Методика поверки «Установка для измерения ширины линии ферромагнитного резонанса МАГ 2-3-МВ» (МП НГМК.434839.001)

УТВЕРЖДАЮ

Первый заместитель генерального директора -заместитель_хшх’1гаучной работе

ФГУП ^ШЙИФТРИ»

IV 1ГЖ °

МЕТОДИКА ПОВЕРКИ НГМК.434839.001 МП р.п. Менделеево 2016 г.

стр.

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика распространяется на установку для измерения ширины линии ферромагнитного резонанса «МАГ 2-3-МВ» НГМК.434839.001 (далее - установка) и устанавливает объём, методы и средства первичной и периодической поверок.

Интервал между поверками - один год.

При проведении поверки необходимо руководствоваться эксплуатационной документацией на установку (руководством по эксплуатации НГМК.434839.001 РЭ, формуляром НГМК.434839.001 ФО).

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1- Операции поверки

• 2.2 Применяемые при поверке средства измерений (СИ) должны быть поверены.

• 2.3 Допускается применение других средств поверки, обеспечивающих определение метрологические характеристики с требуемой точностью.

• 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки.

• 4.1 При проведении поверки следует соблюдать требования ГОСТ 12.3.019-80 и требования безопасности, устанавливаемые эксплуатационной документацией на поверяемую установку и используемое при поверке оборудование.

• 5.1 Поверку проводить при условиях:

температура окружающего воздуха (20 ± 5) °C, относительная влажность окружающего воздуха от 30 до 80 %, атмосферное давление от 735 до 755 мм рт. ст., напряжение сети питания (220 ± 22) В, частота сети питания (50 ± 1) Гц,

- рабочее место поверителя должно быть выполнено из немагнитных материалов.

• 6.1 Поверитель должен изучить эксплуатационные документы на поверяемую установку и используемые средства поверки.

• 6.2 Перед проведением поверки используемое при поверке оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

• 7.1 Внешний осмотр

  • 7.1.1 Перед распаковыванием комплекта установки необходимо выдержать его в течение 4 ч в теплом сухом помещении при температуре окружающего воздуха от плюс 10 до плюс 35 °C.

  • 7.1.2 Распаковать установку, произвести внешний осмотр и установить выполнение следующих требований:

- соответствие комплектности и маркировки установки пунктам 2.3 и 2.4 НГМК.434839.001 РЭ;

отсутствие видимых механических повреждений (в том числе дефектов покрытий), при которых эксплуатация недопустима;

• 7.1.3 Результаты поверки считать положительными, если указанные в 7.1.2 требования выполнены, надписи и обозначения маркировки установки имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, а установку признают непригодной к применению.

• 7.2 Опробование

  • 7.2.1 Собрать схему измерений в соответствии с рисунком 7.1.

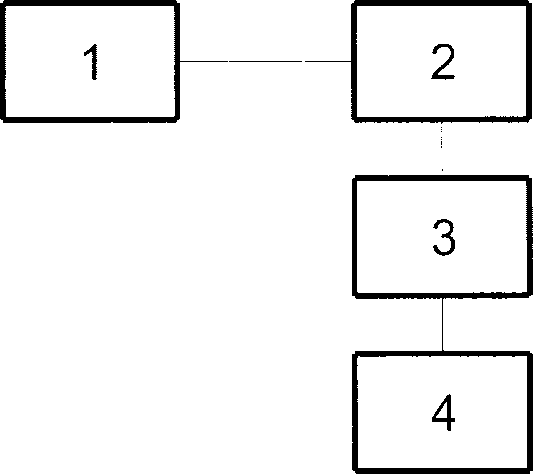

    1 - Генератор сигналов высокочастотный, 2 - Ячейка формирования сигнала ФМР,

    3 - Блок электроники, 4 - Компьютер с платой АЦП

Рисунок 7.1

Блок-схема установки МАГ 2-3-МВ

• 7.3 Идентификация программного обеспечения (ПО) установки

  • 7.3.1 С помощью программы HashCalc (или аналогичной) рассчитать контрольную сумму исполняемого кода файла tf2.exe с использованием алгоритма MD5.

  • 7.3.2 Запустить программу tf2.exe и считать идентификационное наименование ПО с заголовка программы.

  • 7.3.3 Результаты поверки считать положительными, если идентификационное наименование ПО и цифровой идентификатор (контрольная сумма исполняемого кода) ПО соответствуют данным, приведенным в таблице 7.1.

Табл и ца 7.1

• 7.4 Определения диапазона частот и диапазона изменения выходной мощности

  • 7.4.1 Включить и подготовить к работе установку согласно НГМК.434839.001 РЭ.

  • 7.4.2 Перевести установку в режим «Выбор резонанса».

  • 7.4.3 Установить на генераторе рабочую частоту 1г = 4.0 ГГц.

  • 7.4.4 Установить на аттенюаторе генератора ослабление, при котором показания индикатора мощности составляют Рг = 0.9 мВт.

  • 7.4.5 Подключить к выходу генератора анализатор спектра.

  • 7.4.6 Измерить с помощью анализатора спектра выходную частоту (1и), ГГц, и выходную мощность (Ри), мТл, генератора.

  • 7.4.7 Повторить п. 7.4.3-7.5.6 для всех значений частоты (fr) и выходной мощности (Рг), указанных в таблице 7.2.

Таблица 7.2

• 7.4.8 Результаты поверки считать положительными, если значения измеренной частоты и выходной мощности лежат в пределах, указанных в таблице 7.2 (графы 4 и 6 соответственно).

• 7.5 Определение относительной погрешности установки магнитной индукции постоянного магнитного поля 6B_Rn

  • 7.5.1 Включить и подготовить к работе установку согласно НГМК.434839.001 РЭ.

  • 7.5.2 Включить и подготовить к работе миллитесламетр Ш1-15У согласно руководству по его эксплуатации.

  • 7.5.3 Установить зонд миллитесламетра под элемент возбуждения ячейки ФМР.

  • 7.5.4 Перевести установку в режим «Выбор резонанса» и с помощью клавиш «|» и <ф> установить значение намагничивающего постоянного магнитного поля Вк_п=35 мТл.

  • 7.5.5 Измерить с помощью миллитесламетра значение намагничивающего постоянного магнитного поля Вк_и

  • 7.5.6 Повторить измерения для всех значений намагничивающего постоянного магнитного поля (Ви_п), указанных в таблице 7.3

Таблица 7.3

• 7.5.7 Результаты поверки считать положительными, если значения измеренного намагничивающего магнитного поля лежат в пределах, указанных в таблице 7.3 (графа 3).

• 7.6 Определение нестабильности магнитной индукции постоянного магнитного поля

  • 7.6.1 Перевести установку в режим «Выбор резонанса» и с помощью клавиш «|» и «'['» установить значение намагничивающего постоянного магнитного поля BRn = 100 мТл.

  • 7.6.2 Измерить с помощью миллитесламетра значение намагничивающего постоянного магнитного поля (BRh) в течении 1 минуты через каждые 10 секунд.

  • 7.6.3 Исходя из результатов измерений, определить минимальное (BRnmin) и максимальное (BRnmax) значений измеренного намагничивающего постоянного магнитного поля.

  • 7.6.4 По формуле (1) рассчитать нестабильность намагничивающего постоянного магнитного поля 5BRh:

Т)В_Ки = [(BRnmax - BRnmin)/ BRnmin]-100%                (1)

• 7.6.5 Результаты поверки считать положительными, если значение нестабильности намагничивающего постоянного магнитного поля не превышает 0,5 %.

• 7.7 Определение относительной погрешности установки средних квадратических значений магнитной индукции модулирующего магнитного поля ЗВ_и

  • 7.7.1 Перевести установку в режим «Выбор резонанса» и с помощью клавиш «(» и «'['» установить значение намагничивающего постоянного магнитного поля BRn = 35 мТл.

  • 7.7.2 Перевести установку в режим изменения диапазона модулирующего магнитного поля клавишей «т».

  • 7.7.3 С помощью клавиш «|» и <ф> установить значение модулирующего магнитного поля В = 0,3 м Гл.

  • 7.7.4 Измерить с помощью миллитесламетра значение модулирующего магнитного поля -Ви ~, мТл.

  • 7.7.5 Повторить и. 7.7.3-7.7.4 для всех значений модулирующего магнитного поля (В ), указанных в таблице 7.4.

Таблица 7.4

• 7.7.6 Результаты поверки считать положительными, если значения измеренного диапазона модулирующего магнитного поля находятся в пределах, указанных в таблице 7.4 (графа 3).

• 7.8 Определение относительной погрешности измерений ширины линии ФМР

  • 7.8.1 Подключить осциллограф к выходу ячейки ФМР.

  • 7.8.2 Установить в ячейку ФМР стандартный образец СОП-0,4 (из состава установки).

  • 7.8.3 Провести измерение ширины резонансной линии Визм, мТл, и зафиксировать значение магнитной индукции поля модуляции Вм, мТл.

  • 7.8.4 С помощью осциллографа провести измерение длительности т, мс, и периода следования Т, мс. сигнала ФМР.

  • 7.8.5 Рассчитать значение ширины линии ФМР Врае, мТл, по формуле:

Врае = т • Вм / Т.                                           (2)

• 7.8.6 Рассчитать погрешность индикации ширины линии ФМР 5_W.%, по формуле:



(3)

• 7.8.7 Рассчитать относительную погрешность измерений ширины линии ФМР 5, %, по формуле:

б) = 1,1     + £,² +     + д} + 5^ ,                                 (4)

где 5м - погрешность установки магнитной индукции модулирующего магнитного поля (6м = 7.5 %)

5₍  - погрешность измерения временных интервалов при помощи осциллографа

(5t - не более 0,1 %)

5brh - нестабильность намагничивающего постоянного магнитного поля (см. п. 4.5.3) (5вкц = 0,5 %)

6/ - погрешность установки частоты (см. п. 4.5.1) ( 5/ < 2 %).

• 7.8.8 Повторить пп. 7.8.2-7.8.7 для всех стандартных образцов, входящих в состав установки.

• 7.8.9 Результаты поверки считать положительными, если значения относительной погрешности измерений ширины линии ФМР 5. %, находятся в пределах ± 20 %.

• 8.1 При положительных результатах поверки установки оформить «Свидетельстве о поверке», в соответствии с приложением 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815». Знак поверки наносится на свидетельство о поверке в виде наклейки или повери гельного клейма.

• 8.2 При отрицательных результатах поверки установка к применению не допускается и оформляется Извещение о непригодности к применению с указанием причин забракования, согласно приложению 2 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815».

Начальник лаборатории 140

А.Е. Ескин

ФГУП «ВНИИФТРИ»

8
