УТВЕРЖДАЮ

Н.В. Иванникова

2016 г.

Зам. директора метрологии ФГУП «ВНИИМС»

Тепловизоры стационарные Optris моделей PI1MTK, PI05MTK, PI450 G7TK, PI640TK, PI640 G7TK

МП 207.1-013-2016

МЕТОДИКА ПОВЕРКИ

г.Москва 2016 г.

1 Введение

Настоящая методика распространяется на тепловизоры стационарные Optris моделей PI1MTK, PI05MTK, PI450 G7TK, PI640TK, PI640 G7TK (далее - тепловизоры) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в Приложении 1.

2 Операции поверки

При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта МП

Проведение операции

ПРИ

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование, проверка версии встроенного программного обеспечения (ПО)

6.2

Да

Да

3 Определение угла поля зрения по горизонтали и по вертикали

6.3

Да

Нет

4 Проверка диапазона и определение погрешности измерения радиационной температуры.

6.4

Да

Да

5 Определение порога температурной чувствительности

6.5

Да

Нет

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 2. Таблица 2

Наименование и тип средств измерений и оборудования

Основные технические характеристики

Источники излучения в виде моделей черного тела

1, 2-ой разряд, диапазон воспроизводимых температур от минус 20 до плюс 2000 °C

Излучатель - протяжённое чёрное тело

ПЧТ 540/40/100

2 разряд, диапазон воспроизводимых температур от плюс 30 до плюс 95 °C

Тепловой тест-объект с переменной щелью

Излучательная способность не менее 0,95

Тепловой тест-объект с метками

Излучательная способность не менее 0,95

Измерительная линейка

Длина 500 мм, ц.д. 1 мм

Поворотный столик

Точность задания угла 1°

Примечания:

  • 1 Все средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке.

  • 2  Допускается применение других средств измерений с метрологическими характеристиками, не хуже указанных, и разрешенных к применению в Российской Федерации.

  • 3 Перед проведением поверки необходимо убедиться в наличии и актуальности калибровочных сертификатов в системе тепловизора, поскольку их отсутствие и (или) неактуальность могут повлиять на результаты поверки.

    • 3.1 Для проверки наличия и актуальности калибровочных сертификатов в системе тепловизора. Для этого необходимо выполнить следующий порядок действий:

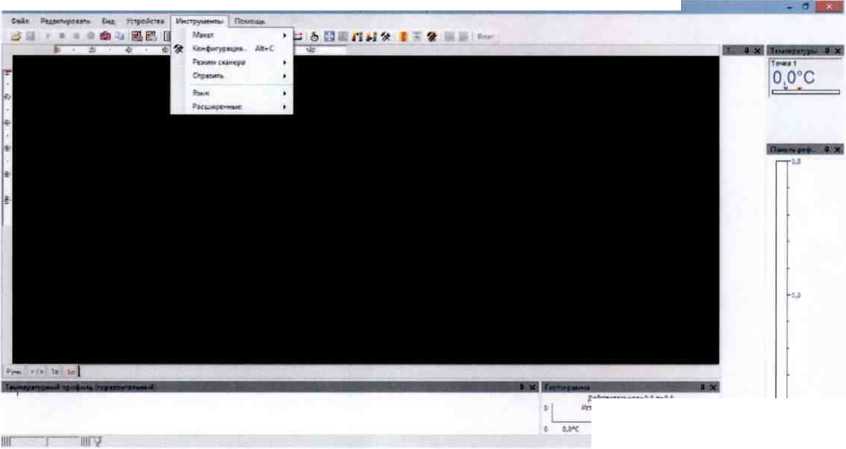

- запустить программное обеспечение PIConnect, поставляющееся в комплекте с

тепловизором, зайти во вкладку «Инструменты» (как показано на рисунке)

•                                                                OD<ia?’Kcnn«!iRri.2l22M20:

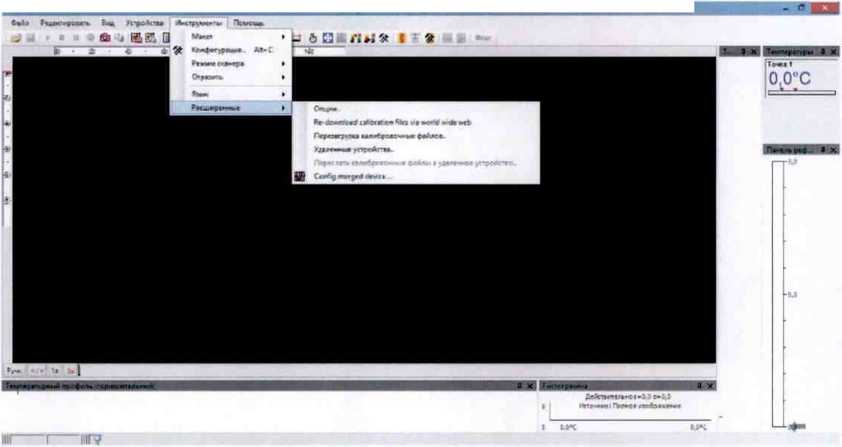

- далее выбрать «Расширенные» настройки (как показано на рисунке)

•                                                           DptSt И Ccraeci 0К 2.П2201Ш

- затем загрузить сертификаты калибровки с внешнего USB-накопителя, поставляющегося в комплекте, нажав «Перезагрузка калибровочных файлов» (как показано

на рисунке)

&мт*1*е1' .—it

| I                Легка«cefpa«««

• *rc                  МЧ

Illi---------1---------Ilin?

OJTC

либо загрузить из Интернета (при действующем подключении), нажав «Re-download calibration files via world wide web» (как показано на рисунке).___________________________

т

1ИС

■--1-----И1Г?

- в

—г1'1

4 Требования безопасности

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001;

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний:

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации тепловизоров.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации тепловизоров и прошедшие инструктаж по технике безопасности.

5 Условия поверки и подготовка к ней

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                   от плюс 15 до плюс 25;

  • - относительная влажность окружающего воздуха, %                   от 30 до 80;

  • - атмосферное давление, кПа                                      от 86 до 106,7;

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

При внешнем осмотре проверяется:

  • - соответствие маркировки тепловизора эксплуатационной документации на него;

  • - отсутствие посторонних шумов при встряхивании;

  • - отсутствие внешних повреждений поверяемого тепловизора, которые могут повлиять на его метрологические характеристики.

Тепловизор, не отвечающий перечисленным выше требованиям, дальнейшей поверке не подлежит.

  • 6.2 Опробование

6.2.1 Проверка версии программного обеспечения Проводится проверка соответствия версий таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Optris PI Firmware rev.

Номер версии (идентификационный номер) ПО

не ниже 2400

Цифровой идентификатор программного обеспечения

по номеру версии

Значащей частью в идентификационном номере являются все цифры. Если значащая часть идентификационного номера не совпадает с приведенным значением в таблице 3, дальнейшую поверку не проводят.

  • 6.2.2 Проверка работы тепловизора в различных режимах

Тепловизор и эталонный излучатель - протяженное черное тело (далее - ПЧТ) и (или) излучатель в виде модели черного тела (далее - АЧТ) подготавливают к работе согласно РЭ на них. Тепловизор наводят на излучающую поверхность излучателя.

Проверяют работу тепловизора во всех режимах, предусмотренных РЭ.

Если хотя бы на одном из режимов работы тепловизора не выполняются функции, указанные в РЭ, поверку не проводят.

  • 6.3 Определение угла поля зрения по горизонтали и по вертикали

  • 6.3.1 Выбор рабочего расстояния

В зависимости от настроенного диапазона измерений температуры поверяемой модели тепловизора используют различные температурные режимы ПЧТ и АЧТ. В случае поверки модели PI640TK (с настроенным диапазоном измерений: от минус 20 до плюс 100 или от 0 до 250 °C) температурный режим ПЧТ устанавливают выше температуры окружающей среды на 10 °C. Во всех остальных случаях используется АЧТ, температурный режим которого устанавливают выше нижнего предела измерений поверяемой модели на 20 °C. Перед ПЧТ (АЧТ), на расстоянии от 1 до 3 см, располагают тепловой тест-объект с переменной щелью.

Режим работы тепловизора должен обеспечивать максимальную его чувствительность. Изображение центра теплового тест-объекта совмещают с центральной областью термограммы.

В тепловом тест-объекте устанавливают максимальную ширину щели и измеряют максимальную температуру щели в термограмме.

В качестве рабочего расстояния (R) выбирают максимальное расстояние между объективом тепловизора и тепловым тест-объектом с переменной щелью, которое обеспечивает максимальное значение температуры щели в термограмме, при полном раскрытии щели.

  • 6.3.2 Определение угла поля зрения (вариант 1)

Тепловизор устанавливают на поворотном столике, обеспечивающем возможность поворота и регистрации угла поворота столика относительно неподвижного основания в двух плоскостях, так, чтобы ось вращения совпадала с вертикальной плоскостью, проходящей через переднюю поверхность входного объектива тепловизора.

В случае поверки модели PI640TK (с настроенным диапазоном измерений: от минус 20 до плюс 100 или от 0 до 250 °C) температурный режим ПЧТ устанавливают выше температуры окружающей среды на 10 °C. Во всех остальных случаях используется АЧТ, температурный режим которого устанавливают выше нижнего предела измерений поверяемой модели на 20 °C. Перед ПЧТ (АЧТ), на расстоянии от 1 до 3 см, располагают тепловой тест-объект с метками.

Режим работы тепловизора должен обеспечивать максимальную чувствительность. Изображение центра теплового тест-объекта совмещают с центральной областью термограммы. Измерения проводятся на рабочем расстоянии, определенном в 6.3.1.

На мониторе компьютера с предварительно установленным программным обеспечением PIConnect, подключенного к тепловизору наблюдают тепловое изображение теплового тест-объекта. Поворачивая тепловизор с помощью поворотного столика в горизонтальной плоскости, совмещают вертикальную ось расположения меток на тепловом тест-объекте с левым и правым краями термограммы и регистрируют соответствующие углы на шкале столика 9Х| и ЭХ2, град.

Изображение центра теплового тест-объекта возвращают в центральную область термограммы. Поворачивая тепловизор в вертикальной плоскости, совмещают горизонтальную ось расположения меток на тепловом тест-объекте с нижним и верхним краями термограммы и регистрируют соответствующие углы на шкале столика ЭУ| и ЭУ2, град.

Углы поля зрения по горизонтали фх и по вертикали фу рассчитывают соответственно по формулам:

Фх ~ |^i “ «9х2|, градус                  (1)

У = |^1        градус                  (2)

Значения углов поля зрения фх и фу должны соответствовать указанным в таблице 1.

  • 6.3.3 Определение угла поля зрения (вариант 2)

Температурный режим устанавливают аналогично п. 6.3.2.

Режим работы тепловизора должен обеспечивать максимальную чувствительность. Изображение центра теплового тест-объекта совмещают с центральной областью термограммы. Измерения проводятся на рабочем расстоянии, определенном в 6.3.1.

На полученной термограмме отмечают крайние метки, регистрируемые по вертикали или по горизонтали. Измеряют расстояние между крайними метками теплового тест-объекта (мм) и расстояние между крайними метками теплового тест-объекта на термограмме в элементах разложения термограммы (эл.).

Мгновенный угол поля зрения у рассчитывают по формуле:

2

Y = — arctg, рад.

a

где А - расстояние между крайними метками теплового тест-объекта, мм;

а - расстояние между крайними метками теплового тест-объекта на термограмме, эл.;

R - расстояние, определенное в пункте 6.3.1, мм.

Углы поля зрения по горизонтали <рх и по по формулам:

вертикали фу рассчитывают соответственно

180

----, градус                (4)

л

180

, градус                (5)

Л

<Рх=У^-

(Py=T-Y-

где у - мгновенный угол поля зрения, рад;

X- количество элементов разложения термограммы по горизонтали;

Y- количество элементов разложения термограммы по вертикали.

Значения углов поля зрения фх и фу должны соответствовать указанным в таблице 1.

  • 6.4 Проверка диапазона и определение погрешности измерения радиационной температуры

Измерения проводятся на расстоянии между АЧТ и тепловизором, обеспечивающем перекрытие апертурой излучателя не менее 20 % угла поля зрения тепловизора. Излучающую поверхность эталонного излучателя совмещают с центральной областью термограммы.

Определение погрешности тепловизора проводят не менее чем в пяти точках диапазона рабочих температур тепловизора (нижняя, верхняя и три точки внутри диапазона). После установления стационарного режима эталонного излучателя на каждой температуре, тепловизором не менее пяти раз измеряют радиационную температуру излучателя. Определяют среднее значение радиационной температуры эталонного излучателя по термограмме t‘cp (°C) с учетом его излучательной способности и температуры радиационного фона.

Основную погрешность At для каждой температуры тепловизора, рассчитывают по формуле:

- tcp, °с                    (6)

где t‘Cp - среднее значение температуры по области, ограничивающей изображение апертуры излучателя на термограмме, °C;

tcp - среднее значение температуры эталонного (образцового) излучателя, °C.

Результаты поверки считаются положительными, если погрешность в каждой точке, рассчитанная по формуле (6), не превышает значений, приведенных в Приложении 1.

По согласованию с заказчиком допускается исключать часть диапазона измерений, в котором в процессе поверки установлено несоответствие нормируемым значениям метрологических характеристик, приведенных в Приложении 1.

По требованию заказчика допускается сокращать часть нормируемого диапазона измерений исходя из конкретных условий применения тепловизоров стационарных Optris моделей PI1MTK, PI05MTK, PI450 G7TK, PI640TK, PI640 G7TK.

  • 6.5 Определение порога температурной чувствительности (разность температур, эквивалентная шуму)

ПЧТ (или АЧТ, в зависимости от поверяемой модели тепловизора) и тепловизор подготавливают к работе согласно РЭ. Устанавливают температуру ПЧТ (АЧТ) равной 30 °C (700 и 1000 °C для модели PI1MTK, 1400 °C - PI05MTK, 650 °C - PI450 G7TK). Измерения проводятся на максимальном расстоянии, обеспечивающем полное перекрытие апертурой излучателя угла поля зрения тепловизора.

Наводят тепловизор на центральную область апертуры излучателя и фиксируют тепловизор в выбранном положении. Записывают в память персонального компьютера (ПК), подключенному к тепловизору, две термограммы через короткий промежуток времени.

Определяют разность температур Atij для каждого элемента разложения зарегистрированных термограмм с помощью программного обеспечения, прилагаемого к тепловизору, или рассчитывают по формуле:

(7)

где ttjl) - температура элемента разложения первой термограммы с координатами (i;j), °C; ttj2> - температура элемента разложения второй термограммы с координатами (i;j), °C.

Матрицу разностей температур А/,; представляют в виде числового ряда А/,. Порог температурной чувствительности А/„о/? рассчитывают по формуле:

д^„, = 9,707^^2^1. оС        (8)

где А/, - разность температур /-го элемента разложения термограмм, °C;

А/- средняя разность температур. °C;

и - количество элементов разложения в термограмме.

Значение AtIlop не должно превышать указанного в Приложении 1.

7 Оформление результатов поверки

Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г.

При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработчики методики:

А.А. Игнатов

.В. Константинов

Начальник НИО МО термометрии и давления ФГУП «ВНИИМС»

Инженер НИО МО термометрии и давления ФГУП «ВНИИМС»

Приложение 1

Метрологические и технические характеристики тепловизоров в зависимости от модели.

Наименование характеристики

Значение характеристики в зависимости от модели тепловизора

PI1MTK

PI05MTK

PI450 G7TK

PI640TK

PI640 G7TK

Диапазон измерений температуры (в зависимости от частоты обновления кадров), °C

от 450 до 1800 (27 Гц)1’;

от 500 до 1800 (32/80 Гц)1’;

от 600 до 1800 (1 кГц)1

от 1000 до 2000 (27/32/80 Гц);

от 1100 до 2000 (996 Гц/1 кГц)

от 200 до 1500

от -20 до ±100; от 0 до 250;

от 150 до 900

от 200 до 1500

Пределы допускаемой относительной (или абсолютной) погрешности измерений температуры (при температуре окружающей среды в диапазоне от 15 до 25 °C)

±1,0 % (от измеряемой величины) (в диапазоне от 450 до 1400 °C включ.);

±4,0 % (от измеряемой величины) (в диапазоне св. 1400 °C)

±2,0 % (от измеряемой величины) или ±2,0 °C, принимается большее значение

Порог температурной чувствительности, °C

  • < 1 (при температуре объекта 700 °C)

  • < 2 (при температуре объекта 1000 °C)

< 2 (при температуре объекта 1400 °C)

0,13 (при температуре объекта 650 °C)

0,075

0,13 (при температуре объекта 650 °C)

Спектральный диапазон,

мкм

от 0,92 до 1,1

0,52

7,9

от 7,5 до 13

7,9

Размер матрицы (в пикселях) (в зависимости от частоты обновления кадров)

764x480 (32 Гц); 382x288 (80 Гц, переключаемый на 27 Гц);

72x56 (1 кГц)

764x480 (32 Гц); 382x288 (80 Гц, переключаемый на 27 Гц);

72x56 (1 кГц)

382x288

640x480

640x480

Углы поля зрения, градус по горизонтали х градус по вертикали/ минимальное фокусное расстояние

Размер матрицы 764x480 пикселей: 87°х62° (6 мм) 51°хЗЗ° (12 мм) 39°х25° (16 мм)

Размер матрицы 764x480 пикселей:

26°х16° (25 мм)

29°х22°(18,7 мм) 38°х29°(15мм) 53°х40° (10,5 мм) 62°х49° (8 мм) 80°х56° (7,7 мм)

15°х11° (41,5 мм) 33°х25°(18,4 мм) 60°х45° (10,5 мм) 90°х66° (7,3 мм)

15°х11°(41,5 мм) 33°х25°(18,4 мм) 60°х45° (10,5 мм) 90°х66° (7,3 мм)

26°х16° (25 мм) 13°х8° (50 мм) 9°х5° (75 мм)

Размер матрицы 382x288 пикселей: 51°х40° (6 мм) 27°х20° (12 мм ) 20°х15° (16 мм) 13°*10° (25 мм) 7°х5° (50 мм) 4°хЗ° (75 мм)

Размер матрицы 382x288 пикселей:

13°хЮ° (25 мм)

-

Тип детектора

CMOS

CMOS

FPA

FPA

FPA

Пространственное разрешение (при использовании ИК-объектива), мрад

0,60 (OF25, 382x288)

0,60 (OF25, 764x480)

0,60 (OF25, 382x288)

0,60 (OF25, 764x480)

1,81 (038)

0,91 (033)

0,91 (033)

Размеры детектора, мкм

15x15

15x15

25x25

17x17

17x17

Масса (с аккумулятором и со стандартным объективом), не более, кг

0,32

Частота обновления кадров, Гц

27; 32; 80; 1000

27; 32; 80; 996; 1000

80 (переключаемая на 27)

32

32

Габаритные размеры, мм (высота х ширина х длина)

46x56x90

Напряжение питания, В

5В (USB)

Рабочие условия эксплуатации:

  • - температура окружающей среды,°C

  • - относительная влажность, %

от 5 до 50

от 20 до 80 (без конденсации влаги)

от 5 до 50

от 20 до 80 (без конденсации влаги)

от 0 до 70 от 20 до 80 (без конденсации

влаги)

от 0 до 50

от 20 до 80 (без конденсации влаги)

от 0 до 50 от 20 до 80 (без конденсации влаги)
