Методика поверки «Меры для поверки систем томографических ProCon» (МП 203-9-2019)

ФГУП «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

ФГУП «вниимс»

Заместитель директора ^венной метрологии ГУП «ВНИИМС»

.В. Иванникова

февраля 2019 г.

МОСКВА. 2019

Настоящий документ распространяется на меры для поверки систем томографических РгоСоп производства ProCon X-ray GmbH, Германия (далее по тексту - меры) и устанавливает методы и средства его первичной и периодической поверок.

Интервал между поверками 2 года.

При проведении поверки должны выполняться операции указанные в таблице 1. Таблица 1

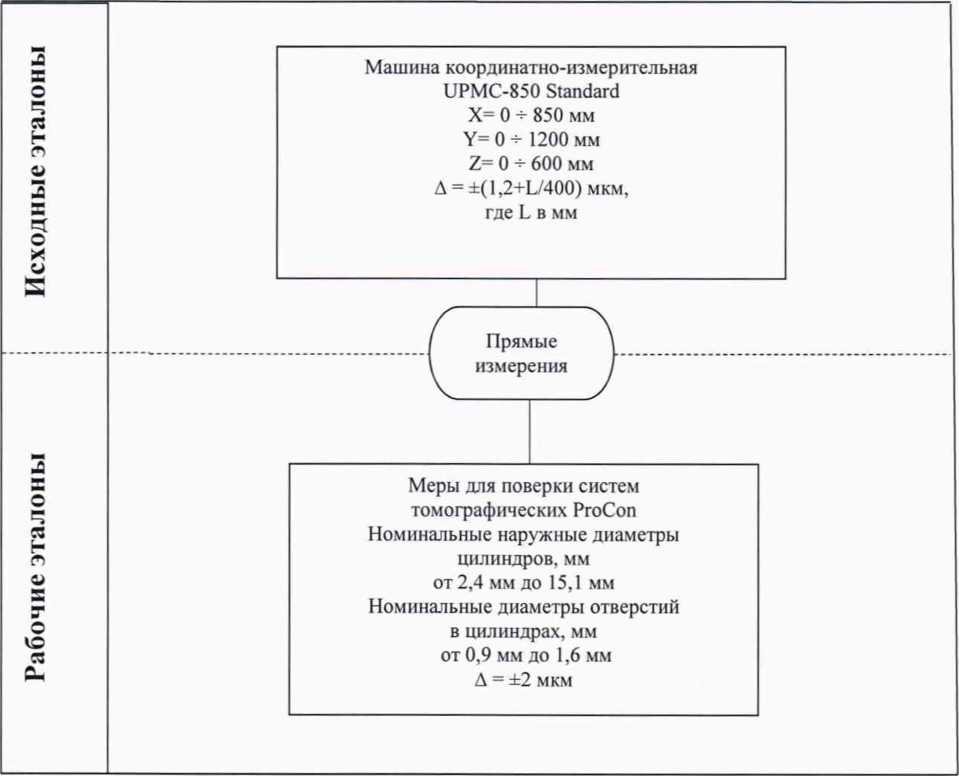

При проведении поверки должны применяться эталоны, приведенные в таблице 2. Таблица 2

Примечание: Допускается применение средств измерений, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

Все испытания следует проводить в нормальных условиях применения приборов:

• - температура окружающего воздуха,... °C                                     20±2

• - относительная влажность окружающего воздуха, %, не более                 80

К проведению поверки мер для поверки систем томографических РгоСоп допускаются лица, изучившие эксплуатационные документы на них, имеющие достаточные знания и опыт работы с ними и аттестованные в качестве поверителя органом Государственной метрологической службы.

При проведении поверки мер для поверки систем томографических РгоСоп меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на меры и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

-меру и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

-мера и средства поверки должны быть выдержаны в месте проведения поверки не менее 12-и часов при постоянной температуре, соответствующей нормальным условиям использования мер.

• 7. ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре должно быть установлено соответствие мер следующим требованиям:

• •  отсутствие коррозии, механических повреждений и других дефектов на рабочих поверхностях мер. влияющих на эксплуатационные и метрологические характеристики мер;

• •  наличие маркировки и комплектности согласно требованиям эксплуатационной документации.

Результаты поверки мер признаются положительными, если выполняются все вышеперечисленные условия, а маркировка и комплектность соответствует требованиям технической документации.

Метрологические характеристики меры определяются с помощью машина трехкоординатная измерительная UPMC CARAT 850 Standard (per. № 16579-02) с последующей обработкой результатов измерений.

С помощью программного обеспечения в соответствии с паспортом производится измерение соответствующих параметров меры. Во время измерений мера должна быть закреплена на столе.

Определяется координатная система меры, которая служит базой для вычисления всех измеряемых величин и характерных элементов, т.к. цилиндр является фигурой вращения, то за базу принимается ось вращения цилиндра, она же является «0» по осям X и У, «0» оси Z является точка на верхней поверхности самого маленького цилиндра.

Наружные диаметры цилиндров измеряются на высоте -2,5; -6,5; -10.5; -15 мм путем сканирования окружности на 360°. Измерение каждого цилиндра следует повторить 5 раз и с помощью ПО рассчитать среднее значение каждого диаметра.

Полученные диаметры не должны превышать значений указанных в таблице 3.

Внутренние диаметры отверстий измеряются путем сканирования каждого диаметра на 360°. Измерение каждого диаметра следует повторить 5 раз и с помощью ПО рассчитать среднее значение каждого диаметра.

Полученные диаметры не должны превышать значений указанных в таблице 3. Таблица 3

При положительных результатах поверки оформляется свидетельство о поверке по форме приложения 1 Приказа Минпромторга России № 1815 от 02.07.15 г.

При отрицательных результатах поверки оформляется извещение о непригодности по форме приложения 2 Приказа Минпромторга России № 1815 от 02.07.2015 г.

Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак в виде голографической наклейки наносится на свидетельство о поверке.

Заместитель начальника отдела ФГУП «ВНИИМС»

Ведущий инженер

отдела 203 Испытательного центра

ФГУП «ВНИИМС»
