Методика поверки «ГСИ. Резервуары стальные шаровые РШС-600» (МП 0008-2019)

АКЦИОНЕРНОЕ ОБЩЕСТВО

«Метролог»

УТВЕРЖДАЮ

М. П. Конев

7» июня 2019 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МП 0008-2019

Самара 2019 г.

3 ВВЕДЕНА ВПЕРВЫЕ

СОДЕРЖАНИЕ

• 1 Область применения

• 2 Нормативные ссылки......

• 3 Термины и определения

• 4 Метод поверки

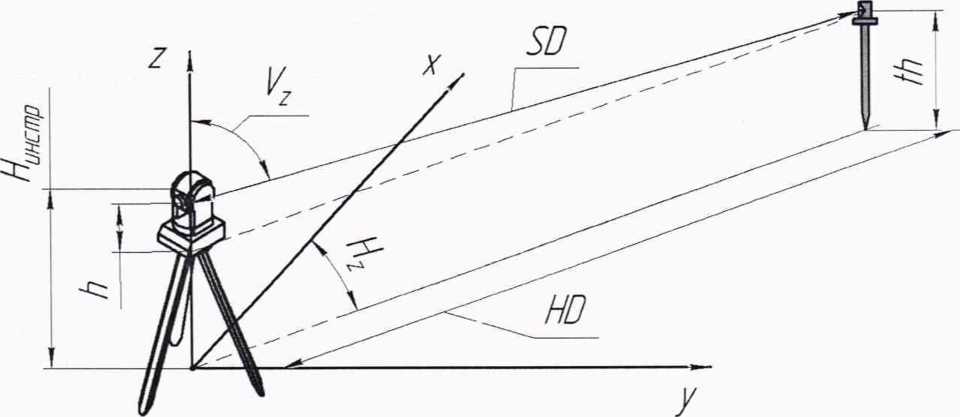

• 5 Технические требования.

  • 5.1 Требования к точности измерений параметров резервуара

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств.

  • 5.3 Требования к условиям поверки

• 6 Требования к организации проведения поверки

• 7 Требования к квалификации специалистов, проводящих поверку и требования

безопасности .....

• 8 Подготовка к проведению поверки

• 9 Операции поверки

• 10 Проведение поверки резервуара

  • 10.1 Внешний осмотр........

  • 10.2 Измерения линейного расстояния между станциями, горизонтальных углов

опорных точек

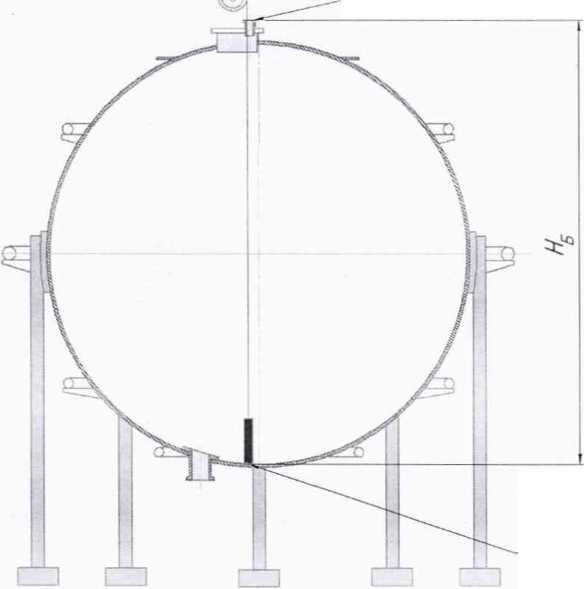

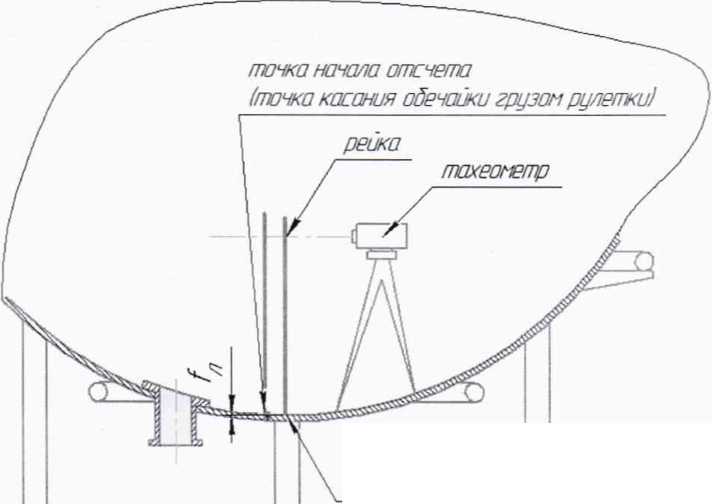

• 10.3 Измерения базовой высоты и координаты точки отсчета

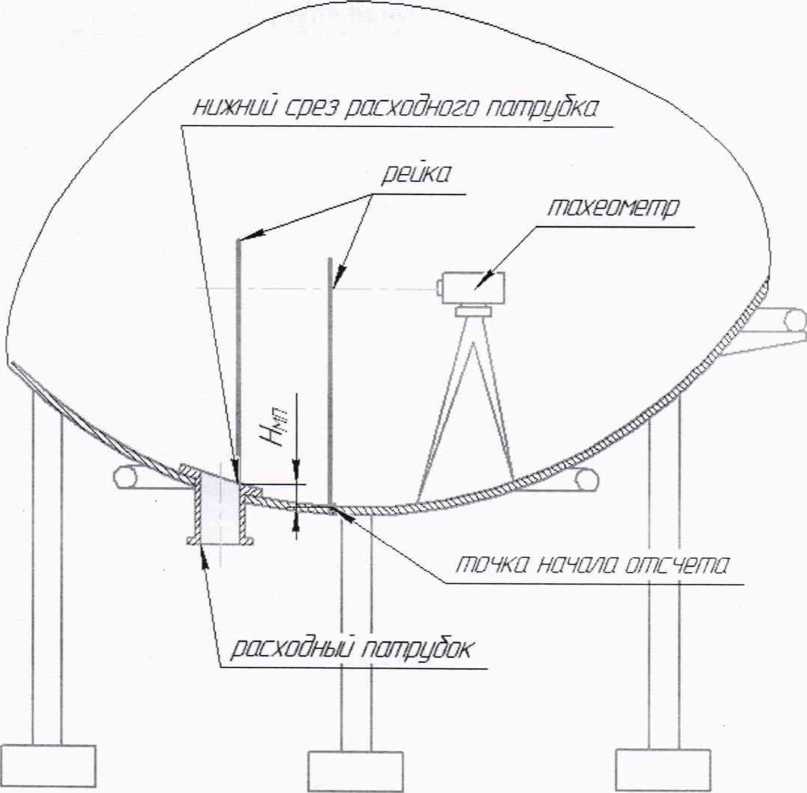

• 10.4 Измерение высоты «мертвой» полости резервуара

• 10.5 Измерения толщины стенки резервуара

• 10.6 Измерение избыточного давления пара

• 10.7 Измерение температуры окружающего воздуха

• 11 Обработка результатов измерений

  • 11.1 Обработка результатов измерений

  • 11.2 Составление градуировочной таблицы

• 12 Оформление результатов поверки

Приложение А.......

Приложение Б

Приложение В

Приложение Г

Приложение Д

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящаяметодика поверки (далее - методика) распространяется стальные шаровые резервуары, номинальной вместимостью 600 м³, применяемых для хранения и измерения объема и массы жидких углеводородных сред на Обществе с ограниченной ответственностью «Шкаповское ГПП» (ООО «Шкаповское ГПП»), и устанавливает методику первичной и периодической поверок геометрическим методом (триангуляции).

• 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящейметодике использованы ссылки на следующие стандарты:

ГОСТ Р 55614—2013   Контроль неразрушающий. Толщиномеры ультразвуковые.

Общие технические требования

• 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

• 3.1 базовая высота резервуара: Расстояние по вертикали от нижней точки отсчета до верхнего края измерительного люка или до риски направляющей планки измерительного люка.

• 3.2 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

• 3.3 геометрический метод поверки: Метод, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 3.4 горизонтальное проложение: Проекция измеренного наклонного расстояния на горизонтальную плоскость.

• 3.5 градуировочная таблица: Зависимость вместимости от высоты уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Примечание - Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения в нем объема жидкости.

• 3.6 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.7 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар.

• 3.10 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.10 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.11 превышение: Разность высот точек (по ГОСТ 22268).

• 3.12 нивелирование: Определение превышений (по ГОСТ 22268).

• 3.13 станция съемки: Точка стояния тахеометра во время проведения измерений.

• 3.14 тахеометр: Геодезический прибор, предназначенный для измерения горизонтальных и вертикальных углов, длин линий и превышений - по ГОСТ 21830.

• 3.15 точка начала отсчета: Точка в нижней части обечайки резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня жидких углеводородных сред при эксплуатации резервуара. Она является исходной точкой при составлении градуировочной таблицы резервуара.

• 3.16 тригонометрическое нивелирование: Нивелирование при помощи геодезического прибора с наклонной визирной осью (по ГОСТ 22268).

• 3.17 экватор резервуара: Окружность, расположенная на секущей горизонтальной плоскости, проходящей через центр резервуара, сферической наружной поверхности.

• 4 МЕТОД ПОВЕРКИ

  • 4.1 Поверку резервуара проводят методом триангуляции с применением тахеометра с различных установок станций съемки.

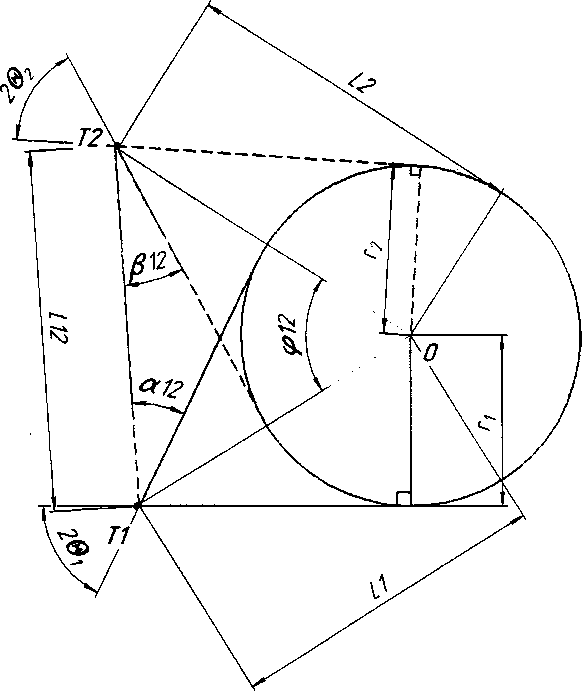

  • 4.2 Определяют диаметр резервуара по его экватору (рисунок А.2) по результатам угловых измерений координат опорных точек, расположенных на касательной вертикальной плоскости и линейных расстояний между станциями съемки.

• 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

  • 5.1 Требования к точности измерений параметров резервуара

5.1.1 Пределы допускаемой погрешности измерений параметров резервуара при ведены в таблице 1.

Таблица 1

• 5.1.2 При соблюдении, указанных в таблице 1, пределов допускаемой погрешности измерений погрешность определения вместимости резервуара находится в пределах! 0,20 %.

• 5.2 Требования по применению рабочих эталонов и вспомогательных средств

При поверке резервуара применяют следующие рабочие эталоны и вспомогательные средства.

• 5.2.1 Рулетки измерительные с грузом 3-го класса точности с верхними пределами измерений: 10, 20 и 30 м по ГОСТ 7502.

• 5.2.2 Тахеометр электронный по ГОСТ Р 51774, с пределами: средней квадратичной погрешности измерений расстояний одним приемом: в отражательном режиме: ±(2+2x10-6 D)) мм; в безотражательном режиме: ±(3+2x10-6 D) мм, диапазоном измерений расстояний в безотражательном режиме от 1,5 до 120 м;угловых измерений ±5”.

• 5.2.3 Пирометр по ГОСТ 28243, с диапазоном измерений температуры от минус 10 °C до плюс 65 °C, показателем визирования не менее 16:1, имеющий функцию фокусирования объекта измерений, с пределами допускаемой абсолютной погрешности: ± 2 °C.

• 5.2.4 Толщиномер ультразвуковой по ГОСТ Р 55614, с диапазоном измерений (0,6 - 30) мм и пределами допускаемой погрешности ±0,1 мм.

• 5.2.5 Термометр с ценой деления 0,5°С по ГОСТ 28498.

• 5.2.6 Рейка нивелирная с номинальной длины шкалы 1500, 3000 мм по ГОСТ 10528.

• 5.2.7 Вспомогательные средства:

• - штатив геодезический не менее 2 шт.;

• - отражатель призменный типа RT-50 (рисунок А.1)стрегером стандарта WILD, адаптером для установки не менее 2 шт.;

• - переносной компьютер;

• - маркер, мел;

• - переносные светильники (прожекторы) во взрывозащищенном исполнении.

• 5.2.6 Рабочие эталоны должны быть аттестованы в установленном порядке, средства измерений поверены в установленном порядке.

• 5.2.7 Допускается применение других, вновь разработанных или находящихся в эксплуатации эталонов и средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики поверки.

• 5.3 Требования к условиям поверки

При проведении поверки соблюдают следующие условия:

• 5.3.1 Температура окружающего воздуха:..............................от 5°С до 35 °C .

• 5.3.2 Относительная влажность воздуха:....................................не более 95 %.

• 5.3.3 Атмосферное давление...........................................от 84,0 до 106,7 кПа.

Примечание - Условия окружающей среды должны соответствовать значениям, приведенным в описании типа, применяемого эталона (далее - средство измерений).

• 5.3.4 Количество станций съемки, не менее..................................................5.

• 5.3.5 Допуск к производству работ осуществляется по наряду-допуску (разрешению) организации - владельца резервуара.

• 5.3.6 Для проведения измерений базовой высоты резервуара, координаты точки начала отсчета, высоты «мертвой» полости резервуар должен быть освобожден и очищен от остатков хранившейся в резервуаре жидкости.

• 5.3.7 При наличии данных, указанных в 5.3.6, допускается проведение измерений геометрических параметров (снаружи) при наличии жидкости в резервуаре.

• 5.3.8 Вместимость резервуара при проведении первичной/внеочередной поверке определяют при избыточном давлении в резервуаре равном нулю.

• 5.3.9 При наличии избыточного давления (по 5.3.7) в резервуаре вместимость резервуара определяют с учетом поправки на избыточное давление.

5.3.10 Загазованность в воздухе вблизи или внутри резервуара не более ПДК вредных веществ, установленных по ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18 [1].

• 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 6.1 Поверку резервуаров проводят юридические лица и индивидуальные предприниматели (далее - организация) аккредитованные в соответствующем порядке на право проведения поверки.

  • 6.2 Поверки резервуара проводят:

• - первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

• - периодическую - по истечении срока интервала между поверками;

• - внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 % по 10.7; при внесении в резервуар конструктивных изменений, влияющих на его вместимость и после очередного полного технического диагностирования.

• 6.3 Интервал между поверками составляет 5 лет.

• 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ СПЕЦИАЛИСТОВ, ПРОВОДЯЩИХ

ПОВЕРКУ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации, и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20 [2].

• 7.2 К проведению работ допускают лиц, изучивших настоящий документ, техническую документацию на резервуар и его конструкцию, средства измерений и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

• 7.3 Лица, проводящие работы, используют спецодежду по ГОСТ Р 12.4.310, спец-обувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

• 7.4 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствующей гигиеническим нормативам ГН 2.2.5.3532-18.

• 7.5 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

• 7.6 Перед началом работ проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

• 7.7 При измерении базовой высоты (ежегодном) избыточное давление в незаполненном (газовом) пространстве резервуара должно быть равно нулю.

• 8 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

При подготовке к поверке проводят следующие работы.

• 8.1 Изучают техническую документацию на резервуар.

• 8.2 Подготавливают рабочие эталоны и вспомогательные средства согласно технической документации на них, утвержденной в установленном порядке.

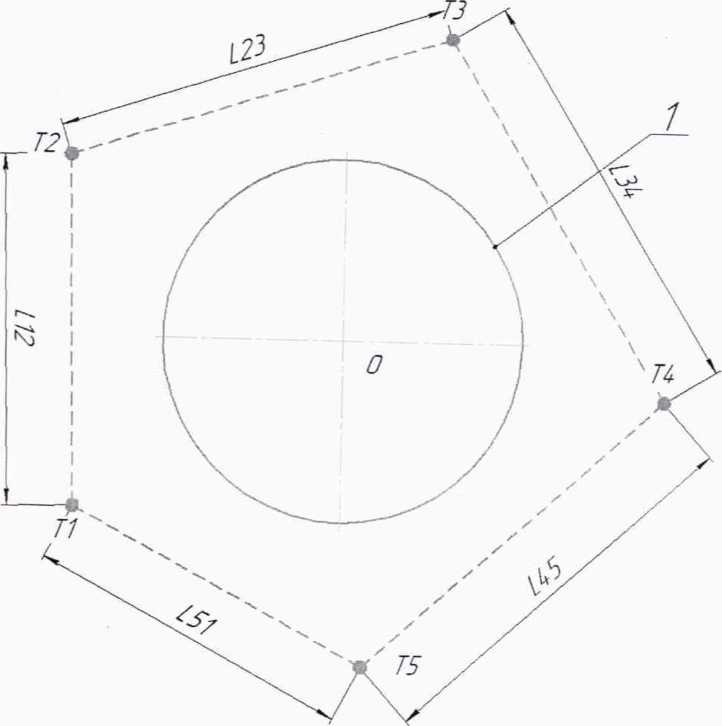

• 8.3 Проводят предварительную разбивку станций полигона (рисунок А.З). Количество станций должно не менее 5.

Разбивку проводят в следующей последовательности.

• 8.3.1 На расстоянии 10-15 метров от резервуара устанавливают штатив № 1 (станция Т1). При этом расположение станции Т1 должно обеспечивать видимость точек т. А и т. Б (рисунок А.4).

Устанавливают на штатив тахеометр. Приводят в горизонтальное положение. Формируют файл записи данных.

• 8.3.2 Устанавливают штатив № 2 (станция Т2) на расстоянии 16-18 метров от станции № 1 и на расстоянии 10-15 метров от резервуара.). Расположение станции Т2 должно обеспечивать видимость аналогичных точек т. А и т. Б (рисунок А.4).

Устанавливают призменный отражатель (далее - призма) на штатив № 2.

• 8.3.3 Аналогичным образом проводят разметку установок станций ТЗ, Т4, Т5. Проводят разметку установок станций (допустим колышками или каким-либо иным способом).

• 8.4 Проводят измерение температуры стенки резервуара с применением пирометра (5.2.3). Измерение температуры стенки резервуара проводят на 4 равноудаленных меридианах резервуара в районе экватора резервуара.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2¹).

• 8.5 При проведении работ внутри резервуара получают следующие документы, выданные соответствующими службами владельца резервуара:

• - акт на зачистку резервуара;

• - заключение лаборатории о состоянии воздуха внутри резервуара, о соответствии концентрации вредных веществ нормам ГОСТ 12.1.005;

• - наряд-допуск на проведение работ с повышенной опасностью.

• 9 ОПЕРАЦИИ ПОВЕРКИ

  • 9.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

Таблица 2

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

  • 10.1 Внешний осмотр

• 10.1.1 При внешнем осмотре резервуара проверяют:

• - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - чистоту внутренней/наружной поверхности резервуара.

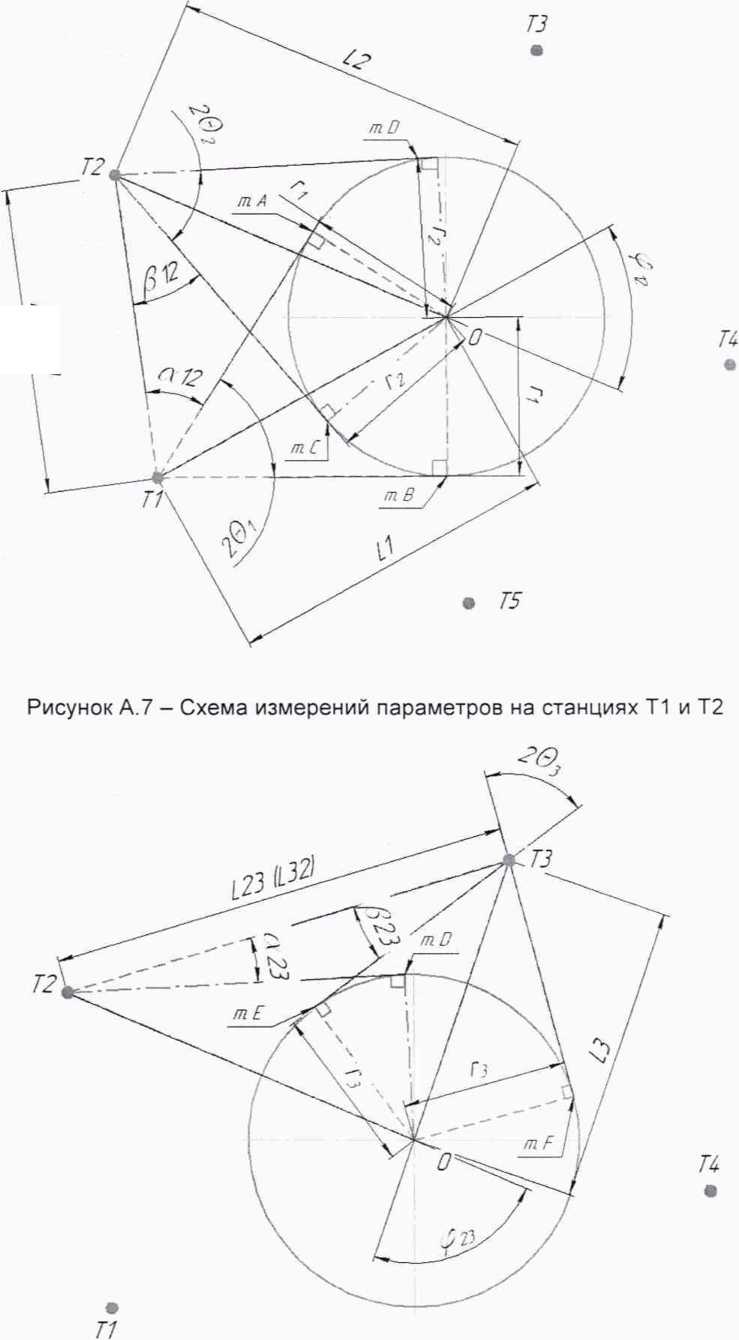

• 10.2 Измерения линейного расстояния между станциями, горизонтальных углов опорных точек

После проведения подготовительных операций по разделу 8 проводят измерения:

• - линейного расстояния между станциями съемки;

• - горизонтального угла от станциидо опорной точки на экваторе;

• - горизонтального угла между опорными точками на экваторе.

Примечания:

• 1) точность отсчета линейных расстояний (горизонтальных проложений) -1 мм;

• 2) точность отсчета горизонтальных углов: угл. секунда, 0,0001° при отсчете в десятичных градусах;

• 3) с целью упрощения расчетов, при наличии соответствующей функции в тахеометре, рекомендуется проводить отсчет в десятичных градусах,

Измерения проводят в следующей последовательности.

• 10.2.1 Измерение линейного расстояния между станциями съемки Т1 и Т2 (рисунок А.З).

• 10.2.1.1 Тахеометр переводят в отражательный режим измерений горизонтальных проложений HD и горизонтальных углов («правый круг») H_z (рисунок А.5).

• 10.2.1.2 Устанавливают начало отсчета в горизонтальной плоскости со станции Т1, для этого сетку нитей визирной трубы наводят на центр призмы (станция Т2). Ориентируют горизонтальных круг (в меню настроек величину горизонтального угла устанавливают Н₂ = о°ОО'ОО").

• 10.2.1.3 В меню настроек тахеометра именуют (маркируют) точку измерения линейного расстояния «1_12» между станциями Т1 и Т2.

Проводят измерение линейного расстояния L12, мм, как горизонтальное проложение.

Результаты измерения автоматически фиксируется в файле проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 2 мм. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.1.4 При оформлении протокола измерений результаты измерений вносят в таблицу Б.З в соответствующую графу.

• 10.2.2 Измерение горизонтального угла от станции Т1 до опорной точки на экваторе.

• 10.2.2.1 В меню настроек тахеометра именуют (маркируют) точку измерениягори-зонтального угла «alfa12».

• 10.2.2.2 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке («правый круг») наводят сетку нитей визира на опорную точку А (рисунок А.4, А.6), проводят измерение и считывают показания горизонтального углаа₁₂ , (рисунок А.7)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.2.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.4 в соответствующую графу.

• 10.2.3 Измерение горизонтального угла между опорными точками на экваторе со станции Т1.

• 10.2.3.1   В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «2teta1».

• 10.2.3.2 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке («правый круг») наводят сетку нитей визира на опорную точку В (рисунок А.6), проводят измерение и считывают показания горизонтального угла 20₁ ,", (рисунок А.7)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 5 угловых секунд измерения повторяют дважды.

• 10.2.3.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.5 в соответствующую графу.

• 10.2.4 Оставляя неизменным положения штатива № 1 и № 2, тахеометр переустанавливают на штатив № 2 станции Т2, а призму со штатива №2 переустанавливают на штатив № 1 станции Т1.

• 10.2.5 Измерение линейного расстояния между станциями съемки Т2 и Т1 (рисунок А.З).

• 10.2.5.1 Устанавливают начало отсчета в горизонтальной плоскости со станции Т2, для этого сетку нитей визирной трубы наводят на центр призмы (станция Т1, рисунок А.7). Ориентируют горизонтальных круг («левый круг», в меню настроек величину горизонтального угла устанавливают Н₂ = 0°00'00'’).

• 10.2.5.2 В меню настроек тахеометра именуют (маркируют) точку измерения линейного расстояния «L21» между станциями Т2 и Т1.

Проводят измерение линейного расстояния L21, мм, как горизонтальное проложение.

Результаты измерения автоматически фиксируется в файле проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 2 мм. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.5.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.З в соответствующую графу.

• 10.2.6 Измерение горизонтального угла от станции Т2 до опорной точки на экваторе.

• 10.2.6.1 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «bettai 2».

• 10.2.6.2 Поворачивая алидаду тахеометра в горизонтальной плоскости против часовой стрелки («левый круг») наводят сетку нитей визира на опорную точку С (рисунок А.7), проводят измерение и считывают показания горизонтального угла 3-| 2 > (рисунок А.7)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.6.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.4 в соответствующую графу.

• 10.2.7 Измерение горизонтального угла между опорными точками на экваторесо станции Т2.

• 10.2.7.1   В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «2teta2».

• 10.2.7.2 Поворачивая алидаду тахеометра в горизонтальной плоскости против часовой стрелки («левый круг») наводят сетку нитей визира на опорную точку D (рисунок А.6), проводят измерение и считывают показания горизонтального угла 20₂ , “, (рисунок А.7)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 5 угловых секунд измерения повторяют дважды.

• 10.2.7.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.5 в соответствующую графу.

• 10.2.8 Устанавливают станцию № 3. Для этого штатив станции № 1 переносят на ранее размеченное место установки станции № 3 (рисунок А.8).

Размещают на штативе призму и горизонтируют штатив.

• 10.2.9 Измерение линейного расстояния между станциями съемки Т2 и ТЗ (рисунок А.З).

• 10.2.9.1 Устанавливают начало отсчета в горизонтальной плоскости со станции Т2, для этого сетку нитей визирной трубы наводят на центр призмы (станция Т2, рисунок А.8). Ориентируют горизонтальных круг («правый круг» , в меню настроек величину горизонтального угла устанавливают H_z = 0°00'00").

• 10.2.9.2 В меню настроек тахеометра именуют (маркируют) точку измерения линейного расстояния «L23» между станциями Т2 и ТЗ.

Проводят измерение линейного расстояния L23, мм, как горизонтальное проложение (рисунок А.З, А.8).

Результаты измерения автоматически фиксируется в файле проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 2 мм. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.9.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.З в соответствующую графу.

• 10.2.10 Измерение горизонтального угла от станции Т2 до опорной точки на экваторе (т. D).

• 10.2.10.1 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «alfa23».

• 10.2.10.2 Поворачивая алидаду тахеометра в горизонтальной плоскости по часовой стрелке («правый круг») наводят сетку нитей визира на опорную точку D (рисунок А.8), проводят измерение и считывают показания горизонтального угла «23 (рисунок А.8)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.10.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.4 в соответствующую графу.

• 10.2.11 Оставляя неизменным положения штатива № 1 и № 2, тахеометр переустанавливают на штатив № 2 станции ТЗ, а призму со штатива №2 переустанавливают на штатив № 1 станции Т2.

• 10.2.12 Измерение линейного расстояния между станциями съемки ТЗ и Т2 (рисунок А.З).

• 10.2.12.1 Устанавливают начало отсчета в горизонтальной плоскости со станции ТЗ, для этого сетку нитей визирной трубы наводят на центр призмы (станция Т2, рисунок А.8). Ориентируют горизонтальных круг («левый круг» , в меню настроек величину горизонтального угла устанавливают H_z = О^оОО'ОО¹’).

• 10.2.12.2 В меню настроек тахеометра именуют (маркируют) точку измерения линейного расстояния «L32» между станциями ТЗ и Т2.

Проводят измерение линейного расстояния L32, мм, как горизонтальное проложение (рисунок А.8).

Результаты измерения автоматически фиксируется в файле проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 2 мм. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.12.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.З в соответствующую графу.

• 10.2.13 Измерение горизонтального угла от станции ТЗ до опорной точки на экваторе (т. Е рисунок А.8).

• 10.2.13.1 В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «betta23».

• 10.2.13.2 Поворачивая алидаду тахеометра в горизонтальной плоскости против часовой стрелки («левый круг») наводят сетку нитей визира на опорную точку Е (рисунок А.8), проводят измерение и считывают показания горизонтального угла Ргз -(рисунок А.8)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 2 мм измерения повторяют дважды.

• 10.2.13.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.4 Приложения Б в соответствующую графу.

• 10.2.14 Измерение горизонтального угла между опорными точками на экваторесо станции ТЗ.

• 10.2.14.1  В меню настроек тахеометра именуют (маркируют) точку измерения горизонтального угла «2teta3».

• 10.2.14.2 Поворачивая алидаду тахеометра в горизонтальной плоскости против часовой стрелки («левый круг») наводят сетку нитей визира на опорную точку F (рисунок А.8), проводят измерение и считывают показания горизонтального угла 20₃ , ", (рисунок А.8)

Примечание - Так как, значение горизонтального угла измеряется в режиме реального времени операция измерения необходима для записи результата в файл проекта.

Измерения проводят два раза. Расхождение между результатами измерений не должно превышать 5 угловых секунд. В случае расхождения результатов измерений более 5 угловых секунд измерения повторяют дважды.

• 10.2.14.3 При оформлении протокола измерений результаты измерений вносят в таблицу Б.5 в соответствующую графу.

• 10.2.15 Устанавливают станцию № 4. Для этого штатив станции № 2 переносят на ранее размеченное место установки станции № 4 (рисунок А.З). Проводят аналогичные операции по 10.2.9 - 10.2.14 для станции ТЗ-Т4.

• 12.2.16 Проводят аналогичные процедуры по 12.15 для станций Т4-Т5, Т5-Т1.

• 10.3 Измерения базовой высоты и координаты точки отсчета

• 10.3.1 Базовую высоту резервуара Н_б, мм, измеряют измерительной рулеткой с грузом (рисунок А.9).

• 10.3.1.1 Измерительную рулетку с грузом опускают с верхней точки отсчета значений уровня (фланца уровнемера) до точки отсчета (пункт 3.3) и размечают мелом на обечайке.

• 10.3.1.2 Отсчитывают показания рулетки по верхнему краю фланца уровнемера с точностью до 1 мм. Измерения проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более ± 2 мм.

• 10.3.1.3 Результаты измерений, вносят в графу 1таблицы Б.6.

• 10.3.2 Координату точки отсчета измеряют как высоту превышения от нижней точки резервуара до точки начала отсчета (рисунок А. 10).

• 10.3.2.1 Нижнюю точку резервуара определяют нивелированием с применением тахеометра и рейки и размечают мелом на обечайке.

• 10.3.2.2 Переустанавливают рейку в точку начала отсчета и проводят нивелирование. Вычисляю расстояние , мм, по результатам нивелирования.

• 10.3.2.3 Результат вычисления вносят в графу 2 таблицы Б.6.

• 10.4 Измерение высоты «мертвой» полости резервуара

• 10.4.1 Высоту «мертвой» полости резервуара измеряют как высоту превышения от точки начала отсчета до нижнего среза расходного патрубка (рисунок А.11).

10.4.2Устанавливают рейку в точку начала отсчета и проводят измерение высоты.

• 10.4.3 Переустанавливают рейку в точку нижнего среза расходного патрубка и проводят измерение высоты превышения. Вычисляют расстояние н_мп , мм, по результатам нивелирования.

• 10.4.4 Результат вычисления Н_ип вносят в графуЗ таблицы Б.6.

• 10.5 Измерения толщины стенки резервуара

• 10.5.1 Измеряют толщину стенки резервуара 8_СТ, мм, ультразвуковым толщиномером с верхней и нижней площадок обслуживания. Показания толщиномера отсчитывают с точностью до 0,1 мм.

Измерения проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более ± 0,2 мм.

• 10.5.2 Результаты измерений 5_СТ вносят в таблицу Б.7.

• 10.6 Измерение избыточного давления пара

• 10.6.1 При наличии жидкости в резервуаре на момент проведения измерений избыточное давление пара Р, МПа, измеряют манометром (штатным), смонтированным на резервуаре.

• 10.6.2 Избыточное давление измеряют перед проведением измерений геометрических параметров резервуара до р^ и после завершения измерений Р₂ .

• 10.6.3 Результаты измерений Р вносят в таблицу Б.8.

• 10.7 Измерение температуры окружающего воздуха

• 10.7.1 Температуру окружающего воздуха около резервуара t_B , °C, измеряют термометром стеклянным по ГОСТ 28498. Показания термометра отсчитывают с точностью до 1 °C. Измерения проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 1°С. Результаты измерений вносят в таблицу Б.2.

• 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

  • 11.1 Обработка результатов измерений

Обработку результатов измерений проводят в соответствии с приложением В.

• 11.2 Составление градуировочной таблицы

• 11.2.1 Градуировочную таблицу составляют, используя формулы (В. 18), (В. 19), (В.20), (В.21) приложения В, с шагом ДН= 1 см, начиная от точки начала отсчета (пункт 3.15) до высоты «мертвой» полости резервуара и далее до предельного уровня наполнения Н_пр, вычисляемого по формуле

^пр ⁼   - f_n,

где R - радиус резервуара, вычисляемый по формуле (В. 10), мм;

f„ - высота превышения от нижней точки резервуара до точки начала отсчета вычисляемая по формуле (В. 16), мм.

• 11.2.2 Порядок расчета при составлении градуировочной таблицы.

• 11.2.2.1 Обработка результатов поверки может быть проведена ручным способом или с использованием ЭВМ.

При применении ЭВМ должна быть разработана программа расчета градуировочной таблицы и аттестована в установленном порядке.

• 11.2.2.2 Результаты измерений оформляют протоколом поверки.

• 11.2.2.3 Протокол поверки является входящим документом при расчете градуировочной таблицы.

• 11.2.2.4 Требования к машинному алгоритму обработки результатов измерений:

• - вместимость резервуара, приходящуюся на 1 см высоты наполнения, вычисляют последовательно суммированием значений вместимостей, приходящихся на 1 мм высоты наполнения;

• - последовательно суммируя значения вместимостей каждого миллиметра наполнения, вычисляют вместимость резервуара с интервалом 1 см.

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 12.1 Положительные результаты поверки резервуара оформляют свидетельством о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 N 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 12.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

г) протокол обработки результатов измерений.

• 12.3 Формы титульного листа градуировочной таблицы и градуировочной таблицы приведены в приложении Г. Форма протокола поверки резервуара приведена в приложении Б. Форма протокола обработки результатов измерений приведена в приложении Д.

Протокол поверки, титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель. Подпись поверителя заверяют знаком поверки.

Протокол поверки подписывает поверитель и лица, принявшие участие в проведении измерений параметров резервуара.

• 12.4 На каждом листе документации (по перечислениям а, б, в пункта 12.2) должен быть проставлен порядковый номер листа.

• 12.5 Градуировочную таблицу на резервуары утверждает руководитель организации, аккредитованной на право проведения поверки.

ПРИЛОЖЕНИЕ А (справочное)

Схема оборудования и измерения параметров при поверке

Рисунок А.1 - Веха телескопическая с призменным отражателем

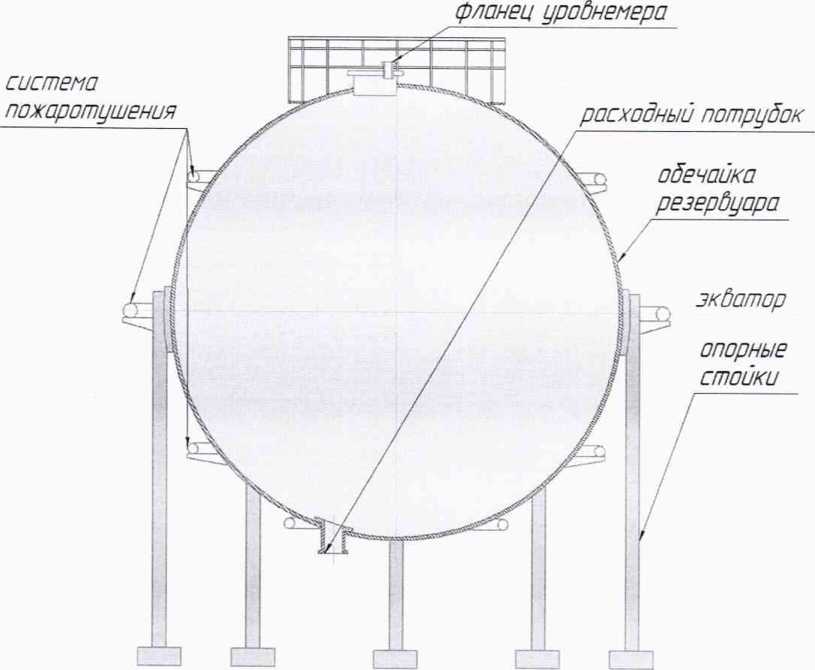

Рисунок А.2 - Схема резервуара шарового РШС-600

Рисунок А.З - Расположение станций съемки

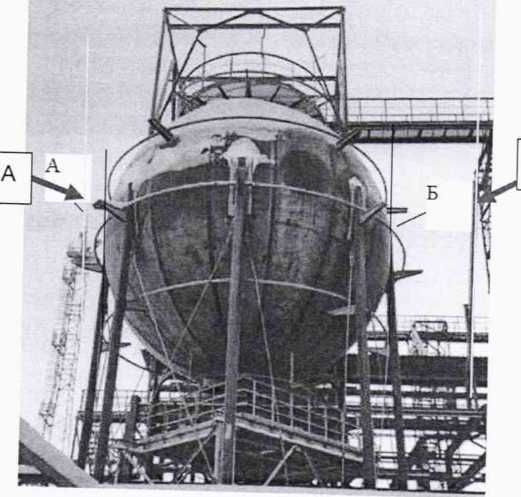

т.

т. Б

х, у, z- локальная система координат; SD - наклонное линейное расстояние; HD - горизонтальное проложение; h- высота превышения; Hz - горизонтальный угол; Vz - вертикальный (зенитный) угол

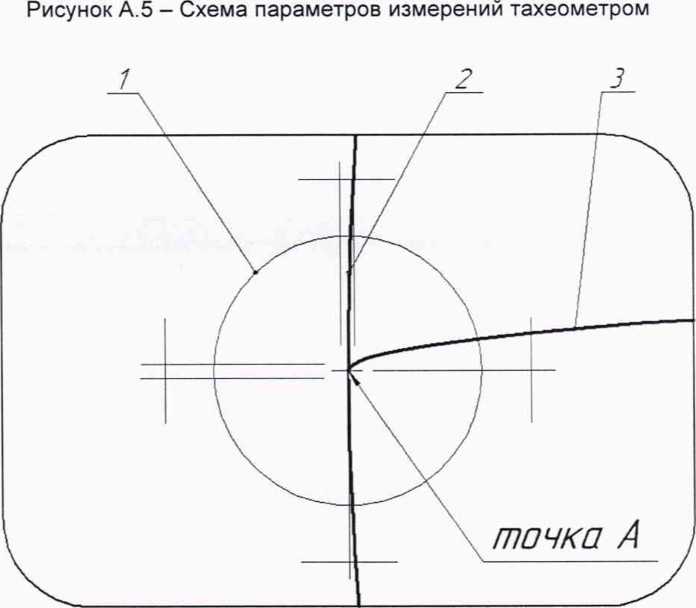

1 - сетка нитей визира; 2 - наружная поверхность сферы; 3 - экватор

Рисунок А.6 - Схема позиционирования линии визирования по вертикальной касательной плоскости к экватору резервуара

L12II-Z1I

фланец уройнемера (верхняя точка отсчета)

точка начала отсчета (точка касания обечайки грузом рулетки)

точка начала отсчета

(точка касания обечайки грузом рулетки)

рейка

тахеометр

нижняя точка резервуара

ПРИЛОЖЕНИЕ Б (обязательное)

ПРОТОКОЛ измерений параметров резервуара

Таблица Б.1- Общие данные

Продолжение таблицы Б. 1

Окончание таблицы Б.1

Таблица Б.2 - Условия проведения измерений

Таблица Б.З- Расстояние междустанциями                 В миллиметрах

Таблица Б.4 - Горизонтальные углыВ град⁰

продолжение таблицы Б.4

Таблица Б.5 - Горизонтальные углы                      В град⁰

Т а б л и ц а Б.6 - Результаты измерений высотВ миллиметрах

Таблица Б.7 - Толщина стенки резервуараВ миллиметрах

Таблица Б.8- Избыточное давление пара в резервуаре              В МПа

ДолжностиПодписи и знак поверкиИнициалы, фамилии

ПРИЛОЖЕНИЕ В

(обязательное)

Обработка результатов измерений

В.1 Вычисления радиуса резервуара

В. 1.1 В соответствии с правилом синусов [3] по рисунку В.1:

где а^, Pi2> Ф12- ®i> ®2^_ горизонтальные углы, рад;

О - центр резервуара;

Ц, [_2 - линейные расстояния от станций съемки Т1, Т2 до центра резервуара О,

мм.

В.1.2 Значения углов а^, Pi2> Ф12> ®1> ®'г- Р^ад- вычисляют по формулам:

₽;₂ = Pi2-^;                           (в.4>

где а₁₂, P-I2 “ значения горизонтальных углов, принимаемые по таблице Б.4 соответственно, ;

где 20^ 2®₂ - значения горизонтальных углов, принимаемые по таблице, Б.5 соответственно, .

В.1.3 Наружные радиусы резервуараГ|, г₂, (рисунок В.1), мм, вычисляют по формулам:

Г| =Lj •sin0₁ ;

r₂ = L, sin0₂ ,

где Lj, Z_2 - линейные расстояния от станций съемки Т1, Т2 до центра резервуара 0, вычисляемые по формулам (В.2), (В.З) соответственно, мм;

©1, ®₂ - значения горизонтальных углов, вычисляемые по формулам (В.5), рад.

Рисунок В.1 - Схема параметров измерений и вычислений со станций Т1-Т2

В. 1.4 Наружные радиусы при измерениях на оставшихся станциях ТЗ, Т4, Т5 вычисляют аналогично по формуле

где / - номер станции, выбирают из ряда: 1,2.....5;

0,- горизонтальный угол, вычисляемый по формуле (В.5), для соответствующей станции.

В. 1.5 Средний наружный радиус резервуара вычисляют по формуле

где] - номер станции, выбирают из ряда: 1,2,....щ;

Hi - число станций.

В. 1.6 Внутренний радиус резервуара с учетом поправок R, мм, вычисляют по формуле

R = г[1 + а_ст (20 - Г_ст)] - ДЯ_р - 5_СТ, где г - наружный диаметр резервуара, вычисляемый по формуле (В.9), мм:

а_ст “ температурный коэффициент линейного расширения материала стенки резервуара, 1/°С;

f_CT - температура стенки резервуара, принимая по таблице Б.2, °C;

Д/?_р - поправка к значению наружного радиуса резервуара за счет влияния избыточного давления пара в резервуаре (при наличии).

Величину Д/?_р, мм, при наличии на момент проведения наружных измерений вычисляют по формуле

р р2

ДЯ =_L_2o_                         (В.11)

где Р - избыточное давление пара в резервуаре, Па;

R_o - радиус резервуара, мм;

Е - модуль упругости материала стенки резервуара, Па (для стали Е = 2,1 • 10¹¹ Па);

5_СТ - толщина стенки резервуара, мм.

Внутренний диаметр резервуара D, мм, вычисляют по формуле

D = 2R,                                    (В.12)

где R - внутренний радиус резервуара, вычисляемый по формуле (В. 10), мм.

Результаты вычисления D, мм, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В.1.6.1 Толщину стенки резервуара 5_СТ, мм, вычисляют по формуле

(В. 13)

где (S_CT)i> ($ст)г “ Р^езУ^льтаты измерений толщины стенки резервуара, принимаемые по таблице Б.7, мм.

В.1.6.2 Избыточное давление пара в резервуаре Р, МПа, вычисляют по формуле

Р =

(В.14)

где R,, Р₂ - результаты измерений избыточного давления пара, принимаемые по таблице Б.8, МПа.

В.2 Вычисление высот параметров резервуара

В.2.1 Базовую высоту резервуара Н_б, мм, вычисляют по формуле

(В.15) где Hq, - результаты измерений базовой высоты резервуара, принимаемые по таблице Б.8 (графа 1), мм.

Результаты вычисления Н_б, мм, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В.2.2 Координату точки отсчета, как высоту превышения от нижней точки резервуара до точки начала отсчета вычисляют по формуле

(В.16)

где f'_n, Ц - результаты измерений высоты превышения, принимаемые по таблице Б.8 (графа 2), мм.

Результаты вычисления f_n, мм, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В.2.3 Высоту «мертвой» полости резервуара вычисляют по формуле

(В. 17)

где Н’_ип, Н"_П - результаты измерений высоты превышения, принимаемые по таблице Б.8 (графа 3), мм.

Результаты вычисления Н_ип, мм, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В.З Вычисление вместимости резервуара

В.3.1 Вычисление вместимости резервуара в пределах значения радиуса (экватора)

В.3.1.1 Неизмеряемый объем, как вместимость резервуара от нижней точки резервуара до точки начала отсчета V_Q, м³, вычисляют по формуле

где f_n - высота превышения в точке начала отсчета, вычисляемая по формуле (В.16), мм;

R - внутренний радиус резервуара, вычисляемый по формуле (В.10), мм. Результаты вычисления У_о, м³, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В.3.1.2 Вместимость «мертвой» полости резервуара У_мп, м³ , вычисляют по формуле

где Н_ип - высота «мертвой» полости резервуара , вычисляемая по формуле (В. 17), мм.

Результаты вычисления У_мп, м³, вносят в «Журнал обработки результатов измерений», форма которого приведена в приложении Д.

В. 3.1.2 Вместимость резервуара от точки начала отсчета до значения радиуса (экватора) резервуара V (/?), м³, вычисляют по формуле

п.(>>_Ч)>-р,Ч])              ₍

\ /1           31Q9

где h -текущая высота, отсчитываемая от точки начала отсчета, мм;

R - внутренний радиус резервуара, вычисляемый по формуле (В. 10), мм.

В. 3.2 Вычисление вместимости резервуара выше значения радиуса резервуара (экватора)

В.3.2.1 Вместимость резервуара выше значения радиуса (экватора) резервуара V (Ъ)₂, м³, вычисляют по формуле

где х- уровень жидкости, значение которого принимают через каждое изменение высоты наполнения на 1 см.

В.3.2.3 Полную вместимость резервуара У_ш, м³, вычисляют по формуле

4л/?³

"3-10⁹ ’

где /? - внутренний радиус резервуара, вычисляемый по формуле (В. 10), мм.

В.4 Вычисление погрешности определения вместимости резервуара

В.4.1 Расширенную неопределенность (погрешность) вместимости резервуара и'бп.%. вычисляют по формуле

^т V R

где и(/?) - расширенная неопределенность внутреннего радиуса резервуара, вычисляемая по формуле (В.26) мм;

R - наружный радиус резервуара, вычисляемый по формуле (В. 10), мм.

В.4.2 Вычисление неопределенности измерений внутреннего радиуса резервуара.

В.4.2.1 Радиус г,, мм, вычисляют по формуле (В.6)

Неопределенность внутреннего радиуса и (q), мм, при измерениях станции Т1, мм вычисляют по формуле

Вычисление       параметров,       входящих       в       формулу

-u(t|)-eine₁; u(r^ =L, cos©! ufsln©,),

cos<p₁₂-<|>₁₂-sin(^₂+©₂) (ein<h₂)²

где        u(Bi)_e,и(В|)'- расширенная неопределенность горизонтального угла,

принимаемая по описанию типа тахеометра, равная 5* (0.000024 рад);

u{L_]2) - расширенная неопределённость линейного расстояния (горизонтального проложения), принимаемая по описанию типа тахеометра, равная 3 мм.

В.4.2.2 Радиус г₂, мм, вычисляют по формуле (В.7)

r₂=L₂sin©₂, где

sin(o;₂4-Q;)    .

sin<p₁₂ ⁴² ’

Неопределенность внутреннего радиуса о(г₂), мм, при измерениях станции Т2, мм вычисляют по формуле

Вычисление       параметров,       входящих       в       формулу

^u(^r2)_L2 =w(Z-2) sin©2 ;  w(r₂)_@2 =L₂ cos0₂ u(sin0₂)

J

B.4.2.3 Неопределенность внутренних радиусов u(r₃)-t/(r₅) вычисляют анало

гично 4.2.1 -4.2.2.

В. 4.2.4 Неопределенность внутреннего радиуса резервуара вычисляют по формуле

■                                    (В.25)

где i-номер станции , выбирают из ряда 1, 2,..., 5;

и (г,)- неопределенность радиуса на i станции, мм.

В.4. Вычисление неопределенности наружного радиуса резервуара.

Наружный радиус резервуара R вычисляют по формуле (В. 10)

R = г+ а_ст (20 — t_CJ)] —     - 5_СТ,

u(R) = ^[u(K)J² +[u(K)J ф(*)_а]² +[^w(4]²•            <^В’²⁶⁾

Вычисление параметров, входящих в формулу(В.26).

^u(R)_r -     ’ [j ^аст(^ст 20)], t/(R)_a - r-(f_CT 20)-u(a_CT),

= —г • а_ст • w(^ct)’        ^— ~^u(^Sct)-

где и(г)- неопределенность внутреннего радиуса, вычисляемая по формуле (В.25), мм;

u(a_CT) - стандартная неопределенность коэффициента линейного расширения стенки резервуара, вычисляемая по формуле

е(а_ст) - максимальная погрешность оценки коэффициента линейного расширения стенки резервуара, принимаемая равной : 2 • КГ⁶ 1/°С;

y(f_CT) - стандартная неопределенность температуры стенки резервуара, суметом прямоугольного распределения, вычисляемая по формуле

^(ст) 2Л '

- максимальная погрешность измерения, принимаемая по ОТ пирометра, равная 2 °C;

у(б_ст) - стандартная неопределенность толщины стенки резервуара, с учетом прямоугольного распределения, вычисляемая по формуле

) = ^е^).

^{ст) 2^3 ’

e(f_CT) - расширенная неопределенность толщиномера, принимаемая по ОТ, принимаемая 0,2 мм.

В.5 Составление градуировочной таблицы

В.5.1 Порядок составления градуировочной таблицы приведен в таблице В.1.

Т а б л и ц а В.1

В.5.2 Данные таблицы В.1 не могут быть использованы для практических расчетов.

ПРИЛОЖЕНИЕ Г (обязательное)

Формы титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы

Титульный лист

УТВЕРЖДАЮ

ГРАДУИРОВОЧНАЯТАБЛИЦА на резервуар стальной шаровой) РШС-600 №

ТИП

Организация

Погрешность определения вместимости

Срок очередной поверки

Поверитель

подпись

должность, инициалы, фамилия

Знак поверки

Г.2 Форма градуировочной таблицы

ГРАДУИРОВОЧНАЯТАБЛИЦА

Организация _________________________

Резервуар № _______________________

лист______

Приложение Д

(обязательное)

Журнал обработки результатов измерений

Резервуар РШС-600 № _________

Организация___________________

Параметры резервуара

Должности, Подписи Инициалы, фамилии

34

¹

3десь и далее буквенное обозначение в наименовании таблицы указывает на соответствующее Приложение к настоящей методике
