Методика поверки «СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ МНОГОФУНКЦИОНАЛЬНЫЙ ПСЧ-4ТМ.05Д» (РЭ ИЛГШ.411152.162)

АЯ 74

СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

МНОГОФУНКЦИОНАЛЬНЫЙ ПСЧ-4ТМ.05Д

Руководство по эксплуатации

Часть 2

Методика поверки

ИЛГШ.411152.162РЭ1

kbmps@kis.ru www.nzif.ru

имени М.В.ФРУНЗЕ

Содержание

• 1   Операции и средства поверки

• 2   Требования безопасности

• 3   Условия поверки и подготовка к ней

• 4   Проведение поверки

• 5   Оформление результатов поверки

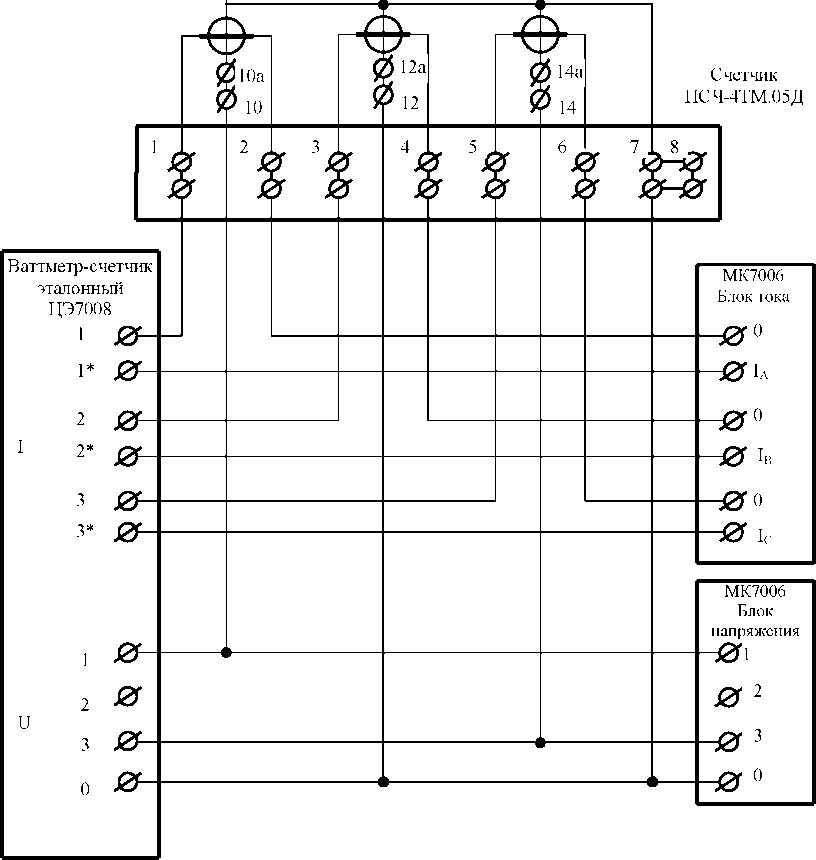

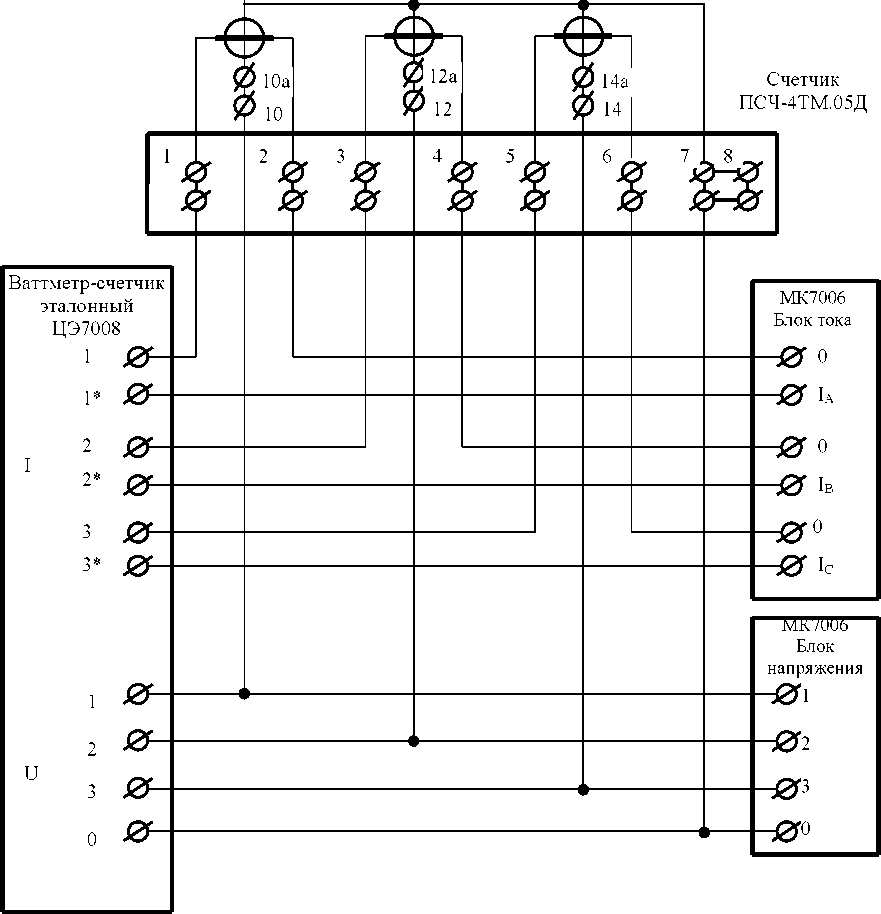

Приложение А Схемы подключения счетчика к поверочной установке

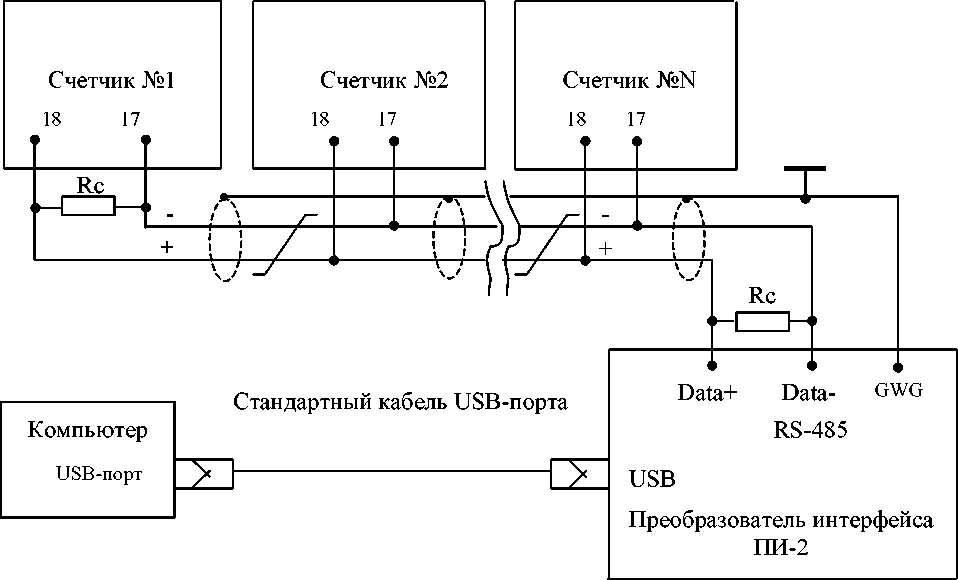

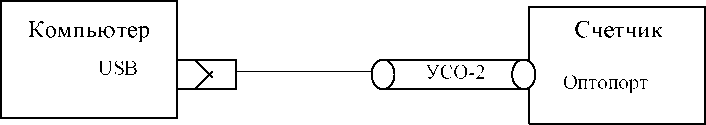

Приложение Б Схема подключения счетчиков к компьютеру

Настоящая методика составлена с учетом требований ПР50.2.006-94 в соответствии с требованиями ГОСТ Р 52320-2005, ГОСТ Р 52323-2005, ГОСТ Р 52425-2005, ГОСТ 8.584-2004 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объем, условия поверки и подготовку к ней.

Настоящая методика распространяется на счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05Д (далее счетчики):

- двунаправленные счетчики ПСЧ-4ТМ.05Д.01, ПСЧ-4ТМ.05Д.05 (далее двунаправленные), предназначенные для учета активной и реактивной энергии прямого и обратного направления;

- однонаправленные счетчики ПСЧ-4ТМ.05 Д .09, ПСЧ-4ТМ.05 Д .11 ( далее однонаправленные), предназначенные для учета только активной энергии независимо от направления (учет по модулю);

- комбинированные счетчики ПСЧ-4ТМ.05Д.13, ПСЧ-4ТМ.05Д.17 (далее комбинированные), предназначенные для учета активной энергии независимо от направления (учет по модулю) и реактивной энергии прямого и обратного направления.

При выпуске счетчиков на заводе-изготовителе и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый счетчик.

Межповерочный интервал 12 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала.

Внеочередную поверку производят при эксплуатации счетчиков в случае:

- повреждения знака поверительного клейма (пломбы) и в случае утраты паспорта;

- ввода в эксплуатацию счетчика после длительного хранения (более половины межповерочного интервала);

- при известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе;

- продажи (отправки) потребителю счетчика, не реализованного по истечении срока, равного половине межповерочного интервала.

имени М.В.ФРУНЗЕ

Таблица 1- Операции и средства поверки

- температура окружающего воздуха (23 ± 2) °С;

• -  относительная влажность воздуха (30 - 80) %;

• -  атмосферное давление от 630 до 795 мм. рт. ст;

• -  внешнее магнитное поле не превышает естественного фона;

• -  частота измерительной сети (50 ± 0,15) Гц;

• - форма кривой напряжения и тока измерительной сети синусоидальная с Кг не более 2 %;

• - отклонение каждого из фазных или линейных напряжений от среднего значения -не более ±1 %;

• -  отклонение значения тока в каждой из фаз от среднего значения не более ±1 %;

• - значение сдвига фаз для каждого тока от соответствующего фазного напряжения независимо от коэффициента мощности не должны отличаться друг от друга более чем на 2°.

Для определения погрешностей измерения реактивной энергии и мощности прямого и обратного направления счетчик должен подключаться к поверочной установке по схеме, приведенной на рисунке А.2 приложения А.

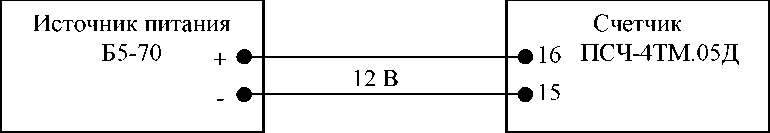

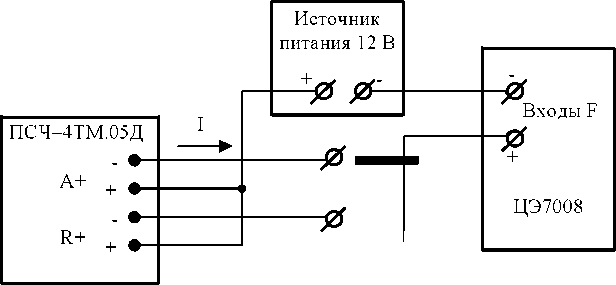

Испытательные выходы счетчика должны подключаться по схеме, приведенной на рисунке А.3 приложения А.

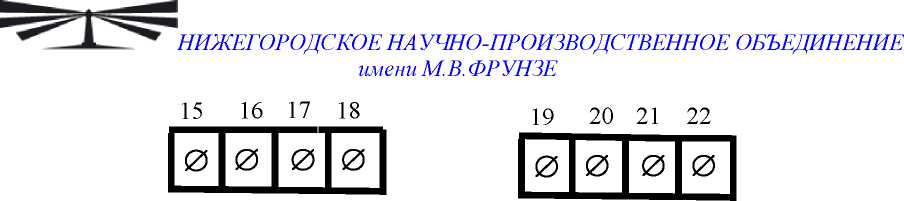

Назначение и расположение контактов испытательных выходов счетчика приведены на рисунке А.4 приложения А.

- нажать кнопку « Оптопорт»;

• - в окне «Порт» установить номер COM-порта компьютера (COM1-COM16) к которому подключено устройство сопряжение оптическое УСО-2;

• -  снять флаги «Автоопределение типа протокола», «пакетный протокол»;

• - установить флаг «CRC»;

• -  в окне «Время ожидания ответа счетчика» установить 150 мс;

• - в окне «Системный TimeOut» установить 30 мс.

  имени М.В.ФРУНЗЕ

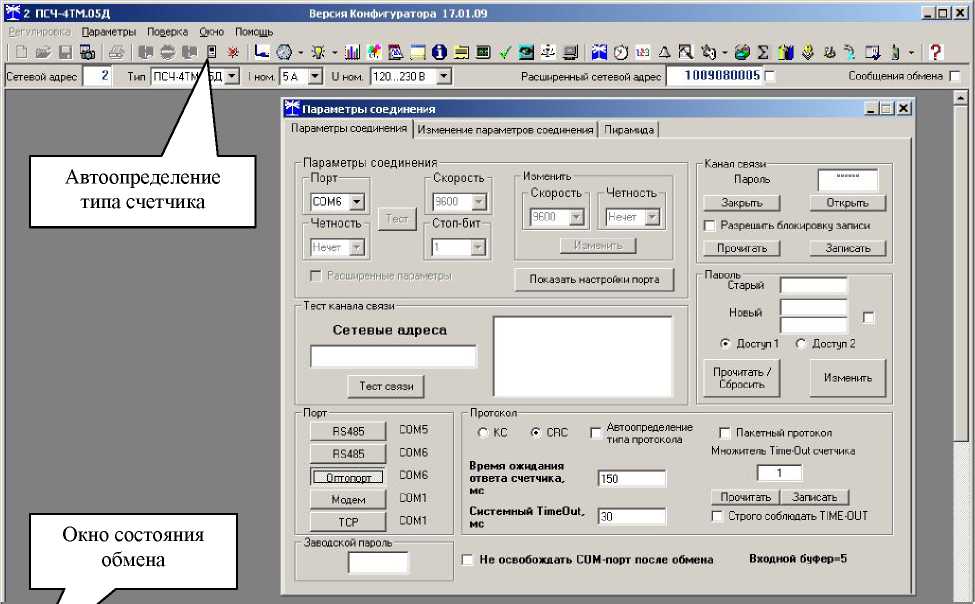

  Рисунок 1 - Генеральная форма программы «Конфигуратор СЭТ-4ТМ»

- подключить головку устройства сопряжения оптического к оптопорту проверяемого счетчика;

- снять флаг «Расширенный сетевой адрес» на генеральной форме программы, если он установлен;

- в окне «Сетевой адрес» генеральной формы программы установить адрес «0» ( общий адрес);

- нажать кнопку «Автоопределение типа счетчика» на панели инструментов генеральной формы программы;

- убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счетчика, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен»;

- прочитать короткий индивидуальный адрес счетчика из окна «Сетевой адрес прибора: Короткий» формы «Параметры и установки» и вписать его в окно «Сетевой адрес» генеральной формы программы;

• - убедиться, что в окнах генеральной формы «Тип счетчика», «1ном», «ином» установились правильные значения для проверяемого счетчика.

• - открыть вкладку «Изменение параметров соединения» формы «Параметры соединения»;

• -  нажать кнопку «Прочитать» в группе элементов «Канал 1»;

• - убедиться, что в информационном окне генеральной формы программы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», а в окнах вкладки «Скорость», «Четность» отображаются прочитанные значения «9600» и «Нечет» соответственно;

- если это не так, то запомнить настройки RS-485, установленные потребителем на стадии эксплуатации, чтобы их вернуть по окончанию поверки счетчика. В окне «Скорость» установить значение «9600» из списка окна, в окне «Четность» установить значение «Нечет» и нажать кнопку «Изменить»;

- убедиться, что в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», свидетельствующее о том, что интерфейс RS-485 счетчика настроен на скорость обмена 9600 бит/с с битом контроля нечетности.

- подключить счетчик к компьютеру по схеме, приведенной на рисунке Б .1 приложения Б;

- нажать одну из кнопок «RS485» на форме « Параметры соединения»;

• - в окне «Порт» установить номер COM-порта компьютера (COM1-COM16), к которому подключен преобразователь интерфейса ПИ-2;

• -  в окне «Скорость» установить «9600»;

• -  в окне «Четность» установить «Нечет»;

• -  в окне «Стоп-бит» установить «1»;

• -  в окне «Время ожидания ответа счетчика» установить 150 мс;

• - в окне «Системный TimeOut» установить 30 мс;

• -  нажать кнопку «Автоопределение типа счетчика» на панели инструментов генеральной формы программы;

• - убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счетчика по интерфейсу RS-485, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен».

• -  как показано на рисунке 2 для определения погрешности измерения активной энергии прямого и обратного направления;

• -  как показано на рисунке 3 для определения погрешности измерения реактивной энергии прямого и обратного направления.

имени М.В.ФРУНЗЕ

Для комбинированных и однонаправленных счетчиков испытательный выход «Канал 1» должен быть настроен на формирование импульсов телеметрии «Импульсы А+» при проверке погрешности измерения активной энергии прямого и обратного направления.

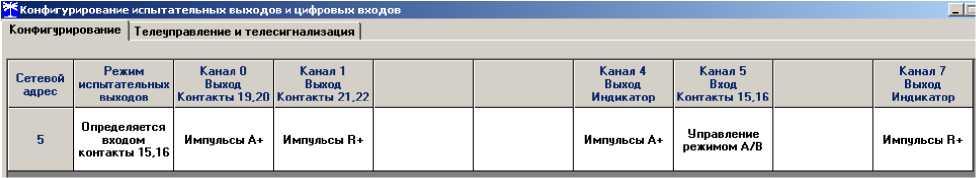

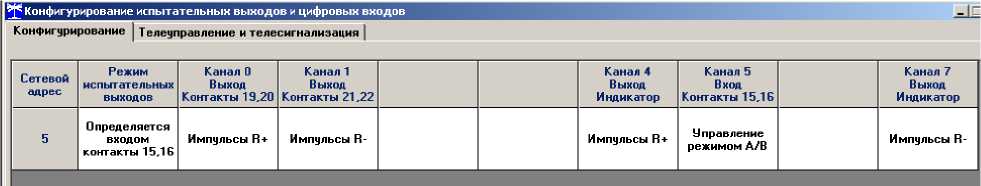

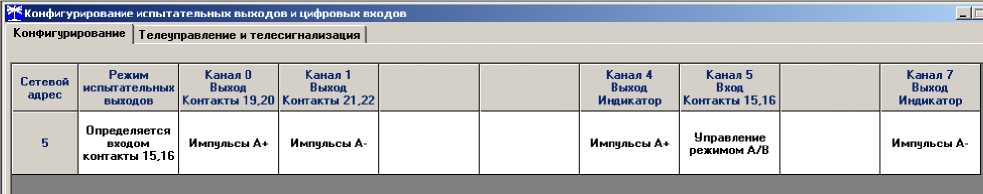

Рисунок 2 - Конфигурирование испытательных выходов для определения погрешности измерения активной энергии прямого и обратного направления

Рисунок 3 - Конфигурирование испытательных выходов для определения погрешности измерения реактивной энергии прямого и обратного направления

Рисунок 4

Параметры сети (напряжение, частота, форма кривой) гарантируются программируемым трехфазным источником фиктивной мощности МК7006.

- лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии с требованиями ГОСТ Р 52320-2005;

- во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

- на крышке зажимной колодки счетчика должна быть нанесена схема подключения счетчика к электрической сети;

- в комплект счетчика должен входить формуляр и руководство по эксплуатации.

Таблица 2- Номера контактов счетчика для проверки электрической прочности

имени М.В.ФРУНЗЕ

Результаты испытаний считают положительными, если не произошло пробоя изоляции. Появление коронного разряда или шума не является признаком неудовлетворительных результатов испытаний.

• -  57,7 В для счетчиков с номинальным напряжением 3х(57,7-115)/(100-200) В;

• -  120 В для счетчиков номинальным напряжением 3х(120-230)/(208-400) В.

4.4.2 К каждому испытательному выходу подключить светодиодные индикаторы в соответствии со схемой, приведенной на рисунке 5.

Канал 0

Канал 1

VD1, VD2- индикаторы единичные АЛ307БМ

R1, R2 - резисторы С2-33Н-0,25-1 кОм±5 %

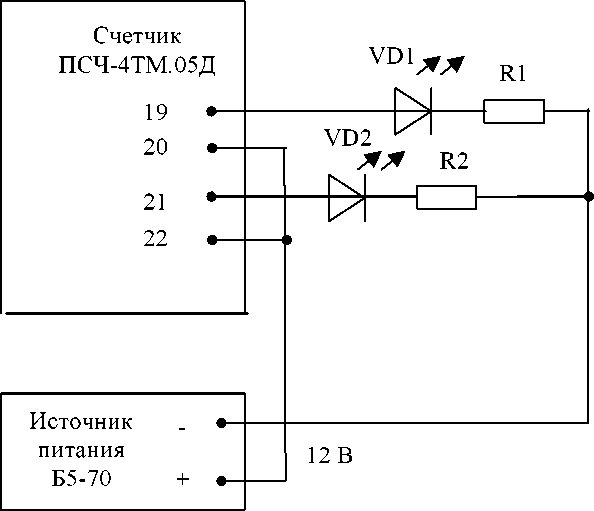

Рисунок 5 - Схема подключения счетчика для проверки начального запуска и самохода

Результаты проверки считают положительными, если светодиодный индикатор проверяемого испытательного выхода и соответствующий светодиодный индикатор счетчика включаются через время менее 5 с после подачи напряжений.

Таблица 3 - Соответствие между углами сдвига фаз и испытательными выходами

• -  132 В для счетчиков с номинальным напряжением 3х(57,7-115)/(100-200) В;

• -  265 В для счетчиков номинальным напряжением 3х(120-230)/(208-400) В.

• -  как показано на рисунке 2 для проверки самохода счетчика активной энергии;

• -  как показано на рисунке 3 для проверки самохода счетчика реактивной энергии.

Результаты проверки считают положительными, если не включился ни один светодиодный индикатор, подключенный к испытательным выходам, за время t, мин, рассчитанное по формуле (1) при проверке самохода счетчиков активной энергии класса точности 0,5S, по формуле (2) - при проверке самохода счетчиков реактивной энергии класса

где t     - время анализа самохода, мин;

к -число импульсов выходного устройства на 1 кВт-ч, имп/кВт-ч (имп/квар-ч);

Uhom - номинальное напряжение, В;

1макс - максимальный ток, А.

Значение времени анализа самохода, посчитанное по формулам (1) и (2) в зависимости от номинального напряжения и тока счетчика приведено в таблице 4.

Таблица 4-Время анализа самохода

• -  как показано на рисунке 2 для проверки порога чувствительности счетчика активной энергии;

• -  как показано на рисунке 3 для проверки порога чувствительности счетчика реактивной энергии.

Результаты испытаний считают положительными, если счетчики начинают и продолжают регистрировать токи и соответствующие мощности в каждой фазе, а период следования импульсов на испытательных выходах менее значений, указанных в таблице 5.

имени М.В.ФРУНЗЕ

Таблица 5-Период следования импульсов

Результаты испытаний считают положительными, если в счетчике функционируют два испытательных выхода, конфигурируемых для формирования импульсов телеметрии по каждому виду энергии и направлению, а постоянная счетчика соответствует значениям, приведенным в таблице 6.

Таблица 6

Убедиться, что все цифры индицируемого параметра отображаются без искажений.

• - активная, реактивная или полная мощность, с индикацией в старшем разряде символов «Р», «Q», «S» соответственно;

• - напряжение сети, с индикацией в старшем разряде символа «U»;

• - ток в линии, с индикацией в старшем разряде символа «I»;

- коэффициент активной мощности, с индикацией в старших разрядах символов «COS»;

- частота сети, с индикацией в старшем разряде символа «F»;

- текущее время в формате ЧЧ- ММ-СС (часы, минуты, секунды);

- число, месяц, год в формате ЧЧ_ ММ_ ГГ (число, месяц, год);

- температура внутри счетчика, с индикацией в младших разрядах размерности «°С».

Убедиться, что все цифры индицируемого параметра отображаются без искажений.

- активная мощность, с индикацией в старшем разряде символа «Р »;

- реактивная мощность, с индикацией в старшем разряде символа «Q»;

- полная мощность, с индикацией в старшем разряде символа «S»;

- и так по кругу.

- по сумме фаз, с включением всех курсоров «Тариф/ Фаза »: «1», «2», «3»;

- по фазе 1, с включением курсора «Тариф/ Фаза 1»;

- по фазе 2, с включением курсора «Тариф/ Фаза 2»;

- по фазе 3, с включением курсора «Тариф/ Фаза 3»; - и так по кругу.

Результат проверки считается положительным, если функционируют кнопки управления «Режим ИНД», «Вид энергии», «Номер тарифа», а на табло ЖКИ отображаются курсоры и информация без искажения символов.

имени М.В.ФРУНЗЕ

Таблица 7

Результаты проверки считают положительными, если формируются записи в журналах открытия/закрытия защитных крышек.

имени М.В.ФРУНЗЕ

Проверку погрешности измерения активной мощности прямого и обратного направления проводить методом сравнения со значением активной мощности, измеренной эталонным счетчиком поверочной установки, при значениях информативных параметров входного сигнала соответствующих испытанию № 4 таблицы 8.

Погрешность измерения активной мощности рассчитывать по формуле (3)

8Р = ^{РиЗм - Ро}-100,                                 (3)

Ро

где 5Р - относительная погрешность измерения активной мощности, %;

Ризм - значение активной мощности, измеренное поверяемым счетчиком, Вт;

Ро    - значение активной мощности, измеренное эталонным счетчиком, Вт.

Результаты испытаний считают положительными, если счетчик соответствует классу точности, постоянная счетчика соответствует значениям, приведенным в таблице 6, погрешности измерений активной энергии и мощности прямого и обратного направления не превышают значений, приведенных в таблице 8, а разность между значениями погрешности при однофазной нагрузке и значениями погрешности при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности равном единице не превышает 1,0 %.

Таблица 8 - Значения информационных параметров входного сигнала при поверке счетчиков активной энергии и мощности прямого и обратного направления

имени М.В.ФРУНЗЕ

Проверку погрешности измерения реактивной мощности прямого и обратного направления проводить методом сравнения со значением реактивной мощности, измеренной эталонным счетчиком установки при значениях информативных параметров входного сигнала соответствующих испытанию № 2 таблицы 9.

Погрешность измерения реактивной мощности рассчитывать по формуле (4)

8Q = ^{Qu3M - Qo}-100,                               (4)

Qo

где 5Q - относительная погрешность измерения реактивной мощности, %;

Qu3M - значение реактивной мощности, измеренное поверяемым счетчиком, вар; Qo - значение реактивной мощности, измеренное эталонным счетчиком, вар.

Таблица 9 - Значения информационных параметров входного сигнала при поверке счетчиков реактивной энергии и мощности прямого и обратного, направления

имени М.В.ФРУНЗЕ

Результаты испытаний считают положительными, если счетчик соответствует классу точности, постоянная счетчика соответствует значениям, приведенным в таблице 6, погрешности измерений реактивной энергии и мощности прямого и обратного направления не превышают значений, приведенных в таблице 9.

• -  57,7 В для счетчиков с номинальным напряжением 3х(57,7-115)/(100-200) В;

• -  230 В для счетчиков номинальным напряжением 3х(120-230)/(208-400) В.

Погрешность измерения напряжения рассчитывать по формуле (5)

Su = ^{иизм - Uo}-100,                                (5)

Uo

где Su     - относительная погрешность измерения напряжения, %;

иизм - значение фазного напряжения, измеренное поверяемым счетчиком, В;

Uo    - значение фазного напряжения, измеренное эталонным счетчиком, В.

Результаты испытаний считают положительными, если вычисленные погрешности измерения фазных напряжений не превышают 0,4 %.

^{1изм - 1о}-100

Io

где   Si    - погрешность измерения тока, %;

1изм - значение тока, измеренное поверяемым счетчиком, А;

Io    - значение тока, измеренное эталонным счетчиком, А.

Результаты испытаний считают положительными, если вычисленные погрешности измерения токов не превышают 0,4 % для 1макс, Ihom и 2,4 % для 0,011ном.

|^;изм — Fo

Sf =             -100,                                         (7)

где Sf - относительная погрешность измерения частоты, %;

Firni - значение частоты, измеренное поверяемым счетчиком, Гц;

Fo - значение частоты, измеренное частотомером Ч3-63, Гц.

Частотомером Ч3-63 измерять период фазного напряжения То. Переключатели частотомера установить в следующие состояния: МЕТКИ ВРЕМЕНИ в состояние «10^-6», МНОЖИТЕЛЬ ПЕРИОДОВ в состояние «10²». Частоту сети вычислять по формуле (8)

Fo =     Гц                                (8)

То

где То - период фазного напряжения, измеренный частотомером, мс.

ПСЧ-4ТМ.05Д Руководство по эксплуатации. Часть 2. Методика поверки

имени М.В.ФРУНЗЕ

Результаты проверки считают положительными, если погрешность измерения частоты не превышает 0,05 %.

R1 - Резистор С 2-33Н-1-68 кОм± 5 %

R2 - Резистор С 2-33Н-1-2,2 кОм±5 %

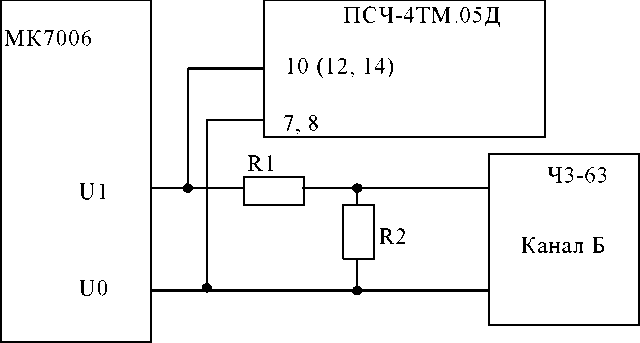

Рисунок 6 - Схема подключения частотомера Ч3-63 для измерения частоты

4.10.8.1 Установить флажки в форме «Измеритель погрешности» как показано на рисунке 7.

4.10.8.2 В строке «Эталон» над каждым интересующем параметром ввести эталонное значение, измеренное эталонным счетчиком установки, относительно которого нужно вычислить погрешность измерения счетчика.

4.10.8.3 Нажать кнопку «Прочитать из прибора», расположенную на панели инструментов генеральной формы. При этом «Конфигуратор СЭТ-4ТМ» производит чтение приведенных в окнах формы параметров, их отображение в соответствующих окнах, усреднение и вычисление погрешности измерения относительно введенных эталонных значений. Рассчитанные относительные погрешности индицируется в соответствующих окнах с размерностью «%».

4.10.8.4 Для проверки погрешностей группы счетчиков (до 6 штук) их сетевые адреса нужно указать в форме «Список адресов», установить флажок «Групповая операция» и повторить п. 4.10.8.3. При этом вычисленные погрешности каждого поверяемого счетчика будут отображаться на отдельной строке формы «Измеритель погрешности».

имени М.В.ФРУНЗЕ

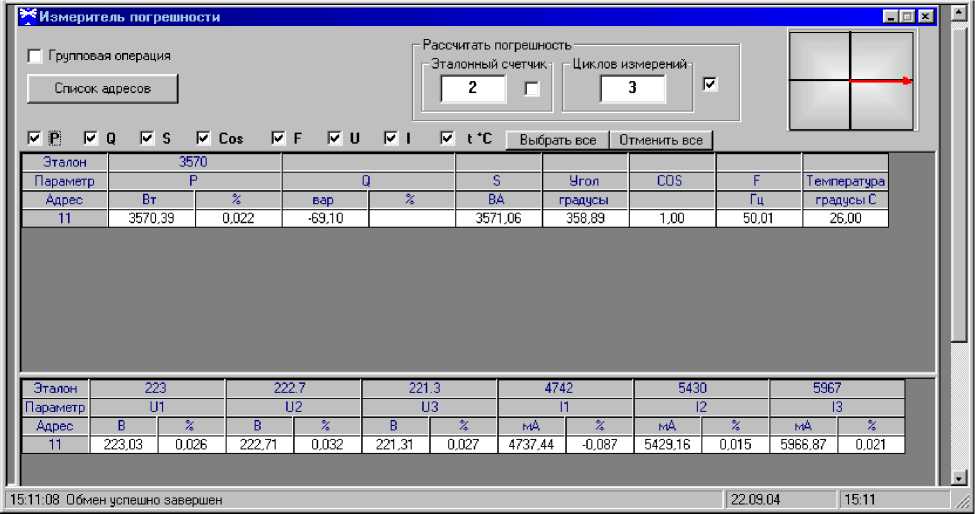

Рисунок 7 - Форма «Измеритель погрешности»

4.11 Проверка точности хода встроенных часов

R1 - резистор С2-33Н-0,25-1,0 кОм ± 5 %

R2 - резистор С2-33Н-0,25-4,3 кОм ± 5 %

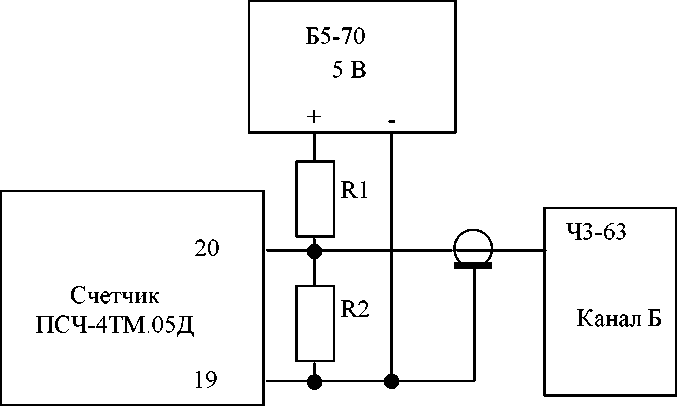

Рисунок 8 - Схема подключения оборудования для проверки точности хода часов

имени М.В.ФРУНЗЕ

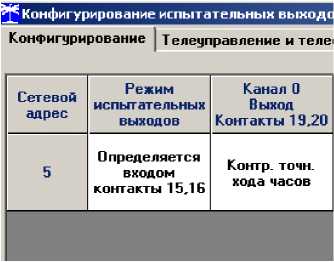

Рисунок 9

• - переключатель РОД РАБОТЫ в состояние «Т» (измерение периода по каналу Б);

• - ручку ВРЕМЯ ИНД. установить в крайнее состояние, вращая против часовой стрелки;

• - переключатель МЕТКИ ВРЕМЕНИ в состояние «10^-7»;

• - переключатель ВРЕМЯ СЧЕТА ms/МНОЖ в состояние «10³»;

• - ручку УРОВЕНЬ (КАНАЛ Б) установить в середину сегмента между меткой «+» и крайним (по часовой стрелке) состоянием ручки.

где   Ata    - точность хода часов, с/сутки;

Тэ    - значение эталонного периода сигнала времязадающего генератора, кото

рое при частоте 512 Гц составляет 1953,125 мкс;

Ти - значение измеренного частотомером периода сигнала времязадающего генератора (без учета коррекции точности хода), мкс;

Кктх - константа коррекции точности хода, введенная в счетчик на стадии регулировки и прочитанная в п. 4.11.5;

86400 - число секунд в сутках с размерностью с/сутки.

Результаты проверки считают положительными, если точность хода часов в нормальных условиях, посчитанная по формуле (9), не превышает ±0,5 с/сутки.

имени М.В.ФРУНЗЕ

Рисунок 10

4.12.5.1 Программа производит последовательную проверку операций считывания параметров и данных и проверку внутренних логических структур и массивов. Последовательность операций проверки и ее результаты отображаются в строках информационного окна формы. По окончанию проверки выдается результат в строке «Соответствие требованиям п. 1.2.20 ТУ» в виде сообщений «ДА» или «НЕТ» с предложением сохранения протокола проверки в базе данных конфигуратора.

4.12.6.1 Для сохранения протокола поверки в базе данных конфигуратора необходимо создать базу данных, если она не создана, и присвоить ей имя. Для создания базы данных нажать кнопку «Создать чистую базу данных» на форме «База данных» из меню «Параметры». Внешний вид формы базы данных приведен на рисунке. 11.

4.12.6.2 При утвердительном ответе на предложение сохранения протокола в базе данных конфигуратор запрашивает путь к базе с выдачей формы обзора файлов компьютера. После выбора файла требуемой базы данных в форме обзора конфигуратор записывает протокол в указанную базу.

имени М.В.ФРУНЗЕ

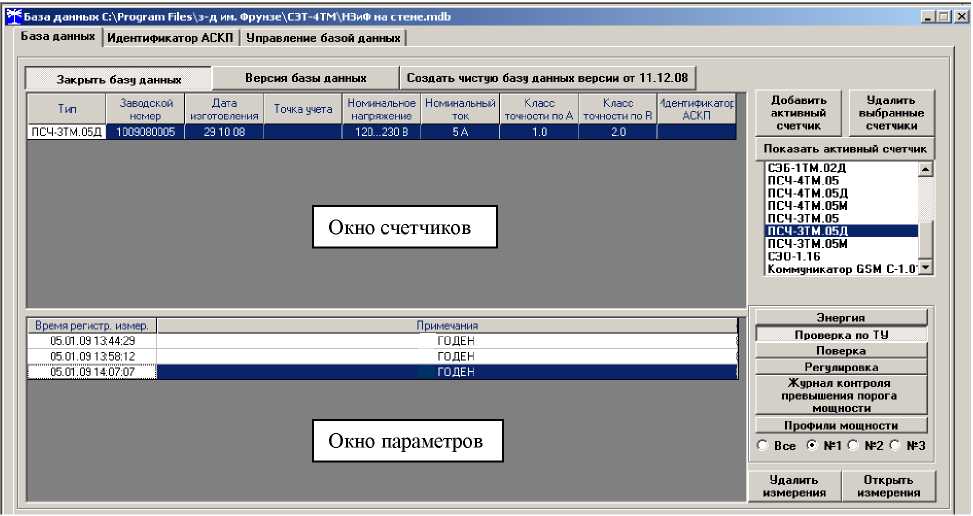

Рисунок 11 - Формы «База данных»

4.12.6.3 Для просмотра сохраненного в базе протокола нужно в окне счетчиков выделить требуемый счетчик (нажатием левой кнопки манипулятора «мышь») и нажать кнопку «Проверка по ТУ» на поле формы. При этом в окне параметров будет выведен список сохраненных протоколов по выбранному счетчику с указанием даты проверки. Выделить требуемый протокол в окне параметров (нажатием левой кнопки манипулятора «мышь») и нажать кнопку «Открыть измерение» на поле формы. При этом формируется файл протокола в формате Word с возможностью просмотра, сохранения в файле под указанным именем или получения твердой копии на бумаге.

• -  скорость обмена по RS-485, п. 3.7.6;

• - флаг «Однонаправленный режим учета по модулю» п. 3.7.8;

• - конфигурацию испытательных выходов и цифрового входа п. 3.8.1.

Результаты проверки считают положительными, если по окончанию проверки в строке «Соответствие требованиям п. 1.2.20 ТУ» выдается сообщение «Да» и отсутствуют ошибки обмена в окне «Состояние обмена».

имени М.В.ФРУНЗЕ

Приложение А (обязательное)

Схемы подключения счетчика к поверочной установке

А.1 Схема подключения счётчика для определения погрешности измерения активной энергии и мощности прямого и обратного направления, частоты, напряжения и тока приведена на рисунке А.1 . Схема подключения счётчика для определения погрешности измерения реактивной энергии и мощности прямого и обратного направления приведена на рисунке А.2 . Схема подключения испытательных выходов счётчика ПСЧ-4ТМ.05Д к эталонному счетчику приведена на рисунке А.3 . Расположение и назначение контактов колодки счетчика для подключения интерфейса RS-485, испытательных выходов, цифрового входа приведены на рисунке А.4 .

Рисунок А.1 - Схема подключения счётчика для определения погрешности измерения активной энергии и мощности прямого и обратного направления, частоты, напряжения и тока

имени М.В.ФРУНЗЕ

Рисунок А.2 - Схема подключения счётчика для определения погрешности измерения реактивной энергии и мощности прямого и обратного направления

Значение I не должно превышать 30 мА и определяется нагрузкой по входу F измерительной установки

Рисунок А.3 - Схема подключения испытательных выходов счётчика ПСЧ-4ТМ.05Д к эталонному счетчику

Рисунок А.4 - Расположение и назначение контактов колодки счетчика для подключения интерфейса RS-485, испытательных выходов, цифрового входа

имени М.В.ФРУНЗЕ

Приложение Б

(рекомендуемое)

Схема подключения счетчиков к компьютеру

Примечания

• 1  Rc - согласующий резистор 120 Ом.

• 2  Монтаж вести экранированной витой парой с волновым сопротивлением р=120 Ом.

• 3 Допускается применение других преобразователей интерфейса, обеспечивающих автоматическое переключение направления передачи и устойчивую работу на выбранной скорости.

• 4 Если применяемый преобразователь интерфейса не имеет вывода GWG, то экран витой пары не подключается к преобразователю, но заземляется со стороны преобразователя.

• 5 Множественные соединения экрана витой пары с землей НЕДОПУСТИМЫ.

• 6 Постоянное напряжение между контактами «17» и «18» при подключенном преобразователе интерфейса, включенном счетчике и при отсутствии обмена по каналу связи должно быть не менее 0,3 В. Полярность напряжения должна соответствовать указанной на схеме.

Рисунок Б.1 - Схема подключения счетчиков к компьютеру через интерфейс RS-485

Рисунок Б.2 - Схема подключения счетчика к компьютеру через оптопорт

ПСЧ-4ТМ.05Д Руководство по эксплуатации. Часть 2. Методика поверки

29
