Методика поверки «Пробники дифференциальные высоковольтные P5200, P5205, P5210 компании "Tektronix, Inc.", США» (МП 43482-09)

УТВЕРЖДАЮ

УТВЕРЖДАЮ

Начальник ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

С.И. Донченко

Инструкция

Пробники дифференциальные высоковольтные Р5200, Р5205, Р5210 компании « Tektronix, Inc.», США

Методика поверки

• 8.5.3  Установить на осциллографе режим входа по постоянному току (DC), коэффициент отклонения 100 мВ/дел (50 мВ/дел для пробника Р5210), коэффициент развертки 200 мкс/дел. Включить режим усреднений, количество усреднений 32.

• 8.5.4  Подключить к выходу постоянного напряжения DC OUT калибратора переход BNC мама - вилка. Далее подключить переход BNC папа - вилка.

• 8.5.5  Скрутить входные провода пробника (см. рис. 2) и подключить оба контакта к выходу положительной полярности адаптера BNC - розетка.



• 8.5.6  Подстроить постоянное смещение напряжения на выходе пробника до нулевого значения.

• 8.5.7  Включить калибратор в режим источника постоянного тока напряжением 500 В.

• 8.5.8  Отображаемая на экране осциллографа линия развертки может сместиться вверх или вниз.

• 8.5.9  По шкале осциллографа определить величину смещения линии развертки.

• 8.5.10 Максимальная величина смещения линии развертки при уровне подавления синфазной помехи 70 дБ (3000 раз) составляет: 500 В +■ 3000 = 0,167 В.

Результаты поверки считать положительными, если линия развертки сместилась не более чем на 167 мВ вверх или вниз от центра экрана. В противном случае пробник бракуется и направляется в ремонт.

• 9.1 При положительных результатах поверки пробника выдается свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемый пробник к дальнейшему применению не допускается. На такой пробник выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин.



  А.С. Гончаров



  А.В. Клеопин

Начальник отдела

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Врио начальника лаборатории

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник НО-1 ФГУП «ВНИИФТРИ»

В.З. Маневич

УТВЕРЖДАЮ

Руководитель ГЦИ СИ -

УТВЕРЖДАЮ

Начальник ГЦИ СИ «Воен гест» 32 ГНИИИ МО РФ

Инструкция

Пробники дифференциальные высоковольтные Р5200, Р5205, Р5210 компании « Tektronix, Inc.», США

Методика поверки

• 1.1 Настоящая методика распространяется пробники дифференциальные высоковольтные Р5200, Р5205, Р5210 (далее по тексту - пробники), компании «Tektronix, Inc.», США, и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Межповерочный интервал - 1 год.

2.1 При поверке выполняют операции, представленные в таблице 1. Таблица 1

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленное в таблице 2.

Таблица 2

дования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 3.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 4.1 К проведению поверки пробника допускаются лица, имеющие высшее или среднее специальное образование, квалификационную группу по электробезопасности не ниже 4 с напряжением до 1000 В, прошедшие инструктаж по технике безопасности при работе с электронным измерительно-испытательным оборудованием, и опыт практической работы.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на приборы, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C         23 ± 5;

• - относительная влажность воздуха, %           65 ± 15;

• - атмосферное давление, кПа (мм рт. ст.)          100 ± 4 (750 ± 30);

• - параметры питания от сети переменного тока:

• - напряжение, В                               220 ± 4,4;

• - частота, Гц                                     50 ± 0,5.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать приборы в условиях, указанных в п. 6.1, в течение 1 ч;

• - выполнить операции, оговоренные в руководстве по эксплуатации на поверяемый пробник (РЭ) по его подготовке к поверке;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев приборов для установления их рабочего режима.

• 8.1.1 Проверка внешнего вида.

Внешний вид пробника проверить в соответствии с требованиями ТД.

При внешнем осмотре проверить:

• - наличие товарного знака компании-изготовителя, серийный номер, год изготовления;

• - состояние лакокрасочного покрытия;

• - чистоту гнезд, разъемов, клемм;

• - отсутствие механических, электрических, химических и тепловых повреждений.

Результаты внешнего осмотра считать положительными, если внешний вид пробника соответствует всем перечисленным требованиям

• 8.1.1 Проверка комплектности.

При проверке установить:

• - наличие ТД;

• - соответствие комплектности пробника требованиям ТД.

Результаты проверки комплектности считать положительными, если комплектность пробника соответствует ТД.

• 8.2.1  Подготовить осциллограф (TDS2014B - при проверке пробника Р5200, TDS3054C - при проверке пробников Р5205, Р5210) и пробник к работе в соответствии с ТД. Подключить пробник к любому каналу осциллографа.

• 8.2.2  С помощью двух наконечников-зажимов из комплекта пробника подключить измерительную головку к контактам PROBE COMP на передней панели осциллографа.

• 8.2.3  Нажать кнопку AUTOSET (или в ручную установить необходимые настройки) на осциллографе для получения устойчивого изображения калибровочного сигнала (меандр) на экране.

Результаты опробования считать положительными если на экране осциллографа набюдается устойчивое изображение калибровочного сигнала (меандр).

• 8.3.1  При проверке пробника Р5200 использовать осциллограф TDS2014B;

При проверке пробника Р5205 или Р5210 использовать осциллограф TDS3054C.

• 8.3.2  Установить в канале 1 коэффициент отклонения 20 мВ/дел, коэффициент развертки 200 мкс/дел. Включить режим усреднений, количество усреднений 32.

• 8.3.3  Подключить к каналу 2 осциллографа сигнал запуска от калибратора (разъем TRIG OUT на задней панели). Установить в канале 2 коэффициент отклонения 2 В/дел.

• 8.3.4  Подключить основной выход калибратора (разъем SIG OUT) к каналу 1 осциллографа.

• 8.3.5  Включить калибратор в режим генерации меандра частотой 1 кГц с амплитудой 0,1 В, на нагрузку 1 МОм.

• 8.3.6  Включить на осциллографе функцию автоматических измерений амплитуды и записать измеренное значение как Ui.

• 8.3.7  Выключить выход калибратора. Отключить кабель от канала 1 осциллографа.

• 8.3.8  Подключить пробник

• - Р5200 к каналу 1 осциллографа TDS2014B;

• - Р5205 или Р5210 к каналу 1 осциллографа TDS3054C.

• 8.3.9  Подключить к выходу SIG OUT калибратора адаптер BNC - розетка.

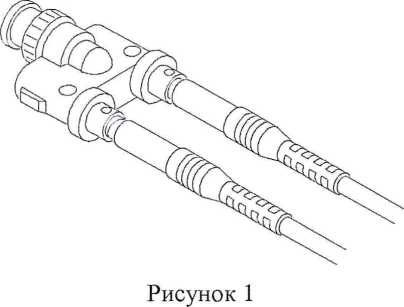

• 8.3.10 Подключить дифференциальные контакты пробника (без каких-либо насадок) к адаптеру BNC - розетка (см. рис. 1).



• 8.3.11 Переключить коэффициент деления пробника в положение 500Х (1000Х для пробника Р5210).

• 8.3.12 Включить калибратор в режим генерации меандра частотой 1 кГц с амплитудой 50 В (с амплитудой 100 В для пробника Р5210), на нагрузку 1 МОм.

Ж На выходе калибратора напряжение опасное для жизни. Не прикасаться к металлическим частям измерительной цепи до выключения выхода калибратора.

• 8.3.13 Включить на осциллографе функцию автоматических измерений амплитуды и записать измеренное значение как U2.

• 8.3.14 Рассчитать погрешность коэффициента деления по формуле:

• 8.3.15 Повторить измерения по пп. 8.3.12. - 8.3.14. установив амплитуду меандра на выходе калибратора 5 В, коэффициент деления пробника 50Х (10В, 100Х - для пробника Р5210).

Результаты поверки считать положительными, если значения погрешности коэффициента деления находятся в пределах ±3 %. В противном случае пробник бракуется и направляется в ремонт.

• 8.4.1  Подключить к выходу переменного напряжения с нормированным значением амплитуды AUX OUT калибратора адаптер BNC - розетка через проходную нагрузку 50 Ом.

• 8.4.2  Подключить дифференциальные контакты пробника (без каких-либо насадок) к адаптеру BNC - розетка (см. рис. 1).

• 8.4.3  Убедиться, что ограничение полосы пропускания пробника выключено. Переключить коэффициент деления пробника в положение 50Х (100Х для пробника Р5210).

• 8.4.4  Подключить пробник

• - Р5200 к каналу 1 осциллографа TDS2014B;

• - Р5205 или Р5210 к каналу 1 осциллографа TDS3054C.

• 8.4.5  Установить на осциллографе коэффициент отклонения 500 мВ/дел (это коэффициент отклонения с учетом коэффициента деления пробника, действительный коэффициент 10 мВ/дел для пробников Р5200, Р5205 и 5 мВ/дел для пробника Р5210). Установить постоянное смещение 0. Коэффициент развертки 10 мкс/дел.

• 8.4.6  Убедиться, что на калибраторе установлена минимальная амплитуда, затем включить выход сигнала.

• 8.4.7  Включить калибратор в режим генерации синусоиды частотой 50 кГц и увеличить амплитуду сигнала до 3 В по показаниям осциллографа.

• 8.4.8  Включить калибратор в режим генерации синусоиды частотой

• - 25 МГц при проверке пробника Р5200;

• - 100 МГц при проверке пробника Р5205;

• - 50 МГц при проверке пробника Р5210;

• 8.4.9  Установить коэффициент развертки осциллографа, при котором отображается около 5 полных периодов синусоиды на экране.

• 8.4.10 Измерить амплитуду сигнала на экране осциллографа, измеренное значение записать в протокол.

Результаты поверки считать положительными, если измеренная амплитуда сигнала на верхней граничной частоте полосы пропускания не менее 2,1 В (2,1 = 0,707*3 - уровень минус 3 дБ). В противном случае пробник бракуется и направляется в ремонт.

• 8.5.1  Переключить коэффициент деления пробника в положение 50Х (100Х для пробника Р5210).

• 8.5.2  Подключить пробник

• - Р5200 к каналу 1 осциллографа TDS2014B;

• - Р5205 или Р5210 к каналу 1 осциллографа TDS3054C.

• 8.5.3  Установить на осциллографе режим входа по постоянному току (DC), коэффициент отклонения 100 мВ/дел (50 мВ/дел для пробника Р5210), коэффициент развертки 200 мкс/дел. Включить режим усреднений, количество усреднений 32.

• 8.5.4  Подключить к выходу постоянного напряжения DC OUT калибратора переход BNC мама - вилка. Далее подключить переход BNC папа - вилка.

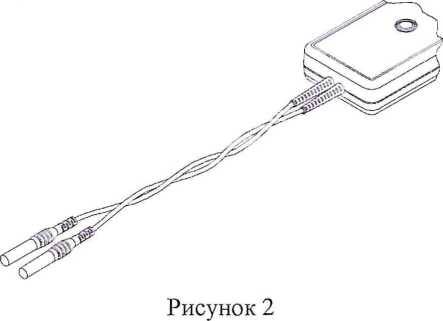

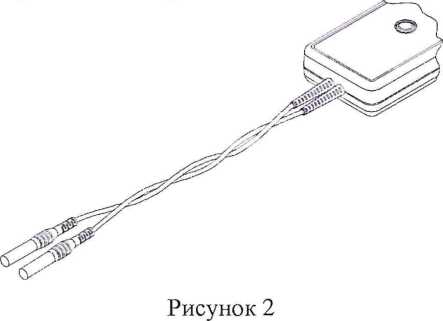

• 8.5.5  Скрутить входные провода пробника (см. рис. 2) и подключить оба контакта к выходу положительной полярности адаптера BNC - розетка.



• 8.5.6  Подстроить постоянное смещение напряжения на выходе пробника до нулевого значения.

• 8.5.7  Включить калибратор в режим источника постоянного тока напряжением 500 В.

• 8.5.8  Отображаемая на экране осциллографа линия развертки может сместиться вверх или вниз.

• 8.5.9  По шкале осциллографа определить величину смещения линии развертки.

• 8.5.10 Максимальная величина смещения линии развертки при уровне подавления синфазной помехи 70 дБ (3000 раз) составляет: 500 В ч- 3000 = 0,167 В.

Результаты поверки считать положительными, если линия развертки сместилась не более чем на 167 мВ вверх или вниз от центра экрана. В противном случае пробник бракуется и направляется в ремонт.

• 9.1 При положительных результатах поверки пробника выдается свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемый пробник к дальнейшему применению не допускается. На такой пробник выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин.



  А.С. Гончаров



  А.В. Клеопин

Начальник отдела

ГЦИ СИ «Воентест» 32 ГНИЛИ МО РФ

Врио начальника лаборатории

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник НО-1 ФГУП «ВНИИФТРИ»

В.З. Маневич
