4 МЕТОДИКА ПОВЕРКИ

• 4.1.1 Настоящая методика поверки распространяется на мультиметры, предусматривает методы первичной и периодической поверок и порядок оформления результатов поверки.

• 4.1.2 Интервал между поверками - 2 года.

• 4.2.1 При проведении поверки должны быть выполнены операции, перечисленные в таблице

23.

Таблица 23 - Операции поверки

• 4.3.1 При проведении поверки применяют средства поверки, указанные в таблице 24.

• 4.3.2 Вместо указанных в таблице 24 средств поверки разрешается применять другие приборы, обеспечивающие измерения метрологических характеристик с требуемой точностью.

• 4.3.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

Таблица 24 - Средства поверки

• 4.4.1 По способу защиты от поражения электрическим током мультиметр соответствует классу 1 по ГОСТ 12.2.007.0-75.

• 4.4.2 Все работы по эксплуатации должны проводиться с соблюдением «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей» в части, касающейся электроустановок до 1000 В, а также в соответствии с инструкциями и правилами техники безопасности, действующими на месте эксплуатации.

• 4.5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C..................от 15 до 25,

• - относительная влажность воздуха, %....................от 30 до 80,

• - атмосферное давление, кПа................................от 84 до 106.

Питание от сети переменного тока

• - напряжение, В ................................................от 198 до 242,

• - частота, Гц.....................................................от 45 до 55.

• 4.5.2 К поверке допускаются лица, аттестованные на право поверки средств измерений электрических величин, изучившие техническую и эксплуатационную документацию и прошедшие инструктаж по технике безопасности.

• 4.6.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - проверить наличие технической документации и укомплектованность мультиметра в соответствии с требованиями технической документации;

• - разместить мультиметр на рабочем месте, обеспечив при этом удобство работы и исключив попадания на прибор прямых солнечных лучей.

• 4.6.2 Установка нуля

Перед началом поверки на каждом поддиапазоне измерения - напряжения постоянного/переменного тока, силы постоянного/переменного тока, сопротивления, электрической ёмкости и индуктивности - провести пробную установку нуля. Установка нуля происходит автоматически после запуска программы калибровки.

Для запуска программы необходимо выбрать режим (DCV; DCI; R; Cap; Ind) и включить программу калибровки нажатием кнопок | Shift «LCF»

При измерении напряжения постоянного тока, силы постоянного тока и сопротивления и индуктивности установку нуля производить при подключенном на вход прибора и замкнутом накоротко (на стороне подключения к клеммам мультиметра) кабеля

Установку нуля в режиме измерения емкости производить с подключенным и разомкнутым кабелем

При проведении установки нуля положение кабеля не должно изменяться

Зафиксировать показания поверяемого прибора.

Результаты операции считают положительными, если на индикаторе мультиметра отсутствует сообщение о недопустимом значении смещения нуля в процессе калибровки, а отклонения нулевых показаний, индицируемых на индикаторе прибора во всех режимах и на всех диапазонах, не выходят за пределы значений, указанных в таблице 25.

Таблица 25 - Допускаемые отклонения

• 4.7 Проведение поверки

При проведении внешнего осмотра проверяют соответствие мультиметра следующим требованиям:

• - отсутствие механических повреждений, влияющих на работоспособность прибора;

• - сохранность пломб;

• - наличие и четкость фиксации элементов управления;

• - чистота и прочность крепления присоединительных разъемов;

• - отсутствие дефектов лакокрасочных покрытий и четкость маркировки.

Мультиметры, имеющие дефекты, бракуются и направляются в ремонт.

Для проведения операции опробования мультиметра необходимо включить сетевой выключатель на задней панели прибора в положение «I». Методом визуального наблюдения за информацией, отображаемой на индикаторе, провести проверку индикатора.

После включения мультиметра на двухстрочном жидкокристаллическом индикаторе высвечивается сообщение:

Примечание - значение измеряемого уровня устанавливается близко к нулю на пределе измерения 0,2 В

Для опробования клавиатуры поочередно нажать все кнопки, расположенные под цифровым индикатором, и наблюдать за отображаемой информацией.

Результаты опробования считать положительными, если при включении мультиметра автоматически установился режим измерения постоянного напряжения (основной режим клавиатуры).

• 4.7.3.1 Определение абсолютной погрешности измерений напряжения постоянного тока

Определение абсолютной погрешности измерений напряжения постоянного тока проводят с помощью калибратора универсального Н4-7 с усилителем напряжения. Соединить приборы по схемам, приведенным на рисунках 7 и 8 в зависимости от измеряемого напряжения.

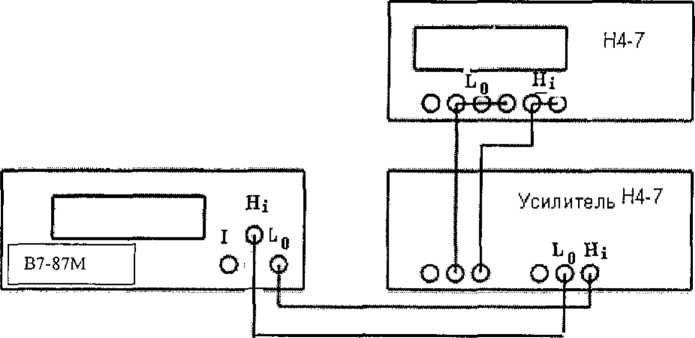

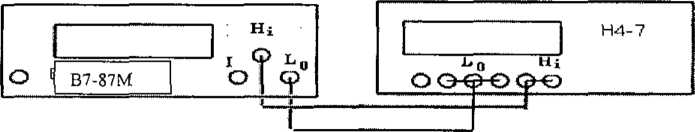

Рисунок 7 - Схема соединения приборов при определении абсолютной погрешности измерений напряжения постоянного и переменного тока до 120 В

Рисунок 8 - Схема соединения приборов при определении абсолютной погрешности измерений напряжения постоянного и переменного тока свыше 120 В

Перед началом измерений провести установку нуля в соответствии с п. 4.6.2.

На вход поверяемого мультиметра подать от калибратора универсального Н4-7 значения постоянного напряжения в соответствии со значениями, приведенными в таблице 26. В диапазонах с верхними значениями 0,2 В, 2 В, 20 В провести измерения в положительной и отрицательной полярности. Рассчитать абсолютную погрешность измерений по формуле (1): Д-и-и_уст,                          (1)

где U - результат измерений, В,

U_ycT - установленное значение напряжения постоянного тока, В.

Таблица 26 - Результаты измерений и значения абсолютной погрешности измеений

напряжения постоянного тока

Результаты поверки считать положительными, если в диапазоне измерений напряжения постоянного тока от 100 мкВ до 1000 В значения абсолютной погрешности находятся в допускаемых пределах, приведенных в графе 5 таблицы 26. В противном случае мультиметр бракуется.

• 4.7.3.2 Определение абсолютной погрешности измерений напряжения переменного тока

Соединить приборы по схемам, приведенным на рисунках 7 и 8 в зависимости от величины измеряемого напряжения переменного тока.

Провести установку нуля в соответствии с п. 4.6.2.

Перевести мультиметр в режим измерений напряжения переменного тока, нажав клавишу «~У» на передней панеле. Провести измерения в точках в соответствии с таблицей 27.

Таблица 27 - Результаты измерений и значения абсолютной погрешности измерений напряжения переменного тока____________________________ ______________________

Рассчитать абсолютную погрешность измерений по формуле (1).

Результаты поверки считать положительными, если в диапазоне измерений напряжения переменного тока от 1 мВ до 200 В включ. в диапазоне частот от 10 Гц до 100 кГц и от 200 до 700 В в диапазоне частот от 10 Гц до 20 кГц значения абсолютной погрешности находятся в допускаемых пределах, приведенных в графе 6 таблицы 27. В противном случае мультиметр бракуется.

• 4.7.3.3 Определение абсолютной погрешности измерений силы постоянного тока

Определение абсолютной погрешности измерений силы постоянного тока проводится при помощи калибратора универсального Н4-7 с преобразователем напряжение-ток Я9-44.

Провести установку нуля поверяемого мультиметра в соответствии с п. 4.6.2.

Подключить приборы по схемам, приведенным на рисунках 9 и 10 в зависимости от величины измеряемого тока.

Провести измерения на отметках в соответствии с таблицей 28.

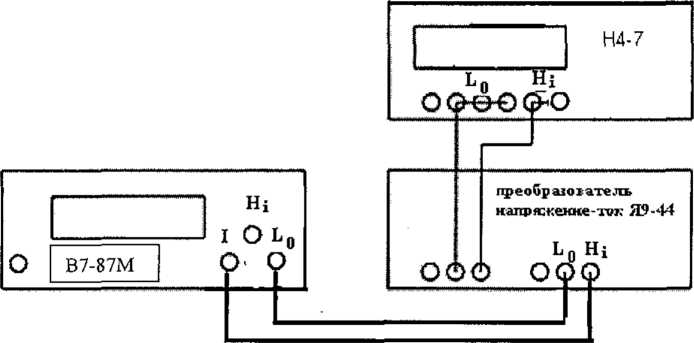

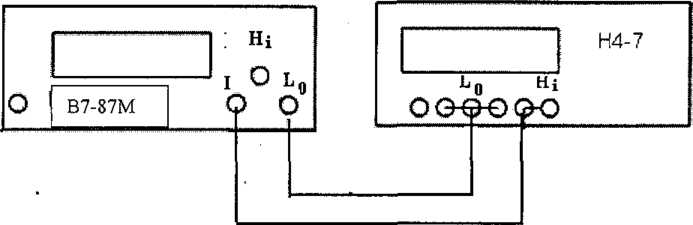

Рисунок 9 - Схема подключения приборов при определении абсолютной погрешности измерений силы постоянного и переменного тока до 2 А

Рисунок 10 - Схема подключения приборов при определении абсолютной погрешности измерений силы постоянного и переменного тока более 2 А

Таблица 28 - Результаты измерений и значения погрешности измерений силы постоянного тока

Рассчитать абсолютную погрешность измерений по формуле (2):

А = 1-1_уст,                                 (2)

где I - результат измерений, А,

1уст - установленное значение силы постоянного тока, А.

Результаты поверки считать положительными, если в диапазоне измерений силы постоянного тока от 0,05 мА до 5 А значения абсолютной погрешности находятся в допускаемых пределах, приведенных в графе 4 таблицы 28.

• 4.7.3.4 Определение абсолютной погрешности измерений силы переменного тока Определение абсолютной погрешности измерений силы переменного тока проводить с помощью калибратора универсального Н4-7 с преобразователем напряжение-ток Я9-44.

Перед началом измерений провести установку нуля поверяемого мультиметра по методике п. 4.6.2.                                                      '             ' '                             ’

Соединить приборы по схемам, приведенным на рисунках 9 и 10 в зависимости от величины силы измеряемого тока.

Установить калибратор Н4-7 в режим воспроизведения силы переменного тока, мультиметр в режим измерения силы переменного тока.

Провести измерения на отметках и частотах, указанных в таблице 29.

Таблица 29 - Результаты измерений и значения абсолютной погрешности измеений силы переменного тока

Рассчитать абсолютную погрешность измерений по формуле (2).

Результаты поверки считать положительными, если в диапазоне измерений силы переменного тока от 1 мА до 5 А в диапазоне частот от 10 Гц до 10 кГц значения абсолютной погрешности находятся в допускаемых пределах, приведенных в графе 6 таблицы 29. В противном случае мультиметр бракуется.

• 4.7.3.5 Определение абсолютной погрешности измерений сопротивления постоянному току

Определение абсолютной погрешности измерений сопротивления постоянному току провести с помощью меры электрического сопротивления постоянного тока многозначной Р3026/2 (до 100 кОм) и магазина сопротивления Р40108 на отметках 1 МОм, 10 МОм и 100 МОм.

Провести установку нуля при работе с каждой мерой сопротивления в соответствии с п. 4.6.2.

Установку нуля в режиме сопротивления проводить при замкнутых накоротко проводах на стороне объекта измерения.

Определение погрешности мультиметра при измерении сопротивления постоянному току проводить в следующей последовательности.

Соединить приборы по схеме, приведенной на рисунке И. К проведению измерений приступить не ранее чем через 5 минут после подключения приборов.

При проведении измерений до 100 кОм подключить к поверяемому мультиметру меру электрического сопротивления постоянного тока многозначную Р3026/2.

При проведении измерений на отметках 1 МОм, 10 МОм и 100 МОм использовать магазин сопротивления Р40108.

Провести измерения в точках в соответствии с таблицей 30.

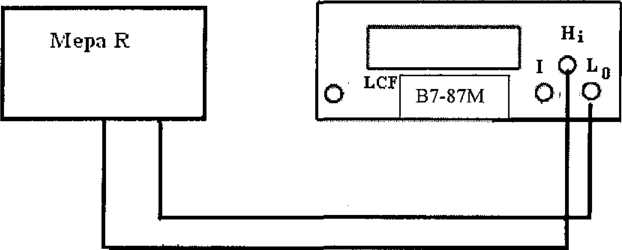

Рисунок 11 - Схема подключения приборов для определения абсолютной погрешности измерений сопротивления постоянному току

Таблица 30 - Результаты измерений и значения абсолютной погрешности измерений сопротивления постоянному току__________________________________________________

Рассчитать абсолютную погрешность измерений по формуле (3):

Л — R — RycT,                               (3)

где R - результат измерений, Ом,

RycT - установленное значение сопротивления, Ом.

Результаты поверки считать положительными, если в диапазоне измерений сопротивления постоянному току от 0,05 Ом до 200 МОм значения абсолютной погрешности находятся в допускаемых пределах, приведенных в графе 4 таблицы 30.

• 4.7.3.6 Определение абсолютной погрешности измерений частоты

Определение абсолютной погрешности измерений частоты проводят с помощью генератора сигналов высокочастотного Г4-229 (далее - генератор) при минимальном уровне сигнала 0,25 В.

Соединить приборы по схеме, приведенной на рисунке 12.

На вход поверяемого мультиметра подать сигнал U= 0,25 В частотой 10 Гц, 1 кГц, 10 МГц с выхода «I» генератора, 100 МГц и 1 ГГц с основного выхода генератора.

B7-87M

Г4-239

Рисунок 12 Схема соединения приборов для определения абсолютной погрешности измерений частоты

Таблица 31___________________________________________________________________________

Результаты поверки считать положительными, если в диапазоне измерений частоты от 0,3 Гц до 1 ГГц значения абсолютной погрешности находятся в допускаемых пределах, приведенных в графе 4 таблицы 31. В противном случае мультиметр бракуется.

• 4.7.3.7 Определение абсолютной погрешности измерений электрической ёмкости

Перевести поверяемый мультиметр в режим измерения электрической ёмкости, дважды нажав кнопку «LCF».

Провести обнуление мультиметра нажатием кнопок « SHIFT» и «LCF».

Подключить приборы по схеме, приведенной на рисунке 13, не подключая контакты проводников к магазину ёмкости Р5025. Дождавшись окончания обнуления, подключить магазин электрической ёмкости и провести измерения на отметках, приведенных в таблице 32. Выбор диапазона измерений поверяемого мультиметра осуществляется только в автоматическом режиме.

Рисунок 13 - Схема подключения приборов для определения абсолютной погрешности измерений электрической ёмкости

Таблица 32 - Результаты измерений и значения абсолютной погрешности измерений электрической ёмкости

Рассчитать абсолютную погрешность измерений по формуле (4):

Д = С-С_уст,                            (4)

где С - результат измерений, Ф,

Су_СТ- установленное значение электрической ёмкости, Ф.

Результаты поверки считать положительными, если в диапазоне измерений электрической ёмкости от 101 пФ до НО мкФ значения абсолютной погрешности находятся в допускаемых пределах, приведенных в графе 4 таблицы 32. В противном случае мультиметр бракуется.

• 4.7.3.8 Определение абсолютной погрешности измерений индуктивности

Определение абсолютной погрешности измерений индуктивности в диапазоне от 10 мкГн до 100 мГн провести с помощью мер индуктивности и добротности Р593.

Определение абсолютной погрешности измерений индуктивности на отметке 200 мГн провести с помощью меры индуктивности Р596.

Перевести мультиметр в режим измерений индуктивности, однократно нажав кнопку «LCF». Подключить приборы по схеме, приведенной на рисунке 14, замкнув накоротко выводы проводников между собой.

Провести обнуление поверяемого мультиметра нажатием кнопок « SHIFT» и «LCF» (стрелка вниз).

Провести измерения на отметках в соответствии с таблицей 33.

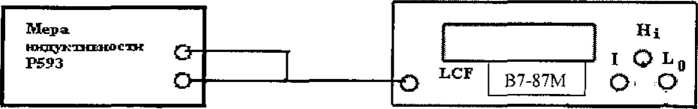

Рисунок 14 - Схема подключения приборов для определения абсолютной погрешности измерений индуктивности

Таблица 33 - Результаты измерений и значения абсолютной погрешности измерений индуктивности_________________________________________________________________

Результаты поверки считать положительными, если в диапазоне измерений индуктивности от 10 мкГн до 200 мГн значения абсолютной погрешности находятся в допускаемых пределах, приведенных в графе 4 таблицы 33. В противном случае мультиметр бракуется.

Включить мультиметр. Перейти по ссылке Главное меню->Прочее->Информация о приборе. Сравнить номер версии ПО мультиметра с данными, приведенными в таблице 34.

Таблица 34 - Идентификационные данные ПО

Результаты поверки считать положительными, если идентификационные данные совпадают с данными таблицы 34. В противном случае мультиметр бракуется.

• 4.9.1  При положительных результатах поверки оформляется свидетельство о поверке установленного образца в установленном порядке.

• 4.9.2 При отрицательных результатах поверки выдается извещение о непригодности с указанием причины непригодности.

• 4.9.3 Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
