АНАЛИЗАТОРЫ ТЕЛЕВИЗИОННОГО ТРАНСПОРТНОГО ПОТОКА TNS4200

Методика поверки

РТ-МП-3334-441-2017 г. Москва

2017 г.

Настоящая методика распространяется на анализаторы телевизионного транспортного потока TNS4200 (далее - анализаторы TNS4200), изготовленные Nevion Europe AS, Норвегия, и устанавливает порядок и объём их первичной и периодической поверки.

Интервал между поверками - 1 год.

1 Операции поверки

При поверке выполняют операции, перечисленные в таблице 1.

Таблица 1 - Операции, выполняемые при поверке

Наименование операции

Номер пункта методики

Обязательность проведения при поверке

первичной

периодической

Ошибка! Источник ссылки не найден.

6.1

да

да

6.2 Опробование

6.2

да

да

Определение метрологических характеристик:

- проверка частотных диапазонов и определение абсолютной погрешности измерений уровня входного сигнала

6.3

6.3.1

да

да

Определение относительной погрешности измерений соотношения сигнал/шум

6.3.2

да

да

Определение относительной погрешности измерений коэффициента модуляционной ошибки (MER)

6.3.3

да

да

2 Средства поверки

  • 2.1 При проведении поверки анализаторов TNS4200 следует применять средства поверки, приведённые в таблице 2.

Таблица 2- Применяемые средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки, требуемые технические и метрологические характеристики средства поверки

8.3.1-8.3.3

Анализатор телевизионный R&S ETL: диапазон частот 500 кГц - 3 ГГц; погрешность < 0,5 дБ

8.3.1-8.3.3

Тестер телерадиовещательный R&S SFE диапазон частот от 100 кГц до 2,5 ГГц

Примечания

  • 1 Применяемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке.

  • 2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого анализатора TNS4200 с требуемой точностью.

Требования безопасности

  • 3.1 При проведении поверки анализаторов TNS4200 необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

  • 3.2 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с анализаторами TNS4200 и применяемыми средствами поверки и изучившие настоящую методику.

  • 3.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

  • 3.4 Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии и мощных импульсных помех.

3 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт.ст.)

  • - напряжение питающей сети, В

  • - частота питающей сети, Гц

20 ±5;

65 ± 15;

100 ±4 (750 ±30);

220 ± 22;

50 ± 0,5.

4 Подготовка к поверке

Подготовку анализаторов TNS4200 и оборудования, перечисленного в таблице 2, проводят в соответствии с требованиями, изложенными в соответствующих эксплуатационных документах.

Убедиться в выполнении условий проведения поверки.

Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

Проведение поверки

  • 6.1 Внешний осмотр

При внешнем осмотре убедиться в:

  • - комплектности анализаторов TNS4200 в соответствии с «Руководством по эксплуатации»;

  • - отсутствии механических повреждений, влияющих на работоспособность;

  • - чистоте гнезд, разъемов и клемм;

  • - целостность пломб;

  • - целостности лакокрасочного покрытия и четкости маркировки;

  • - отсутствии внутри корпуса незакрепленных предметов.

Результаты внешнего осмотра считать положительными, если анализатор TNS4200 удовлетворяет вышеперечисленным требованиям. Анализаторы TNS4200, имеющие дефекты, к поверке не допускаются.

  • 6.2 Опробование Подключить анализатор TNS4200 по IP / Ethernet на default адрес.

Для этого изменить адрес компьютера, например на 10.0.0.20, и подключить на портМ.1 адрес 10.0.0.10

Изменить адрес устройства на нужный, меняем назад адрес компьютера и подключаемся на заново установленный адрес.

Изменение IP-адрес устройства

Заводская IP конфигурация на Ethernet портах описана в таблице 2

Таблица 2 - Заводская IP конфигурация

Интерфейс

IP-адрес

Маска подсети

Ethernet М.1

10.0.0.10

255.255.255.0

Ethernet М.2

10.0.2.100

255.255.255.0

Ethernet М.3

10.0.3.100

255.255.255.0

Ethernet М.4

10.0.4.100

255.255.255.0

Изменение IP адрес через веб-интерфейс

Пример для Windows 7

Скриншот на рисунке 1 показывает, как настроить сетевой интерфейс в Windows 7, чтобы соединиться с TNS4200 через Ethernet М.1 с заводскими настройками. IP-адрес/ Маска подсети установлены 10.0.0.20/255.255.255.0, маска подсети такая же, что и HaTNS4200, плюс не будет конфликта IP-адресов.

> Control nel ► Network a nd Internet » Network Connections ►

Отцепке * Disable this netwoik device

Diagnose thrs connection Rename this connection View status of this connection Change settings of this connection

Local Area Connection

HetfR) Ethernet Connection Ш7...

local Ana Connection Proparten

Internet Protocol Version 4 (TCP4Pv4) Properties

NewrWno |________________________________________

Correct ueng:

jp IrteKR) Bhomet Connection 1217-LM

L.CriiM».-, -~l

This oorwiccton usee thefolcwing item»:

E ФОегКогМскжЛ Netwoto

£ Д Trend Mtoro MBS 60 RUr Dew

E Д QoS Packet Scheduler

E Д Йа and PMar Sharing for Meroacft Network»

E Hemet Protocol Vemcn 6 (ТСРЛРув)

£ Hemet Pntocol Vaaion 4 fICP/IPv4)

E -*■ ЬпКЧдж Topctogy Discovery Mapper 1/D Diver

£ -4. Link-Layer Topology Diacovary Пеер order

[ imtal... :      Uvnatdl :        Pwportica ]

Dwcrption

Tranaruauon Confrel FHtoool/Hemet Protocol. The default wide ana network protocol *et pnudse oormuricaUon астма dnrene rterconneciod network*

General |

You can gat IP settrigi aaaigned •utomaticaly if your network aupperte thij capabity. Otherwise, you need to aak your nateert admrKbator for tw appropriate IP ca tenge.

Obtain an IP addreee automata!?

b lite the Mowing P adef earn

[P address:

SgbnetnaMc

Defadt gateway:

10 . 0 .0 .20

-f. Hag the fetowrgDNS terver addrauec

preferred DNS icrvn:

Marote DNS awert

Vatdate settcijj »jpon tart

OKI Owl

Рисунок 1 - Установка статического IP-адреса 10.0.0.20 в Windows 7

IP address 10 , 0   .0   .10    /    24

Subnet mask: 255.235.255.0

Неийм

Destination

Netmask

Gateway

Metric    Interface

• Ethernet M.l

IP Interface Ethernet Ethernet Alarm*

Enable; tt/|                                        Preferred IGMP version: I Auto       ж j

| Apply | 0 Refresh j 4- Add Chid VLAN , | 4» Add Defautt Gateway

Рисунок 2 - Конфигурация сетевых настроек через веб-интерфейс

Подключить кабель Ethernet непосредственно между ПК и Ethernet портом управления TNS4200. Настройте ПК так, чтобы быть в той же подсети, что и TNS4200. Смотри Рисунок 1.

Открыть веб-браузер и введите заводской IP-адрес выбранного интерфейса в адресной строке браузера (например http://10.0.0.10 для Ethernet М.1). Войдите в GUI под именем пользователя admin и паролем администратор asalvador.

Перейти к меню Network-> Ethernet М.1 в графическом интерфейсе и установите правильный IP адрес. Нажмите «apply», чтобы активировать новые параметры. Рисунок 2 показывает отображение GUI на экране.

Q TNS4200

С С] 10.0.0.10/#mt=3&sin=1010600&tab=0

TNS4Z00    0

*

1 -al

& 1

nevi n

Inputs

T3 id; 2241 Original ttetvicrk Id: 1999

Total rate-. 27.144 MbiV

Effective rate: 4.334 Mbit/s

Inputs Overview

0ASt M.l

0 *31 M.3

AS1 M.4

О DVB-S/S2 2.1

О DVB-3/32 2.2

О DVB-T/T2 3.2 [Ho service(s))

d

TS Modei j DVB

Advanced Monitoring 1 jV)

T2-M1 analysis: (Z DVB-MIP analysis; jVj

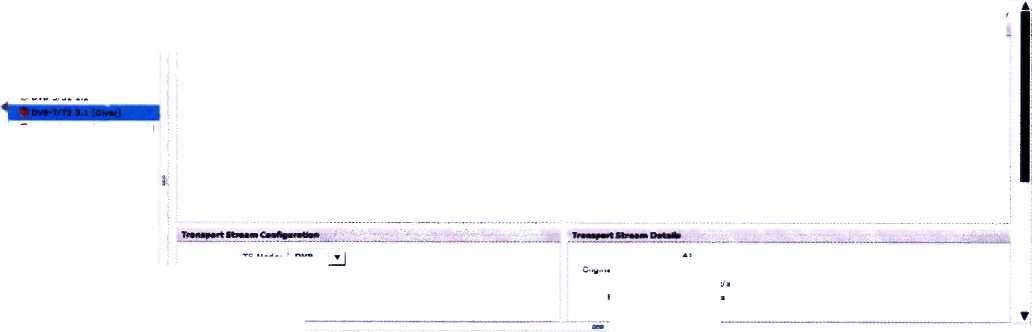

Рисунок 3 - таблица текущих считываемых и устанавливаемых параметров для DVB-

T/T2.

Для опробования анализатора TNS4200 выполнить следующие процедуры.

Установить на тестере R&S SFE режим формирования цифрового телевизон-ного сигнала:

  • - Предварительная установка (Preset);

  • - Freq-498 МГц;

  • - Level - минус 40 дБм;

  • - Вид модуляции «Digital» (ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ);

  • - Стандарт - на выбор DVB-T/T2;

  • - Channel BAND - на выбор 7 либо 8 МГц;

  • - Constellation - 64QAM;

  • - TS Player «Вкл».

Подать сигнал с выхода тестера R&S SFE на вход анализатора TNS4200. В вкладке

I

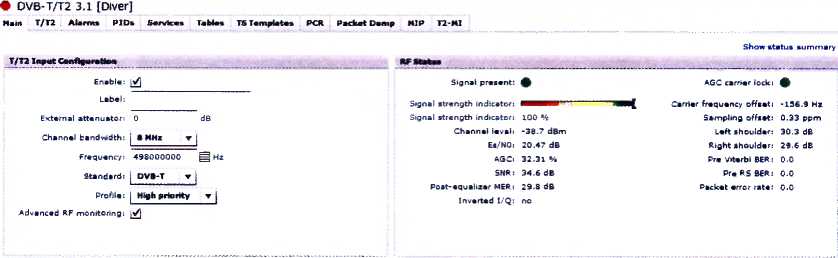

«inputs» сконфигурировать настройки анализатора TNS4200 в соответствии с предустановленными на тестере R&S SFE. Нажать Apply. Наблюдать на экране в графе RF Status параметры входного сигнала.

Результаты опробования считаются удовлетворительными, если в графе RF Status отображаются параметры входного сигнал.

  • 6.3 Определение метрологических характеристик

  • 6.3.1 Проверка частотных диапазонов и определение абсолютной погрешности измерений уровня входного сигнала

Выполнить соединение приборов в соответствии с рисунком 1.

Тестер телерадиовещательный R&S SFE

RF OUT

I

I

I

I

l I

I

Анализатор телевизионный R&S ETL

RFIN

Анализатор

TNS4200

RF

Рисунок 1 - схема подключения

Произвести подключение анализатора TNS4200 к ПК в соответствии с руководством по эксплуатации.

Установить на тестере R&S SFE режим формирования цифрового телевизионного сигнала

  • - Предварительная установка (Preset);

  • - Freq-48 МГц;

  • - Level - минус 90 дБм;

  • - Вид модуляции «Digital» (ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ);

  • - Стандарт DVB-T/T2 (проверить в каждом стандарте);

  • - Channel BAND - 8 МГц;

- Constellation -64QAM;

- TS Player «Вкл».

С выхода RF out тестера телерадиовещательного R&S SFE сигнал подать на вход ТВ анализатора телевизионного R&S ETL, с помощью которого провести измерения по точкам, указанным в таблице 4, полученные результаты занести в таблицу 4. Затем кабель отсоединить от анализатора ETL и подключить к RF входу анализатора TNS4200. С помощью вкладки Monitoring провести измерения по точкам в соответствии с таблицей 4.

Таблица 4 -

Параметры выходного сигнала тестера R&S SFE

Измеряемые параметры

Пределы допускаемой абсолютной погрешности

Измеренный уровень анализатором ETL, дБм

Измеренный уровень анализатором TNS4200, дБм

Частота Fbhx, МГц

Уровень Ubhx, дБм

Заданный режим

Температура окружающего воздуха Т = (20 ± 5)0 С

48

-85

± 2 дБм

-40

-20

нишк

200

-85

-

± 2 дБм

-40

-20

1 •      • Т* ■ ■

.... ........

226

-85

± 2 дБм

-40

-20

.     '        '       .                   ........х...      ■ 1 > X '           : ' ' ''

474

L.

-85

± 2 дБм

-40

-20

---------.. 1 .’мыьл ■ чщчиш      ' - ’•iwa

600

-85

-40

±2 дБм

Абсолютную погрешность рассчитать по формуле 1

-85

-40

-20

AU = Ди изм 1 ~ Дцизм2,

где Диизм1 - измеренный уровень анализатором TNS4200

АиизмЗ - измеренный уровень анализатором телевизионным ETL (эталон)

(1)

Результаты поверки считаются удовлетворительными, если частотный диапазон соответствует установленным значениям таблицы 4 и абсолютная погрешность измерений уровня входного сигнала не превышает предела допускаемого значения ± 2 дБм.

  • 6.3.2 Определение относительной погрешности измерений соотношения сигнал/шум.

Установить на тестере R&S SFE режим формирования цифрового телевизионного сигнала.

  • - Предварительная установка (Preset);

  • - Freq - 500 МГц;

  • - Level - минус 30 дБм;

  • - Вид модуляции «Digital» (ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ);

  • - Стандарт DVB-T/T2 (проверить в каждом стандарте);

  • - Channel BAND - 8 МГц;

  • - Constellation -64QAM;

  • - NOISE - add, - уровень c/n от 5 до 40 дБ (переключать с шагом 5);

  • - TS Player «Вкл».

С выхода 50 Ом тестера телерадиовещательного R&S SFE сигнал подать на вход анализатора телевизионного R&S ETL, с помощью которого измерить параметр сигнал/шум выходного сигнала тестера телерадиовещательного R&S SFE в диапазоне от 5 до 40 дБ. Занести результат в таблицу 5.

Затем кабель отсоединить от анализатора ETL и подключить к RF входу анализатора TNS4200.

Выбрать закладку "RF" в окне "Settings", задать частоту 500 МГц, нажать кнопку start (начать измерения). Затем выбрать вкладку "Monitoring" и провести измерения C/N по точкам в соответствии с таблицей 5.

Таблица 5 - измерение отношение сигнала к шуму

Тестер

телерадиовещательный SFE установленный уровень C/N

Измеренно значение 1V

е

IER

ETL

(опорное измеренное значение)

TNS4200

Допуск

5 дБ

± 2 дБ

10 дБ

15 дБ

20 дБ

25 дБ

30 дБ

35 дБ                :

40 дБ

Результаты испытаний считаются удовлетворительными, если относительная погрешность измерений сигнал/шум не превышает значения ± 2 дБ в диапазоне значений для стандартов DVB-T/T2 от 5 до 40 дБ-

  • 6.3.3 Определение относительной погрешности измерений коэффициента модуляционной ошибки (MER)

Выполнить соединение приборов в соответствии с рисунком 1.

Установить на тестере R&S SFE режим формирования цифрового телевизионного сигнала:

  • - Предварительная установка (Preset);

  • - Freq - 500 МГц;

  • - Level - минус 30 дБм;

  • - Вид модуляции «Digital» (ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ);

  • - Стандарт DVB-T/T2 (проверить в каждом стандарте);

  • - Channel BAND - 8 МГц;

  • - Constellation -64QAM;

  • - NOISE - add, - уровень c/n от 25 до 33 дБ (переключать с шагом 3);

  • - TS Player «Вкл».

С выхода 50 Ом тестера телерадиовещательного R&S SFE сигнал подать на вход анализатора телевизионного R&S ETL, с помощью которого измерить параметр MER выходного сигнала тестера телерадиовещательного R&S SFE в диапазоне от 25 до 33 дБ. Занести результат в таблицу 6.

Затем кабель отсоединить от анализатора ETL и подключить к RF входу анализатора TNS4200.

Выбрать закладку "RF" в окне "Settings", задать частоту 500 МГц, нажать кнопку start (начать измерения). Затем выбрать плагин "Monitoring" и провести измерения MER по точкам в соответствии с таблицей 6.

Таблица 6 - измерение параметра MER

Тестер телерадиовещательный SFE установленный уровень C/N соответствует значению MER

Измеренное значение MER

ETL (опорное измеренное значение)

TNS4200

Допуск

25 дБ

± 2 дБ

28 дБ

ЗОдЕ

33 дБ

Результаты поверки считаются удовлетворительными, если относительная погрешность измерений коэффициента модуляционной ошибки (MER) не превышает значения ± 2 дБ в диапазоне от 25 до 33 дБ.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 При положительных результатах поверки выдается свидетельство о поверке в соответствии с приказом Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015. Знак поверки наносится на свидетельство о поверке.

  • 7.2 При отрицательных результатах поверки оформляют извещение о непригодности установленного образца. Результаты предыдущей поверки аннулируются (аннулируется свидетельство о поверке).

Заместитель начальника лаборатории № 441 ФБУ «Ростест-Москва»

С.В. Подколзин

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
