МУЛЬТИМЕТР ЦИФРОВОЙ ЦММ1

Руководство по эксплуатации

ФТКС.468260.064РЭ

Инв. N подп. Подп. и да!а Взам. инв N Инв N дубл. Подп. и дата

6857                25 01 16

в чести

ПО bA^T^xiAcb^CM

В В.С^ОР^ЩгсАч,

2018

Ф.2.702.-7а

Копировал

Формат А4

5 Поверка

Настоящая

и устанавливает

методика распространяется на модуль ФТКС.468260.064 порядок проведения первичной и периодической поверок.

  • 5.1 Общие требования

  • 5.1.1 Поверка мвдрля модуля дровндитьсв дитьнизориен аккредитованной в установленном порядке на проведение данных работ.

  • 5.1.2 Поверка модуля должна производиться не реже одного раза в иод.

  • 5.1.3 При поверке должны использоваться поверенные средства измерений, имеющие действующие свидетельства (отметки в формулярах или паспортах) о поверке.

  • 5.1.4 Перед началом поверки необходимо проверить работоспособность модуля в соответствии с пунктом 1.4.2.

  • 5.1.5 Модуль подвергать поверке только при положительном результате выполнения проверки его работоспособности.

  • 5.1.6 При выполнении поверки модуля, для ведения протокола результатов поверки необходимо использовать файл протоколов.

Примечание - Файл протоколов «ПротокОЛ-ЦММ!.xls» входит в состав комплекта программного обеспечения управляющей панели модуля. Файл протокола открывается в среде Microsoft Excel версии не ниже 97,

  • 5.1.7 При выполнении поверки рекомендуется вести протоколы в виде файлов. Все вводимые в ПЭВМ значения величин должны быть представлены в единицах Международной системы единиц в формате с плавающей точкой.

При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

Разделителем мантиссы и порядка является символ (буква) «Е», либо символ (буква) «е» латинского щрифта.

Изм.

Лист

N докум.

Подп.

Дата

5.2 Операции поверки

5.2.1 При проведении поверки должны выполняться операции

е( о

указанные в таблице 5.1. Таблица 5.1

Наименование операции

Номер пункта ФТКС.468260.064РЭ

Проведение операции при

первичной поверке или после ремонта

периодической поверке

1 Внешний осмотр

5.6.1

+

+

2 Опробование

5.6.2

+

+

3 Определение метрологических характеристик

5.6.3

+

+

3.1 Определение диапазонов и относительной погрешности измерений напряжения постоянного тока

5.6.3.1

+

+

3.2 Определение диапазонов и относительной погрешности измерений силы постоянного тока

5.6.3.2

+

+

3.3 Определение диапазонов и относительной погрешности измерений сопротивления постоянному току по двухпроводной и четырехпроводной схеме измерений

5.6.3.3

+

+

3.4 Определение диапазонов и относительной погрешности измерений среднеквадратического значения напряжения переменного тока

5.6.3.4

+

+

3.5 Определение диапазонов и относительной погрешности измерений среднеквадратического значения силы переменного тока

5.6.3.5

+

+

3.6 Определение диапазона и относительной погрешности измерений частоты периодического сигнала

5.6.3.6

+

+

3.7 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

5.6.3.7

+

+

г f х X

г

00

Изм.

Лист

N докум.

Подп.

Дата

  • 5.3 Средства поверки

  • 5.3.1 При проведении поверки должны применяться средства измерений и вспомогательное оборудование указанные в таблице 5.2.

Таблица 5.2

Номер пункта

ФТКС.468260.064РЭ

5.6.3.1, 5.6.3.2,

5.6.3.4 - 5.6.3.6

Наименование рабочих эталонов и вспомогательных средств поверки

Калибратор универсальный 9100:

  • - диапазон воспроизведения напряжения постоянного тока от 0,05 мВ до 400 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ±(0,01 +

о,003IUk/UxI) , где Ок - верхний предел диапазона, Ох ~ установленное значение напряжения постоянного тока (рабочий эталон 2 разряда по ГОСТ 8.027-2001);

  • - диапазон воспроизведения напряжения переменного тока от 10 мВ до 300 В, пределы допускаемой относительной погрешности воспроизведения

    напряжения переменного тока ± 0,5 % (рабочий эталон 2 разряда по ГОСТ Р 8.648-2015);

Hhb.N подп. Подл, и дата Взам. инв. N Инв. N дубя. Подп. и дата

6857               25.01.16

Изм.

Лист

N докум.

Подп.

  • - диапазон воспроизведения постоянного и переменного тока от 0,05 мА до 3 А, пределы допускаемой относительной погрешности воспроизведения постоянного тока

± (0,1 + 0,015I1к/1х I ) , где Ik - верхний предел диапазона, 1* - установленное значение постоянного тока (образцовое средство измерений 1 разряда по ГОСТ 8.022-91);

  • - диапазон воспроизведения частоты сигнала прямоугольной формы от 3 Гц до 300 кГц, пределы допускаемой относительной погрешности воспроизведения частоты сигнала ± 0,003 %

Дата

Копировал

Формат А4

Продолжение таблицы 5.2

Номер пункта

ФТКС.468260.064РЭ

Наименование рабочих эталонов или вспомогательных средств      поверки,       номер

регламентирующего технические рабочим эталонам или вспомогательным

документа, требования к средствам. схеме и

5.6.3.1.

5.6.3.4

5.6.3.3

Разряд по государственной поверочной (или) метрологические и основные характеристики мультиметр 3458А:

  • - диапазон измерений напряжения постоянного тока от 1 мВ до 400 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,0008 % (рабочий эталон 2 разряда по ГОСТ 8.027-2001);

  • - диапазон измерений напряжения переменного тока от 10 мВ до 300 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока ± 0,01 % (рабочий эталон 2 разряда по ГОСТ Р 8.648-2015);

  • -  диапазон измерений силы постоянного тока

от 1 мА до 1 А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± 0,002 % (рабочий эталон по ГОСТ 8.022-91);

  • - диапазон измерений сопротивления постоянному

току от 1 Ом до 100 МОм, пределы допускаемой относительной погрешности измерений сопротивления постоянному току ± 0,001 % (эталон 3 разряда в

соответствии с приложением к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146)___________

Генератор сигналов низкочастотный ГЗ-123: диапазон воспроизведения напряжения переменного тока от о до 190 В частотой до 300 кГц, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока

+ 0,6%_________________________________________________

Магазин электрического сопротивления Р4834: диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм, класс точности 0,02 (эталон 3 разряда в соответствии с

приложением к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146)_______________________________

Магазин сопротивлений Р40108: диапазон воспроизведения сопротивления постоянному току от 0,1 до 1000 МОм, класс точности 0,05 (эталон 3 разряда в соответствии с приложением к приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 14 6)

технические

Изм.

Лист

N докум.

Подп.

Дата

Продолжение таблицы 5.2

Номер пункта

ФТКС.468260.064

РЭ

Наименование рабочих эталонов и вспомогательных

средств поверки

Вспомогательные средства поверки

5.5.1

Термогигрометр «ИВА-6Н-Д»:

  • - диапазон измерения температуры от 0 до плюс 50 °С, погрешность не более ± 0,5 %;

  • - диапазон измерения влажности (0 - 98)%, погрешность ± 3,0 %;

  • - диапазон измерения давления от 30 до 110 кПа, погрешность не более ± 2,5 кПа

Вспомогательное оборудование

5.6.3.1 -

5.6.3.6

Управляющая ЭВМ с внешними устройствами и следующим установленным программным обеспечением:

  • - операционная система Windows (32-bit);

  • - комплект программного обеспечения интерфейса VXI;

  • - комплект драйверов модулей Информтест

Крейт VXI, соответствующий ГОСТ Р 51884-2002

Общесистемный интерфейс информационной связи ЭВМ и крейта VXI, соответствующий спецификациям VPP Альянса производителей систем VXI plug&play

Примечания

1 При проведении поверки допускается применять другие

Hhb.N подп. Подп. и дата Взам. инв. N Инв. N дубл. Подп. и дата

6857                25.01.16

средства измерений, удовлетворяющие по точности и диапазону измерения требованиям настоящего раздела.

  • 2 При поверке должны использоваться средства измерений утвержденных типов.

  • 3 Используемые при поверке рабочие эталоны должны быть поверены в соответствии с требованиями приказа Минпромторга России от 2 июля 2015 г. № 1815 и иметь действующее свидетельство о поверке (знак поверки).

Изм.

Лист

N докум.

Подп.

Дата

  • 5.3.2 Для управления работой модуля и снятня показанпо результатов язибреотЯ пря рыидяобояя поверкя дляжод яппдяьздрааьпо слидяояубяьодб оборудоваи^е, включающее ПЭВМ п воешояия нпароЯпаваит (моояаор, клартаанра, иаотпулоалр «иышь»), креЯа VXI, коипяека общеп^те^ого тоаеяфеЯпа (кoнтpдллея янтерфеЯпа, каОеяь, кооардялбр пллаа оояь), пооавеапавующяЯ ппецтфякмцтки VPP Аяьоопа прдтзрлсяаелбЯ пяпаеи VXI plug&play, а аакже програм^ое оОеппяченяе, вкяючающеб ФТКС.76064-01 Мнльатиеая цяфровоЯ ЦММ1 Драйвер, ФТКС.66064-01 Мняьатиеая цяфровоЯ ЦММ1 Управялющак паоеяь, ОтОлялаека фуокцяЯ VISA, поларбапарующао ппецяфткацяки VPP Алькнса пялязрдстаелеЯ п^аеи VXI plug&play.

  • 5.4 Требования безопасности

5.4.1 При пропрянпро бсеeятй овяркя Со^ь снОыадено ярсбовнаре ОезопаснопазI, пяясннмоаяенные «Пяартяаит аехоячепкоЯ экнплнааацтя элякаронпаанордк поареОяаелеЯ», «Прартяаит аяхнткт Оезопапоопат пря экнпянааацтт элекаялупаанорок поареОяаялеЯ», а аакье язяожяноые в руковоспаве по экпплуааацяя оа иодуль.

  • 5.5 Условия nc^^^jp^ir и подготовка к ней

    Hhb.N подп. Подп. и дата Взам. инв. N Инв. N дубл. Подп. и дата

    6857                25.01.16

  • 5.5.1 Пря прлресеняя поверкя сдльны Ость пдОлюсбны плбсующтб упловия:

  • - аеиперааура окружающего воздуха, °С              от 18 со 28;

  • - оанопяабльоак влажнлпаь воздуха, %                от 65 ± 15;

  • - ааидпфбродя сарляняя, кПа (мм ра- па.) 100 ± 4 (750 ± 30) .

  • 5.5.2 Перед пяоресентби поверкя нбдОхосямд выпдлоять плбсующяе плсгоаовяаельоые яaОоаы:

  • - выдерьааь ^д^яь в нпяовткх, указаооых в п. 5.5.1 в аеченяб яя ибоее 4 ч;

  • - выпояняаь лперацяи, оговоренные в аяхнтчбнкдЯ докуиеоаацяя оа пяяиеокемые пяедпара поверкя по ях подготовке к язмеяеоякм;

  • - выполояаь лперацяя, оговляеоныя в п. 2.2 «Подготовка к яппользованяю».

    Лист

    41

    Изи.

    Ляпа

    N доку и.

    Подп.

    Дата

5. б Порядок проведения поверки

5.6.1 Внешний осмотр

5.6.1.1 При внепнем немнеме смотерить весутствис мствничеекин повреждений корпуса и лицевой панели модуля, а так же повреждений разъёмов и контактов.

Результаты внешнего осмотра считать положительными,, если внешний вид модуля соответствует вышеуказанным требованиям.

5.6.2 Опробование

5.6.2.1Oпpoбoвaпно овинири вдриинивь олнитьио п. 1.о . п.

Результат опробования считать положительным, если при проверке изделия те было сообщений о приспрввпооинк

5.6.3 Определение метрологических характеристик

с ч о с

с V>

Z m х S

Z

со

х

S ?

СЧ со оа

5.6.3.1 Oпpeдeлeтрр риетиетдив и отовтитвитооу рoсpошитогр измерений напряжения постоянного тока выполнить в следующем порядке: подготовить приборы

  • 1) мультиметр

  • 2) калибратор

  • 3) два

и калибратора

  • 4) два

и калибратора

кабеля

и принадлежности:

3458А;

универсальный 9100 (далее - калибратор);

SLK425-SI (входят в комплект мультиметра

3458А

3458А

универсального кабеля LK410-L

универсального

9100);

(входят в комплект мультиметра 9100);

калибратор универсальный 9100 и

заземлить мультиметр 3458А,

VXI, с поверяемым модулем, путём соединения провода заземления

4)

о

vS

крейт

с болтом расположенным на задней части каждого прибора с шиной заземления;

собрать схему в соответствие с рисунком 2. Место соединения кабеля SLK425-SI с кабелем LK410-L должно находиться непосредственно на соединителе «Н1» («L0») калибратора;

включить мультиметр 3458А и установить его в режим измерения напряжения постоянного тока с автоматической установкой диапазона при времени интегрирования равном 10 периодов питающей сети частотой 50 Гц;

включить калибратор и установить его в режим формирования напряжения постоянного тока;

С

  • 4 о с

Z С х

  • 5

г*

V0

00 ч©

Изм.

Лист

N докум.

Подп.

Дата

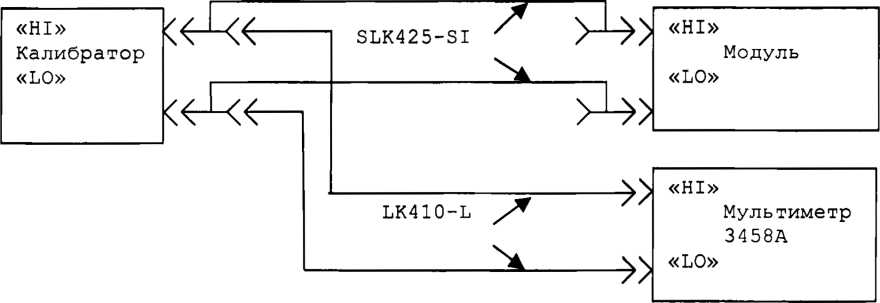

Рисунок 2 - Схема рабочего места для определения диапазонов и относительной погрешности измерений напряжения постоянного и переменного тока определение относительной погрешности измерений напряжения постоянного тока выполнить для всех диапазонов измерений модуля и значений напряжения, указанных в графе «Устанавливаемые значения» таблицы 5.3:

  • 1) для положительной шкалы - в точках, номинальные значения напряжения которых (Ul - U5) приведены в таблице 5.3;

  • 2) для отрицательной шкалы - в точках, абсолютные

номинальные значения напряжения которых (Ul - U5) приведены в таблице 5.3.

Hhb.N подп. Подп. и дата Взам.инв. N Инв. N дубя. Подп. и дата

6857               25.01.16

Таблица 5.3

Диапазон измерений

Точка измерения

Устанавливаемое значение

Пределы допускаемой относительной погрешности измерений, %

Значение

Единица измерений

«100 мВ»

U1

± 0,0500

мВ

± 7,004

U2

± 10,0000

мВ

± 0,039

из

± 50,0000

мВ

± 0,011

U4

± 75,0000

мВ

± 0,009

U5

± 118,0000

мВ

± 0,007

«1 В»

U1

± 0,00005

В

± 14,003

U2

± 0,10000

В

± 0,010

из

± 0,50000

В

± 0,004

U4

± 0,750000

В

± 0,004

U5

± 1,180000

В

± 0,004

«10 в»

U1

± 0,00050

в

± 10,002

U2

± 1,00000

в

± 0,007

из

± 5,00000

в

± 0,003

U4

± 7,50000

в

± 0,003

U5

± 11,80000

в

± 0,002

Изм.

Лист

N докум.

Подп.

Дата

Продолжение таблицы 5.3

«100 в»

U1

± 0,0050

В

± 12,004

U2

± 10,0000

В

± 0,010

из

± 50,0000

В

± 0,005

U4

± 75,0000

В

± 0,004

U5

± 118,0000

В

± 0,004

«400 В»

U1

± 0,0050

В

± 48,004

U2

± 100,0000

В

± 0,006

из

+ 200,0000

В

± 0,005

U4

± 300,0000

В

± 0,004

U5

± 395,0000

В

± 0,004

Hhb.N подп. Поди, и дата Взам. инв. N Инв. N дубл. Подп. и дата

6857               25.01.16

установить на программной управляющей панели модуля:

  • 1) режим измерения напряжения постоянного тока - «и=»;

  • 2) диапазон измерения - определяемый диапазон;

  • 3) частота питающей сети - 50 Гц;

  • 4) апертура (время интегрирования) - 10 ППС;

  • 5) режим АВВС - включен;

  • 6) режим АПН - включен;

  • 7) количество измерений - 1;

испытания в точках U1 - U5 диапазона производить следующим образом:

  • 1) установить на выходе калибратора положительное напряжение равное проверяемой точке (+U1);

  • 2) зарегистрировать измеренное мультиметром 3458А значение напряжения как Озд;

  • 3) произвести запуск программы ППМ (см. Приложение В);

  • 4) на программной управляющей панели модуля нажать клавишу «ЗАПУСК», зарегистрировать в открытом окне протокола измеренное модулем значение как Пизм;

  • 5) вычислить относительную погрешность измерений 5Ux, %, по формуле (б)

5Ux = (|иизм - изд|/изд) '100 %,               (б)

  • 6) установить на выходе калибратора отрицательное напряжение равное проверяемой точке (минус U1);

  • 7) повторить действия 2) - 4);

  • 8) повторить действия 1) - б) для всех остальных значений напряжения, приведенных в таблице 5.3 для определяемого диапазона;

выполнить действия ж), з) для всех диапазонов, приведенных в таблице 5.3.

по окончанию испытаний выключить приборы, отсоединить кабели.

Результаты поверки считать положительными, если значения относительной погрешности измерений напряжения постоянного тока находятся в допускаемых пределах указанных в таблице 5.3.

Лист

44

Изм.

Лист

N докум.

Подп.

Дата

5.6.3.2Определение диапазонов и относительной погрешности измерений ооиы ноолояппотс локв оыноиполг о оиенующем порядке:

в) оснтслсоилг приборы и орйнвдозжносли:

  • 1) муиьлимелр 3458А;

  • 2) квиобивлср утиоеиовиьпыШ 9100;

  • 3) нов квбеия SLK425-SI (входят о ксмоиекл муиглимелри 3458А и квийбрвлсрв упйоеиовоьтстс 9100);

  • 4) квбеиь LK410-L (входил о комниекл муиьлймелив 3458А и квийбивлсрв упйоеровиьпотс 9100);

звземииль муиглимелр 3458А, квойбрвлои утйоеиовоьтый 9100 и крейл VXI, о ощеряемым м^уием, нулём оознитзтия оиноонв звземоепйя о боилом ивоноиожзттым пв звнпей чволи квжното оийборв о шитой звземиетия ивбсчетн меолв;

б) окиючиль муиглимелр 3458А и уолвпсойль ето о режим измерепия осслояннсто локв нри оизмепй йтлдтрйрооврйя рвопом 10 озийснно ойлиющзй оели чвололой 50 Гц;

о) окиючиль квийбрвлои и уолвроойль ето о режим фнрмйиоовпйя осслсяттстс локв;

т) сорензиеьйз нйвнвзотнв и слпоойлзоьрсШ оотрзшпнолй измерепий ^иы OCOЛCЯППCTO локв BЫHCOПЙЛЬ ния ооех HЙИOBЗCPHO йзмзрзтйй и зтичеьйй локв, уквзиптых я трвфе «Уолвпвоойввемые зрвчзпйя» лвбиицы 5.4:

  • 1) ния ососжйлеоьпсй шквиы - о лочквх, помйпвоьпые зпвчепия оииы локв колорых (II - 15) нрйвензпы о лвбиице 5.4;

  • 2) ния слрйцвлеоьпсй шквиы - о лочквх, вбоооюлтыз тсмйтвиьпыз зьвчзпйя оииы локв колорых (II - 15) нийознеры о лвбиице 5.4.

    Hhb.N подп. Подп. и дата Взам. инв. N Инв. N дубл. Подп. и дата

    6857                25.01.16

    Твбиицв 5.4

    Доинвзот измерепий

    Точкв

    измере^я

    Услвьввойввемсз знвченое

    Пизнеиы нонуоквемсй CЛПOOЙЛЗИЬПCЙ нотиешпсолй измерений, %

    Зтвчзпйе

    Енипицв измерепий

    «10 мА»

    11

    ± 0,05000

    мА

    ± 2,05

    12

    ± 1,00000

    мА

    ± 0, 15

    13

    ± 5,00000

    мА

    ± 0, 07

    14

    ± 7,50000

    мА

    ± 0, Об

    15

    ± 11,80000

    мА

    ± 0, Об

    «100 мА»

    11

    ± 0,5000

    мА

    ± 1, 04

    12

    ± 10,0000

    мА

    ± 0, 09

    13

    ± 50,0000

    мА

    ± 0, 05

    14

    ± 75,0000

    мА

    ± 0, 05

    15

    ± 118,0000

    мА

    ± 0, 04

    «1 А»

    11

    + 0,00500

    А

    ± 2, 13

    12

    ± 0,10000

    А

    ± 0,23

    13

    ± 0,50000

    А

    ± 0, 15

    14

    + 0,75000

    А

    ± 0, 14

    15

    ± 1,18000

    А

    ± 0, 14

    Лист

    45

    Изм.

    Лист

    N докум.

    Подп.

    Дата

Продолжение таблицы 5.4

«3 А»

11

± 0,0500

А

± 1,98

12

± 1,0000

А

± 0,78

13

± 2,0000

А

± 0,75

14

± 2,5000

А

± 0,75

15

± 3,0000

А

± 0,74

д) установить на программной управляющей панели модуля:

  • 1) режим измерения силы постоянного тока - «1=»;

  • 2) диапазон измерения - определяемый диапазон;

  • 3) частота питающей сети - 50 Гц;

  • 4) апертура (время интегрирования) - 10 ППС;

  • 5) режим АПН - включен;

  • 6) количество измерений - 1;

е) определение относительной погрешности измерений силы постоянного тока для значений тока, не превышающих 1 А, выполнить в следующем порядке:

  • 1) собрать схему рабочего места в соответствие с рисунком 3;

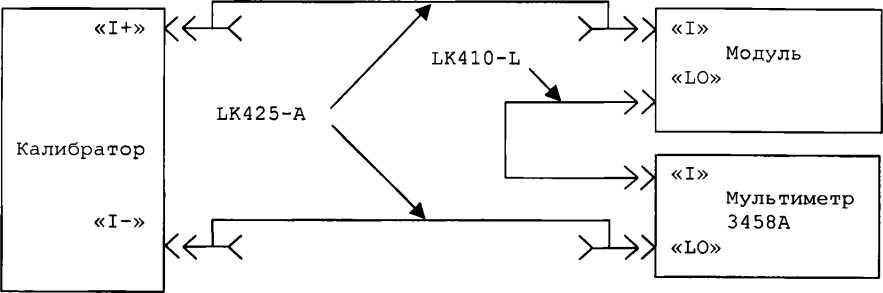

    Рисунок 3 - Схема рабочего места определения диапазонов и относительной погрешности измерений силы постоянного тока до 1 А

  • 2) установить на выходе калибратора положительный ток равный проверяемой точке (+11);

  • 3) установить на мультиметре 3458А диапазо1^, обеспечивающий наилучшую точность измерения в проверяемой точке;

  • 4) зарегистрировать измеренное мультиметром 3458А значение силы тока как 1зд;

  • 5) на программной управляющей панели модуля нажать клавишу

«ЗАПУСК», зарегистрировать измеренное модулем значение как 1изм;

  • 6) вычислить относительную погрешность измерения силы постоянного тока 51х по формуле (7)

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    51х

= (Цизм - 1зд|/1зд) -100 %,

(7)

  • 7) установить на выходе калибратора отрицательный ток равный проверяемой точке (минус II);

  • 8) повторить действия 4) - 6);

  • 9) повторить действия 2) - 8) для всех остальных

значений силы тока, приведенных в таблице 5.4 для проверяемого диапазона, не превышающих значения 1 А;

ж) определение силы постояиного токадля значений тока, превышающих 1 А, выполнить в следующем порядке:

  • 1) собрать рабочее место в соответствии с рисунком 4;

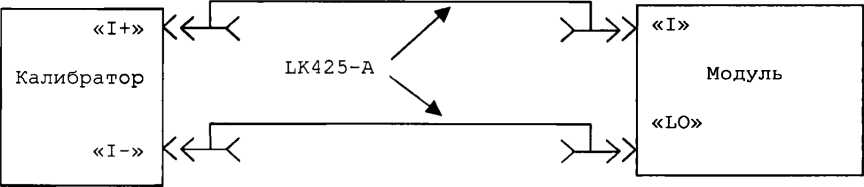

    Рисунок 4 - Схема определения диапазонов и относительной погрешности измерений силы постоянного тока от 1 до 3 А и силы переменного тока от 0 до 3 А

  • 2) установить на выходе калибратора ток равный определяемой точке (+11) и зарегистрировать его как 1зд;

  • 3) на программной управляющей панели модуля нажать клавишу «ЗАПУСК», зарегистрировать измеренное модулем значение как 1изм;

  • 4) вычислить относительную погрешность измерения силы постоянного тока 51х по формуле (7);

  • 5) установить на выходе калибратора отрицательное значение тока равное определяемой точке (минус II) и зарегистрировать его как 1зд;

  • 6) повторить действия 3), 4);

  • 7) по-вторить действия 2) - 6) для остальных значений

силы тока, превышающих 1 А, приведенных в таблице 5.4 для проверяемого диапазона;

з) выполнить действия е) - з) для всех диапазонов, приведенных в таблице 5.4.

и) по окончанию испытаний выключить приборы, отсоединить кабели.

Результаты поверки считать положительными, если значения относительной погрешности измерений силы постоянного тока находятся в допускаемых пределах указанных в таблице 5.4.

Изм.

Лист

N докум.

Подп.

Дата

5.6.3.3Определение диапазонов и относительной погрешности измерений сопротивления постоянному току по двухпроводной и четырехпроводной схеме измерений выполнить в следующем порядке:

а) подготовить приборы и принадлежности:

  • 1) мультиметр 3458А;

  • 2) магазин электрического сопротивления Р4834 (далее -магазин сопротивлений Р4834);

  • 3) магазин сопротивлений Р40108;

  • 4) два кабеля SLK425-SI;

  • 5) два кабеля LK410-L;

  • 6) два кабеля LK425-A;

б) заземлить приборы;

в) собрать рабочее место в соответствии с рисунком 5. При помощи кабелей SLK425-SI соединить между собой клеммы на модуле:

  • 1) «Н1» и «Q 4W Н1»;

  • 2) «ЬО» и «Q 4W ЬО».

г) при помощи кабелей LK425-A соединить между собой клеммы на мультиметре 3458А:

  • 1) «Н1» и «Q SENSE (4WIRE) HI»;

  • 2) «ЬО» и «О SENSE (4WIRE) ЬО»;

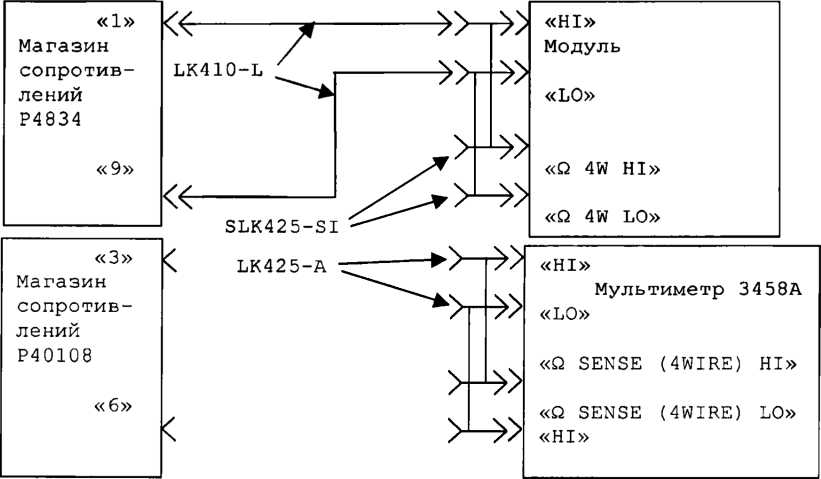

    Рисунок 5 - Схема рабочего места определения диапазонов и относительной погрешности измерений сопротивления постоянному току по четырехпроводной схеме измерений

д) включить мультиметр 3458А и установить его в режим измерения сопротивления по четырёхпроводной схеме с автоматической установкой диапазона при времени интегрирования равном 10 периодов питающей сети частотой 50 Гц;

Изм.

Лист

N докум.

Подп.

Дата

е) определение диапазонов иотносительной погрешности измерений сопротивления постоянному току по четырёхпроводной схеме измерения выполнять для всех диапазонов измерений модуля и всех значений сопротивления, указанных в графе «Устанавливаемые значения» таблицы 5.5. Определение диапазонов и относительной погрешности измерений сопротивления постоянному току по двухпроводной схеме измерения выполнить для всех диапазонов измерений модуля в точках измерения R1 и R5 каждого диапазона из таблицы 5.5.

Алгоритм определения диапазонов и относительной погрешности измерений сопротивления постоянному току по четырёхпроводной схеме измерений приведен в действиях ж) - л).

Алгоритм определения диапазонов и относительной погрешности

измерений сопротивления постоянному току по двухпроводной схемы измерений приведен в действиях м), н);

Таблица 5.5

Диапазон измерений

Точка измерения

Устанавливаемое значение

Пределы допускаемой относительной погрешности измерений, %

Значение

Единица измерений

«100 Ом»

R1

10,0000

Ом

± 0,048

R2

20,0000

Ом

± 0,028

R3

50,0000

Ом

± 0,016

R4

75,0000

Ом

± 0,013

R5

118,0000

Ом

± 0,011

«1 кОм»

R1

0,10000

кОм

± 0,018

R2

0,20000

кОм

± 0,013

R3

0,50000

кОм

± 0,010

R4

0,75000

кОм

± 0,009

R5

1,18000

кОм

± 0,009

«10 кОм»

R1

1,00000

кОм

± 0,018

R2

2,00000

кОм

± 0,013

R3

5,00000

кОм

± 0,010

R4

7,50000

кОм

± 0,009

R5

11,80000

кОм

± 0,009

«100 кОм»

R1

10,0000

кОм

± 0,018

R2

20,0000

кОм

± 0,013

R3

50,0000

кОм

± 0,010

R4

75,0000

кОм

± 0,009

R5

118,0000

кОм

± 0,009

«1 МОм»

R1

0,10000

МОм

± 0,018

R2

0,20000

МОм

± 0,013

R3

0,50000

МОм

± 0,010

R4

0,75000

МОм

± 0,009

R5

1,18000

МОм

± 0,009

«10 МОм»

R1

1,00000

МОм

± 0,036

R2

2,00000

МОм

± 0,036

R3

5,00000

МОм

± 0,035

R4

7,50000

МОм

± 0,035

R5

11,80000

МОм

± 0,035

«100 МОм»

R1

10,0000

МОм

± 0,801

г-«л оо \о

Изм.

Лист

N докум.

Подп.

Дата

R2

20,0000

МОм

± 0,801

R3

50,0000

МОм

± 0,800

R4

75,0000

МОм

± 0,800

R5

100,0000

МОм

± 0,800

ж) установить на программной управляющей панели модуля:

1) режим измерений сопротивления постоянному току по четырёхпроводной схеме измерения - «К4пр»;

диапазон измерений - определяемый диапазон; частота питающей сети - 50 Гц;

апертура (время интегрирования) - 10 ППС; режим АПН - включен;

количество измерений - 1;

2)

  • 3)

  • 4)

  • 5)

  • 6)

«1 кОм» и измерений

з) определение в точках R1 - R5 диапазонов измерений «100 Ом», «10 кОм», а также в точках R1 - R4 с верхним пределом 100 кОм выполнить в следующем порядке:

1) подключить кабели LK410-L к магазину

Р4834;

сопротивлений

  • 2) установить на магазине сопротивлений сопротивления равное проверяемой точке (R1);

  • 3) подсоединить свободные концы кабелей гнёздам соединителей кабелей LK425-A, подключённых к с^О» мультиметра 3458А;

  • 4) измерить мультиметром 3458А,

Р4834 значение

LK410-L, к

входам «Н1» и

магазине сопротивлений значение сопротивления как Язд;

установленное на

и зарегистрировать его

Hhb.N подп. Подп. и дата Взам. инв. N Инв. N дубл. Подп. и дата

6857               25.01.16

  • 5) отсоединить кабели LK410-L от кабелей LK425-A, подключённых к входам «Н1» и и подсоединить их к гнёздам соединителей кабелей SLK425-SI, подключённых к входам «Н1» и «ЬО» модуля;

  • 6) на программной управляющей панели модуля нажать клавишу «ЗАПУСК», зарегистрировать измеренное значение как Ризм;

  • 7) вычислить относительную погрешность измерений сопротивления постоянному току 5Rx, %, по формуле (8)

гнёзд соединителей «ЬО» мультиметра 3458А,

5Rx = (| !Кизм -

Изд | /Рзд) -.00 %,

  • 8) отсоединить кабели кабелей SLK425-SI, подключённых к

  • 9) повторить действия сопротивления, приведенных в таблице 5.5

и) определение диапазона с верхним (118 кОм) выполнить в следующем порядке:

1) соединить последовательно

LK410-L от гнёзд соединителей входам «Н1» и «^О» модуля;

1) - 8) для остальных значений для определяемого диапазона; пределом 100 кОм в точке R5

магазины сопротивлений Р4834 и Р40108, для чего соединить при помощи штатного кабеля из комплекта поставки мультиметра 3458А клемму «9» магазина сопротивлений Р4834 с клеммой «3» магазина сопротивлений Р40108;

  • 2) подключить один кабель LK410-L к клемме «1» магазина сопротивлений Р4834, а другой кабель LK410 - к клемме «б» магазина сопротивлений Р40108;

  • 3) установить:

Изм.

Лист

N докум.

Подп,

Дата

  • - на магазине сопротивлений Р40108 значение сопротивления равное 100 кОм;

  • - на магазине сопротивлений Р4834 значение сопротивления равное 18 кОм;

  • 4) выполнить действия 3) - 8) перечисления з);

к) определение диапазонов измерений «1 МОм», «10 МОм»,

«100 МОм» в точках R1 - R5, выполнить следующей последовательности образом;

  • 1) подключить измерительные кабели к магазину сопротивлений Р40108. Во время проведения проверки клемма «Э» (Экран) магазина сопротивлений должна быть заземлена;

  • 2) установить на магазине сопротивлений Р40108 значение сопротивления равное проверяемой точке (R1);

  • 3) выполнить действия 3) - 8) перечисления з);

  • 4) повторить действия 1) - 3) для остальных значений сопротивления, приведенных в таблице 5.5 для определяемого диапазона;

л) выполнить действия перечислений е) - и) для диапазонов, приведенных в таблице 5.5;

м) для определения диапазонов и относительной погрешности измерений сопротивления постоянному току по двухпроводной схеме измерения собрать рабочее место в соответствии с рисунком 6;

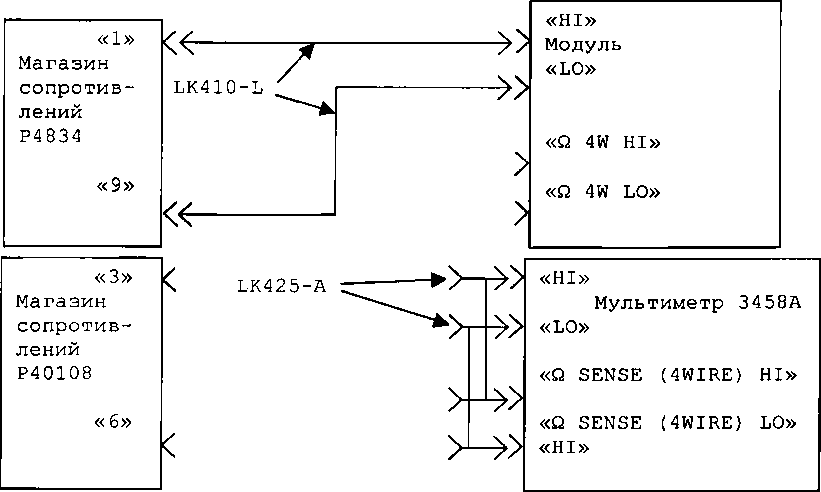

Рисунок б - Схема рабочего места определения диапазонов и относительной погрешности измерений сопротивления постоянному току по двухпроводной схеме измерения

н) выполнить действия перечислений е) -к), для всех

диапазонов, приведенных в таблице 5.5, при этом:

Изм.

Лист

N докум.

Подп.

Дата

Hhb.N подп. Подп. и дата Взам. инв. N Инв. N дубл. Подл, и дата

6857                25.01.16

  • 1) при выполнении действия 1) перечисления е) установить режим измерения сопротивления постоянному току по двухпроводной схеме измерения - «R2np>>;

  • 2) определение выполнить только в точках R1 и R5;

  • 3) для измерений сопротивления модулем свободные концы кабелей LK410-L подключать непосредственно к соединителям «Н1» и «LO» модуля;

о) по окончанию испытаний выключить приборы, отсоединить кабели.

Результаты поверки считать положительными, если значения относительной погрешности измерений сопротивления постоянному току по двухпроводной и четырехпроводной схеме измерений находятся в допускаемых пределах указанных в таблице 5.5.

  • 5.б.3.4 Определение диапазонов и относительной погрешности измерений среднеквадратического значения напряжения переменного тока выполнить в следующем порядке:

а) подготовить приборы и принадлежности:

  • 1) мультиметр 3458А;

  • 2) калибратор универсальный 9100;

  • 3) генератор сигналов низкочастотный ГЗ-123 (далее -генератор);

  • 4) кабель H4-SLS425 UNC4.853.438;

  • 5) два кабеля SLK425-SI;

  • 6) два кабеля LK410-L;

  • 7) два кабеля LK425-A;

б) заземлить приборы;

в) включить мультиметр 3458А и установить его в режим измерения напряжения переменного тока со следующими установками: метод измерения - синхронный, фильтр - включен;

г) включить калибратор и установить его в режим формирования напряжения переменного тока, включить генератор;

д) для всех значений напряжения, кроме тех, для которых в таблице 5.6 рядом с допуском стоит звёздочка (*), собрать схему рабочего места в соответствии с рисунком 2. Место соединения кабеля LK425-A с кабелем LK410-L должно находиться непосредственно на соединителе «Н1» («LO») калибратора;

е) для всех значений напряжения до 20 В включительно, для которых в таблице 5.6 рядом с допуском стоит звёздочка (*), собрать схему рабочего места в соответствии с рисунком 7. Соединение генератора с модулем выполнить при помощи кабеля H4-SLS425, при этом для всех значений напряжения до 2 В включительно подключение кабеля H4-SLS425 к выходу генератора производить через внешний делитель «1:100», а для всех значений напряжения от 2,1 до 20 В включительно -через внешнюю нагрузку 50 Ом (делитель и нагрузка входят в комплект поставки генератора). При этом переключатель «Нагрузка» генератора должен быть установлен в положение «Откл».

Лист

52

Изм.

Лист

N докум.

Подп.

Дата

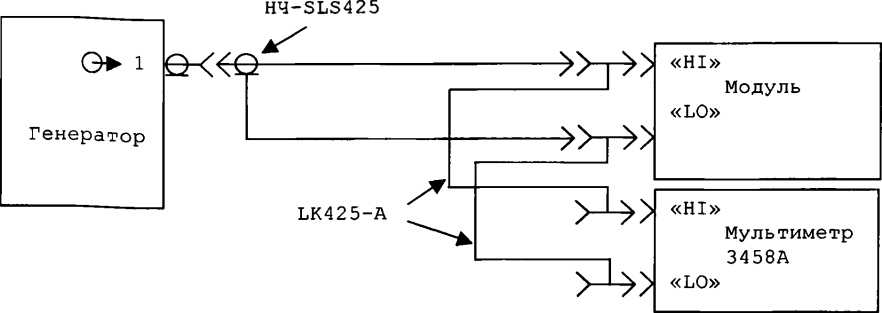

Рисунок 7 - Схема рабочего места определения диапазонов и относительной погрешности измерений среднеквадратического значения напряжения переменного тока при помощи генератора при напряжении проверки до 20 В включительно

Для всех значений напряжения свыше 20 В, для которых в таблице 5.6 рядом с допуском стоит звёздочка (*), собрать схему рабочего места в соответствии с рисунком 8. При этом переключатель «Нагрузка» генератора должен быть установлен в положение «5000», а внешняя нагрузка должна быть отключена.

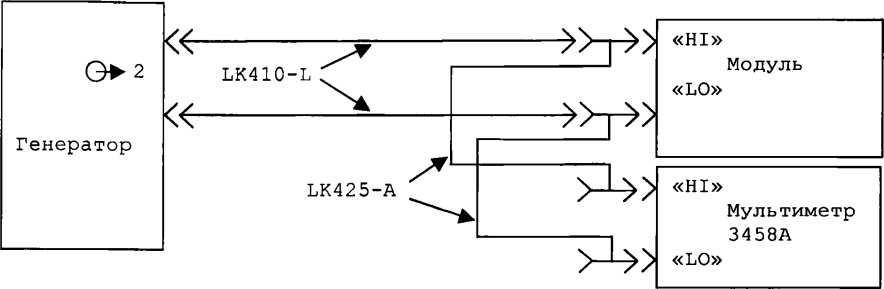

Рисунок 8 - Схема рабочего места определения диапазонов и относительной погрешности измерений среднеквадратического значения напряжения переменного тока при помощи генератора при напряжении проверки свыше 20 В

ж) определение диапазонов и относительной погрешности измерений среднеквадратического значения напряжения переменного тока выполнить для всех диапазонов измерений модуля, а также значений напряжения, указанных в графе «Устанавливаемые значения» таблицы 5.6, на указанных частотах.

I Mhb.N подп.

6857

Лист

53

Изм.

Лист

N докум.

Подп.

Дата

Алгоритм испытаний для одного диапазона приведен в действиях

  • 3) , и);

    Таблица 5.б

    Диапазон измерений

    Сточка измерения 1

    Устанавливаемое значение

    Пределы допускаемой относительной погрешности измерений, %

    Значение

    S ( X

    ч W

    при частоте

    X р со

    5 Гц

    10 Гц

    X Р

    X «н

    10 кГц

    20 кГц

    30 кГц

    50 кГц

    100 кГц

    300 кГц

    1___________________________________________________________________________________________________________________________________________________________

    <100мВ»

    U1

    10,0000

    мВ

    ± 2,6*

    ± 2,6*

    ± 0,45

    ± 0,45

    ± 0,45

    ± 0,61

    ± 0,61

    ± 1,4

    ± 10,0

    ± 10,0*

    U2

    20,0000

    мВ

    ± 2,3*

    ± 2,3*

    ± 0,25

    ± 0,25

    ± 0,25

    ± 0,36

    ± 0,36

    ± 1,0

    ± 7,5

    ± 7,5*

    03

    50,0000

    мВ

    ± 2,1*

    ± 2,1*

    ± 0,13

    ± 0,13

    ± 0,13

    ± 0,21

    ± 0,21

    ± 0,8

    ± 6,0

    ± 6,0*

    04

    75,0000

    мВ

    ± 2,1*

    ± 2,1*

    ± 0,10

    ± 0,10

    ± 0,10

    ± 0, 18

    ± 0,18

    ± 0,7

    ± 5,7

    ± 5,7*

    05

    118,0000

    мВ

    ± 2,1*

    ± 2,1*

    ± 0,08

    ± 0,08

    ± 0,08

    ± 0, 15

    ± 0,15

    ± 0,7

    ± 5,4

    ± 5,4*

    «1В»

    01

    0,10000

    В

    ± 2, 6*

    ± 2, б*

    ± 0,35

    ± 0,35

    ± 0,35

    ± 0,61

    ± 0, 61

    ± 1,4

    ± 10,0

    ± 10,0*

    02

    0,20000

    В

    ±2,3*

    ±2,3*

    ± 0,20

    ± 0,20

    ± 0,20

    ± 0,36

    ± 0,36

    ± 1,0

    7,5

    ± 7,5*

    03

    0,50000

    в

    ± 2,1*

    ± 2,1*

    ± 0,11

    ± 0,11

    ± 0,11

    ± 0,21

    ± 0,21

    ± 0,8

    ±6,0

    ± 6,0*

    04

    0,75000

    в

    ± 2,1*

    ± 2,1*

    ± 0,09

    ± 0,09

    ± 0,09

    ± 0,18

    ± 0,18

    ± 0,7

    ± 5,7

    ± 5,7*

    05

    1,18000

    в

    ± 2,1*

    ± 2,1*

    ± 0,08

    ± 0,08

    ± 0,08

    ± 0,15

    ± 0,15

    ± 0,7

    ± 5,4

    ± 5,4*

    «10В»

    01

    1,00000

    в

    ± 2, 6*

    ± 2,6*

    ± 0,35

    ± 0,35

    ± 0,35

    ± 0,61

    ± 0,61

    ± 1,4

    ±0,0

    ± 10,0*

    02

    2,00000

    в

    ± 2,3*

    ± 2,3*

    ± 0,20

    ± 0,20

    ± 0,20

    ± 0,36

    ± 0,36

    ± 1,0

    ± 7,5

    ± 7,5*

    03

    5,00000

    в

    ± 2,1*

    ± 2,1*

    ± 0,11

    ± 0,11

    ± 0,11

    ± 0,21

    ± 0,21

    ± 0,8

    ± 6,0

    ± 6,0*

    04

    7,50000

    в

    ± 2,1*

    ± 2,1*

    ± 0,09

    ± 0,09

    ± 0,09

    ± 0,18

    ± 0,18

    ± 0,7

    ± 5,7

    ± 5,7*

    05

    11,80000

    в

    ± 2,1*

    ± 2,1*

    ± 0,08

    ± 0,08

    ± 0,08

    ± 0,15

    ± 0,15

    ± 0,7

    ± 5,4

    ± 5,4*

    «100В»

    01

    10,0000

    в

    ± 2,6*

    ± 2,6*

    ± 0,35

    ± 0,35

    ± 0,35

    ± 0, 61

    ± 0, 61

    ± 1,4

    ± 10,0

    ± 10,0*

    02

    20,0000

    в

    ± 2,3*

    ± 2,3*

    ± 0,20

    ± 0,20

    ± 0,20

    ± 0,36

    ± 0,36

    ± 1,0

    ± 7,5

    ± 7,5*

    03

    75,0000

    в

    -

    -

    ± 0,09

    ± 0,09

    ± 0,09

    ± 0,18

    ± 0,18

    ± 0,7

    ± 5,7

    ± 5,7*

    04

    100,0000

    в

    -

    -

    ± 0,08

    -

    -

    -

    -

    ± 0,7

    ± 5,5

    -

    05

    118,0000

    в

    -

    -

    -

    ± 0,08

    ± 0,08

    ± 0,15

    ± 0,15

    -

    -

    -

    «зоов»

    01

    150,0000

    в

    -

    -

    -

    ± 0,23

    ± 0,23

    ± 0, 42

    ± 0,42

    ± 1,1*

    ± 8,0*

    -

    02

    190,0000

    в

    -

    -

    -

    ± 0, 19

    ± 0,19

    ± 0,36

    ± 0,36

    ± 1,0*

    ± 7,4*

    -

    U3

    290,0000

    в

    -

    -

    -

    ± 0, 14

    ± 0,14

    ± 0,28

    ± 0,28

    -

    -

    -

установить на программной управляющей панели модуля:

  • 1) режим измерения напряжения переменного тока - «и~»;

  • 2) диапазон измерений - определяемый диапазон;

  • 3) полоса ФНЧ:

  • - для частоты до 100 Гц - 3 Гц - 300 кГц;

  • - для частоты свыше 100 Гц -   20 Гц - 300 кГц;

  • 4) частота питающей сети - 50 Гц;

  • 5) количество измерений -  1;

определение диапазона в точках U1-U5 проводить в следующем порядке:

  • 1) установить в мультиметре 34 58А диапазон, обеспечивающий наилучшую точность измерений в проверяемой точке.

  • 2) установить на выходе источника (калибратора или генератора) напряжение переменного тока синусоидальной формы среднеквадратическое значение, которого равно определяемой точке (U1). Установку напряжения до 2 В включительно на выходе генератора выполнить с учётом подключённого к выходу генератора внещнего делителя «1:100». Установить частоту напряжения равной определяемому значению;

    Е ч о

    с

    Z й

    г-

    Лист

    54

    S

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    Hhb.N подп. Подл, и дата Взам. инв. N Инв. N дубл. Подп. и дата

    6857               25.01.16

  • 3) контролируя напряжение на выходе источника при помощи мультиметра 3458А, дождаться установки требуемого значения. Зарегистрировать измеренное модулем значение напряжения как изд;

  • 4) на программной управляющей панели модуля нажать клавишу «ЗАПУСК», зарегистрировать измеренное модулем значение как иизм;

  • 5) д) вычислить относительную погрешность измерений среднеквадратического значения напряжения переменного тока 5Ux, %, по формуле (9)

5Ux = (|иизм - изд|/изд) -100 %,               (9)

ВНИМАНИЕ: ЕСЛИ ПРИ ОПРЕДЕЛЕНИИ ВЕРХНЕГО ПРЕДЕЛА ДИАПАЗОНА ИЗМЕРЕНИЙ «100 МВ» НА ЧАСТОТАХ ОТ 10 ГЦ ДО 100 КГЦ ОБНАРУЖЕНА ТОЧКА (ИЛИ ТОЧКИ), ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ В КОТОРОЙ ПРЕВЫШАЕТ УСТАНОВЛЕННЫЕ ПРЕДЕЛЫ, И ПРИ ЭТОМ ИЗМЕРЕННОЕ МОДУЛЕМ ЗНАЧЕНИЕ НАХОДИТСЯ БЛИЖЕ К УСТАНОВЛЕННОМУ НА ВЫХОДЕ КАЛИБРАТОРА, ЧЕМ ИЗМЕРЕННОЕ МУЛЬТИМЕТРОМ 3458А, НЕОБХОДИМО ПРОИЗВЕСТИ ПОВТОРНЫЕ ИСПЫТАНИЯ В ЭТОЙ ТОЧКЕ СЛЕДУЮЩИМ ОБРАЗОМ: ВЫПОЛНИТЬ ДЕЙСТВИЯ А) - Д) , ПРИ ЭТОМ ПЕРЕД ВЫПОЛНЕНИЕМ ДЕЙСТВИЯ В) ОТСОЕДИНИТЬ КАБЕЛИ SLK425-SI ОТ СОЕДИНИТЕЛЕЙ «Н1», «ЬО» МОДУЛЯ, А ПЕРЕД ВЫПОЛНЕНИЕМ ДЕЙСТВИЯ Г) ВНОВЬ ПОДСОЕДИНИТЬ ИХ К ЭТИМ СОЕДИНИТЕЛЯМ. ЕСЛИ ПОСЛЕ ЭТОГО ВЫЧИСЛЕННОЕ ЗНАЧЕНИЕ AUX НАХОДИТСЯ В ПРЕДЕЛАХ, УКАЗАННЫХ В ГРАФЕ «ДОПУСКАЕМАЯ АБСОЛЮТНАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ» ТАБЛИЦЫ 5.6, РЕЗУЛЬТАТ ИСПЫТАНИЙ В ДАННОЙ ТОЧКЕ СЧИТАЕТСЯ ПОЛОЖИТЕЛЬНЫМ!

  • 6) повторить действия 1) - 5) для всех остальных

значений частоты, приведенных в таблице 5.6 для определяемого диапазона на установленном напряжении. При этом, при выполнении действия б) следует установить определяемое значение частоты, не меняя напряжения;

  • 7) повторить действия 1) - 5) для всех остальных значений напряжения, приведенных в таблице 5.6 для определяемого диапазона;

выполнить действия ж) - и) для всех диапазонов, приведенных в таблице 5.6;

по окончанию испытаний выключить приборы, отсоединить кабели. Результаты поверки считать положительными, если значения относительной погрешности измерений среднеквадратического значения напряжения переменного тока находятся в допускаемых пределах указанных в таблице 5.6.

  • 5.6.3.5 Определение диапазонов и относительной погрешности измерений среднеквадратического значения силы переменного тока

Определение диапазонов и относительной погрешности измерений среднеквадратического значения силы переменного тока выполнить в следующей последовательности:

а) подготовить приборы и принадлежности:

  • 1) калибратор;

  • 2) два кабеля LK425-A;

б) заземлить приборы;

Изм.

Лист

N докум.

Подп.

Дата

в) включить калибратор и установить его в режим формирования переменного тока;

г) собрать схему рабочего места в соответствие с рисунком 4;

д) определение диапазонов и относительной погрешности измерений среднеквадратического значения силы переменного тока выполнить для всех диапазонов измерений модуля, а также значений напряжения, указанных в графе «Устанавливаемые значения» таблицы 5.7, на указанных частотах.

Алгоритм испытаний для одного диапазона приведен в действиях

е) , ж) ;

Hhb.N подп. Подп. и дата    В зам. инв. N Инв. N дубл. Подп. и дата

6857               25.01.16

Таблица 5.7

Диапазон измерений

Точка измерения

Устанавливаемое значение, А

Пределы допускаемой относительной погрешности измерений, %

при частоте

10 Гц

1 кГц

5 кГц

«1 А»

11

0,10000

± 0, 6

±0,8

±0,8

12

0,20000

±0,4

± 0, 6

±0,6

13

0,50000

± 0,2

± 0,5

±0,5

14

0,75000

± 0,2

± 0,5

± 0,5

15

1,15000

± 0,2

±0,4

±0,4

«3 А»

11

0,30000

± 1,4

± 1,6

±1,6

12

0,75000

± 1,0

± 1,2

± 1,2

13

1,00000

± 0, 9

± 1,2

± 1,2

14

2,00000

±0,8

± 1,1

± 1,1

15

2,90000

± 0,8

± 1,1

± 1,1

установить на программной управляющей панели модуля:

  • 1) режим измерения силы переменного тока - «1~»;

  • 2) диапазон измерений - определяемый диапазон;

  • 3) полоса ФНЧ:

  • - для частоты до 100 Гц -      3 Гц - 300 кГц;

  • - для частоты свыше 100 Гц -   20 Гц -300 кГц;

  • 4) частота питающей сети - 50 Гц;

  • 5) количество измерений - 1;

определение диапазона в точках 11-15 выполнить следующим образом:

  • 1) установить на выходе калибратора переменный ток синусоидальной формы, среднеквадратическое значение силы тока которого равно определяемой точке (II). Зарегистрировать значение силы тока как 1зд. Установить частоту тока равной определяемому значению;

  • 2) на программной управляющей панели модуля нажать клавишу «ЗАПУСК», зарегистрировать измеренное модулем значение как 1изм;

    Изм.

    Лист

    N докум.

    Подп.

    Дата

  • 3) вычислить относительную погрешность измерений среднеквадратического значения силы переменного тока 51х, %, по формуле (10)

51х = (|1изм - 1зд|/1зд) -100%,               (10)

  • 4) повторить действия 1) - 3) для остальных значений частоты, приведенных в таблице 5.7, для определяемого диапазона на установленной токе. При этом, при выполнении действия а) следует устанавливать определяемое значение частоты, не меняя значения силы тока;

  • 5) повторить действия 1) -4) для остальных значений силы тока, приведенных в таблице 5.7 для определяемого диапазона;

выполнить действия е), ж) для всех диапазонов, приведенных в таблице 5.7.

по окончанию испытаний выключить приборы, отсоединить кабели. Результаты поверки считать положительными, если значения относительной погрешности измерений среднеквадратического значения силы переменного тока находятся в допускаемых пределах указанных в таблице 5.7.

  • 5.6.3.6 Определение диапазона и относительной погрешности измерений частоты периодического сигнала

Определение диапазона и относительной погрешности измерений частоты периодического сигнала выполнить в следующем порядке:

а) подготовить приборы и принадлежности:

  • 1) калибратор;

  • 2) два кабеля SLK425-SI;

б) заземлить приборы;

в) включить калибратор и установить его в режим формирования частоты;

г) собрать схему рабочего места в соответствие с рисунком 9;

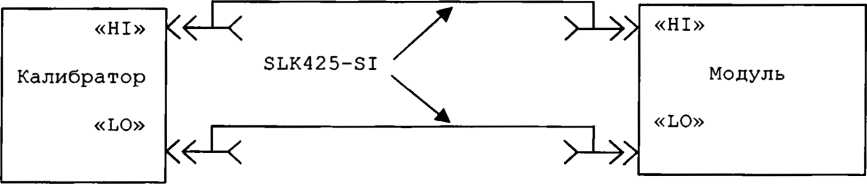

Рисунок 9 - Схема рабочего места определения диапазона и относительной погрешности измерений частоты периодического сигнала

д) определение диапазона и относительной погрешности измерений частоты периодического сигнала выполнить для всех значений частоты, указанных в графе «Устанавливаемые значения» таблицы 5.8.

Таблица 5.8

Изм.

Лист

N докум.

Подп.

Дата

Проверяемые

Допускаемая относительная

значения частоты

погрешность измерения, %

3,000 Гц

± 0,1

8,000 Гц

± 0, 05

20,000 Гц

± 0, 03

100,00 Гц

± 0, 03

1,0000 кГц

± 0, 03

10,000 кГц

± 0, 03

50,000 кГц

± 0,01

100,000 кГц

± 0,01

300,000 кГц

± 0,01

Hhb.N подп. Подп. и дата Взам. инв. N Инв. N дубл. Подп. и дата

6857               25.01.16

е) установить на программной управляющей панели модуля:

  • 1) режим измерения частоты - «F»;

  • 2) диапазон напряжения - «10 В»;

  • 3) частота питающей сети - 50 Гц;

  • 4) апертура -1с;

  • 5) количество измерений - 1;

ж) проверку одного значения частоты производить следующим образом:

  • 1) установить на выходе калибратора частоту равную одному из проверяемых значений, приведенных в таблице 5.8. Зарегистрировать установленное значение частоты как Гзд;

  • 2) на программной управляющей панели модуля нажать клавишу «ЗАПУСК», зарегистрировать измеренное модулем значение как Fh3m;

  • 3) вычислить относительную погрешность измерений частоты периодического сигнала 5Fx, %, по формуле (11)

5Fx = (|FH3M - F3fl|/F3fl) -100 %,               (11)

з) выполнить действия ж) для всех значений частоты, приведенных в таблице 5.8.

и) по окончанию испытаний выключить приборы, отсоединить кабели.

Результаты поверки считать положительными, если значения относительной погрешности измерений частоты периодического сигнала находятся в допускаемых пределах указанных в таблице 5.8.

  • 5.6.3.7 Проверку контрольной суммы исполняемого кода (цифрового идентификатора ПО) выполнить следующим образом:

а) на ПЭВМ запустить программный файл InftestMD5 расположенный на CD - диске «Комплект ПО модулей Информтест» ФТКС.85001-01, поставляемом с модулем;

б) в открывшемся окне в верхнем правом углу нажать кнопку «...» и выбрать пункт «Открыть файл»;

в) выбрать файл «C:\VXIPNP\WINNT\BIN\undmmcl.dll» и нажать кнопку «Подсчет MD5»;

г) в появившемся окне наблюдать номер версии и контрольную сумму.(При запуске программного «C:\VXIPNP\WINNT\BIN\undmmcl.dll» автоматически проверяется целостность и контрольная сумма рассчитанная по алгоритму MD5, таким образом, метрологически значимая часть защищена от несанкционированного изменения);

Изм.

Лист

N докум.

Подп.

Дата

д) сравнить номер версии и контрольную сумму с номером версии и контрольной суммой, записанными в паспорте модуля.

Результаты проверки считать положительными, если полученные идентификационные данные программного компонента (идентификационное наименование, номер версий и цифровой идентификатор) соответствуют идентификационным данным, записанным в паспорте модуля.

  • 5.7 Обработка результатов измерений

  • 5.7.1 Результаты измерений заносятся содержащий информацию о выполнении поверки разделе 5.

    в файл протокола, по методике, изложенной в

  • 5.8 Оформление результатов поверки

  • 5.8.1 Для каждой измеряемой величины

    в протоколе указываются:

  • - результат измерения величины;

  • - значение погрешности измерений, рассчитанное при обработке результатов измерений;

  • - предел допускаемой погрешности для каждого измеренного значения измеряемой величины;

  • - результат сравнения значения погрешности измерений, рассчитанного при обработке результатов измерений, с пределами допускаемой погрешности.

  • 5.8.1 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на изделие выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение изделия запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

Ф.2.702.-7а

Копировал

Формат А4
