Государственная система обеспечения единства измерений
Инструкция
Система автоматизированная информационно-измерительная стенда № 5 ОП «Управленческий» АИИС 5У
Методика поверки
МП АИИС 5У
2021 г.
СОДЕРЖАНИЕ
ПРИНЯТЫЕ СОКРАЩЕНИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
-
5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
-
6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ
-
8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ. ПРОВЕРКА
ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ
-
9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
-
10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ
Приложение А (обязательное) Метрологические характеристики АИИС 5У
Приложение Б (обязательное) Выполнения поверки ИК и формирование протокола поверки
ПРИНЯТЫЕ СОКРАЩЕНИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯвп
ди
ик кт
МП MX нп ПК по пп
СИ СП
ТПР дмп сис СИУ ПГУ
СГУ
-
- верхний предел диапазона измерений или нормированного значения измеряемого параметра;
-
- диапазон измерений ИК, в пределах которого устанавливаются контрольные точки (меры), для которых определяются значения метрологических характеристик и в которых выполняется их оценка на соответствие нормированным пределам допускаемой погрешности измерений;
-
- измерительный канал (каналы);
-
- контрольная точка диапазона измерений (ДИ), в которой устанавливается (задается) номинальное действительное значение измеряемой величины, принимаемое за истинное, при проведении экспериментальных исследований поверяемого ИК;
-
- методика поверки;
-
- метрологические характеристики;
-
- нижний предел диапазона измерений;
-
- персональный компьютер;
-
- программное обеспечение;
-
- первичный преобразователь (датчик);
-
- средства измерений;
-
- средства поверки (эталон) СИ или средства проверки технических характеристик СИ;
-
- турбинный преобразователь расхода;
-
- динамометрическая платформа;
-
- силоизмерительная система;
-
- силоизмерительное устройство;
-
- поверочное градуировочное устройство;
-
- стендовое градуировочное устройство.
-
1.1 Настоящая методика поверки (МП) разработана в соответствии с Приказом Минпромторга России № 2907 от 28.08.2020 г., приказом Минпромторга № 2510 от 31.06.2020 г. и устанавливает порядок, методы и средства проведения первичной и периодических поверок измерительных каналов (ИК) системы измерительной АНИС 5У (далее по тексту - Система), предназначеной для измерений параметров технологических процессов стендовых испытаний газотурбинных двигателей (ГТД) при испытаниях на стенде № 5 УП ПАО «ОДК-Кузнецов», г. Самара.
-
1.2 Система является многоканальной измерительной системой, отнесенной в установленном порядке к средствам измерений, и подлежит государственному регулированию обеспечения единства измерений на всех этапах жизненного цикла, включая эксплуатацию.
-
1.3 Функционально Система включает в себя измерительные каналы (ИК) разделенные на две группы:
Первая группа - ИК физических величин, состоящие из ПП, преобразующие измеряемые физические величины в электрические сигналы и вторичной аппаратуры для последующего измерения этих электрических сигналов и пересчета их в значения физических величин. К ней относятся:
-
- ИК температур газообразных и жидких сред;
-
- ИК абсолютного, избыточного и разности давлений газообразных и жидких сред;
-
- ИК силы от тяги двигателя;
-
- ИК температуры и относительной влажности воздуха в боксе;
-
- ИК массового расхода топлива;
-
- ИК объемного расхода жидкостей;
-
- ИК напряжения переменного тока генератора;
-
- ИК силы переменного тока генератора;
-
- ИК частоты переменного тока генератора.
Вторая группа - ИК физических величин, состоящая только из вторичной аппаратуры измерений электрических параметров, соответствующая значениям физических параметров, рассчитываемых по известным градуировочным характеристикам ПП, не входящая в состав Системы. К этим ИК относятся:
-
- ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре);
-
- ИК частоты переменного тока, соответствующей частоте вращения роторов;
-
- ИК относительного напряжения тензодатчиков;
-
- ИК напряжений постоянного и переменного тока, соответствующего вибрациям и пульсациям давления;
-
- ИК заряда пьезоэлектрических датчиков.
-
1.4 Способы поверки
-
1.4.1 Настоящая МП устанавливает комплектный и поэлементный способы поверки ИК.
-
-
1.5 Нормирование MX
-
1.5.1 Номенклатура MX ИК, определяемых по данной МП, установлена в соответствии с ГОСТ 8.009-84.
-
1.5.2 Оценка и форма представления погрешностей - по МИ 1317-2004.
-
1.5.3 Методы определения MX ИК при поверке комплектным способом по ГОСТ Р 8.736-2011 и ОСТ 1 00487-83.
-
1.5.4 Нормирование поверки: количество КТ на ДИ - по МИ 2440-97.
-
-
1.6 Прослеживаемость АИИС 5У к Государственным первичным эталонам обеспечивается средствами поверки, являющихся средствами измерений утвержденного типа, предусмотренными Государственными поверочными схемами для средств измерений.
-
1.7 Интервал между поверками - 1 год.
-
2.1 Перечень операций, которые должны проводиться при поверке АНИС 5У, приведен в таблице 2.1.
Таблица 2.1 - Перечень операций поверки
Наименование операции |
Номер пункта документа по поверке |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
7 |
2 |
3 |
4 |
1 Внешний осмотр |
7 |
да |
да |
2 Опробование |
8.2 |
да |
да |
3 Определение метрологических характеристик ПК: |
9.1 |
да |
да |
3.1 Определение погрешности ПК температур газообразных и жидких сред |
9.2 |
да |
да |
3.2 Определение погрешностей ИК абсолютных, избыточных и разности давлений газообразных и жидких сред |
9.3 |
да |
да |
3.3 Определение погрешностей ИК силы от тяги двигателя |
9.4 |
да |
да |
3.4 Определение погрешностей ИК температуры и относительной влажности воздуха в боксе |
9.5 |
да |
да |
3.5 Определение погрешностей И К массового расхода топлива |
9.6 |
да |
да |
3.6 Определение погрешностей И К объемного расхода жидкостей |
9.7 |
да |
да |
3.7 Определение погрешностей И К напряжения переменного тока генератора |
9.8 |
да |
да |
3.8 Определение погрешностей ИК силы переменного тока генератора |
9.9 |
да |
да |
3.9 Определение погрешностей ИК частоты переменного тока генератора |
9.10 |
да |
да |
3.10 Определение погрешностей ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре) |
9.11 |
да |
да |
3.11 Определение погрешностей ИК частоты переменного тока, соответствующей значениям частоты вращения ротора |
9.12 |
да |
да |
3.12 Определение погрешностей ИК относительного напряжения тензодатчиков |
9.13 |
да |
да |
3.13 Определение погрешностей ИК напряжений постоянного и переменного тока, соответствующего вибрациям, пульсациям давления и заряду пьезоэлектрических датчиков |
9.14 |
да |
да |
Наименование операции |
Номер пункта документа по поверке |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 |
2 |
3 |
4 |
3.14 Определение погрешностей ИК заряда пьезоэлектрических датчиков |
9.15 |
да |
да |
3.15 Определение погрешности канала генератора импульсов синхронизации |
9.16 |
да |
да |
4 Подтверждение соответствия средств измерений метрологическим требованиям |
10 |
да |
да |
5 Оформление результатов поверки |
11 |
да |
да |
Примечание - при проведении периодической поверки в ограниченном объеме, перечень проверяемых ИК может быть сокращен.
3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ3.1 Условия окружающей среды: в помещении пультовой:
в испытательном боксе: |
от+1 до +35 не более 80 от 84 до 113 |
|
от -40 до +40 не более 80 от 84 до 113 |
3.2 При выполнении поверок ИК АИИС 5У условия окружающей среды для средств поверки должны соответствовать требованиям, указанным в руководствах на их эксплуатацию и требованиям, установленным ГОСТ 8.395-80.
4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ-
4.1 К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на систему и, входящие в её состав аппаратные и программные средства, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном организацией порядке.
-
4.2 К поверке допускаются лица, освоившие работу используемых средств поверки, изучившие настоящую методику и, имеющие достаточную квалификацию.
-
4.3 Лица, участвующие в поверке системы, должны проходить обучение и аттестацию по технике безопасности, а также производственной санитарии при работе в условиях её размещения.
-
5.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, приведенные в таблице 5.1.
Таблица 5.1 - Перечень средств поверки
Ссылка на номер раздела МП |
Наименование и тип (условное обозначение) основных или вспомогательных СП, обозначение нормативного документа, регламентирующего технические требования, основные и (или) метрологические и характеристики СП |
7 |
2 |
Основные средства поверки | |
9.2; 9.3; 9.8; 9.9; 9.11; 9.14; 9.15 |
Калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде 22125-01 |
9.3 |
Калибратор давления DPI-615 с внешними модулями, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 16347-09 |
9.7; 9.10; 9.12 |
Генератор сигналов низкочастотный прецизионный ГЗ-110, регистрационный номер в Федеральном информационном фонде 5460-76 |
9.2; 9.13 |
Мера электрического сопротивления Р3026-2, регистрационный номер в Федеральном информационном фонде 8478-81 |
9.13 |
Катушки электрического сопротивления измерительные Р331 (1000 Ом, 3 шт.), регистрационный номер в Федеральном информационном фонде 1162-58 |
9.4 |
Динамометр электронный АЦД (АЦД/1Р-300/2И-00), регистрационный номер в Федеральном информационном фонде 67638-17 |
9.15 |
Магазин емкости Р583, регистрационный номер в Федеральном информационном фонде 2370-68 |
9.2 |
Калибраторы температуры ЭЛЕМЕР-КТ-150, ЭЛЕМЕР-КТ-650, регистрационный номер в Федеральном информационном фонде 60979-15 |
9.16 |
Частотомер электронно-счетный вычислительный 43-64/1, регистрационный номер в Федеральном информационном фонде 9135-83 |
Вспомогательные средства поверки | |
9.1-9.16 |
Термогигрометр ИВА-6, регистрационный номер в Федеральном информационном фонде 46434-11 |
-
5.2 При проведении поверки допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИК с требуемой точностью (выбираются по поверочным схемам по соответствующим видам измерений).
-
5.3 Используемые средства поверки должны иметь действующее свидетельство об аттестации эталона и/или действующее свидетельство о поверке (с учетом требований поверочных схем), и/или наличие сведений о положительных результатах поверки в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ).
-
6.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами по охране труда при эксплуатации электроустановок», ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование. Любые подключения приборов проводить только при отключенном напряжении питания системы.
-
6.2 Кроме того, необходимо соблюдать следующие требования:
-
- к работе по выполнению поверки (калибровки) допускаются лица не моложе 18 лет, прошедшие аттестацию по технике безопасности и промышленной санитарии, ознакомленные с эксплуатационной документацией на систему, с инструкцией по эксплуатации электрооборудования системы и с настоящей методикой;
-
- электрооборудование стенда, а также электроизмерительные приборы, используемые в качестве средств поверки, должны быть заземлены, блоки питания должны иметь предохранители номинальной величины;
-
- работы по выполнению поверки системы должны проводиться по согласованию с лицами, ответственными за её эксплуатацию.
-
7.1 При выполнении внешнего осмотра должно быть установлено соответствие поверяемого ИК следующим требованиям:
-
- комплектность И К системы должна соответствовать РЭ;
-
- измерительные, вспомогательные и соединительные компоненты (кабельные разъемы, клеммные колодки и т. д.) ИК системы не должны иметь визуально определяемых внешних повреждений и должны быть надежно соединены и закреплены;
-
- соединительные линии (кабели, провода) не должны иметь повреждений изоляции и экранирования и должны быть надежно соединены с разъемами и клеммами;
-
- система должна быть защищена от несанкционированного вмешательства.
-
7.2 Результаты внешнего осмотра считать удовлетворительными, если выполняются условия, изложенные в пункте 7.1. В противном случае проведение поверки не проводится до устранения выявленных недостатков.
-
8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ. ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ
При проведении поверки должны быть соблюдены следующие условия:
-
8.1.1 Проверить техническое состояние и подготовить Систему к работе в соответствии с РЭ на Систему.
-
8.1.2 Проверить соответствие условий поверки требованиям раздела 3.
-
8.1.3 При подготовке к поверке:
-
- проверить наличие действующих свидетельств о поверке и/или наличия сведений о положительных результатах поверки средств измерений (изме-рительных компонентов), входящих в состав Системы в ФИФ ОЕИ, а также наличие знаков поверки, установленные на средства измерений и/или на свидетельстве о поверке или паспорте (формуляре), если это предусмотрено документами на поверку данных средств измерений (перечень средств изме-рений (измерительных компонентов), входящих в состав Системы, приведен в описании типа и формуляре на Систему);
-
- проверить наличие действующих свидетельств об аттестации эталонов на средства поверки и/или действующих свидетельств о поверке, и/или наличия све-дений о положительных результатах поверки в ФИФ ОЕИ;
-
- при необходимости обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения;
-
- включить питание аппаратуры;
-
- ожидать прогрева аппаратуры не менее 30 минут.
-
8.1.4 Перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).
-
8.2.1 Идентификация ПО
-
8.2.1.1 Для проверки наименования и версии метрологически значимого ПО выполнить следующие операции (рисунок 1):
-
8.2.1.1.1. Запустить ПО управления комплексами «СИАМ»;
-
8.2.1.1.2. В открывшемся главном окне программы щелчком правой кнопки «мыши» по пиктограмме в левом верхнем углу открыть контекстное меню;
-
8.2.1.1.3. Щелчком левой кнопки «мыши» в контекстном меню на опции «О программе» открыть информационное окно.
-
8.2.1.1.4. Убедиться в соответствии характеристик в информационном окне программы, характеристикам программного обеспечения, приведенным ниже:
-
-
-
- идентификационное наименование - scales.dll;
-
- номер версии scales.dll - 1.0.0.8;
-
- ID (цифровой идентификатор) - 24СВС163.
Г] □ .
Имя
П RcccxderrCAO-* “— Сл~ ®~—•-Восстановить
Переместит» Размер Сеериуть
Ацрес
1.0.18.2
Идет программирование системы ,..
£ НПП -МЕРА-
01 Крутящий к йивери.т»
02 Частота вра ж
03 Массовый f
04 Давление к О прогреми»
04 Давление п Занести ошнбгу . вату _
05 Массовый расход воздух»----
Л7 Дае>ич*ааг«ма«1А4'игх* лзопвии»
AM*F4
2-5-1
2-7-2 или*
2-3-1
vxalc
wrtual
.гГПМТ
Recorder. (Q ООО MTI МЕРА’. 2000
Вахи. 3.3.1.36* WDvii.5
(Обамлат 2D194M.09.12 )
■ГЙМ < мр*. LOAB D: ЖК163

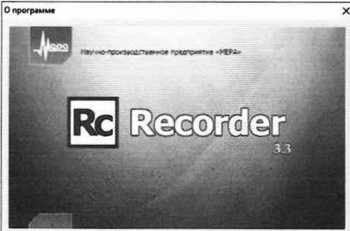

Рисунок 1 - Идентификация ПО
-
8.2.2 Проверку работоспособности поверяемых ИК системы выполнить в соответствии с РЭ.
-
9.1.1 Проверку проводить комплектным и поэлементным способом.
Поверку каждого ИК (кроме ИК температуры воздуха в боксе) поэлементным способом выполнять в 3 этапа:
-
1 этап - контроль (оценка) состояния и MX ПП;
-
2 этап - поверка электрической части ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);
-
3 этап - определение и оценка максимальной погрешности ИК.
-
9.2.1 Для контроля (оценки) ПП:
-
9.2.1.1 Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, а пломбирование, маркировка типа и номера ПП должны соответствовать паспорту (этикетке).
-
9.2.1.2 Для каждого ПП проверить действующее свидетельство о поверке и/или наличия сведений о положительных результатах поверки в ФИФ ОЕИ.
-
9.2.2 Поверку электрической части каждого ИК выполнить в указанной ниже последовательности:
-
9.2.2.1 Собрать схему поверки в соответствии с рисунком 2 или 3. На вход электрической части ИК, вместо ПП подключить средство поверки. Места подключений указаны в БЛИЖ.423819.004.008 Э0.

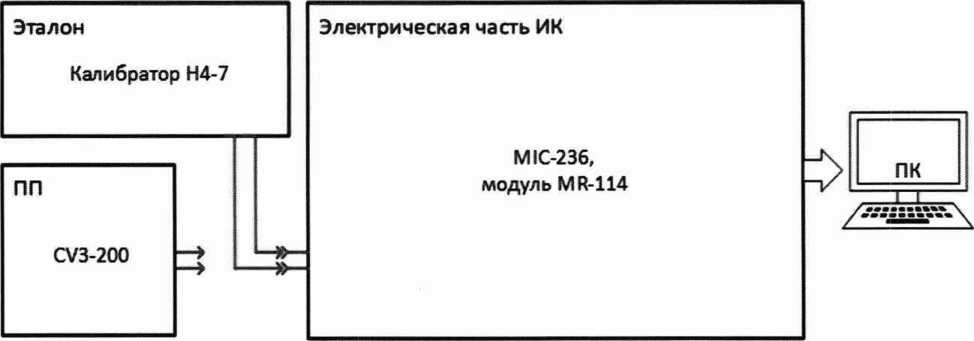

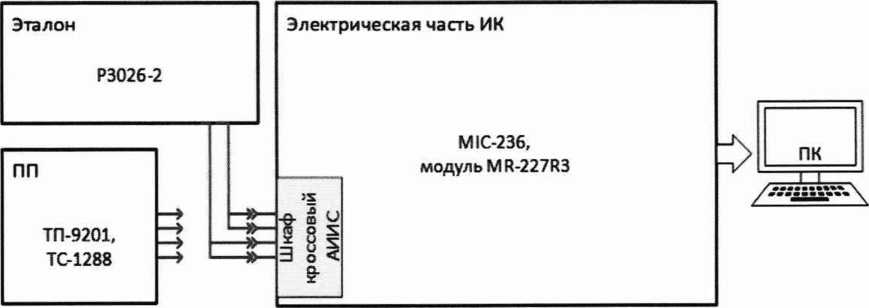

Рисунок 2 - Схема поверки ИК температуры жидких и газообразных сред (с ПП -термопреобразователями сопротивления) поэлементным способом
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-9.jpg)

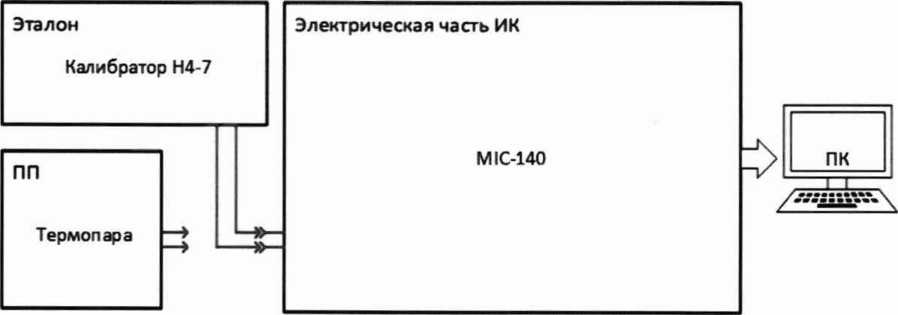

Рисунок 3 - Схема поверки ИК температуры жидких и газообразных сред (с ПП
- термоэлектрическим преобразователем) поэлементным способом
-
9.2.2.2 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку для поверяемой электрической части соответствующих ИК. При настройке в поле «Контрольные точки» установить значения из поля «Номинальные значения температуры в КТ» (или номинальные значения сопротивления в КТ, соответствующие значениям температуры) таблицы 9.2.1 для соответствующего ИК (можно выбирать другие КТ, но не менее 5 равномерно распределенных по диапазону, включае верхнее и нижнее значения).
Таблица 9.2.1 - Контрольные точки измерения температуры
Наименование ИК (измеряемого параметра) |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Кол-во КТ |
Номинальные значения температуры в КТ, Хк |
Номинальные значения сопротивлени я (напряжения) в КТ, Ом (мВ) |
Температура воздуха в боксе (Параметр: 1.бокс) |
°C |
-45 |
+60 |
Поверяется автономно, см. раздел 8.7 | ||
Температура воздуха при отборе на нормальные и аварийные нужды ЛА (Параметр: t. г. нужды ЛА) |
К |
400 |
770 |
5 |
400; 500; 600; 700;770 |
Соответствую щие значениям температуры в КТ по ГОСТ Р 8.585-2001 (НСХ - ТХА) |
Температура воздуха на входе ВЗУ (Параметры: t.ii. 1 - t.H. 13) |
к |
223 |
323 |
5 |
223; 248;273; 298;323 |
Соответствую щие значениям температуры в КТ по ГОСТ 6651-2009 (НСХ 100П) |
Температура г/ж в баке НП-177-1, температура г/ж в баке НП-177-2 (Параметры: 1гж.нп177.1; 1.гж.нп177.2) |
°C |
-50 |
+120 |
11 |
-50; -40; -30; -20;-10; 0; +25; +50; +75;+100: + 120 | |
Температура г/ж на входе НП-177-1, температура г/ж на входе НП-177-2 (Параметры: t. гж. вх. ни 177.1: 1.гж.вх.нп177.2) |
-50 |
+120 | ||||
Температура г/ж на выходе НП-177-1, температура г/ж на выходе НП-177-2 |
-50 |
+120 |
Наименование ИК (измеряемого параметра) |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Кол-во КТ |
Номинальные значения температуры х, в КТ. к |
Номинальные значения сопротивлени я (напряжения) в КТ, Ом (мВ) |
(Параметры: t. гж. вых. ни 177.1; Ггж.вых.нп 177.2) | ||||||
Температура г/ж на выходе т/о НП-177-1, температура г/ж на выходе т/о НП-177-2 (Параметры: 1гж.то.нп177.1; 1.гж.то.нп177.2) |
-50 |
+120 | ||||
Температура топлива на входе в изделие (Параметры: (.т.вх) |
-50 |
+50 |
11 |
-50; -40; -30; -20;-10; 0; +10; +20; +30; + 40; +50 | ||
Температура масла на входе в изделие (Параметры: Г.м.вх) |
-50 |
+250 |
11 |
-50; -40; -30; -20;-10; 0; +50; +100;+150; +200; +250 | ||
Температура масла на выходе из изделия (Параметры: 1..м.вых) |
-50 |
+250 | ||||
Температура масла в ОТ (опоры турбины) (Параметры: Г.м.ОТ) |
-50 |
+250 |
-
9.2.2.3 Используя ПО «Recorder», поочередно для всех номинальных значений температуры в КТ, указанных в таблице 9.2.1, провести измерения в соответствии с п.п.1 -6 Приложения Б к настоящему документу. При этом номинальные значения сопротивления на входе ИК, соответствующие номинальным значениям температуры в КТ и указанные в поле «Номинальные значения сопротивления в КТ», устанавливать с помощью соответствующего средства поверки.
-
9.2.2.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и сформировать протокол поверки. При этом во вкладке «Настройка протокола» окна «Настройка параметров протокола» (рисунок Б6 Приложения Б к настоящему документу) установить параметры для всех ИК кроме ИКтемпературы воздуха на входе ВЗУ (Параметры: t.H. 1 - t.H. 13) и ИК температуры воздуха при отборе на нормальные и аварийные нужды ЛА (Параметр: Бг.нужды ЛА), ПО «Recorder» будет выполнена обработка результатов измерений по формулам (10.1) и (10.4), приведенным в разделе 10 настоящего документа. Для ИК температуры воздуха на входе ВЗУ (Параметры: t.H.l - t.H. 13) обработка результатов измерений будет выполнена по формулам (10.1) и (10.2), приведенным в разделе 10 настоящего документа. Для ИК температуры воздуха при отборе на нормальные и аварийные нужды ЛА (Параметр: t-г.нужды ЛА) обработка результатов измерений будет выполнена по формуле (10.1), приведенной в разделе 10 настоящего документа.
-
9.2.3 Результаты поверки ИК температуры жидких и газообразных сред считать положительными если:
-
9.2.3.1 ПП ИК имеет действующее свидетельство о поверке и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ;
-
9.2.3.2 Погрешность электрической части ИК не превышает значений, приведенных в приложении А настоящего документа;
-
9.2.3.3 Выполнение п.п. 9.2.3.1 и 9.2.3.2 обеспечивает выполнение установленных требований к суммарной погрешности (приведенных в приложении А настоящего документа) для соответствующего ИК.
-
9.2.4 В случае не выполнения условий, указанных в п.9.2.3, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
Поверку каждого ИК комплектным способом выполнять следующим образом:
-
9.2.5 Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, а пломбирование, маркировка типа и номера ПП должны соответствовать паспорту (этикетке).
-
9.2.6 Собрать схему поверки в соответствии с рисунком 4, для чего ПП поместить в термостатирующий блок калибратора температуры.

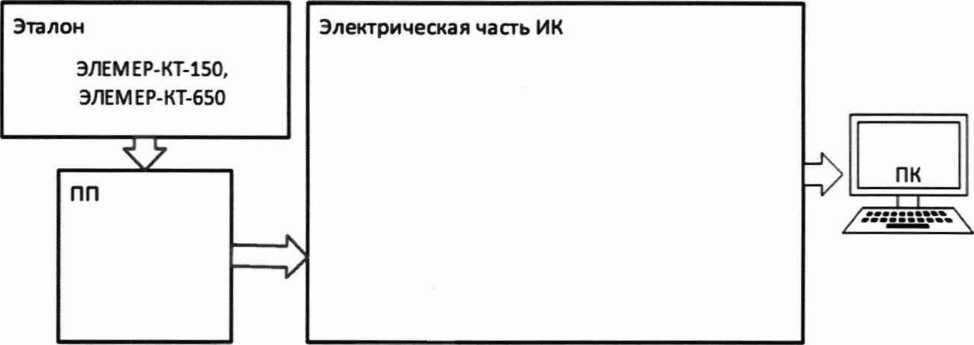

Рисунок 4 - Схема поверки ИК температуры жидких и газообразных сред комплектным способом
-
9.2.6.1 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку для поверки соответствующих ИК. При настройке в поле «Контрольные точки» установить значения из поля «Номинальные значения температуры в КТ» таблицы 9.2.1 для соответствующего ИК (можно выбирать другие КТ, но не менее 5 равномерно распределенных по диапазону, включае верхнее и нижнее значения).
-
9.2.6.2 Используя ПО «Recorder», поочередно для всех номинальных значений температуры в КТ, указанных в таблице 9.2.1, провести измерения в соответствии с п.п.1 -6 Приложения Б к настоящему документу. При этом температуру на входе ИК, указанныю в поле «Номинальные значения температуры в КТ», устанавливать с помощью сухоблочного калибратора.
-
9.2.7 Результаты поверки ИК температуры жидких и газообразных сред считать положительными если погрешность ИК не превышает значений, приведенных в приложении А настоящего документа.
-
9.2.8 В случае не выполнения условий, указанных в п.9.2.7, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
Поверку каждого ПК (кроме ПК температуры воздуха в боксе) поэлементным способом выполнять в 3 этапа:
-
1 этап - контроль (оценка) состояния и MX ПП;
-
2 этап - поверка электрической части ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);
-
3 этап - определение и оценка максимальной погрешности ИК.
-
9.3.1 Для контроля (оценки) ПП:
-
9.3.1.1 Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, а пломбирование, маркировка типа и номера ПП должны соответствовать паспорту (этикетке).
-
9.3.1.2 Для каждого ПГ1 проверить действующее свидетельство о поверке и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ.
-
9.3.2 Поверку электрической части каждого ИК выполнить в указанной ниже последовательности:
-
9.3.2.1 Собрать схему поверки в соответствии с рисунком 5, для чего на вход электрической части ИК вместо преобразователя давления подключить калибратор универсальный Н4-7 в режиме воспроизведения напряжения постоянного тока.

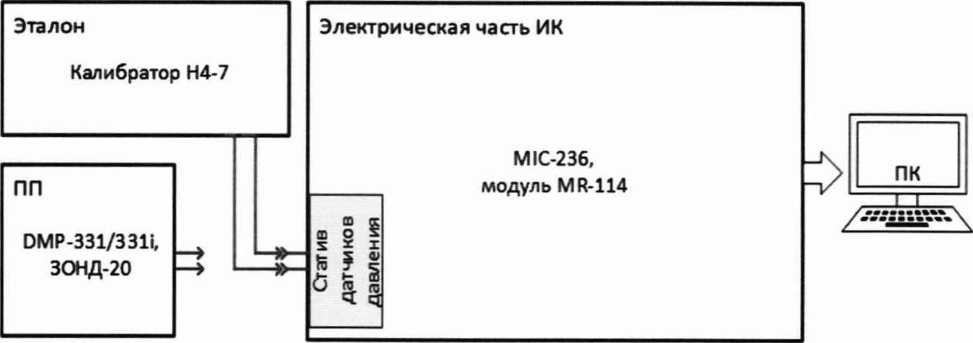

Рисунок 5 - Схема поверки ИК абсолютных, избыточных и разности давлений газообразных и жидких сред поэлементным способом
-
9.3.2.2 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку для поверяемой электрической части соответствующих ИК. При настройке в поле «Контрольные точки» установить значения из поля «Номинальные значения в КТ» таблицы 9.3.1 для соответствующего ИК (можно выбирать другие КТ, но не менее 5 равномерно распределенных по диапазону, включае верхнее и нижнее значения).
Таблица 9.3.1 - Контрольные точки измерения давления и разрежения
Наименование параметра ИК |
Обозначения измеряемых параметров гтд |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Кол-во КТ |
Номинальные значения давления [кгс /см2] (напряжения постоянного тока, соответствующего давлению [В]) в х, КТ, к |
Абсолютное давление газообразных сред |
dP.5.1 -dP.5.112 |
кПа |
66,8 |
135,8 |
При поэлементной поверке - поверяются автономно (по РТ-МП-4973-443 -2017), подключены по цифровому каналу | |
Избыточное давление газообразных сред |
dP.30.l- dP.30.112 |
кПа |
0 |
207 | ||
Избыточное давление газообразных сред |
dP.100.l- dP. 100.208 |
кПа |
0 |
690 | ||
Избыточное давление жидкости |
Р.бж |
кПа (кгс /см2) |
0(0) |
588,4 (6,0) |
6 |
0; 1,2; 2,4; 3,6; 4,8; 6,0 (0; 2; 4; 6; 8; 10) |
Избыточное давление жидкости |
Р.4ж.1 -Р.4ж.4 |
кПа (кгс /см2) |
0(0) |
392,3 (4,0) |
6 |
0; 0.8; 1,6; 2,4; 3,2; 4,0 (0; 2; 4; 6; 8; 10) |
Избыточное давление жидкости |
Р.2.5ж |
кПа (кгс /см2) |
0(0) |
245,2 (2,5) |
6 |
0; 0,5; 1,0; 1,5; 2,0; 2,5 (0; 2; 4; 6; 8; 10) |
Абсолютное давление жидкости |
Р.2.5ж.абс 1 - Р.2.5ж.абс 2 |
кПа (кгс /см2) |
0(0) |
245,2 (2,5) |
6 |
0; 0.5; 1,0; 1,5; 2,0; 2,5 (0; 2; 4; 6; 8; 10) |
Перепад между статическим давлением в мерном сечении и в контрольным сечении |
dP.MC. 1 - dP.Mc.8 |
Па (кгс /см2) |
0(0) |
1961 (0,020) |
6 |
0; 0,004; 0,008; 0.012; 0,016; 0,020 (0;2;4; 6; 8; 10) |
Полное давление-разряжение на входе вРМК |
Р.по.чн 1 - P.no.iH 4 |
Па (кгс /см2) |
мину с 3927 (мину с 0,040) |
0(0) |
6 |
-0,04; -0,032; -0,024; -0,016; -0,008; 0 (0;2;4; 6; 8; 10) |
Избыточное давление газообразных сред |
Р.1.6г.1- Р. 1.6г. 17 |
кПа (кгс /см2) |
0(0) |
156,9(1,6) |
И |
0; 0,16; 0,24; 0,32; 0,48; 0,64; 0,8; 0,96; 1,12; 1,28; 1,44; 1,6 (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10) |
Наименование параметра ИК |
Обозначения измеряемых параметров гтд |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Кол-во КТ |
Номинальные значения давления [кгс /см2] (напряжения постоянного тока, соответствующего давлению [В]) в X, КТ, к |
Избыточное давление газообразных сред |
Р.4г.1 -Р.4г.2 |
кПа (кгс /см2) |
0(0) |
392,3 (4,0) |
И |
0; 0,4; 0,8; 1,2; 1,6; 2,0; 2.4; 2,8; 3,2; 3,6; 4,0 (0;1;2; 3; 4; 5; 6; 7; 8; 9; 10) |
Избыточное давление газообразных сред |
Р.6г.1-Р.6г.2 |
кПа (кгс /см2) |
0(0) |
588.4 (6,0) |
11 |
0; 0,6; 1,2; 1,8; 2,4; 3,0; 3,6; 4,2; 4,8; 5,4; 6,0 (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10) |
Избыточное давление газообразных сред |
Р.10г.1- Р.Юг.ЗО |
кПа (кгс /см2) |
0(0) |
980,7 (10,0) |
11 |
0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10 (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10) |
Избыточное давление газообразных сред |
Р.16г.1- Р.16г.24 |
кПа (кгс /см2) |
0(0) |
1569,1 (16,0) |
И |
0; 1,6; 3,2; 4,8; 6,4; 8,0; 9,6; 11,2; 12,8; 14,4; 16,0 (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10) |
Избыточное давление газообразных сред |
Р.25г.1- Р.25г.26 |
кПа (кгс /см2) |
0(0) |
2451,7 (25,0) |
11 |
0; 2,5; 5,0; 7,5; 10,0; 12,5; 15,0; 17,5; 20,0; 22,5; 25,0 (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10) |
Избыточное давление газообразных сред |
Р.40г.1- Р.40г.26 |
кПа (кгс /см2) |
0(0) |
3922,7 (40,0) |
11 |
0; 4; 8; 12; 16; 20; 24; 28; 32; 36; 40 (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10) |
Абсолютное давление газообразных сред |
Р.2.5г.абс |
кПа (кгс /см2) |
0(0) |
245,2 (2,5) |
И |
0; 0,25; 0,5; 0,75; 1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,50 (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10) |
Давление воздуха наддува бака НП-177-1, давление воздуха наддува бака НП-177-2 |
Р.в.гб.1 in 177.1; Р.в.гб.нп177.2 |
кПа (кгс /см2) |
0(0) |
640 (6,53) |
5 |
0; 1,306; 2,612; 3,918: 5,224; 6,530 (0; 2; 4; 6; 8; 10) |
Давление г/ж на входе НП-177-1, давление г/ж на входе НП-177-2 |
Р.гж.вх.нп 177.1; Р.гж.вх.нп 177.2 |
кПа (кгс /см2) |
0(0) |
600 (6,12) |
5 |
0; 1,224; 2,448; 3,672; 4,896; 6,120 (0; 2; 4; 6; 8; 10) |
Наименование параметра ИК |
Обозначения измеряемых параметров ГТД |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Кол-во КТ |
Номинальные значения давления [кгс /см2] (напряжения постоянного тока, соответствующего давлению [В]) в х, КТ, к |
Давление г/ж на выходе НП-177-1, давление г/ж на выходе НП-177-2 |
Р.гж.вых.нп177. 1; Р.гж.вых.нп177. 2 |
МПа (кгс /см2) |
0(0) |
35 (356,9) |
5 |
0; 71,380; 142,760; 214,140; 285,520; 356,900 (0; 2; 4; 6; 8; 10) |
Давление воздуха при отборе на нормальные и аварийные нужды |
Р.г. нужды ЛА |
кПа (кгс /см2) |
0(0) |
1569,1 (16,0) |
1 |
0; 1,6; 3,2; 4,8; 6,4; 8,0; 9,6; 11,2; 12,8; 14,4; 16,0 (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10) |
Атмосферное давление |
Р.атм |
кПа (мм рт. ст.) |
60 (450) |
110 (825) |
Поверяется автономно, подключен по цифровому каналу |
-
9.3.2.3 Используя ПО «Recorder», поочередно для всех номинальных значений напряжения в КТ, указанных в таблице 9.3.1, провести измерения в соответствии с п.п.1 -6 Приложения Б к настоящему документу.
-
9.3.2.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. Для ИК с нормированной относительной погрешностью, обработка результатов измерений выполняется по формулам (10.1) и (10.2), приведенным в разделе 10 настоящего документа, для ИК с нормированной приведенной погрешностью - по формулам (10.1) и (10.4), приведенным в разделе 9 настоящего документа.
-
9.3.3 Результаты поверки ИК абсолютных, избыточных и разности давлений газообразных и жидких сред считать положительными, если:
-
9.3.3.1 ПП ИК имеет действующее свидетельство о поверке и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ;
-
9.3.3.2 Погрешность электрической части ИК не превышает значений, приведенных в приложении А настоящего документа (для ПП с цифровым выходом проводится проверка работоспособности в соответствии с РЭ);
-
9.3.4 Выполнение п.п. 9.3.3.1 и 9.3.3.2 обеспечивает выполнение установленных требований к суммарной погрешности (приведенных в приложении А настоящего документа) для соответствующего ИК.
-
9.3.5 В случае не выполнения условий, указанных в п.9.3.3, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
Поверку каждого ИК комплектным способом выполнить следующим образом:
-
9.3.6 Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, а пломбирование, маркировка типа и номера ПП должны соответствовать паспорту (этикетке).
-
9.3.7 Собрать схему поверки в соответствии с рисунком 6, для чего ко входу ПП подключить калибратор давления.

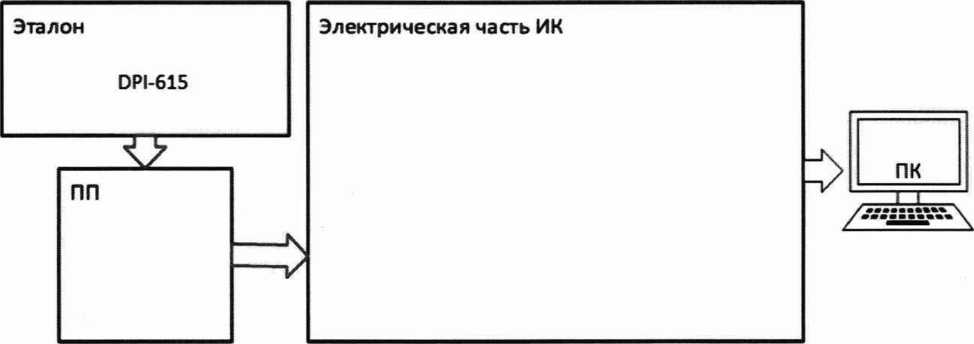

Рисунок 6 - Схема поверки ИК абсолютных, избыточных и разности давлений газообразных и жидких сред комплектным способом
-
9.3.7.1 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку для поверки соответствующих ИК. При настройке в поле «Контрольные точки» установить значения из поля «Номинальные значения давлений в КТ» таблицы 9.3.1 для соответствующего ИК (можно выбирать другие КТ, но не менее 5 равномерно распределенных по диапазону, включае верхнее и нижнее значения).
-
9.3.7.2 Используя ПО «Recorder», поочередно для всех номинальных значений давлений в КТ, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом давление на входе ИК устанавливать с помощью калибратора давления.
-
9.3.8 Результаты поверки ИК абсолютных, избыточных и разности давлений газообразных и жидких сред считать положительными если погрешность ИК не превышает значений, приведенных в приложении А настоящего документа.
-
9.3.9 В случае не выполнения условий, указанных в п.9.3.8, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
Перечень операций, которые должны проводиться при поверке АИИС 5У, приведен в таблице 9.4.1.
Таблица 9.4.1 - Перечень операций поверки ИК силы от тяги двигателя
Наименование операции |
Номер пункта документа по поверке |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
7 |
2 |
3 |
4 |
1 Определение коэффициента устойчивости |
9.4.1 |
да |
нет |
2 Определение порога чувствительности силоизмерительной системы |
9.4.2 |
да |
да |
3 Определение случайной составляющей основной погрешности ИК |
9.4.3 |
да |
да |
4 Определение систематической составляющей основной погрешности ИК |
9.4.4 |
да |
да |
5 Определение суммарной основной погрешности измерения ИК |
9.4.5 |
да |
да |
-
9.4.1 Проверка устойчивости ДМП производится экспериментальным методом:
-
9.4.1.1 Освободить ДМП от связей с СИУ и СГУ и статически уравновесить в исходном рабочем положении: ленты должны находиться в вертикальном положении.
-
9.4.1.2 Установить индикаторы часового типа на переднем и заднем торцах ДМП. Установить индикатор часового типа на связанных с фундаментом, несущим ДМП, неподвижных конструкциях стенда.
-
9.4.1.3 Последовательно приложить к ДМП продольно действующие нагрузки для перемещения ДМП от 0 мм до 3 мм с шагом 0,3 мм. Образцовым динамометром класс АЦД/1Р-20/1И-00 фиксировать приложенные нагрузки.
-
9.4.1.4 Измерить перемещение ДМП относительно ТБК индикатором часового типа, записать полученные данные в таблицу А.6.
-
9.4.1.5 Считать и записать показания динамометра.
-
9.4.1.6 Расчет коэффициента устойчивости:
Кдмт
Лдмт
-
(9.4.1)
где п - общее число экспериментов, выполненных в процессе определения Ку ДМП, п=10; R гчП1 - сила, приложенная к ДМП, находящейся в статически уравновешенном положении,
при проведении i-ro эксперимента, Н (кгс); ЛДМП1 - значение зарегистрированного перемещения ДМП в направлении действия силы Идмп при проведении i-ro эксперимента, мм.
-
9.4.1.7 СИС считается выдержавшей проверку, если усилие, приложенного к ДМП для перемещения на 1 мм, не превышает 0,2% от максимальной силы тяги в пределах перемещения ± 3 мм.
9.4.2 Произвести подготовку системы, установив дополнительный канал создания нагрузки, согласно рисунку 7 с использованием ручной МНС и эталонного динамометра, и задать от ПГУ нагрузку 0,lRmax согласно методике, приведенной в МРКД.2490.0350.100
РЭ.
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-14.jpg)
Весовойимитатор
двигателя
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-15.jpg)
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-16.jpg)
ПР - подмоторная рама
ДЭ - эталонный динамометр
ГЦ - гидроцилиндр
ДМП - динамометрическая платформа
МНС - маслонасосная станция Магистрали - шланги высокого давления для подачи рабочей жидкости
АРМ - рабочее место для управления работой МНС
ВШ - винтовая шпилька
ДС - датчик силы
Д - динамометр АЦД/1Р-20/1И-00
Рисунок 7 - Функциональная схема работы ПГУ
-
9.4.2.1 Задавать дополнительную нагрузку на силоизмерительную систему до момента изменений показаний силоизмерительной системы в младшем значащем разряде канала СИУ (с шагом не более 1 кгс).
-
9.4.2.2 Зарегистрировать данные и разгрузить систему.
-
9.4.2.3 Повторить эксперимент 5 раз.
-
9.4.2.4 Задать от СГУ нагрузку 1,0R max согласно методике, приведенной в МРКД.2490.0350.100 РЭ.
-
9.4.2.5 Повторить пункты 9.4.2.1 -9.4.2.3.
-
9.4.2.6 Расчет порога чувствительности силоизмерительной системы при действующей на ДМП контрольной нагрузке (силе), равной 0,1 Rmax, Н (кгс):
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-17.jpg)
(9.4.2)
9.4.2.7 Расчет порога чувствительности силоизмерительной системы при действующей на ДМП контрольной нагрузке (силе), равной 1,0Rmax, Н (кгс):
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-18.jpg)
(9.4.3)
где Rmax - максимальная измеряемая СИС сила тяги двигателя, Н (кгс);
i=5 - количество проведенных опытов на каждой из указанных контрольных нагрузок (сил);
$ , Я1Г} ~ дополнительная нагрузка на силоизмерительную систему до момента изменений показаний силоизмерительной системы в младшем значащем разряде канала СИУ, Н (кгс);
9.4.2.8 СИС считается выдержавшей проверку в случае, если значение порога чувствительности не превышает 0,02 % Rmax.
9.4.3 Подготовку системы и нагружение от СГУ проводить согласно методике, приведенной в МРКД.2490.0350.100 РЭ.
-
9.4.3.1 Задать от СГУ контрольные нагрузки, соответствующие 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 % от максимального значения силы, измеряемой силоизмерительной системой при испытании двигателей (прямой ход) и от максимального значения силы до нуля (обратный ход).
-
9.4.3.2 На каждой ступени нагружения произвести регистрацию показаний СИС, данные занести в протокол.
-
9.4.3.3 Случайная составляющая определяется по результатам 10-кратной градуировки системы с помощью стендового градуировочного устройства (СГУ).
-
9.4.3.4 Обработка результатов наблюдения происходит автоматически с помощью ПО СИС БЛИЖ.409801.110.041 -01.
-
9.4.3.5 При расчете случайной составляющей погрешности силоизмерительной системы определяют значения средних арифметических показаний для прямого и обратного ходов градуировочной характеристики для каждой из К ступеней нагружения:
1 п
=~ Uhv ’
ПКН /=1
(9.4.4)
(9.4.5)
КР /=1
где Lkh - среднее арифметическое из пкн показаний силоизмерительной системы в К-ом ряду измерений при прямом ходе градуировочной характеристики силоизмерительной системы (при нагрузке), единиц отсчета;
Lkp - среднее арифметическое из пкр показаний силоизмерительной системы в К-ом ряду измерений при обратном ходе градуировочной характеристики силоизмерительной системы (при разгрузке), единиц отсчета:
пкн - общее число наблюдений показаний силоизмерительной системы в К-ом ряду измерений при нагрузке;
пкр - общее число наблюдений показаний силоизмерительной системы в К-ом ряду измерений при разгрузке;
/,( - результат единичного отсчета в К-ом ряду измерений при нагрузке
силоизмерительной системы;
/,А. - результат единичного отсчета в К-ом ряду измерений при разгрузке
силоизмерительной системы.
-
9.4.3.6 Определяют среднее средних значений LK для каждой ступени нагружения:
(9.4.6) где Lk - среднее арифметическое в К-ом ряду измерений всех показаний силоизмерительной системы, полученных при нагрузке и разгрузке, единиц отсчета. Полученные единичные результаты отсчетов показаний и на каждой из К ступеней прямого и обратного ходов градуировочной характеристики соответственно заносят в протокол.
-
9.4.3.7 Определяют вариацию ак и погрешность измерений, обусловленную вариацией для каждой ступени нагружения:
ак = Ькр-Ькн, (9.4.7)
г = -?*-* 100, (9.4.8)
74 2RK
где ак - вариация (разница между средними арифметическими показаниями силоизмерительной системы, полученными в К-ом ряду при разгрузке и нагрузке);
/ - погрешность измерения, обусловленная вариацией в К-ом ряду измерений, %; Rk - сила, действующая на ДМП в К-ом ряду измерений, Н (кгс).
-
9.4.3.8 Определяют случайные отклонения в каждом из К рядов измерения.
если
если
у <5*104/? •
/ max--7Vmax
у >-5*10'/? •
/ ак max v vmax ’
V,
= /,
~LK
'км
'кн
V,
= /, -
~LK ’
'КР
'кр
=%,
~ ^кн
-1
ЬКР
(9.4.9)
(9.4.10)
где/а max- максимальная погрешность измерения, обусловленная вариацией в К-ом ряду измерений, %;
-
V - случайные отклонения, вычисленные при нагрузке силоизмерительной системы в К-ом ряду измерений;
-
V - случайные отклонения, вычисленные при разгрузке силоизмерительной системы в К-ом ряду измерений.
-
9.4.3.9 Находят сумму случайных отклонений в каждом ряду измерений (они должны равняться нулю или отличаться от нуля в пределах сделанных округлений среднего арифметического и полученных значений отклонений при вычислениях). Вычисления и округления результатов осуществлять до второго знака после запятой.
-
9.4.3.10 Рассматривая ряды измерений и полученные для них ряды случайных отклонений, следует убедиться, что в них нет резко отличающихся результатов, грубые погрешности отбраковывают, пользуясь критерием Смирнова или Романовского и оценкой грубых погрешностей, приведенных в справочном приложении 5 ОСТ 1 02517-84.
V V
-
9.4.3.11 Возводят в квадрат полученные значения случайных отклонений *«' и 'кр, находят сумму квадратов:
"кн
(9.4.11)
-
9.4.3.12 Определяют средние квадратические погрешности измерения для каждой
ступени нагружения: где - абсолютная средняя квадратическая погрешность с силоизмерительной системы, вычисленная для К-го ряда измерений, Н(кгс);
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-20.jpg)
(9.4.12)
пк=пкн+пкр - число наблюдений в К-ом ряду измерений, оставшееся после исключения грубых погрешностей.
-
9.4.3.13 Пользуясь нормированным значением доверительной вероятности Р = 0,95 и полученным в каждом ряду числом измерений пк, по таблице Стьюдента-Фишера (справочное приложение 6 ОСТ 1 02517-84) находят величину квантилей и определяют абсолютное значение случайной составляющей погрешности силоизмерительной системы для каждой ступени нагружения по формуле:
АЛ,,. = ^(г„<7Ял.)2+фт„ , (9.4.13)
где - абсолютная случайная составляющая погрешности силоизмерительной
системы, вычисленная для К-го ряда измерений при доверительной вероятности Р = 0.95; та- квантиль Стъюдента-Фишера при Р=0,95.
-
9.4.3.14 Определяют относительные и приведенные значения случайной составляющей погрешности силоизмерительной системы в каждом ряду измерений:
g =^Л71]00
" «к
(9.4.14)
= ^№100
' ККР п
max
(9.4.15) где - относительная случайная составляющая погрешности силоизмерительной системы, вычисленная для К -го ряда измерений при доверительной вероятности Р=0,95, % ОТ R-изм, %
yR - приведенная случайная составляющая погрешности силоизмерительной системы, вычисленная для К-го ряда измерений при доверительной вероятности Р=0,95, % от Rmax, %.
основной
(9.4.16)
-
9.4.3.15 Определяют предел допускаемой случайной составляющей погрешности силоизмерительной системы для всего диапазона измерения:
о
где A/?r - предел допускаемой случайной составляющей погрешности силоизмерительной системы для всего диапазона измерений, Н(кгс);
о
ctrp- абсолютная средняя квадратическая погрешность силоизмерительной системы для каждой ступени нагружения, вычисленная для генеральной совокупности (всего диапазона измерений) единичных измерений при числе результатов единичных отсчетов п > 200, Н (кгс)
« = Е("к« + пк?')> (9.4.17)
£=1
если К > 10
(пки + nKl> ) = 20,то п> 200
(9.4.18)
К - общее количество рядов измерений.
-
9.4.3.16 Определяют среднюю квадратическую погрешность результатов единичных измерений для всего диапазона измеряемых усилий, т.е. для генеральной (^200) совокупности измерений:
(9.4.19)
-
9.4.3.17 Определяют предел допускаемых относительных и приведенных случайных
составляющих погрешности силоизмерительной системы:
ст нк,,
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-23.jpg)
(9.4.20)
А^'' 100
RK max
(9.4.21) где grkp- предел допускаемой относительной случайной составляющей погрешности силоизмерительной системы для всего диапазона измерений, % от RIBm, %;
yR- предел допускаемой приведенной случайной составляющей погрешности силоизмерительной системы для всего диапазона измерений, % от 0,5Rmax, %.
-
9.4.3.18 Силоизмерительную систему испытательного стенда считают удовлетворительно работающей и пригодной для применения по назначению, если полученные значения приведенных и относительных случайных погрешностей измерения
О О
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-24.jpg)
на стенде не превышают 0,15 %, то есть акр ~ и
-
9.4.4 Произвести подготовку системы и выполнить 10-кратное нагружение с помощью ПГУ с применением эталонного динамометра по линии действия силы тяги двигателя в течение 8-10 часов. Интервалы времени между отдельными видами градуировки должны быть не более 1 часа. Методика нагружения от ПГУ приведена в МРКД.2490.0350.100 РЭ.
-
9.4.4.1 Нагружение системы проводить по ступеням 0,lRmax в диапазоне (0,1 1,0)
Rmax-
-
9.4.4.2 Результаты на каждой ступени нагружения регистрировать в протоколе.
-
9.4.4.3 Одновременно с записью показаний системы произвести измерение и запись температур, установившихся в боксе. Значения установившейся в боксе температуры за период градуировки, проводимой для определения систематической погрешности системы, не должны изменяться более чем на ± 2° С.
-
9.4.4.4 Определение систематической составляющей погрешности силоизмерительной системы производится путем сличения показаний силоизмерительной системы, полученных в нормальных статических условиях при ее градуировке СГУ (см. п. 9.4.3) с показаниями, полученными при нагружении силоизмерительной системы усилиями, воспроизводимыми ПГУ.
Обработка результатов наблюдения происходит в ПО Recorder.
-
9.4.4.5 Систематическую составляющую основной погрешности измерений определяют по формуле:
(9.4.22)
где - систематическая составляющая погрешности силоизмерительной системы,
определяемая как разность между показаниями силоизмерительной системы и показаниями при нагружении от ПГУ в К-ом ряду измерений;
- единичный результат отсчета показаний силоизмерительной системы в К-ом ряду измерений при непосредственном нагружении силоизмерительной системы с помощью ПГУ, единиц отсчета;
Rt - единичные контрольные усилия, воспроизводимые в К-ом ряду измерений по показаниям образцового динамометра, Н (кгс).
-
9.4.4.6 Определяют относительные значения основной систематической
составляющей погрешности измерений:
^СК R кии
100,
(9.4.23)
где - относительная систематическая составляющая погрешности измерений, %.
-
9.4.4.7 Определяют приведенное значение основной систематической составляющей погрешности измерений:
ARrk- ,
=у^100’ (9.4.24)
Л d max
где - приведенная систематическая составляющая измерений, %.
-
9.4.4.8 Результаты измерений силоизмерительной системы считаются правильными, если полученные значения приведенных и относительных систематических погрешностей
Л 1 с О/ 7 о < 0,15% $R. < 0 15%
измерения на стенде не превышают 0,15 %, то есть и ** Ktk ~ ’ .
I/ I-
9.4.4.9 Если ' I >0,15%, то необходимо найти и устранить причину неправильных показаний силоизмерительной системы, а при невозможности ее устранения решают вопрос о внесении в результаты измерений соответствующих поправок и величине неисключенной систематической погрешности СИС.
-
9.4.5 Основная абсолютная погрешность силоизмерительной системы определяется на К-ой ступени нагружения определяется по формуле:
(9.4.25)
-
9.4.5.1 Основная относительная погрешность силоизмерительной системы на К-ой ступени нагружения определяется по формуле:
^=■=^100%, (9.4.26)
RK
-
9.4.5.2 Основная погрешность силоизмерительной системы, приведенная к нагрузке 0,5Rmax определяется на К-ой ступени нагружения по формуле:
= к 100%, (9.4.27)
0.5 Я
- max
-
9.4.5.3 Силоизмерительная система считается прошедшей проверку, если основная относительная погрешность не превышает 0,3 % для каждой ступени нагружения в диапазоне от 0,5 Rmax до Rmax., а основная приведенная погрешность не превышает 0,3 % в диапазоне от 0 до 0,5 Rmax.
Поверку каждого ИК выполнить в 3 этапа поэлементным способом:
-
1- й этап - контроль (оценка) состояния и MX ПП;
-
2- й этап - поверка электрической части ИК относительной влажности атмосферного воздуха с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);
-
3- й этап - определение и оценка максимальных погрешностей ИК.
-
9.5.1 Для контроля (оценки) ПП отсоединить его от линии интерфейса RS-232.
-
9.5.1.1 Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, пломбирование, маркировка типа и номера ПП согласно паспорту (этикетке).
-
9.5.1.2 Для ПП проверить действующее свидетельство о поверке и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ.
-
9.5.1.3 После контроля (оценки) состояния и MX установить ПП на штатное место, закрепить, подключить кабель соединения ПП с линией интерфейса RS-232.
-
9.5.2 Провести проверку работоспособности ИК в соответствии с руководством по эксплуатации системы.
-
9.5.3 Так как первичный преобразователь температуры атмосферного воздуха «Измеритель влажности и температуры ИВТМ» на выходе выдает сигнал в цифровом виде по протоколу RS232, то абсолютная погрешность ИК температуры и влажности атмосферного воздуха принимается равной абсолютной погрешности первичного преобразователя.
-
9.5.3.1 Результаты поверки ИК температуры и ИК относительной влажности атмосферного воздуха считать положительными, если:
-
9.5.3.2 Используемый в системе ПП (ИВТМ) поверен, имеет дейсвующее свидетельство о поверке и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ.
-
9.5.3.3 ИК проходит проверку работоспособности.
9.5.4 При не выполнении перечисленных в п.9.5.3 условий, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
9.6 Определение погрешностей ИК массового расхода топливаПоверку ИК выполнять в 3 этапа поэлементным способом:
-
1- й этап - контроль (оценка) состояния и MX ПП;
-
2- й этап - поверка электрической части ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);
-
3- й этап - определение и оценка максимальных погрешностей ИК.
-
9.6.1 Для контроля (оценки) состояния и MX ПП:
-
9.6.1.1 Отсоединить его от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, пломбирование должно соответствовать сборочному чертежу, а маркировка типа и номера ПП - паспорту.
-
9.6.1.2 Проверить наличие действующего свидетельства о поверке (первичной или периодической), значение относительной погрешности ПП, указанное в свидетельстве, должно находиться в допускаемых пределах и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ.
Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данными ПП.
-
9.6.2 Поверку электрической части ИК выполнить в указанной ниже последовательности:
-
9.6.2.1 Собрать схему поверки электрической части ИК в соответствии с рисунком 8, для чего на вход электрической части ИК, вместо ПП, подключить генератор ГЗ-110.

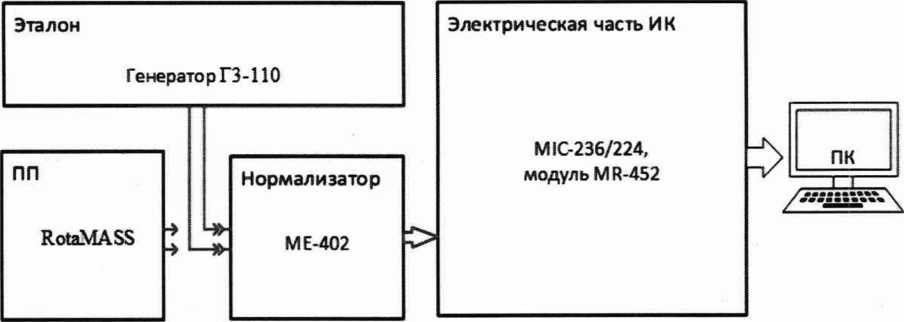

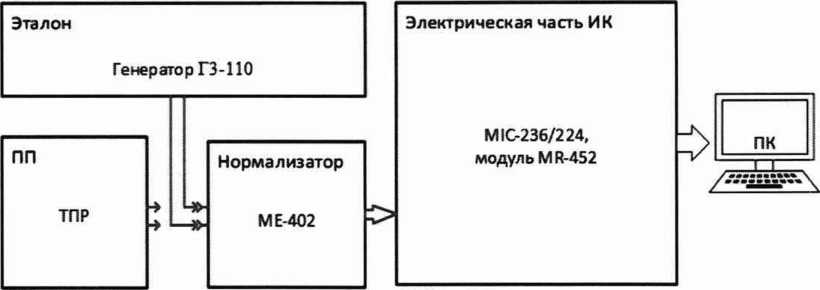

Рисунок 8 - Схема поверки ИК объемного расхода (прокачки) жидкостей
-
9.6.2.2 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку соответствующего канала в рабочей конфигурации «Recorder».
-

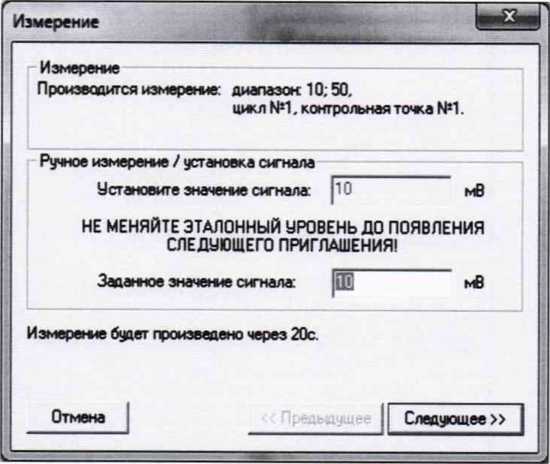

9.6.2.3 Используя ПО «Recorder» для поверки электрической части ИК параметра, поочередно для всех номинальных значений расхода, указанных в таблице 9.6.1, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом каждое номинальное значение массового расхода топлива в КТ задавать путём установки частоты переменного тока (Гц) на выходе генератора ГЗ-110, соответствующей номинальному значению массового расхода топлива в КТ.
Таблица 9.6.1 - Контрольные точки измерения расхода жидкостей
Наименование ИК |
Измеряемый параметр |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Количество КТ на ДИ ИК. |
Номинальные значения расхода в КТ,х* |
Массовый расход топлива |
G.monji |
кг/ч |
200 |
400 |
7 |
200; 400; 4000; 8000; 12000;16000;20000 |
400 |
20000 |
Примечание - Номинальные значения расхода в КТ носят рекомендательный характер, возможно выбирать другие КТ (не менее 5 и равномерно распределенные по диапазону измерения, включая верхнее и нижнее значения поддиапазонов).
-

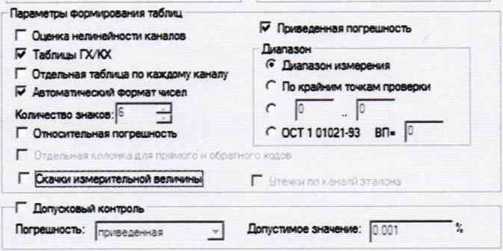

9.6.2.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. ПО

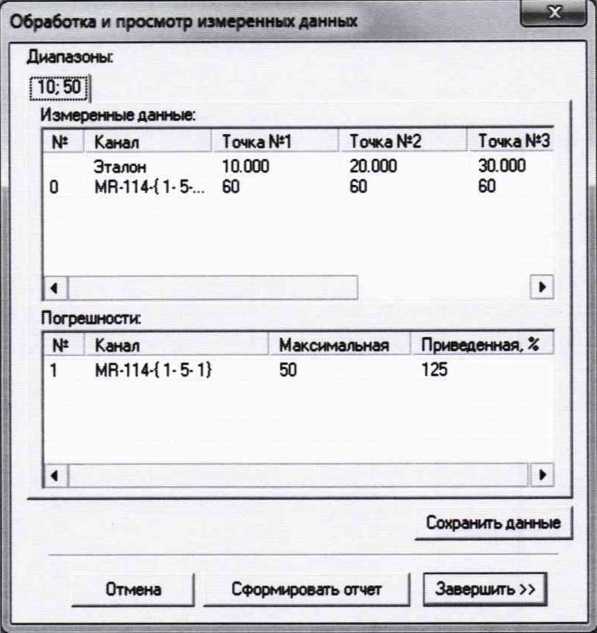

«Recorder» будет выполнена обработка результатов измерений для электрических частей ИК по формулам (10.1) и (10.2), приведенным в разделе 10 настоящего документа.
9.6.3 Результаты поверки ИК массового расхода топлива считать положительными если:
-
9.6.3.1 ПП ИК поверен, имеет действующее свидетельство о поверке и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ, фактическая максимальная погрешность измерений ПП находится в пределах допускаемой;
-
9.6.3.2 Погрешность электрической части ИК не превышает значений, приведенных в приложении А настоящего документа;
-
9.6.3.3 Выполнение п.п. 9.6.3.1 и 9.6.3.2 обеспечивает выполнение установленных требований к суммарной погрешности (приведенных в приложении А настоящего документа) для всего ИК.
-
9.6.4 При невыполнении перечисленных в п. 9.6.3 условий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
Поверку каждого ИК выполнять в 3 этапа поэлементным способом:
-
1- й этап - контроль (оценка) состояния и MX ПП;
-
2- й этап - поверка электрической части ИК целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);
-
3- й этап - определение и оценка максимальных погрешностей ИК.
-
9.7.1 Для контроля (оценки) состояния и MX ПП:
-
9.7.1.1 Отсоединить его от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, пломбирование должно соответствовать сборочному чертежу, а маркировка типа и номера ПП - паспорту.
-
9.7.1.2 Проверить наличие действующего свидетельства о поверке (первичной или периодической), значение относительной погрешности ПП, указанное в свидетельстве, должно находиться в допускаемых пределах и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ.
Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данными ПП.
-
9.7.2 Поверку электрической части каждого ИК выполнить в указанной ниже последовательности:
-
9.7.2.1 Собрать схему поверки электрической части ИК в соответствии с рисунком 9, для чего на вход электрической части ИК, вместо ПП (турбинного преобразователя расхода), подключить генератор ГЗ-110.

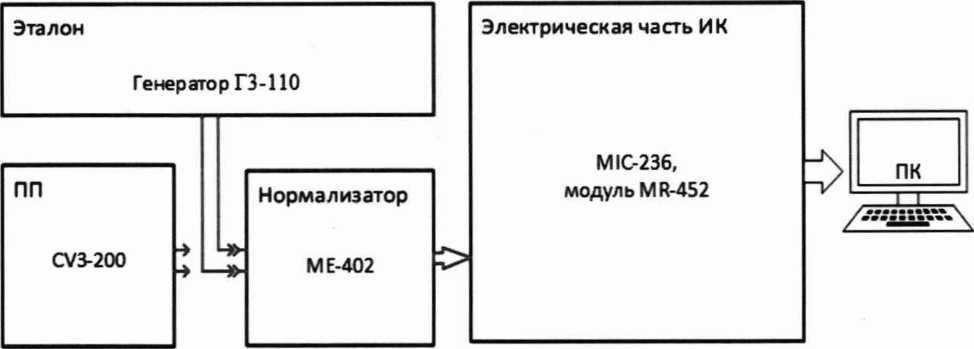

Рисунок 9 - Схема поверки ИК объемного расхода (прокачки) жидкостей
-
9.7.2.2 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку соответствующего канала в рабочей конфигурации «Recorder».
-
9.7.2.3 Используя ПО «Recorder» для поверки электрической части ИК параметра, поочередно для всех номинальных значений расхода, указанных в таблице 9.7.1, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом каждое номинальное значение объемного расхода (прокачки) жидкостей в КТ задавать путём установки частоты переменного тока (Гц) на выходе генератора ГЗ-110, соответствующей номинальному значению объемного расхода (прокачки) жидкостей в КТ. Значения частоты переменного тока, соответствующие номинальным значениям расхода рабочей жидкости для каждой КТ, брать из последнего действующего протокола очередной или внеочередной поверки турбинного преобразователя расхода, используемого в данном ИК, с точностью до 3-го знака после запятой.
Таблица 9.7.1 - Контрольные точки измерения расхода жидкостей
Наименование ИК |
Измеряемый параметр |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Количество КТ на ДИ ИК, |
Номинальные значения расхода в КТ, х* (см. Примечание к таблице 13) |
И К прокачки масла через двигатель |
Вд |
24 |
240 |
5 |
24; 81,6; 134,4; 187,2; 240 | |
ИК прокачки масла через опору турбины |
Q.m.OT |
7,2 |
36 |
5 |
7,2; 14,4; 21,6; 28,8; 36,0 | |
ИК прокачки НП-177-1 минимальная, прокачки НП-177-2 минимальная |
Q.23ic.min.iinl77 .1, Q.23ic.min.iinl77 .2 |
л/мин |
7,2 |
36 |
5 |
7,2; 14,4; 21,6; 28,8; 36,0 |
ИК прокачки НП-177-1, прокачка НП-177-2 |
().гж.11п177.1, О.гж.пп177.2 |
36 |
360 |
5 |
36; 117; 198; 279; 360 |
Примечание - Номинальные значения расхода в КТ носят рекомендательный характер, возможно выбирать другие КТ (не менее 5 и равномерно распределенные по диапазону измерения, включая верхнее и нижнее значения).
-
9.7.2.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. ПО «Recorder» будет выполнена обработка результатов измерений для электрических частей ИК по формулам (10.1) и (10.2), приведенным в разделе 10 настоящего документа.
-
9.7.3 Результаты поверки ИК объемного расхода (прокачки) жидкостей считать положительными если:
-
9.7.3.1 ПП ИК поверены, имеют действующие свидетельства о поверке и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ, фактическая максимальная погрешность измерений для каждого из ПП находится в пределах допускаемой погрешности;
-
9.7.3.2 Погрешность электрической части ИК не превышает значений, приведенных в приложении А настоящего документа
-
9.7.3.3 Выполнение п.п. 9.7.3.1 и 9.7.3.2 обеспечивает выполнение установленных требований к суммарной погрешности (приведенных в приложении А настоящего документа) для соответствующего ИК.
-
9.7.4 При невыполнении перечисленных в п. 9.7.3 условий соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
Поверку ИК напряжения переменного трехфазного тока поэлементным способом выполнять в 3 этапа:
-
1- й этап - контроль (оценка) состояния и MX ПП;
-
2- й этап - поверка электрической части ИК с целью определения диапазона измерений и погрешности измерений;
-
3- й этап - определение и оценка максимальной погрешности ИК.
-
9.8.1 Для контроля (оценки) ПП:
-
9.8.1.1 Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, а пломбирование, маркировка типа и номера ПП должны соответствовать паспорту (этикетке).
-
9.8.1.2 Для каждого ПП проверить наличие действующего свидетельства о поверке (или определении метрологических характеристик) и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ.
Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данным ПП.
-
9.8.2 Поверку электрической части каждого ИК выполнить в следующем порядке:
-
9.8.2.1 Собрать схему поверки в соответствии с рисунком 10. Отключить ПП и вместо него на вход электрической части ИК подключить калибратор Н4-7 в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В.
Рисунок 10 - Схема поверки электрической части ИК напряжения переменного тока генератора
-
9.8.2.2 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку электрической части ИК. В поле «Контрольные точки» установить номинальные значения действующего напряжения, указанные в поле таблицы 9.8.1 «Номинальные значения действующего напряжения в КТ».
-
9.8.2.3 Используя ПО «Recorder», поочередно для всех номинальных значений действующего напряжения в КТ, указанных в таблице 9.8.1, провести поверку электрической части выбранного ИК в соответствии с п.п. 1 - 6 Приложения Б к настоящему документу. При этом номинальные значения действующего напряжения в КТ на входе электрической части исследуемого ИК устанавливать с помощью калибратора Н4-7 в вольтах в соответствии с полем «Номинальные значения действующего напряжения в КТ на выходе ПП» таблицы 8.10.1.
-
9.8.2.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. ПО «Recorder» будет выполнена обработка результатов измерений по формулам (10.1) и (10.4), приведенным в разделе 10 настоящего документа.
Таблица 9.8.1 - Контрольные точки измерения напряжения переменного тока
Наименование ИК |
Обозначение канала/ параметр |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Количе ство КТ на ДИ ИК, п |
Номинальные значения действующег о напряжения в КТ, |
Номинальные значения напряжения в КТ на выходе ПП, Хк |
Напряжение переменного тока |
U.zml20.1.fl | ||||||
Напряжение переменного тока |
U.emUO.l.fl | ||||||
Напряжение переменного тока |
и.гт120.1./3 |
В |
- 10 |
+10 |
11 |
-200;-160; -120; -80; -40; |
-10; -8;-6; -4; -2; 0; 2; 4; 6; 8; 10 |
Напряжение переменного тока |
U.zml20.2.fl |
0; 40; 80; 120; 160;200 | |||||
Напряжение переменного тока |
U.zml20.2.f2 | ||||||
Напряжение переменного тока |
и.гт120.2./3 |
Наименование И К |
Обозначение канала/ параметр |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Количе ство КТ на ДИ ИК, п |
Номинальные значения действующег о напряжения в КТ, |
Номинальные значения напряжения в КТ на выходе ПП, Хк |
Напряжение переменного тока |
U.?ml20.3.fl | ||||||
Напряжение переменного тока |
и.гт1203./2 | ||||||
Напряжение переменного тока |
U.?ml20.3.f3 | ||||||
Напряжение переменного тока |
и.гт120.1./1 |
-
9.8.3 Результаты поверки ИК напряжения переменного тока считать положительными, если:
-
9.8.3.1 ПП ИК поверены, имеют действующие свидетельства о поверке и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ, фактическая максимальная погрешность измерений для каждого из ПП находится в пределах допускаемой погрешности, определенной его паспортом;
-
9.8.3.2 Погрешность электрической части ИК не превышает значений, приведенных в приложении А настоящего документа;
-
9.8.3.3 Выполнение п.п. 9.8.3.1 и 9.8.3.2 обеспечивает выполнение установленных требований к суммарной погрешности (приведенных в приложении А настоящего документа) для соответствующего ИК.
-
9.8.4 При не выполнении перечисленных в п.9.8.3 условий, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
Поверку каждого ИК комплектным способом выполнять следующим образом:
-
9.8.5 Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, а пломбирование, маркировка типа и номера ПГ1 должны соответствовать паспорту (этикетке).
-
9.8.6 Собрать схему поверки в соответствии с рисунком 11, для чего ко входу ПП
подключить калибратор Н4-7.
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-29.jpg)

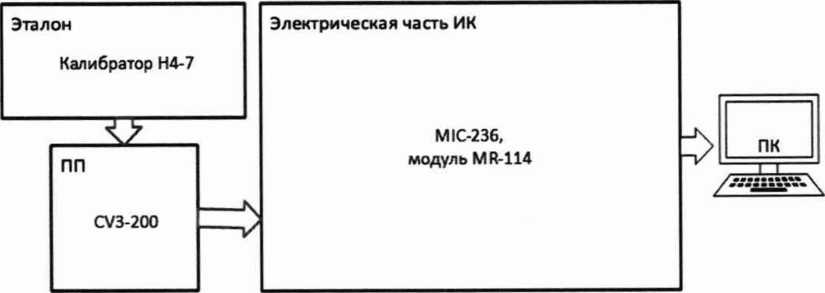

Рисунок 11 - Схема поверки ИК напряжения переменного тока генератора комплектным способом
-
9.8.6.1 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку для поверки соответствующих ИК. При настройке в поле «Контрольные точки» установить значения из поля «Номинальные значения действующего напряжения в КТ» таблицы 9.8.1 для соответствующего ИК (можно выбирать другие КТ, но не менее 5 равномерно распределенных по диапазону, включае верхнее и нижнее значения).
-
9.8.6.2 Используя ПО «Recorder», поочередно для всех номинальных значений напряжения в КТ, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу.
-
9.8.7 Результаты поверки ИК напряжения переменного тока генератора считать положительными если погрешность ИК не превышает значений, приведенных в приложении А настоящего документа.
-
9.8.8 В случае не выполнения условий, указанных в п.9.8.7, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
Поверку ИК силы переменного тока выполнять следующим способом:
-
1- й этап - контроль (оценка) состояния и MX ПП;
-
2- й этап - поверка электрической части ИК с целью определения диапазона измерений и погрешности измерений;
-
3- й этап - определение и оценка максимальной погрешности ИК.
-
9.9.1 Для контроля (оценки) ПП:
-
9.9.1.1 Проверить внешний вид, наличие пломб и маркировку - каждый ПП не должен иметь видимых внешних повреждений, а его пломбирование, маркировка типа и номера ПП соответствовать паспорту (этикетке).
-
9.9.1.2 Для каждого ПП проверить наличие действующего свидетельства о поверке и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ.
Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данным ПП.
-
9.9.2 Поверку электрической части каждого ИК выполнять в следующем порядке:
-
9.9.2.1 Собрать схему поверки в соответствии с рисунком 12, для чего отключить ПП и вместо него на вход электрической части ИК подключить калибратор Н4-7 в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 5 В. Место для отключения/подключения выбирать на основе сведений из таблицы 9.9.1.
Рисунок 12 - Схема поверки электрической части ИК силы переменного тока
-
9.9.2.2 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку электрической части ИК. В поле «Контрольные точки» установить номинальные значения тока, указанные в поле «Номинальные значения напряжения постоянного тока в КТ, В» таблицы 9.9.1.
-
9.9.2.3 Используя ПО «Recorder», поочередно для всех номинальных значений в КТ, указанных в таблице 9.9.1, провести измерения в электрической части выбранного ИК в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения напряжения постоянного тока в КТ на входе электрической части исследуемого ИК устанавливать с помощью калибратора Н4-7 в соответствии с полем «Номинальные значения напряжения постоянного тока в КТ, В на выходе ПП» таблицы 9.9.1.
-
9.9.2.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. ПО «Recorder» будет выполнена обработка результатов измерений по формулам (10.1) и (10.4), приведенным в разделе 10 настоящего документа.
Таблица 9.9.1 - Контрольные точки измерения силы переменного тока
Наименование ИК |
Обозначение канала /параметр |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Количество КТ на ДИ ИК, п |
Номинальны е действующи е значения тока в КТ |
Номинальные значения напряжения постоянноготок а в КТ, В на выходе ПП, х к |
Сила переменного тока |
Ггт 120.1,fl |
А |
0 |
750 |
0; 150; 300; 450; 600;750 |
0; 1; 2; 3; 4; 5 | |
1.гт120.1./2 | |||||||
I.?ml20.1.f3 | |||||||
1.гт120.2./1 | |||||||
1.гт120.2./2 | |||||||
l.?ml20.2J3 | |||||||
1.гт120.3./1 | |||||||
1.гт120.3./2 | |||||||
I.?ml20.3.f3 |
9.9.3 Результаты поверки ИК силы переменного тока считать положительными, если:
-
9.9.3.1 ПП И К поверены, имеют действующие свидетельства о поверке и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ, фактическая максимальная погрешность измерений для каждого из ПП находится в пределах допускаемой погрешности, определенной его паспортом;
-
9.9.3.2 Погрешность электрической части ИК не превышает значений, приведенных в приложении А настоящего документа;
-
9.9.3.3 Выполнение п.п. 9.9.3.1 и 9.9.3.2 обеспечивает выполнение установленных требований к суммарной погрешности (приведенных в приложении А настоящего документа) для соответствующего ИК.
-
9.9.4 При не выполнении любого из перечисленных в п.9.9.3 условий, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
9.10.1 Поверку ИК частоты переменного тока провести в следующим образом:
-
9.10.1.1 Собрать схему поверки в соответствии с рисунком 13, для чего от входа электрической части ИК отключить ПП напряжения переменного тока, используемый в канале измерения частоты переменного тока генератора, и подключить вместо него генератор сигналов ГЗ-110.

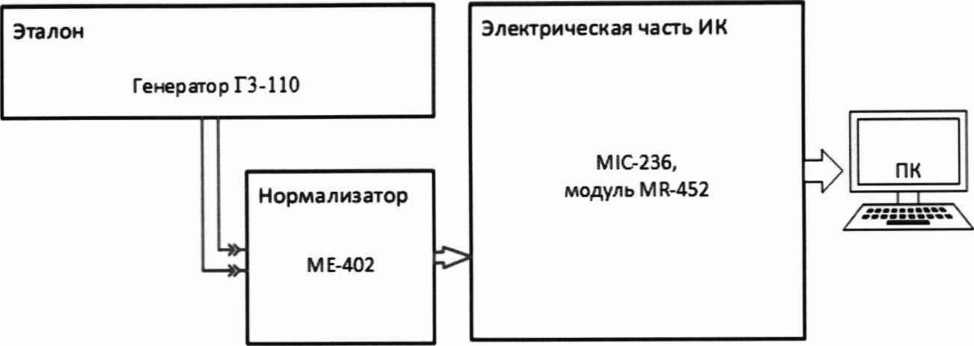

Рисунок 13 - Схема поверки ИК частоты переменного тока
-
9.10.1.2 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку электрической части ИК. В поле «Контрольные точки» установить номинальные значения частоты, указанные в поле «Номинальные значения частоты в КТ» таблицы 9.10.1.
-
9.10.1.3 Используя ПО «Recorder», поочередно для всех номинальных значений частоты в КТ, указанных в таблице 9.10.1, провести измерения в электрической части ИК в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения частоты в КТ на входе электрической части исследуемого ИК устанавливать с помощью генератора ГЗ-110 в герцах в соответствии с таблицей 9.10.1. Действующее значение напряжения на выходе генератора устанавливать равным 6 Вольтам.
-
9.10.1.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. ПО «Recorder» будет выполнена обработка результатов измерений по формулам (10.1) и (10.2), приведенным в разделе 10 настоящего документа.
Таблица 9.10.1 - Контрольные точки измерения частоты переменного тока
Наименование ИК (измеряемого параметра) |
Размерность |
НПДИИК |
ВГ1 ДИ ИК |
Количество КТ на ДИ ИК, п |
Номинальные значения частоты в КТ, Гцх к |
Частота напряжения генератора переменного тока (Параметры: fem 120.1 -/гт120.3) |
Гц |
1 |
10000 |
5 |
1;2500; 5000; 7500; 10000 |
-
9.10.2 Результаты поверки ИК частоты переменного тока считать положительными, если:
-
9.10.2.1 ПП ИК поверен, имеет действующее свидетельство о поверке и/или наличие сведений о положительных результатах поверки в ФИФ ОЕИ.
-
9.10.2.2 Максимальное значение относительной погрешности измерений электрической части ИК по результатам поверки находится в допускаемых пределах (приведенных в приложении А настоящего документа).
-
9.10.3 При не выполнении любого из перечисленных в п.9.10.2 условий, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
Допускается проводить поверку ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре) автономно - в этом случае поверка (комплексов MIC-140) производится согласно документу: «Комплексы измерительные магистральномодульные MIC-M. Методика поверки. БЛИЖ. 422212.001.001 МП».
-
9.11.1 Поверку ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре) выполнить следующим образом:
-
9.11.1.1 Собрать схему поверки в соответствии с рисунком 14, для чего на вход электрической части ИК вместо ПП подключить калибратор Н4-7 в режиме воспроизведения напряжения постоянного тока в диапазоне от - 3 до +67 мВ.

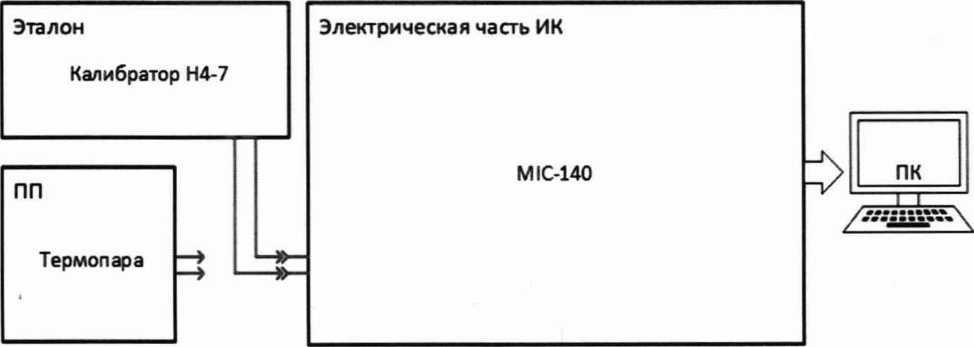

Рисунок 14 - Схема поверки ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре)
-
9.11.1.2 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку электрической части ИК. В поле «Контрольные точки» установить значения из таблицы 9.11.1 для соответствующего ИК.
-
9.11.1.3 Используя ПО «Recorder», поочередно для всех номинальных значений напряжения в КТ, указанных в таблице 9.11.1, провести измерения в соответствии с п.п.1 -6 Приложения Б к настоящему документу. При этом номинальные значения напряжения на входе ИК устанавливать с помощью калибратора Н4-7.
-
9.11.1.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. Для всех ИК ПО «Recorder» будет выполнена обработка результатов измерений по формулам (10.1) и (10.4), приведенным в разделе 10 настоящего документа.
Таблица 9.11.1 - Контрольные точки ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре)
Наименование ИК (измеряемого параметра) |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Количество КТ на ДИ ИК, п |
Номинальные значения напряжения в КТ, хк |
Напряжение постоянного тока, соответствующее значениям температуры в диапазоне преобразований ПП термоэлектрического типа: ТХА (К), TXK(L), ТМК(Т), ТПР(В) (Параметры: t.XK. 1 -t. ХК. 767) |
мВ |
-3,005 |
+66,466 |
11 |
-3,0; -2,0;-1,0; 0; 10,0; 20,0; 30,0; 40,0; 50,0; 60,0; 66,466 |
Примечание - Номинальные значения напряжения в КТ носят рекомендательный характер, возможно выбирать другие КТ (не менее 11 и равномерно распределенные по диапазону измерения, включая верхнее и нижнее значения).
-
9.11.2 Результаты поверки ИК сигналов от датчиков температуры (ТЭДС термопар, соответствующих температуре) считать положительными, если максимальные значения приведенных (к ДИ) погрешностей измерений напряжения находится в допускаемых пределах (приведенных в приложении А настоящего документа).
-
9.11.3 В случае не выполнения условий, указанных в п.9.11.2, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
9.12.1 Поверку ИК частоты переменного тока, соответствующего частоте вращения ротора, выполнить в следующим образом:
-
9.12.1.1 Собрать схему поверки электрической части ИК в соответствии с рисунком 15, для чего отсоединить линии от первичного преобразователя и подключить генератор ГЗ-110.
Рисунок 15 - Схема поверки ИК частоты переменного тока, соответствующей частоте вращения ротора
-
9.12.1.2 Запустить ПО «Recorder» и выполнить его настройку на поверку ИК.
-
9.12.1.3 Используя ПО «Recorder» поочередно для всех значений частот, указанных в таблице 9.12.1 провести измерения в соответствии с п.п. 1 - 6 Приложения Б к настоящему документу. При этом номинальные значения частоты вращения в КТ задавать с помощью генератора в единицах измерения частоты переменного тока (Гц), а амплитуду сигнала на выходе генератора установить равной 1 В.
-
9.12.1.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. ПО «Recorder» будет выполнена обработка результатов измерений по формулам (10.1) и (10.2), приведенным в разделе 10 настоящего документа.
Таблица 9.12.1 - Контрольные точки измерения частоты
Наименование ИК (измеряемого параметра) |
Размерность |
НП ДИ ИК |
ВП ДИ ИК |
Количество КТ на ДИ ИК, п |
Номинальные значения частоты переменного тока в х, КТ, к |
Частота переменного тока, соответствующая значениям частоты вращения роторов (НД, СД и ВД) (Параметры: п.нд; п.сд; п.вд) |
Гц |
1 |
10000 |
5 |
1;2500; 5000; 7500; 10000 |
-
9.12.2 Результаты поверки ИК частоты переменного тока, соответствующей значениям частоты вращения ротора, считать положительными, если максимальные значения относительных погрешностей частоты находится в допускаемых пределах (приведенных в приложении А настоящего документа).
-
9.12.3 В случае не выполнения условий, указанных в п.9.12.2 соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
9.13.1 Поверку ИК относительного напряжения тензодатчиков выполнить следующим образом:
-
9.13.1.1 Собрать схему поверки в соответствии с рисунком 16.

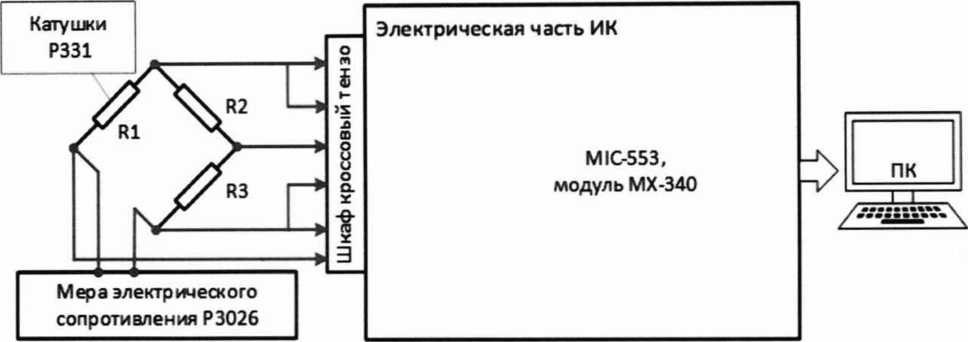

Рисунок 16 - Схема поверки ИК относительного напряжения тензодатчиков
-
9.13.1.2 Включить питание системы и загрузить операционную систему Windows. Запустить ПО «Recorder» и выполнить её настройку на поверку электрической части ИК. В поле «Контрольные точки» установить значения из таблицы 9.13.1 для соответствующего ИК.
-
9.13.1.3 Используя ПО «Recorder», поочередно для всех номинальных значений относительного напряжения в КТ, указанных в таблице 9.13.1, провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом значения сопротивления, соответствующие разбалансу мостовой схемы для номинальных значений относительного напряжения, установить с помощью меры сопротивления РЗО26.
-
9.13.1.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. Для всех ИК ПО «Recorder» будет выполнена обработка результатов измерений по формулам (10.1) и(10.3), приведенным в разделе 10 настоящего документа.
Таблица 9.13.1 - Контрольные точки ИК относительного напряжения тензодатчиков
Наименование ИК (измеряемого параметра) |
Размерность |
ДИ ИК |
Количество КТ на ДИ ИК, п |
Номинальны е значения относительн ого напряжения в КТ, Хк |
Относительное напряжение !6 и % моста тензодатчиков до 96 кГц {Параметры: dU.tenzo. 1 - dU.tenzo. 112) |
мВ/В |
±2 |
11 |
-2;-1,6;-1,2; - 0,8; -0,4; 0; 0,4; 0,8; 1,2; 1,6; 2 |
Наименование ИК (измеряемого параметра) |
Размерность |
ДИ ИК |
Количество КТ на ДИ ИК, п |
Номинальны е значения относительн ого напряжения в КТ, Хк |
Относительное напряжение !6 моста и полного моста тензо-датчиков до 96 кГц (Параметры: dU.tenzo.l 13 -dU.tenzo.128) |
±20 |
-20;-16;-12;-8; -4; 0; 4; 8; 12; 16; 20 |
Примечание - Номинальные значения относительного напряжения в КТ носят рекомендательный характер, возможно выбирать другие КТ (не менее 11 и равномерно распределенные по диапазону измерения).
-
9.13.2 Результаты поверки ИК относительного напряжения считать положительными, если максимальные значения приведенных (к ДИ) погрешностей измерений находятся в допускаемых пределах (приведенных в приложении А настоящего документа).
-
9.13.3 В случае не выполнения условий, указанных в п.9.13.2, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
9.14 Определение погрешностей ИК напряжений постоянного и переменного тока, соответствующего вибрациям, пульсациям давления и заряду пьезоэлектрических датчиков
-
9.14.1 Поверку ИК напряжения постоянного и переменного тока, соответствующего вибрациям, пульсациям давления и заряду пьезоэлектрических датчиков, выполнить в следующим образом:
-
9.14.1.1 Собрать схему поверки ИК в соответствии с рисунком 17, для чего отсоединить линии от первичного преобразователя и подключить калибратор Н4-7.

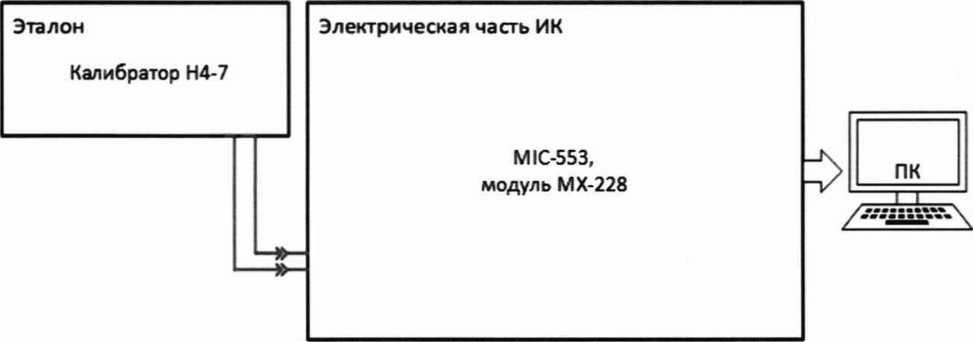

Рисунок 17 - Схема поверки ИК напряжения постоянного и переменного тока, соответствующего вибрациям и пульсациям давления
-
9.14.1.2 Запустить ПО «Recorder» и выполнить его настройку на поверку ИК.
-
9.14.1.3 Используя ПО «Recorder» поочередно для всех значений напряжения постоянного (или переменного тока), указанных в таблице 9.14.1 провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения напряжения в КТ задавать с помощью калибратора Н4-7, частоту опроса модуля выбрать равной 216 кГц.
-
9.14.1.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и формирование протокола поверки. ПО «Recorder» будет выполнена обработка результатов измерений по формулам (10.1) и (10.3), приведенным в разделе 10 настоящего документа.
Таблица 9.14.1 - Контрольные точки ИК напряжений постоянного и переменного тока, соответствующего вибрациям, пульсациям давления и заряду пьезоэлектрических датчиков
Наименование ИК (измеряемого параметра) |
Размерность |
НГ1 ДИ ИК |
ВП ДИ ИК |
Количество КТ на ДИ ИК, п |
Номинальные значения напряжения в КТ (амплитудные значения для напряжения переменного тока), хк |
Постоянное и переменное напряжение до 45 кГц (Параметры: U.d.l - U.d.26: U.ks) |
В |
-10 |
10 |
11 |
-10; -8;-6; -4; -2; 0; 2; 4; 6; 8; 10(0; 2; 4; 6; 8; 10) |
Напряжение переменного тока, соответствующее пульсациям давления (Параметры: U.ps. 1 - U.ps.5, U.ks) |
-11 |
и |
11 |
-11;-8;-6; -4; -2; 0; 2; 4; 6; 8; И (0; 2; 4; 6; 8; И) | |
Напряжение переменного тока, соответствующее заряду пьезоэлектрических датчиков (Параметры: q.d. 13 - q.d.24) |
-10 |
10 |
11 |
-10; -8; -6; -4; -2; 0; 2; 4; 6; 8; 10(0; 2; 4; 6; 8; 10) |
Примечание - Номинальные значения напряжения в КТ носят рекомендательный характер, возможно выбирать другие КТ (не менее 11 и равномерно распределенные по диапазону измерения).
-
9.14.2 Результаты поверки ИК напряжения постоянного и переменного тока, соответствующего вибрациям, пульсациям давления и заряду пьезоэлектрических датчиков, считать положительными, если максимальные значения приведенных погрешностей измерения напряжения находится в допускаемых пределах (приведенных в приложении А настоящего документа).
-
9.14.3 В случае не выполнения условий, указанных в п.9.14.2, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
9.15.1 Поверку ИК заряда пьезоэлектрических датчиков выполнить в следующим образом:
-
9.15.1.1 Собрать схему поверки ИК в соответствии с рисунком 18. для чего отсоединить линии от первичного преобразователя и подключить калибратор Н4-7 и магазин емкости Р583.

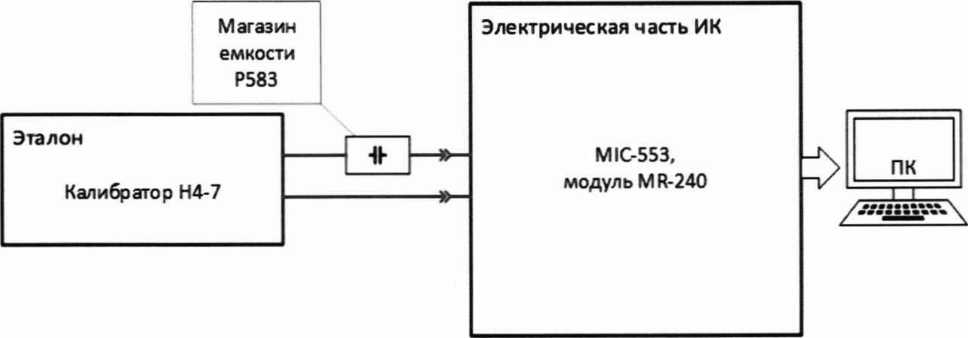

Рисунок 18 - Схема поверки ИК заряда пьезоэлектрических датчиков
-
9.15.1.2 Запустить ПО «Recorder» и выполнить его настройку на поверку ИК.
-
9.15.1.3 Используя ПО «Recorder» поочередно для всех значений напряжения постоянного (или переменного тока), указанных в таблице 9.15.1 провести измерения в соответствии с п.п.1 - 6 Приложения Б к настоящему документу. При этом номинальные значения заряда в КТ задавать с помощью калибратора и магазина емкостей _ ’^’где С - емкость установленная на магазине, U - амплитудное значение напряжения переменного тока на калибраторе), частоту напряжения переменного тока на калибраторе установить равной 100 кГц, частоту опроса модуля - 216 кГц.
-
9.15.1.4 Используя указания п.п.7 - 12 Приложения Б к настоящему документу, выполнить обработку результатов измерений и сформировать протокол поверки. ПО «Recorder» будет выполнена обработка результатов измерений по формулам (10.1) и (10.3), приведенным в разделе 10 настоящего документа.
Таблица 9.15.1 - Контрольные точки ИК напряжений постоянного и переменного тока, соответствующего вибрациям, пульсациям давления и заряду пьезоэлектрических датчиков
Наименование ИК (измеряемого параметра) |
Размерность |
S а |
Количество КТ на ДИ ИК, п |
Номинальные значения заряда в х, КТ, к |
Заряд пьезоэлектрических датчиков до 96 кГц (Параметры: q.d.l - q.d. 12) |
пКл |
±1000 |
6 |
0; 200; 400; 600; 800; 1000 |
Примечание - Номинальные значения заряда в К |
" носят рекомендательный характер, возможно |
выбирать другие КТ (не менее 11 и равномерно распределенные по диапазону измерения).
-
9.15.2 Результаты поверки ИК заряда пьезоэлектрических датчиков считать положительными, если максимальные значения приведенных погрешностей измерения напряжения находится в допускаемых пределах (приведенных в приложении А настоящего документа).
-
9.15.3 В случае не выполнения условий, указанных в п.9.15.2, соответствующий ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
9.16.1 Поверку канала генератора импульсов синхронизации выполнить в следующим образом:
-
9.16.1.1 Собрать схему поверки канала в соответствии с рисунком 19, для чего подключить частотомер к выходу 10 МГц модуля МЕ-020.

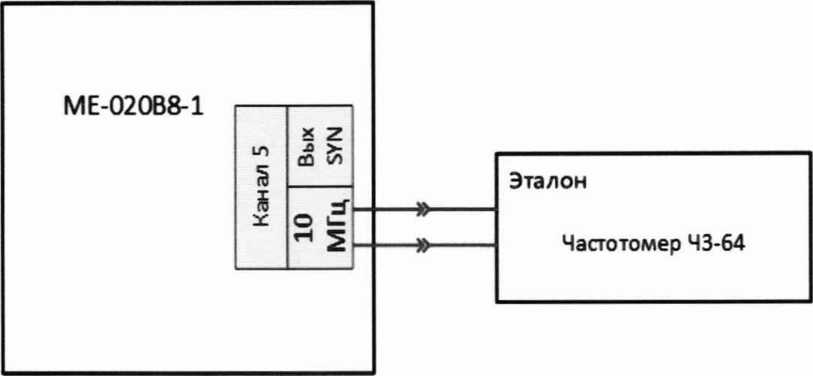

Рисунок 19 - Схема поверки канала генератора импульсов синхронизации
-
9.16.1.2 Используя частотомер в режиме измерения частоты переменного тока выполнить замеры сигнала 10 МГц с модуля МЕ-020 в течении 1 минуты. Записать в протокол не менее 10 значений измерений.
-
9.16.1.3 Обработку результатов измерений выполнять по формулам (10.1) и (10.2), приведенным в разделе 10 настоящего документа.
-
9.16.2 Результаты поверки канала генератора импульсов синхронизации считать положительными, если максимальное значение относительной погрешности генератора находится в допускаемых пределах (приведенных в приложении А настоящего документа).
-
9.16.3 В случае не выполнения условий, указанных в п.9.16.2, канал бракуется и направляется на ремонт. После ремонта канал подлежит внеочередной поверке в соответствии с данной МП.
-
10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ
-
10.1 Обработка результатов измерений
-
10.1.1 Расчет абсолютной погрешности электрической части ИК
-
Значение абсолютной погрешности измерений в/-той точке определить по формуле:
AAj = ±\Aj-Aj3\ (10.1)
где: Aj - измеренное значение физической величины в /-той точке;
А/э - значение физической величины, установленное рабочим эталоном в у-той точке.
-
10.1.2 Определение относительной погрешности электрической части ИК Значение относительной погрешности измерений в у-той точке определить по
формуле:
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-38.jpg)
AAj
Ajs
• 100%
(10.2)
-
10.1.3 Расчет значения приведенной (к ДИ) погрешности электрической части ИК Значения приведенной (к ДИ) погрешности измерений физической величины для каждой точки проверки определить по формуле:
AAj
ГМ=±^-ЮО»/о
(Ю.З)
где: Рв - значение верхнего предела измерений; Рц - значение нижнего предела измерений.
-
10.1.4 Расчет значения приведенной (к ВП) погрешности электрической части ИК Значения приведенной к верхнему пределу погрешности измерений физической величины для каждой точки проверки определить по формуле:
(10.4)
» = ± Т2 ■ 100%
гв
-
10.1.5 Расчет значения максимальной суммарной с ПИП погрешности ИК Значение максимальной, суммарной с ПИП, (абсолютной, относительной или приведенной) погрешности ИК, определить по формуле:
0с=±(16пп1+ |6А|) (10.5)
где: 0ПП - значение погрешности (абсолютной, относительной или приведенной) первичного преобразователя, взятое из протокола определения действительных метрологических характеристик, прилагаемого к свидетельству о поверке, а при его отсутствии, из паспорта первичного преобразователя или описания типа;
6А - максимальное значение погрешности (абсолютной, относительной или приведенной) измерений электрической части ИК.
-
10.1.6 Значения погрешностей по соотношениям (10.1) - (10.4) вычисляются программой Recorder при выполнении последовательности действий, описанных в п.п.7 -12 Приложения Б.
-
10.2 Критерии принятия решения по подтверждению соответствия системы метрологическим требованиям
-
10.2.1 Результаты поверки ИК АИИС 5У считать положительными, если границы погрешности измерений ИК по результатам поверки находятся в допускаемых пределах, указанных в Приложении А.
-
-
11.1 Результаты поверки оформляют протоколом поверки, рекомендуемая форма которых приведена в Приложениях В, Г.
-
11.2 Сведения о результатах поверки передаются в федеральный информационный фонд по обеспечению единства измерений.
-
11.3 При положительных результатах поверки ИК системы оформляется свидетельство о поверке, если поверка проводилась не в полном объеме, в свидетельстве о поверке перечисляются только ИК. по которым производилась проверка.
-
11.4 При отрицательных результатах поверки ИК система не допускается к проведению испытаний, о чем делается запись в паспорте стенда и оформляется извещение о непригодности их к применению.
-
11.5 После устранения причин неисправности ИК проводится повторная поверка в соответствии с требованиями настоящей методики.
-
11.6 Защита от несанкционированного доступа к компонентам системы обеспечивается: запиранием ключом замков на дверях элементов системы (стоек приборных, шкафов кроссовых и т.д.) и пломбирующими наклейками на панелях, открывающих доступ к элементам электрической схемы устройств.
Б.И. Минеев
авлов
М.В. Корнеев
Главный метролог, начальник отдела
ФАУ «ЦИАМ им. П.И. Баранова»
Заместитель начальника отдела
Ведущий инженер
(обязательное)
Метрологические характеристики АИИС 5У
Таблица А1 - Метрологические характеристики системы
Физические параметры (обозначение) |
Диапазон измерения |
Пределы допускаемой погрешности |
Кол-во каналов | ||
Электрическ ой части ИК |
Первичного Преобразова теля |
Суммарная | |||
1 |
2 |
3 |
4 |
5 |
6 |
Температура воздуха в боксе (Параметр: гбокс) |
от -45 до +60 °C |
- |
А: ±0,5 °C (поверяется автономно) |
А: ±0,5 °C |
1 |
Температура воздуха при отборе на нормальные и аварийные нужды ЛА (Параметр: t-г.нужды ЛА) |
от 400 до 770К (от 126 до 500°С) |
А: 4К-Апп |
(до 606 К) А: ±1,5 К |
А: ±4 К |
1 |
(свыше 606 К) А: ±0.4%Т | |||||
Температура воздуха на входе ВЗУ (Параметры: Гн.1 -Сн.13) |
от 223 до 323 К (от -50 до +50 °C) |
8: ±0,19 % от ИЗ |
А: ±(0.15 + 0.002 |t|) (поверяется автономно) |
8: ±0,3 % от ИЗ |
13 |
Температура топлива на входе в изделие (Параметр: t.T.Bx) |
от -50 до +50 °C |
у: ±0,50 % от ВП |
А: ±(0.15 + 0,002 |t|) (поверяется автономно) |
у: ±1,0 % от ВП |
1 |
Температура масла на входе в изделие (Параметр: Гм.вх) |
от -50 до +250 °C |
у: ±0,74 % от ВП |
А: ±(0,15 + 0,002 |t|) (поверяется автономно) |
у: ±1,0 % от ВП |
1 |
Температура масла на выходе из изделия (Параметр: Гм.вых) |
от -50 до +250 °C |
у: ±0,74 % от ВП |
А: ±(0.15 + 0,002 |t|) (поверяется автономно) |
у: ±1,0 % от ВП |
1 |
Температура масла в ОТ (опоры турбины) (Параметр: Гм.ОТ) |
от -50 до +250 °C |
у: ±0,74 % от ВП |
А: ±(0,15 + 0,002 |t|) (поверяется автономно) |
у: ±1,0 % от ВП |
1 |
Температура г/ж в баке НП-177-1, температура г/ж в баке НП-177-2 (Параметры: Ггж.нп 177.1; Ггж.нп177.2) |
от -50 до +120 °C |
у: ±0,25 % от ВП |
А: ±(0,3 + 0,005 |t|) (поверяется автономно) |
у: ±1,0 % от ВП |
2 |
Температура г/ж на входе НП-177-1, температура г/ж на входе НП-177-2 (Параметры: Тгж.вх.нп 177.1; Тгж.вх.нп 177.2) |
от -50 до +120 °C |
у: ±0,25 % от ВП |
А: ±(0,3 + 0,005 |t|) (поверяется автономно) |
у: ±1,0 % от ВП |
2 |
Температура г/ж на выходе НП-177-1, температура г/ж на выходе НП-177-2 (Параметры: Тгж.вых.нп 177.1; Ггж.вых.нп 177.2) |
от -50 до +120 °C |
у: ±0,25 % от ВП |
А: ±(0,3 + 0,005 |t|) (поверяется автономно) |
у: ±1,0 % от ВП |
2 |
Температура г/ж на выходе т/о НП-177-1, температура г/ж на выходе т/о НП-177-2 (Параметры: Тгж.то.нп 177.1; Тгж.то.нп 177.2) |
от -50 до +120 °C |
у: ±0,25 % от ВП |
А: ±(0,3 + 0,005 |t|) (поверяется автономно) |
у: ±1,0 % от ВП |
2 |
Абсолютное давление газообразных сред 5 psi (Параметры: dP.5.1 -dP.5.112) |
от 66.8 до 135,8 кПа |
- |
у: ±0.05 % от ДИ ПП (поверяется автономно) |
8: ±0,3 % от ИЗ |
112 |
Избыточное давление газообразных сред 30 psi (Параметры: dP.30.1 -dP.30.112) |
от 0 до 137 кПа |
- |
у: ±0,05 % от ДИ ПП (поверяется автономно) |
у: ±0,3 % от ВП |
112 |
от 137 до 207 кПа |
8: ±0,3 % от ИЗ | ||||
Избыточное давление газообразных сред 100 psi (Параметры: dP. 100.1 -dP. 100.208) |
от 0 до 343 кПа |
- |
у: ±0,05 % от ДИ ПП (поверяется автономно) |
у: ±0,3 % от ВП |
208 |
от 343 до 690 кПа |
8: ±0.3 % от ИЗ | ||||
Избыточное давление жидкости 6 кгс/ см2 (Параметр: Р.бж) |
от 0 до 588.4 кПа (от 0 до 6 кгс/см2) |
у: ±0,9 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±1,0 % от ВП |
1 |
Избыточное давление жидкости 4 кгс/ см2 (Параметры: Р.4ж.1 -Р.4ж.4) |
от 0 до 392,3 кПа (от 0 до 4 кгс/см2) |
у: ±0,9 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±1.0 % от ВП |
4 |
Избыточное давление жидкости 2,5 кгс/ см2 (Параметр: Р.2.5ж) |
от 0 до 245,2 кПа (от 0 до 2,5 кгс/см2) |
у: ±0.9 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±1,0 % от ВП |
1 |
Абсолютное давление жидкости 2,5 кгс/ см2 (Параметры: Р.2.5ж.абс 1; Р.2.5ж.абс 2) |
от 0 до 245,2 кПа (от 0 до 2,5 кгс/см2) |
у: ±0.9 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±1.0 % от ВП |
2 |
Перепад между статическим давлением в мерном сечении и в контрольным сечении (Параметры: dP.MC.l -dP.MC.8) |
от 0 до 1961 Па (от 0 до 0,02 кгс/см2) |
у: ±0,5 % от ВП |
у: ±0,5 % от ДИ ПП (поверяется автономно) |
А: ±20 Па |
8 |
Полное давление-разряжение на входе в РМК (Параметры: Р.полн1 - Р.полн4) |
от -3927 до 0 Па (от -0.04 до 0 кгс/см2) |
у: ±0,27 % от ВП |
у: ±1 % от ДИ ПП (поверяется автономно) |
А: ±50 Па |
4 |
Избыточное давление газообразных сред 1,6 кгс/см2 (Параметры: Р.1.6г.1 -Р. 1.6г. 17) |
от 0 до 78,4 кПа (от 0 до 0.8 кгс/см2) |
у: ±0,1 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±0,3 % от ВП |
17 |
от 78.4 до 156,9 кПа (от 0,8 до 1,6 кгс/см2) |
8: ±(0,3 -0,1-Рвп/Риз) % от ИЗ |
8: ±0.3 % от ИЗ | |||
Избыточное давление газообразных сред 4 кгс/см2 (Параметры: Р.4г.1 -Р.4г.2) |
от 0 до 196,1 кПа (от 0 до 2 кгс/см2) |
у: ±0.1 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±0,3 % от ВП |
2 |
от 196,1 до 392,3 кПа (от 2 до 4 кгс/см2) |
5: ±(0,3 - 0,1-Рвп/Риз) % от ИЗ |
8: ±0,3 % от ИЗ | |||
Избыточное давление газообразных сред 6 кгс/см2 (Параметры: Р.бг. 1 -Р.6г.2) |
от 0 до 294.1 кПа (от 0 до 3 кгс/см2) |
у: ±0,1 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±0,3 % от ВП |
2 |
от 294.1 до 588.4 кПа (от 3 до 6 кгс/см2) |
5: ±(0,3 -0,1Рвп/Риз) % от ИЗ |
8: ±0,3 % от ИЗ | |||
Избыточное давление газообразных сред 10 кгс/см2 (Параметры: P.lOr.l -Р.Юг.ЗО) |
от 0 до 490,3 кПа (от 0 до 5 кгс/см2) |
у: ±0,1 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±0,3 % от ВП |
30 |
от 490,3 до 980,7 кПа (от 5 до 10 кгс/см2) |
6: ±(0,3 -0,1-Рвп/Риз) % от ИЗ |
8: ±0,3 % от ИЗ | |||
Избыточное давление газообразных сред 16 кгс/см2 (Параметры: Р.16г.1 -Р.16г.24) |
от 0 до 784,5 кПа (от 0 до 8 кгс/см2) |
у: ±0,1 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±0,3 % от ВП |
24 |
от 784,5 до 1569,1 кПа (от 8 до 16 кгс/см2) |
8: ±(0,3 — 0,1-Рвп/Риз) % от ИЗ |
8: ±0,3 % от ИЗ |
Избыточное давление газообразных сред 25 кгс/см2 (Параметры: Р.25г.1 -Р.25г.26) |
от 0 до 1225,8 кПа (от 0 до 12,5 кгс/см2) |
у: ±0,1 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±0,3 % от ВП |
26 |
от 1225,8 до 2451,7 кПа (от 12,5 до 25 кгс/см2) |
5: ±(0,3 - 0,1-Рвп/Риз) % от ИЗ |
8: ±0,3 % от ИЗ | |||
Избыточное давление газообразных сред 40 кгс/см2 (Параметры: Р.40г.1 - Р.40г.26) |
от 0 до 1961,3 кПа (от 0 до 20 кгс/см2) |
у: ±0,1 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±0,3 % от ВП |
26 |
от 1961,3 до 3922,7 кПа (от 20 до 40 кгс/см2) |
5: ±(0.3 -0,1-Рвп/Риз) % от ИЗ |
8: ±0,3 % от ИЗ | |||
Абсолютное давление газообразных сред 2,5 кгс/см2 (Параметр: Р.2.5г.абс) |
от 0 до 127,4 кПа (от 0 до 1,3 кгс/см2) |
у: ±0,1 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±0,3 % от ВП |
1 |
от 127,4 до 245,2 кПа (от 1,3 до 2,5 кгс/см2) |
8: ±(0,3 -0,1-Рвп/Риз) % от ИЗ |
8: ±0,3 % от ИЗ | |||
Давление воздуха наддува бака НП-177-1, давление воздуха наддува бака НП-177-2 (Параметры: Р.в.гб.нп177.1; Р.в.гб.нп177.2) |
от 0 до 640 кПа (от 0 до 6,53 кгс/см2) |
у: ±0,9 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±1 % от ВП |
2 |
Давление г/ж на входе НП-177-1, давление г/ж на входе НП-177-2 (Параметры: Р.гж.вх.нп177.1; Р.гж.вх.нп177.2) |
от 0 до 600 кПа (от 0 до 6,12 кгс/см2) |
у: ±0,9 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±1 % от ВП |
2 |
Давление г/ж на выходе НП-177-1, давление г/ж на выходе НП-177-2 (Параметры: Р.гж.вых.нп 177.1; Р.гж.вых.нп 177.2) |
от 0 до 35 МПа (от 0 до 356,9 кгс/см2) |
у: ±0,9 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±1 % от ВП |
2 |
Давление воздуха при отборе на нормальные и аварийные нужды (Параметр: Р.г.нужды ЛА) |
от 0 до 784,5 кПа (от 0 до 8 кгс/см2) |
у: ±0,1 % от ВП |
у: ±0,1 % от ВП ПП (поверяется автономно) |
у: ±0,3 % от ВП |
1 |
от 784,5 до 1569,1 кПа (от 8 до 16 кгс/см2) |
8: ±(0,3 -0,1-Рвп/Риз) % от ИЗ |
8: ±0,3 % от ИЗ |
Атмосферное давление (Параметр: Р.атм) |
от 60 до 110 кПа (от 450 до 825 мм рт.ст.) |
- |
А: ±33 Па (поверяется автономно) |
А: ±67 Па |
1 |
Сила от тяги двигателя (Параметр: R) |
от 0 до 122,6 кН (от 0 до 12500 кгс) |
Сквозная поверка ИК |
у: ±0,3 % от ВП |
1 | |
от 122,6 до 245,2 кН (от 12500 до 25000 кгс) |
8: ±0,3 % от ИЗ | ||||
Относительная влажность воздуха в боксе (Параметр: п.бокс) |
от 0 до 99 % |
- |
А: ±2 % (поверяется автономно) |
А: ±2 % |
1 |
Массовый расход топлива (Параметр: G-топл) |
от 200 до 400 кг/ч |
6: ±0,1 % от ИЗ |
8: ±0,4 % от ИЗ (поверяется автономно) |
8: ±0,5 % от ИЗ |
1 |
от 400 до 20000 кг/ч |
8: ±0,2 % от ИЗ (поверяется автономно) |
8: ±0,3 % от ИЗ | |||
Прокачка масла через опору турбины (Параметр: Q.M.OT) |
от 0,12 до 0,6 л/с (от 7,2 до 36 л/мин) |
5: ±0,6 % от ИЗ |
8: ±0,4 % от ИЗ (поверяется автономно) |
8: ±1 % от ИЗ |
1 |
Прокачка масла через двигатель (Параметр: Q.m) |
от 0,4 до 4 л/с (от 24 до 240 л/мин) |
8: ±0,6 % от ИЗ |
8: ±0,4 % от ИЗ (поверяется автономно) |
8: ±1 % от ИЗ |
1 |
Прокачка НП-177-1 минимальная, прокачка НП-177-2 минимальная (Параметры: Q.гж.min.нп177.1; Q.nK.min.Hn 177.2) |
от 0,12 до 0,6 л/с (от 7,2 до 36 л/мин) |
8: ±0,6 % от ИЗ |
8: ±0,4 % от ИЗ (поверяется автономно) |
8: ±1 % от ИЗ |
2 |
Прокачка НП-177-1, прокачка НП-177-2 (Параметры: ().гж.нп177.1; Q.ra.Hn 177.2) |
от 0,6 до 6,0 л/с (от 36 до 360 л/мин) |
8: ±0,6 % от ИЗ |
8: ±0,4 % от ИЗ (поверяется автономно) |
8: ±1 % от ИЗ |
2 |
Напряжение генератора переменного тока №1 фаза 1, фаза 2, фаза 3 (Параметры: и.гт120.1.П -U.rrl20.1.f3) |
от -200 до +200 В |
у: ±0,025 % от ВП |
у: ±2 % от ВП |
у: ±2 % от ВП |
3 |
Напряжение генератора переменного тока №2 фаза 1, фаза 2, фаза 3 (Параметры: и.гт120.2.П -U.rrl20.2.f3) |
от -200 до +200 В |
у: ±0,025 % от ВП |
у: ±2 % от ВП |
у: ±2 % от ВП |
3 |
Напряжение генератора переменного тока №3 фаза 1, фаза 2, фаза 3 (Параметры: и.гт120.3.П -U.rrl20.3.f3) |
от -200 до +200 В |
у: ±0,025 % от ВП |
у: ±2 % от ВП |
у: ±2 % от ВП |
3 |
Сила тока генератора переменного тока №1 фаза 1, фаза 2, фаза 3 (Параметры: 1.гг120.1.П -Lrrl20.1.f3) |
от 0 до 750 А |
у: ±1,5% |
у: ±0,5 % от ВП ПП(поверяе тся автономно) |
у: ±2 % от ВП |
3 |
Сила тока генератора переменного тока №2 фаза 1, фаза 2, фаза 3 (Параметры: 1.ГГ120.2.Л -I.rrl20.2.f3) |
от 0 до 750 А |
у: ±1,5% |
у: ±0,5 % от ВП ПП(поверяе тся автономно) |
у: ±2 % от ВП |
3 |
Сила тока генератора переменного тока №3 фаза 1, фаза 2, фаза 3 (Параметры: 1.гт120.3.П -1.гт120.3.В) |
от 0 до 750 А |
у: ±1,5 % |
у: ±0,5 % от ВП ПП(поверяе тся автономно) |
у: ±2 % от ВП |
3 |
Частота напряжения генератора переменного тока №1, №2, №3 (Параметры: Егт 120.1 -£гт120.3 |
от 1 до 10000 Гц |
6: ±0,5 % от ИЗ |
ПП не вносит дополнитель ной погрешност и |
6: ±0,5 % от ВП |
3 |
Напряжение постоянного тока, соответствующее значениям температуры в диапазоне преобразований ПП термоэлектрического типа: ТХА (К), TXK(L), ТМК(Т), ТПР(В) (Параметры: t.XK.l -t. ХК.767) |
от -3,005 до +66,466 мВ |
у: ±0,05 % ди |
- |
у: ±0,05 % ДИ |
767 |
Частота переменного тока, соответствующая значениям частоты вращения роторов (НД, СДиВД) (Параметры: п.нд; п.сд; п.вд) |
от 1 до 10000 Гц |
S: ±0,1 % от ИЗ |
- |
5: ±0,1 % от ИЗ |
3 |
Относительное напряжение 1Л и % моста тензодатчиков до 96 кГц (Параметры: dU.tenzo.l -dU.tenzo.l 12 |
±2 мВ/В |
у: ±1 % от ди |
- |
у: ±1 % от ДИ |
112 |
Относительное напряжение ’Л моста тензодатчиков до 96 кГц (Параметры: dU.tenzo.l 13 -dU.tenzo.l 28 |
±20 мВ/В |
у: ±1 % от ДИ |
- |
у: ±1 % от ДИ |
16 |
Постоянное и переменное напряжение до 45 кГц (Параметры: U.d.l -U.d.26, U.ks) |
от -10 до +10 В |
у: ±0,5 % от ДИ |
- |
у: ±0,5 % от ДИ |
27 |
Напряжение переменного тока, соответствующее пульсациям давления (Параметры: U.ps.l -U.ps.5) |
от -11 до +11 В |
у: ±0,5 % от ДИ |
- |
у: ±0,5 % от ДИ |
5 |
Заряд пьезоэлектрических датчиков до 96 кГц (Параметры: q.d.l -q.d.12) |
±1000 пКл |
у: ±2 % от ДИ |
- |
у: ±2 % от ДИ |
12 |
Напряжение переменного тока, соответствующее заряду пьезоэлектрических датчиков (Параметры: q.d. 13 -q.d.24) |
от -10 до +10 В |
у: ±2 % от ди |
- |
у: ±0,5 % от ДИ |
12 |
Канал формирователя импуль-сов синхронизации (частота переменного тока) (Параметр: Т.1) |
10 МГц |
- |
8:±1-10'6 |
1 |
Примечания:
-
1 ВП - верхний предел измерения;
-
2 ИЗ - измеряемое значение;
-
3 ДИ - диапазон измерений;
у - приведенная погрешность, %;
5 - относительная погрешность, %;
А - абсолютная погрешность в единицах измеряемой величины.
Приложение Б(обязательное)
Выполнения поверки ИК и формирование протокола поверки ИК в ПО «Recorder»
-
1. После выполнения настроек ПО “Recorder” на поверку выбранного ИК системы (см. руководство пользователя ПО «Система испытаний авиационных моторов» БЛИЖ.409801.100.161-01 (ПО СИАМ), нажатием кнопки «Проверка» в окне «Параметры проверки (канальная)» (рисунок 10) открывается диалоговое окне «Настройка завершена», вид которого представлен на Рисунок Б1.
Рисунок Б1 - Вид диалогового окна «Настройка завершена»
-
2. По нажатию в окне рисунок Б1 кнопки «Проверка» открывается диалоговое окно «Измерение», вид которого представлен на рисунке Б2.
Рисунок Б2 - Вид диалогового окна «Измерение»
-
3. В окне рисунок Б2 в поле «Заданное значение сигнала» выводится значение сигнала на входе электрической части ИК, формируемое соответствующим средством поверки. Путем управления средством поверки и используя средства индикации средства поверки, необходимо установить значение параметра на входе И К (или электрической части ИК), соответствующее значению поля «Установите значение сигнала» в окне рисунок Б2. В поле «Установите значение сигнала» ПО «Recorder» перед каждыми измерениями в очередной контрольной точке последовательно программно задаются значения из поля «Контрольные точки» окна «Параметры поверки (канальная)».
-
4. Измерение заданного сигнала для одной контрольной точки выполняется при нажатии кнопки «Следующее» в окне рисунок Б2. При этом до начала собственно измерений в контрольной точке происходит отработка заданной паузы. Пример представлен на рисунке БЗ. При необходимости можно остановить таймер отсчета времени до начала измерений нажатием кнопки «Остановить таймер» в окне рисунок БЗ. При этом окно рисунок БЗ возвращается к виду, представленному на рисунке Б2.

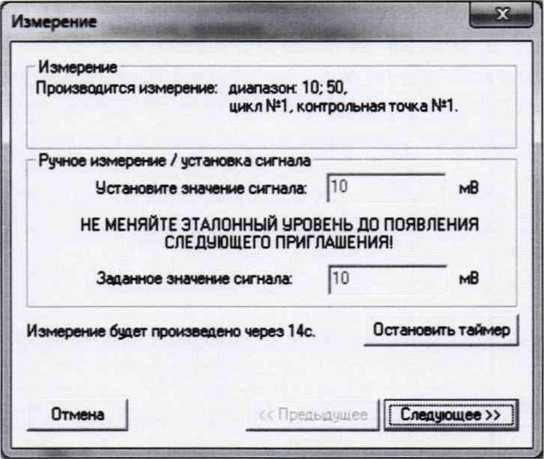

Рисунок БЗ - Начало измерений в контрольной точке
-
5. После проведения измерений для последней контрольной точки открывается диалоговое окно «Измерение завершено», представленное на рисунке Б4.

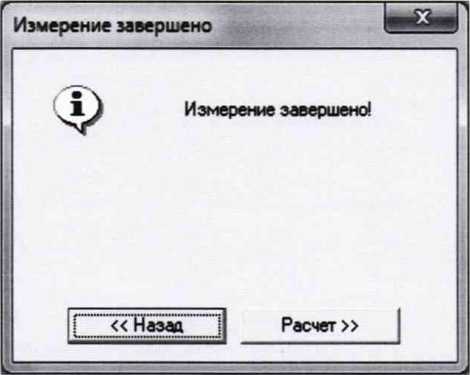

Рисунок Б4 - Диалоговое окно «Измерение завершено»
-
6. По нажатию в окне рисунок Б4 кнопки «Расчет» открывается диалоговое окно «Обработка и просмотр измеренных данных», пример которого представлен на рисунке Б5.
Рисунок Б5 - Пример окна «Обработка и просмотр измеренных данных»
-
7. Результаты измерений, представленные в окне рисунок Б5, могут быть использованы для ручного расчета оценок погрешностей измерений и ручного формирования протокола поверки по форме, представленной в Приложении В.
-
8. ПО «Recorder» предоставляет возможность автоматической обработки результатов измерений с формированием протокола, содержание которого может быть задано перед формированием. Для этого необходимо нажать в окне рисунок Б5 кнопку «Сформировать отчет». При этом будет открыто окно «Настройка параметров протокола», пример которого приведен на рисунке Б6.
-
9. Содержание протокола, включая и рассчитываемые необходимые виды оценок погрешностей измерений, задаётся путём установки соответствующих параметров во вкладке «Настройка протокола» (окно рисунок Б6).
-
10. В протокол могут быть внесены дополнительные сведения о параметрах окружающей среды, зафиксированных вербальными методами. Для этого необходимо открыть и заполнить вкладку «Дополнительно» окна «Настройка параметров протокола», пример которой приведен на рисунке Б7.
-
11. По нажатию кнопки «ОК» в окне рисунок Б6 вызывается стандартная для ОС Windows процедура сохранения файла протокола (требуется указать папку и имя протокола). После сохранения открывается окно программы MS Office Word для просмотра протокола, в котором возможно форматирование и редактирование результатов поверки ИК. Форма протокола приведена в Приложении Г.
-
12. Для завершения поверки ИК необходимо нажать кнопку «ОК» в диалоговом окне «Настройка канала» (рисунок 8 в разделе 7 настоящего документа).
Настроив параметров протокола
Настройся проттжола | Дополеттелно |
Шатка отчета
Дата, время 17 ЛФорма^тя о модуле
17 ЛтФормаитя о атапазоне 17 Информация о канале
Г Наименование эталона (7 Сгысок контролера точек
Наименование эталона
Шатка стратеиы Подвал страмчы
17 Дата, время 17 Номер страемз»
>7 ФИО оператора: |Ив»тов И И*
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-46.jpg)
Шаблон настровс отчета
Загрузить | Сахраемтъ |
ОК Отмена
Рисунок Б6 - Окно «Настройка параметров протокола» Вкладка «Настройка протокола»
![Методика поверки. ГСИ. Система автоматизированная информационно-измерительная стенда № 5 ОП](mp_html/1552733629657c2a43a377b_files/1552733629657c2a43a377b-47.jpg)

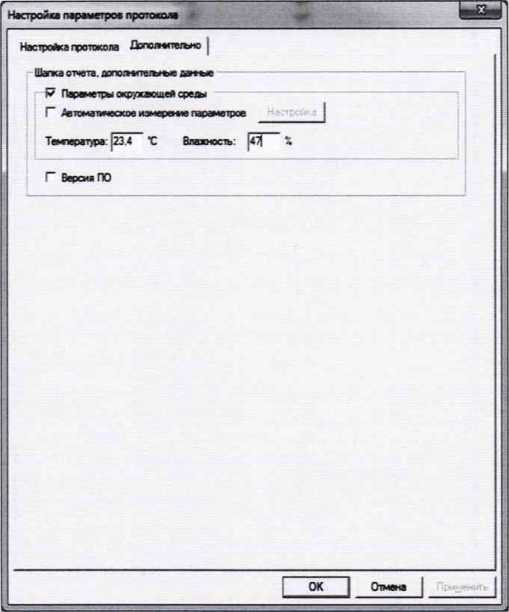

Рисунок Б7
Окно «Настройка параметров протокола». Вкладка «Дополнительно»
Приложение В(справочное)
Форма протокола поверки при расчетном способе поверки
ПРОТОКОЛ
Результаты замеров поверяемых каналов системыТаблица В1 - (наименование измеряемого параметра)
Наименование параметра |
Значение параметра | |||||
Номинальные значения параметра | ||||||
Измеренные значения параметра первого канала | ||||||
Измеренные значения параметра второго канала | ||||||
Измеренные значения параметра третьего канала | ||||||
Максимальное значение (относительной, приведенной к ВП, приведенной ДИ,
абсолютной) погрешности, первого канала:____________
Максимальное значение (относительной, приведенной к ВП, приведенной ДИ, абсолютной) погрешности, второго канала:____________
Максимальное значение (относительной, приведенной к ВП, приведенной ДИ, абсолютной) погрешности, третьего канала:____________
Таблица В2 - (наименование измеряемого параметра)
Наименование параметра |
Значение параметра | |||||
Номинальные значения параметра | ||||||
Измеренные значения параметра первого канала | ||||||
Измеренные значения параметра второго канала | ||||||
Максимальное значение (относительной, приведенной к ВП. приведенной ДИ,
абсолютной) погрешности, первого канала:____________
Максимальное значение (относительной, приведенной к ВП, приведенной ДИ,
абсолютной) погрешности, второго канала:____________
Испытание провел(а) Ф И.О._____________
Приложение Г(рекомендуемое)
Форма протокола поверки при автоматическом способе поверки
Протоколповерки измерительного (ых) канала (ов) Системы
Дата:________, время___________:
Диапазон поверки:
Количество циклов:__.
Количество порций:__
Размер порции:__
Обратный ход:
Наименование эталона____________________
Температура окружающей среды:___, влажность:___измерено:________
Версия ПО "Recorder":_______
ПО "Калибровка" версия:_______
Список контрольных точек.
Точка № |
1 |
2 |
3 |
4 |
5 |
Значение | |||||
Точка № |
6 |
7 |
8 |
.... |
п |
Значение |
Каналы:
Канал |
Описание |
Част, дискр., Гц | |
Канал №1 | |||
Канал №2 |
Сводная таблица.
Эталон, |
Измерено модулем | |
S - оценка систематической составляющей погрешности, А - оценка случайной составляющей погрешности, Н - оценка вариации, Dm - оценка погрешности (максимум). Dr - относительная погрешность.
Канал №1
Эталон |
Измерено |
S |
А |
Dm |
Dr % | |
Эталон |
Измерено |
S |
А |
Dm |
Dr % | |
Погрешность (максимальная) на всем диапазоне:____
Приведенная погрешность:______%.
Во время проверки использовалась следующая калибровочная (аппаратная) функция: Таблица линейной интерполяции.______
(X) |
Интерполяция за границами: есть.
Канал №2
Эталон |
Измерено |
S |
А |
Dm |
Dr % | |
Погрешность (максимальная) на всем диапазоне: Приведенная погрешность: %.
Во время проверки использовалась следующая калибровочная (аппаратная) функция: Таблица линейной интерполяции.
(X) |
Интерполяция за границами: есть.
Сводная таблица погрешностейDe - приведенная погрешность. Dr - относительная погрешность, N1 - оценка
нелинейности.
Канал |
De, % |
Dr, % |
N1, dB | |
Максимум |
Допусковый контроль
Допустимое значение приведенной погрешности:_____%.
Канал |
SN |
Результат | |
Поверку провел (а)_______________
Страница 66 из 66
