Методика поверки «ГСОЕИ. Газоанализаторы ДИСК-ТК» (Код не указан!)
Приложение Е к руководству по эксплуатации
УТВЕРЖДАЮ Заместитель директора ГЦИ СИ ГУП "ВНИИМ им. Д.И. Менделеева"
Александров B.C. "._________2000 г.
Государственная система обеспечения единства измерений Газоанализаторы ДИСК-ТК МЕТОДИКА ПОВЕРКИ
СОГЛАСОВАНО
Руководитель лаборатории государственных эталонов в области аналитических измерений ГЦИ СИ ГУП "ВНИИМ им. Д.И. Менделеева"
Л.А. Конопелько
2000 г.
А.В. Комиссаров
г. Санкт-Петербург
2000
Настоящая методика поверки распространяется на газоанализаторы ДИСК-ТК и устанавливает методику их первичной поверки при выпуске из производства и после ремонта и периодической поверки в процессе эксплуатации.
Межповерочный интервал - 1 год.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1
|
Наименование операции |
Номер пункта методики поверки |
Обязательность проведения операции при | ||
|
поверке при выпуске из производства |
периодической поверке и поверке после ремонта | |||
|
1 |
Внешний осмотр |
6.1 |
+ |
+ |
|
2 |
Проверка герметичности газовых каналов |
6.2 |
+ |
+ |
|
3 |
Проверка электрической прочности изоляции |
6.3 |
+ | |
|
4 |
Проверка электрического сопротивления изоляции |
6.4 |
+ |
+ |
|
5 |
Опробование |
6.5 |
+ |
+ |
|
6 |
Определение основной приведенной погрешности |
6.6 |
+ |
+ |
Если при проведении той или иной операции поверки получен отрицательный результат, по-
верка прекращается.
2 СРЕДСТВА ПОВЕРКИ-
2.1 При проведении поверки применяют эталонные и вспомогательные средства, указанные в таблице 2.
Таблица 2
|
Номер пункта методики поверке |
Наименование, тип, марка эталонного средства измерений или вспомогательного средства поверки, ГОСТ, ТУ или основные технические и (или) метрологические характеристики (MX) |
|
6.6 |
ГСО-ПГС в баллонах под давлением по ТУ 6-16-2956-92 (таблица Б.1) |
|
6.6 |
Чистые газы в баллонах под давлением (таблица Б.1) |
|
6.2 |
Азот газообразный в баллонах под давлением ГОСТ 9293-74 |
|
6.6 |
Вольтметр цифровой В7-34А по ТУ 2.710.010. Диапазон измерения напряжения постоянного тока (W5 - 2x104) В |
|
6.4 |
Мегомметр М4101 по ГОСТ 8036-79. Напряжение на разомкнутых зажимах 500 В. |
|
6.3 |
Универсальная пробойно - испытательная установка УПУ - 10 по АЭ2.771.001 ТУ, переменное напряжение от 0 до 3 кВ |
|
6 |
Барометр-анероид контрольный М67 по ТУ 2504-1797-75, цена деления 1 мм рт.ст. |
|
6 |
Психрометр аспирационный МБ-4М по ГОСТ 6353-52, диапазон измерений относительной влажности (1.0-100) % |
|
6 |
Термометр лабораторный ТЛ4 по ГОСТ 215-79Е, диапазон измерения (0-50)°С, . цена деления 0,1 °C, |
|
6.2, 6.6 |
Трубка поливинилхлоридная (ПВД) 8x1,6 мм по ТУ6-19-272-85. |
|
6 |
Секундомер СОПпр 2а-3 по ГОСТ 5072-72 |
|
6.2 |
Манометр деформационный образцовый типа МО, модель 11202 по ТУ 25.051664-74, класс точности 0,4, верхний предел измерений 2,5 кгс/см2 |
|
6.2 |
Вентиль запорный 10Э7 по ТУ6-86 5Г4.463.025 ТУ, dy=10 мм |
|
6.6 |
Резистор С-2-29В-0.25-1 кОм+0,1 %, ОЖО.467.099 ТУ |
|
6.6 |
Резистор С-2-29В-0,25-500 Ом±0,1 %, ОЖО.467.099 ТУ |
|
6.2, 6.6 |
Стабилизатор давления газа СДГ-100 по ТУ6-87 5К2.256.003 ТУ, Рвх = 12-150 кгс/см2, Рвых = 0,5-10 кгс/см2 |
|
6.6 |
Стабилизатор расхода газа СРГ-23Ж по ТУ6-84 5К0.256.003 ТУ, значение расхода по воздуху 16 л/ч, давление на входе (0,02-0,04) МПа, точность поддержания расхода 2,5 %; • |
Примечания
-
1) Все средства поверки должны иметь действующие свидетельства о поверке.
-
2) Допускается использование других средств поверки, метрологические характеристики которых не хуже указанных.
При проведении поверки соблюдают следующие требования безопасности:
-
3.1 Помещение, в котором проводится поверка должно быть оборудовано приточно-вытяжной вентиляцией.
-
3.2 В процессе поверки должна быть исключена возможность образования взрывоопасных смесей.
-
3.3 При работе с чистыми газами и газовыми смесями в баллонах под давлением необходимо соблюдать "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденные Госгортехнадзором СССР 27.11.1987 г.
-
4.1 При проведении поверки соблюдают следующие условия:
температура окружающей среды, °С 20±5
относительная влажность воздуха, % 30-80
- атмосферное давление, кПа 101,1±3,3
напряжение питания переменного тока частотой (50±1) Гц, В 220±11
отсутствие механических воздействий.
5 ПОДГОТОВКА К ПОВЕРКЕ-
5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:
-
1) Проверить комплектность газоанализатора в соответствии с паспортом на газоанализатор;
-
2) Ознакомиться с руководством по эксплуатации газоанализатора и подготовить его к работе;
-
3) Проверить наличие паспортов и сроки годности газовых смесей в баллонах под давлением;
-
4) Баллоны с ПГС должны быть выдержаны в помещении для поверки не менее 24 часов;
-
5) Подготовить к работе эталонные и вспомогательные средства поверки, указанные в разделе 2, в соответствии с требованиями их эксплуатационной документации.
-
6.1.1 При внешнем осмотре устанавливают соответствие следующим требованиям:
-
- отсутствие внешних повреждений корпуса, влияющих на работоспособность газоанализатора;
-
- отсутствие повреждений линий питания.
-
- исправность органов управления и четкость надписей на лицевой панели газоанализатора;
-
- соответствие маркировки приборов требованиям нормативных документов на газоанализатор;
-
- пломбы не должны быть нарушены;
Результаты внешнего осмотра газоанализатора считают положительными, если они соответствуют перечисленным выше требованиям.
6.2 Проверка герметичности газовых каналов-
6.2.1 При проведении проверки герметичности газового канала газоанализатор предварительно
отключают от сети питания.
-

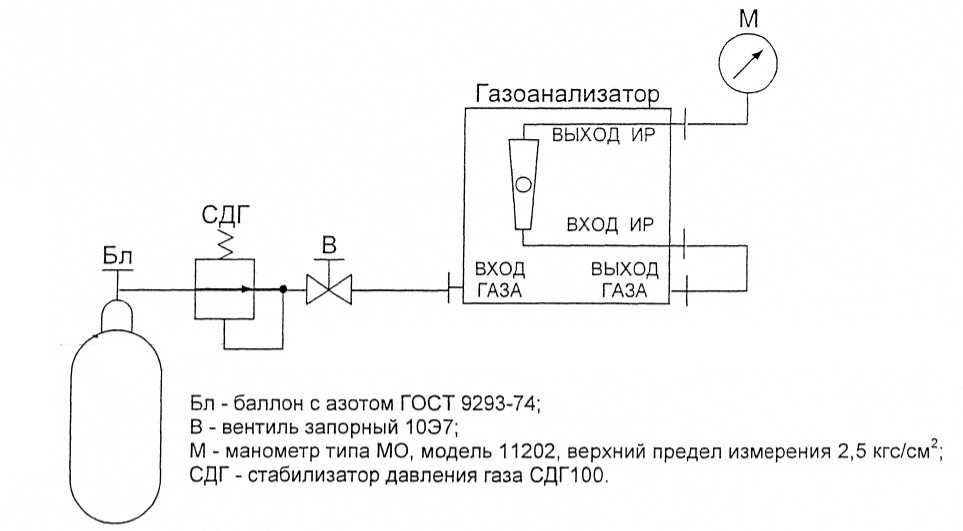

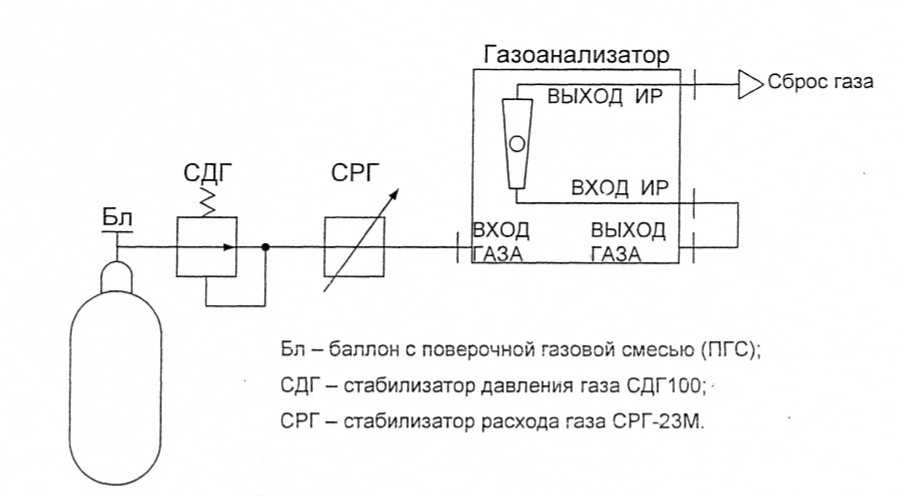

6.2.2 Собирают пневматическую схему проверки герметичности газового канала в соответствии с рисунком В.1. Длина соединительных трубок между запорным вентилем и входом газоанализатора ВХОД ГАЗА, между выходом газоанализатора ВЫХОД ГАЗА и входом индикатора расхода ВХОД ИР, выходом индикатора расхода ВЫХОД ИР и манометром должна быть не более 0,3 м.
-
6.2.3 Открывают запорный вентиль и баллон, устанавливают стабилизатором давления газа избыточное испытательное давление (196±5) кПа [(2,00±0,05) кгс/см2]. Давление контролируют по манометру, Закрывают баллон и запорный вентиль. Фиксируют по манометру давление P1. Через 5 мин фиксируют по манометру давление Р2.
-
6.2.4 Газоанализаторы считаются выдержавшими испытание, если в процессе испытаний падение избыточного испытательного давления (P1-P2) за 5 мин составляет не более 1 % избыточного испытательного давления P1.
-
6.3.1 Проверку электрической прочности изоляции проводят на пробойной установке. Газоанализатор предварительно отключить от сети питания. Газовые тракты во время испытания должны быть заполнены азотом.
-
6.3.2 Испытательное переменное напряжение величиной 1500 В прикладывают между соединенными вместе контактами цепи питания и корпусом газоанализатора.
-
6.3.3 Подачу испытательного напряжения начинают от нуля или величины рабочего напряжения. Поднимают напряжение плавно или ступенями, не превышающими 10 % испытательного напряжения, за время от 5 до 20 с.
-
6.3.4 Испытуемую цепь выдерживают под испытательным напряжением в течение 1 мин, после чего напряжение плавно или ступенями, снижают до нуля или близкого к рабочему, за время от 5 до 20 с.
-
6.3.5 Газоанализаторы считаются выдержавшими испытание, если в процессе испытаний не наблюдалось признаков пробоя или поверхностного перекрытия изоляции.
-
6.4.1 Проверку проводят мегомметром М4101. Электрическое питание газоанализатора должно быть отключено.
-
6.4.2 Мегомметр подключают к замкнутым между собой контактам цепи питания и корпусом газоанализатора.
-
6.4.3 Через 1 мин после приложения испытательного напряжения величиной 500 В по шкале мегомметра фиксируют величину сопротивления изоляции.
-
6.4.4 Результаты проверки считаются положительными, если измеренное значение сопротивления изоляции газоанализатора не менее 40 МОм.
-

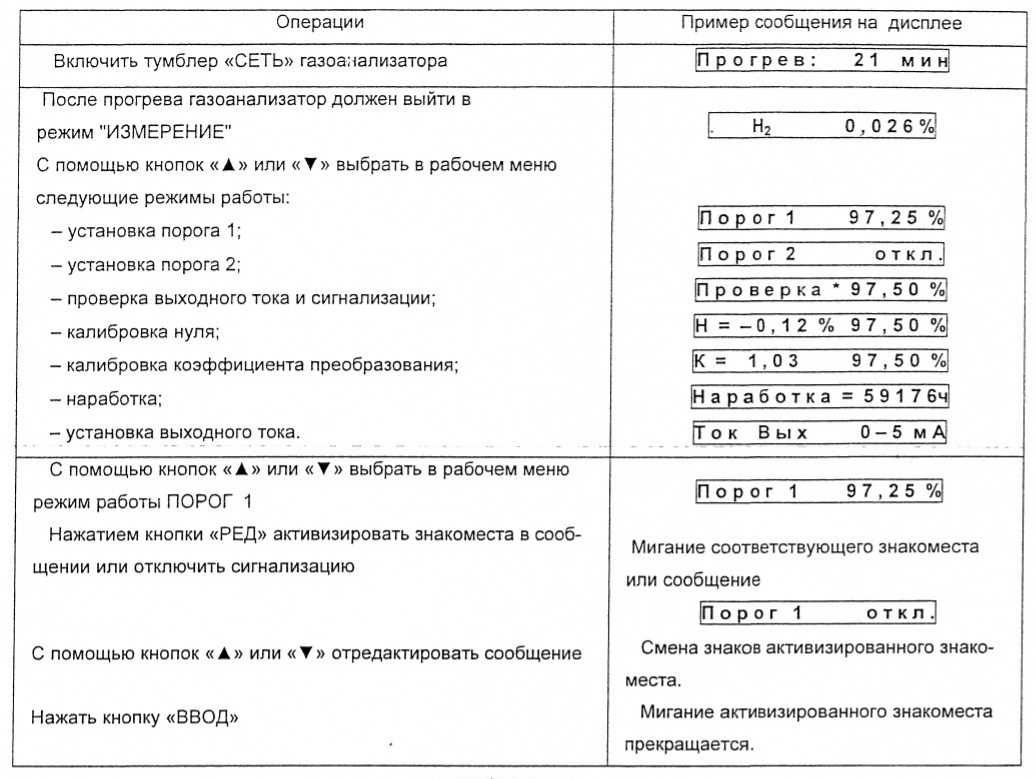

6.5.1 Опробование газоанализатора осуществляют в соответствии с указаниями таблицы 3.
6.5.2 Результаты опробования считают положительными, если:
- на дисплее не отображается информация об отказах, отсутствует сообщение "НЕИСПРАВНОСТЬ";
- в режиме "Измерение" на дисплее газоанализатора индицируется химическая формула и содержание определяемого компонента;
- органы управления газоанализатора функционируют.
6.6 Определение основной приведенной погрешности-
6.6.1 Для определения основной приведенной погрешности газоанализатора собирают пневматическую схему в соответствии с рисунком В.2.
-
6.6.2 Перечень ПГС для проведения испытаний приведен в таблице Б.1.
-
6.6.3 Выбрать в рабочем меню режим «Установка диапазона выходного тока» и установить диапазон изменения выходного тока (0 - 5) мА. Подключить к контактам 1 и 5 розетки ТОК ВЫХОДА измерительный резистор сопротивлением- 1 кОм. Падение напряжения на измерительном резисторе измерять вольтметром.
-
6.6.4 Определение основной приведенной погрешности газоанализатора проводят при поочередной подаче на вход газоанализатора ПГС с расходом (15±2) л/ч (среднее положение поплавка по шкале встроенного индикатора расхода ±1 деление) в последовательности: № 1-2-3-21-3 и снятии показаний цифрового дисплея газоанализатора и вольтметра. Расход ПГС устанавливают с помощью стабилизатора расхода газа СРГ.
Считывание показаний проводить не раньше, чем через 5 мин после подачи ПГС, а при измерении объемной доли водорода в диапазоне от 50 до 100 % не менее чем через 10 мин после подачи ПГС..
Значение выходного токового сигнала газоанализатора 1*ых, мА рассчитывают по сле-
дующей формуле:
I /вых
г д Ц - падение напряжение на
измерительном резисторе при подаче 1-ой ПГС, мВ;
RH3M
- номинальное значение
измерительного сопротивления, Ом.
По полученному значению выходного токового сигнала рассчитывают значение объемной доли определяемого компонента Су,% по следующей формуле:
6.6.5
где I. I и3 Н
СВ’СН
- верхняя и нижняя границы диапазона выходного аналогового сигнала, мА;
- верхний и нижний пределы диапазона измерений, %
По результатам каждого измерения определяют основную приведенную погрешность газо-
анализатора у, % по следующей формуле:
где С.
- результат измерений объемной доли определяемого компонента
i-ой ПГС (полученный по цифровому дисплею газоанализатора и ный по выходному токовому сигналу), %;
- значение объемной доли определяемого компонента, указанное на i-ую ПГС, %;
при подаче
рассчитан-
в паспорте
Примечание - Для исполнений газоанализатора, при испытаниях которых используются
эквивалентные ПГС, значения С?гс определяют по следующей формуле:
6.6.6
6.6.7
6.6.8
где К.,,К
сЭКв
" коэффициенты пересчета, значения которых приведены в таблице Б.1;
т значение объемной доли анализируемого компонента, указанное в паспорте на i-ую эквивалентную ПГС, %.
Выбрать в рабочем меню режим «Установка диапазона выходного тока» и установить диапазон изменения выходного тока (4-20) мА. Подключить к контактам 1 и 5' вилки ТОК ВЫХОДА измерительный резистор сопротивлением 500 Ом. Падение напряжения на измери-
тельном резисторе измерять вольтметром.
Выполнить пп. 6.6.4, 6.6.5.
Результаты определения основной приведенной погрешности считают положительными, если вычисленные значения основной приведенной погрешности в каждой точке поверки не превышают значений указанных в таблице А.1.
-
7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
7.1 При проведении поверки оформляется протокол результатов поверки, форма которого приведена в приложении Г.
-
7.2 Газоанализаторы считаются годными к эксплуатации, если они удовлетворяют требованиям настоящего документа.
-
7.3 Положительные результаты поверки оформляют свидетельством установленной формы согласно ПР 50.2.006.
-
7.4 При отрицательных результатах поверки выдают извещение о непригодности, с указанием причин непригодности, установленной формы согласно ПР 50.2.006.
-
ПРИЛОЖЕНИЕ А
Перечень исполнений газоанализатора и пределы допускаемых основных приведенных погрешностейТаблица А.1
|
Наименование исполнения газоанализатора |
Обозначение исполнения газоанализатора |
Пределы допускаемой основной приведённой погрешности, ±у, % |
|
ДИСК-ТК, водород в азоте, 0 - 5 % |
ЛНПК2.840.001 |
4 |
|
ДИСК-ТК, водород в азоте, 0 -1 % |
ЛНПК2.840.001-01 |
10 |
|
ДИСК-ТК, водород в азоте, 0 - 2 % |
ЛНПК2.840.001-02 |
8 |
|
ДИСК-ТК, водород в азоте, 0 - 3 % |
ЛНПК2.840.001-03 |
6 |
|
ДИСК-ТК, водород в азоте, 90- 100 % |
ЛНПК2.840.001-04 |
4 |
|
ДИСК-ТК, водород в азоте, 95- 100 % |
ЛНПК2.840.001-05 |
4 |
|
ДИСК-ТК, водород в азоте, 99- 100 % |
ЛНПК2.840.001-06 |
10 |
|
ДИСК-ТК, водород в азоте, 0 -10 % |
ЛНПК2.840.001-07 |
4 |
|
ДИСК-ТК, водород в азоте, 0-20 % |
ЛНПК2.840.001-08 |
4 |
|
ДИСК-ТК, водород в азоте, 0-40 % |
ЛНПК2.840.001-09 |
4 |
|
ДИСК-ТК, водород в азоте, 0 - 60 % |
ЛНПК2.840.001-10 |
4 |
|
ДИСК-ТК, водород в азоте, 0-80 % |
ЛНПК2.840.001-11 |
4 |
|
ДИСК-ТК, водород в азоте, 0 -100 % ■ |
ЛНПК2.840.001-12 |
4 |
|
ДИСК-ТК, водород в азоте, 50-100 % |
ЛНПК2.840.001-13 |
4 |
|
ДИСК-ТК, водород в азоте, 60-100 % |
ЛНПК2.840.001-14 |
4 |
|
ДИСК-ТК, водород в азоте, 80- 100 % |
ЛНПК2.840.001-15 |
4 |
|
ДИСК-ТК, водород в воздухе, 0 -1 % |
ЛНПК2.840.001-16 |
10 |
|
ДИСК-ТК, водород в воздухе, 0 - 2 % |
ЛНПК2.840.001-17 |
8 |
|
ДИСК-ТК, водород в диоксиде углерода, 0 -1 % |
ЛНПК2.840.001-18 |
10 |
|
ДИСК-ТК, водород в диоксиде углерода, 0 - 2 % |
ЛНПК2.840.001-19 |
8 |
|
ДИСК-ТК, водород в диоксиде углерода, 0 - 3 % |
ЛНПК2.840.001-20 |
6 |
|
ДИСК-ТК, водород в диоксиде углерода, 0 - 5 % |
ЛНПК2.840.001-21 |
4 |
|
ДИСК-ТК, водород в диоксиде углерода, 0 -10 % |
ЛНПК2.840.001-22 |
4 |
|
ДИСК-ТК, водород в диоксиде углерода, 0-20 % |
ЛНПК2.840.001-23 |
4 |
|
ДИСК-ТК, водород в диоксиде углерода, 0 - 40 % |
ЛНПК2.840.001-24. |
4 |
|
ДИСК-ТК, водород в диоксиде углерода, 0-60 % |
Л НПК2.840.00 Г-25 |
4 |
|
ДИСК-ТК, водород в диоксиде углерода, 0-80 % |
ЛНПК2.840.001-26 |
4 |
|
ДИСК-ТК, водород в диоксиде углерода, 0-100 % |
ЛНПК2.840.001-27 |
4 |
|
ДИСК-ТК, водород в диоксиде углерода, 50- 100 % |
ЛНПК2.840.001-28 |
4 |
|
ДИСК-ТК, водород в диоксиде углерода, 60- 100 % |
ЛНПК2.840.001-29 |
4 |
|
ДИСК-ТК, водород в диоксиде углерода, 80-100 % |
ЛНПК2.840.001-30 |
4 |
|
ДИСК-ТК, водород в диоксиде углерода, 90- 100 % |
ЛНПК2.840.001-31 |
4 |
|
ДИСК-ТК, водород в диоксиде углерода, 95- 100 % |
ЛНПК2.840.001-32 |
4 |
|
ДИСК-ТК, гелий в воздухе, 0 - 5 % |
ЛНПК2.840.001-33 |
6 |
|
ДИСК-ТК, гелий в воздухе, 0-10 % |
ЛНПК2.840.001-34 |
4 ______________________________I |
|
Наименование исполнения газоанализатора |
Обозначение исполнения газоанализатора |
Пределы допускаемой основной приведённой погрешности, ±У.% |
|
ДИСК-ТК, гелий в воздухе, 90- 100 % |
ЛНПК2.840.00135 |
4 |
|
ДИСК-ТК, гелий в воздухе, 95- 100 % |
ЛНПК2.840.001-36 |
6 |
|
ДИСК-ТК, диоксид серы в азоте, 0 -10 % |
ЛНПК2.840.001-37 |
4 |
|
ДИСК-ТК, диоксид серы в азоте, 0 - 20 % |
ЛНПК2.840.001-38 |
4 |
|
ДИСК-ТК, диоксид серы в воздухе, 0 -10 % |
ЛНПК2.840.000-39 |
4 |
|
ДИСК-ТК, диоксид серы в воздухе, 0-20 % |
ЛНПК2.840.001-40 |
4 |
|
ДИСК-ТК, диоксид углерода в азоте, 0 -10 % |
ЛНПК2.840.001-41 |
10 |
|
ДИСК-ТК, диоксид углерода в азоте, 0-20 % |
ЛНПК2.840.001-42 |
5 |
|
ДИСК-ТК, диоксид углерода в азоте, 0-30 % |
ЛНПК2.840.001-43 |
5 |
|
ДИСК-ТК, диоксид углерода в азоте, 0-40 % |
ЛНПК2.840.001-44 |
4 |
|
ДИСК-ТК, диоксид углерода в азоте, 50-100 % |
ЛНПК2.840.001-45 |
4 |
|
ДИСК-ТК, диоксид углерода в азоте, 80- 100 % |
ЛНПК2.840.001-46 |
5 |
|
ДИСК-ТК, диоксид углерода в азоте, 90- 100 % |
ЛНПК2.840.001-47 |
10 |
|
ДИСК-ТК, метан в азоте, 0-100 % |
ЛНПК2.840.001-48 |
4 |
|
ДИСК-ТК, гелий в азоте, 0-20 % |
ЛНПК2.840.001-49 |
4 |
|
ДИСК-ТК, гелий в азоте, 0 - 40 % |
ЛНПК2.840.001-50 |
4 |
|
ДИСК-ТК, гелий в азоте, 60 -100 % |
ЛНПК2.840.001-51 |
4 |
|
ДИСК-ТК, гелий в азоте, 80-100 % |
ЛНПК2.840.001-52 |
4 |
|
ДИСК-ТК, аргон в азоте, 0-20 % |
ЛНПК2.840.001-53 |
4 |
|
ДИСК-ТК, аргон в азоте, 0-40 % |
ЛНПК2.840.001-54 |
4 |
|
ДИСК-ТК, аргон в азоте, 60- 100 % |
ЛНПК2.840.001-55 |
4 |
|
ДИСК-ТК, аргон в водороде, 97 - 100 % |
ЛНПК2.840.001-56 |
10 |
|
ДИСК-ТК, аргон в воздухе, 0 - 20 % |
ЛНПК2.840.001-57 |
4 |
|
ДИСК-ТК, аргон в воздухе, 0 - 40 % |
ЛНПК2.840.001-58 |
4 |
|
ДИСК-ТК, аргон в воздухе, 60-100 % |
ЛНПК2.840.001-59 |
4 |
|
ДИСК-ТК, аргон в кислороде, 0-20 % |
ЛНПК2.840.001-60 |
4 |
|
ДИСК-ТК, аргон в кислороде, 0-40 % |
ЛНПК2.840.001-61 |
4 |
|
ДИСК-ТК, аргон в кислороде, 60- 100 % |
ЛНПК2.840.001-62 |
4 |
|
ДИСК-ТК, водород в азоте, 50 - 60 % |
ЛНПК2.840.001-63 |
6 |
|
ДИСК-ТК, водород в азоте, 50 - 80 % |
ЛНПК2.840.001-64 |
4 |
|
ДИСК-ТК, водород в азоте, 70 - 80 % |
ЛНПК2.840.001-65 |
6 |
ПРИЛОЖЕНИЕ Б
Перечень ПГС для проведения испытаний
Таблица Б.1
|
Наименование исполнения газоанализатора |
№ ПГС |
Наименование ПГС |
Номер ПГС по Госреестру, ГОСТ, ТУ. |
Номинальное значение концентрации и предел допускаемого абсолютного отклонения, . % (об) |
Предел допускаемой абсолютной погрешности, % (об) |
Коэффициенть пересчета | ||
|
Ко, % (об) |
к | |||||||
|
ДИСК-ТК, водород в азоте, 0 - 5 % |
1 |
Азот |
ТУ 301-07-25-8S |
100 | ||||
|
2 |
Н2 + N2 |
3913-87 |
2,5010,15 |
0,03 | ||||
|
3 |
H2 + N2 |
3924-87 |
4,7010,15 |
0,04 | ||||
|
ДИСК-ТК, водород в азоте, 0 -1 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 |
- | |||
|
2 3 |
Н2 + N2 Н2 + N2 |
|
0,5010,05 0,9510,05 |
0,02 0,02 |
- |
- | ||
|
ДИСК-ТК, водород в азоте, 0 - 2 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 | ||||
|
2 |
H2 + N2 |
3944-87 |
0,9510,05 |
0,02 | ||||
|
3 |
Н2 + N2 |
3912-87 |
1,9010,1 |
0,03 | ||||
|
ДИСК-ТК, водород в азоте, 0 - 3 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 | ||||
|
2 |
Н2 + n2 |
3912-87 |
1,5010,1 |
0,03 | ||||
|
3 |
H2 + N2 |
3913-87 |
2,8510,15 |
0,03 | ||||
|
ДИСК-ТК, водород в азоте, 90- 100% |
1 |
H2 + N2 |
3940-87 |
91,010,5 |
0,1 | |||
|
2 3 |
H2 + N2 Водород |
3940-87 ТУ 301-07-27-91 |
95,0010,5 100 |
0,1 |
- |
- | ||
|
ДИСК-ТК, водород в азоте, 95- 100% |
1 |
H2 + N2 |
3941-87 |
95,4010,25 |
0,04 | |||
|
2 |
H2 + N2 |
3941-87 |
97,5010,25 |
0,04 | ||||
|
3 |
Водород |
ТУ 301-07-27-91 |
100 |
- | ||||
|
ДИСК-ТК, водород в азоте, 99- 100% |
1 |
N2 + H2 |
3742-87 |
0,6010,2 |
0,04 |
100 |
-1 | |
|
2 3 |
N2 + Н2 . Водород |
3742-87 ТУ 301-07-27-91 |
0,9210,2 100 |
0,04 |
100 |
-1 | ||
|
ДИСК-ТК, водород в азоте, 0-10% |
1 |
Азот |
ТУ 301-07-25-89 |
100 | ||||
|
2 3 |
Н2 + N2 Н2 + N2 |
3919-87 3921-87 |
5,0010,5 9,5010,5 |
0,04 0,08 |
- |
- | ||
|
ДИСК-ТК, водород в азоте, 0 - 20 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 | ||||
|
2 3 |
Н2 + N2 H2 + N2 |
3921-87 3929-87 |
9,5010,5 19,011,0 |
0,08 0,1 |
- |
- | ||
|
ДИСК-ТК, водород в азоте, 0 - 40 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 | ||||
|
2 3 |
H2 + N2 Н2 + N2 |
3929-87 3933-87 |
19,011,0 38,012,0 |
0,1 0,3 |
- |
- | ||
|
ДИСК-ТК, водород в азоте, 0 - 60 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 | ||||
|
2 3 |
Н2 + N2 H2 + N2 |
3933-87 3933-87 |
30,012,0 56,012,0 |
0,3 0,3 |
- |
- | ||
|
ДИСК-ТК, водород в азоте, 0 - 80 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 | ||||
|
2 3 |
Н2+ n2 Нг + N2 |
3933-87 3933-87 |
40,012,0 74,012,0 |
0,3 0,3 |
- |
- | ||
|
ДИСК-ТК, водород в азоте, 0-100% |
1 |
Азот |
ТУ 301-07-25-89 |
100 | ||||
|
2 3 |
Ч2 + N2 Водород |
3935-87 ТУ 301-07-27-91 |
52,012,0 : 100 |
0.2 |
- |
- | ||
|
ДИСК-ТК, водород в азоте, |
1' |
Н2 + N2 |
3935-87 |
52,012,0 |
0,3 | |||
|
2 |
Ч2 + N2 |
3935-87 |
75,012,0 |
0,3 | ||||
|
50-100 % |
3 |
Водород |
ТУ 301-07-27-91 |
100 |
- | |||
|
ДИСК-ТК, водород в азоте, 60-100% |
1 |
Ч2 + N2 |
3936-87 |
62,011,0 |
0,2 | |||
|
2 3 |
H2 + N2 Водород |
3939-87- ТУ 301-07-27-91 |
81,011,0 100 |
0,2 |
- |
- | ||
|
ДИСК-ТК, водород в азоте, 80- 100% |
1 |
Ч2 + N2 |
3939-87 |
81,011,0 |
0,2 | |||
|
2 3 |
Нг + N2 Водород |
3939-87 ТУ 301-07-27-91 |
90,011,0 100 |
0,2 |
- |
- | ||
|
ДИСК-ТК, водород в воздухе, 0 -1 % |
1 |
Воздух |
ТУ 6-21-5-82 |
100 | ||||
|
2 3 |
Нг воздух Нг+воздух |
3947-87 3947-87 |
0,5010,05 0,9010,05 |
0,03 0,03 |
- |
- | ||
|
Наименование исполнения газоанализатора |
№ ПГС |
Наименование ПГС |
Номер ПГС по Госреестру, ГОСТ, ТУ. |
Номинальное значение концентрации и предел допускаемого абсолютного отклонения, % (об) |
Предел допускаемой абсолютной погрешности, % (об) |
Коэффициенты пересчета | |
|
Ко, % (об) |
К | ||||||
|
ДИСК-ТК, водород в воздухе, 0 - 2 % |
1 |
Воздух |
ТУ 6-21-5-82 |
100% | |||
|
2 |
Н2 + воздух |
3950-87 |
1,10±0,1 |
0,03 | |||
|
3 |
Н2 + воздух |
3950-87 |
1,85±0,1 |
0,03 | |||
|
ДИСК-ТК, водород в диок- |
1 |
Ar + N2 |
4008-87 |
76,5±1,0 |
0,4 |
9,15 |
-0 118 |
|
2 |
Аг + N2 |
4008-87 |
73,3±1,0 |
0,4 |
9,15 |
-0 118 | |
|
сиде углерода, 0 -1 % |
3 |
Аг + N2 |
4008-87 |
70,1±1,0 |
0,4 |
9,15 |
-0,118 |
|
ДИСК-ТК, водород в диок- |
1 |
Аг + N2 |
4008-87 |
75,5±2,0 |
0,4 |
9,15 |
-0 118 |
|
2 |
Аг+ N2 |
4008-87 |
69,0±2,0 |
0,4 |
9,15 |
-0,118 | |
|
сиде углерода, 0 - 2 % |
3 |
Аг+ N2 |
4008-87 |
63,0±2,0 |
0,4 |
9,15 |
-0,118 |
|
ДИСК-ТК, водород в диок- |
1 |
Аг + N2 |
4008-87 |
75,5±2,0 |
0,4 |
9,15 |
-0,118 |
|
2 |
Аг+ N2 |
4008-87 |
65,0±2,0 |
0,4 |
9,15 |
-0,118 | |
|
сиде углерода, 0 - 3 % |
3 |
Аг + N2 |
4009-87 |
54,5±2,0 |
0,04 |
9,15 |
-0,118 |
|
ДИСК-ТК, водород в диок- |
1 |
Ar + N2 |
4008-87 |
75,0±2,0 |
0,4 |
9,15 |
-0,118 |
|
2 |
Аг + N2 |
4008-87 |
60±2,0 |
0,4 |
9,15 |
-0,118 | |
|
сиде углерода, 0 - 5 % |
3 |
Аг + N2 |
4007-87 |
38,0±2,0 |
0,4 |
9,15 |
-0,118 |
|
ДИСК-ТК, водород в диок- |
1 |
Ar+ N2 |
4008-87 |
73,0±2,0 |
0,4 |
9,15 |
-0,118 |
|
2 |
Аг + N2 |
4007-87 |
35,0±2,0 |
0,4 |
9,15 |
-0,118 | |
|
сиде углерода, 0 -10 % |
3 |
Азот |
ТУ 301-07-25-89 |
100 |
9,15 |
0 | |
|
ДИСК-ТК, водород в диок- |
1 |
Аг+ N2 |
4008-87 |
69,0±2,0 |
0,4 |
9,15 |
-0,118 |
|
2 |
Азот |
ТУ 301-07-25-89 |
100 |
9,15 |
0 | ||
|
сиде углерода, 0 - 20 % |
3 |
Н2 + N2 |
3921-87 |
4,0±0,5 |
0,08 |
15,37 |
0,846 |
|
ДИСК-ТК, водород в диок- |
1 |
Аг + N2 |
4008-87 |
60,0±2,0 |
0,4 |
9,15 |
-0,118 |
|
2 |
Н2 + N2 |
3921-87 |
5,0±0,5 |
0,08 |
15,37 |
0,846 | |
|
сиде углерода, 0-40 % |
3 |
Н2 + N2 |
3933-87 |
26,0±2,0 |
0,3 |
15,37 |
0,846 |
|
ДИСК-ТК, водород в диок- |
1 |
Аг + N2 |
4007-87 |
50,0±2,0 |
0,4 |
9,15 |
-0,118 |
|
2 |
H2+N2 |
3930-87 |
17,0±1,0 |
0,2 |
15,37 |
0,846 | |
|
сиде углерода, 0-60 % |
3 |
H2 + N2 |
3933-87 |
50 ,0±2,0 |
0,3 |
15,37 |
0,846 |
|
ДИСК-ТК, водород в диок- |
1 |
Аг + N2 |
4007-87 |
43,0±2,0 |
0,4 |
9,15 |
-0,118 |
|
2 |
H2 + N2 |
3933-87 |
30,0±2,0 |
0,3 |
15,37 |
0,846 | |
|
сиде углерода, 0-80 % |
3 |
Н2+ N2 |
3933-87 |
71,0±2,0 |
0,3 |
15,37 |
0,846 |
|
ДИСК-ТК, водород в диок- |
1 |
Аг + N2 |
4007-87 |
35,0±2,0 |
0,4 |
9,15 |
-0,118 |
|
2 |
H2 + N2 |
3933-87 |
41,0±2,0 |
0,3 |
15,37 |
0,846 | |
|
сиде углерода, 0-100 % |
3 |
Водород |
ТУ 301-07-27-91 |
100 | |||
|
ДИСК-ТК, водород в диок- |
1 |
Н2 + N2 |
3933-87 |
44,0±2,0 |
0,3 |
15,37 |
0,846 |
|
2 |
Н2 + N2 |
3933-87 |
70,0±2,0 |
0,3 |
15,37 |
0,846 | |
|
сиде углерода, 50-100 % |
3 |
Водород |
ТУ 301-07-27-91 |
100 |
- |
- |
- |
|
ДИСК-ТК, водород в диок- |
1 |
Н2 + N2 |
3933-87 |
55,0±2,0 |
0,3 |
15,37 |
0,846 |
|
2 |
Н2 + N2 |
3933-87 |
76,0±2,0 |
0,3 |
15,37 |
0,846 | |
|
сиде углерода, 60- 100 % |
3 |
Водород |
ТУ 301-07-27-91 |
100 |
- |
- |
■- |
|
ДИСК-ТК, водород в диок- |
1 |
Н2 + N2 |
3933-87 |
79.0±2,0 |
0.3 |
15.37 |
0.846 |
|
2 |
Н2 + N2 |
3939-87 |
88,0±1,0 |
0,2 |
15,37 |
0,846 | |
|
сиде углерода, 80- 100 % |
3 |
Водород |
ТУ 301-07-27-91 |
100 |
- |
- |
- |
|
ДИСК-ТК, водород в диок- |
1 |
"I2 + N2 |
3940-87 |
90,5±0,5 |
0,1 |
15,37 |
0,846 |
|
2 |
^2 + N2 |
3940-87 |
94,0±0.5 |
0.1 |
15,37 |
0,846 | |
|
сиде углерода, 90- 100 % |
3 |
Водород |
ТУ 301-07-27-91 |
100 |
- |
- |
- • |
|
ДИСК-ТК, водород в диок- |
1 |
Чг + N2 |
3941-87 |
95,25±0,25 |
0,04 |
15,37 |
0.846 |
|
2 |
Чг + N2 |
3941-87 |
97,0±0,25 |
0,04 |
15,37 |
0,846 | |
|
сиде углерода, 95 - 100 % |
3 |
Водород |
ТУ 301-07-27-91 |
100 |
- |
- | |
|
ДИСК-ТК, гелий в воздухе, 0 - 5 % |
1 |
Воздух |
ТУ 6-21-5-82 | ||||
|
Че + воздух Че + воздух |
3987-87 3987-87 |
2,5±0,25 4,75±0,25 |
0,06 0,06 |
- |
- | |
|
ДИСК-ТК, гелий в воздухе, 0-10 % |
1 |
Зоздух |
ТУ 6-21-5-82 | ||||
|
2 3 |
Че + воздух Че + воздух |
3988-87 3988-87 |
5,0±0,5 9,5±0,5 |
0,08 0,08 |
- |
- | |
|
Наименование исполнения газоанализатора |
N9 ПГС |
Наименование ПГС |
Номер ПГС по Госреестру, ГОСТ, ТУ. |
Номинальное значение концентрации и предел допускаемого абсолютного отклонения, % (об) |
Предел допускаемой абсолютной погрешности, % (об) |
Коэффициенты пересчета | |
|
Ко, % (об) |
к | ||||||
|
ДИСК-ТК, гелий в воздухе, 90- 100% |
1 |
Не + воздух |
3989-87 |
90,5±0,5 |
0,08 | ||
|
2 3 |
Не + воздух Гелий |
3989-87 ТУ 6-09-3375-78 |
95,0±0,5 100 |
0,08 |
- |
- | |
|
ДИСК-ТК, гелий в воздухе, 95- 100% |
1 |
Не + воздух |
3990-87 |
95,50±0,25 |
0,06 | ||
|
2 3 |
Не + воздух Гелий |
3990-87 ТУ 6-09-3375-78 |
97,50±0,25 100 |
0,06 |
- |
- | |
|
ДИСК-ТК, диоксид серы в азоте, 0 -10 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 | |||
|
2 3 |
Аг+ N2 Ar + N2 |
4005-87 4005-87 |
9,0±1,0 17,0±1,0 |
0,2 0,2 |
0 0 |
0,55 0,55 | |
|
ДИСК-ТК, диоксид серы в азоте, 0 - 20 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 |
.. |
.. | |
|
2 3 |
Ar + N2 Ar + N2 |
4005-87 4007-87 |
18,0±1,0 34,0±2,0 |
0,2 0,4 |
0 0 |
0,55 0,55 | |
|
---- . |
1 |
Воздух |
ТУ 6-21-5-82 | ||||
|
ДИСК-ТК, диоксид серы в |
2 |
Ar + N2 |
4005-87 |
5,0±1,0 |
0,2 |
2,1 |
0,57 |
|
воздухе, 0 -10 % |
3 |
Ar + N2 |
4005-87 |
12,5±1,0 |
0,2 |
2,1 |
0,57 |
|
ДИСК-ТК, диоксид серы в |
1 |
Воздух |
ТУ 6-21-5-82 | ||||
|
2 |
Ar+ N2 |
4005-87 |
14,0±1,0 |
0,2 |
2,1 |
0,57 | |
|
воздухе, 0-20 % |
3 |
Ar + N2 |
4007-87 |
28.0±2,0 |
0,4 |
2,1 |
0,57 |
|
ДИСК-ТК, диоксид углерода |
1 |
Азот |
ТУ 301-07-25-89 |
100 | |||
|
2 |
СОг + N2 |
3774-87 |
5,0±0,5 |
0.1 | |||
|
в азоте, 0 -10 % |
3 |
co2 + n2 |
3774-87 |
9,5±О,5 |
0.1 | ||
|
ДИСК-ТК, диоксид углерода |
1 |
Азот |
ТУ 301-07-25-89 |
100 | |||
|
2 |
CO2 + N2 |
3776-87 |
10,0±1.0 |
0.16 | |||
|
в азоте, 0-20 % |
3 |
co2 + n2 |
3776-87 |
19,0±1,0 |
0.16 | ||
|
ДИСК-ТК, диоксид углерода |
1 |
Азот |
ТУ 301-07-25-89 |
100 |
- | ||
|
2 |
CO2 + n2 |
3776-87 |
15,0±1,0 |
0.16 | |||
|
в азоте, 0 - 30 % |
3 |
CO2 + N2 |
3780-87 |
28,5±1,5 |
0.1 | ||
|
ДИСК-ТК, диоксид углерода |
1 |
Азот |
ТУ 301-07-25-89 |
100 | |||
|
2 |
CO2 + N2 |
3779-87 |
20,0±1,5 |
0.2 | |||
|
в азоте, 0-40 % |
3 |
CO2 + N2 |
3781-87 |
37,0±2,5 |
0.1 | ||
|
ДИСК-ТК, диоксид углерода |
1 |
co2 + n2 |
3784-87 |
54,0±3,0 |
0.1 | ||
|
2 |
CO2 + N2 |
3784-87 |
75,0±3,0 |
0.1 | |||
|
в азоте, 50- 100 % |
3 |
co2 |
ГОСТ 8050-85 |
100 |
- | ||
|
ДИСК-ТК, диоксид углерода в азоте, 80-100 % |
1 |
co2 + n2 |
3786-87 |
82,0±1,5 |
0.2 | ||
|
2 3 |
CO2 + N2 co2 |
3787-87 ГОСТ 8050-85 |
90,5±0,5 100 |
0.1 |
- |
- | |
|
ДИСК-ТК, диоксид углерода в азоте, 90-100 % |
1 |
co2 + n2 |
3787-87 |
90,5±0,5 |
0.1 | ||
|
2 3 |
CO2 + N2 co2 |
3787-87 ГОСТ 8050-85 |
95,0±0,5 100 |
0.1 |
- |
- | |
|
ДИСК-ТК, метан в азоте, 0-100% |
1 |
Азот |
ТУ 301-07-25-89 |
100 | |||
|
2 3 |
CH4 + n2 CH4 + n2 |
|
50,0±3,0 92,0±3,0 |
0.5 0.8 |
- |
- | |
|
ДИСК-ТК, гелий в азоте, |
1 |
Азот |
ТУ 301-07-25-89 |
100 | |||
|
2 |
He + N2 |
3983-87 |
10,0±1,0 . |
0.2 | |||
|
0-20 % |
3 |
He + N2 |
3983-87 |
18,5±1,0 |
0.2 | ||
|
ДИСК-ТК, гелий в азоте, 0 - 40 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 | |||
|
2 3 |
He + N2 He + N2 |
3985-87 3985-87 |
20,0±2,0 38,0±2,0 |
0.2 0.2 |
- |
- | |
|
ДИСК-ТК, гелий в азоте, 60-100% |
1 |
He + N2 |
3985-91 |
63,0±2,0 |
0.2 | ||
|
2 3 |
He + N2 "елий |
3985-87 ТУ 6-09-3375-78 |
80,0±2,0 100 |
0.2 |
- |
- | |
|
ДИСК-ТК, гелий в азоте, 80-100% |
1 |
He + N2 |
3986-91 |
81,5±1,0 |
0.2 | ||
|
2 3 |
He + N2 ‘елий |
3986-87 ТУ 6-09-3375-78 |
90,0±1,0 100 |
0.2 |
- |
- | |
|
ДИСК-ТК, аргон в азоте, 0 - 20 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 | |||
|
2 3 |
+ N2 <\r+ N2 |
4005-87 4005-87 |
10,0±1,0 19,0±1,0 |
0.2 0.2 |
- |
- | |
|
Наименование исполнения газоанализатора |
№ ПГС |
Наименование ПГС |
Номер ПГС по Г осреестру, ГОСТ, ТУ. |
Номинальное значение концентрации и предел допускаемого абсолютного отклонения, % (об) |
Предел допускаемой абсолютной погрешности, % (об) |
Коэффициенты пересчета | |
|
Ко, % (об) |
к | ||||||
|
ДИСК-ТК, аргон в азоте, 0 - 40 % |
1 |
Азот |
ТУ 301-07-25-89 |
100 | |||
|
2 |
Ar + N2 |
4005-87 |
19,0±1,0 |
0.2 | |||
|
3 |
Аг+ N2 |
4007-87 |
38,0±2,0 |
0,4 | |||
|
ДИСК-ТК, аргон в азоте, |
1 |
Ar+ N2 |
4008-87 |
64,0±2,0 |
0,4 | ||
|
2 |
Аг+N2 |
4008-87 |
80,0±2,0 |
0,4 | |||
|
60- 100 % |
3 |
Аргон |
ТУ 6-21-12-79 |
100 |
• |
■ | |
|
ДИСК-ТК, аргон в водороде, 97- 100 % |
1 |
Н2 + Аг |
3955-87 |
2,8±0,15 |
0,03 |
100 |
-1 |
|
2 3 |
Н2 +Аг Аргон |
3955-87 ТУ 6-21-12-79 |
1,5±0,15 100 |
0,03 |
100 |
-1 | |
|
ДИСК-ТК, аргон в воздухе, 0 - 20 % |
1 2 |
Воздух Ar+ N2 |
ТУ 6-21-5-82 4004-87 |
6,3±0,6 |
0,2 |
3,86 |
0,972 |
|
3 |
Аг+ N2 |
4005-87 |
15,5±1,0 |
0,2 |
3,86 |
0,972 | |
|
ДИСК-ТК, аргон в воздухе, 0 - 40 % |
1 |
Воздух |
ТУ 6-21-5-82 | ||||
|
2 |
Аг + N2 |
4005-87 |
17,0±1,0 |
0,2 |
3,86 |
0,972 | |
|
3 |
Аг+ N2 |
4007-87 |
35,0±2 |
0,4 |
3,86 |
0,972 | |
|
ДИСК-ТК, аргон в воздухе, 60- 100 % |
1 |
Аг+ N2 |
4008-87 |
61,0±2,0 |
0,4 |
3,77 |
0,963 |
|
2 |
Аг + N2 |
4008-87 |
79,0±2,0 |
0,4 |
3,77 |
0,963 | |
|
3 |
Аргон |
ТУ 6-21-12-79 |
100 |
- |
- |
- | |
|
ДИСК-ТК, аргон в кислороде, 0 - 20 % |
1 |
Н2 + N2 |
3912-87 |
1,8±0,1 |
0,03 |
13,65 |
-6,81 |
|
2 3 |
H2 + N2 Аг+ N2 |
3909-87 4004-87 |
0,5±0,05 6,0±0,6 |
0,03 0,2 |
13,65 13,56 |
-6,81 0,89 | |
|
ДИСК-ТК, аргон в кислоро- |
1 |
Н2 + N2 |
3912-87 |
1.8*0,1 |
0,03 |
13,65 |
-6,81 |
|
2 |
Аг+N2 |
4004-87 |
7,0±0,6 |
0,2 |
13,56 |
0,89 | |
|
де, 0 - 40 % |
3 |
Аг + N2 |
4007-87 |
27.0±2,0 |
0,4 |
13,56 |
0,89 |
|
ДИСК-ТК, аргон в кислороде, 60- 100% |
1 |
Ar+ N2 |
4008-87 |
60,0±2,0 |
0,4 |
15,57 |
0,843 |
|
2 |
Аг+N2 |
4008-87 |
76,0±2,0 |
0,4 |
15,57 |
0,843 | |
|
3 |
Аргон |
ТУ 6-21-12-79 |
100 |
- |
- | ||
|
ДИСК-ТК, водород в азоте, 50 - 60 % |
1 |
H2 + N2 |
3934-87 |
51,0±2,0 |
0,04 | ||
|
2 |
H2 + N2 |
3935-87 |
55,0±2,0 |
0,2 |
- |
- | |
|
3 |
Н2 + N2 |
3936-87 |
59,0±1,0 |
0,2 | |||
|
ДИСК-ТК, водород в азоте, 50 - 80 % |
1 |
Н2 + N2 |
3934-87 |
51,0±2,0 |
0,04 | ||
|
2 3 |
H2 + N2 H2 + N2 |
3936-87 3935-87 |
65,0±1,0 78,0±2,0 |
0,2 0,2 |
- |
- | |
|
ДИСК-ТК, водород в азоте, 70 - 80 % |
1 |
Н2 + N2 |
3936-87 |
71,0±1,0 |
0,2 | ||
|
2 |
H2 + N2 |
3936-87 |
75,0±1,0 |
0,2 |
- |
- | |
|
3 |
Н2 + N2 |
3934-87 |
79,0±2,0 |
0,04 | |||
Примечания:
-
1) Азот газообразный особой чистоты в баллонах под давлением ТУ 301-07-25-89.
-
2) Аргон газообразный высокой чистоты в баллонах под давлением, сорт первый ТУ 6-21-12-79
-
3) Водород газообразный высокой чистоты в баллонах под давлением по ТУ 301-07-27-91
-
4) Воздух нулевой в баллонах под давлением ТУ 6-21-5-82
-
5) Гелий газообразный высокой чистоты в баллонах под давлением ТУ 6-09-3375-78
-
6) Диоксид углерода, сорт высший ГОСТ 8050-85
Изготовители и поставщики ГСО-ПГС:
ГЦИ СИ ГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург, Московский пр., 19. т. 315-11-45,факс: 327-97-76;
Балашихинский кислородный завод - Балашиха-7, Московской обл. тел. 521-48-00.
ЗАО "Лентехгаз", 193148, г. Санкт-Петербург, Б. Смоленский пр., 11;
ООО "ПГС - Сервис", 624250, Свердловская обл., г. Заречный, ул. Мира, 35;
ПРИЛОЖЕНИЕ В
Схемы поверки
Рисунок Б.1 - Пневматическая схема проверки герметичности газового канала газоанализатора и газового канала индикатора расхода газа
Рисунок В.2- Пневматическая схема для определения основной приведённой погрешности
