Методика поверки «ДАТЧИКИ УГЛОВЫХ ПЕРЕМЕЩЕНИЙ АЖ2.787.002» (МП АЖ2.787.002 )

УТВЕРЖДАЮ

АО «НИИФИ»

ДАТЧИКИ УГЛОВЫХ ПЕРЕМЕЩЕНИЙ

АЖ2.787.002

МЕТОДИКА ПОВЕРКИ

АЖ2.787.002 МП

Вводная часть

• 1 Операции поверки

• 2 Средства поверки......

• 3 Требования безопасности

• 4 Условия поверки

• 5 Подготовка к поверке

• 6 Проведение поверки

• 7 Оформление результатов поверки

Настоящая методика по поверке распространяется на датчики угловых перемещений АЖ2.787.002, предназначенные для измерения угловых перемещений и преобразования в аналоговый выходной сигнал (электрическое сопротивление).

Межповерочный интервал - 2 года.

1 Операции поверки

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

• 1.2 При получении.отрицательного результата при проведении любой операции поверка прекращается.

• 2.1 При проведении поверки рекомендуется применять средства поверки, указанные в

таблице 2. Таблица 2

• 2.2 Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки с равным или более высоким классом точности.

• 3.1 При проведении поверки необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019-80 и требования на конкретное поверочное оборудование.

• 4.1 Все операции при проведении поверки, если нет особых указаний, должны проводиться в нормальных климатических условиях:

• - температура воздуха от 15 °C до 35 °C;

• - относительная влажность воздуха от 45 % до 75 %;

• - атмосферное давление от 8,6-10⁴ до 10,6-10⁴ Па (от 645 до 795 мм рт.ст.).

Примечание — При температуре воздуха выше 30 °C относительная влажность не должна превышать 70%.

• 5.1 Перед проведением поверки испытательные установки, стенды, аппаратура и электроизмерительные приборы должны иметь формуляры (паспорта) и соответствовать стандартам или техническим условиям на них.

• 5.2 Не допускается применять средства поверки, срок обязательных поверок которых истек.

• 5.3 Предварительный прогрев контрольно-измерительных приборов должен соответствовать требованиям технических описаний и инструкций по эксплуатации на них.

• 5.4 Контрольно-измерительные приборы должны быть надежно заземлены с целью исключения влияния электрических полей на результаты измерений.

• 5.5 Все операции по поверке, если нет особых указаний, проводить после прогрева системы напряжением питания в течение 5 мин.

• 5.6 В процессе поверки датчика менять средства измерений не рекомендуется.

• 5.7 Порядок проведения испытаний должен соответствовать порядку изложения видов испытаний в таблице 1.

• 6 Проведение поверки

• 6.1.1 Проверку внешнего вида датчиков проводить визуальным осмотром.

При проверке внешнего вида необходимо проверить: целостность пломб, маркировку, качество покрытия, отсутствие механических повреждений (вмятин, забоин, царапин, трещин) и следов коррозии на поверхности датчика.

• 6.1.2 Контроль габаритных размеров проводить методом прямого измерения датчика с применением средств измерений, обеспечивающих требуемую точность. Отклонение габаритных размеров не должно превышать ±0,5 мм.

Результаты определения габаритных размеров занести в таблицу 3.

• 6.1.3 Контроль массы датчика проводить методом прямого взвешивания на весах настольных циферблатных ВНЦ-2м с точностью до 0,002 кг.

Результаты определения массы занести в таблицу 3.

• 6.1.4 Масса датчика должна быть 45±5 г.

Таблица 3

• 6.1.5 Результаты поверки считать положительными, если габаритные размеры и масса соответствуют требованиям таблицы 3.

• 6.2.1 Зафиксировать приспособление МКНИ.441558.144 в зажимном устройстве оптической делительной головки ОДГЭ-5. Закрепить датчик на приспособлении МКНИ.441558.144.

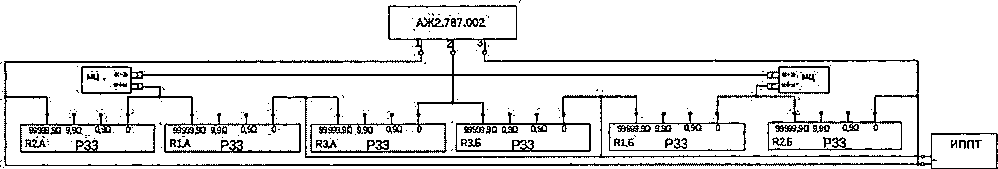

. 6.2.2 Собрать схему испытаний согласно рисунку 1.

РЗЗ - магазин сопротивлений РЗЗ; МЦ - мультиметр цифровой 34401 А;

ИППТ — генератор сигналов произвольной формы 33220А.

Рисунок 1

• 6.2.3 Установить при помощи оптической делительной головки значение углового перемещения 0° (начальное положение).

• 6.2.4 Установить значение амплитуды выходного сигнала генератора сигналов произвольной формы 1 В, установить значение частоты выходного сигнала генератора сигналов произвольной формы 330 Гц. Включить выход генератора.

• 6.2.5 Переключить мультиметр цифровой 34401А в режим измерения напряжения переменного тока с автоматическим пределом измерений.

• 6.2.6 Установить значение электрического сопротивления на магазинах сопротивления РЗЗ, обозначенных на электрической схеме R1,A и R1,B значение сопротивления 2 кОм. Установить значение электрического сопротивления на магазинах сопротивления РЗЗ, обозначенных на электрической схеме R3,A и R3,B значение сопротивления 1 кОм.

• 6.2.7 Изменяя значение электрического сопротивления магазина сопротивления РЗЗ, обозначенного на электрической схеме R2,A сбалансировать измерительный мост плеча А. При балансировке измерительного моста контролировать напряжение переменного тока измерительного моста плеча А при помощи мультиметра цифрового 34401 А. Измерительный мост считать сбалансированным, если минимальное изменение значения электрического сопротивления при помощи магазина сопротивления РЗЗ, обозначенного R2,A, приводит к увеличению напряжения переменного тока, измеренного при помощи мультиметра цифрового 34401 А.

• 6.2.8 Значение электрического сопротивления R2,A записать в таблицу 4.

• 6.2.9 Вычислить значение электрического сопротивления плеча A Rx,A, Ом, по формуле:

яз ,                                                       (1)

• 6.2.10 Результат вычисления занести в таблицу 4.

• 6.2.11 Изменяя значение электрического сопротивления магазина сопротивления РЗЗ, обозначенного на электрической схеме R2,B сбалансировать измерительный мост плеча Б. При балансировке измерительного моста контролировать напряжение переменного тока измерительного моста плеча Б при помощи мультиметра цифрового 34401 А. Измерительный мост считать сбалансированным, если минимальное изменение значения электрического сопротивления при помощи магазина сопротивления РЗЗ, обозначенного R2,B, приводит к увеличению напряжения переменного тока, измеренного при помощи мультиметра цифрового 34401 А.

• 6.2.12 Значение электрического сопротивления R2,B записать в таблицу 4.

• 6.2.13 Вычислить значение электрического сопротивления плеча Б Rx,B, Ом, по форму-ле (1).

Таблица 4

• 6.2.14 Результаты контроля считать положительными, если значение сопротивления каждого измерительного плеча при значении углового перемещения 0° соответствует (4000±100) Ом.

• 6.3.1 Вычислить отношение измерительных плеч х датчика по формуле:

X ~ --

(2)

- где       ~~ номинальное значение электрического сопротивления плеча А, указанное

в таблице 4, Ом;

Ях, Б _ номинальное значение электрического сопротивления плеча Б, указанное

6.3.2 Результаты вычислений занести в таблицу 5;

. Таблица 5

• 6.3.3 Вычислить значение отклонения оси чувствительности от базовой плоскости у по формуле:

у=к$х⁵~к4-х⁴+к?х³- к2‘х²+кгх,                                  (3),

где к —коэффициенты характеристического полинома, указанные в формуляре датчика.

• 6.3.4 Результаты вычислений занести в таблицу 5;

• 6.3.5 Результаты контроля считать положительными, если вычисленное значение отклонения оси чувствительности датчика от базовой плоскости не превышает ±15".

• 6.4.1 Зафиксировать приспособление МКНИ.441558.144 в зажимном устройстве оптической делительной головки ОДГЭ-5. Закрепить датчик на приспособлении МКНИ.441558.144.

• 6.4.2 Собрать схему испытаний согласно рисунку 1.

• 6.4.3 Установить при помощи оптической делительной головки ОДГЭ-5 значение углового перемещения минус 3600".

• 6.4.4 Установить значение амплитуды выходного сигнала генератора сигналов произвольной формы 1 В, установить значение частоты выходного сигнала генератора сигналов произвольной формы 330 Гц. Включить выход генератора.

• 6.4.5 Переключить мультиметр цифровой 34401А в режим измерения напряжения переменного тока с автоматическим пределом измерений.

■ 6.4.6 Установить значение электрического сопротивления на магазинах сопротивления РЗЗ, обозначенных на электрической схеме R1,A и R1,B значение сопротивления 2 кОм. Установить значение электрического сопротивления на магазинах сопротивления РЗЗ, обозначенных на электрической схеме R3,A и R3,B значение сопротивления 1 кОм.

. 6.4.7 Изменяя значение электрического сопротивления магазина сопротивления Р33₅ обозначенного на электрической схеме R2,A сбалансировать измерительный мост плеча А. При балансировке измерительного моста контролировать напряжение переменного тока измерительного моста плеча А при помощи мультиметра цифрового 34401 А. Измерительный мост считать сбалансированным, если минимальное изменение значения электрического сопротивления при помощи магазина сопротивления РЗЗ, обозначенного R2,A, приводит к увеличению напряжения переменного тока, измеренного при помощи мультиметра цифрового 34401 А.

• 6.4.8 Значение электрического сопротивления R2,A записать в таблицу 6.

• 6.4.9 Вычислить значение электрического сопротивления плеча A Rx,A, Ом, по формуле:

_    Я2*К1

Rx =---

S3 ,                                                       (I)

• 6.4.10 Результат вычисления занести в таблицу 6.

• 6.4.11 Изменяя значение электрического сопротивления магазина сопротивления РЗЗ, обозначенного на электрической схеме R2,B сбалансировать измерительный мост плеча Б. При балансировке измерительного моста контролировать напряжение переменного тока измерительного моста плеча Б при помощи мультиметра цифрового 34401А. Измерительный мост считать сбалансированным, если минимальное изменение значения электрического сопротивления при помощи магазина сопротивления РЗЗ, обозначенного R2,B, приводит к увеличению напряжения переменного тока, измеренного при помощи мультиметра цифрового 34401а.

• 6.4.12 Значение электрического сопротивления R2,B записать в таблицу 6.

• 6.4.13 Вычислить значение электрического сопротивления плеча Б Rx,E, Ом, по формуле (1).

• 6.4.14 Результат вычисления занести в таблицу 6.

• 6.4.15 Вычислить отношение измерительных плеч х датчика по формуле (2).

• 6.4.16 Результат вычисления занести в таблицу 6.

• 6.4.17 Вычислить измеренное значение текущего углового перемещения по формуле (3).

• 6.4.18 Результат вычисления занести в таблицу 6.

• 6.4.19 Повторить пункты 4.11.3 - 4.11.18 для значений углового перемещения оптической делительной головки ОДГЭ-5 минус 3000", минус 2400", минус 1800", минус 1200", минус 600", 0",60", 1200", 1800", 2400", 3000", 3600" два цикла в прямой и обратной последовательности.

• 6.4.20 Вычислить значения абсолютной погрешности измерений угловых перемещений датчика АЖ2.787.002 по формуле:

Лу ~ У зад ~ Уизль                                             (4)

где у₃ад - воспроизведенное при помощи оптической делительной головки ОДГЭ-5 значение углового перемещения,

Уизм ~ вычисленное по формуле (3) значение углового перемещения для соответствующего значения у_зад,";

• 6.4.21 Результаты измерений занести в таблицу 6.

6.4.22. Вычислить максимальное значение абсолютной погрешности измерений угловых перемещений датчика АЖ2.787.002 по формуле

Аутах = maxK^Vi.J

где - значение абсолютной основной погрешности измерений угловых перемещений, определенное для i-ro заданного значения углового перемещения в j-м цикле измерений.

• 6.4.23 Результат вычислений занести в таблицу 6.

• 6.4.24 Результат контроля считать положительным, если вычисленное максимальное значение абсолютной погрешности измерений угловых перемещений датчика АЖ2.787.002 не

превышает 120".

Таблица 6а

Таблица 66

7.1 Результаты поверки датчика оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».
