Методика поверки «теплосчетчики компактные sensonic 3» (МП 208-016-2021)

Методика поверки

Тип документа

теплосчетчики компактные sensonic 3

Наименование

МП 208-016-2021

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ’’ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ’’

(ФГУП "ВНИИМС”)

СОГЛАСОВАНО

Заместитель директора )дртве;нной метрологии

Я^ГУ Р JUlD UTA ТЛ А Л Г'" I =Зрй / то s rr С

’ ГТ> ~

Иванникова

2021 г.

Государственная система обеспечения единства измерений

Теплосчетчики компактные Sensonic 3

Методика поверки

МП 208-016-2021 г. Москва

2021 г.

СОДЕРЖАНИЕ 1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на теплосчетчики компактные Sensonic 3 (далее - теплосчетчики), и устанавливает объем и методы их первичной и периодической поверок.

  • 1.2   Реализация данной методики обеспечивает метрологическую прослеживаемость теплосчетчиков к:

  • - Государственному первичному специальному эталону единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2019, в соответствии с ГПС для средств измерений массы и объема жидкости в потоке жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости для средств измерений, поверка которых осуществляется на воде, согласно Приказу Росстандарта от 07.02.2018 №256;

  • - Государственному первичному эталону единицы температуры в диапазоне от 0 до 3000 °C ГЭТ 34-2007, в соответствии с ГОСТ 8.558-2009 ГПС для средств измерений температуры.

  • 1.3 При определении метрологических характеристик поверяемого средства измерений используется прямой метод измерений объемного расхода и температуры, а также косвенный метод измерений тепловой энергии теплоносителя.

  • 1.4 Интервал между поверками - 4 года.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

При проведении поверки теплосчетчиков выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта/раздела методики поверки

Проведение операции при

Первичной поверке

Периодической поверке

Внешний осмотр средства измерений

Раздел 7

Да

Да

Подготовка к поверке и опробование средства измерений

Раздел 8

Да

Да

Проверка программного обеспечения средства измерений

Раздел 9

Да

Да

Определение относительной погрешности теплосчетчика при измерении объемного расхода и объема теплоносителя

п. 10.1

Да

Да

Определение относительной погрешности измерения разности температур в подающем и обратном трубопроводах

п. 10.2

Да

Да

Определение относительной погрешности измерения тепловой энергии

п. 10.3

Да

Да

Определение абсолютной погрешности измерения температуры

п. 10.4

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • - температура окружающего воздуха от +15 до +25 °C;

  • - относительная влажность воздуха от 30 до 80 % при температуре +25 °C (без конденсации влаги);

  • - атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.);

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

Проведение поверки должен выполнять персонал, отвечающий требованиям, предъявляемым к поверителям средств измерений (СИ), знающий принцип действия используемых при проведении поверки эталонов и СИ, изучивший настоящую методику поверки, руководство по эксплуатации теплосчетчика и прошедший инструктаж по технике безопасности.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

5.1 При проведении поверки применяют следующие средства измерений и вспомогательное оборудование, указанное в таблице 2.

Таблица 2 - Средства измерений и вспомогательное оборудование, применяемое при поверке

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические, и (или) метрологические и основные технические характеристики средства поверки

Пример возможного средства поверки с указанием наименования, заводского обозначения, а при наличии -обозначения типа, модификации

Раздел 8

10.1

10.3

Установка поверочная 3-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 07.02.2018 г. №256, с диапазоном воспроизведения объемного расхода от 0,012 до 5,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,9 %

Установка поверочная

Эрмитаж (регистрационный номер 71416-18 в

Федеральном информационном фонде по обеспечению единства измерений)

Раздел 8

10.2

  • 10.3

  • 10.4

Средство измерений температуры: диапазон измерений от +4 до +100 °C; пределы допускаемой абсолютной погрешности: ±0,03 °C

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ 2-3 (регистрационный номер 57690-14 в Федеральном информационном фонде по обеспечению единства измерений)

Раздел 8

10.2

  • 10.3

  • 10.4

Термостаты жидкостные: диапазон воспроизведения температуры от 0 до +100 °C; нестабильность поддержания температуры: 0,01 °C

Термостат переливной прецизионный ТПП-1.1 (регистрационный номер 33744-07 в Федеральном информационном фонде по обеспечению единства измерений)

Раздел 8

10.2

  • 10.3

  • 10.4

Средство измерений сигналов электрического сопротивления и напряжения постоянного тока поступающих от первичных преобразователей температуры: диапазон измерений температуры от -200 до 750 °C; пределы допускаемой абсолютной погрешности при измерении температуры: ±(0,005 + 10'5 • t)

Измеритель температуры многоканальный МИТ 8. ЮМ (регистрационный номер 19736-11 в Федеральном информационном фонде по обеспечению единства измерений)

  • 5.2 Допускается применение других аналогичных средств измерений, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик теплосчетчиков с требуемой точностью.

  • 5.3 Все средства измерений должны быть поверены, эталоны аттестованы.

  • 6 ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ

ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При подключении средств измерений и вспомогательного оборудования к сети питания, необходимо соблюдать общие требования безопасности, установленные в документах ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, "Правила эксплуатации электроустановок потребителей", "Правила охраны труда при эксплуатации электроустановок потребителей".

  • 6.2 Монтаж и демонтаж электрических цепей должен проводиться только при отключенном питании всех устройств.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 При внешнем осмотре проверяют соответствие теплосчетчика следующим требованиям:

  • - внешний вид, комплектность и маркировка должны соответствовать описанию типа и эксплуатационной документации на поверяемое средство измерений;

  • - на теплосчетчике не должно быть внешних механических повреждений и дефектов, влияющих на его работоспособность.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 При подготовке к поверке выполняют следующие работы:

  • - поверяемый теплосчетчик подготавливают к работе согласно руководству по эксплуатации;

  • - устанавливают теплосчетчик в линию поверочной установки, а термометры сопротивления помещают в термостаты;

  • - удаляют воздух из измерительной линии поверочной установки;

  • - проверяют отсутствие каплевыделения или течи поверочной среды из конструктивных элементов теплосчетчика при рабочем давлении в поверочной установке.

  • 8.2 Провести опробование путем задания в пределах диапазона различных расходов воды с помощью поверочной установки и различных температур с помощью термостатов.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ
  • 9.1 Проверка идентификационных данных программного обеспечения (далее -ПО) теплосчетчика производится визуально. Трехкратным длительным нажатием кнопки на лицевой поверхности тепловычислителя необходимо перейти в «Область данных теплосчетчика». В данной области кратковременными нажатиями кнопки найти текущее показание 41. которое индицирует версию ПО. Пример жидкокристаллического дисплея в режиме индикации версии ПО приведен на рисунке 1.

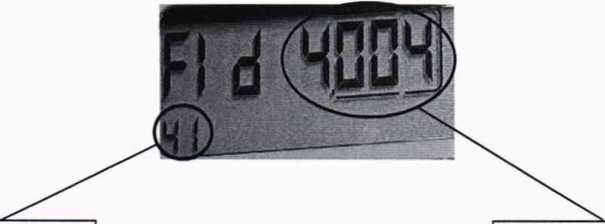

Текущее показание 41

Номер версии ПО

Рисунок 1 - Жидкокристаллический дисплей в режиме индикации версии ПО

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 10.1 Определение относительной погрешности теплосчетчика при измерении объемного расхода и объема теплоносителя.

    • 10.1.1 Определение относительной погрешности теплосчетчика при измерении объемного расхода теплоносителя производится проливным методом на трех поверочных расходах: минимальный (qt); номинальный (qp); максимальный (qs).

    • 10.1.2 На поверочной установке задается необходимый расход, теплосчетчик переводится в режим индикации объемного расхода теплоносителя. Перевод теплосчетчика в режим индикации объемного расхода теплоносителя производится двукратным длительным нажатием на кнопку тепловычислителя для перехода в «Область диагностики» и кратковременными нажатиями на кнопку для перехода к текущему показанию ЗВ, которое индицирует объемный расход теплоносителя.

В течении 120 секунд фиксируются показания объемного расхода теплосчетчика с интервалом 10 секунд, после чего, рассчитывается среднее показание объемного расхода.

  • 10.1.3 Относительная погрешность теплосчетчика при измерении объемного расхода 8G определяется по формуле:

о — Фр Фэт

6G = -^75-- 100 %                            (1)

*еэт

где:     Qp - средний объемный расход, измеренный теплосчетчиком за 120 секунд, м3/ч;

Q3T - средний объемный расход, измеренный поверочной установкой за 120 секунд, м3/ч.

  • 10.2 Определение относительной погрешности измерения разности температур в подающем и обратном трубопроводах проводится с помощью термостатов. Датчики температуры помещаются в две термостатические ванны с разной температурой. Теплосчетчик перевести в режим измерения разности температур двукратным длительным нажатием на кнопку тепловычислителя для перехода в «Область диагностики» и кратковременными нажатиями на кнопку для перехода к текущему показанию 3F.

В каждом из пределов разниц температур, указанных ниже, выбрать одну контрольную точку' для проведения поверки:

  • 1) 3°С<Де<3,6°С

  • 2) 10°С< Д9<20°С

  • 3) 70°С<Д9<75°С

Примечание: в пунктах 1) и 2) температура термостата для датчика обратного трубопровода: (50±1)°С. В пункте 3) температура термостата для датчика обратного трубопровода: (20±1)°С.

Относительная погрешность измерения разности температур в подающем и обратном трубопроводах 6Et определяется по формуле:

ДГг-ДС

8Et = ——t--100%                      (2)

где: Д V - разность показаний температуры, измеренная теплосчетчиком, °C;

At - разность показаний температуры, заданная термостатами, °C.

  • 10.3 Относительную погрешность измерения тепловой энергии определяют по результатам измерений объема теплоносителя поверочной установкой и результатам измерений температур в термостатах.

Теплосчетчик переводят в режим измерения количества потребленной тепловой энергии одним кратковременным нажатием на зеленую кнопку.

Расходы на поверочной установке и температуры в термостатах устанавливают в соответствии с таблицей 3.

Таблица 3 - Значения расходов и температуры в термостатах

Расходы воды, м3

Температура в подающем трубопроводе, °C

Температура в обратном трубопроводе, °C

53

50

lOqj

70

50

Я

95

20

Расчет количества тепловой энергии проводят по формуле:

СР “      3,6                                   (3)

где:    V - объем теплоносителя, измеренный поверочной установкой, м3;

р - плотность воды, кг/м3;

hi, h2 - энтальпия теплоносителя, в подающем и обратном трубопроводах в соответствии с температурой теплоносителя, задаваемой термостатами, кДж/кг;

3,6 - коэффициент перевода кДж в кВт ч.

Примечание: при вычислении плотности и энтальпии, абсолютное давление теплоносителя в подающем и обратном трубопроводах принимают равным 1 МПа.

Относительную погрешность измерения тепловой энергии определяют по формуле:

5F = £iLL£p.1OO                         (4)

где:     Etc - количество тепловой энергии, измеренное теплосчетчиком. кВт ч;

Ер - расчетное количество тепловой энергии, кВт ч.

  • 10.4 Определение абсолютной погрешности измерения температуры проводится путем погружения термометров теплосчетчика в термостатическую ванну и сравнением показаний температуры, измеренной теплосчетчиком, с температурой, измеренной эталонным термометром, в термостатической ванне. Измерения проводят при температурах: +6 °C; +50 °C; 89 °C.

Значение абсолютной погрешности измерения температуры определяют для каждого датчика по формуле:

At tH — t3                                    (5)

где tn - значение температуры, измеренное теплосчетчиком, °C;

t3 - значение температуры, измеренное эталонным термометром, °C.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

Теплосчетчик соответствует предъявляемым к нему метрологическим требованиям при выполнении следующих условий:

  • - внешний вид, комплектность и маркировка соответствуют описанию типа и эксплуатационной документации на теплосчетчик;

  • - на теплосчетчике нет внешних механических повреждений и дефектов, влияющих на его работоспособность;

  • - при увеличении или уменьшении расхода соответствующим образом изменялись показания объемного расхода на жидкокристаллическом дисплее теплосчетчика:

  • - при увеличении или уменьшении температуры в термостатах, с помещенными в них термометрами теплосчетчика, соответствующим образом изменялись показания температуры на жидкокристаллическом дисплее теплосчетчика;

идентификационные данные ПО на жидкокристаллическом дисплее теплосчетчика совпадают со значениями, указанными в таблице 4;

Таблица 4 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО

4.004

  • - все полученные значения относительной погрешности измерений объемного расхода 3G не превышают значения допускаемой погрешности, %: ±(3,0 + 0,05qp/q). При положительном результате поверки по измерению объемного расхода, теплосчетчик признают годным для измерений объема;

  • - все полученные значения относительной погрешности измерения разности температур в подающем и обратном трубопроводах 3Et не превышают допускаемой погрешности. %: ±(0,5 + 3 Atmin/At);

  • - все полученные значения относительной погрешности измерения тепловой энергии ЗЕ не превышают допускаемой погрешности, %: ±(4 + 4Atmjn/At + 0,05qp/q).

  • - все полученные значения абсолютной погрешности измерения температуры не превышают величины, °C: ±(0,6 + 0,004t).

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1  Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в приложении А.

  • 12.2 Сведения о результатах поверки теплосчетчика передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Минпромторга России от 31.07.2020 г. № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

  • 12.3 При положительных результатах поверки теплосчетчика по заявлению владельца средства измерений или лица, предоставившего средство измерений на поверку, выдается свидетельство о поверке, оформленное в соответствии с приказом Минпромторга России от 31.07.2020 г. № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке», или делается соответствующая запись с нанесением знака поверки, заверяемая подписью поверителя в соответствующем разделе паспорта теплосчетчика.

  • 12.4 При отрицательных результатах поверки, теплосчетчик к эксплуатации не допускается. По заявлению владельца средства измерений или лица, предоставившего средство измерений на поверку, выдается извещение о непригодности, оформленное в соответствии с приказом Минпромторга России от 31.07.2020 г. № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

    Б.А. Иполитов

    Д.П. Ломакин

Начальник отдела 208

ФГУП "ВНИИМС"

Ведущий инженер отдела 208

ФГУП«ВНИИМС»

Приложение А

Протокол поверки теплосчетчика компактного Sensonic 3

(рекомендованная форма)

Заводской номер:_________

Диаметр условного прохода, мм_________

Наименование методики поверки:______________

Средства поверки:_______________________

Условия проведения поверки:

Температура окружающего воздуха °C = _____________

Атмосферное давление, мм рт. ст. = ______________

Влажность воздуха, % = _____________

  • 7.1 Внешний осмотр: годен / не годен

  • 8.2 Опробование: годен / не годен

  • 9.1 Проверка программного обеспечения средства измерений: годен / не годен

  • 10.1  Определение относительной погрешности теплосчетчика при измерении объемного расхода

    № изм.

    Средний объемный расход, измеренный теплосчетчиком

    Qp, м3

    Средний объемный расход, измеренный поверочной установкой

    Q„, м3

    Относительная погрешность 6G, %

    Пределы допускаемой относительной погрешности, %

  • 10.2 Определение относительной погрешности измерения разности температур в подающем и обратном трубопроводах

    Пределы разницы температур, °C

    Разность показаний температур, измеренная теплосчетчиком, Ate,°C

    Разность показаний температур, заданная термостатами, At, °C

    Относительная погрешность ЗЕ,, %

    Пределы допускаемой относительной погрешности, %

    3°С<ДТ<3.6°С

    10°С<ДТ<20°С

    70°С<ДТ<75°С

  • 10.3 Определение относительной погрешности измерения тепловой энергии

    № изм.

    Количество тепловой энергии, измеренное теплосчетчиком, Etc, кВт ч

    Расчетное количество тепловой энергии, Ер, кВт ч.

    Относительная погрешность 6Е, %

    Пределы допускаемой относительной погрешности, %

10.4 Определение абсолютной погрешности измерения температуры

№ изм.

Значение температуры, измеренное теплосчетчиком.

tH, °C

Значение температуры, измеренное эталонным термометром, t„°C

Абсолютная погрешность At, °C

Пределы допускаемой абсолютной погрешности, °C

Результат проверки:_________________________(годен/негоден)

Поверитель: ________________________(ФИО), ____________(подпись),_______(дата)
