13.4,7. Регулировка калибратора

Включить прибор, переключатель «ВОЛЬТ/ДЕЛЕН.» поста-вить в -положение «КАЛИБР.» и -после 15-минутного прогрева с помощью потейниометра R188 установить частоту 1 кГц по частотомеру 43-35, подключенному к г-н езду «КОНТРОЛЬ КАЛИБР.».

Переключатель «ВОЛЬТ/ДЕЛЕН.» поставить в положение «0/1», на гнездо «ВХОД У» с установки В1-4 подать напряжение амплитудой 0,3 В частотой 1000 Гц и с помощью потенциометра «КОРР. УСИЛ.» установить на экране осциллографа изображение, равное шести .делениям.

Переключатель «ВОЛЬТ/ДЕЛЕН.» поставить в положение «КАЛИБР.» и с помощью потенциометра R200 установить изображение калибрационного напряжения, равное шести делениям. При этом величина калибрационного напряжения будет равна 0,6 В.

14. УКАЗАНИЯ ПО ПОВЕРКЕ

• 14.1. Поверяемые характеристики и средства поверки

Поверка на соответствие паспортным данным производится по следующим характеристикам:

• — .выходное напряжение и частота .калибратора;

• — погрешность измерения амплитуд;

• — погрешность измерения временных интервалов;

-— время нарастания переходной характеристики тракта в е р л i к a ji ьн о го отк л о п ен и я;

'— выброс на переходной характеристике тракта вертикального отклонения;

—- неравномерность амплитудно-частотной характеристики т р а к та не;) т! I- к а л ы ю го отк л он е и 11 я;

—- полоса пропускания усилителя горизонтального отклонения;

— коэффициент отклонения усилителя горизонтального-отклонения;

—- синхронизация развертки.

1-1.2. Порядок и периодичность поверки

J4.2.1. Поверка прибора должна производиться в ведомственных поверочных лабораториях.

Периодичность поверки через ]ООО часов работы, но не реже одного раза в год.

Поверка прибора производится также после ремонта и замены ЭЛТ и полупроводниковых приборов.

14.2.2. Поверка прибора производится на рабочем месте, вблизи которого нет источников сильных электрических и магнитных полей, при температуре ■f-20 + 5°C, атмосферном давлении 100 кПа! 1 кПа (750 + 30 мм рт. ст.) н относительной влажности в оз ду ха 65 ± J 5 %.

Во время поверки, если это не оговорено особо, питание прибора производится от сети переменного тока частотой 50 Гц, напряжением 220 + 4,4 В.

■14.3. Контрольно-измерительная аппаратура, применяемая лрн поверке, приведена в табл. 6.

Таблица 6 Контрольно-измерительная аппаратура

П p и м с ч a и rr с- Укяяяшплс прибери могут быть заменены аналогичными по техническим характеристикам я обеспечивающими необходимую погрешность измерения.

14.4. Методика поверки параметров прибора

• 14.4.1. Проверка погрешности установки амплитуды калиб-рационноп» напряжения и частоты производится с помощью установки ВЫ и частотомера "43-35.

Проверка погрешности установки амплитуды калибрационного напряжении производятся путем сравнения амплитуды ка-либрациглпюго напряжения с амн.читудой напряжения установки BI--1.

1крсключатсль «ВОЛЬТ/ДЕЛЕН.» устанавливается в положение «КАЛИБР.», и потенциометром «КОРР. УСИЛ.» устанавливается изображение амплитуды калибрационного напряжения на экране осциллографа, равное шести делениям. Переключатель «ВОЛЬТ/ДЕЛЕН.» переводится в положение «0,1» и с выхода устшпшки В1-4 на вход УВО подается напряжение размахом 6,6 В (амплитудой U_m, равной 0,3 В) частотой 1000 Гц. Ручкой «1’ЕГ. ВЫХ, НАПРЯЖЕНИЯ» установки В1-4 установись на экране осциллографа изображение амплитуды, равное шести делениям. Погрешность установки величины калибра-цнотюго напряжения отсчитывается по стрелочному прибору установки BJ-1.

Проверка погрешности частоты калибрационного напряжения пропшюдптся путем измерения частоты частотомером 43-35.

Переключатель «ВОЛЬТ/ДЕЛЕН.» ставится в положение «КАЛИБР.», а частотомер подключается к гнезду «КОНТРОЛЬ КАЛИБР.».

46

!

.(результат проверки считается удовлетворительным, если по-рпность установки амплитуды калибрационного напряжения и гпш>| нс превышает ±2,5%.

j Регулировка амплитуды калибрационного напряжения и чарты осуществляется потенциометрами R200 и R188 соответ-

• 14.4.2. Погрешность намерения амплитуд импульсных сигналя определяется методом сравнения -показаний испытуемого I паллографа и. установки В1-4.

Проверка производится во всех положениях переключателя 1ЮЛЬТ/ДЕЛЕН.» при высоте изображения от двух до шести L.’H-iHH'f (от 40 мВ до 60 В). Напряжение частотой 1000 Гц с к.гл установки В1-4 подается на вход УВО.

I Перед измерением усилитель прибора необходимо сбаланси-и откалибровать по внутреннему калибратору.

Погрешность измерения а определяется по формуле:

гт- и.,  .— размах напряжения частотой 1000 Гц, отсчитанного

по шкале установки В1-4;

±,,_iM — размах напряжения, измеренного испытуемым осциллографом..

Результат проверки считается удовлетворительным, если по-I p. iiiiiccTb измерения амплитуд не превышает ±10%.

Гд-л’Н погрешность измерения амплитуд превышает ±10%, необходимо проверить погрешность установки амплитуды калибрационного напряжения и калибровки прибора.

• 14.4.3. Погрешность измерения временных интервалов опре-ш-л жегся при помощи генератора НКЗ-15. На вход испытуемого прибора подается напряжение такой частоты, чтобы на рабочей 'i.n-тч развертки в 10 делений укладывалось 10 периодов.

/Петита подаваемого сигнала определяется по формуле:

1 ш 7 — время, соответствующее одному делению шкалы осциллографа,

I рп.шзводнтся измерение временного интервала на четырех л■шкалы осциллографа в начале, середине и конце ра-части развертки.

47

Погрешность измерения о определяется но формуле:

■100%,

0)

где Л — образцовый интервал времени;

'!'•> — временно!! интервал, изморенный осциллографом.

Перед проверкой jjj>n6op и«чко^'Шм<> откалибровать ио виут-р е I шем у к а л п бра то ру.

Результат проверки chhi.-icjch удовле; норн гсл иным, если погрешности измерения нр<лн'!Н1в:\ интервалов па рзевертках с коэффициентом от О.О5 мкс/дсл. до 5 мс/дсл. не превышает ±10% и на развертках с коэффициентом от 10 мс/дел. до 50 мс/дсл. ле превышает ±20%.

Если погрешность измерения временных интервалов превышает у казанные величины, необходимо проверить шмретивость установи!! частоты калибрационного гширя/кеиия и калибровку прибор:!.

Примечание. Рабочей частно разверти!! является увясток длиной СО мм л;! исключением 0,(i деления плюс 30 нс от пачалз разясртки.

• 14.4.4. .Проверка времени нарастания т„ переходной характеристики канала вертикального отклонения производится во всех положениях переключателя «ВОЛЬТ,/ДЕЛЕН.» вуто« подачи на открытый вход прибора испытательного импульса обеих полярностей с временем нарастания не более 3 нс и длю одыюстыо не менее 1 мкс от генератора Г5 10. Схема согдипения аппаратуры приведена на рис. 6.

  Date Of print 13-05-2Q21-09/17/44

  ----

  j { Hl P.M|SP

  Mi

  f

  А ; j! ,

biuMHHi, гот-;'! Ми*чи?ю

ШДГЙЮ floor.if;     It Ц

IVj.iM. I

6.

л/ттi1:1(1 проверка производится в положении «0,1» Не ре ключ hi тз я -.В( )Л hT/ДЕЛ Ei I.».

Усилитель вертикального отклонения должен быть откалибровал, делитель 1:10 скомшнкшроваи.

Си!!хро111!з;н!.11я внутренняя.

Длительность развертки - - ОРГ) мке/дел.

Амплитуда изображения на экране устанавливается равной и яти делениям.

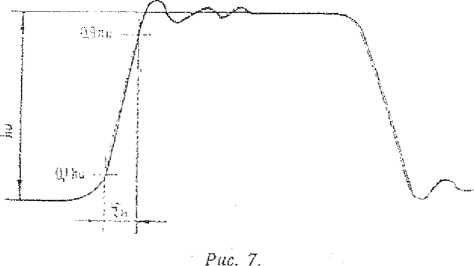

Время нарастания переходной характеристики измеряется как время нарастания изображения импульса от уровня ОЛ до ур-ч:ня 15,5' ПМП.'ПИ'УДЫ ЛМИуЛЬСД (рис. 7).

.евсат проверки считается удовлетворительным, если ну; ■.!-,! итозстання ле превышает 35 нс.

1 -гли время нарш.-гания переходной характеристики прсвыша* ci •■■'> вс, необходимо подобрать конденсаторы С19, С20.

П р п м е ч з и и е. Допускается проверка времени нарастанья пра амплн-те менее 40% максимальной амплитуды изображения.

I 1 <5. Проверка величины выброса на переходной характера иже производится во всех положениях псреключа--ЗЮЛЬТ/ДЕЛЕН.» путем подачи на вход усилителя верти-1 1 и.нп;о отклонения прибора импульса обеих полярностей от ч-р.ттора Г5-40 со временем нарастания не более 3 нс и дли-о- п.ностъю не менее I мкс.

Зш-.на соединения аппаратуры приведена на рис. 6.

С дсл.чтеден 1:10 проверка производится в положении «0,5» к • • i •. • ко .юн й толем « ВО Л ЬТ/ДЕЛЕН.».

Зспли'тото вертикального отклонения должен быть откалиб-р-чши р сбалансирован, делитель 1:10 скомпенсирован.

< л111лрс-дизацня внутренняя.

.’[.■in ьяость развертки — 0,05 мкс/д ел.

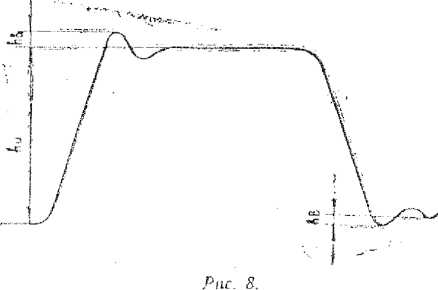

А мн.;спуда изображения импульса на экране прибора уста-> |г> >||н... тся разно!! пяти делениям но вертикали (рис. 8).

Величина выброса 6_i( определяется по формуле:

_5ц= 2^.100%,

I где Л₈ — амплитуда изображения выброса;

Ли — амплитуда изображения импульса.

Результат проверки считается удовлетворительным, если вс- ) личина выброса не превышает 10%.

Есл-и величина выброса превышает 10%, 'необходимо подобрать конденсатор С19.

После получения необходимой величины выброса проверить ¹ время нарастания переходной характеристики ио методике, изложенной в н. 1 4.4.4.

14.4.6. Проверка нерпшшмерноетн амплитудно-частотной характеристики тракта вертикального отклонения производится во всех положениях переключателя «ВОЛЬТ/ДЕЛЕН.» путем по-дачи на вход усилителя вертикального отклонения постоянного , но амилитуде гннуговдильного напряжения от генератора Г4-68 или 1'4 102 но схеме гоедппепия рис. 9. Проверка производится , на частот а х 15(1, 5(10 кГц, I MI ц.                                    . I

Величина и.юбраження па частоте 150 кГц устанавливается .1 равной )!Я1!1 делениям по вертикали.

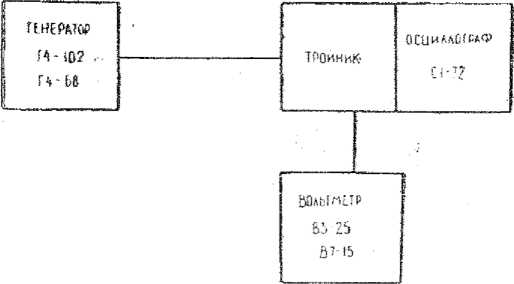

Л мил нт уда напряжения на входе усилителя вертикального отклонения поддерживается постоянной и контролируется с помощью вольтметра 117-15 или ВЗ-25, которые подключаются непосредственно на входе усилителя при помощи экранированного тройника.

Рис. 9.

Перед измерением усилитель вертикального отклонения дол-i.rii быть сбалансирован и откалибровал. Режим работы раз-1" ргки автоколебательным.

1 ) (-равномерность амплитудно-частотной характеристики •|'.и<та вертикального отклонения определяется по формуле:

M5£»201g^L,               (6)

¹ //max — максимальное изображение на экране по вертикали в полосе частот до 1 МГц, делений;

//min — минимальное изображение на экране по вертикали в полосе частот до 1 МГц, делений.

Неравномерность амплитудно - частотной .характеристики тракта вертикального отклонения от постоянного тока до 1 кГц |]’<|цсряется путем подачи постоянного напряжения и напряжения частоты 55 Гц п 1000 Гц на вход усилителя от установки 1'1 •!. Величина ^изображения на экране по вертикали на частоте НИЮ Гц устанавливается равной четырем делениям. При вклю-'H iHiii постоянного напряжения и с частотой 55 Гц смещение i-.'ia или размах изображения соответственно па экране должен '■ыть не более 4±0,2 деления.

Результат проверки считается удовлетворительным, если ^'-равномерность амплитудно-частотной характеристики тракта Г' Ршкального отклонения в диапазоне частот 0—1 МГц не прс-ылшаст 0,6 дБ.

!-1.-1.7. Проверка полосы пропускания усилителя горнзон-

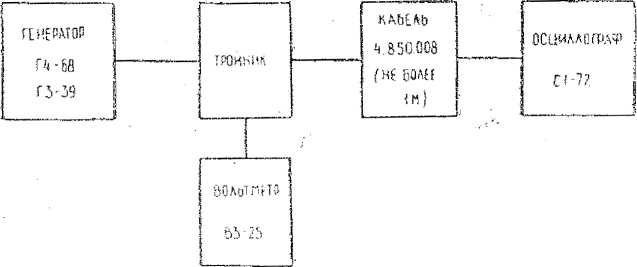

гального отклонения производится при нажатой кнопке «ВХОД X» путем подачи на вход усилителя горизонтального отклонения от генератора Г4-68 или ГЗ-39 (рис, 10) постоянного по амплитуде синусоидального напряжения такой величины, чтобы размер изображения линии развертки на частоте 150 кГц был равен пяти делениям по горизонтали.

Амплитуда напряжения на входе усилителя горизонтального отклонения поддерживается постоянной и контролируется с помощью вольтметра ВЗ-25, который подключен ко входу усилп-теля при помощи экранированного тройника.

Перед проверкой прибор должен быть откалиброван по внутреннему калибратору.

Рис. 10.

Спад частотной характеристики усилителя горизонтального отклонения опргдг.чяе гея ио формуле;

Л2Д                                 (₇)

"к

где //,,  ■■ r.r.'iirijni:i я.юбражения линии развертки па экране на

час in ! с 1 50 нГц, делений;

/7_Х — величина изображения линии развертки на экране на чзтоотг 20 Гц и 1 МГн, делении.

Результат проверки считается удовлетворительным, если спад частотной характеристики усилителя горизонтального отклонения нс превышает 3 дБ.

14.4.8. Проверь;! коэффициента отклонения тракта горизонтального отклонения производится путем подачи на гнездо 52

'ВХОД СИНХР.» напряжения размахом ЗВ частотой 100 кГц. <>т генератора Г'1-102.

Кнопка переключателя «ВХОД X» нажата.

Потенциометр «КОРР. РАЗВ.» — в крайнем правом яоложс-iniiif максимальное усиление усилители горизонтального отклонения) .

Напряжение величиной 1,07В эффективного значения (раз-.махом ЗВ), подаваемое от генератора Г4-102, контролируется полы метром В7-15 млн испытуемым прибором.

Результат проверки считается удовлетворительным, если вс-.unifiia линии развертки луча но горизонтали составляет ле мети- К) делений, что соответствует коэффициенту отклонения усн-.111 геля горизонтального отклонения не более 0,3 В/дел.

Id.4.9. Проверка синхронизации производится при коэффи-шн-ите отклонения 0,1 «ВОЛЬТ/ДЕЛЕН.» усилителя вертикального отклонения на частоте 5 Гн, 1, И) МГц и импульсами с временем нарастания не менее 10 нс при величине изображения от 3.6 до 36 мм (синхронизация внутренняя) и сигналами любой полярности амплитудой 0,3 и 3 В в диапазоне частот от 5 Гц до 10 МГц и импульсами с фронтом нарастания нс менее 10 нс в-режиме внешней синхронизации. Длительность развертки уста-ji.-ib.-iнчается такой, чтобы па рабочей части экрана прибора наблюдалось от трех до десяти периодов синусоидального енг-11.1.ы.

Величина сигнала синхронизации контролируется по экрану пены ту е м ого г 1 р ибора.

Ручками «СТАБИЛЬНОСТЬ» и «УРОВЕНЬ» добиваются четкой синхронизации.

Проверка производится с помощью генератора ГЗ-39, Г4-102-л Г5-40.

Синхронизация считается устойчивой, если нестабильность-( -размыв» но горизонтали) линии луча не превышает 0,2 деления.

Примечание. При открыикм входе канала синхронизации допускается нарушение синхронизации от изменении положении ручки смещения.

’ 1

луча « ; ».

15. ПРАВИЛА ИСПОЛЬЗОВАНИЯ ЗАПАСНОГО

ИМУЩЕСТВА

Назначение, я правила обращения с эксплуатационным имуществом были изложены н предыдущих разделах технического описания.
