Из Выпуска 35 1975 г.

МАНОВАКУУММЕТРЫ ПОКАЗЫВАЮЩИЕ МВП4-СМ-Т

Внесены в Государственный реестр под На 4043—74

Утверждены Государственным комитетом стандартов Совета Министров СССР 5 февраля 1974 г. Выпуск разрешен

до 01.01. 1979 г.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Мановакуумметры показывающие МВП4-СМ-Т предназначены для непрерывного измерения избыточного и вакуум-метрического давления в холодильных установках, работающих на аммиаке и фреонах марок 12, 13 и 22.

Приборы используют в условиях умеренного и тропического климата при температуре окружающей среды от —50 до 60°С и относительной влажности до 95% при температуре 35°С.

ОПИСАНИЕ

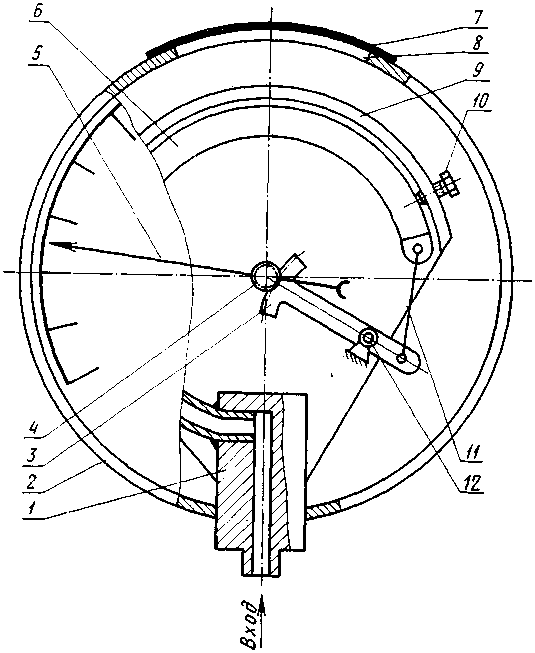

Принцип действия прибора основан на уравновешивании измеряемого давления силой упругой деформации одновит-ковой трубчатой пружины (см. рисунок).

Перемещение конца пружины ё через тягу 11 передается сектору 3, вращающемуся на оси 12. С помощью зубчатого зацепления перемещение сектора вызывает вращение триб-ки 4, на которой расположена стрелка 5, указывающая давление (разряжение) по шкале.

Для ограничения хода пружины при давлениях, больших верхнего предела измерений (15 кгс/см^), на держателе 1 крепят кронштейн 9 с упорными винтами 10.

На боковой поверхности корпуса 2 имеется отверстие 8, которое в обычных условиях закрыто фольгой и шильдиком 7. В случае разрыва манометрической пружины газовая среда выходит через это отверстие. При этом фольга прорывается, а шильдик с одной стороны отходит от корпуса.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности 2,5-

Пределы измерения: — 1-?0-?1,5 и — 1—0 -у 5 кгс/см^.

Me 4043—74 Стр. 2

Прибор виб1роустойчив к механическим воздействиям в диапазоне частот 5—30 Гц: при амплитуде колебания до 2,5 мм для 5—10 Гц; 1,1 мм для 10—15 Гц; 0,4 мм дли 15— 25 Гц и 0,2 мм для 25—30 Гц.

£1

Прибор ударопрочен ту и ускорении 100 ъл/с^.

при частоте 40—80 ударов в мину-

КОМПЛЕКТНОСТЬ

Совместно с мановакуумметром поставляют:

  • 1) техническое описание и инструкцию по эксплуатации (на партию приборов не менее 10 шт. прилагают 1 экз. на каждые три прибора).

  • 2) паспорт.

Стр. 3 № 4043—74

ПОВЕРКА

Мановакуумметры поверяют по

ГОСТ 15614—70.

Испытания проводила Томская лаборатория государст-'            '          измерительной техникой.

венного надзора за стандартами и

научно-службы

Результаты испытаний рассматривал Всесоюзный исследовательский институт метрологической (ВНИИМС).

средств

Изготовитель — Министерство приборостроения, автоматизации и систем управления СССР.

МАНОМЕТРЫ

ДИФФЕРЕНЦИАЛЬНЫЕ ПОКАЗЫВАЮЩИЕ МДП4-СМ-Т

Внесены в Государственный реестр под № 4043—74

Утверждены Государственным комитетом стандартов Совета Министров СССР 5 февраля 1974 г. Выпуск разрешен

до 01.01. 1979 г.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Манометры дифференциальные яоказы1вающие МДП4--СМ-Т предназначены для одновременного измерения избыточного и вакуумметрического давления в двух различных точках системы и определения разности давлений в этих точках в холодильных установках, работающих на ам1миаке с маслом и фреонах марок 12 и 22 с маслом.

Приборы используют в условиях умеренного и тропического климата при температуре окружающей среды от —50 до 60°С и относительной влажности до 95%•

ОПИСАНИЕ

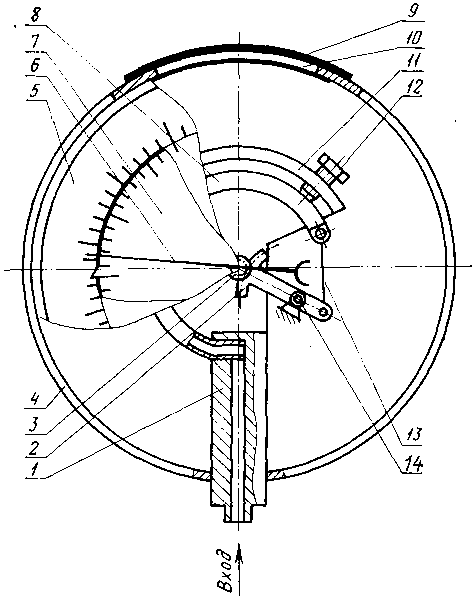

Принцип действия прибора основан на уравновешивании измеряемого давления силой упругой деформации одновитковых трубчатых пружин (см. рисунок).

Перемещение концов пружин 8 через тягу 13 передается секторам 2, вращающимся на осях 14. С помощью зубчатого зацепления перемещение секторов вызывает вращение трибок 3, на которых расположены стрелка 6 и подвижной циферблат с указателем 7, показывающие на основной шкале 5 давление (разрежение) в каждом из двух источников.

Разность измеряемых давлений этих источников отсчитывают непосредственно по шкале подвижного циферблата. К источнику большего давления присоединяют штуцер со знаком (-Ь), через который давление сообщается пружине, связанной со стрелкой. Другой штуцер со знаком (—) присоединяют к источнику меньшего давления, сообщаемого пружине, связанной с подвижным циферблатом.

Для ограничения хода пружины при давлениях, больших верхнего предела измерений, на держателе 1 крепят кронштейн И с упорными винтами 12.

Стр. 2 № 4043—74

На боковой поверхности корпуса 4 имеется отверстие, закрытое фольгой 10 и шильдиком 9. В случае разрыва манометрической пружины газовая среда выходит через это от-

верстие. Фольга при этом прорывается, а шильдик с одной стороны отходит от корпуса.

Исполнение прибора брызгозащищенное и ударопрочное.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Предел измерения давления, кгс/см2;

избыточного 9;

вакуумметрического 1-

Класс точности 1,5.

Прибор виброустойчив к механическим воздействиям при частоте от 5 до 30 Гц и амплитуде колебания от 0,2 до 2,5 мм.

Н» 4073—74 Стр. 3

КОМПЛЕКТНОСТЬ

Совместно с манометром поставляют:

  • 1) техническое описание и инструкцию по монтажу и эксплуатации (на партию приборов не менее 10 шт. прилагают 1 эхз. на каждые три прибора);

  • 2) паспорт.

ПОВЕРКА

Манометры поверяют по ГОСТ 15614—70.

Испытания проводила Томская лаборатория государственного надзора за стандартами и измерительной техникой. Результаты испытаний рассматривал Всесоюзный научно-исследовательский институт метрологической службы (ВНИИМС).

Изготовитель — Министерство приборостроения, средств автоматизации и систем управления СССР.
