УТВЕРЖДАЮ:

Методика поверки. Газоанализаторы стационарные ИГМ-13М. ОЕИ Аналитика

юня 2018 г.

тель ЛОЕИ

ТЕСТ»

Е|А. Цехан

Газоанализаторы стационарные ИГМ-13М Методика поверки.

МП-045/06-2018

Настоящая методика поверки распространяется на газоанализаторы стационарные ИГМ-13М (далее - газоанализаторы) предназначены для автоматического, непрерывного измерения концентрации взрывоопасных углеводородных газов, токсичных газов, кислорода и диоксида углерода в окружающей атмосфере.

Интервал между поверками:

Для газоанализаторов с оптическими сенсорами - 2 года;

Для газоанализаторов с электрохимическими и фотоионизационными сенсорами -1 год.

1 Операции поверки

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

Наименование операции	Номер пункта методики поверки	Обязательность проведения
Наименование операции	Номер пункта методики поверки	при первичной поверке	в процессе эксплуатации
1 Внешний осмотр	6.1	да	да
2 Опробование	6.2	да	да
3 Подтверждение соответствия программного обеспечения	6.3	да	да
4 Определение метрологических характеристик	6.4	да	да
4.1 Определение основной погрешности	6.4.1	да	да
4.2 Определение вариации выходного сигнала	6.4.2	да	да

1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

1.3. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
1.4. Допускается производить периодическую поверку СИ, используемых для измерений меньшего числа компонентов или на меньшем числе поддиапазонов измерений, на основании письменного заявления владельца СИ (с обязательным указанием в свидетельство о поверке информации об объеме проведенной поверки), оформленного в произвольной форме.
1.5. Допускается производить поверку газоанализаторов без демонтажа их с мест эксплуатации с соблюдением условий, описанных в руководстве пользователя при этом требуется исключить механические воздействия, внешние наводки электромагнитных полей на поверяемый прибор, а также соблюсти следующие условия поверки:

- расход ГСО (0,5 ±0,1) л/мин,
- доступ к месту проведения проверки следует контролировать, ГСО и вспомогательное оборудование, используемые при осуществлении проверки, следует содержать в условиях, обеспечивающих их работоспособность, сохранность и защиту от повреждения и преждевременного износа, а также с соблюдением правил безопасности в отдельном взрывозащищенном помещении или боксе в соответствии с ГОСТ 8.395-80 «ГСИ. Нормальные условия измерений при поверке».
- скорость движения (окружающего) воздуха не более 0,3 м/с.

- концентрация горючих газов в ГСО не должна превышать 100 %НКПР с учетом относительной погрешности ±5 %.

При этом итоговая дополнительная погрешность не должна превышать

± 1 в долях от предела допускаемой основной погрешности, от изменения температуры на каждые 10 °C;

±0,1 в долях от предела допускаемой основной погрешности, от изменения относительной влажности окружающей среды на каждые 10 %;

± 0,5 в долях от предела допускаемой основной погрешности, от изменения атмосферного давления от нормального на каждые 3,3 кПа.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики
6	Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до +55 °C, цена деления 0,1 °C, погрешность ±0,2 °C
	Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2
	Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст, погрешность ±0,8 мм рт.ст.
	Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001 )-92, диапазон отн. влажности от 10 до 100 % при температуре от +5 до +40°С
6.4	Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м³/ч, кл. точности 4
	Вентиль точной регулировки с манометром ВТР-1-М160, диапазон рабочего давления (0-150) кгс/см², диаметр условного прохода 3 мм
	Редуктор баллонный кислородный одноступенчатый БКО-50-4
	Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм
	Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм
	Поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением
	Азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением
	рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-К, ГГС-Р и ГГС-Т, (per. № 62151-15)
	Стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014 (характеристики приведены в Приложении А)
	Генератор озона ГС-024, (регистрационный № 23505-08.) номинальное значение массовой концентрации озона в получаемой ПГС от 15 до 450 мкг/м³, допускаемое отклонение от ±5 до ±50 мкг/м³
	Вольтметр универсальный В7-78/2, от 10 мВ до 1000В, от ЮОмкА до 1 А, регистрационный номер 52147-12
Примечания: 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий: - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А; - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу

допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

2) все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС - действующие паспорта;
3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Требования безопасности

3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.
3.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
3.4. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать "Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением" (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.
3.5. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

4 Условия поверки

Таблица 3. Условия поверки температура окружающей среды, °C от +15 до +25

диапазон относительной влажности окружающей среды, % от 30 до 80

атмосферное давление, кПа 101,3 ± 4,0

мм рт.ст. 760 ±30

5 Подготовка к поверке

5.1. Выполнить мероприятия по обеспечению условий безопасности.
5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.
5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.
5.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки

6.1 Внешний осмотр

6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

- соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;
- соответствие маркировки требованиям эксплуатационной документации;
- газоанализатор не должен иметь повреждений, влияющих на работоспособность.

6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

6.2 Опробование

6.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего на газоанализатор подается электрическое питание/

Проверку функционирования газоанализатора проводят по отображению информации на ПК (вывод наименования газоанализатора, концентрации газа, сообщений о неисправности - коды ошибок и т.д.) в соответствии с Руководством по эксплуатации.

6.2.2. Результат опробования считают положительным, если:

- во время тестирования отсутствуют сообщения об отказах;
- после окончания времени прогрева газоанализатор переходит в режим измерений,
- органы управления газоанализатора функционируют.

6.3 Подтверждение соответствия программного обеспечения

Проверку идентификационных данных программного обеспечения газоанализатора проводить сравнением номера версии (идентификационного номера) программного обеспечения на ПК с номером версии указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельства об утверждении типа).

6.4 Определение метрологических характеристик

6.4.1 Определение основной погрешности

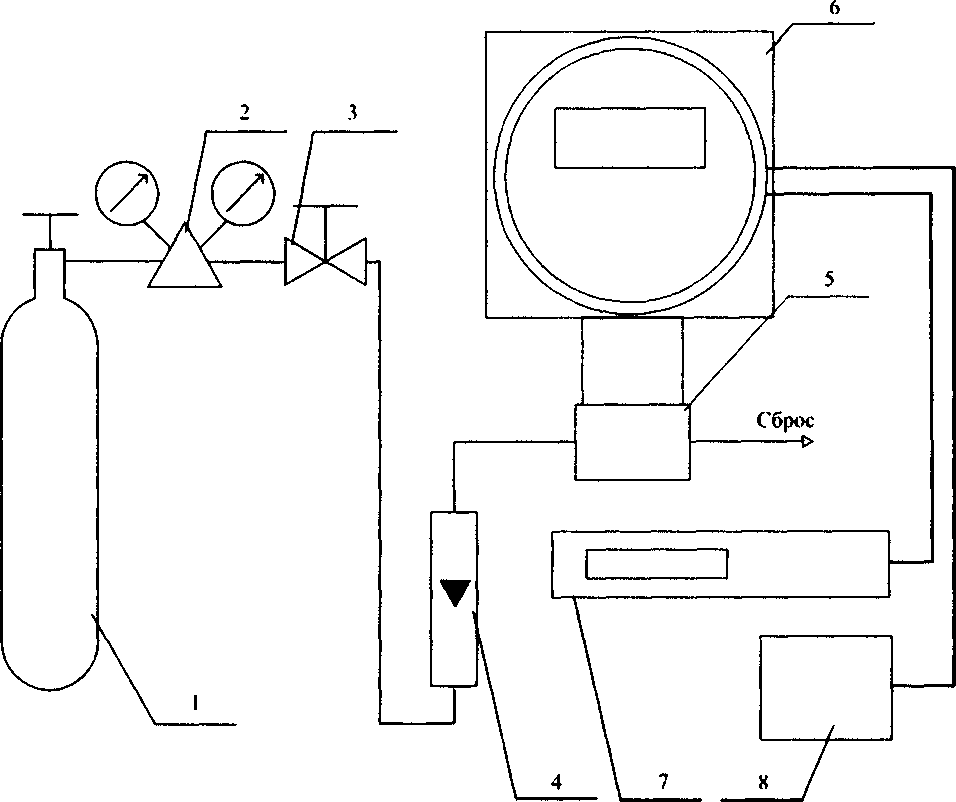

Определение основной погрешности проводят по схеме рисунка Б.1 Приложения Б в следующем порядке:

1) Собирают схему проведения испытаний, приведенную на рисунке Б.1.
2) На вход газоанализатора подают ГС (таблица А.1) приложения А, соответственно определяемому компоненту и диапазону измерений) в последовательности:

№№ 1-2-3-4-3-2-1-4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки),

№№ 1-2-3-2-1-3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки).

Время подачи каждой ГС - не менее утроенного предела допускаемого времени установления выходного сигнала по уровню 90 % для соответствующего сенсора и определяемого компонента.

3) Фиксируют установившиеся значения выходного сигнала газоанализатора на ПК
4) Значения основной абсолютной погрешности, Д_о, % (млн’¹), рассчитываются в каждой поверяемой точке диапазона по формуле

= ^CiJ ~^CoJ* (1)

где Су - i-показание газоанализатора в j-точке диапазона, % (млн¹, % НКПР);

Coj - значение объемной доли измеряемого компонента, соответствующее j-точке диапазона, указанное в паспорте на ГСО-ПГС, % (млн’¹, % НКПР).

5)3начения основной относительной погрешности 3₀, %, рассчитать по формуле

С -С

d_oi = -*----—-100.

(2)

6) Результат определения основной погрешности газоанализатора считают положительным, если

- основная погрешность газоанализатора во всех точках испытаний не превышает пределов, указанных в таблице В.1 приложения В.

6.4.2 Определение вариации выходного сигнала

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2.

Вариацию выходного сигнала, vd в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы

пределы допускаемой основной относительной погрешности, рассчитывают по формуле

(4):

vd =

^С1Б-^С™ЛЫ

Cid • до

(4)

где до - пределы допускаемой основной относительной погрешности поверяемого датчика, %.

Результат считают положительным, если вариация выходного сигнала датчика не превышает 0,5.

7 Оформление результатов поверки

7.1 При проведении поверки оформляют протокол результатов поверки в произвольной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.
7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки выдается «Свидетельство о поверке» с нанесенным знаком поверки.

7.3. Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности».

Приложение А (обязательное) Технические характеристики ГС, используемых при проведении испытаний Таблица А.1 - Характеристики ГС, используемых при поверке газоанализатора с электрохимическими сенсорами на вредные газы, кислород и водород

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
Кислород (Ог), от 0 до 30%	азот					О.ч., сорт 2 по ГОСТ 9293-74
Кислород (Ог), от 0 до 30%		15% ±3% отн.	29,0% ± 3% отн.	-	±0,4% отн.	ГСО 10531-2014
Оксид углерода (СО), от 0 до 500 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5- 85
Оксид углерода (СО), от 0 до 500 млн"¹		0,0025% ± 10% отн.	0,025% ± 10% отн.	0,0475% ± 10% отн.	±2,5% отн.	ГСО 10531-2014
Оксид углерода (СО), от 0 до 2000 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5-85
		0,004% ± 10% отн.	0,1% ± 10% отн.		±2,5% отн.	ГСО 10531-2014
				0,19% ± 10% отн.	±3% отн.	ГСО 10532-2014
Оксид углерода (СО), от 0 до 5000 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5-85
		0,004% ± 10% отн.	0,25% ± 10% отн.		±2,5% отн.	ГСО 10531-2014
				0,45% ± 10% отн.	±3% отн.	ГСО 10532-2014 (СО/воздух)
Сероводород (H2S), от 0 до 100 млн'¹	ПНГ-воздух					Марка Б по ТУ 6-21-5-85
		^•Ю^/о ± 20% отн.			±4% отн.	ГСО 10537-2014
			0,005% ± 10% отн.	0,0095% ± 10% отн.	±5% отн.	ГСО 10538-2014
Сероводород (H2S), от 0 до 2000 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5-85
		0,0015% ± 10% отн.	0,05% ± 10% отн.		±5% отн.	ГСО 10538-2014
				0,18% ± 10% отн.	±3% отн.	ГСО 10538-2014
Хлор (С1г), от 0 до 10 млн"¹	ПНГ-воздух					Марка А по ТУ 6-21-5-85
Хлор (С1г), от 0 до 10 млн"¹		110'⁴%± 5% отн.	5-10-4% ± 5% отн.	9,510^/U: 5% отн.	±7% отн.	ГГС псп. ГГС-К, ГГС-Т с ИМ09-М-А2
Хлор (С1₂), от 0 до 50 млн'¹	ПНГ-воздух					Марка А по ТУ 6-21-5-85
		210'⁴%± 20% отн.			±8% отн.	ГСО 10547-2014
			0,0025% ± 10% отн.	0,0045% ± 10% отн.	±5% отн.	ГСО 10547-2014
Хлор (С1г), от 0 до 200 млн"¹	ПНГ-воздух					Марка А по ТУ 6-21-5-85
		210'⁴%± 20% отн.			±8% отн.	ГСО 10547-2014
			0,005% ± 5% отн.	0,019% ± 5% отн.	±5% отн.	ГСО 10547-2014

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
Цианистый водород (HCN), от 0 до 10 млн"¹	ПНГ-воздух					Марка А по ТУ 6-21-5- 85
Цианистый водород (HCN), от 0 до 10 млн"¹		0,0001% ± 5% отн.	0,0005% ± 5% отн.	0,0009% ± 5% отн.	±7% отн.	ГГС исп. ГГС-Р, ГГС-К с ГСО 10547-2014
Цианистый водород (HCN), от 0 до 30 млн"¹	ПНГ-воздух					Марка А по ТУ 6-21-5- 85
Цианистый водород (HCN), от 0 до 30 млн"¹		0,001% ± 5% отн.	0,0015% ± 5% отн.	0,0027% ± 5% отн.	±7% отн.	ГГС исп. ГГС-Р, ГГС-К с ГСО 10547-2014
Цианистый водород (HCN), от 0 до 50 млн"¹	ПНГ-воздух					Марка А по ТУ 6-21-5- 85
Цианистый водород (HCN), от 0 до 50 млн"¹		0,005% ± 5% отн.	0,0025% ± 5% отн.	0,0045% ± 5% отн.	±7% отн.	ГГС исп. ГГС-Р, ГТС-К с ГСО 10547-2014
Цианистый водород (HCN), от 0 до 100 млн"¹	ПНГ-воздух					Марка А по ТУ 6-21-5- 85
Цианистый водород (HCN), от 0 до 100 млн"¹		0,005% ± 5% отн.	0,0025% ± 5% отн.	0,009% ± 5% отн.	±7% отн.	ГГС исп. ГГС-Р, ГГС-К с ГСО 10547-2014
Аммиак (ЫНз), от 0 до 100 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5- 85
Аммиак (ЫНз), от 0 до 100 млн"¹		0,001%± 10% отн.	0,005% ± 10% отн.	0,0095% ± 10% отн.	±5% отн.	ГСО 10547-2014
Аммиак (NH3), от 0 до 300 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5- 85
Аммиак (NH3), от 0 до 300 млн"¹		0,002% ± 10% отн.	0,015% ± 10% отн.	0,028% ± 10% отн.	±5% отн.	ГСО 10547-2014
Аммиак (МНз), от 0 до 1000 млн’¹	ПНГ-воздух					Марка Б по ТУ 6-21-5- 85
Аммиак (МНз), от 0 до 1000 млн’¹		0,003% ± 10% отн.	0,05% ± 10% отн.	0,095% ± 10% отн.	±5% отн.	ГСО 10547-2014
Диоксид серы (SO2), от 0 до 20 млн"¹	ПНГ-воздух					Марка А по ТУ 6-21-5- 85
Диоксид серы (SO2), от 0 до 20 млн"¹		2,510^/о ± 5% отн.	0,001% ± 5% отн.	0,0019% ± 5% отн.	±7% отн.	ГГС (исп. ГГС-Т, ГГС- К) с ИМ05-М-А2
Диоксид серы (SO2), от 0 до 2000 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5- 85
Диоксид серы (SO2), от 0 до 2000 млн"¹		0,005% ± 5% отн.	0,1% ± 5% отн.	0,19% ± 5% отн.	±5% отн.	ГГС исп. ГГС-Р, ГГС-К с ГСО 10547-2014
Оксид азота (NO), от 0 до 250 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5- 85
Оксид азота (NO), от 0 до 250 млн"¹		0,001% ± 5% отн.	0,0125% ± 5% отн.	0,0238% ± 5% отн.	±5% отн.	ГГС исп. ГГС-Р, ГГС-К с ГСО 10546-2014
Оксид азота (NO), от 0 до 2000 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5- 85
Оксид азота (NO), от 0 до 2000 млн"¹		0,01%± 5% отн.	0,1% ± 5% отн.	0,19% ± 5% отн.	±5% отн.	ГГС (исп. ГГС-Р, ГТС-К) с ГСО 10547-2014
Диоксид азота (NO2), от 0 до 30 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5- 85
Диоксид азота (NO2), от 0 до 30 млн"¹		l-lO^/oi 5% отн.	ls-io-^/oi 5% отн.	2810’⁴%± 5% отн.	±7% отн.	ГГС (исп. ГГС-Т, ГГС-К) с ИМ01-0-Г1, ИМ01-0-Г2
Диоксид азота (NO2), от 0 до 2000 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5- 85
Диоксид азота (NO2), от 0 до 2000 млн"¹		0,01% ± 5% отн.	0,1% ± 5% отн.	0,19% ± 5% отн.	±5% отн.	ГГС (исп. ГГС-Р, ГГС-К) с ГСО 10547-2014
Водород (Нг), от 0 до 2%	ПНГ-воздух					Марка Б по ТУ 6-21-5- 85
Водород (Нг), от 0 до 2%		1,0% ± 5% отн.	1,9% ± 5% отн.		±1% отн.	ГСО 10531-2014

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
Водород (Н₂), от 0 до 1000 млн"¹	ПНГ-воздух					Марка Б по ТУ 6-21-5- 85
Водород (Н₂), от 0 до 1000 млн"¹		0,05% ± 10% отн.	0,09% ± 10% отн.	-	±5% отн.	ГСО 10532-2014
Фтор (F₂), от 0 до 1 млн"¹включ.	ПНГ-воздух				-	Марка А по ТУ 6-21-5- 85
Фтор (F₂), от 0 до 1 млн"¹включ.		0,510“*% ± 5% отн.	0,9-10-4% ± 5% отн.	-	±7% отн.	ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10546-2014
Арсин (АбНз), от 0 до 1 млн"¹	ПНГ-воздух				-	Марка А по ТУ 6-21-5- 85
Арсин (АбНз), от 0 до 1 млн"¹		0,5-10“*% ± 5% отн.	0,9-10-4% ± 5% отн.	-	±7% отн.	ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10546-2014
Фосфин (РНз), от 0 до 5 млн"¹	ПНГ-воздух				-	Марка А по ТУ 6-21-5- 85
Фосфин (РНз), от 0 до 5 млн"¹		0,3 10-*% ± 5% отн.	2,5 10-4% ± 5% отн.	4,5 10-4% ± 5% отн.	±7% отн.	ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10546-2014
Фосфин (РНз), от 0 до 1000 млн"¹	ПНГ-воздух				-	Марка Б по ТУ 6-21-5- 85
Фосфин (РНз), от 0 до 1000 млн"¹		0,3 10-³% ± 5% отн.	0,05% ± 5% отн.	0,095% ± 5% отн.	±7% отн.	ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10547-2014
Моносилан (S1H4), от 0 до 50 млн"¹	ПНГ-воздух				-	Марка Б по ТУ 6-21-5- 85
Моносилан (S1H4), от 0 до 50 млн"¹		5 10-*% ± 5% отн.	25 10-4% ± 5% отн.	45 10-4% ± 5% отн.	±7% отн.	ГГС (исп. ГГС-К, ГТС-Р) с ГСО 10546-2014
Хлороводород (НС1), от 0 до 30 млн"¹	ПНГ-воздух				-	Марка А по ТУ 6-21-5- 85
Хлороводород (НС1), от 0 до 30 млн"¹		2 10-*% ± 5% отн.	15 10-4% ± 5% отн.	2810-4% ± 5% отн.	±7% отн.	ГГС (исп. ГГС-К, ГТС-Т) с ИМ107-М-Д, ИМ108-М-Е
Фтороводород (HF), от 0 до 10 млн"¹	ПНГ-воздух				-	Марка А по ТУ 6-21-5- 85
Фтороводород (HF), от 0 до 10 млн"¹		2 10-*% ± 5% отн.	5 10-4% ± 5% отн.	9,5 10-4% ± 5% отн.	±7% отн.	ГГС (исп. ГГС-К, ГТС-Т) с ИМ129-О-Г1, ИМ130-М-А2
Карбонилхлорид (СОС1₂), от 0 до 1 млн"¹	ПНГ-воздух				-	Марка А по ТУ 6-21-5- 85
Карбонилхлорид (СОС1₂), от 0 до 1 млн"¹		0,5 10-*% ± 5% отн.	0,9 10-4% ± 5% отн.		±7% отн.	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014
Метилмеркаптан (CH3SH), от 0 до 10 млн"¹	ПНГ-воздух				-	Марка А по ТУ 6-21-5- 85
Метилмеркаптан (CH3SH), от 0 до 10 млн"¹		5 10“*% ± 5% отн.	9 10-4% ± 5% отн.		±7% отн.	ГГС (исп. ГГС-К, ГТС-Т) с ИМ ИМ38-М-А2, ИМ39-М-Б
Озон (Оз), от 0 до 0,25 млн"¹	«Нулев ой газ»	0,13 10“*% ± 5% отн. «250 мгк/м³»	0,23-10-4% ± 5% отн. «450 мгк/м³»		±5% отн.	Генератор озона ГС- 024
Бром (Вг₂), от 0 до 5 млн"¹	ПНГ-воздух				-	Марка Б по ТУ 6-21-5- 85
Бром (Вг₂), от 0 до 5 млн"¹		1 10-4% ± 5% отн.	2,5 10-4% ± 5% отн.	4,5 10-4% ± 5% отн.	±7% отн.	ГГС (исп. ГГС-К, ГТС-Т) с ИМ ИМ159-М-А2
Формальдегид (СН₂О), отО до 10 млн"¹	ПНГ- воздух				-	Марка Б по ТУ 6-21-5- 85
Формальдегид (СН₂О), отО до 10 млн"¹		1 10-4% ± 5% отн.	5 10-4% ± 5% отн.	9,5 10-4% _±5% отн.	±7% отн.	ГГС (исп. ГГС-К, ГТС-Т) с ИМ94-М-А2

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
Этилмеркаптан (C2H5SH), от 0 до 14 млн"¹	ПНГ-воздух				-	Марка Б по ТУ 6-21-5- 85
Этилмеркаптан (C2H5SH), от 0 до 14 млн"¹		7 lO-^/oi 5%отн.	12 10-4% ± 5% отн.	-	±7% отн.	ГТС (исп. ГТС-К, ГТС-Т) с ИМ07-М-А2
Этиленоксид (С2Н4О), от 0 до 100 млн"¹	ПНГ-воздух				-	Марка Б по ТУ 6-21-5- 85
Этиленоксид (С2Н4О), от 0 до 100 млн"¹		0,001% ± 5% отн.	0,005% ± 5% отн.	0,0095% ± 5% отн.	±7% отн.	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10544-2014
Этилен (С2Н4), от 0 до 100 млн"¹	ПНГ-воздух				-	Марка Б по ТУ 6-21-5-85
Этилен (С2Н4), от 0 до 100 млн"¹		0,001% ± 5% отн.	0,005% ± 5% отн.	0,0095% ± 5% отн.	±7% отн.	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10540-2014
Метанол (СНзОН), от 0 до 200 млн"¹	ГГНГ-воздух				-	Марка Б по ТУ 6-21-5-85
Метанол (СНзОН), от 0 до 200 млн"¹		0,0015% ± 10% отн.	0,01% ± 10% отн.	0,018% ± 10% отн.	±7% отн.	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10337-2013
Этанол (С₂НбО), от 0 до 200 млн"¹	ПНГ-воздух				-	Марка Б по ТУ 6-21-5-85
Этанол (С₂НбО), от 0 до 200 млн"¹		0,0015% ± 10% отн.	0,01% ± 10% отн.	0,018% ± 10% отн.	±7% отн.	ГТС (исп. ГТС-К, ГТС-Р)сГСО 10338-2013
Примечания: 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016. 2) ГТС (исп. ГТС-К, ГТС-Р, ГТС-К) - рабочий эталон 1-го разряда - генератор газовых смесей ГТС ШДЕК.418313.900 ТУ, исполнений ГГС-К, ГТС-Р и ГТС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6215 Г^, в комплекте со стандартными образцами газовых смесей в баллонах под давлением и источниками микропотоков. Газ-разбавитель для ГТС в соответствии с указанной в таблице ГС № 1. 3) Генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 23505-08. 4) ПНГ - воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением. 5) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

Таблица А.2. - Характеристики ГС, используемых при поверке газоанализаторов с оптическими датчиками на горючие газы и диоксид углерода.

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
Диоксид углерода (СОг), отО до 1,5%	азот					О.ч., сорт 2 по ГОСТ 9293-74
		0,75% ± 5% отн.			±3% отн.	ГСО 10532-2014
			1,43% ± 5% отн.		±2,5% отн.	ГСО 10531-2014 (CO2/N2 или воздух)
Диоксид углерода (СОг), от 0 до 2,5%	азот					О.ч., сорт 2 по ГОСТ 9293-74
Диоксид углерода (СОг), от 0 до 2,5%		1,25% ± 5% отн.	2,38% ± 5% отн.		±2,5% отн.	ГСО 10532-2014
Диоксид углерода (СОг), от 0 до 5%	азот					О.ч., сорт 2 по ГОСТ 9293-74
Диоксид углерода (СОг), от 0 до 5%		2,5% ±5% отн.	4,75% ± 5% отн.		±2,5% отн.	ГСО 10532-2014
Пропан (СзНв), от 0 до 100% НКПР (от 0 до 1,7%)	азот					О.ч., сорт 2 по ГОСТ 9293-74
		0,85% ± 7% отн.			±2% отн.	ГСО 10540-2014
			1,62% ± 5% отн.		±1,5% отн.	ГСО 10540-2014
Метан (СН4), от 0 до 100%	азот					О.ч., сорт 2 по ГОСТ 9293-74
		2% ±5% отн.			±1% отн.	ГСО 10531-2014
			50% ± 5% отн.		±1% отн.	ГСО 10532-2014
				95% ± 0,5% отн.	±0,2% отн.	ГСО 10532-2014
Метан (СНд), от 0 до 100% НКПР (от 0 до 4,4%)	азот					О.ч., сорт 2 по ГОСТ 9293-74
Метан (СНд), от 0 до 100% НКПР (от 0 до 4,4%)		2,2% ±5% отн.	2,2% ±5% отн.		±2,5% отн.	ГСО 10532-2014
Этан (СгНб), от 0 до 100% НКПР (от 0 до 2,4%)	азот					О.ч., сорт 2 по ГОСТ 9293-74
Этан (СгНб), от 0 до 100% НКПР (от 0 до 2,4%)		1,2% ±7% отн.	2,3% ±7% отн.		±3% отн.	ГСО 10541-2014
н-Гексан (СбНи), от 0 до 100% НКПР (от 0 до 1%)	ПНГ-воздух					Марка Б по ТУ 6-21 - 5-85
н-Гексан (СбНи), от 0 до 100% НКПР (от 0 до 1%)		0,5 ± 7% отн.	0,9 ± 7% отн.		±4% отн.	ГСО 10541-2014
н-Бутан (С4Н10), от 0 до 100% НКПР (от 0 до 1,4%)	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85
		0,7 ±7% отн.			±4% отн.	ГСО 10541-2014
			1,26 ±7% отн.		±3% отн.	ГСО 10541-2014
Изобутан (С4Н10), от 0 до 100% НКПР (, от 0 до 1,3%)	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85
		0,65 ± 7% отн.			±4% отн.	ГСО 10541-2014
			1,17 ±7% отн.		±3% отн.	ГСО 10541-2014
Пентан (С5Н12), от 0 до 100% НКПР (от 0 до	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85

Определяемый компонент, диапазон измерений объемной доли определяемого компонента 1,1%)	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
		0,55 ± 7% отн.	0,99 ± 7% отн.		±4% отн.	ГСО 10541-2014
Пропилен (СзНв), от 0 до 100% НКПР (от 0 до 2,0%)	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85
		1,0 ±7% отн.			±4% отн.	ГСО 10541-2014
			1,8 ±7% отн.		±3% отн.	ГСО 10541-2014
Метанол (СНзОН), от 0 до 50% НКПР (от 0 до 3%)	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85
Метанол (СНзОН), от 0 до 50% НКПР (от 0 до 3%)		1,5% ±5% отн.	2,85% ± 5% отн.		±2,5% отн.	ГСО 10540-2014
Толуол (метилбензол, С₇Н₈), от 0 до 50% НКПР (от 0 до 0,5%)	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85
Толуол (метилбензол, С₇Н₈), от 0 до 50% НКПР (от 0 до 0,5%)		0,25% ± 7% отн.	0,47% ± 7% отн.		±4% отн.	ГСО 10541-2014
Этиленоксид (С2Н4О), от 0 до 50% НКПР (от 0 до 1,3%)	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85
		0,65% ± 7% отн.			±3% отн.	ГСО 10535-2014
			1,24% ± 7% отн.		±2,5% отн.	ГСО 10535-2014
Бензол (СбНб), от 0 до 100% НКПР (от 0 до 1,2%)	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85
		0,6 ± 7% отн.			±4% отн.	ГСО 10541-2014
			1,08 ±7% отн.		±3% отн.	ГСО 10541-2014
Ацетон ((СНз^СО), от 0 до 50% НКПР (от 0 до 1,25%)	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85
		0,63% ± 7% отн.			±3% отн.	ГСО 10535-2014
			1,19% ± 7% отн.		±2,5% отн.	ГСО 10535-2014
Этилен (С2Н4), от 0 до 50% НКПР (от 0 до 1,15%)	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85
		0,58 ±7% отн.			±3% отн.	ГСО 10544-2014
			1,1 ±7% отн.		±2,5% отн.	ГСО 10544-2014
н-Октан (CeHig), от 0 до 50% НКПР (от 0 до 0,4%)	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85
н-Октан (CeHig), от 0 до 50% НКПР (от 0 до 0,4%)		0,2 ± 7% отн.	0,38 ± 7% отн.		±4% отн.	ГСО 10541-2014
Этанол (С2Н5ОН), от 0 до 50% НКПР (от 0 до 1,55)	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Этанол (С2Н5ОН), от 0 до 50% НКПР (от 0 до 1,55)		0,775% ± 10% отн.	1,395% ± 10% отн.		♦	ГСО 10262-2013 (пропан -азот)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
Метил-третбутиловый эфир (МТБЭ, СНЗСО(СНЗ)З), от Одо 50% НКПР (отОдо 0,75%)	ПНГ-воздух					Марка Б по ТУ 6-21- 5-85
		0,375% ± 10% отн.	0,675% ± 10% отн.		*	ГСО 10262-2013 (пропан -азот)
н-Гептан (С7Н16), от 0 до 100%НКПР (отОдо 1,1%)	ПНГ-воздух				-	Марка Б по ТУ 6-21- 5-85
н-Гептан (С7Н16), от 0 до 100%НКПР (отОдо 1,1%)		0,55% ± 7% отн.	0,99% ± 7% отн.		± 2% отн.	ГСО 10540-2014
Нонан (С9Н20), от 0 до 50% НКПР (отОдо 0,35%)	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Нонан (С9Н20), от 0 до 50% НКПР (отОдо 0,35%)		0,175% ± 10% отн.	0,315% ± 10% отн.		± 2% отн.	ГСО 10540-2014 (Пропан (СзН₈) -азот)
Декан (С10Н22), от 0 до 50% НКПР (от 0 до 0,35%)	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Декан (С10Н22), от 0 до 50% НКПР (от 0 до 0,35%)		0,175% ± 10% отн.	0,315% ± 10% отн.		± 2% отн.	ГСО 10540-2014 (Пропан (СзН₈) -азот)
Стирол (С₈Н₈), от 0 до 100%НКПР (отОдо 1,1%)	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
Стирол (С₈Н₈), от 0 до 100%НКПР (отОдо 1,1%)		0,55% ± 10% отн.	0,99% ± 10% отн.		± 2% отн.	ГСО 10540-2014 (Пропан (СзН₈) -азот)
Этилацетат (СН3СООСН2СН3), от 0 до 50% НКПР (от 0 до 1,1%)	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
Этилацетат (СН3СООСН2СН3), от 0 до 50% НКПР (от 0 до 1,1%)		0,55% ± 10% отн.	1,0% ± 10% отн.		± 2% отн.	ГСО 10540-2014 (Пропан (СзН₈) -азот)
Бензин автомобильный по ГОСТ Р 51313-99 от 0 до 50% НКПР	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Бензин автомобильный по ГОСТ Р 51313-99 от 0 до 50% НКПР		25% НКПР± 10% отн.	45% НКПР± 10% отн.		± 2% НКПР	ГСО 10540-2014 (Пропан (СзН₈) -азот)
Топливо дизельное по ГОСТ 305-2013 от Одо 50% НКПР	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
Топливо дизельное по ГОСТ 305-2013 от Одо 50% НКПР		25% НКПР± 10% отн.	45% НКПР± 10% отн.		± 2% НКПР	ГСО 10540-2014 (Пропан (СзН₈) -азот)
Керосин по ГОСТ Р 52050-2006 от 0 до 50% НКПР	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Керосин по ГОСТ Р 52050-2006 от 0 до 50% НКПР		25% НКПР± 10% отн.	45% НКПР± 10% отн.		± 2% НКПР	ГСО 10540-2014 (Пропан (СзН₈) -азот)
Уайт-спирит по ГОСТ 3134-78 от Одо 50% НКПР	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Уайт-спирит по ГОСТ 3134-78 от Одо 50% НКПР		25% НКПР± 10% отн.	45% НКПР± 10% отн.		± 2% НКПР	ГСО 10540-2014 (Пропан (СзН₈) -азот)
Топливо для реактивных двигателей по ГОСТ 10227-86 от 0 до 50% НКПР	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
		25% НКПР± 10% отн.	45% НКПР± 10% отн.		± 2% НКПР	ГСО 10540-2014 (Пропан (СзН₈) -азот)
Бензин авиационный по ГОСТ 1012-72 от Одо 50% НКПР	ПНГ-воздух					Марка Б по ТУ 6-21-5-85
Бензин авиационный по ГОСТ 1012-72 от Одо 50% НКПР		25% НКПР± 10% отн.	45% НКПР± 10% отн.		±2% НКПР	ГСО 10540-2014 (Пропан (СзН₈) -азот)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
Бензин неэтилированный по ГОСТ Р 51866-2002 от 0 до 50% НКПР	ПНГ-воздух					Марка Б по ТУ 6-21-5-85
1-бутен(С4Н8) от 0 до 50 % НКПР (от Одо 0,7%)	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
1-бутен(С4Н8) от 0 до 50 % НКПР (от Одо 0,7%)		0,35% ± 10% отн.	0,63% ± 10% отн.		± 5% отн.	ГСО 10525-2014
Циклопентан (С5Н10) от 0 до 50 % НКПР (от 0 до 0,7 %)	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Циклопентан (С5Н10) от 0 до 50 % НКПР (от 0 до 0,7 %)		0,35% ± 10% отн.	0,63% ± 10% отн.		± 5% отн.	ГСО 10525-2014
Циклогексан (С6Н12) от 0 до 50 % НКПР) (от 0 до 0,6%)	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
Циклогексан (С6Н12) от 0 до 50 % НКПР) (от 0 до 0,6%)		0,3% ± 10% отн.	0,54% ± 10% отн.		± 5% отн.	ГСО 10525-2014
Изобутилен (i-C4H8) от 0 до 50 % НКПР (от 0 до 0,8 % )	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
Изобутилен (i-C4H8) от 0 до 50 % НКПР (от 0 до 0,8 % )		0,4% ± 10% отн.	0,72% ± 10% отн.		± 5% отн.	ГСО 10540-2014
Изопропен (С5Н8) от 0 до 50 % НКПР (от 0 до 0,85 %)	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Изопропен (С5Н8) от 0 до 50 % НКПР (от 0 до 0,85 %)		0,43% ± 10% отн.	0,77% ± 10% отн.		± 5% отн.	ГСО 10525-2014
Этилбензол (С8Н10) от 0 до 50% НКПР (от Одо 0,5 %)	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
Этилбензол (С8Н10) от 0 до 50% НКПР (от Одо 0,5 %)		0,25% ± 10% отн.	0,45% ± 10% отн.		± 5% отн.	ГСО 10525-2014
Бутилацетат (С6Н12О2) от 0 до 50 % НКПР (от 0 до 0,6 %)	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Бутилацетат (С6Н12О2) от 0 до 50 % НКПР (от 0 до 0,6 %)		0,3% ± 10% отн.	0,54% ± 10% отн.		± 5% отн.	ГСО 10525-2014
1,3-бутадиен (дивинил) (С4Н6) от 0 до 50 % НКПР (от 0 до 0,7 % )	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
		0,7% ± 10% отн.			± 5% отн.	ГСО 10525-2014
			1,2 %± 10% отн.		± 3% отн.	ГСО 10525-2014
1,2-дихлорэтан (С2Н4С12) от 0 до 50 % НКПР (от 0 ДО 3,1%)	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
1,2-дихлорэтан (С2Н4С12) от 0 до 50 % НКПР (от 0 ДО 3,1%)		1,6% ± 10% отн.	2,7% ± 10% отн.		± 2% отн.	ГСО 10549-2014
Диметилсульфид (C2H5SH) от 0 до 50 % НКПР (от 0 до 1,1 % )	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Диметилсульфид (C2H5SH) от 0 до 50 % НКПР (от 0 до 1,1 % )		0,55% ± 10% отн.	0,97% ± 10% отн.		± 1,5% отн.	ГСО 10537-2014
1-гексен (С6Н12) от 0 до 50 % НКПР (от 0 до 0,6 %)	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
1-гексен (С6Н12) от 0 до 50 % НКПР (от 0 до 0,6 %)		0,3% ± 10% отн.	0,54% ± 10% отн.		± 5% отн.	ГСО 10525-2014
1-бутанол (С4Н9ОН) от 0 до 50% НКПР (от 0 до 0,7 %)	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
1-бутанол (С4Н9ОН) от 0 до 50% НКПР (от 0 до 0,7 %)		0,35% ± 10% отн.	0,63% ± 10% отн.		± 5% отн.	ГСО 10525-2014

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
Винилхлорид (С2НЗС1) от 0 до 50 % НКПР (от 0 до 1,8%)	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
		0,9% ± 10% отн.			± 1,5% отн.	ГСО 10549-2014
			1,62		± 1% отн.	ГСО 10549-2014
Циклопропан (СЗНб) от 0 до 50 % НКПР (от 0 до 1,2%)	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
		0,6% ± 10% отн.			± 5% отн.	ГСО 10525-2014
			1,08% ± 10% отн.		± 3% отн.	ГСО 10525-2014
Диэтиловый эфир (С4НЮО) отО до 50 % НКПР (от 0 до 0,85 % )	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
Диэтиловый эфир (С4НЮО) отО до 50 % НКПР (от 0 до 0,85 % )		0,43% ± 10% отн.			± 1,5% отн.	ГСО 10534-2014
Пропиленоксид (СЗН60) от 0 до 50 % НКПР (от 0 до 0,95 % )	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Пропиленоксид (СЗН60) от 0 до 50 % НКПР (от 0 до 0,95 % )		0,48% ± 10% отн.	0,85% ± 10% отн.		± 1,5% отн.	ГСО 10534-2014
Хлорбензол (С6Н5С1) от 0 до 50 % НКПР (от 0 до 0,65 %)	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
Хлорбензол (С6Н5С1) от 0 до 50 % НКПР (от 0 до 0,65 %)		0,33% ± 10% отн.	0,5% ± 10% отн.		± 1,5% отн.	ГСО 10549-2014
2-метил-2-пропанол (С4Н10О) от 0 до 50 % НКПР (от Одо 0,9%)	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
2-метил-2-пропанол (С4Н10О) от 0 до 50 % НКПР (от Одо 0,9%)	ПНГ-воздух	0,45% ± 10% отн.	0,81% ± 10% отн.		± 5% отн.	ГСО 10525-2014
2-бутанон (С4Н8О) от 0 до 50 % НКПР (от 0 до 0,9 %)	ПНГ-воздух			-		Марка Б по ТУ 6-21-5-85
2-бутанон (С4Н8О) от 0 до 50 % НКПР (от 0 до 0,9 %)		0,45% ± 10% отн.	0,81% ± 10% отн.		± 5% отн.	ГСО 10525-2014
Пары нефтепродуктов^ от 0 до 50 % НКПР	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Пары нефтепродуктов^ от 0 до 50 % НКПР		25% НКПР± 10% отн.	45% НКПР± 10% отн.		± 2% НКПР	ГСО 10540-2014 (Пропан (СзНв) -азот)
Сумма углеводородов⁵) от 0 до 50 % НКПР	ПНГ-воздух			-		Марка Б по ТУ 6-21- 5-85
Сумма углеводородов⁵) от 0 до 50 % НКПР		25% НКПР± 10% отн.	45% НКПР± 10% отн.		± 2% НКПР	ГСО 10540-2014 (Пропан (СзНв) -азот)

Примечания:

1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016.
2) ГГС (исп. ГГС-К, ГГС-Р, ГГС-К) - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГГС-К, ГГС-Р и ГГС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151"¹5, в комплекте со стандартными образцами газовых смесей в баллонах под давлением и источниками микропотоков. Газ-разбавитель для ГГС в соответствии с указанной в таблице ГС № 1.
3) ПНГ - воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.
4) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.
5) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20"’-2011.
6) Допускается замена при проведении поверки ПНГ - воздух на азот о.ч. сорт 2 и наоборот, а также использование газовых смесей состава «определяемый компонент - воздух».

Таблица А.З - Характеристики ГС, используемых при поверке газоанализаторов с фотоионизационными датчиками

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ ТУ
Бензол (СбНб), от 0 до 20 млн’¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Бензол (СбНб), от 0 до 20 млн’¹		0,5 млн"¹ ± 10%	10 млн^_1± 10%	17 млн^_1± 10%	±7% о тн	гтс (исп. гтс-к, ггс-р; с ГСО 10367-2013
Бензол (СбНб), от 0 до 100 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Бензол (СбНб), от 0 до 100 млн'¹		7 млн'¹ ± 10%	50 млн"¹ ± 10%	90 млн"¹ ± 10%	±7% о тн	гтс (исп. гтс-к, ггс-р; с ГСО 10367-2013
Бензол (СбНб), от 0 до 500 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Бензол (СбНб), от 0 до 500 млн"¹		70 млн"¹ ± 10%	250 млн"¹ ± 10%	450 млн"¹± 10%	±7% о тн	ГТС (исп. ГТС-К, ГГС-Р; с ГСО 10367-2013
Уксусная кислота (С2Н4О2), от 0 до 100 млн’¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Уксусная кислота (С2Н4О2), от 0 до 100 млн’¹		0,3 млн"¹±15%	10 млн'¹±15%	17 млн^_1± 15%	±7% отн	гтс (исп. гтс-к, гтс-р; с ИМ104-М-А2
2-метилпропен (изобутилен) [ьСдНв] от 0 до 40 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
2-метилпропен (изобутилен) [ьСдНв] от 0 до 40 млн"¹		0,6 млн"¹ ± 10%	20 млн"¹ ± 10%	37 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10539-2014
2-метилпропен (изобутилен) [i-C₄H₈] от 0 до 100 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
2-метилпропен (изобутилен) [i-C₄H₈] от 0 до 100 млн"¹		8 млн'¹ ± 10%	50 млн"¹ ± 10%	90 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10539-2014
2-метилпропен (изобутилен) [i-C₄H₈] от 0 до 1000 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
2-метилпропен (изобутилен) [i-C₄H₈] от 0 до 1000 млн"¹		70 млн"¹ ± 10%	500 млн'¹ ± 10%	900 млн'¹± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10539-2014
Метилбензол(толуол) [C?Hg] от 0 до 20 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Метилбензол(толуол) [C?Hg] от 0 до 20 млн"¹		0,6 млн"¹ ± 10%	10 млн^_1± 10%	17 млн^_1± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10539-2014
о-ксилол (диметилбензол) [СвН₄(СНз)₂] от 0 до 20 млн’¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
о-ксилол (диметилбензол) [СвН₄(СНз)₂] от 0 до 20 млн’¹		0,6 млн"¹ ± 15%	10 млн’’± 15%	17 млн'¹ ± 15%	±7% отн	ГТС (исп. гтс-к, гтс-р; с ИМ30-М-А2
о-ксилол (диметилбензол) [СбН4(СНз)2]от0до 100 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
о-ксилол (диметилбензол) [СбН4(СНз)2]от0до 100 млн'¹		8 млн'¹ ± 15%	50 млн"¹ ± 15%	90 млн"¹ ± 15%	±7% отн	гтс (исп. гтс-к, гтс-р; с ИМ30-М-А2
Арсин (АвНз), от 0 до 1,5 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Арсин (АвНз), от 0 до 1,5 млн'¹		0.06 млн"¹± 10%	0,7 млн"¹ ± 10%	1,2 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10545-2014
Арсин (АвНз), от 0 до 10 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Арсин (АвНз), от 0 до 10 млн'¹		0.7 млн"¹ ± 10%	5 млн'¹ ± 10%	9 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10545-2014
Фосфин (РНз), от 0 до 1,5 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Фосфин (РНз), от 0 до 1,5 млн'¹		0.03 млн"¹± 10%	0,7 млн"¹ ± 10%	1,2 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10545-2014

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
Фосфин (РНз), от 0 до 10 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Фосфин (РНз), от 0 до 10 млн"¹		0.7 млн"¹ ± 10%	5 млн"¹ ± 10%	9 млн"¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10545-2014
Нафталин (CioHg), от 0 до 16 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Нафталин (CioHg), от 0 до 16 млн'¹		0,6 млн"¹ ± 15%	8 млн"^ 15%	13 млн"^ 15%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ИМ97-0-А2
Трихлорэтилен (C2HCI3), от 0 до 24 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Трихлорэтилен (C2HCI3), от 0 до 24 млн"¹		0,6 млн"¹±15%	12 млн'¹±15%	20 млн'¹ ± 15%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ИМ47-О-А2
Этан (СгНв), от 0 до 560 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Этан (СгНв), от 0 до 560 млн'¹		5 млн"¹ ± 10%	260 млн"¹ ± 10%	500 млн"¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10243-2013
Пропан (СзНв), от 0 до 1000 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Пропан (СзНв), от 0 до 1000 млн"¹		5 млн"¹ ± 10%	500 млн"¹ ± 10%	900 млн"¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10262-2013
н-Гексан (СвНн), от 0 до 300 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
н-Гексан (СвНн), от 0 до 300 млн"¹		5 млн"¹ ± 10%	150 млн"¹± 10%	270 млн"¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10334-2013
н-Бутан (С4Н10), от 0 до 1000 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
н-Бутан (С4Н10), от 0 до 1000 млн"¹		5 млн"¹ ± 10%	500 млн'¹± 10%	900 млн'¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10245-2013
Изобутан (СЛю), от 0 до 1000 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Изобутан (СЛю), от 0 до 1000 млн"¹		5 млн"¹ ± 10%	500 млн"¹ ± 10%	900 млн"¹± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10332-2013
Пентан (С5Н12), от 0 до 400 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Пентан (С5Н12), от 0 до 400 млн"¹		5 млн"¹ ± 10%	200 млн"¹ ± 10%	370 млн"¹± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10364-2013
Пропилен (СзНб), от 0 до 1000 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Пропилен (СзНб), от 0 до 1000 млн'¹		5 млн'¹ ± 10%	500 млн"¹± 10%	900 млн"¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10249-2013
Метанол (СНзОН), от 0 до 100 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Метанол (СНзОН), от 0 до 100 млн"¹		1,5 млн"¹ ± 10%	50 млн"¹ ± 10%	90 млн"¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10540-2014
Этиленоксид (С2Н4О), от 0 до 100 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Этиленоксид (С2Н4О), от 0 до 100 млн"¹		0,3 млн"¹ ± 10%	50 млн"¹ ± 10%	90 млн"¹ ± 10%	±7% отн	ГСО 10383-2013
Ацетон ((СНз)гСО), от 0 до 1000 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Ацетон ((СНз)гСО), от 0 до 1000 млн"¹		5 млн"¹ ± 10%	500 млн"¹± 10%	900 млн"¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10385-2013
Этилен (С2Н4), от 0 до 1000 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Этилен (С2Н4), от 0 до 1000 млн"¹		5 млн"¹ ± 10%	500 млн"¹± 10%	900 млн'¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10247-2013

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
Октан (CgHis), от 0 до 1000 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Октан (CgHis), от 0 до 1000 млн'¹		5 млн"¹ ± 10%	500 млн"¹± 10%	900 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10540-2014
Фенол (CeHsOH), от 0 до 1 МЛН"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Фенол (CeHsOH), от 0 до 1 МЛН"¹		0,03 млн"’ ± 15%	0,5 млн"¹ ± 15%	0,9 млн"¹ ± 15%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ИМ89-М-А2
Фенол (CeHsOH), от 0 до 10 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Фенол (CeHsOH), от 0 до 10 млн'¹		0,7 млн'¹ ± 15%	50 млн"¹ ± 15%	90 млн'¹ ± 15%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ИМ89-М-А2
Фенол (CeHsOH), от 0 до 100 млн"’	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Фенол (CeHsOH), от 0 до 100 млн"’		7 MHir'i 15%	5 млн"¹ ± 15%	9 млн"¹ ± 15%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ИМ89-М-А2
н-Гептан (С7Н16), от 0 до 1000 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
н-Гептан (С7Н16), от 0 до 1000 млн"¹		5 млн"¹ ± 10%	500 млн"¹± 10%	900 млн"¹± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10540-2014
Этилацетат (СдНвОг), от 0 до 1 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Этилацетат (СдНвОг), от 0 до 1 млн'¹		0,03 млн"¹ ± 15%	0,5 млн"¹ ± 15%	0,9 млн"¹ ± 15%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ИМ64-М-А2
Бензин автомобильный (по изобутилену), от 0 до 1000 млн"’	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Бензин автомобильный (по изобутилену), от 0 до 1000 млн"’		5 млн"¹ ± 10%	500 млн"¹ ± 10%	900 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10539-2014
Топливо дизельное (по изобутилену), от 0 до 1000 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Топливо дизельное (по изобутилену), от 0 до 1000 млн"¹		5 млн'¹ ± 10%	500 млн"¹± 10%	900 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10539-2014
Керосин (по изобутилену), от 0 до 1000 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Керосин (по изобутилену), от 0 до 1000 млн"¹		5 млн'¹ ± 10%	500 млн'¹± 10%	900 млн"¹± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10539-2014
Уайт-спирит (по изобутилену), от 0 до 1000 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Уайт-спирит (по изобутилену), от 0 до 1000 млн"¹		5 млн'¹ ± 10%	500 млн"¹ ± 10%	900 млн"¹± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10539-2014
n-бутанол (С4Н9ОН), от 0 до 10 МЛН"’	азот					О.ч., сорт 2-й по ГОСТ 9293-74
n-бутанол (С4Н9ОН), от 0 до 10 МЛН"’		0,3 млн"¹ ± 10%	5 млн"¹ ± 10%	9 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10524-2014
Пропанол (С3Н7ОН), от 0 до 10 МЛН"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Пропанол (С3Н7ОН), от 0 до 10 МЛН"¹		0,3 млн"¹ ± 10%	5 млн"¹ ± 10%	9 млн"¹ ± 10%	±7% отн	ГГС (исп. ГТС-К, ГТС-Р) с ГСО 10524-2014
Пропанол (С3Н7ОН), от 0 до 100 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Пропанол (С3Н7ОН), от 0 до 100 млн"¹		7 млн"¹ ± 10%	50 млн"¹ ± 10%	90 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10524-2014
Этилбензол (СвНю), от 0 до 50 млн"’	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Этилбензол (СвНю), от 0 до 50 млн"’		0,5 млн'¹ ± 10%	25 млн'¹ ± 10%	45 млн'¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10524-2014

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ, ТУ
Этилбензол (CgHio), от 0 до 100 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Этилбензол (CgHio), от 0 до 100 млн"¹		5 млн"¹ ± 10%	50 млн"¹ ± 10%	90 млн"¹ ± 10%	±7% отн	ГТС (исп. ГГС-К, ГТС-Р) с ГСО 10524-2014
Этилбензол (СвНю), от 0 до 500 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Этилбензол (СвНю), от 0 до 500 млн"¹		90 млн"¹ ± 10%	250 млн"¹± 10%	450 млн"¹± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10524-2014
Стирол (CeHg), от 0 до Юмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Стирол (CeHg), от 0 до Юмлн"¹		0,3 млн"¹ ± 10%	5 млн"¹ ± 10%	9 млн"¹ ± 10%	±7% отн	ГГС (исп. ГТС-К, ГТС-Р) с ГСО 10539-2014
Стирол (CsHg), от 0 до ЮОмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Стирол (CsHg), от 0 до ЮОмлн"¹		7 млн"¹ ± 10%	50 млн"¹ ± 10%	90 млн"¹ ± 10%	±7% отн	ГГС (исп. ГТС-К, ГТС-Р) с ГСО 10539-2014
Стирол (CgHg), от 0 до 500млн‘*	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Стирол (CgHg), от 0 до 500млн‘*		70 млн"¹ ± 10%	250 млн"¹ ± 10%	450 млн"¹± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10539-2014
Оксид азота (NO), от 0 до Юмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Оксид азота (NO), от 0 до Юмлн"¹		0,3 млн"¹ ± 10%	5 млн"¹ ± 10%	9 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р)сГСО 10323-2013 (оксид азота - азот)
Метилмеркаптан (CH3SH), от 0 до Юмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Метилмеркаптан (CH3SH), от 0 до Юмлн"¹		0,3 млн"¹ ± 10%	5 млн"¹ ± 10%	9 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ИМ38-М-А2
Винилхлорид (C2H3CI), от Одо Юмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Винилхлорид (C2H3CI), от Одо Юмлн"¹		1,5 млн"¹ ± 10%	5 млн"¹ ± 10%	9 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГТС-Р) с ГСО 10373-2013
Винилхлорид (СгНзС1),от 0 до 100 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Винилхлорид (СгНзС1),от 0 до 100 млн"¹		7 млн"¹ ± 10%	50 млн"¹ ± 10%	90 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГГС-Р) с ГСО 10373-2013
Винилхлорид (C2H3CI), от 0 до 500 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Винилхлорид (C2H3CI), от 0 до 500 млн"¹		7 млн"¹ ± 10%	250 млн"¹± 10%	450 млн"¹ ± 10%	±7% отн	ГТС (исп. ГТС-К, ГГС-Р) с ГСО 10373-2013
н-Пропилацетат (С₅Н₁₀О₂), от Одо Юмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
н-Пропилацетат (С₅Н₁₀О₂), от Одо Юмлн"¹		1,5 млн"¹ ± 10%	5 млн"¹ ± 10%	9 млн"¹ ± 10%	±7% отн	ГТС (исп. ГГС-К, ГТС-Р) с ИМ-ВРЗ-7-М-А2
н-Пропилацетат (С5НЮО2), от 0 до ЮОмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
н-Пропилацетат (С5НЮО2), от 0 до ЮОмлн"¹		70 млн"¹ ± 10%	250 млн"¹± 10%	450 млн"¹ ± 10%	±7% отн	ГГС (исп. ГТС-К, ГТС-Р) с ИМ-ВРЗ-7-М-А2
Эпихлоргидрин (С3Н5СЮ), от Одо Юмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Эпихлоргидрин (С3Н5СЮ), от Одо Юмлн"¹		1,5 млн"¹ ± 10%	5 млн"¹ ± 10%	9 млн"¹ ± 10%	±7% отн	ГГС (исп. ГТС-К, ГГС-Р) с ИМ-ВРЗ"*0-М-А2

Определяемый компонент, диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения				Погрешность аттестации	Номер по реестру, ГОСТ ТУ
	ГС№1	ГС №2	ГС№3	ГС №4	Погрешность аттестации	Номер по реестру, ГОСТ ТУ
ИДЧ-диметилацетамид (морфолин) (C4H9NO), от 0 до Юмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
ИДЧ-диметилацетамид (морфолин) (C4H9NO), от 0 до Юмлн"¹		0,7 млн'¹± 10%	5 млн"¹ ± 10%	9 млн-¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с им-врз^-м-дг
Хлористый бензил (C7H7CI), от 0 до Юмлн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Хлористый бензил (C7H7CI), от 0 до Юмлн'¹		0,7 млн"¹ ± 10%	5 млн"¹ ± 10%	9млн'¹± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ИМ-ВРЗ '4-М-А2
Фурфуриловый спирт (С5 НбОг), от 0 до Юмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Фурфуриловый спирт (С5 НбОг), от 0 до Юмлн"¹		0,7 млн"¹ ± 10%	5 млн"¹ ± 10%	9 млн"¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ИМ-ВРЗ-24-М-А2
Этанол (С2Н5ОН), от Одо Юмлн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Этанол (С2Н5ОН), от Одо Юмлн'¹		1,5 млн"¹ ± 10%	5 млн"¹ ± 10%	9 млн-¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10338-2013
Этанол (С2Н5ОН), от 0 до 100 млн'¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Этанол (С2Н5ОН), от 0 до 100 млн'¹		7млн'¹± 10%	50 млн-¹ ± 10%	90 млн-¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10338-2013
Этанол (С2Н5ОН), от 0 до 500 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Этанол (С2Н5ОН), от 0 до 500 млн"¹		7 млн'¹ ± 10%	250 млн-¹ ± 10%	450 млн-¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10338-2013
2-аминоэтанол (C2H₇NO), от 0 до Юмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
2-аминоэтанол (C2H₇NO), от 0 до Юмлн"¹		1,5 млн'¹ ± 10%	5 млн'¹ ± 10%	9 млн-¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10533-2014
Диэтиламин (C4HI1N), от Одо Юмлн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Диэтиламин (C4HI1N), от Одо Юмлн"¹		1,5 млн'¹ ± 10%	5 млн'¹ ± 10%	9 млн'¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10657-2015
Диэтиламин (C4HI1N), от 0 до 100 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Диэтиламин (C4HI1N), от 0 до 100 млн"¹		7 млн'¹ ± 10%	50 млн-¹ ± 10%	90 млн-¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10657-2015
Этилхлорформиат (C3H5CIO2), от 0 до 20млн"*	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Этилхлорформиат (C3H5CIO2), от 0 до 20млн"*		1,5 млн’¹ ± 10%	10 млн"¹ ± 10%	17 млн-¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10659-2015
Толуол (С7Н₈), от 0 до 20МЛН"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Толуол (С7Н₈), от 0 до 20МЛН"¹		1,5 млн"¹ ± 10%	5 млн'¹ ± 10%	9млн-*± 10%	±7% отн	ГГС (исп. ГТС-К, ГТС-Р) с ГСО 10368-2013
Толуол (С7Н₈), от Одо 100 млн"¹	азот					О.ч., сорт 2-й по ГОСТ 9293-74
Толуол (С7Н₈), от Одо 100 млн"¹		7 млн"¹ ± 10%	50 млн-¹ ± 10%	90 млн-¹ ± 10%	±7% отн	ГГС (исп. ГТС-К, ГТС-Р) с ГСО 10368-2013

Моноэтаноламин	азот					О.ч., сорт 2-й по ГОСТ 9293-74
(C2H7NO), отО до Юмлн’¹		0,18 млн’¹ ± 10%	1 млн’¹ ± 10%	1,7 млн"¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10534-2014
Моноэтаноламин	азот					О.ч., сорт 2-й по ГОСТ 9293-74
(C2H7NO), от 0 до Юмлн’¹		0,18 млн"¹ ± 10%	5 млн’¹ ± 10%	8,5 млн"¹ ± 10%	±7% отн	ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10534-2014

Примечания:

1) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/мз. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн¹, в единицы массовой концентрации, мг/мз, выполняется автоматически для условий 20 °C и 76O мм рт. ст.
2) Измерительные каналы не могут быть применены для контроля ПДК в воздухе рабочей зоны, только для контроля аварийных выбросов.
3) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016.

2) ПНГ - воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.
3) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.
4) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20’*-2011.
5) Допускается замена при проведении поверки ПНГ - воздух на азот о.ч. сорт 2 и наоборот, а также использование газовых смесей состава «определяемый компонент - воздух».

Приложение Б

(обязательное)

Схема подачи ГС на Газоанализаторы стационарные ИГМ-13М

Рисунок Б. 1 - Рекомендуемая схема подачи ГС из баллонов под давлением на вход газоанализатора

1 - источник ГС (баллон, ГГС или др.); 2 - редуктор баллонный (используется при подаче смеси от баллона с ГС); 3 - вентиль точной регулировки (используется при подаче смеси от баллона с ГС); 4 - индикатор расхода (ротаметр); 5 - адаптер поверочной газовой смеси; 6 - газоанализатор; 7 - измерительный прибор (вольтметр); 8 - источник питания.

Приложение В

(обязательное) Метрологические характеристики образцов газоанализаторов стационарных ИГМ-13М

Таблица В.1. - Метрологические характеристики газоанализаторов стационарных ИГМ-13М

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний То,9, с
			абсолютной, объемная доля определяемого компонента	относительной
Электрохимические датчики
Кислород (Ог)	от 0 до 30%		±0,5 %	-	20
Оксид углерода (СО)	от 0 до 500 млн¹	от 0 до 30 млн'¹ вкл.	±3 млн'¹	-	30
		св. 40 до 500 млн'¹	-	±10%
	от 0 до 2000 млн'¹	от 0 до 40 млн'¹ вкл.	±4 млн'¹	-	30
		св. 40 до 2000 млн'¹ вкл.	-	±10 %
	от 0 до 5000 млн ¹	от 0 до 50 млн'¹ вкл.	±5 млн'¹	-	30
		св. 50 до 5000 млн'¹ вкл.	-	±10%
Сероводород (H2S)	от 0 до 100 млн¹	от 0 до 7,5 млн'¹ вкл.	±1,5 млн'¹	-	30
		св. 7,5 до 100 млн'¹	-	±20 %
	от 0 до 2000 млн ¹	от 0 до 15 млн'¹ вкл.	±3 млн'¹	-	25
		св. 15 до 2000 млн'¹	-	±20 %
Хлор (Ch)	от Одо 10 млн¹	от 0 до 1 млн'¹ вкл.	±0,2 млн'¹	-	60
		св. 1 до 10 млн'¹	-	±20 %
	от 0 до 50 млн ¹	от 0 до 2 млн'¹ вкл.	±0,4 млн'¹	-	120
		св. 2 до 50 млн'¹	-	±20 %
	от 0 до 200 млн ¹	от 0 до 2 млн'¹ вкл.	±0,4 млн'¹	-	30
		св. 2 до 200 млн'¹	-	±20 %
Цианистый водород (HCN)	от Одо 10 млн¹	от 0 до 1 млн'¹ вкл.	±0,1 млн'¹	-	70
		св. 1 до 10 млн'¹	-	±20 %
	от 0 до 30 млн¹	от 0 до 10 млн'¹ вкл.	±2 млн'¹	-	70
		св. 10 до 30 млн'¹	-	±20 %
	от 0 до 50 млн ¹	от 0 до 10 млн'¹ вкл.	±2 млн'¹	-	120
		св. 5 до 50 млн'¹	-	±20 %
	отО до 100 млн ¹	от 0 до 10 млн'¹ вкл.	±2 млн'¹	-	120
		св. 5 до 100 млн'¹	-	±20 %

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой основной ^1}погрешности		Предел допускаемого времени установления показаний То,9, с
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		абсолютной, объемная доля определяемого компонента	относительной	Предел допускаемого времени установления показаний То,9, с
Аммиак (NH3)	от 0 до 100 млн'¹	от 0 до 10 млн'¹ вкл.	±2 млн'¹	-	40
	от 0 до 100 млн'¹	св. 10 до 100 млн'¹	-	20%	40
	от 0 до 300 млн'¹	от 0 до 20 млн'¹ вкл.	±4 млн'¹	-	40
	от 0 до 300 млн'¹	св. 20 до 300 млн'¹	-	±20 %	40
	от 0 до 1000 млн ¹	от 0 до 30 млн'¹ вкл.	±6 млн'¹	-	60
	от 0 до 1000 млн ¹	св. 30 до 1000 млн'¹	-	±20 %	60
Диоксид серы (SO₂)	от 0 до 20 млн¹	от 0 до 2,5 млн'¹ вкл.	±0,5 млн'¹	-	30
	от 0 до 20 млн¹	св. 2,5 до 20 млн'¹	-	±20 %	30
	от 0 до 2000 млн'¹	от 0 до 50 млн'¹ вкл.	±10 млн'¹	-	40
	от 0 до 2000 млн'¹	св. 50 до 2000 млн'¹ вкл.	-	±20 %	40
Оксид азота (NO)	от 0 до 250 млн ¹	от 0 до 10 млн'¹ вкл.	±2 млн'¹	-	40
	от 0 до 250 млн ¹	Св. 10 до 250 млн'¹	-	±20 %	40
	от 0 до 2000 млн ¹²¹	от 0 до 100 млн'¹ вкл.	±20 млн'¹	-	60
	от 0 до 2000 млн ¹²¹	св. 100 до 2000 млн'¹ вкл.	-	±20 %	60
Диоксид азота (NO2)	от 0 до 30 млн ¹	от 0 до 1 млн'¹ вкл.	±0,2 млн'¹	-	30
	от 0 до 30 млн ¹	св. 1 до 30 млн'¹	-	±20 %	30
	от 0 до 2000 млн ¹	от 0 до 100 млн'¹ вкл.	±20 млн'¹	-	60
	от 0 до 2000 млн ¹	св. 100 до 2000 млн'¹ вкл.	-	±20 %	60
Водород (Н₂)	от 0 до 2%	от 0 до 2%	±0,1 %	-	60
Водород (Н₂)	от 0 до 1000 млн'¹	от 0 до 1000 млн'¹	±20 млн'¹	-	70
Фтор (F₂)	от 0 до 1 млн'¹	от 0 до 1 млн'¹ вкл.	±0,04 млн'¹	-	80
Арсин(АзНз)	от 0 до 1 млн'¹	от 0 до 1 млн'¹	±0,06 млн'¹	-	30
Фосфин (РНз)	от 0 до 5 млн'¹	от 0 до 0,3 млн'¹ вкл.	±0,06 млн'¹	-	30
	от 0 до 5 млн'¹	св. 0,3 до 5 млн'¹		±20 %	30
	от 0 до 1000 млн ¹	от 0 до 10 млн'¹ вкл.	±2 млн'¹	-	60
	от 0 до 1000 млн ¹	св. 10 до 1000 млн'¹	-	±20 %	60
Моносилан (SiFU)	от 0 до 50 млн ¹	от 0 до 5 млн'¹ вкл.	±1 млн'¹	-	60
Моносилан (SiFU)	от 0 до 50 млн ¹	св. 5 до 50 млн'¹	-	±20 %	60

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний Тод, с
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		абсолютной, объемная доля определяемого компонента	относительной	Предел допускаемого времени установления показаний Тод, с
Хлороводород (НС1)	от 0 до 30 млн'¹	от 0 до 2 млн'¹ вкл.	±0,4 млн'¹		60
Хлороводород (НС1)	от 0 до 30 млн'¹	св. 2 до 30 млн'¹		±20 %	60
Фтороводород (HF)	от 0 до 10 млн ¹	от 0 до 2 млн'¹ вкл.	±0,4 млн'¹		90
Фтороводород (HF)	от 0 до 10 млн ¹	св. 2 до 10 млн'¹	-	±20 %	90
Карбонилхлорид (СОСИ)	от 0 до 1 млн'¹	от 0 до 1 млн'¹	±0,15 млн'¹	-	120
Метилмеркаптан (CH₃SH)	от 0 до 10 млн'¹	от 0 до 10 млн'¹	±2 млн'¹	-	40
Озон (Оз)	от 0 до 0,25мл н'¹	от 0 до 0,25млн'^!	±0,04 млн'¹	-	60
Бром (Вг₂)	от 0 до 5 млн ¹	от 0 до 1 млн'¹ вкл.	±0,2 млн'¹	-	50
Бром (Вг₂)	от 0 до 5 млн ¹	св. 1 до 5 млн'¹	-	±20 %	50
Формальдегид (СН₂О)	от 0 до 10 млн ¹	от 0 до 1 млн'¹ вкл.	±0,2 млн'¹	-	80
Формальдегид (СН₂О)	от 0 до 10 млн ¹	св. 1 до 10 млн'¹	-	±20 %	80
Этилмеркаптан (C2H5SH)	от 0 до 14 млн'¹	от 0 до 14 млн'¹	±0,4 млн'¹	-	90
Этиленоксид (С₂Н₄О)	от Одо 100 млн ¹	от 0 до 10 млн'¹ вкл.	±2 млн'¹	-	150
Этиленоксид (С₂Н₄О)	от Одо 100 млн ¹	св. 1 до 100 млн'¹	-	±20 %	150
Этилен (С2Н4)	от 0 до 100 млн¹	от 0 до 10 млн'¹ вкл.	±2 млн'¹	-	60
Этилен (С2Н4)	от 0 до 100 млн¹	св. 10 до 100 млн'¹	-	±20 %	60
Метанол (СН₃ОН)	от 0 до 200 млн'¹	от 0 до 20 млн'¹ включ.	±2 млн'¹	-	200
Метанол (СН₃ОН)	от 0 до 200 млн'¹	св. 20 до 200 млн'¹	-	±20 %	200
Этанол (С₂НбО)	от 0 до 200 млн'¹	От 0 до 20 млн'¹ включ.	±2 млн'¹	-	30
Этанол (С₂НбО)	от 0 до 200 млн'¹	Св. 20 до 200 млн'¹		±20 %	30

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний То,9, с
			абсолютной, объемная доля определяемого компонента	относительной
Оптические датчики
Диоксид углерода (СО₂)	от 0 до 1,5 %	от 0 до 1,5 %	±0,1 %	-	5
	от 0 до 2,5 %	от 0 до 2,0 % вкл.	±0,1 %	-	5
		св. 2,0 до 2,5 %	-	5%
	от 0 до 5 %	от 0 до 2,0 % вкл.	±0,1 %	-	5
		св. 2,0 до 5 %	-	5%
Пропан (СзНх)	от 0 до 100 % НКПР (от Одо 1,7 %³⁾)	от 0 до 60 % НКПР вкл.	±3 % НКПР	-	5
		св.60 до 100 % НКПР	-	±5%
Метан (СН4)	от 0 до 100 %	от 0 до 2 % вкл.	±0,1 %	-	20
		св. 2 до 100 %	-	±5%
	от 0 до 100 % НКПР (от 0 до 4,4 %³⁾)	от 0 до 60 % НКПР вкл.	±0,13 % (±3 % НКПР)	-	5
		св. 60 до 100 % НКПР	-	±5%
Этан (С₂Нб)	от 0 до 100 % НКПР (от 0 до 2,4 %³⁾)	от 0 до 60 % НКПР вкл.	±3 % НКПР	-	5
		св. 60 до 100 % НКПР	-	±5%
H-Гексан (СбНП)	от 0 до 100 % НКПР (от 0 до 1,0 %³⁾)	от 0 до 60 % НКПР вкл.	±3 % НКПР	-	15
		св.60 до 100 % НКПР	-	±5%
H-Бутан (С4Н10)	от 0 до 100 % НКПР (от 0 до 1,4%³⁾)	от 0 до 60 % НКПР вкл.	±3 % НКПР	-	5
		св.60 до 100 % НКПР	-	±5%
Изобутан (С4Н10)	от 0 до 100 % НКПР (от 0 до 1,3 %³⁾)	от 0 до 60 % НКПР вкл.	±3 % НКПР	-	5
		св.60 до 100 % НКПР	-	±5%
Пентан (C5HI2)	от 0 до 100% НКПР (от 0 до 1,1 %³⁾)	от 0 до 60 % НКПР вкл.	±3 % НКПР	-	15
		св.60 до 100 % НКПР	-	±5%
Пропилен (СзНб)	от 0 до 100 % НКПР (от 0 до 4,0 %³⁾)	от 0 до 60 % НКПР вкл.	±3 % НКПР	-	5
		св.60 до 100 % НКПР	-	±5%
Метанол (СНзОН)	от 0 до 50 % НКПР (от 0 до 3 %³⁾)		±5 % НКПР	-	15
Толуол (метилбензол, С₇Н₈)	от 0 до 50 % НКПР (от 0 до 0,5 %³⁾)		±5 % НКПР	-	15

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента			Пределы допускаемой основной 0 погрешности		Предел допускаемого времени установления показаний То,9, с
				абсолютной, объемная доля определяемого компонента	относительной
Этиленоксид (С₂Н₄О)	от 0 до 50 % НКПР (от 0 до 1,3 %)³⁾			±5 % НКПР		15
Бензол (СбНб)	от 0 до 100 % НКПР (от 0 до 1,2 %)³⁾	от 0 до 60 % НКПР вкл.		±3 % НКПР		15
		св.60 до 100 % НКПР		-	±5%
Ацетон ((СНз)гСО)	от 0 до 50 % НКПР (от 0 до 1,25 %)³⁾			±5 % НКПР		5
Этилен (С2Н4)	от 0 до 100 % НКПР (от 0 до 2,3 %)³⁾	от 0 до 60 % НКПР вкл.		±3 % НКПР		5
		св.60 до 100 % НКПР		-	±5%
Н-октан (CsHls)	от 0 до 50 % НКПР (от 0 до 0,4 %)³⁾			±5 % НКПР		35
Этанол (С2Н5ОН)	от 0 до 50 % НКПР (от 0 до 1,55 %)³⁾			±5 % НКПР		5
Метилтретбутилов ый эфир (МТБЭ, СНзСО(СНз)з)	от 0 до 50 % НКПР (от 0 до 0,75 %)³⁾			±5 % НКПР		35
н-Гептан (С7Н6)	от 0 до 100 % НКПР (от 0 до 1,1 %)³⁾		от 0 до 60 % НКПР вкл.	±3 % НКПР		15
			св.60 до 100 % НКПР	-	±5%
Нонан (С9Н2)	от 0 до 50 % НКПР (от 0 до 0,35 %)³⁾			±5 % НКПР		35
Декан (С10Н22)	от 0 до 50 % НКПР (от 0 до 0,35 %)³⁾			±5 % НКПР		35
Стирол (СзНз)	от 0 до 100 % НКПР (от 0 до 1,1 %)³⁾		от 0 до 60 % НКПР вкл.	±3 % НКПР		35
			св.60 до 100 % НКПР	-	±5%
Этилацетат (СН3СООСН2СН3)	от 0 до 50 % НКПР (от 0 до 1,1 %)³⁾			±5 % НКПР	-	35
Бензин автомобильный по ГОСТ Р 51313-99	от 0 до 50 % НКПР			±5 % НКПР	-	35
Топливо дизельное поГОСТ 305-2013	от 0 до 50 % НКПР			±5 % НКПР	-	35
Керосин по ГОСТ Р 52050-2006	от 0 до 50 % НКПР			±5 % НКПР	-	35

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний Тод, с
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	абсолютной, объемная доля определяемого компонента	относительной	Предел допускаемого времени установления показаний Тод, с
Уайт-спирит по ГОСТ 3134-78	от 0 до 50 % НКПР	±5 % НКПР	-	35
Топливо для реактивных двигателей по ГОСТ 10227-86	от 0 до 50 % НКПР	±5 % НКПР	-	35
Бензин авиационный по ГОСТ 1012-72	от 0 до 50 % НКПР	±5 % НКПР	-	35
Бензин неэтилированный по ГОСТ Р 51866-2002	от 0 до 50 % НКПР	±5 % НКПР	-	35
1-бутен(С4Н8)	от 0 до 50 % НКПР (от 0 до 0,7 %)³⁾	±5 % НКПР (±0,07 %)		5
Циклопентан (C₅Hio)	от 0 до 50 % НКПР (от 0 до 0,7 %)³⁾	±5 % НКПР (±0,07 %)		15
Циклогексан (С₆Н1₂)	от 0 до 50 % НКПР) (от 0 до 0,6 %)³⁾	±5 % НКПР (±0,06 %)		15
Изобутилен (i-С₄Н₈)	от 0 до 50 % НКПР (от 0 до 0,8 %)³⁾	±5 % НКПР (±0,08 %)		15
Изопропен (С5Н8)	от 0 до 50 % НКПР (от 0 до 0,85 % )	±5 % НКПР (±0,085 %)		15
Этилбензол (С₈Ню)	от 0 до 50 % НКПР (от 0 до 0,5 %)³⁾	±5 % НКПР (±0,05 %)		35
Бутилацетат (С₆Н1₂О₂)	от 0 до 50 % НКПР (от 0 до 0,6 %)³⁾	±5 % НКПР (±0,06 %)		35
1,3-бутадиен (дивинил) (С₄Нб)	от 0 до 100 % НКПР (от 0 до 1,4 % )	±5 % НКПР (±0,07 %)		15
1,2-дихлорэтан (С₂Н₄С1₂)	от 0 до 50 % НКПР (от 0 до 3,1 %)³⁾	±5% НКПР (±0,31 %)		35

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний То,9, с
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	абсолютной, объемная доля определяемого компонента	относительной	Предел допускаемого времени установления показаний То,9, с
Диметилсульфид (C2H5SH)	от 0 до 50 % НКПР (от 0 до 1,1 %)³⁾	±5% НКПР (±0,11 %)	-	35
1-гексен (СбН1г)	от 0 до 50 % НКПР (от 0 до 0,6 %)³⁾	±5 % НКПР (±0,06 %)		35
1-бутанол (С4Н9ОН)	от 0 до 50% НКПР (от 0 до 0,7 %)³⁾	±5 % НКПР (±0,07 %)		35
Винилхлорид (C2H3C1)	от 0 до 50 % НКПР (от 0 до 1,8 %)³⁾	±5 % НКПР (±0,18 %)		35
Циклопропан (С₃Нб)	от 0 до 50 % НКПР (от 0 до 1,2 %)	±5 % НКПР (±0,12%)		35
Диэтиловый эфир (С4Н10О)	от 0 до 50 % НКПР (от 0 до 0,85 %)³⁾	±5 % НКПР (±0,085 %)		35
Пропиленоксид (СзНбО)	от 0 до 50 % НКПР (от 0 до 0,95 %)³⁾	±5 % НКПР (±0,095 %)		35
Хлорбензол (С₆Н₅С1)	от 0 до 50 % НКПР (от 0 до 0,65 %)³⁾	±5 % НКПР (±0,065 %)		35
2-метил-2-пропанол (С4Н10О)	от 0 до 50 % НКПР (от 0 до 0,9 %)³⁾	±5 % НКПР (±0,09 %)
2-бутанон (С4Н8О)	от 0 до 50 % НКПР (от 0 до 0,9 %)³⁾	±5 % НКПР (±0,09 %)		35
Пары нефтепродуктов ²⁾	от 0 до 50 % НКПР	±5 % НКПР		35
Сумма углеводородов²)	от 0 до 50 % НКПР	±5 % НКПР	-	35

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний То,9, с
			абсолютной, объемная доля определяемого компонента	относительной
Фотоионизационные датчики
Бензол (СбНб)	от 0 до 20 млн¹	от 0 до 1 млн'¹	±0,2 млн'¹	-	25
		св. 1 до 20 млн'¹	-	±20 %
	от 0 до 100 млн¹	от 0 до 10 млн'¹	±2 млн'¹	-	25
		св. 10 до 100 млн'¹	-	±20 %
	от 0 до 500 млн^{1 4)}	от 0 до 100 млн'¹	± 20 млн'¹	-	25
		св. 100 до 500 млн'¹	-	±20 %
Уксусная кислота (С2Н4О2)	от 0 до 100 млн ¹	от 0 до 0,5 млн'¹	±0,1 млн'¹	-	25
		св. 0,5 до 20 млн'¹		±20 %
2-Метилпропен (изобутилен) [i-С₄Н₈]	от 0 до 40 млн ¹	от 0 до 1 млн'¹	±2 млн'¹	-	25
		св. 1 до 40 млн'¹	-	±20 %
	от 0 до 100 млн¹	от 0 до 10 млн'¹	±0,2 млн'¹	-	25
		св. 1 до 40 млн'¹	-	±20 %
	от 0 до 1000 млн ¹	от 0 до 100 млн'¹	±20 млн'¹	-	25
		св. 1 до 40 млн'¹	-	±20 %
Метил бензол (толуол) [С7Н8]	от 0 до 20 млн¹	от 0 до 1 млн'¹	±0,2 млн'¹	-	25
		от 1 до 20 млн'¹	-	±20 %
о-Ксилол (диметилбензол) [С₆Н4(СНз)₂]	от 0 до 20 млн ¹	от 0 до 1 млн'¹	±0,2 млн'¹	-	25
		от 1 до 20 млн'¹	-	±20 %
	от 0 до 100 млн ¹	от 0 до 10 млн'¹	±2 млн'¹	-	25
		от 10 до 100 млн'¹	-	±20 %
Арсин (АвНз)	от 0 до 1,5 млн ¹	от 0 до ОДмлн'¹	±0,02 млн'¹	-	25
		св. 0,1 до 1,5 млн'¹	-	±20 %
	от 0 до 10 млн¹	ОТ 0 ДО 1МЛН'¹	±2 млн'¹	-
		св. 1 до 10 млн'¹	-	±20 %

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний То,9, с
			абсолютной, объемная доля определяемого компонента	относительной
Фосфин (РНз)	от Одо 1,5 млн’¹	от 0 до 0,1 млн'¹	±0,02 млн’¹	-	25
		св. 0,1 до 1,5 млн’¹	-	±20 %
	от 0 до 10 млн’¹	ОТ 0 ДО 1МЛН’¹	±2 млн’¹	-
		св. 1 до 10 млн’¹	-	±20 %
Нафталин (СюШ)	от 0 до 16 млн ¹	от 0 до 1 млн’¹	±0,2 млн’¹	-	25
		св. 1 до 16 млн’¹	-	±20 %
Трихлорэтилен (C2HCI3)	от 0 до 24 млн ¹	от 0 до 1 млн’¹	±0,2 млн’¹	-	25
		св. 1 до 24 млн’¹	-	±20 %
Этан (С₂Н₆)	от 0 до 560 млн¹	от 0 до 10 млн’¹	±2 млн'¹	-	25
		св. 10 до 560 млн’¹	-	±20 %
Пропан (СзНз)	от 0 до 1000 млн¹	от Одо 10 млн'¹	±2 млн'¹	-	25
		св. 10 до 1000 млн'¹	-	±20 %
н-Гексан (СбНП)	от 0 до 300 млн ¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 300 млн’¹	-	±20 %
н-Бутан (С4Н10)	от 0 до 1000 млн ¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 1000 млн'¹	-	±20 %
Изобутан (СдНю)	от 0 до 1000 млн ¹	от Одо 10 млн’¹	±2 млн'¹	-	25
		св. 10 до 1000 млн’¹	-	±20 %
Пентан (C5HI2)	от 0 до 400 млн¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 400 млн’¹	-	±20 %
Пропилен (СзНб)	от 0 до 1000 млн ¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 1000 млн’¹	-	±20 %
Метанол (СНзОН)	от Одо 100 млн ¹	от 0 до 3 млн’¹	±0,6 млн’¹	-	25
		св. 3 до 100 млн'¹	-	±20 %
Этиленоксид (С2Н4О)	от 0 до 100 млн ¹	от 0 до 1 млн’¹	±0,2 млн’¹	-	25
		св. 1 до 100 млн’¹	-	±20 %
Ацетон ((СНз)₂СО)	от 0 до 1000 млн ¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 1000 млн’¹	-	±20 %

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний То,9, с
			абсолютной, объемная доля определяемого компонента	относительной
Этилен (С2Н4)	от 0 до 1 000 млн’¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 1000 млн'¹	-	±20 %
Октан (CeHh)	от 0 до 1000 млн’¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 1000 млн’¹	-	±20 %
Фенол (С6Н5ОН)	от 0 до 1 млн ¹	от 0 до 0,05 млн’¹	±0,01 млн’¹	-	25
		св. 0,05 до 1 млн’¹	-	±20 %
	от 0 до 10 млн ¹	от 0 до 1 млн’¹	±0,2 млн’¹	-
		св. 1 до 10 млн’¹	-	±20 %
	от 0 до 100 млн ¹	от 0 до 10 млн’¹	±2 млн’¹	-
		св. 1 до 100 млн’¹	-	±20 %
н-Гептан (C7HI6)	от 0 до 1000 млн ¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 1000 млн’¹	-	±20 %
Этилацетат (С₄Н₈О2)	от 0 до 1 млн ¹	от 0 до 0,05 млн’¹	±0,01 млн’¹	-	25
		св. 0,05 до 1 млн’¹	-	±20 %
Бензин автомобильный (по изобутилену)	от 0 до 1000 млн’¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 1000 млн’¹	-	±20 %
Топливо дизельное (по изобутилену)	от 0 до 1000 млн’¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 1000 млн’¹	-	±20 %
Керосин (по изобутилену)	от 0 до 1000 млн ¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 1000 млн’¹	-	±20 %
Уайт-спирит (по изобутилену)	от 0 до 1000 млн ¹	от 0 до 10 млн’¹	±2 млн’¹	-	25
		св. 10 до 1000 млн’¹	-	±20 %
п-Бутанол (С4Н9ОН)	от 0 до 10 млн’¹	от 0 до 1 млн’¹	±0,2 млн’¹	-	25
		св. 1 до 10 млн’¹	-	±20 %

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой основной погрешности		Предел допускаемого времени установления показаний То,9, с
			абсолютной, объемная доля определяемого компонента	относительной
Пропанол (С3Н7ОН)	от 0 до 10 млн¹	от 0 до 1 млн'¹	±0,2 млн'¹	-	25
		св. 1 до 10 млн'¹	-	±20 %
	от 0 до 100 млн'¹	от 0 до 10 млн'¹	±2 млн'¹	-	25
		св. 1 до 100 млн'¹	-	±20 %
Этилбензол (С₈Ню)	от 0 до 50 млн ¹	от 0 до 1 млн'¹	±0,2 млн'¹	-	25
		св. 1 до 50 млн'¹	-	±20 %
	от 0 до 100 млн'¹	от 0 до 1 млн'¹	±0,2 млн'¹	-	25
		св. 1 до 100 млн'¹	-	±20 %
	от 0 до 500млн ^{1 4)}	от 0 до 100 млн'¹	± 20 млн'¹	-	25
		св. 100 до 500 млн'¹	-	±20 %
Стирол (СвНв)	от 0 до Юмлн ¹	от 0 до 0,5 млн'¹	±0,1 млн'¹	-	25
		св. 0,5 до 10 млн'¹	-	±20 %
	от 0 до ЮОмлн ¹	от 0 до 0,5 млн'¹	±0,1 млн'¹	-	25
		св. 0,5 до 100 млн'¹	-	±20 %
	от 0 до 500млн ^{1 4)}	от 0 до 100 млн'¹	± 20 млн'¹	-	25
		св. 100 до 500 млн'¹	-	±20 %
Оксид азота (NO)	от 0 до Юмлн ¹	от 0 до 0,5 млн'¹	±0,1 млн'¹	-	25
		св. 0,5 до 10 млн'¹	-	±20 %
Метилмеркаптан (CH3SH)	от 0 до Юмлн ¹	от 0 до 0,5 млн'¹	±0,1 млн'¹	-	25
		св. 0,5 до 10 млн'¹	-	±20 %
Винилхлорид (C2H3C1)	от 0 до Юмлн ¹	от 0 до 2,0 млн'¹	±0,4 млн'¹	-	25
		св. 2,0 до 10 млн'¹	-	±20 %
	от 0 до 100 млн ¹	от 0 до 10 млн'¹	±2 млн'¹	-	25
		св. 10 до 100 млн'¹	-	±20 %
	от 0 до 500млн ^{1 4)}	от 0 до 100 млн'¹	± 20 млн'¹	-	25
		св. 100 до 500 млн'¹	-	±20 %

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой основной ¹¹погрешности		Предел допускаемого времени установления показаний То,9, с
			абсолютной, объемная доля определяемого компонента	относительной
н-Пропилацетат (С5Н10О2)	от 0 до 10 млн'¹	от 0 до 2 млн'¹	±0,4 млн'¹	-	25
		св. 2 до 10 млн'¹	-	±20
	от 0 до 100 млн'¹	от 0 до 10 млн'¹	±2 млн’¹	-
		св. 10 до 100 млн'¹	-	±20
Эпихлоргидрин (C3H5C10)	от 0 до 10 млн ¹	от 0 до 2 млн'¹	±0,4 млн'¹	-	25
		св. 2 до 10 млн'¹		±20
N,N-диметил ацетамид (морфолин) (C4H9NO)	от 0 до 10 млн'¹	от 0 до 1 млн'¹	±0,2 млн'¹	-	25
		св.1 до 10 млн'¹		±20
Хлористый бензил (C7H7CI)	от 0 до 10 млн ¹	от 0 до 2 млн'¹	±0,4 млн'¹	-	40
		св. 2 до 10 млн'¹		±20
ФурфурИЛОБЫЙ спирт (С5 НбОг)	от 0 до 10 млн ¹	от 0 до 2 млн'¹	±0,4 млн'¹	-	60
		св. 2 до 10 млн'¹	-	±20
Этанол (С2Н5ОН)	от 0 до 10 млн ¹	от 0 до 2 млн'¹	±0,4 млн'¹	-	40
		св. 2 до 10 млн'¹		±20
	от 0 до 100 млн ¹	от 0 до 10 млн'¹	±2 млн'¹	-	40
		св. 10 до 100 млн’¹		±20
	от 0 до 500МЛН'^{1 4)}	от Одо 100 млн'¹	± 20 млн'¹	-	40
		св. 100 до 500 млн'¹	-	±20
2-аминоэтанол (C2H7NO)	от 0 до 10 млн ¹	от 0 до 2 млн’¹	±0,4 млн'¹	-	100
		св. 2 до 10 млн’¹		±20
Диэтиламин (C4H11N)	от 0 до 10	от 0 до 2 млн’¹	±0,4 млн'¹	-	40
		св. 2 до 10 млн'¹		±20
	от 0 до 100	от 0 до 10 млн'¹	±2 млн’¹	-
		св. 10 до 100 млн’¹		±20

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента		Пределы допускаемой основной ^!)погрешности		Предел допускаемого времени установления показаний Тод, с
			абсолютной, объемная доля определяемого компонента	относительной
Этилхлорформиат (C3H5CIO2)	от 0 до 20	от 0 до 2 млн’¹	±0,4 млн’¹	-	40
		св. 2 до 20 млн’¹		±20
Толуол (С7Н8)	от 0 до 20	от 0 до 2 млн’¹	±0,4 млн’¹	-	40
		св. 2 до 10 млн’¹		±20
	от 0 до 100	от 0 до 10 млн’¹	±2 млн’¹	-
		св. 10 до 100 млн’¹		±20
Моноэтаноламин (C2H7NO)	от 0 до 2 млн’¹	от 0 до 0,25 млн-1	±0,05 млн-1		25
		св. 0,25 до 2 млн-1		±20%
	от 0 до Юмлн¹	от 0 до 0,25 млн-1	±0,05 млн-1
		св. 0,25 до 10 млн-1		±20%
Примечания: 1) В нормальных условиях эксплуатации 2) Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида. Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/мЗ. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн’¹, в единицы массовой концентрации, мг/мЗ, выполняется автоматически для условий 20 °C и 760 мм рт. ст. 3) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011. 4) Диапазон показаний объемной доли измеряемого компонента- от 0 до 1000 млн’¹

Техническая поддержка

Методика поверки «Газоанализаторы стационарные ИГМ-13М» (MП-045/06-2018)

Методика поверки

Газоанализаторы стационарные ИГМ-13М

MП-045/06-2018

ООО "ПРОММАШ ТЕСТ"

916 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «Газоанализаторы стационарные ИГМ-13М» (MП-045/06-2018)

Методика поверки

Газоанализаторы стационарные ИГМ-13М

MП-045/06-2018

ООО "ПРОММАШ ТЕСТ"

916 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

916 Кб
1 файл
