Методика поверки «Газоанализаторы на токсичные и горючие газы M 03 » (ATPB.413411.001 МП-ЛУ)

Код ОКИ 42 1515

УТВЕРЖДАЮ

ГАЗОАНАЛИЗАТОРЫ НА ТОКСИЧНЫЕ И ГОРЮЧИЕ ГАЗЫ МОЗ

Методика поверки

Лист утверждения

АТРВ.413411.001 МП-ЛУ

Настоящая методика поверки распространяется на газоанализаторы на токсичные и горючие газы М 03. выпускаемые ООО «НПЦ АТБ». г. Москва, Россия, (далее - газоанализаторы) и устанавливает методику первичной (при выпуске из производства, после ремонта) и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

• 1 Операции поверки

  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таб

лице 1.

Таблица 1

Примечание - Опробование и определение основной погрешности газоанализатора проводится в зависимости от исполнения по тем измерительным каналам, которые присутствуют в данном исполнении газоанализатора.

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 1.3 Допускается проведение поверки отдельных измерительных каналов газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 2 Средства поверки

  • 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2

• 3 Требования безопасности.

  • 3.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

• - требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным Госгортехнадзором России от 25.03.2014 №116;

• - сброс газа при проверке газоанализаторов по ГСО-ПГС должен осуществляться за пределы помещения (или в газоход) согласно федеральным нормам и правилам в области промышленной безопасности «Правила безопасности сетей газораспределения и газопо-требления». утвержденным постановлением Госгортехнадзора России от 15.11. 2013 г. № 542;

• - требования техники безопасности и производственной санитарии должны выполняться согласно «Правилам по охране труда на предприятиях и в организациях машиностроения» ПОТ РО-14000-001-98, утвержденным департаментом экономики машиностроения министерства экономики РФ от 03.98.

• - помещение должно быть оборудовано приточно-вытяжной вентиляцией;

• - в помещении запрещается пользоваться открытым огнем и курить;

• - к поверке допускаются лица, изучившие руководство по эксплуатации настоящую методику поверки. АТРВ.413411.001 РЭ и прошедшие необходимый инструктаж.

• 4 Условия поверки

  • 4.1 При проведении поверки должны быть соблюдены следующие условия, если они не оговорены особо:

    - температура окружающего воздуха.	°C	20±5;
    - относительная влажность,	%	65±15;
    - атмосферное давление.	кПа	1013 ±4;
    	(ммрт.ст.)	(760±30);
    - расход ПГС.	л/мин	0.3-0,5;

• 5 Подготовка к поверке

  • 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - выполнить мероприятия по обеспечению условий безопасности:

• - проверить наличие паспортов и сроки годности поверочных газовых смесей;

• - подготовить к работе средства поверки, перечисленные в таблице 2, по прилагаемым к ним эксплуатационным документам, проверить наличие свидетельств о поверке средств измерения;

• - разместить газоанализаторы и средства поверки в помещении, предназначенном для поверки, и выдержать в течение 1 ч при температуре (20 ±5) °C;

• - подготовить газоанализатор к поверке согласно разделу 2 АТРВ.413411.001 РЭ.

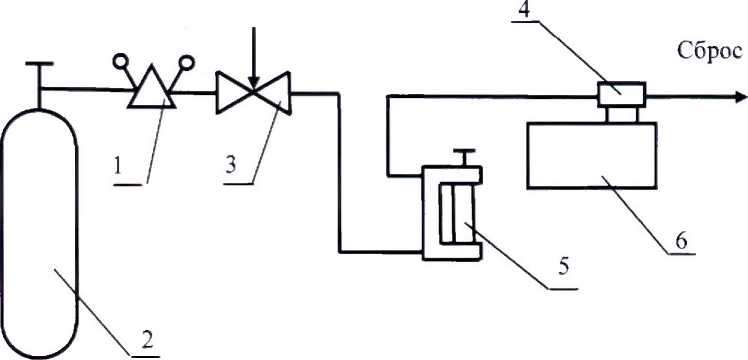

• 5.2 При проведении поверки подачу ПГС на газоанализатор из баллонов под давлением производить согласно рисунку 1.

• 5.3 Баллоны с ПГС, хранящиеся при температуре ниже 10 °C. должны быть выдержаны перед поверкой в течение 24 ч в помещении с температурой воздуха (20 ±5) °C.



1 - редуктор баллонный кислородный одноступенчатый БКО-50-4

ТУ 3645-026-00220531-95; 2 - баллон с поверочной газовой смесью; 3 - вентиль точной регулировки ВТР-1 (или ВТР-1-М160): 4 - насадка: 5 - ротаметр РМ-А-0,063;

6- газоанализатор.

Рисунок 1 - Схема для поверки газоанализаторов

• 6 Проведение поверки

  • 6.1 Проверка внешнего вида

    • 6.1.1 При внешнем осмотре должно быть установлено:

• - отсутствие внешних механических повреждений, влияющих на метрологические характеристики газоанализатора;

• - наличие маркировки газоанализатора, согласно разделу 1.4 АТРВ.413411.001 РЭ;

• - комплектность газоанализатора, согласно АТРВ.413411.001 ПС;

• - наличие всех видов крепежа.

Примечание - Проверку комплектности проводят только при первичной поверке.

• 6.1.2 Газоанализатор считается выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

  • 6.2.1 Опробование проводить в условиях, оговоренных в 4.1.

Включить газоанализатор на чистом воздухе или ГС № 1. Убедиться в установлении стабильных показаний и наличии сигнала о включенном состоянии.

Подать в любой последовательности в зависимости от варианта исполнения газоанализатора:

• - № 4 для каналов СНд, (СН4+Н2), СхНу;

• - №17 для канала Нг;

• - №19 для канала СО;

• - №24 для канала H2S;

• - №21 для канала О?;

• - №27 для канала СО2;

• - №29 для канала NO:

• - №31 для канала NO?;

• - № 34 для канала ПДК-УВ.

При показаниях, равных установленному пороговому значению и выше (для кислорода - ниже) должна работать аварийная светозвуковая сигнализация. Отключить подачу’ ПГС.

• 6.3 Подтверждение соответствия ПО

  • 6.3.1 На чистом воздухе включить газоанализатор, нажав кнопку «^». При этом на дисплей на 5 с выводится окно вида, например, для М 03-01 с каналами измерения СНд, Ог, СО, H2S и СО2

НПЦ АТБ

02, СО, Н2S, СО2

СН4

► ВЫКЛЮЧЕНИЕ

НАСТРОЙКА

3/A34F

Примечание - Понятие «чистый воздух» - атмосферный воздух, в котором отсутствуют горючие газы, оксид углерода (СО), сероводород (H2S), оксид азота (NO) и диоксид азота (NO2), влияющие и загрязняющие вещества, а содержание кислорода (Ог) соответствует нормальному (от 20,8 до 21,0 %, объемная доля).

В нижней области окна отображается главное меню:

«ВЫКЛЮЧЕНИЕ» - выключить газоанализатор;

«НАСТРОЙКА» - перейти в режим настройки;

«3 / A34F» - 3 - версия ПО, A34F - контрольная сумма.

Сравнить с данными, указанными в описании типа, а именно: версия ПО - 3.0, контрольная сумма в шестнадцатеричном формате - A34F.

• 6.3.2 Выбрать в интервал времени 5с с помощью кнопок прокрутки пункт меню «НАСТРОЙКИ» (напротив выбранного пункта меню высвечивается маркер «►»)

  • 6.3.2.1 Нажать кнопку «^».

На экране появляется окно на право доступа для проведения данного вида работ с надписью «ПАРОЛЬ»:

НПЦ АТБ

02, СО, Н2S, С02

СН4

ПАРОЛЬ

► ВЫХОД

0000

Для отказа от ввода пароля и перехода в главное меню нажать кнопку «^» на пункте «ВЫХОД».

• 6.3.3 Результат подтверждения соответствия ПО считается положительным, если идентификационные данные совпадают с указанными в описании типа газоанализаторов и без введения пароля невозможно изменить настройки газоанализатора.

6.4 Определение основной погрешности

• 6.4.1 Проверку основной погрешности газоанализатора по контролируемым газам проводить в условиях, оговоренных в 4.1 на ПГС, перечисленных в приложении А, исходя из задействованных газовых каналов в поверяемом газоанализаторе в последовательности, указанной в таблице 3.

• 6.4.2 Установить расход ПГС в диапазоне от 0.3 до 0,5 л/мин. Газоанализатор должен быть выдержан в каждой смеси до установившихся показаний, но не более 5 мин при непрерывной продувке газа.

• 6.4.3 В каждой точке проверки фиксировать показания газоанализатора. Фиксировать появление световой и звуковой сигнализации при прохождении концентрацией пороговых значений, а также появление при этом на дисплее газоанализатора в строке обозначения газа мигающего значения порога сигнализации.

• 6.4.4 Значение основной абсолютной погрешности газоанализаторов (Д_о) в каждой точке проверки определять по формуле

До⁼ I Cj - С _д|,                                                (1)

где Cj - значение объемной (или массовой) доли измеряемого компонента в точке проверки. зафиксированное по дисплею газоанализатора, % (или млн'¹, или % НКПР, или мг/м³);

С_д - действительное значение объемной (или массовой) доли измеряемого компонента в точке проверки, указанное в паспорте на ГСО-ПГС. % (или млн¹, или % НКПР, или мг/м³).

Для пересчета значения объемной доли, выраженной в процентах, в % НКПР следует пользоваться следующими формулами:

С. % об. до л

для метана :      С. %НКПР=---------- -ЮОТоНКПР            (2)

• 4.4 % об.дол

С. % об.дол

для водорода:    С. %НКПР= ——— --- 100?оНКПР           (3)

4.0 % оо.дол

Таблица 3

1.0 % об.дол

В случае, если в паспорте на ГСО-ПГС измеряемый компонент выражен в ppm, а показания газоанализатора - в мг/м³, то для пересчета значения концентрации, выраженной в ppm, в концентрацию, выраженную в мг/м³, следует пользоваться формулой:

,   0,12 М-Р

С_х, мг/м =---------- С_а, ppm                          (7)

где Сх -значение концентрации в мг/м³;

Сх - значение концентрации в ppm, приведенное в паспорте ГСО-ПГС;

М - молярная масса газа;

Р - атмосферное давление, кПа;

Т - температура,⁰ К.

Примечание - Для справки: молярные массы газов: СО - 28; H2S - 34; NO - 30; NO2 - 46; изобутилен - 56.

Для условий проведения поверки:

• 1 = (20± 1)°СиР = (101,3±0,3)кПа

можно пользоваться формулами:

Для других условий поверки в пределах нормальных следует использовать формулу (7).

6.4.5 Значение основной относительной погрешности газоанализаторов (б₀) в каждой точке проверки в диапазоне измерения

• - от 40 до 400 ppm для канала СО;

• - от 15 до 100 ppm для канала H2S;

• - от 1 до 5 %, объемная доля для канала СО2;

• - от 300 до 4000 мг/м³ для канала ПДК-УВ определять по формуле

JCj - Сд

6о =——-^---- 100%                               (13)

Сд

где Cj - значение объемной (или массовой) доли измеряемого компонента в точке проверки, зафиксированное по дисплею газоанализатора, % (или млн¹, или мг/м³);

С_д - действительное значение объемной (или массовой) доли измеряемого компонента в точке проверки, указанное в паспорте на ГСО-ПГС, % (или млн'¹, или мг/м³).

6.4.6 Результат поверки считается положительным, если значение основной погрешности в каждой точке проверки соответствует значениям, указанным в приложении Б.

7 Оформление результатов поверки

• 7.1 Результаты поверки оформляют протоколом произвольной формы.

• 7.2 Результат поверки (годен, не годен) заносится в паспорт газоанализатора и заверяется подписью поверителя и доверительным клеймом или выдается свидетельство о поверке согласно «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга РФ№ 1815 от 02.07.2015 г.

• 7.3 Газоанализатор, признанный в процессе поверки не годным, к применению не допускается. Владельцу газоанализатора выдается извещение с указанием причин негодности.

Приложение Л

(обязательное)

Перечень ГС. необходимых для поверки газоанализаторов

11родолжепие приложения Л

I 1родолжсние приложения Б

11римечания

• 1 Согласно ГОСТ 30852.19-2002 (МЭК 60070-20:1996):

• - 100 % НКПР соответствует объемной доле метана (С'Ш) 4,40 %;    - 100 % НКПР соответствует объемной доле пропана (С Лк) 1,70 %:

-100 % НКПР соответствует объемной доле водорода (Нг) 4,00 %;    - 100 % НК11Р соответствует объемной доле бутана (СдНю) 1.40 %

• - 100 % НКПР соответствует объемной доле гексана (СбНы) 1,00 %;

• 2 Допускается использовать вместо ПГС № 1 атмосферный воздух, при условии отсутствия в нем агрессивных примесей и горючих газов.

• 3 Допускается использовать другие ГСО-ПГС с характеристиками не хуже указанных в таблице

11риложениеБ (справочное)

Примечания

• 1 Измерительный капал СН₄ газоанализатора М 03-04.

• 2 Измерительный канал СН₄ газоанализатора М 03-09.

• 3 Поверочными компонентами для измерительного канала (СН4+Н2) являются метан (СН₄) и водород (Нг).

• 4 Поверочным компонентом для измерительного канала С_ХН_У является метан (по заказу пропан, бутан или гексан).

• 5 Поверочным компонентом для измерительного канала ПДК-УВ является изобутилен (1-С4Н8).

• 6 Свх - значение концентрации определяемого компонента на входе газоанализатора.

• 7 По заказу но греби геля резуль та ты измерения концентрации СО, Н 2S, NO, NO2 могут быть представлены в мг/м³.
