Государственная система обеспечения единства измерений

Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации «Шнейдер Электрик»

МЕТОДИКА ПОВЕРКИ

4222-022-45857235-2020МП г. Уфа

2019

СОДЕРЖАНИЕ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

  • 6.2 Опробование

  • 6.3 Определение метрологических характеристик

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

Настоящая методика распространяется на каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации «Шнейдер Электрик» (далее - каналы комплекса) и устанавливает объем, условия первичной и периодической поверок каналов комплекса, методы и средства экспериментального исследования метрологических характеристик измерительных каналов комплексов и порядок оформления результатов поверки.

При наличии соответствующего письменного заявления от владельца средства измерений допускается проведение поверки отдельных измерительных каналов из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

Интервал между поверками - 2 года.

1.1 При проведении поверки должны быть выполнены следующие операции:

• 2.1 При проверке погрешности ПК в качестве эталона для задания входного сигнала используют калибратор, имеющий в диапазоне значений задаваемого входного сигнала абсолютную погрешность в условиях поверки не более 1/5 абсолютной погрешности проверяемого ПК, например, калибратор многофункциональный DPI 620, измерение и воспроизведение (0-20) мА, погрешность ±(0,015 % ИВ + 0,005 % ВПИ), регистрационный номер в Федеральном информационном фонде 60401-15.

• 2.2 Магазин сопротивления Р4831, диапазон измерений от 0 до 100000 Ом, КТ 0,02, регистрационный номер 6332-77.

• 2.3  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  Изм.	Лист	№ докум.	Поди.	Лата

  4222-022-45857235-2020МП

  Лист

Примечание. При невозможности выполнении соотношения "1/5" допускается использовать эталоны с упомянутым соотношением до "1/3", при этом погрешность ИК не должна выходить за границы, равные 0,8 от предела допускаемой погрешности ИК.

• 3.1  Поверка каналов должна осуществляться представителем аккредитованной метрологической службы/организации.

• 4.1  При проведении поверки должны выполняться требования по безопасности, изложенные в эксплуатационной документации используемых средств поверки и каналов комплекса и общих требований электробезопасности («Правила технической эксплуатации электроустановок потребителей», ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009).

• 4.2 Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже 2-ой.

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

Условия в помещении аппаратной (серверной):

Примечание: При невозможности обеспечения нормальных условий, поверку проводят в фактических условиях эксплуатации. Условия поверки ИК на месте эксплуатации не должны выходить за пределы рабочих условий, указанных в технической документации на ИК и эталоны. В этом случае должны быть рассчитаны пределы допускаемых погрешностей И К и эталонов для фактических условий поверки.

5.2 Перед проведением поверки, средства поверки и вспомогательное оборудование

должны быть подготовлены к работе в соответствии с указаниями в эксплуатационной

документации.

• 6.1 Внешний осмотр

  • 6.1.1  При проведении внешнего осмотра проверить отсутствие механических повреждений составных частей каналов комплекса, видимых повреждений изоляции кабельных линий связи.

  • 6.1.2 Измерительные каналы, внешний вид компонентов которых не соответствует требованиям конструкторской документации, к поверке не допускаются.

  • 6.1.3 Убедиться, что надписи и обозначения нанесены на компоненты каналов комплекса четко и соответствуют требованиям проектной и конструкторской документации.

  • 6.1.4 Проверить наличие следующих документов:

• - действующее описание типа средства измерений и настоящая методика поверки;

• - действующие свидетельства о поверке первичных измерительных преобразователей входящих в состав измерительных каналов комплекса (при проведении периодической поверки).

• 6.2 Опробование

  • 6.2.1 Поверяемые каналы комплексов и эталоны после включения в сеть прогревают в течение времени, указанного в эксплуатационной документации.

  • 6.2.2 Опробование каналов комплексов проводят в соответствии с руководством по эксплуатации. Допускается совмещать опробование с процедурой проверки погрешности каналов.

  • 6.2.3 Подтверждение идентификации ПО утвержденному типу СИ

Операция «Подтверждение идентификации Г1О утвержденному типу СИ» состоит из следующих этапов:

• - определение идентификационного наименования программного обеспечения;

• - определение номера версии (идентификационного номера) программного обеспечения.

• 6.2.3.1 Определение идентификационного наименования программного обеспечения.

Для определения идентификационного наименования программного обеспечения каналов комплекса определяют идентификационные наименования его метрологически значимых программных компонентов:

• - встроенного программного обеспечения контроллера ПТК МПСА «Шнейдер Электрик» (далее ВПО контроллера ПТК МПСА «Шнейдер Электрик»);

• - внешнего программного обеспечения «ОРС Factory Server» (далее ПО «ОРС Factory Server»);

• - внешнего программного обеспечения «Proficy iFix ОРС Client» (ПО «Proticy iFix ОРС Client»);

  						/11/1 ГТ
  					4222-022-45857235-2020МП
  Изм.	Лист	№ до кум.	_			5

• - внешнего программного обеспечения «МВЕ Driver» (ПО «МВЕ Driver»);

Примечание: Внешнее ПО комплекса определяется проектом.

Для определения идентификационного наименования ВПО контроллера ПТК МПСА «Шнейдер Электрик» необходимо:

а) Для контроллера Modicon Quantum:

• - запустить ПО «OS Loader» (OS Loader.exe);

• - установить связь с контроллером пугем выбора коммуникационного протокола, по которому осуществляется связь (рисунок 1);

• - выбрать операцию «Upload OS from device» в открывшемся окне (рисунок 2).

  и Sduieider Electric O5Lodden Medbus Target

  - l'-~i ^X1

  [Hsfhr.Cldnr Hr-Ctrir OSt О.зНгг: ( nn ji-mntcotion PrntornI ~



  < Back | Had >   ] Ckga | Help

  Sdnada Elecinc OSLoacei

  Step 2 Rae» rated the T argot Devce

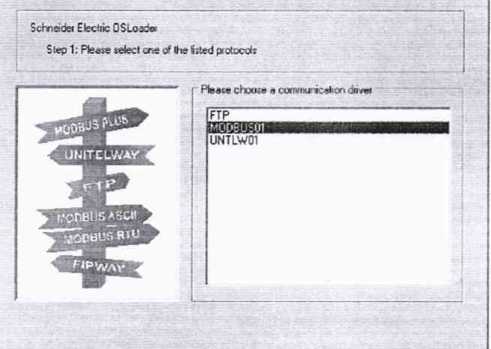

  а) выбор коммуникационного протокола

  Рисунок 1 - Установка связи с контроллером

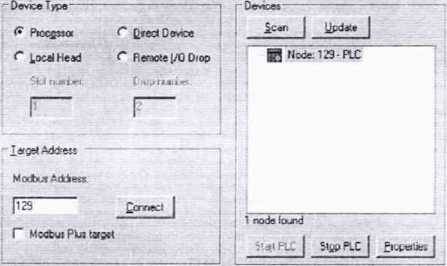

  б) ввод адресе устройства

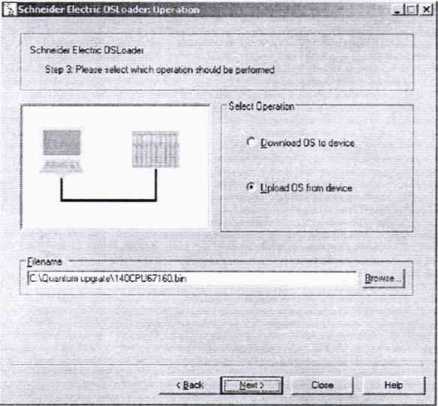

  Рисунок 2 - Выбор операции

б) Для контроллеров Modicon М340, М580:

• - запустить ПО «Unity Loader» (UnityLoader.exe);

• - выбрать коммуникационный протокол в выпадающем списке «Media» (на вкладке «Project»), по которому осуществляется связь (рисунок 3), если требуется ввести адрес в поле выпадающего списка «Address»;

• - установить связь с контроллером путем нажатия на кнопку с надписью «Connect»

• - перейти на вкладку «Firmware» в открывшемся окне (рисунок 4) в программе «Unity Loader».

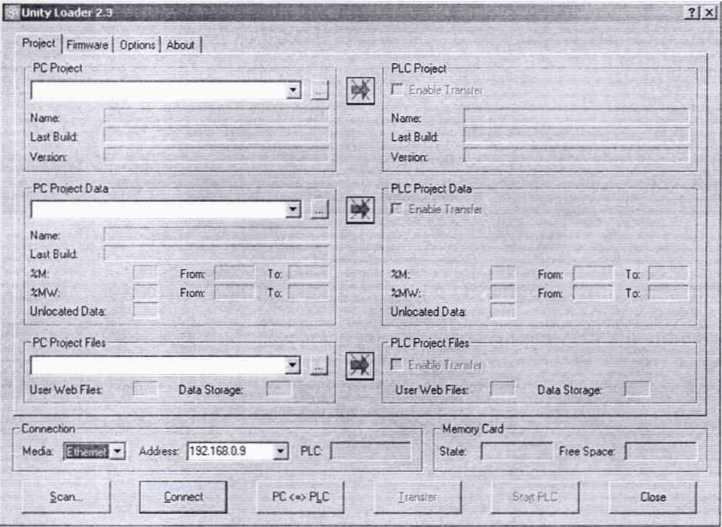

  Рисунок 3 - Установка связи с контроллером

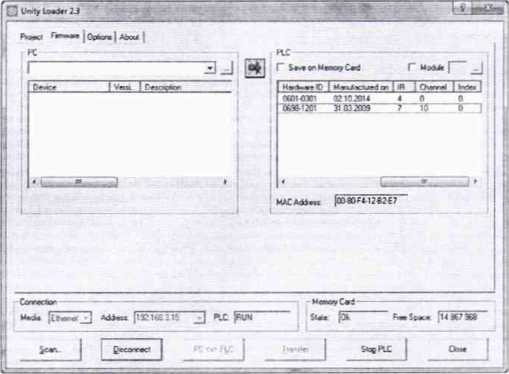

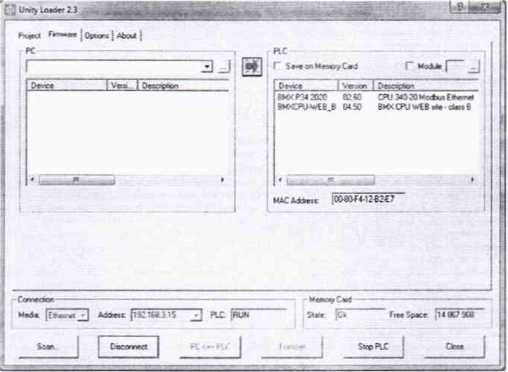

  Рисунок 4 - Идентификационное наименование ВПО контроллера комплекса «Шнейдер

  Электрик» (для контроллеров Modicon М340, М580)



  Изм.	Лист	№ ciokvm.	Поди.	Лата

  4222-022-45857235-2020МП

  Лист

Текущее идентификационное наименование ВПО контроллера комплекса «Шнейдер Электрик» при проведении периодической поверки должно соответствовать определённому при первичной поверке.

Идентификационное наименование ПО «ОРС Factory Server» отображается при запуске «OFS Client» (OFS Client.exe).

Для определения идентификационного наименования ПО «Proficy iFix ОРС Client» необходимо запустить ОРС PowerTool (OPCDidw.exe), выбрать пункт меню «Help->About Power Tool» (рисунок 7).

Для определения идентификационного наименования ПО «МВЕ Server» необходимо запустить МВЕ PowerTool (MBEDidw.exe), выбрать пункт меню «Help->About Power Tool» (рисунок 6).

• 6.2.3.2 Определение номера версии (идентификационного номера) программного обеспечения

Для определения номера версии программного обеспечения каналов комплекса определяют номера версий его метрологически значимых программных компонентов.

Для определения номера версии ПО комплекса «Шнейдер Электрик» определяют номера версий его метрологически значимых программных компонентов.

Для определения номера версии ВПО контроллера комплекса «Шнейдер Электрик» необходимо:

а) Для контроллера Modicon Quantum:

• - запустить ПО «OS Loader» (OS Loader.exe);

• - установить связь с контроллером путем выбора коммуникационного протокола, по которому осуществляется связь (рисунок 1);

• - выбрать операцию «Upload OS from device» в открывшемся окне (рисунок 2).

б) Для контроллеров Modicon М340, М580:

• - запустить ПО «Unity Loader» (UnityLoader.exe);

• - выбрать коммуникационный протокол в выпадающем списке «Media» (на вкладке «Project»), по которому осуществляется связь (рисунок 3), если требуется ввести адрес в поле выпадающего списка «Address»;

• - установить связь с контроллером путем нажатия на кнопку с надписью «Connect»

• - перейти на вкладку «Firmware» в открывшемся окне (рисунок 4) в программе «Unity Loader».

Текущая версия ВПО контроллера комплекса «Шнейдер Электрик» при проведении периодической поверки должно соответствовать определённому при первичной поверке.

Номер версии ПО «ОРС Factory Server» (далее - ПО «OFS») отображается при запуске «OFS Client» (OFS Client.exe) (рисунок 5).

Рисунок 5 - Идентификационное наименование ПО «ОРС Factory Server»

Для определения номера версии ПО «МВЕ Server» необходимо запустить МВЕ

PowerTool (MBEDidw.exe), выбрать пункт меню «Help->About Power Tool» (рисунок 6).

Power T ool for:

rcj MBE I/O Server v7.46d

© 2013 GE Intelligent Platforms, Inc. or its licensors. All rights reserved. Microsoft is a registered trademark of Microsoft Corporation. All other brands or names are property of their respective holders.

Рисунок 6 - Идентификационное наименование ПО «ОРС Factory Server»

Для определения номера версии Г1О «Proficy iFix ОРС Client» необходимо запустить

ОРС PowerTool (OPCDidw.exe), выбрать пункт меню «Help->About Power Tool» (рисунок 7).

Power T ool (or.

Proficy FIX OPC Clierrt Versiorv 7.46g

Copyright © 2015 GE Intelligent Platforms, Inc. or its licensors. All rights reserved. Microsoft is a registered trademark of Microsoft Corporation. All other brands or names are property of their respective holders

Рисунок 7 - Идентификационное наименование ПО «Proficy iFix OPC Client»

При проведении первичной и периодической поверок версии ПО должны быть не ниже указанных в описании типа СИ.

• 6.3 Определение метрологических характеристик

  • 6.3.1  Определение погрешности канала измерения силы постоянного тока (каналы вида 1,2)

    • 6.3.1.1 Отсоединить первичный преобразователь от входных клемм проверяемого канала.

    • 6.3.1.2  Подключить калибратор к проверяемому измерительному каналу. При подключении необходимо руководствоваться эксплуатационной документацией на калибратор.

    • 6.3.1.3 Последовательно подать от калибратора на вход канала пять значений входного тока (Ii), распределенных по диапазону (5 %, 25 %, 50 %, 75 %, 95 %).

    • 6.3.1.4 Для каждого значения Ii произвести отсчет результатов измерения в проверяемом канале по показаниям на дисплее АРМ. В случае отображения Ii на АРМ в виде измеряемой физической величины в инженерных единицах, зафиксировать ее значение. В случае отображения Ii на дисплее АРМ в виде цифрового кода (двоичного, десятичного, шестнадцатеричного), пересчитать код в значения физической величины по формуле (1):



      (1)

где А_из._м - измеренное значение физической величины, соответствующее заданному (текущему) значению входного тока;

Ащах - максимальное значение измеряемой в данном канале физической величины (выходного тока);

A_mj_n - минимальное значение измеряемой в данном канале физической величины (выходного тока);

л'_1ПМ - значение выходного кода, соответствующее заданному (текущему) значению входного тока;

*min - минимальное значение кода, соответствующее минимальному значению тока в диапазоне;

.Vnm - максимальное значение кода, соответствующее максимальному значению тока в

диапазоне

Рассчитать погрешности измерения по формулам (2) или (3):

(2)

где Yi - приведенная к диапазону измерений погрешность измерительного канала без учета первичного преобразователя;

- заданное значение физической величины, соответствующее заданному (текущему) значению тока;

' д — А

А,=            -X_N,                                                     (3)

\ ■ Них A_mjn j

где Ai -абсолютная погрешность измерительного канала без учета первичного преобразователя;

Xn - диапазон измерений физической величины для данного канала;

Пределы допускаемой приведенной погрешности измерительного канала с учетом первичного преобразователя определяют по формуле:

Y«,=±1,1V(Yi)²+(Yo)²>                                                       (⁴)

где уо - пределы приведенной погрешности первичного измерительного преобразователя, входящего в состав данного измерительного канала, %.

Пределы допускаемой абсолютной погрешности измерительного канала с учетом первичного преобразователя определяют по формуле:

&_ж=±\,\^²₊^_оу ,                                       (5)

где Д_о- пределы абсолютной погрешности первичного измерительного преобразователя, входящего в состав данного измерительного канала.

Результаты измерений и расчетов свести в таблицу А1 Приложение А.

• 6.3.1.5 Результаты поверки считаются положительными, если пределы допускаемой погрешности соответствующего измерительного канала с учетом первичного преобразователя находятся в пределах значений, указанных в описании типа.

  Изм.	Лист	№ ciokvm.	Подп.	Лата

  4222-022-45857235-2020МП

6.3.2 Определение погрешности канала, имеющего в составе термопреобразователь сопротивления (каналы вида 3)

• 6.3.2.1  Отсоединить термопреобразователь сопротивления от входных клемм поверяемого канала.

• 6.3.2.2 Подключить калибратор (магазин сопротивлений) к поверяемому измерительному каналу. При подключении необходимо руководствоваться эксплуатационной документацией на эталоны.

Установить на калибраторе (или магазине сопротивлений) последовательно пять значений сопротивления (Ri), соответствующее значению температуры (в соответствии с НСХ), распределенных по диапазону измерения температуры измерительного канала (5 %, 25 %, 50 %, 75 %, 95 %).

• 6.3.2.3 Для каждого установленного значения Ri произвести отсчет результатов измерения физической величины в проверяемом канале по показаниям на дисплее АРМ. В случае отображения Ri на дисплее АРМ в виде измеряемой физической величины в инженерных единицах, зафиксировать ее значение. В случае отображения Ri на АРМ в виде цифрового кода (двоичного, десятичного, шестнадцатеричного), пересчитать код в значения физической величины по формуле (1) и рассчитать абсолютную погрешность измерительного канала без учета первичного преобразователя по формуле:

A R ~ Ххм “ ^зад ’                                                                         О’)

где Т_МЛ« - измеренное значение температуры, соответствующее заданному (текущему) значению сопротивления, °C;

Т_Мб) - заданное значение температуры, соответствующее заданному (текущему) значению сопротивления, °C;

Пределы допускаемой абсолютной погрешности измерительного канала с учетом первичного преобразователя определяют по формуле:

Д_ИК=±1,17(Д_Й)^!+(Д_О)²,                                                   (7)

где До - пределы допускаемой абсолютной погрешности термопрсобразователя, входящего в состав данного измерительного канала.

Результаты измерений и расчетов свести в таблицу А1 Приложение А.

• 6.3.2.4 Результаты поверки считаются положительными, если пределы допускаемой погрешности соответствующего измерительного канала с учетом первичного преобразователя находятся в пределах значений, указанных в описании типа.

6.3.3 Определение погрешности канала цифро-аналогового преобразования в сигналы силы постоянного тока в диапазоне от 4 до 20 мА (каналы вида 4,5)

• 6.3.3.1 Отсоединить исполнительное устройство от выходных клемм поверяемого канала. Подключить калибратор в режиме измерения тока к поверяемому измерительному каналу. При подключении необходимо руководствоваться эксплуатационной документацией на калибратор.

• 6.3.3.2 Последовательно задать с дисплея АРМ не менее пяти значений управляемого параметра (инженерного значения), распределенных по диапазону управления (5%, 25%, 50%, 75%, 95%).

• 6.3.3.3 Для каждого заданного значения параметра выполнить измерение силы постоянного тока с помощью калибратора и рассчитать приведенную погрешность измерительного канала по формуле:



  •100%

(8)

где у1вых - приведенная погрешность измерительного канала, %;

1_ИЗМ - измеренное значение выходного тока, мА;

1зад - заданное значение выходного тока, мА;

Imax - максимальное значение выходного тока (20 мА);

I_min - минимальное значение выходного тока (4 мА).

Результаты измерений и расчетов свести в таблицу А2 Приложение А.

• 6.3.3.4 Результаты поверки считаются положительными, если пределы допускаемой погрешности измерительного канала находятся в пределах значений, указанных в описании типа.

7.1. Каналы комплекса считаются прошедшими поверку с положительным результатом, если погрешности измерительных каналов не выходят за установленные для них пределы.

(обязательное) Форма протокола поверки

Таблица А2

Пип
