СИГНАЛИЗАТОРЫ СОЛЕСОДЕРЖАНИЯ

ТИПА «СПС-01»

Методика поверки

АЖУ2.840.010 МИ

2017

Настоящая методика поверки распространяется на сигнализаторы солесодержания типа «СПС - 01» (далее - сигнализаторы), предназначенные для непрерывного измерения массовой концентрации солей в водных растворах в пересчете на хлорид натрия (солесодер-жание) и удельного электрического сопротивления таких растворов, а также выдачи сигнала превышение (падение ниже) заданного значения солесодержания или удельного электрического сопротивления и устанавливает методы и средства первичной и периодической поверок.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Определение метрологических характеристик:

основной относительной погрешности сигнализации

6.3

Да

Да

При получении отрицательного результата по какой-либо из операций поверка прекращается.

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки применяются средства, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

5, 6.2, 6.3

Рабочий эталон второго разряда кондуктометр лабораторный КЛ-С-1 (Per. №46635-11).

Диапазон измерений УЭП от 0,0001

См/м до 100 См/м, 8=0,25 %

5,6.2

Тераомметр ТО-3

Номинальное напряжение до 30 В-А от 0,9-103 до 1,6-1015 Ом

5,6.2, 6.3

Вольтметр универсальный В7-54М (Per. № 50973-12)

Диапазон измерений напряжения постоянного тока от 0,1 до 1000 В; диапазон измерений напряжения переменного тока от 0,1 до 750 В.

5,6.2, 6.3

Источник питания PSW7 30-36

Выходное напряжение до 80В, ток нагрузки от 7,2 до 100А

5,6.2, 6.3

Лабораторный автотрансформатор ЛАТР-1М

Диапазон регулировки напряжения от 0 до 240 В;

6.2, 6.3

Кондуктометр-солемер МАРК-

602 (Per. №25807-16)

Диапазон измерений УЭП: от 0 до 20000 мкСм/см, диапазон измерений солесодержания в пересчете на хлористый натрий от 0 до 10000 мг/дм3

6.2, 6.3

Термометр лабораторный ТЛ-4, (per. № 303-91)

Диапазон измерения (0 - 50) °C, цена деления 0,1 °C

6.2, 6.3

Поверочные растворы (аттестованные смеси) натрия хлористого в воде (Приложение В)

Аттестованные значения в диапазоне установки порогов сигнализации, относительная погрешность аттестованного значения ±1%

Примечание - Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик сигнализаторов с требуемой точностью, допущенных к применению в Республике Армения и (или) в Российской Федерации.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 К проведению измерений при поверке сигнализаторов и обработке результатов измерений допускаются лица, имеющие достаточную квалификацию и опыт работы в области аналитической химии, прошедшие необходимый инструктаж по технике безопасности.

  • 3.2 При проведении поверки должны соблюдаться требования техники безопасности: при работе с химическими реактивами по ГОСТ 12.1.007-76 и ГОСТ 12.4.021-75; при работе с электроустановками по ГОСТ Р 12.1.019-2009 и ГОСТ 12.2.007.0-75.

  • 3.3 При осмотре должны быть приняты меры, предохраняющие открытые приборы от попадания в них пыли и влаги.

  • 3.4 Помещение, в котором осуществляется поверка, должно соответствовать требованиям пожарной безопасности и иметь средства пожаротушения по ГОСТ 12.4.009-83.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 Условия окружающей среды:

  • - температура окружающего воздуха (25 ± 10) °C;

  • - относительная влажность (65 ±15) %;

  • - атмосферное давление (0,101 ± 0,004) МПа.

  • 4.2 Параметры тока:

  • - напряжение питания (220 ± 11) В;

  • - частота тока питания (400 ± 12) Гц.

  • 4.3 Параметры воды:

  • - температура (20 ± 5) °C;

  • - давление не более 10 МПа

  • 4.4 Не допускается наличие следующих факторов: вибрация, удары, тряска, посторонние магнитные поля.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Промыть рабочую полость датчика дистиллированной водой, затем тщательно высушить сухим сжатым воздухом. При этом не допускается применение других источников тепла. О чистоте промывки датчика следует судить по сопротивлению его чувствительного элемента или удельной электрической проводимости воды. Сопротивление (удельная электрическая проводимость ) чувствительного элемента отмытого датчика при протекании через него воды должно оставаться неизменным в течении одной минуты. В качестве нуль -индикатора использовать кондуктометр лабораторный КЛ-С-1.

  • 5.2 Собрать схему электрическую соединений согласно Приложениям А, если прибор предназначен для сигнализации по солесодержанию, или Б, если прибор предназначен для сигнализации по УЭС, не включая напряжения питания.

  • 5.3 Проверить электрическое сопротивление изоляции цепей датчика согласно РЭ (раздел 2.2).

  • 5.4 Проверить электрическое сопротивление изоляции цепей преобразователя ПСБ01 согласно РЭ (раздел 2.2).

  • 5.5 Собрать установку для приготовления поверочных растворов согласно Приложению В (Рис.В1).

Все соединения между элементами установки произвести стеклянными и резиновыми трубками минимальной длины. Все элементы установки и соединительные трубки предварительно обмыть и обезжирить для исключения выделения загрязнений при повышенной температуре.

  • 5.6 Приготовить поверочный раствор, соответствующий установленному для поверяемого экземпляра порогу сигнализации, по методике Приложения Г.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1. Внешний осмотр
  • 6.1.1 При проведении внешнего осмотра должно быть установлено:

  • - соответствие комплектности представленного в поверку сигнализатора прилагаемой документации;

  • - отсутствие механических повреждений, влияющих на работоспособность и нормированные метрологические характеристики;

  • - наличие четких обозначений условного наименования, товарного знака предприятия-изготовителя, номера прибора по системе нумерации предприятия-изготовителя и года выпуска.

6.2 Опробование
  • 6.2.1 Обеспечить полное заполнение водой погружных датчиков, или проток контролируемой воды через проточный датчик, убедиться в отсутствии утечки контролируемой воды.

  • 6.2.2 Подать напряжение питания и прогреть сигнализатор в течение 2 ч.

  • 6.2.3 Проверить исправность сигнализатора, для чего к контактам Зс, 4с преобразователя подать напряжение (27 ± 3) В от сети двухполупериодного выпрямленного тока от постороннего источника, при чем при подаче на контакт 4с полярности «плюс» на выходе преобразователя должен быть сигнал «срабатывание», или «отпускание» - при изменении подаваемого напряжения, независимо от значения контролируемого параметра в диапазоне сигнализации. После чего сигнализатор готов к поверке.

6.3 Определение метрологических характеристик

Определение погрешностей экземпляров сигнализаторов проводят при значениях порогов срабатывания, установленных для этих экземпляров. Диапазоны установки порогов сигнализации приведены в табл. 3.

  • 6.3.1 Определение основной погрешности сигнализатора при заданных значениях порогов сигнализации по солесодержанию.

Таблица 3

Тип датчика ДСВ

Значение постоянной датчика,

(К, м’1)

Диапазон установления порогов срабатывания сигнализации

солесодержания

(С, мг/дм3)

УЭС (р, Ом м)

20 и 24

0,2

2-8

5-35

3000 - 4000

21 и 25

2

3-16

5-35

300 - 2000 1500-4000

22 и 26

20

20-80

50-350

200- 1000

23 и 27

200

200 - 800

500 - 3500

3-20

  • 6.3.1.1 Собрать схему электрическую подключения преобразователя ПСБ01 для определения основной относительной погрешности солесодержания сигнализатора согласно приложению А, а для определения основной относительной погрешности УЭП собрать схему согласно приложению Б.

  • 6.3.1.2 Раствор необходимой концентрации, равной установленному порогу сигнализации (С,„ мг/дм3), поместить в бутыль-смеситель (6 на схеме Приложения В,рис.В1) Из склянки с помощью насоса прогнать через датчик проточного типа по замкнутому контуру. Датчики погружного исполнения предварительно поместить в сосуд, вход и выход которого подключить к трубопроводу контура.

Для поддержания постоянной температуры раствор пропустить через термостат, установленный перед датчиком, контролировать температуру раствора на входе и выходе датчика.

  • 6.3.1.3 Добиться срабатывания сигнализации сигнализатора плавным изменением солесодержания контролируемого раствора добавлением к нему дистиллированной воды (например, для сигнализации при понижении) из бутыли 1 или концентрированного раствора NaCl (например, для сигнализации при повышении) из бутыли 5.

Измерить солесодержание (Со, мг/дм3) раствора, при котором произошло срабатывание, кондуктометром-солемером МАРК-602. При этом следует выбирать такое исполнение кондуктометра, погрешность которого меньше погрешности поверяемого прибора в 2 и более раз.

  • 6.3.1.4 Рассчитать значение основной относительной погрешности сигнализатора (8, %) по формуле (1)

6 = ^-^-100 с„

(1)

  • 6.3.2 Определение основной погрешности сигнализатора при заданных значениях порогов сигнализации по удельному электрическому сопротивлению (р, Омм).

  • 6.3.2.1 Рассчитать значение УЭП (%, См/м), соответствующее установленному для данного экземпляра прибора порогу сигнализации по формуле (2)

Х = ;                                      (2)

  • 6.3.2.2 По таблице Д1 Приложения Д определить значение массовой концентрации поверочного раствора, соответствующее порогу сигнализации по УЭС (рп, Ом м). Приготовить поверочный раствор натрия хлористого в воде в соответствии с Приложением Д с наиболее близким значением массовой концентрации.

  • 6.3.2.3 Действуя, как описано в 6.3.1, измерить значение УЭС (р0, 0м м) раствора, при котором произошло срабатывание, кондуктометром-солемером МАРК-602. При этом следует выбирать такое исполнение кондуктометра, погрешность которого меньше погрешности поверяемого прибора в 2 и более раз.

  • 6.3.2.4 Рассчитать значение основной относительной погрешности сигнализатора (3, %) по формуле (3)

6 =       100                           (3)

Рп

7. Оформление результатов поверки
  • 7.1 Оформить результаты поверки протоколом по форме, приведенной в приложении Е.

  • 7.2 Положительные результаты поверки датчика оформляют свидетельством о поверке в соответствии с приказом Минпромторга РФ № 1815 от 2 июля 2015 г. или вносят запись в паспорт датчика. Знак поверки наносят на свидетельство о поверке или на паспорт датчика.

  • 7.3 Результаты поверки считаются отрицательными, если при проведении поверки установлено несоответствие хотя бы по одному из пунктов настоящей методики.

  • 7.4 Отрицательные результаты поверки оформляют выдачей извещения о непригодности.

Схема электрогидравлическая подключения сигнализаторов солесодержания типа "СПС - 01" для опробования и определения основной относительной погрешности по солесодержанию

Напряжение и частота тока питания для данных поверяемых преобразователей: 220В / 400Гц или 127В / 50Гц

Q-Выключатель

PF-Частотомер

PW-Ватметр

РА-Ампарметр t’-Термометр PV1 ,Р\/2-Вольтметр ХР1-Колодка ножевая ДО-Образцовый прибор КО-Кондуктометр КП-С-1 T-Лабораторный автотрансформатор G-Источник питания PR1,PR2-OMMeTp

Е1,Е2-Зажим

XT-Колодка датчиков

220В < 4Г0

127 В < 5

Насос )

Бутыль

смеситель

Группа проводов, предназначенных для выполнения электрических соединений Соединения произвести проводом с сечением жилы 0,5 - 0,75 мм

Схема электрогидравлическая подключения сигнализаторов солесодержания типа "СПС - 01" для опробования и определения основной относительной погрешности по УЭС

С.

Гг

Е1 Z-.................-X

, •; Термостат ' рр

ДО

Контролируемый параметр УЭС

Датчик типа ДСВ

Преобразователь сигнализирующий типа ПСБ01

Q-Выключатель

РУ-Частотомер

Г-Термометр

PV1-Вольтметр

ХР1 ,ХР2-Колодка сигнализируквдего преобразователя (соединителя РП14-ЗОД;

Т          ДО-Обрззцозый прибор

КО-Кондуктометр КЛ-С-1

Т•Лабораторный автотрансформатор

G-Источник питания

РК1,РР.2-Омметр

Е1.Е2-Зажим

, XT-Колодка датчиков

ПРИЛОЖЕНИЕ В

СХЕМА УСТАНОВКИ ДЛЯ ПОЛУЧЕНИЯ ВОДНЫХ РАСТВОРОВ NaCI

  • 1- бутыль для дистиллированной воды вместимостью до 50 дм3

  • 2- ионообменный фильтр

  • 3- бутыль для обессоленной воды вместимостью до 50 дм2

  • 4- бюретка для дозировки концентрированного расствора

  • 5- бутыль для концентрированного расствора вместимостью 1дм"

  • 6- бутыль-смеситель вместимостью 6дм ’

  • 7- 10-вентили

Рис.131

Продолжение приложения В

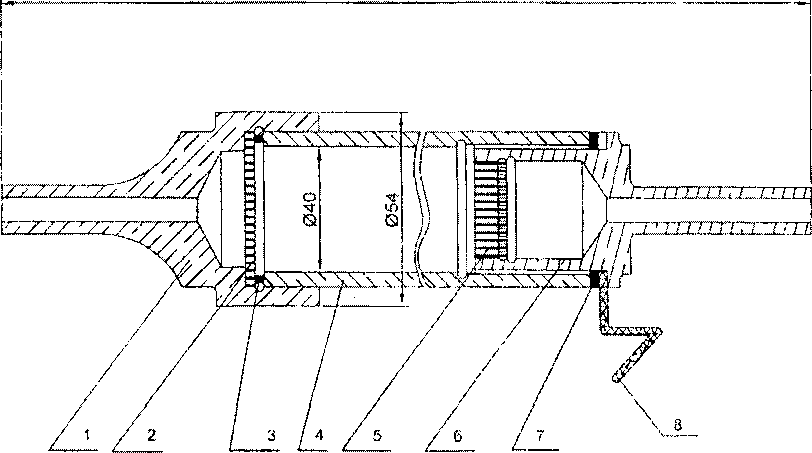

ЛАБОРАТОРНЫЙ ФИЛЬТР

645

1-наконечник; 2-сетка; 3-прокладка

4-трубка; 5-сетка, 6-наконечник;

7-прокладка; 8-скоба

Рис.В2

Приложение Г

Методика приготовления поверочных растворов натрия хлористого

1. Назначение и область применения методики

Методика устанавливает порядок приготовления поверочных растворов натрия хлористого с солесодержанием от 0,2 до 4000 мг/дм3 для поверки сигнализаторов типа «СПС-01».

2. Метрологические характеристики

При соблюдении всех регламентированных условий пределы допускаемой относительной погрешности поверочных растворов не превышают ±1,0 %

3. Средства измерений, вспомогательное оборудование, реактивы и материалы
  • 3.1 Средства измерений

  • - весы лабораторные с максимальным пределом взвешивания не более 150 г, класс точности высокий (II) по ГОСТ Р 53228-2008, пределы допускаемой погрешности не более ±1,0 мг;

  • - колбы мерные 1-500-2,1-1000-2 по ГОСТ 1770-74;

  • - пипетки с одной отметкой 1-2-1, 2-2-2, 2-2-5, 2-2-10, 2-2-20, 2-2-25,2-2-50, 2-2-100, 2-2-200 по ГОСТ 29169-91;

  • - цилиндры мерные 1-10-2,1-25-2,1-50-2 по ГОСТ 1770;

  • - термометр лабораторный ТЛ-4, диапазон измерения (0-50) °C, цена деления 0,1 °C, per. № 303-91.

  • 3.2 Вспомогательное оборудование

  • - стакан Н-1-100 ТХС по ГОСТ 25336-82;

  • - муфельная печь.

  • 3.3 Реактивы

-вода дистиллированная ГОСТ 6709 - 72;

  • - натрий хлористый «х.ч.» ГОСТ 4233 - 77.

4. Подготовка реактивов
  • 4.1 Подготовка дистиллированной воды

Дистиллированную воду обессолить, пропуская ее через ионообменный фильтр, для чего: лабораторный фильтр (Приложение В,рис.В2 ) загрузить смешанной шихтой, состоящей из катионита КУ-2 и анионита АВ-17 в рабочих формах. Скорость фильтрации должна находится в пределах 15-30 л/ч для фильтров с внутренним диаметром (бвн=40мм), температура воды от 18 до 22°С.

Подготовка ионитов для загрузки в фильтр производится следующим образом:

  • - катионит КУ-2 замочить на 1-2 ч. в дистиллированной воде, после чего произвести отмывку катионита дистиллятом до нейтральной реакции по метилоранжу;

  • - анионит АВ-17 отмыть дистиллятом до нейтральной реакции по фенолфталеину;

-отмытые иониты смешать в объемном соотношении 1:1 и приготовленную смешанную шихту хранить под водой в герметично закрывающейся стеклянной банке.

Для загрузки необходимо:

  • - одеть на верхний и нижний штуцера фильтра резиновые шланги;

  • - отвинтить верхнюю крышку фильтра;

  • - тщательно промыть фильтр и шланги дистиллятом;

  • - заполнить фильтр до половины дистиллятом;

-загрузить подложку, предварительно обезжиренную бензином марки Б-95 и отмытую горячим дистиллятом до полного отсутствия масла в пробах промывных вод.

Загружать смешанную шихту следует путем переливания ее с водой из банки с одновременным сливом воды через нижний штуцер, объем смешанной шихты, необходимой для загрузки в фильтр, приблизительно равен 400мл;

- установить верхнюю крышку на место и затянуть ее.

Для получения обессоленной воды необходимо открыть вентиль 7 и обеспечить проток воды через фильтр.

Качество полученной обессоленной воды контролируют кондуктометром КЛ-С-1 или кондуктометром-солемером МАРК-602.

Значение солесодержание очищенной воды, используемой для приготовления поверочных растворов с массовой концентрацией от 1 до 10 мг/дм3 включительно, не должно превышать 0,01 мг/дм3, используемой для приготовления растворов свыше 10 мг/дм3 - 0,1 мг/дм3'

Значение удельной электрической проводимости, очищенной воды, используемой для приготовления поверочных растворов в диапазоне от 500 Омм (20 -10'4 См/м) до 4500 Омм (2,22 -10'4 См/м) не должно превышать 0,02 ТО'4 См/м, а в диапазоне ниже 500 Ом м (более 20 ТО'4 См/м) - 0,2-10'4 См/м.

  • 4.2 Подготовка натрия хлористого

Необходимую массу натрия хлористого, помещенного в фарфоровую чашку, высушить в муфельной печи при 150 °C

5 Процедура приготовления поверочных растворов - аттестованных смесей (АС)
  • 5.1 Приготовление АС с массовой концентрацией NaCl от 100 до 2000 (для поверки сигнализаторов с датчиками ДСВ22, ДСВ23, ДСВ26, ДСВ27).

Навеску прокаленного NaCl массой 100 мг, измеренную на весах с погрешностью не более 1 мг, помещают в мерную колбу вместимостью 1 дм3 и добавляют обессоленную воду до половины объема. Добиваются полного растворения навески, встряхивая колбу, и доводят объем раствора до метки обессоленной водой. Получают раствор с массовой концентрацией 100 мг/дм3. Аналогично готовят АС с большей массовой концентрацией.

  • 5.2 Приготовление АС с массовой концентрацией NaCl от 0,4 до 80 мг/дм3 (для поверки сигнализаторов с датчиками ДСВ20 - ДСВ22, ДСВ24 - ДСВ26).

Мерными пипетками отбирают аликвоты АС, приготовленных по 5.1, помещают в мерную колбу вместимостью 1 дм3. Используют мерные пипетки вместимостью, равной объему отбираемой аликвоты. Доводят объем раствора до метки обессоленной водой. Получают АС с массовой концентрацией NaCl (С, мг/дм3) значение которой рассчитывают по формуле

Примеры приведены в табл. 4

Таблица 4

Массовая концентрация NaCl в исходной АС,

(Сиск, мг/дм3)

Объем аликвоты, вместимость пипетки

(Va=Vn, см3)

Массовая концентрация NaCl в приготовленной АС,

(С, мг/дм3)

900

100

90

800 (400)

100 (200)

80

500

100

50

400 (200)

100 (200)

40

800

20

16

200(100)

50(100)

10

400

20

8

200

20

4

100

20

2

800

2

1,6

100

10

1

6. Требования безопасности

По степени воздействия на организм человека вредные вещества, необходимые для приготовления поверочных растворов, отнесены к четвертому классу опасности по ГОСТ12.1.007-76.

7. Требования к квалификации исполнителей

К приготовлению поверочных растворов допускаются лица, имеющие специальное образование и опыт работы с химическими реактивами.

8. Требования к упаковке и маркировке

Поверочный раствор поместить в колбу с пришлифованной пробкой. На колбу нанести маркировку с указанием солесодержания.

9. У слови я хранения

Поверочные растворы подлежат использованию в день приготовления.

ПРИЛОЖЕНИЕ Д

(справочное)

ПЕРЕВОД УЭП РАСТВОРА ПРИ ТЕМПЕРАТУРЕ 25 °C В ЭКВИВАЛЕНТНОЕ СОЛЕСОДЕРЖАНИЕ NaCl

Таблица Д/                                      ____________ мг/дмг’

УЭП, мкСм/»

0,000

«юьм

0,002

v.003

0,004

0,005

0,006

0,007

0,008

.. W.

0,100

0.0208

0,0213'.

0,0217

0,0222

0,0227

0,0231

0,0236

- 0,0240

6,0245

" 0,0230

0,110

0,0254

0.0264

0,0268

0,0273

0,0277

0,0282

0,0287

0,0291

>0,0296

0,120

0,0301

L-W1S:;

0,0310

. 0,0314

0,0319

0,0324

0,0328

ДОЗЗЗ,-

0,0338

0-0342

0,130

0,0347

• 0,0351-

0,0356

' 0,0361

0,0365

0ДО70-

0,0375

О.О37Ч

0,0384

./0,0388

0.140

0.0.393

0,0398*

0,0402

0,0407

0,0412

0,0416

0,0421

0,0425

0,0430

0.0435

0,150

0,0439

0.0444

0,0449

0,0453

0,0458

0,0462

0,0467

•■0,0472.

0,0476

0,0481

0.160

0.0486

■ (ЦЙ904'

0,0495

0,0499

О.Й504

0,0509 ■■

0,0513

-‘(J,'0518-

0,0523

0.0527

0,170

0.0532

0,0536

.....

0,0541

0.0546

0,0550

0,0555

0,0560

0.0564

0,0569

0,0573 .

0,180

0,0578

0,0587

0,0597

0,0601

0,0606

0,0610

0,0615

■ 010620.

0,100

0,0624

аобй.

0,0634

0,0638

0.0643

0,0047

0.0652

:0,0657-1

0,0661

' 0.0666

0,200

0.0671

0,0675^

0,0680

0,0684

0,0689

0,0694

0,0698

0.0703

0,0708

0,0712

0.210

0.0717

0,0722.

0,0726

■ 0,0731

0,0735

, 0,0740: .

0,0745

0,0749

0,0754

0.0759

0,220

0,0763

0.0768

0,0772

0,0777

0,0782

■0,07861

0,0791

0,0796

0.0800

"0,0805

0,230

0.0809

Г 0,0814

0,0819

0,0823

0,0828

0,0833 -

0,0837

' 0;0842

0.0846

0,0851

0,240

0,0856

0.0860

0.0865

0,087(1

0,0874

6,0879-

0,0883

'0,0888

0,0893

0,089?

0.250

0.0902

0.0907

0,0911

0,0916

0,0920

0,0925

^0930.....

0,0934

0,0939

0,0944

0.260

0.0948

Ж

0,0957

АЖ;

0.0967

0,0971

0,0976

0.09Ы

0,0985

0,0990’

0,270

0,0995

0,0999'

0,1004

0,1008

0,1013

0.1018

0,1022

0.102Т-

0,1032

олозй ■

0.280

0,1041

0,10457-

0,1050

0.1055 1

0,1059

0J064>.

0,1069

0,1073 -'

0,1078

0Д082

0.290

0,1087

0,1092

0,1096

0,110)

0,1106

0.1 НО

0,1115

0.1119

0.1124

0,1129,

0.300

0.1133

0.1138 1

0.1143

0,1147,

0,1152

■ 0,11561

0,1161

0,1166

0.1170

0Л175

0,310

0,1180

6Л1мч

0,1189

АН9Г

0,1198

0,1203

0,1207

0,1212

0.1217

- 0,1221

0.320

0,1226

0,1231?.

0,1235

■ 0,1240

0.1244

0,1249

0,1254

0,1258

0.1263

0.1268

0,330

0,1272

•0,1277

0,1281

0,1286

0,1291

''•Wr

0,1300

0.1305

6.1309

■ 0,1314

0,340

0,1318

0,1323

0,1328

0,1332

0,1337

■ 0,1342

0,1346

"™Й351

0.1356

0.1360

0,350

0,1365

?Ь.1369'>’

0,1374

0.1379

0,1383

0,1388

0,1393

0,1397*.

0,1402

0,1406

0,360

0.1411

''0,1416.

0,1420

0.1425

0.1430

0,1434

0,1439

0,1443

0.1448

0.1453

0,370

0,1457

0.1462

0,1467

0.1471

0,1476

0.1481

0,1485

0,1490 •-

0.1494

‘0Л499

0.380

0,1504

0Л5081-

0,1513

03518

0,1522

0,1527

0,153)

0.1536?-

0,1541

0.1545

0,390

0,1550

0.1555

0,1559

0,1564

0,1568

0.1573

0,1578

.0,1582,-

0,1587

.-.0,1592

0.400

0,1596

0,1601'-1

0,1605

0.1610

0,1615

0.1619

0.1624

.'■0,162^

0,1633

Нет-

0.410

0,1643

0,1647

0,1652

РЬ,165б"

0,1661

■o;i666

0.1670

•0.1675

0.1680

0Л 684

0,420

0.1689

0,1693

0,1698

ОЛ7ОЗ' 1

0,1707

0,1712

0,1717

0,1721

0,1726

0,1730

0,430

0.1735

А.П4(к.

0,1744

0,1749

0.1754

'• 0,1758

0,1763

0,1768

0,1772

0Л777

0.440

0,1781

0.1786

0,1791

0,1795

0,1800

0.I8O5

0,1809

0.1314

0.1818

0 1823

0,450

0,1828

0,183'2: -1

0,1837

0,1842

0,1846

0,1851

0,1855

0,1860

0,1865

0.1869

0.460

0.1874

■0,1879

0,1883

.0,1888

0,1893

•0,1897 ■'

0.1902

0,1906

0.1911

„0,1916

0.470

0,1920

' 0,1925'■

0,1930

0,1934

0.1939

6.1943-

0.1948

. 0Д953'

0,1957

■'9,1962-

0,480

0,1967

0,1971

0.1976

0.J9SJ

0.1985

10,-1990.

0.1994

0.1999s'

0,2004

г.:Д2008'

0,490

0,2013

0,2018

0,2022

0,2027

0,2031

0.2036

0.2041

0,2045

0,2050

-0,2055

0,500

0.2059

0,2064

0,2068

0,2073

0,2078

0.2982

0.2087

0.2092

0,2096

0,2101

0,510

0,2106

02110

0.2115

0,2119

0.2124

<Л2129

0,2133

0,2138

0,2143

0.214"

0.520

0,2152

0.2156

0,2161

"дййг1

0,2170

0,2175

0,2180

0,2184

0.2189

0,2194

0,530

0,2198

■0,2203

0,2207

0,2212

0,2217

0,2221

0,2226

0.2231

0,2235

0.2240

0,540

0,2244

0,2249

0,2234

0,2258

0.2263

0,2268'

0.2272

0,2277-

0,2281

0,2286

0.550

0.2291

0.2295

0,2300

0,2305

0,2309

•0,2314

0.2319

0,2323

0.2328

0.2332

0,560

0,2337

0,2342

0,2346

0.2351

0,2356

0,2360

0,2365

0,2369

0,2374

0,2379

0.570

0,2383

: 0.2388 ■

0,2393

0,2397,-

0,2402

('•,2407

0.2411

'"'o^iiT

0.2420

0.2425

0,580

0.2430

0-^4

~0.2439

0,2444

0,2448

.. 0,2453 '

0,2457

0,2462--

0,2467

■0,2471

0,590

0,2476

0.2481

0,2485

0;2490

0,2495

0,2499

0,2504

0.2508

0.2513

0.2518

Продолжение таблицы Д1

УЭП, мкСм/см

0,000

0,002

0,003 .

0,004

0,005

0,006

0,007

0.008

Р.009

0,600

0,2522

•0.2527

0,2532

0,2536

0,2541

0.2545

0,2550

0.2555

0,2559

0,2564

0,610

0,2569

*702573 •.

0,2578

0,2583

0,2587

0,2592

0,2596

Шт/

0,2606

02610

0,620

0,2615

0,2620

0,2624

.0,2629

0,2633

0.2638

0,2643

'03Й7

0,2652

0.2657

0,630

0,2661

0,2666

0.2671

Д2675

0,2680

0.2684

0,2689

Ч2694---

0,2698

-’0,2703.'

0.640

0,2708

0,2712

0,2717

’:;012721«

0,2726

0.2731

0,2735

0,2740

0,2745

0,2749

0,650

0,2754

0,2759

0,2763

0.2768

0.2772

0,2777

0,2782

'<О,-2786<-

0,2791

0,2796

0,660

0,2800

0,2805

0,2809

0,2814

0,2819

0,2823

0,2828

02833'

0,2837

>02842

0,670

0,2847

0,2851

0,2856

0,2860

0,2865

0,2370

0,2874

.028797

0,2884

O.2S88 •

0,680

0,2893

0.2897

0,2902

0,2907

0,2911

039I6;--

0,2921

0,2925

0,2930

М2935.

0,690

0,2939

■ 43,2944.

0,2948

- 02953'.

0,2958

0.2967

0,2976

0.2981

0,700

0,2985

0,2990

0.2995

* 0,29991-

0,3004

0.3009

0,3013

0,3018

0,3023

0.3027

0,710

0,3032

0.3036

0,3041

:'0304б

0,3050

0 3055

03060

0,3064

0,3069

0.3074

0,720

0,3078

0,3083.

03087

.0,3092

03097

0,3101.

0,3106

. 0,3111

03115

■ 0,3120

0,730

0,3124

0,3129

03134

03138

0,3143

"0,3148; ’

0,3152

’03157.''

0,3162

03166

0.740

0,3171

ww

0,3180

0,3185

0,3189

0,3194

0,3199

0.3203

0,3208

"03212

0,750

0,3217

0,3226

03231

03236

03240

03245

03250

0,3254

«03259

0.760

0,3263

•4-0,3268

0,3273

0.3277

0,3282

0,3287

0,3291

«0,3296.

03300

f-:03305-

0,770

0.3310

0,3314

0,3319

0,3324

0,3328

озззз.

0,3338

0.3342

0,3347

0,3351

0.780

0,3356

«0,3361

0,3365

0.3370

0,3375

ТоТзЖ'

0.3384

03389

0,3393

0.3398

0,790

0.3402

.'■.0,3407, ■

03412

0,3416

0,3421

:■ 0,3426 ;

0,3430

0.3435

0,3439

0,3444

0,800

0.3449

Л 0,3453:

0,3458

0.3463

0,3467

• 03472-;

0,3477

•'ДШи

0,3486

• 0,3490"

0.810

0,3495

>03500 ■

0,3504

0,3509

0,3514

0.3518

0.3523

'’03528-

03532

4'03537

0,820

0.3541

ШЯ6 ■

0,3551

03555

0.3560

0,3565

03569

'0,3574

03578

'■43583'

0,830

0,3588

0,3592

03597

03602

03606

03611

0,3616

03620

0,3625

«03629

0,840

0,3634

0.3639

0.3643

0,3648

0,3653

0,3657

0.3662

- 0,3667.

0.3671

0,3676

0,850

0,3680

0.36S5

0,3690

03694

0,3699

'■ 03704' ’

03708

■>0,3713

03717

Г; 03722 '.

0.860

0,3727

•:-0,3731

0,3736

0.3741

0,3745

0,3750

0,3755

■'03759 '

0,3764

0.3768

0,870

0,3773

•',■0'3778

03782

0,3787

0.3792

0,3796

03801

0,3806 ‘

0,3810

0,3815

0,880

0,3819

' 0.3'824 ••

0,3829

0,3833

0.3838

03843 ;

03847

03852

0,3856

,0.3861,

0.890

0.3866

>03870

0,3875

0,3880

0.3884

03889.'.

0,3894

0,3898

03903

0,900

0,3912

03917

0,3921

■0.3926

0,3931

‘ 0'3935

03940

. 0,3945

0,3949

: 0,3954

0,910

0,3958

203963-’-

03968

0.3972

0.3977

0,3982

03986

- ’03991.

0,3995

•04000

0,920

0,4005

0,4009 •

0,4014

0,4019 •

0,4023

0,4028

0,4033

■ 0,4037 '

0,4042

«0,4046;

0,930

0,4051

0.4056

0,4060

-'040651

0.4070

0,4074

0,4079

0,4084 ■

0,4088

0,4093

0,940

0,4097

ГоЖГ

0,4107

0,4111

0,4) 16

0,4121

0,4125

0.4Г30",

0,4135

«О,4139 >

0,950

0,4144

0,4148

0,4153

0.4158

0,4162

• 0,4167 ••

0.4172

0,4176

0,4181

(J.4185

0.960

0,4190

0,4195

0,4199

0,4204

0,4209

0.4213

0,4218

.0.4223

0,4227

' 0,4232

0,970

0,4236

0.4241

0,4246

0,4250

0,4255

0,4260

0,4264

0,4269

0,4274

' 0,4278

0,980

0.4283

0.4287

0,4292

0,4297

0,4301

0,4306

0,4311

Q.4315

0,4320

0,4325

0,990

0,4329

0,4334

0,4338

0.4343

0,4348

0.4352

0,4357

0,4362

0,4366

0.4371

УЭП, .мкСм/см

0,00

• 0,01

0,02

0,04

0,05.

0,06

0,07

0,08

,Л.0,р9«

1.00

0,438

0,442 .

0,447

> 0,451 ‘

0,456

0,461 -'

0.465

0;470

0,475

-W-

1,10

0,484

Was'-'

0,493

0.49S

0,502

0,507 -

0,512

0,516

0,521

0,526

1.20

0,530

'.0.535-

0.540

0.544

0,549

0,558

0.563

0,567

1,30

0.577

0,581

0,586

0,591

0,595

-0,600' •

0,604

0,609

0,614

.0,618

1,40

0,623

-10.628

0,632

0,637

0,642

0.646

0,651

0.655

0,660

0,665

1,50

0,669

0,674

0,679

0,683

0,688

0,693-

0.697

0.702

0,706

•, 0,711'

1,60

0,716

0320/

0,725

■ 0,730

0.734

0,739ч>

0,744

0.748

0.753

U,757

1,70

0.762

0.767

0.771

0,776

0,781

0,785

0,790

0.795

0,799

0,804

1,80

0,808

0,813

0,818

0,822

0,827

0,832'.

0,836

■< оз4гу

0.846

1.0,850?

1.90

0,855

0,860

0,864

0.869

0,873

-0,878

0.883

0,892

Ш897

2.00

0,901

0.906

0,911

0,915

0,920

0,924

0.929

0.934

0,938

«0,943'- •'

2,10

0.948

■0352

0.957

0,962

0,966

0,971

0.976

0,980

0,985

0389

2,20

0.994

' 0,999.

1,003

•1.008

1,013

1,017

1.022

1,027

1,031

'/-. 1,036

2,30

1,041

1,0-15

1,050

1,054

1,059

1,064

1.068

1.073

1,078

■ 1,082

2,40

1,087

1,092

1,096

1,101

1,105

1,110

1,115

.1,1.19

1,124

1.129

2,50

1,133

1.138

1,143

1,147

1.152

■•1Ж‘

1.161

’Ш---

1,170

1,175

2.60

1,180

1.184

1.189

1,194

1,198

1 208

1,217

.>1,222

2,70

1,226

1.231

1,235

1.2-10

1,245

1.249

1,254

Г.259

1,263

1,268

2,80

1,273

.1,277’

1,282

' 1,287

1,291

1.296'

1,300

1,305

1,310

'■'■-1’314 '

Приложение Е

Протокол поверки

Сигнализатора солесодержания типа «СПС - 01» Протокол №

№___________год выпуска________________

изготовленного ______________________________________

Поверка проведена в________________________________

Условия поверки: ____________________

Средства поверки:

  • 1___________________________________________________________________________________________

(наименование, номер, тип, погрешность)

  • 2_________________________________________________

  • 3 ________________________________________________________

  • 4 __________________________________________________

  • 1 Внешний осмотр: ____________________________________________

  • 2 Опробование__________________________________________

3 Определение основной погрешности сигнализатора

Физическая величина

Значение порога сигнализации по паспорту

Значение, измеренное кондуктомет-ром-солемером МАРК-602

Основная относительная погрешность, ±3, %

Значение, полученное при поверке

Нормированные пределы

Солесо держание (С, мг/дм3)

6

УЭС (р0, Ом м)

6

Заключение____________________________________

Проверку проводил_______________________________

Свидетельство №___________

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

№ документа

Входящий № сопроводительного документа и цата

Подпись

Дата

измененных

замененных

новых

аннулированных

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
