УТВЕРЖДАЮ

Г азоанализаторы

модели Т100,100Е, T100U, 100EU, Т100Н, 100ЕН, Т101,101Е Т102,102Е, Т108,108Е, T108U, 108EU

Методика поверки

МП 50500-12

с изменением № 1

Москва

2016 г.

Настоящая методика распространяется на газоанализаторы модели Т100, 100Е, T100U, 100EU, Т100Н, 100ЕН, Т101, 101Е, Т102, 102Е, Т108, 108Е, T108U, 108EU фирмы "Teledyne Advanced Pollution Instrumentation", США, и устанавливает методику их первичной и периодической поверки.

При периодической поверке газоанализаторов имеющих несколько поддиапазонов измерений и измеряемых веществ, допускается проведение поверки для меньшего числа поддиапазонов и измеряемых веществ на основании письменного заявления владельца газоанализатора.

Методика поверки МП 50500-12 "Газоанализаторы модели Т100, 100Е, T100U, 100EU, Т100Н, 100ЕН, Т101, 101Е Т102, 102Е, Т108, 108Е, T108U, 108EU " с изменением № 1 распространяется на все средства измерений находящиеся в эксплуатации.

(Измененная редакция, Изм.№ 1).

Интервал между поверками - 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции	Номер пункта методики повер ки
Внешний осмотр	6.1
Опробование	6.2
Определение метрологических характеристик	6.3

(Измененная редакция, Изм.№ 1).

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2

Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические (MX) и основные технические характеристики средства поверки
6	Барометр-анероид М-67 по ТУ 2504-1797-75. Цена деления 1 мм рт. ст.
6	Психрометр аспирационный М-34-М по ГРПИ 405132.001 ТУ. Диапазон измерений от 10 до 100 %.
6	Термометр лабораторный ТЛ4 по ГОСТ 28498-90. Диапазон измерений от 0 до 50 °C, цена деления 0,1 °C.
6.3	Генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н -рабочие эталоны 1-го разряда, фирма "Teledyne Advanced Pollution Instrumentation", США (Per. № 57258-14)
6.3	Поверочный нулевой газ (ПНГ) - воздух в баллонах под давлением по ТУ 6-21-5-85
6.3	Генератор газовых смесей ГГС модификация ГГС-К (Per. № 45189-10) или генератор газовых смесей модели Т700, 700Е, T700U, 700EU, 702, Т750 (Per № 58708-14) в комплекте с ГСО-ПГС № 10538-2014.
6.3	Редуктор баллонный ДКД 8-65 по ТУ 26-05-235-70.
6.3	Ротаметр РМ-0,16 ГУЗ по ГОСТ 13045-81. Верхний предел диапазона измерений 0,16 м³/ч.
6.3	Трубка фторопластовая по ТУ 301-89-90

(Измененная редакция, Изм.№ 1).

2.2 Допускается применение других средств поверки, не указанных в таблице 2, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.
2.3 Все средства поверки должны иметь действующие свидетельства о поверке или аттестации, газовые смеси в баллонах под давлением - действующие паспорта.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.
3.2 При монтаже и работе с приборами должны соблюдаться требования "Правил технической эксплуатации электроустановок" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденные органами Госэнергонадзора.
3.3 При работе с газовыми смесями в баллонах под давлением должны соблюдаться требования "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденные Госгортехнадзором.
3.4 Концентрация вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

4 УСЛОВИЯ ПОВЕРКИ

4.1 При проведении поверки должны соблюдаться следующие условия:

- диапазон температуры окружающего воздуха, °C от 15 до 25;
- диапазон относительной влажности окружающего воздуха, % от 30 до 80;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.

5 ПОДГОТОВКА К ПОВЕРКЕ

5.1 Подготовить поверяемые газоанализаторы к работе в соответствии с требованиями руководства по эксплуатации (далее - РЭ).
5.2 Баллоны с газовыми смесями выдержать в помещении, в котором проводят поверку, в течение 24 ч, поверяемые газоанализаторы - в течение 2 ч.
5.3 Подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

(Измененная редакция, Изм.№ 1).

6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

- отсутствие внешних повреждений, влияющих на работоспособность;
- исправность органов управления;
- маркировка, соответствующая требованиям РЭ;
- четкость надписей на панели.

Результаты внешнего осмотра считают положительными, если газоанализаторы соответствует перечисленным требованиям.

6.2 Опробование

При включении газоанализаторов проверяют прохождение в автоматическом режиме процедуры загрузки внешнего ПО и его проверки с помощью операционной системы прибора.

Результаты опробования считают положительными, если по окончании процедуры автоматической диагностики и по истечении времени прогрева газоанализаторы автоматически переходят в режим измерений (на экране дисплея появляется информация "Sample").

6.3 Определение метрологических характеристик

6.3.1 Определение основной погрешности

6.3.1.1 Основную погрешность измерений определяют с использованием поверочных газовых смесей (Приложение Б), подавая их на вход газоанализаторов в последовательности №№: 0-1-2-1-0-2 в соответствии с газовой схемой (Приложение В).

(Измененная редакция, Изм.№ 1).

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице Приложения А. Номинальные значения объемной доли определяемого компонента в подаваемых ПГС приведены в таблице Приложения Б.

6.3.1.2 При подаче на газоанализаторы нулевого воздуха измерения выполняют через 5 минут после начала его подачи на вход газоанализатора.
6.3.1.3 При приготовлении поверочных газовых смесей с помощью генератора ГГС-К или генератора газовых смесей моделей Т700, 700Е, T700U, 700EU, 702, Т750 Teledyne API измерения выполняют в следующей последовательности:

- собирают газовую систему, схема которой изображена на рисунке Приложения В.
- в соответствии с Руководством по эксплуатации генератора ГГС модификация ГГС-К или генератора газовых смесей моделей Т700, 700Е, T700U, 700EU, 702, Т750 приготавливают ПГС с номинальным значением содержания определяемого компонента, указанным в таблице Приложения Б. В качестве газа-разбавителя используют поверочный нулевой газ (ПНГ) - воздух сжатый кл.О по ТУ 6-21-5-82 (с извещением о продлении № 5 от 05.08.99) или нулевой воздух от генератора нулевого воздуха. Расход ПГС на выходе генератора газовых смесей устанавливают не менее 1,0 дм³/мин;
- через 5 минут после начала подачи ПГС на вход газоанализатора регистрируют показания газоанализатора.

(Измененная редакция, Изм.№ 1).

6.3.1.4 Значение основной приведенной погрешности газоанализаторов (/,%), рассчитывают по формуле

^|0°- <>>

^х К

где X_И - результат измерения объемной доли компонента в ПГС, млн'¹;

Х_Д - действительное значение объемной доли компонента в ПГС, млн'¹;

X _к - верхний предел диапазона измерений газоанализаторов, для которого нормирована основная приведенная погрешность, млн'¹ (таблица Приложения А).

Значение основной относительной погрешности газоанализаторов 8, %, рассчитывают по формуле

^ ₌ ^~^УА._1Оо (2).

Результаты проверки считают положительными, если полученные значения основной погрешности газоанализаторов по каждому проверяемому диапазону измерений не превышают пределов допускаемой основной погрешности, указанных в таблице Приложения А.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.1 Результаты поверки газоанализатора оформляются протоколом в произвольной форме.
7.2 Положительные результаты поверки газоанализаторов оформляют выдачей свидетельства в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России №1815 от 02.07.2015 г.).
7.3 На газоанализатор, не удовлетворяющий требованиям настоящей методики поверки выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России № 1815 от 02.07.2015 г.).

(Измененная редакция, Изм.№ 1).

Начальник отдела ФГУП "ВНИИМС"

Ш.Р. Фаткудинова

Таблица А.1 - Диапазоны измерений объемной доли сероводорода и пределы допускаемой основной погрешности газоанализаторов модели Т100, 100Е, T100U, 100EU, Т100Н, 100ЕН, Т101, 101Е, Т102, 102Е, Т108, 108Е, T108U, 108EU

Измеряемый компонент	Наименование характеристики
	Диапазон показаний, (мин/макс), млн’¹	Диапазон измерений, (мин/макс), млн'¹	Пределы допускаемой основной погрешности,%
	Диапазон показаний, (мин/макс), млн’¹	Диапазон измерений, (мин/макс), млн'¹	приведенной	относительной
Модели Т100, 100Е
so₂	от 0 до 0,050/ от 0 до 20	от 0 до 0,050 св. 0,050 до 20	±20	±20
Модели T100U, 100EU
so₂	от 0 до 0,005/ от 0 до 20	от 0 до 0,020 св.0,020 до 20	±20	±20
Модели Т1 ООН, 100ЕН
so₂	от 0 до 10/ от 0 до 5000	от 0 до 10 св. 10 до 5000	± 15	± 15
Модели Т101, 101Е
so₂	от 0 до 0,050/ от 0 до 20	от 0 до 0,050 св.0,050 до 20	±20	±20
H₂S или H₂S в пересчете на SO₂	от 0 до 0,005/ от 0 до 10	от 0 до 0,005 св.0,005 до 10	±20	±20
Модели Т102, 102Е
so₂	от 0 до 0,050/ от 0 до 20	от 0 до 0,050 св.0,050 до 20	±20	±20
TRSb пересчете на H₂S или TRS в пересчете на SO₂	от 0 до 0,05/ от 0 до 20	от 0 до 0,050 св.0,050 до 20	±20	±20
Модели Т108, 108Е
TS (в пересчете на SO₂)	от 0 до 0,050/ от 0 до 20	от 0 до 0,050 св. 0,050 до 20	±20	±20
		одели T108U
TS (в пересчете на SO₂)	от 0 до 0,005/ от 0 до 20	от 0 до 0,020 св.0,020 до 0,050 св.0,050 до 20	±25 ±20	±20

Таблица Б.1 - Перечень ПГС, используемых при поверке газоанализаторов модели Т100,

100Е, 100U, 100	EU, 100Н, 100ЕН, Т101, 101Е, Т102, 102 Е, Т108, 108Е, 108U
Определяемый компонент	Диапазоны измерений объемной доли определяемого компонента, млн’¹	Номинальное значение объемной доли определяемого компонента в ПГС, пределы допускаемого отклонения, млн’¹			Источник получения ПГС
Определяемый компонент		ПГС № 0	ПГС № 1	ПГС № 2	Источник получения ПГС
Диоксид серы (SO2)	Модели T100U, 100EU
	от 0 до 0,020 св.0,020 до 20	ПНГ*	0,015 ±0,002	0,020 ± 0,002 18± 1,0	по п. 2.1
	Модели Т100, 100Е, Т101, 101Е, Т102, 102Е
	от 0 до 0,050 св. 0,05 до 20	ПНГ*	0,020 ± 0,002 0,06 ±0,01	0,040 ±0,010 18± 1,0	по п. 2.1
	Модели 100Н, 1ООЕЕ-
	От 0 до 10 св. 10 до 5000	ПНГ*	3,0 ± 0,3 12,0 ± 1,0	8,0 ± 1,0 4000 ±400	по п. 2.1
Сероводород (H₂S)	Модели Т101, 101Е
	от 0 до 0,005 св.0,005 до 10	ПНГ*	0,010 ±0,001	0,005 ± 0,001 8,0 ± 1,0	по п.2.1
	Модели Т102, 102Е, Т108, 108Е
	от 0 до 0,050 св.0,050 до 20	ПНГ*	0,015 ±0,002 0,06 ±0,01	0,040 ±0,01 18,0 ± 1,0	по п.2.1
	Модели T108U, 108EU
	от 0 до 0,020 св.0,020 до 0,050 св. 0,050 до 20	ПНГ*	0,005 ±0,001 0,010± 0,002 0,06± 0,01	0,015 ±0,002 0,015 ±0,002 18,0± 1,0	по п.2.1

*ПНГ с содержанием H2S не более 0,0005 млн’¹ (генератор нулевого воздуха 701, 701Н,

Т701, Т701Н, 751, 751Н) или ПНГ (воздух сжатый кл.0, ТУ 6-21-5-82). (Измененная редакция, Изм.№ 1).

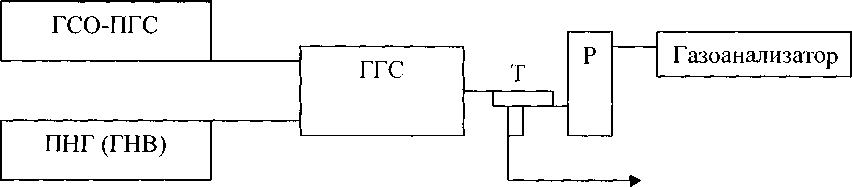

Схема газовых соединений при подаче нулевого воздуха и ПГС на газоанализаторы при проведении поверки

Проверку диапазонов измерений и определение погрешности газоанализаторов определяют путем пропускания через газоанализаторы ГСО-ПГС в последовательности №№ 0-1-2-1-0-2.

При использовании генератора-разбавителя прибор подключают в соответствии со схемой (рис. 1).

Сброс

ГСО-ПГС - баллон с исходной газовой смесью по п.2.1;

ПНГ - поверочный нулевой газ по п.2.1;

ГГС - генератор газовых смесей по п.2.1;

ГНВ - генератор нулевого воздуха по п.2.1;

Т - тройник;

Р - ротаметр.

Соединительные газовые линии - фторопластовые трубки.

Рис. 1.
