ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

директора

Морин

2015 г.

Государственная система обеспечения единства измерений Система широкополосная прецизионная КМБТ Методика поверки РТ-МП-2398-551-2015

4.D

г. Москва 2015

Настоящая методика поверки распространяется на систему широкополосную прецизионную КМБТ (далее по тексту - система КМБТ), изготовленная ЗАО «ИТЦ Континуум», г. Ярославль, и устанавливает методы и средства ее первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении всех видов поверки выполняют следующие операции:

  • - внешний осмотр - по 6.1;

  • - определение приведенной/относительной погрешности измерения напряжения постоянного тока - по 6.2;

  • - определение приведенной/относительных погрешностей измерения напряжения переменного тока частотой 50Гц-поб.З;

  • 1.2 В случае получения отрицательного результата при выполнении любой операции по

  • 6.1 - 6.3 поверку прекращают и оформляют ее результаты в соответствии с 7.2.

2 СРЕДСТВА ПОВЕРКИ

Средства поверки, применяемые при проведении поверки, - по таблице 1. Таблица 1

Наименование средства поверки и его основные характеристики

Номер пункта настоящего стандарта

  • 1. Калибратор многофункциональный Fluke 5522А воспроизведение напряжения постоянного тока от 0 до 32,9999 В, А = ± (U • 12 • 10’6 + 20 мкВ),

от 100 до 1020 В, A = ±(U- 18 • 10’6+ 1500 мкВ);

  • 2. Государственный первичный специальный эталон единицы электрического напряжения постоянного тока в диапазоне ± (1... 500) кВ (ГЭТ181-2010)

6.2

  • 1. Калибратор многофункциональный Fluke 5522А Воспроизведение напряжения переменного тока от 33 до 329,999 В

в диапазоне частот от 45 Гц до 10 кГц; А = ± (U • 190 • 10’6 + 2000 мкВ), от 330 до 1020 В в диапазоне частот от 45 Гц до 1 кГц;

A = ±(U-300- 10'6+ 10 мВ);

  • 2. Трансформатор напряжения измерительный эталонный NVRD 40 Номинальное первичное напряжение 10 000 В,

Номинальное вторичное напряжение 100 В, 8 = ± 0,01 %;

  • 3. Мультиметр 3458А

Предел допускаемой абсолютной погрешности измерения напряжения переменного тока в диапазоне от 0 до 100 В в диапазоне частот от 40 Гц до 1 кГц, А = ± (0,05-10’4-D + 210’5-Е)

6.3

Где U - показание прибора;

D - показание прибора;

Е - верхнее значение диапазона измерения.

Примечания

  • 1. Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

  • 2. Все средства поверки должны быть исправны и поверены в установленном порядке.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

  • 3.2 Поверитель должен пройти обучение инструктаж по технике безопасности, иметь удостоверение на право работы на электроустановках напряжением до и свыше 1000 В и группу по электробезопасности не ниже III.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ РМ-016-2001 РД 153-34.0-03.150-00, а также требования безопасности, приведенные в руководствах по эксплуатации на применяемое оборудование.

  • 4.2 Лица, допускаемые к проведению поверки системы КМБТ, должны иметь группу по электробезопасности не ниже III до и свыше 1000 В.

  • 4.3 Средства поверки должны быть заземлены гибким медным проводом сечением не менее 4 мм2. Подсоединение зажимов защитного заземления к контуру заземления должно осуществляться ранее других соединений. Отсоединение заземления при разборке измерительной схемы должно производиться после всех отсоединений.

  • 4.4 Снятие остаточного заряда на высоковольтном выводе делителя напряжения системы КМБТ должно производиться посредством наложения изолирующей штанги заземления.

  • 4.5 Помещения, предназначенные для поверки, должны удовлетворять требованиям пожарной безопасности по ГОСТ 12.1.004.

  • 4.6 Должны быть проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

  • 4.7 Помещение для поверки должно иметь:

  • - шину заземления;

  • - аварийное освещение или переносные светильники с автономным питанием;

  • - средства пожаротушения;

  • - средства для оказания первой помощи пострадавшим.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающей среды - от плюс 15 °C до плюс 25 °C;

  • - атмосферное давление - от 85 до 105 кПа;

  • - относительная влажность воздуха - от 30 % до 80 %;

  • - параметры сети электропитания - по ГОСТ 13109-97;

  • 5.2 Перед проведением поверки систему КМБТ выдерживают на месте поверки не менее одного часа.

  • 5.3 Средства поверки подготавливают к работе согласно указаниям, приведенным в эксплуатационных документах на них.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

  • - соответствие комплектности системы КМБТ паспортным данным;

  • - отсутствие механических повреждений корпусов составных частей системы КМБТ, измерительных проводов, комплектующих изделий;

  • - наличие и различимость маркировки;

  • - заземляющий зажим должен иметь соответствующее обозначение;

  • - площадки под заземляющие зажимы должны быть без повреждений, чистыми, гладкими, без следов окисления и признаков коррозии;

  • - соединения должны быть надежно закреплены и не иметь повреждений.

Результаты поверки считаются положительными, если выполняются вышеперечисленные требования.

При наличии дефектов поверка прекращается, и система КМБТ бракуется.

  • 6.2 Определение приведенной/относительной погрешности измерения напряжения постоянного тока

    • 6.2.1 Определение относительной погрешности измерения напряжения постоянного тока проводят методом прямых измерений в следующей последовательности:

• собирают схему для определения относительной погрешности измерения напряжения постоянного тока в соответствии с рисунком 1.

Рисунок 1 - Структурная схема соединения приборов для определения относительной погрешности измерения напряжения постоянного тока.

Примечание 1 - при измерении напряжения постоянного тока до 1000 В (включительно) используют калибратор универсальный Fluke 5522А, при измерении напряжения постоянного тока свыше 1000 В используют ГЭТ181-2010.

  • • устанавливают на выходе источника постоянного тока последовательно значения: 25 В; 250 В; 500 В; 750 В; 1000 В; 5000 В; 10000 В; 14000 В; 18000 В и фиксируют 10 последовательных показаний испытываемой системы КМБТ для каждого установленного значения.

  • • приведенную погрешность измерения определяют по формуле:

= исРКМБТ ~U3cp j 0()0/                                 (])

0,1

  • • относительную погрешность измерения определяют по формуле:

3 = UcpKMET ~иэсР . j 00<)/

U

эср

где исркмБт рассчитывают по формуле:

10

^срКМБТ ~                                                (3)

где Un - показания n-среднеквадратического значения напряжения системы КМБТ, В,

UЭСр рассчитывают по формуле:

ю

<4)

где Un - показания источника напряжения постоянного тока, В.

  • • Результаты измерений заносят в протокол.

Результаты испытаний считают положительными, если приведенная и относительная погрешности измерения значений напряжения постоянного тока,

Система широкополосная прецизионная КМБТ. Методика поверки РТ-МП-2398-551-2015 рассчитанные по формуле (1) и формуле (2) соответственно не превышают нормируемых значений, указанных в описании типа.

  • 6.3 Определение приведенной/относительной погрешности измерения напряжения переменного тока частотой 50 Гц.

    • 6.3.1 Определение относительной погрешности измерения напряжения переменного тока частотой 50 Гц проводят методом прямых измерений в следующей последовательности:

• собирают схему для определения относительной погрешности измерения напряжения переменного тока частотой 50 Гц в соответствии с рисунком 2.

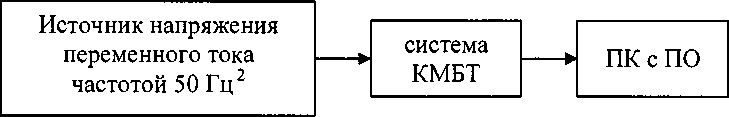

Рисунок 2 - Структурная схема соединения приборов для определения относительной погрешности измерения напряжения переменного тока частотой 50 Гц.

Примечание 2 - при измерении напряжения переменного тока частотой 50 Гц до 1000 В (включительно) используют калибратор универсальный Fluke 5522А, при измерении напряжения переменного тока частотой 50 Гц свыше 1000 В используют трансформатор напряжения измерительный эталонный NVRD 40 и мультиметр 3458А.

• устанавливают на выходе источника напряжения переменного тока частотой 50 Гц последовательно значения: 25 В; 250 В; 500 В; 750 В; 1000 В; 4000 В; 8000 В; 12000 В и фиксируют 10 последовательных показаний испытываемой системы КМБТ для каждого

установленного значения.

  • • приведенную погрешность измерения определяют по формуле:

исрКМБТэср

  • • относительную погрешность измерения определяют по формуле:

^-100%,

ихр

где исркмБт рассчитывают по формуле:

10

и    —

сркш;т     J q

(5)

(6)

(7)

где Un - показания n-среднеквадратического значения напряжения системы КМБТ, В, иэср рассчитывают по формуле:

(8)

ю

где Un - показания n-среднеквадратического значения напряжения переменного тока частотой 50 Гц, В,

Un рассчитывают по формуле:

Un = U3458A х Ктр,                                       (9)

где U3458A - значение напряжения переменного тока измеренное мультиметром 3458А;

Ктр - установленный коэффициент трансформации NVRD 40

• Результаты измерений заносят в протокол.

Результаты испытаний считают положительными, если приведенная и относительная погрешности измерения значений напряжения переменного тока частотой 50 Гц, рассчитанные по формуле (5) и формуле (6) соответственно не превышают нормируемых значений, указанных в описании типа.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Положительные результаты поверки системы КМБТ оформляют свидетельством о поверке, с нанесением знака поверки, в соответствии с Приказом 1815 от 02.07.2015.

  • 7.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики усилители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности. В извещении указывают причину непригодности.

Начальник лаборатории № 552

ФБУ «Ростест-Москва»

Р.В. Деев

6
