Измерители температуры расплавленного металла цифровые SIDERKEMCO серии LIQUIDUS-T-WL

МЕТОДИКА ПОВЕРКИ

МП 207-007-2020

г. Москва

2020 г.

1 Введение

Настоящая методика распространяется на Измерители температуры расплавленного металла цифровые SIDERKEMCO серии LIQUIDUS-T-WL (далее по тексту - приборы или измерители температуры), изготавливаемые фирмой «SIDERKEMCO METALURJI SAN. VE TIC. A.S.», Турция, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

Метрологические характеристики приборов приведены в Приложении 1.

2 Операции поверки

При проведении первичной и периодической поверки приборов должны выполняться операции, указанные в таблице 2.1

Таблица 2.1

Наименование операции

Номер пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование

6.2

Да

Да

3 Определение приведенной погрешности

6.3

Да

Да

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 3.1 Таблица 3.1

Наименование и тип эталона (средства измерений), и вспомогательных средств измерений (оборудования)

Метрологические характеристики и /или Регистрационный номер в Федеральном фонде

Калибратор процессов прецизионный

Fluke 7526А

Эталон единицы постоянного электрического напряжения 3-го разряда по ГОСТ 8.027-2001 (Регистрационный № 54727-13)

Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R)

Эталон единицы силы постоянного электрического тока 2-го разряда в соответствии с приказом Росстандарта от 01.10.2018г. № 2091; эталон единицы постоянного электрического напряжения 3-го разряда по ГОСТ 8.027-2001 (Регистрационный № 52489-13)

Термометр лабораторный электронный Л Т-3 00

Диапазон измерений температуры: от минус 50 до плюс 300 °C, ПГ: ±0,05 °C (в диапазоне от минус 50 до плюс 199,99 °C), ±0,2 °C (в диапазоне от плюс 200 до плюс 300 °C) (Регистрационный № 52489-13)

Сосуд с льдо-водяной смесью (жидкостной термостат)

-

Провода компенсационные удлиняющие для ТП с НСХ типов R, S по ГОСТ Р 8.585-2001

В соответствии с ГОСТ 8.338-2002

Примечание:

  • 1. Все эталоны и средства измерений, применяемые при поверке, должны иметь действующие свидетельства о поверке или аттестаты, вспомогательные средства (оборудование) должно быть аттестовано.

  • 2. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью

4 Требования безопасности

При проведении поверки необходимо соблюдать:

  • - требования безопасности, предусматривающие «правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»;

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации преобразователей.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации приборов и прошедшие инструктаж по технике безопасности.

5 Условия поверки и подготовка к ней
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                            от +15 до +25;

  • - относительная влажность окружающего воздуха, %, не более                  80;

  • - атмосферное давление, кПа                                         от 86 до 106,7;

  • - внешние электрические и магнитные поля, удары и вибрации, влияющие на работу приборов и средств поверки, должны отсутствовать.

  • 5.2 Эталоны, средства поверки и оборудование подготавливают к работе в соответствии с эксплуатационной документацией на них.

6 Проведение поверки
  • 6.1 Внешний осмотр

    • 6.1.1 При внешнем осмотре проверяют соответствие маркировки поверяемого прибора эксплуатационной документации и описанию типа, устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу прибора и на качество поверки.

    • 6.1.2 Приборы, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежат.

  • 6.2 Опробование

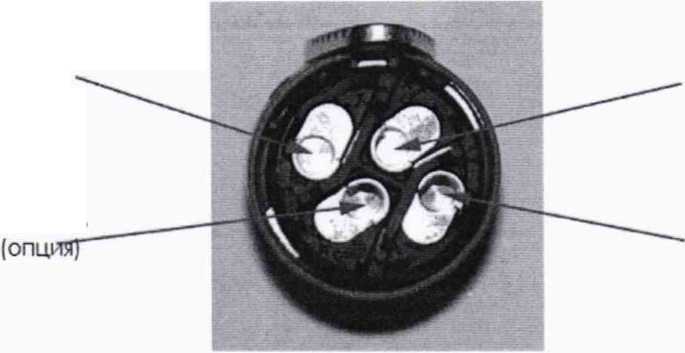

    • 6.2.1 При опробовании подключают к клеммам «1-» и «1+» (см. Рисунок 1) коннектора LIQUIDUS-SCK-MV-ML, входящего в комплект поставки прибора, медные провода. Далее коннектор вставляют в разъем «THERMOCOUPLE INPUT +/-», расположенный на задней или нижней стороне (в зависимости от исполнения) корпуса прибора, включают прибор и коротко замыкают измерительную цепь. При этом должен активироваться зеленый индикатор готовности прибора к работе «READY», расположенный на передней панели прибора.

      1-

      Общий минус

      1 +

      Температура плюс

      2-Углерод плюс (опция)

      Рисунок 1

2+

Окисленность плюс

  • 6.2.2 Приборы, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежат.

6.3 Определение приведенной погрешности измерений температуры

  • 6.3.1 Определение приведенной погрешности приведенной погрешности измерений температуры

  • 6.3.1.1 При первичной и периодической поверке допускается проводить поверку в сокращенном диапазоне измерений, согласованным с пользователем, но лежащим внутри диапазона измерений прибора. При этом делают соответствующую запись в свидетельстве о поверке.

  • 6.3.1.2 Определение погрешности проводить не менее, чем в 4- контрольных точках, равномерно расположенных в диапазоне измерений, включая нижний и верхний предел диапазона.

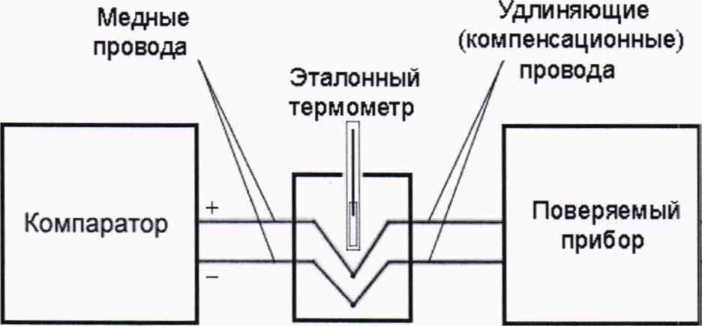

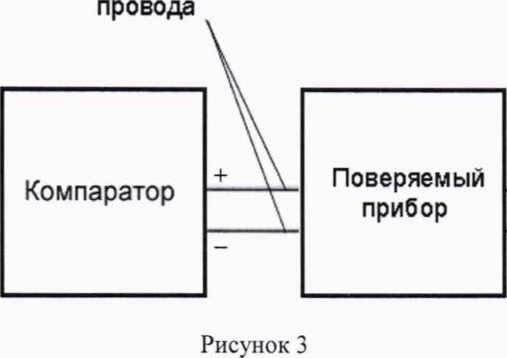

  • 6.3.1.3 При поверке прибора с настроенным НСХ типов «S» или «R», собирают схему согласно рисунку 2, а с НСХ типа «В» - схему согласно рисунку 3. При этом, концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки заполненные маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

    Термостат

    Рисунок 2

Медные

  • 6.3.1.4 Перед подачей значения ТЭДС, соответствующего первой контрольной точке, с калибратора (компаратора) напряжений на вход измерителя необходимо подать сигнал 0 мВ (О В) или закоротить клеммы «+1» и «-1» до активации зеленого индикатора готовности «READY» (см. п.6.2.1).

  • 6.3.1.5 Далее, после подачи значения ТЭДС, соответствующего НСХ по ГОСТ Р 8.585-2001 поверяемого прибора, активируется желтый индикатор измерений «MEASURE».

  • 6.3.1.6 При активации индикатора окончания измерений «END» полученный результат измерений отображается на дисплее и заносится в журнал наблюдений.

  • 6.3.1.7 Перед подачей на поверяемый прибор каждого последующего значения ТЭДС необходимо повторить операции по п.п.6.3.1.4-6.3.1.6.

  • 6.3.1.8 После снятия показаний обрабатывают полученные данные и рассчитывают приведенную погрешность по формуле (1):

у = ±'п ~'э -100%,        (1)

G ~1н

где: гп - значение температуры индицируемое на дисплее поверяемого прибора, °C;

Л, - значение ТЭДС в температурном эквиваленте генерируемое с эталонного калибратора (компаратора), °C;

1в и /н - соответственно верхний и нижний пределы диапазона измерений ТЭДС ТП в температурном эквиваленте, приведенные в Приложении А для конкретного типа НСХ ТП, °C.

  • 6.3.1.9 Полученные значения погрешности должны удовлетворять нормированному значению погрешности, приведенному в Приложении А.

6.3.2 Определение приведенной погрешности измерений и преобразования температуры в аналоговые сигналы (при использовании модуля ЦАП)

  • 6.3.2.1 Определение погрешности проводят в 4-х контрольных точках, расположенных в диапазоне от плюс 1200 до плюс 1721 °C (вне зависимости от настроенного типа НСХ), включая верхний и нижний пределы диапазона.

  • 6.3.2.2 Подключают эталонный измеритель силы постоянного электрического тока к разъему «4-20 мА», расположенному на задней или нижней стороне корпуса прибора.

  • 6.3.2.3 Собирают схемы и проводят процедуры аналогично п.6.3.1, при этом снимают в каждой контрольной точке значения токового сигнала (или эквивалента температуры, при наличии у прибора функции автоматического масштабирования) при помощи эталонного прибора.

  • 6.3.2.4 После снятия показаний обрабатывают полученные данные и рассчитывают приведенную погрешность по формуле (1), при наличии у эталонного прибора функции масштабирования (при этом, tn в этом случае будет соответствовать значению выходного токового сигнала в температурном эквиваленте, индицируемое на дисплее эталонного измерительного прибора (°C)), или по формуле (2):

T = ±^zb..ioo%,       (2)

где: 1п - значение выходного токового сигнала, индицируемое на дисплее эталонного прибора, мА;

/э - эквивалентное токовому значению значение генерируемого ТЭДС (в температурном эквиваленте) с эталонного калибратора (компаратора) (мА), рассчитываемое по следующей формуле (3):

Л = ±(4+(/в-/нУ^2^-),      (3)

/в и /н - соответственно верхний и нижний пределы диапазона выходного токового сигнала, мА;

G - значение ТЭДС в температурном эквиваленте генерируемое с эталонного калибратора (компаратора), °C;

te и /н - соответственно верхний и нижний пределы диапазона измерений ТЭДС ТП в температурном эквиваленте, °C

  • 6.3.2.5 Полученные значения погрешности должны удовлетворять нормированному значению погрешности, приведенному в Приложении А.

7 Оформление результатов поверки
  • 7.1 При положительных результатах поверки измерителей на них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г. Знак поверки наносится на свидетельство о поверке.

  • 7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработчики настоящей методики:

Инженер 1-ой категории отдела 207 метрологического обеспечения термометрии ФГУП «ВНИИМС»

А.С. Черноусова

А.А. Игнатов

Начальник отдела 207 метрологического обеспечения термометрии ФГУП «ВНИИМС»

Приложение А

Метрологические характеристики измерителей температуры расплавленного металла цифровых SIDERKEMCO серии LIQUIDUS-T-WL

Наименование характеристики

Значение

Диапазон измерений ТЭДС ТП в температурном эквиваленте

(в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1), °C:

  • - для типа «В»

  • - для типа «S»

  • - для типа «R»

от +500 до +1819 от +500 до +1768 от +500 до +1767

Пределы допускаемой приведенной погрешности измерений температуры, % (от диапазона измерений)

±0,1

Диапазон преобразования температуры модулем ЦАП, °C

от +1200 до +1721

Диапазон выходных сигналов модуля ЦАП, мА

от 4 до 20

Пределы допускаемой приведенной погрешности измерений и преобразования температуры в аналоговые сигналы при использовании модуля ЦАП, % (от диапазона измерений)

±0,25

Единица младшего разряда индикации показаний температуры, °C
