АНАЛИЗАТОРЫ ВИБРАЦИИ VIBXPERT, VIBSCANNER, SMARTSCANNER, VIBRONET SIGNALMASTER, VIBRO WEB, VIBNODE, ФИРМЫ «PRUFTECHNIK», ГЕРМАНИЯ

МЕТОДИКА ПОВЕРКИ.

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ВНИИМС)

УТВЕРЖДАЮ

Руководитель ГЦИ СИ^ГУП «ЕИИИМС»

Ж

АНАЛИЗАТОРЫ ВИБРАЦИИ VIBXPERT, VIBSCANNER, SMARTSCANNER, VIBRONET SIGNALMASTER, VIBRO WEB, VIBNODE, ФИРМЫ «PRUFTECHNIK», ГЕРМАНИЯ МЕТОДИКА ПОВЕРКИ.

Всероссийским научно-исследовательским институтом метрологической службы

Бараш В.Я.(руководитель темы)

ПОДГОТОВЛЕНА К УТВЕРЖДЕНИЮ ВНИИМС Начальник лаборатории Бараш В.Я.

АНАЛИЗАТОРЫ ВИБРАЦИИ VIBXPERT, VIBSCANNER, SMARTSCANNER, VIBRONET SIGNALMASTER, VIBRO WEB, VIBNODE

ФИРМЫ «PRUFTECHNIK», ГЕРМАНИЯ

МЕТОДИКА ПОВЕРКИ.

Введена в дейетвие е

«   »      2006г.

Наетоящая методика распроетраняется на анализаторы вибрации VIBXPERT, VIBSCANNER, SMARTSCANNER, VIBRONET SIGNALMASTER, VIBROWEB, VIBNODE фирмы «PRUFTECHNIK», Германия, и устанавливает методику их первичной и периодической поверок.

• 1. Операции и средства поверки

  1.1. При проведении первичной и периодической поверок анализаторов вибрации VIBXPERT, VIBSCANNER, SMARTSCANNER, VIBRONET SIGNALMASTER, VIBROWEB, VIBNODE выполняют следующие операции и применяют средства поверки с характеристиками, указанными в таблице 1.

  Наименование операции

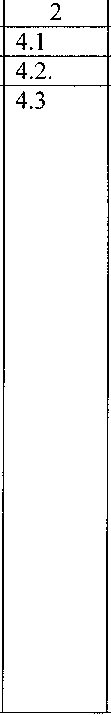

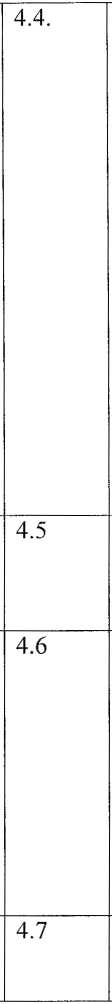

  Номер Пункта МИ

  Наименование средства поверки и их технические характеристики

  __Телица 1 Обя[затель-

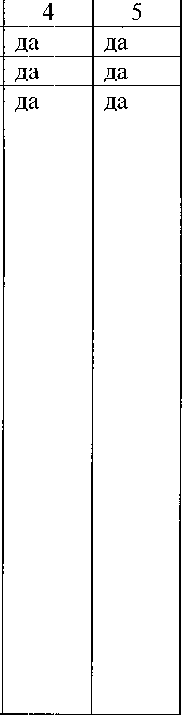

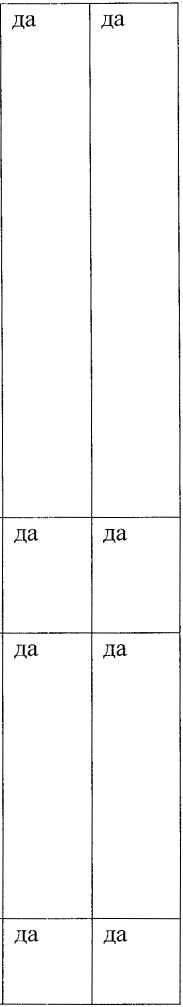

  ность проведения операции при поверке Первичной

  Пе-рио-диче-ской

  Внешний осмотр_________

  Опробование__

  Проверка канала измерения вибрации и удара



  _____________3

  Визуально

  Поверочная установка по МИ 2070-90

  Г енератор синусоидального напряжения с погрешностью установки частоты      и

  коэффициентом нелинейных искажений не более 0,5%

  Источник постоянного напряжения со стабильностью не менее 0,05% в течение ЗОмин. Вольтметр переменного тока с погрешностью не более 0,2%

  Вольтметр измерения напряжения постоянного тока с погрешностью не более 0,2%.

  Поверочная установка типа ВКЭ-1



Проверка канала измерения температуры

Проверка канала измерения напряжения и тока

Проверка канала измерения числа оборотов

Проверка блока лазерной центровки            (для

SMARTSCANNER)

Г енератор    синусои

дального напряжения с погрешностью установки частоты 1*10'4 коэффициентом нелинейных искажений не более 0,5%

Вольтметр переменного тока с погрешностью не более 0,2%

Источник постоянного напряжения со стабильностью не менее 0,05% в течение ЗОмин. Вольтметр измерения напряжения постоянного тока с погрешностью не более 0,2%._________

Г енератор синусоидального напряжения с погрешностью уста-новки частоты 1 * 10'^ Источник питания постоянного тока Б5-44; Цифровой мультиметр типа HP 34401А Вольтметр Б7-27А/1 кл. 0,1

Магазин сопротивлений

Термометр электрон-ный ЛТ-300__________

Трехкоординатная измерительная машина.

• 1.2. Допускается применять другие средства поверки, удовлетворяющие требованиям настоящей методике по погрещности.

• 1.3. Поверка осуществляется по пунктам, относящимся к поверяемой модели.

• 1.4. Поверка модели SMARTSCANNER, в части опции лазерной центровки, проводится по методике поверки «Системы центровки и измерения взаимного расположения поверхностей и вибрации «OPTALIGN PLUS series» и серии ALIGN» фирмы «Priiftechnik», Германия», разработанной и утвержденной ГЦИ СИ ВНИИМС 25 мая 2006 года.

• 2. Требования безопасности

• 2.1. При проведении поверки должны быть соблюдены следующие требования безопасности:

средства поверки, вспомогательные средства, а также поверяемый прибор должны иметь защитное заземление.

• 3. Условия поверки и подготовка к ней

3.1. При проведении поверки должны быть соблюдены следующие условия;

• 3.2. Перед проведением поверки прибор должен быть подготовлен к работе в соответствии с руководством по эксплуатации. При проведении поверки необходимо также пользоваться руководством по эксплуатации.

3.3. К поверке допускаются лица, аттестованные по месту работы в соответствии с правилами ПР 50.2.012-94, прошедшие обучение и имеющие свидетельство и аттестат поверителя.

4. Проведение поверки

• 4.1. Внешний осмотр

При внешнем осмотре устанавливают соответствие комплектности и маркировки требованиям эксплуатационной документации, а также отсутствие механических повреждений корпуса, соединительных кабелей и разъемов.

4.2. Опробование

При опробовании поверяемого прибора проверяют его работоспособность, в соответствии с эксплуатационной документацией.

• 4.3. Проверка каналов измерения вибрации и удара

Проверка анализатора с встроенным преобразователем проводится для полного канала (вибропреобразователь и измерительный блок) и с внешним: преобразователем поэлементно для вибропреобразователя и измерительного блока отдельно.

• 4.3.1. Проверка полного канала

Проверка проводится в режимах измерения общего уровня вибрации и спектрального ана.лиза при помощи поверочной виброустановки.

• 4.3.1.1. Проверка относительной погрешности в режиме измерения общего уровня вибрации.

Измерения проводят на опорной частоте 160 Гц в режиме измерения ускорения. На виброустановке задают ускорение, соответствующее 20, 40, 60, 80 и 100 % от верхнего предела диапазона измерения. Значение погрешности определяют по формуле:

где: а„ - значения виброускорения по анализатору.

ау - значения виброускорения, задаваемые на вибрационной установке,

Полученные значения погрешности не должны превышать значения, указанно го в технической документации.

• 4.3.1.2. Проверка относительной погрешности в режиме спектрального анализа Проверка проводится аналогично п. 4.3.1.1.

Полученные значения погрешности не должны превышать значения, указанно го в технической документации.

• 4.3.1.3. Проверка неравномерности амплитудно-частотной характеристики

Проверка неравномерности АЧХ проводится в рабочем диапазоне частот. Измерения проводят на десяти частотах, равномерно расположенных в диапазоне частот, включая верхний и нижний пределы, а также на базовой частоте. Поверку проводят в режиме измерения ускорения (уровень ускорения является частотно-зависимым). Значение неравномерности амплитудно-частотной характеристики определяют по формуле:

где

Ki - коэффициент преобразования на i-ой частоте;

Кб — коэффициент преобразования на базовой частоте 160 Гц.

ускорения, воспроизводимое виброустановкой ускорения по поверяемому прибору на i-ой частоте;

значения неравномерности не должны превышать значения, ука-

• 4.3.2. Проверка вибропреобразователя.

• 4.3.2.1. Проверка коэффициента преобразования вибропреобргпователя.

Измерения проводятся на опорной частоте (f = 160 Гц) при значении виброускорения не менее 10 м/с^.

Отклонение коэффициента преобразования от номинального значения определяют по формуле:

где

Ку - номинальное значение коэффициента преобразования (по технической документации)

Кд- значение коэффициента преобразования, определяемое по формуле:

где

U - напряжение вибропреобразователя

a - значение виброускорения, воспроизводимое виброустановкой.

Полученное значение отклонения не должно превышать значения, указанного в технической документации.

• 4.3.2.2. Проверка неравномерности амплитудно-частотной характеристики

Проверка неравномерности АЧХ проводится в диапазоне частот преобразователя. Измерения проводят на десяти частотах, равномерно расположенных в диапазоне частот, включая верхний и нижний пределы. Измерения проводят в режиме измерения ускорения, значение которого должно быть не менее 10 м/с^. Значение неравномерности амплитудно-частотной характеристики определяют по формуле:

где

К — значение коэффициента преобразования на i-ой частоте;

Кд - значение коэффициента преобразования на базовой частоте 160 Гц

Полученные значения неравномерности не должны превышать значения, указанного в технической документации.

• 4.3.3. Проверка измерительного блока проводится в режимах измерения общего уровня вибрации и спектрального анализа.

• 4.3.3.1. Проверка относительной погрешности в режиме измерения общего уровня вибрации.

• 4.3.3.1.1. Проверка относительной погрешности при постоянном напряжении.

На вход измерительного блока от источника постоянного напряжения подается сигнал в шести равномерно расположенных точках диапазона измерения, включая верхний и нижний пределы. Выходной сигнал измерительного блока измеряется вольтметром.

Относительную погрешность определяют по формуле:

где

ивых ~ значение напряжения, полученное на выходе блока;

- значение напряжения, подаваемое на вход блока.

Полученные значения погрешности не должны превышать значения, указанного в технической документации.

• 4.3.3.1.2. Проверка относительной погрешности в диапазоне частот

На вход измерительного блока от генератора подается одинаковое напряжение (3 В для измерительных блоков с диапазоном измерения ± 9 В и 10В для измерительных блоков с диапазоном измерения ± 30 В) в десяти равномерно расположенных точках диапазона частот, включая верхний и нижний пределы. Выходной сигнал измерительного блока измеряется вольтметром.

Относительную погрешность определяют по формуле:

где

^вых значение напряжения, полученное на выходе блока; Uqx - значение напряжения, подаваемое на вход блока.

Полученные значения погрешности не должны превышать 3]яачения, указанного в технической документации.

• 4.3.3.2. Проверка относительной погрешности в режиме спект]эального анализа.

Поверка проводится аналогично пункту 4.3.3.1.2.

Полученные значения погрешности не должны превышать значения, указанного в технической документации.

• 4.3.4. Проверка канала измерения удара

Проверку проводят по МИ 112-76 «Методика поверки ударных акселерометров в установках с параметрическим возбуждением».

Полученное значение погрешности не должно превышать значения, указанного в технической документации.

• 4.4. Проверка канала измерения напряжения

Измерения в режиме постоянного напряжения проводят путем подачи на вход прибора напряжения от источника постоянного напряжения, измерения в режиме переменного напряжения проводят путем подачи на вход прибора напряжения от генератора синусоидальных сигналов на базовой частоте. Проверку проводят в шести равномерно расположенных точках диапазона измерения, включая верхггий и нижний пределы. Входной сигнал измеряется вольтметром.

• 4.4.1. Проверка погрешности

В зависимости от способа нормирования погрешности проверку проводят для . относительной или приведенной погрешностей.

• 4.4.1.1. Относительную погрешность по каналу измерения напряжения определяют по формуле:

где

^вых ~ значение напряжения анализатора;

Uqx - значение напряжения, подаваемое на вход анализатора.

Полученные значения погрешностей не должны превышать значения, указанного в технической документации.

• 4.4.1.2. Приведенную погрешность по каналу измерения напряжения определяют по формуле:

где

Uebix ~ значение напряжения анализатора;

Uqx - значение напряжения, подаваемое на вход анализатора

Ugn - значение верхнего предела измерения.

Полученные значения погрешностей не должны превышать значения, указанного в технической документации.

• 4.4.2. Проверка неравномерности амплитудно-частотной хараь:теристики

Проверка неравномерности АЧХ проводится в рабочем диапазоне частот. Измерения проводят на десяти частотах, равномерно расположенных в диапазоне частот, включая верхний и нижний пределы. Измерения проводят при значении переменного напряжения 1 В.

• 4.4.2.1. Определение неравномерности амплитудно-частотной характеристики, выраженной в процентах.

Значение неравномерности амплитудно-частотной характеристики определяют по формуле:

где

Ui - значение напряжения на одной из указанных выше частот; Уб - значение напряжения на базовой частоте.

Полученные значения неравномерности не должны превышать значения, указанного в технической документации.

• 4.4.2.2. Определение неравномерности амплитудно-частотной характеристики, выраженной в децибелах

Значение неравномерности амплитудно-частотной характеристики определяют по формуле:

/ = 201g^

где

Ui - значение напряжения на одной из указанных выше частот; f/g - значение напряжения на базовой частоте,

Полученные значения неравномерности не должны превышать значения, указанного в технической документации.

• 4.5. Проверка основной относительной погрешности канала измерения числа оборотов.

Определение относительной погрешности проводят путем подачи на вход прибора напряжения с амплитудой 1В от генератора с частотой I Гц, ЮГц, 100Гц, 1кГц, 5кГц, 10 кГц. Значение относительной погрешности определяют по формуле:

г="~Гх<>о)1оо (/хбО)

где

N - значение числа оборотов по поверяемому прибору; f- частота генератора.

Полученные значения погрешности не должны превышать значений, указанных в технической документации.

• 4.6. Проверка основной относительной погрешности для канала измерения температуры (VIBSCATTER / SMARTSCANNER)

  • 4.6.1. Определение основной относительной погрешности измерения температуры термопарами.

Выбрать пять точек Tj равномерно распределенных по диапазону измеряемой температуры в °C. Найти для соответствуюш;его типа термопар по таблицам ГОСТ Р 8.585-2001 значения термоэдс Ui в мВ соответствуюгцее выбранным Ть Измерить температуру Тхс вблизи места подключения холодных спаев термопар. Найти по таблицам ГОСТ Р 8.585-2001 значения термоэдс Uxc в мВ, соответствующие температуре холодного спая Тхс. Рассчитать для каждой поверяемой точки в мВ значение U(Ti) = Ui - Uxc-Полученные значения напряжения подать на вход прибора.

Основную относительную погрешность определяют по формуле:

Т -Т

5^-^--г 100

т

зад

где

'Г,,,:, ■' значение температуры по таблицам;

Ti - значение температуры, полученное по прибору;

Полученные значения погрешности не должны превышать значений, указанных в технической документации на прибор.

• 4.6.2. Определение основной относительной погрешности измерения температуры термосопротивлениями.

Выбрать пять точек Ti равномерно распределенных по диапазону измеряемой температуры в °C. Найти для соответствующего типа термосопротивлений по таблицам ГОСТ 6651-94 значения сопротивлений в Ом для температур Ть

Подключить сопротивление на вход канала соответствующее R.

Основную относительную погрешность измерения определяют по формуле:

где

Ti - значение выбранной температуры;

Tn- значение температур, полученное на приборе;

Полученные значения погрещности не должны превышать значений, указанных в технической документации на прибор.

• 4.7. Проверка блока лазерной центровки (для SMARTSCANNER)

  • 4.7.1. Проверка основной относительной погрешности при измерении перемещения.

Проверку основной относительной погрешности проводят при помощи трехкоординатной измерительной машины.

Лазерный источник и приемник излучения размещают на трехкоординатной измерительной машине напротив друг друга на расстоянии примерно 0,5м. При этом лазерный источник должен иметь два перемещения - горизонтальное и вертикальное. Измерения проводят сначала при перемещении лазерного источника в горизонтальном направлении, а затем в вертикальном направлении.

Лазерный источник перемещается в горизонтальном направлении таким образом, чтобы луч лазера попал в центр фотодетектора приемника излучения (нулевое положение). От "нулевого" положения лазерного источника и приемника излучения производится перемещение подвижного лазерного источника в горизонтальном направлении на +/- 5мм с дискретностью 1мм. При этом перемещение измеряется по показаниям дисплея трехкоординатной измерительной машины и поверяемого прибора.

Основную относительную погрешность определяют по формуле

|S-£|

<J=-----^^^100(%),

S

где

S - перемещение лазерного источника по показанию дисплея;

L - значение перемещения, полученное по поверяемому прибору.

Полученное значение основной относительной погрешности не должно превышать указанного в технической документации на модель.

Те же измерения проводятся при перемещении лазерного источника в вертикальном направлении.

• 4.7.2. Проверка основной относительной погрешности при измерении угла.

Полученное значение основной относительной погрешности не должно превышать указанного в технической документации на модель.

5. Оформление результатов поверки

• 5.1. На анализаторы, признанные годными при поверке, выддют свидетельство о поверке по форме, установленной в ПР 50.2.006-94.

• 5.2. Анализаторы, не удовлетворяющие требованиям настоящей рекомендации, к применению не допускают и выдают извещение о непригодности с указанием причин по форме, установленной в ПР 50.2.006-94.

Начальник лаборатории ФГУП «ВНИИМС»
