УТВЕРЖДАЮ

Руководитель ГЦИ СИ, главный метролог ФГУП «РФЯЦ-ВНИИЭФ»

В.Н. Щеглов

•' у ЙК\КЗК!ЕРИТЕЛЬН0И

■ техники/Л.j-'-Vy МН

МОДУЛЬ ДАВЛЕНИЯ СЕНСОРНЫЙ ИЗМЕРИТЕЛЬНЫЙ ВН1225.600 Методика поверки

ВН1225.600 МП

Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

СОДЕРЖАНИЕ                                       Стр.

допускаемой основной погрешности и предела допускаемой вариации выходного сигнала, приведенных к верхнему пределу измерений

  • 6.4 Проверка формирования признака аварии и пределов допускаемого

отклонения значения аварийного давления от заданной аварийной уставки

ПРИЛОЖЕНИЕ А (справочное) Перечень документов, на которые даны

ссылки в тексте настоящей методики поверки

Изм.

Лист

№докум.

Подп.

Дата

Разраб.

Балуев M.H.

Пров.

Евменов О.И.

Нач. отд.

H. контр.

Наумов M.A.

Утв.

Z

г

Модуль давления сенсорный измерительный ВН1225.600

Методика поверки

ВН1225.600 МП

Лит.

С.

Страниц

3

13

ООО «Объединение БИНАР»

Методика поверки (МП) распространяется на модули давления сенсорные измерительные ВН1225.600 (далее - СМД), выпускаемые по техническим условиям ВН1225.600 ТУ в соответствии с ГОСТ 22520, и устанавливает методику их первичной и периодической поверок.

СМД предназначены для периодических автоматических измерений избыточного давления жидкости или газа, неагрессивных к титановым сплавам, и передачи результатов измерений по радиоканалу связи.

Настоящая МП разработана в соответствии с требованиями РМГ 51.

Перечень документов, на которые даны ссылки в тексте настоящей МП, приведен в приложении А.

Межповерочный интервал СМД - 3 года.

с.

ВН1225.600 МП

4

Изм.

Лист

№ докум.

Поди.

Дата

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 СМД подвергают первичной и периодической поверкам в соответствии с таблицей 1. Первичной поверке подвергают СМД при выпуске из производства и после ремонта.

Таблица 1 - Перечень операций при поверке

№ п/п

Наименование операции

Номер пункта методики

Обязательность проведения операции при поверке

первичной

периодической

1

Внешний осмотр

6.1

да

да

2

Опробование

6.2

да

да

3

Проверка диапазона измерений избыточного давления, пределов допускаемой основной погрешности и предела допускаемой вариации выходного сигнала, приведенных к верхнему пределу измерений (ВПИ)

6.3

да

да

4

Проверка формирования признака аварии и пределов допускаемого отклонения значения аварийного давления от заданной аварийной уставки

6.4

да

да

5

Проверка программного обеспечения

6.5

да

да

  • 1.2 При получении отрицательного результата какой-либо операции поверки дальнейшую поверку не проводят, и результаты оформляют в соответствии с 7.2.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки СМД применяют эталоны и вспомогательное оборудование, приведенные в таблице 2.

Таблица 2 - Перечень эталонов и вспомогательного оборудования

Требуемые характеристики

Наименование эталонов и вспомогательного оборудования

Основные метрологические характеристики СИ

1

Диапазон измерений избыточного давления:

  • - от 0 до 2,5 МПа

  • - от 0 до 6,0 МПа

  • - от 0 до 16 МПа

  • - от 0 до 25 МПа

  • - от 0 до 40 МПа

  • - от 0 до 60 МПа

Манометр грузопоршневой:

МП-60

МП-60

МП-250

МП-250

МП-400

МП-600

Класс точности 0,05

2 разряд по ГОСТР 8.802

2

Дальность действия радиоканала связи с СМД не менее 100 м

Пульт управления дистанционный ВН1236.000

3

Переключение режимов СМД

Устройство включения режимов ВН1225.910

ВН1225.600 МП

с.

5

Изм.

Лист

№ докум.

Поди.

Дата

  • 2.2 Для контроля условий поверки применяют средства измерений, приведенные в таблице 3.

Таблица 3 - Перечень средств измерений, применяемых для контроля условий поверки

Требуемые характеристики (условия поверки)

Наименование СИ

Пределы допускаемой погрешности (ПГ)

1

Температура окружающего воздуха(23 ± 2)°C

Гигрометр психрометрический ВИТ-2

ПГ ± 0,2 °C

2

Относительная влажность воздуха от 30 до 80 %

ПГ ± 6 %

3

Атмосферное давление от 84 до 106 кПа

Барометр-анероид БАММ-1

ПГ ± 200 Па

  • 2.3 Применяемые СИ должны быть поверены согласно ПР 50.2.006 и иметь действующие свидетельства о поверке.

  • 2.4 Допускается применять другие средства измерений (СИ), обеспечивающие требуемые диапазоны и точность измерений.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки выполняют все требования безопасности, указанные в руководствах по эксплуатации (РЭ) на СМД, эталоны, СИ и вспомогательное оборудование.

  • 3.2 К работе с СМД допускают персонал, ознакомившейся с РЭ на СМД, эталоны, СИ, вспомогательное оборудование и прошедший инструктаж по технике безопасности.

  • 3.3 Установку (снятие) СМД на объекте контроля, производят при отсутствии избыточного давления.

4 УСЛОВИЯ ПОВЕРКИ

При проведении поверки СМД соблюдают следующие условия:

  • -  температура окружающего воздуха (23 ± 2) °C;

  • -  относительная влажность воздуха от 30 до 80 %;

  • -  атмосферное давление от 84 до 106 кПа.

5 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки СМД и все средства поверки выдерживают не менее 3 ч при температуре, приведенной в 4.1.

6 ПРОВЕДЕНИЕ ПОВЕРКИ И ОБРАБОТКА РЕЗУЛЬТАТОВ
  • 6.1 Внешний осмотр

При внешнем осмотре СМД проверяют:

  • - целостность корпуса СМД;

  • - состояние поверхностей (отсутствие вмятин, царапин, задиров);

  • - целостность пломбы-этикетки;

  • - наличие маркировки;

  • - наличие паспорта.

    с.

    ВН1225.600 МП

    6

    Изм.

    Лист

    № докум.

    Поди.

    Дата

  • 6.2 Опробование

    • 6.2.1 Опробование СМД проводят с помощью пульта управления дистанционного ВН1236.000 (ПДУ) по схеме рисунка 1.

    • 6.2.2 Включить ПДУ, для этого поочередно нажать клавиши "F" и "1".

  • 1 - модуль давления сенсорный измерительный ВН1225.600;

  • 2 - пульт управления дистанционный ВН1236.000;

  • 3 - устройство включения режимов ВН 1225.910

Рисунок 1 - Схема проверки работоспособности СМД

  • 6.2.3 После появления заставки на дисплее ПДУ, нажать клавишу "Enter".

  • 6.2.4 В открывшемся меню "ПДУ", с режимами: "РАБОТА", "ИНЖ. РЕЖИМ", "НАСТРОЙКА", с помощью клавиш и "f" выбрать режим "Работа". Нажать клавишу "Enter".

  • 6.2.5 В открывшемся меню "РАБОТА" с помощью клавиш и "f" выбрать функцию "Выбор канала". Нажать клавишу "Enter".

  • 6.2.6 С помощью клавиш " и выбрать номер частотного канала в соответствии с эксплуатационной документацией, вернуться в меню "РАБОТА". Нажать клавишу "Enter".

  • 6.2.7 В меню "РАБОТА" с помощью клавиш Ц" и "f" выбрать функцию "Прослушивание". Нажать клавишу "Enter".

  • 6.2.8 В меню "Прослушивание" с помощью клавиш и "f" выбрать номер проверяемого СМД. Нажать клавишу "Enter".

  • 6.2.9 Перевести СМД в режим "СБРОС", для этого поднести устройство включения режимов ВН 1225.910 (УВР) плоской частью к торцу кожуха СМД на время (1,0±0,5) с. При этом на дисплее ПДУ должно пройти кратковременное сообщение "СБРОС".

  • 6.2.10 Перевести СМД в режим "КОНФИГУРАЦИЯ", для этого дважды поднести УВР плоской частью к торцу кожуха СМД на время (1,0±0,5) с интервалом не более 3 с. При этом на дисплее ПДУ должно пройти кратковременное сообщение "КОНФИГ".

  • 6.2.11 Вернуться в меню "Прослушивание", для этого нажать клавишу "ESC".

  • 6.2.12 Вернуться в меню "Работа", для этого нажать клавишу "ESC".

  • 6.2.13 В меню "РАБОТА" с помощью клавиш и "f" выбрать функцию "Пуск". Нажать клавишу "Enter".

  • 6.2.14 На дисплее ПДУ зафиксировать:

  • - значение измеренного избыточного давления (в графе "Парам.");

  • - значение температуры внутри корпуса СМД (в графе "Т. чипа");

  • - значение напряжения источника питания СМД (в графе "Батар."). Проконтроли-ровать напряжение 3,6 ± 0,1 В.

    ВН1225.600 МП

    с.

    7

    Изм.

    Лист

    № докум.

    Поди.

    Дата

  • 6.2.15 Перевести СМД в режим "СОН", для этого поднести УВР плоской частью к торцу кожуха СМД на время не менее 3 с. При этом на дисплее ПДУ должно пройти кратковременное сообщение "СОН".

  • 6.2.16 Вернуться в меню "Работа", для этого нажать клавишу "ESC".

  • 6.2.17 Выключить ПДУ, для этого поочередно нажать клавиши "F" и "1".

  • 6.2.18 В случае невыполнения любого из условий по 6.2.14 поверку прекратить и отправить СМД на ремонт.

  • 6.3 Проверка диапазона измерений избыточного давления, пределов допускаемой основной погрешности и предела допускаемой вариации выходного сигнала, приведенных к ВПИ

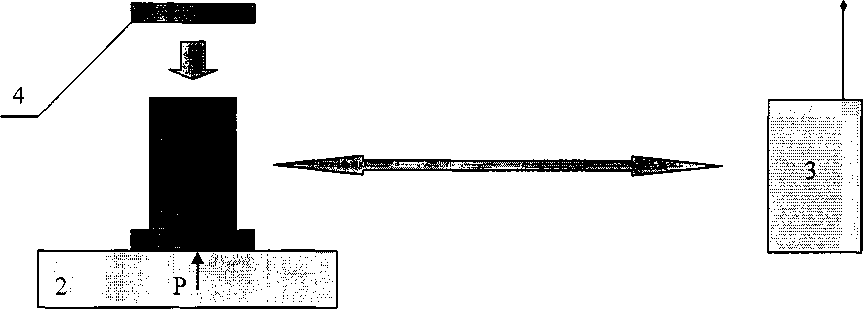

    • 6.3.1 Установить СМД на грузопоршневом манометре типа МП (МП-60, МП-250, МП-400, МП-600) согласно схеме, приведенной на рисунке 2.

  • 1 - модуль давления сенсорный измерительный ВН 1225.600;

  • 2 - грузопоршневой манометр типа МП;

  • 3 - пульт управления дистанционный ВН1236.000;

  • 4 - устройство включения режимов ВН1225.910.

Рисунок 2 - Схема поверки СМД

  • 6.3.2 ПДУ расположить в непосредственной близости от СМД.

  • 6.3.3 Включить ПДУ, для этого поочередно нажать клавиши "F" и "1".

  • 6.3.4 После появления заставки на дисплее ПДУ, нажать клавишу "Enter".

  • 6.3.5 В открывшемся меню "ПДУ", с режимами: "РАБОТА", "ИНЖ. РЕЖИМ", "НАСТРОЙКА", с помощью клавиш и выбрать "ИНЖ. РЕЖИМ".

  • 6.3.6 Перевести СМД в режим "СБРОС", для этого поднести УВР плоской частью к торцу кожуха СМД на время (1,0±0,5) с. При этом на дисплее ПДУ должно пройти кратковременное сообщение "СБРОС".

  • 6.3.7 Перевести СМД в режим "КОНФИГУРАЦИЯ", для этого дважды поднести УВР плоской частью к торцу кожуха СМД на время (1,0±0,5) с с интервалом не более 3 с. При этом на дисплее ПДУ должно пройти кратковременное сообщение "КОНФИГ".

  • 6.3.8 Войти в меню "ИНЖ. РЕЖИМ", для этого нажать клавишу "Enter".

  • 6.3.9 В открывшемся меню "ИНЖ. РЕЖИМ", с функциями: "ТЕСТ", "Калибровка 0", "Калибровка 1", с помощью клавиш и Т выбрать функцию "ТЕСТ" и нажать клавишу "Enter".

  • 6.3.10 На дисплее ПДУ с интервалом обновления 5 с должны отобразиться:

  • - значение измеренного избыточного давления (в графе "Парам.");

  • - значение температуры внутри корпуса СМД (в графе "Т. чипа");

  • - значение напряжения источника питания СМД (в графе "Батар.").

    с.

    ВН1225.600 МП

    8

    Изм.

    Лист

    № докум.

    Поди.

    Дата

  • 6.3.11 Подавать на СМД избыточное давление с фиксированными уровнями РзадЛ (прямой и обратный ход) по таблице 4. На каждом уровне заданного избыточного давления в графе "Парам." зафиксировать и записать в таблицу 4 измеренное значение избыточного давления РизмЛ, МПа.

Таблица 4 - Пределы основной погрешности и значения вариации выходного сигнала

Характеристика

Ход

Рвпи>

МПа

Задаваемое значение избыточного давления Рзад. i) МПа

2,5

0,000

0,500

1,000

1,500

2,000

2,500

6,0

0,000

1,200

2,400

3,600

4,800

6,000

16

0,000

3,200

6,400

9,600

12,800

16,000

25

0,000

5,000

10,000

15,000

20,000

25,000

40

0,000

8,000

16,000

24,000

32,000

40,000

60

0,000

12,000

24,000

36,000

48,000

60,000

Измеренное значение давления

Рцзм-i) МПа

прямой

обратный

Основная погрешность , % ВПИ

прямой

обратный

Вариация д,., %

  • 6.3.12 Основную погрешность %, на каждом уровне задаваемого избыточного давления при прямом и обратном ходе рассчитать по формуле

(1)

где Ризмл ~ измеренное значение избыточного давления по таблице 4, МПа;

Рзадл ~ заданное значение избыточного давления по таблице 4, МПа;

Рвпи ~ наибольшее значение давления, соответствующее ВПИ, МПа.

  • 6.3.13 Вариацию выходного сигнала , %, на каждом уровне задаваемого избыточного давления рассчитать по формуле

= (2) Рвпи

где РПрям.ь Робрл ~ измеренные значения избыточного давления при прямом и обратном ходе по таблице 4, МПа;

Рвпи - наибольшее значение давления, соответствующее ВПИ, МПа.

  • 6.3.14 СМД считать выдержавшим проверку, если наибольшее значение вариации выходного сигнала по таблице 4 не более 0,25 % ВПИ и основная приведенная погрешность удовлетворяет неравенству

|/J<0,95-/,                                                 (3)

где |/, | - наибольшее значение основной погрешности СМД по таблице 4, %;

у - предел допускаемой основной погрешности СМД, 0,25 % ВПИ.

6.4 Проверка формирования признака аварии и пределов отклонения значения аварийного давления от заданной аварийной уставки

  • 6.4.1 Выполнить операции по 6.3.1 -6.3.10.

  • 6.4.2 Подать на датчик давление, равное значению (Pycm.min + 0,015- Pycm.min) МПа, где Pycm.min ~ значение аварийной уставки, соответствующее наименьшему допускаемому значению избыточного давления (паспортное значение).

    ВН1225.600 МП

    с.

    9

    Изм.

    Лист

    № докум.

    Поди.

    Дата

  • 6.4.3 Плавно уменьшая давление в манометре, зафиксировать на дисплее ПДУ признак аварии в виде сообщения "АВАРИЯ" и значение аварийного давления Pae.min, МПа, в графе "Парам.".

  • 6.4.4 Подать на датчик давление, равное значению уст тах - 0,015 • Руст.тах) МПа, где Руст.тах- значение аварийной уставки, соответствующее наибольшему допускаемому значению избыточного давления (паспортное значение).

  • 6.4.5 Плавно увеличивая давление в манометре, зафиксировать на дисплее ПДУ признак аварии в виде сообщения "АВАРИЯ" и значение аварийного давления Р'ав.тах, МПа, в графе "Парам.".

  • 6.4.6 Отклонение значения аварийного давления от заданной аварийной уставки уов , %, рассчитать по формуле

Р     -Р

лг _ ae.min(max) * уст min(max) 1ПЛ                                               Z/1\

/ ав.             Z                      * 1UU,                                                 (/г J

г ^cm.min(max)

где Руст.тт(тах) ~ значение аварийной уставки, соответствующее наименьшему или наибольшему допускаемому значению избыточного давления (паспортное значение), МПа;

Рав.тт(тах) ~ измеренное значение аварийного давления, соответствующее минимальному или максимальному допускаемому значению, МПа.

  • 6.4.7 Выполнить операции по 6.4.2 - 6.4.6 не менее трех раз.

  • 6.4.8 СМД считать выдержавшим проверку, если отклонение значения аварийного давления от заданной аварийной уставки находится в пределах ± 1 %.

6.5 Проверка программного обеспечения

  • 6.5.1 Проверку программного обеспечения (ПО) СМД проводить с помощью ПУД.

  • 6.5.2 Выполнить операции по 6.2.1 - 6.2.8.

  • 6.5.3 Идентификатор ПО рассчитывается автоматически при установлении связи ПУД с СМД и отображается на жидкокристаллическом дисплее ПУД.

  • 6.5.4 СМД считать выдержавшим проверку, если идентификатор ПО на жидкокристаллическом дисплее ПУД соответствует указанному значению в паспорте на данный СМД.

Примечание - Допускается проверку ПО по 6.5 совмещать с опробованием СМД по 6.2.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Положительные результаты поверки СМД оформляют в соответствии с ПР 50.2.006 и удостоверяют оттиском поверительного клейма в соответствии с ПР 50.2.007 в одном из сопроводительных документов (паспорт, свидетельство о поверке).

  • 7.2 На СМД, не удовлетворяющий требованиям настоящей методики поверки, выдают извещение о непригодности в соответствии с ПР 50.2.006 с указанием причин. Поверительное клеймо гасят. Датчик к дальнейшей эксплуатации не допускают.

    с.

    ВН1225.600 МП

    10

    Изм.

    Лист

    № докум.

    Поди.

    Дата

ПРИЛОЖЕНИЕ А

(справочное)

Перечень документов, на которые даны ссылки в тексте настоящей методики поверки

Обозначения

Наименование

ВН1225.600 ТУ

Модуль давления сенсорный измерительный ВН1225.600. Технические условия

ГОСТ Р 8.802-2012

ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 22520-85

Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами. ГСП. Общие технические условия

ПР 50.2.006-94

Правила по метрологии. ГСП. Порядок проведения поверки средств измерений

ПР 50.2.007-2001

Правила по метрологии. ГСП. Поверительные клейма

РМГ 51-2002

Рекомендации по межгосударственной стандартизации. ГСП. Документы на методики поверки средств измерений. Основные положения

ВН1225.600 МП

с.

11

Изм.

Лист

№ докум.

Поди.

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
