Методика поверки «Государственная система обеспечения единства измерений Газоанализаторы передвижные АКПУ » (MП-242-2157-2017)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

i

оголинский

УТВЕРЖДАЮ

Директор енделеева"

Государственная система обеспечения единства измерений Газоанализаторы передвижные АКПУ МЕТОДИКА ПОВЕРКИ МП-242-2157-2017

Заместитель руководителя научно-исследовательского отдела

Государствен^ых эталонов в области х измерений . Менделеева"

ФГУП "В

А.В. Колобова

Разработчик

Инженер I -й категории ФГУП "ВНИИМ им      нделеева"

А.Л. Матвеев

Настоящая методика поверки распространяется на газоанализаторы передвижные АКПУ, выпускаемые ФГУП «СПО «Аналитприбор», г. Смоленск, Россия, (далее - газоанализаторы) и устанавливает методику их первичной поверки до ввода в эксплуатацию или после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

• 1 Операции поверки

  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2 Средства поверки

  • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 — Средства поверки

_____6.4__Зажим медицинский 1x2 зубый, зубчатый, прямой, ТУ 64-1-3220-79*_____________ Примечания:

• 1) Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью;

• 2) Все средства поверки, кроме отмеченных знаком «*», должны иметь действующие свидетельства о поверке или отметку в формуляре или паспорте, стандартные образцы состава в баллонах под давлением - действующие паспорта.

• 3 Требования безопасности

  • 3.1   Содержание вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.2   Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу III ГОСТ 12.2.007.0-75.

  • 3.3   Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

  • 3.4   Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

  • 3.5   Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 3.6   Требования к квалификации персонала

К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-80, ГОСТ 8.578-2014, руководством по эксплуатации газоанализаторов и прошедшие инструктаж по технике безопасности.

• 4    Условия поверки

  • 4.1   При проведении поверки соблюдают следующие условия:

температура окружающей среды, °C                                           20 ± 5

относительная влажность окружающей среды, %                           от 30 до 80

атмосферное давление, кПа                                             от 98 до 104,6

механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены;

питание газоанализатора осуществлять от блока аккумуляторного, если не оговорено особо.

• 5    Подготовка к поверке

  • 5.1   Перед проведением поверки выполняют следующие подготовительные работы:

• 1) проверяют комплектность газоанализаторов в соответствии с эксплуатационной документацией (при первичной поверке при выпуске из производства);

• 2) подготавливают газоанализаторы к работе согласно п. 2.2 руководства по эксплуатации ИБЯЛ.413445.002 РЭ;

• 3) проверяют наличие паспортов и сроки годности ГС;

• 4) баллоны с ГС и поверяемые газоанализаторы выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч;

• 5) подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

• 6) собирают схему поверки, рекомендуемая схема поверки приведена на рисунке 1.

• 6    Проведение поверки

  • 6.1   Внешний осмотр

При внешнем осмотре газоанализатора должно быть установлено:

• - отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики газоанализатора;

• - наличие пломб;

• - наличие маркировки газоанализатора, соответствующей руководству по эксплуатации;

• - комплектность газоанализатора, указанная в руководстве по эксплуатации;

• - исправность органов управления режимами работы;

• - наличие всех видов крепежа.

Примечание - Комплектность газоанализатора проверять только при первичной поверке при выпуске из производства.

Газоанализатор считается выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

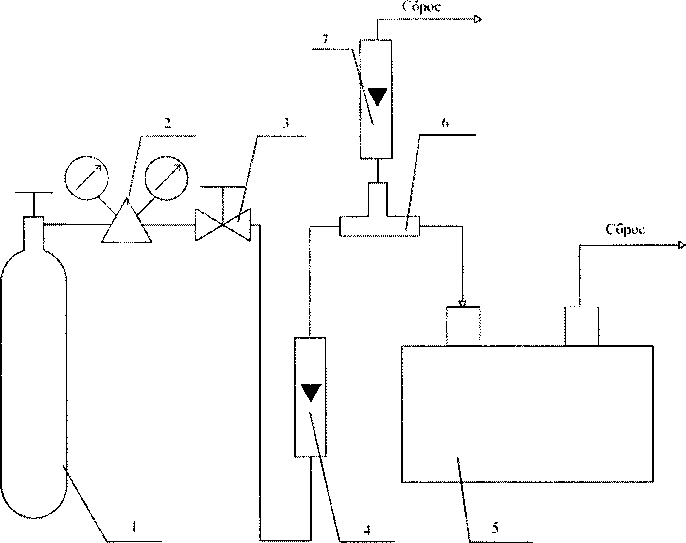

1 - источник ГС; 2 - редуктор; 3 - вентиль точной регулировки трассовый; 4, 7 - индикатор расхода (ротаметр); 5 - газоанализатор; 6 - тройник.

Рисунок 1 - Схема подачи ГС на газоанализаторы при проведении поверки для каждого канала отбора пробы

• 6.2 Опробование

  • 6.2.1  Провести проверку работоспособности газоанализатора в соответствии с п. 3.4 руководства по эксплуатации ИБЯЛ.413445.002 РЭ.

  • 6.2.2  Результаты опробования считают положительными, если по окончании времени прогрева отсутствует информация об отказах и газоанализатор переходит в режим измерений.

6.3 Подтверждение соответствия программного обеспечения

• 6.3.1  Подтверждение соответствия программного обеспечения проводится визуально при включении электрического питания газоанализаторов.

• 6.3.2 Идентификационные данные встроенного программного обеспечения (номер версии и контрольная сумма) отображаются на индикаторе газоанализатора в процессе запуска.

• 6.3.3  Результат проверки соответствия программного обеспечения считают положительным, если идентификационные данные, отображающиеся на индикаторе, соответствует указанным в Описании типа (приложение к Свидетельству об утверждении типа).

6.4 Определение метрологических характеристик

• 6.4.1 Определение погрешности

Определение погрешности газоанализатора для каждого определяемого компонента по каждому каналу отбора пробы проводят в следующем порядке:

• 1) подать на вход газоанализатора ГС (приложение А, таблица А.1 в соответствии с определяемым компонентом), в последовательности:

при первичной поверке:

• - №№ 1-2-3-2-1-3- для определяемых компонентов и диапазонов измерений, для которых в таблицах А.1 и А.2 Приложения А указаны 3 точки поверки;

• - №№ 1-2-3-4-3-1-4 - для определяемых компонентов и диапазонов измерений, для которых в таблицах А. 1 и А.2 Приложения А указаны 4 точки поверки;

при периодической поверке:

• - №№ 1 - 2 - 3 - для определяемых компонентов и диапазонов измерений, для которых в таблицах А.1 и А.2 Приложения А указаны 3 точки поверки;

• - №№ 1 - 2 - 3 - 4 - для определяемых компонентов и диапазонов измерений, для которых в таблицах А. 1 и А.2 Приложения А указаны 4 точки поверки.

Время подачи каждой ГС, мин, не менее:

-ГС№1                                                      10

• - ГС № 2, 3, 4                                                                         3

Примечание - расход ГС установить таким образом, чтобы расход по ротаметру 7 был не

менее 0,4 дм³/мин.

• 2) зарегистрировать установившиеся показания газоанализатора при подаче каждой ГС.

• 3) Значение абсолютной погрешности газоанализатора A_f, массовая концентрация, мг/м³, для диапазонов в которых нормированы пределы допускаемой абсолютной погрешности, рассчитать по формуле

&_t=C_z-C*,                                    (1)

где C_t       - установившиеся показания газоанализатора при подаче i-й ГС, массовая концен

трация, мг/м³ или довзрывоопасная концентрация, % НКПР;

С* - действительное значение содержания определяемого компонента в i-й ГС, массовая концентрация, мг/м³, % НКПР.

Для определяемых компонентов: пары нефти, авиационного топлива, топлива для реактивных двигателей, дизельного топлива, бензина, действительное значение массовой концентрации определяемого компонента С.^д, % НКПР или мг/м³, рассчитать по формуле

где к,      - коэффициент пересчета содержания поверочного компонента в z-ой ГС (z = 2, 3)

в содержание определяемого компонента, указанный в таблицах А.З и А.4 Приложения А;

С^Д'-^П“^Е' -действительное значение массовой концентрации поверочного компонента (изобутилена) или довзрывоопасной концентрации поверочного компонента (пропана) в подаваемой ГС, мг/м³ или % НКПР.

• 4) Значение относительной погрешности газоанализатора %, для диапазонов в которых нормированы пределы допускаемой относительной погрешности, рассчитать по формуле

о. =^Я-100                             (3)

‘ сг                                                                     ^{v 7}

• 5) Результат определения погрешности газоанализатора считают положительным, если погрешность во всех точках поверки не превышает пределов, указанных в таблицах Б.1, Б.2 приложения Б.

• 6.4.2 Определение вариации показаний

Определение вариации показаний допускается проводить одновременно с определением погрешности по п. 6.4.1 при подаче ГС № 2 (если в Приложения А указано 3 точки поверки) или ГС № 3 (если в Приложения А указано 4 точки поверки).

Значение вариации показаний для диапазонов в которых нормированы пределы допускаемой абсолютной погрешности, в долях от пределов допускаемой абсолютной погрешности, рассчитать по формуле

(4)

где С?, С? - результат измерений содержания определяемого компонента при подходе к точке поверки 2 со стороны больших и меньших значений, довзрывоопасная концентрация % НКПР или массовая концентрация, мг/м³;

Д_д - пределы допускаемой абсолютной погрешности, %НКПР или мг/м³.

Значение вариации показаний 1% для диапазонов в которых нормированы пределы допускаемой относительной погрешности, в долях от пределов допускаемой относительной погрешности, рассчитать по формуле

Б /-iM

^С2(3) ^{_ С}2(3)

С^д 8

где               - результат измерений содержания определяемого компонента при подходе к

точке поверки 2 (3) со стороны больших и меньших значений, массовая концентрация, мг/м³;

б_д - пределы допускаемой относительной погрешности, %.

Результат определения вариации показаний считать положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от предела допускаемой погрешности.

• 6.4.3 Определение времени установления показаний

Определение времени установления показаний проводить последовательно для каждого канала отбора пробы и каждого измерительного канала. Длина линии от выхода тройника (6) до входа газоанализатора должна быть не более 300 мм.

Определение времени установления показаний проводить при скачкообразном изменении содержания поверочного компонента на входе газоанализатора путем перехода в одном цикле:

а) с ГС № 1 на ГС № 4 (изобутилен) и обратно для измерительных каналов ФИД;

б) с ГС № 1 на ГС № 3 (пропан) и обратно для измерительных каналов ИК. Количество циклов - 3.

Для определения времени установления показаний в одном цикле необходимо:

а) подать на вход канала №1 газоанализатора ГС 1 и выдержать при непрерывной подаче ГС № 1 в течение 10 мин, зарегистрировать показания (Ci);

б) отсоединить газоподводящую трубку от входа газоанализатора, пережать трубку после ротаметра (7) с помощью зажима, а затем подать ГС №4 (для измерительных каналов ФИД) или ГС № 3 (для измерительных каналов ИК) на вход схемы проверки в течение 1 мин;

в) удалить зажим с трубки после ротаметра (7). Подключить газоподводящую трубку к соответствующему входу газоанализатора и включить секундомер;

г) зарегистрировать показания газоанализатора через 15 с (Сод), 60 с (Сод) и через 3 мин (Сует);

д) рассчитать относительное изменение показаний К при скачкообразном увеличении содержания определяемого компонента по формулам

Рассчитать среднее значение относительного изменения показаний Ксро,5 (Ксрод) как среднее арифметическое значений Ко,5 (Код) в каждом цикле.

Результат определения времени установления показаний считать положительным, если значения Ксрод 0,5, Ксрод > 0,9, что означает, что время установления показаний не превышает пределов, указанных в таблице Б.З приложения Б.

Оформление результатов поверки

• 7.1   При проведении поверки газоанализаторов составляют протокол результатов поверки, рекомендуемая форма которого приведена в приложении В.

• 7.2   Газоанализаторы, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации. Положительные результаты поверки удостоверяются знаком поверки и (или) записью в формуляре, заверяемой подписью поверителя и знаком поверки. По требованию потребителя выдается свидетельство о поверке установленной формы согласно действующему законодательству Российской Федерации.

• 7.3   Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

Приложение А

(обязательное)

Технические характеристики газовых смесей, используемых при поверке газоанализаторов

Таблица А.1 - Технические характеристики газовых смесей, используемых при поверке газоанализаторов по каналу ФИД

Таблица А.2 - Технические характеристики газовых смесей, используемых при поверке газоанализаторов по каналу ИК

Таблица А.З - Значения коэффициентов пересчета содержания поверочного компонента в содержание определяемого компонента в ГС для измерительных каналов ФИД

Таблица А.4 - Значения коэффициентов пересчета содержания поверочного компонента в содержание определяемого компонента в ГС для измерительных каналов ИК

Приложение Б

(обязательное) Диапазоны измерений, пределы допускаемой погрешности газоанализаторов и времени установления показаний

Таблица Б.1 - Диапазоны измерений и пределы допускаемой погрешности газоанализатора

по измерительному каналу ФИД

Таблица Б.2 - Диапазоны измерений и пределы допускаемой погрешности газоанализатора по измерительному каналу ИК

Таблица Б.З - Предел допускаемого времени установления показаний

Приложение В

(рекомендуемое)

Форма протокола поверки

Протокол поверки

№__________________от______________

(тип СИ, регистрационный номер в ФИФ)

• 1) Заводской номер СИ_________________________________________________________________

• 2) Принадлежит____________________________________________________________________

• 3) Наименование изготовителя_____________________________________________________________

• 4) Дата выпуска__________________________________________________________________________

• 5) Наименование нормативного документа по поверке______________________________________

• 6) Наименование, обозначение, заводские номера применяемых средств поверки/ номера паспортов ГС_______________________________________________________________________________

• 7) Вид поверки (первичная, периодическая)

(нужное подчеркнуть)

• 8) Условия поверки:

• - температура окружающей среды____________________________________________________

• - относительная влажность окружающей среды___________________________________________

• - атмосферное давление_______________________________________________________________

• 9) Результаты проведения поверки

Внешний осмотр_________________________________________________________________

Опробование______________________________________________________________________

Подтверждение соответствия программного обеспечения

Определение метрологических характеристик газоанализатора

Определение погрешности

Определение вариации показаний________________________________________________________

Определение времени установления показаний_____________________________________________

Вывод:__________________________________________________________________________________

Заключение_______________________________, зав. №_______________________________________

(тип СИ)

соответствует предъявляемым требованиям и признано годным (не годным) для эксплуатации.

ФИО и подпись поверителя__________________________________________________________

Выдано свидетельство о поверке______________________от_______________________

(Выдано извещение о непригодности_____________________от__________________)

подпись                                       дата

19
