Методика поверки «ГСИ. Источники питания постоянного тока, регулируемые GPS-2303, GPS-3303, GPS-4303, GPS-4251 » (г.р.30166-05)

Федеральное государственное учреждение

РОССИЙСКИЙ ЦЕНТР ИСПЫТАНИЙ И СЕРТИФИКАЦИИ (РОСТЕСТ-МОСКВА)

УТВЕРЖДАЮ Руководитель ГЦИ СИ Зам. Гепсраггыюго директора

Ф) 'У Рос I CC I -Москва

,______ А.С'.Рвдокимов

\                    ! lif 2005 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока, регулируемые

GPS-2303, GPS-3303, GPS-4303, GPS-4251

МЕТОДИКА ПОВЕРКИ

МП-107/447-2005

Москва 2005г.

СОДЕРЖАНИЕ

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

• 2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1 Внешний осмотр

  • 5.2 Опробование

  • 5.3 Определение электрической прочности и сопротивления изоляции

  • 5.4 Определение метрологических характеристик

    • 5.4.1 Определение основной абсолютной погрешности установки напряжения постоянного тока

      • 3

      • 4

      • 4

      • 5

      5

      5

      5

      • 5

      • 6

    • 5.4.2 Определение нестабильности напряжения постоянного тока при изменении напряжения

электропитания источника от 198 В до 242 В

• 5.4.3 Определение нестабильности напряжения постоянного тока

при изменении силы постоянного тока в нагрузке

• 5.4.4 Определение уровня пульсаций напряжения постоянного тока

• 5.4.5 Определение основной абсолютной погрешности установки силы постоянного тока 9

• 5.4.6 Определение нестабильности силы постоянного тока при изменении напряжения

электропитания источника от 198 В до 242 В

• 5.4.7 Определение нестабильности силы постоянного тока при изменении напряжения на нагрузке

• 5.4.8 Определение уровня пульсаций силы постоянного тока

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Государственная система обеспечения единства измерений

Источники питания постоянного тока, регулируемые

GPS-2303, GPS-3303, GPS-4303, GPS-4251

Дата введения в действие: «___»

Настоящая методика поверки (далее по тексту - "методика") распространяется на источники питания постоянного тока, регулируемые GPS-2303, GPS-3303, GPS-4303, GPS-4251 (далее по тексту - "источники питания") и устанавливает методику ее периодической поверки.

Рекомендуемый межповерочный интервал - один год.

1.1   При проведении поверки проводят операции, указанные в таблице

использоваться средства поверки, указанные в таблице 2

Таблица 1 - Операции поверки

При несоответствии характеристик поверяемых источников питания постоянного тока, регулируемых GPS-2303, GPS-3303, GPS-4303, GPS-4251 установленным требованиям по любому из пунктов таблицы 1 его к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по 6.2.

Таблица 2 - Средства поверки

Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

К поверке источников питания постоянного тока, регулируемых GPS-2303, GPS-3303, GPS-4303, GPS-4251 допускают лиц, аттестованных на право поверки средств измерений электрических величин и прошедших обучение работе с источниками питания Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже Ш.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ потребителей" и потребителей".

При проведении поверки должны соблюдаться следующие условия: температура окружающей среды, °С                  15

атмосферное давление, кПа                         85

относительная влажность воздуха, %                 30

электропитание - однофазная сеть, В                   198...242;

частота, Гц                                              49,5

коэффициент несинусоидальности                  не более 5 %

• 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

5.1 Внешний осмотр

При внешнем осмотре устанавливается комплектность источников питания постоянного тока, регулируемых GPS-2303, GPS-3303, GPS-4303, GPS-4251. На корпусе источников питания постоянного тока, регулируемых GPS-2303, GPS-3303, GPS-4303, GPS-4251 не допускается наличие механических повреждений. Заводской номер, указанный на приборе, должен совпадать с номером, указанным в эксплуатационной документации.

• 5.2 Опробование

Подготавливают источники питания постоянного тока, регулируемые GPS-2303, GPS-3303, GPS-4303, GPS-4251 к работе согласно руководству по эксплуатации.

Определение электрической прочности и сопротивления изоляции источников питания Определение электрической прочности и сопротивления изоляции источников питания выполняется следующим образом:

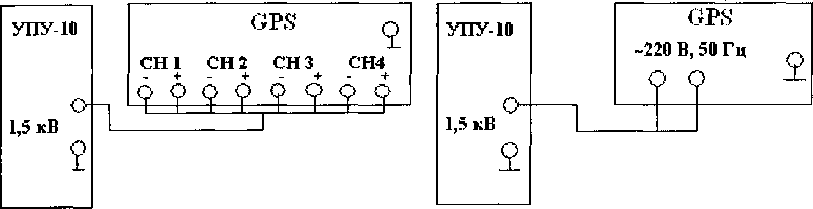

Соберите схему по рисунку 1

При помощи установки пробойной УПУ-10 подаётся испытательное напряжение 1,5 кВ между соединёнными вместе контактами цепи питания и корпусом источников питания РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615, а также между соединёнными вместе контактами выходных цепей и корпусом источников питания.

Рисунок 1 - Структурная схема проверки электрической прочности изоляции где   УПУ-1 о - установка пробойная универсальная;

GPS - поверяемые источники питания GPS-2303, GPS-3303, GPS-4303,GPS-4251.

Результат считается положительным, если в течение одной минуты не произошло пробоя или перекрытия изоляции.

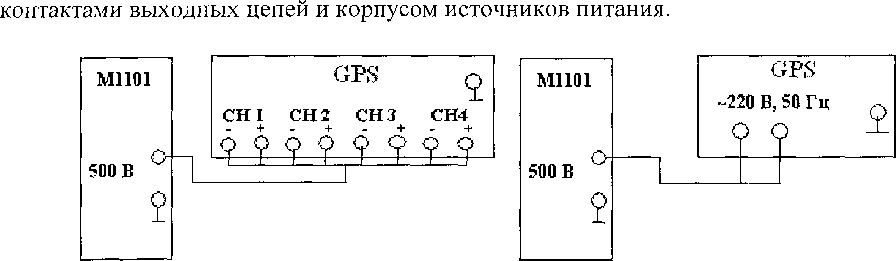

Соберите схему по рисунку 2

При помощи мегаомметра Ml 101 произведите измерение электрического сопротивления изоляции между соединёнными вместе контактами цепи питания и корпусом источников питания GPS-2303, GPS-3303, GPS-4303, GPS-4251, а такж:е между соединёнными вместе

Рисунок 2 - Структурная схема определения электрического сопротивления изоляции где Ml 101 - мегаомметр;

GPS - поверяемые источники питания GPS-2303, GPS-3303, GPS-4303, GPS-4251.

Электрическое сопротивление изоляции между соединёнными вместе контактами цепи питания и корпусом источников питания должно быть не менее 30 МОм. Электрическое сопротивление изоляции между соединёнными вместе контактами выходных цепей и корпусом источников питания должно быть не менее 20 МОм

Результаты измерений занесите в Таблицу А1 Приложения А.

• 5.4 Определение метрологических характеристик

Перед началом измерений на поверяемых источниках питания необходимо установить режим работы и пределы срабатывания защиты по току:

Соберите схему по рисунку 3;

Установите на ЛАТРе напряжение Пвых, равным 220 В и контролируйте его по показаниям встроенного вольтметра;

Включите поверяемый источник питания, нажав кнопку «POWER»;

Установите кнопки «TRACKING» в положение «INDEP» (независимый режим работы выходов «СН-1» и «СН-2»);

Регулятор «VOLTAGE» установите в крайнее левое положение (минимум), регулятор «CURRENT» может находиться в произвольном положении отличном от минимального, индикатор «СС-CV» горит зеленым цветом (режим стабилизации напряжения);

Замкните клеммы «+» и «-» прп помощи соединительного провода, (для GPS-4303 не требуется);

Регулятор «VOLTAGE» установите в положение, при котором индикатор «СС-CV» горит красным цветом (режим стабилизации тока);

Регулятором «CURRENT» установите максимальный, для поверяемого источника питания ток нагрузки;

Положение регулятора «CURRENT» больше не изменяйте;

Снимите перемычку между клеммами «+» и «-».

Поверяемый источник питания готов к работе.

5.4.1 Определение основной абсолютной погрешности установки напряжения постоянного тока выполняют следующим образом:

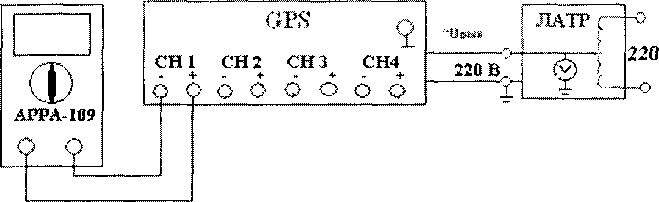

Рисунок 3 - Структурная схема определения основной установки напряжения постоянного тока

GPS - поверяемые источники питания GPS-2303, GPS-3303, GPS-4303, GPS-4251.

ЛАТР - типа TDGC2-10В со встроенным вольтметром; АРРА-109 - мультиметр цифровой.

в Выберите канал, Приложения А;

• •  Регулятором «VOLTAGE» установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.2 Приложения А;

• •  Значения выходного напряжения на зажимах источника фиксируйте по показаниям мультиметра АРРА-109;

• •  Значения основной абсолютной погрешности установки напряжения постоянного тока вычислите по формуле:

Д UycT-UnSM                                      (1)

где Л - значение основной абсолютной погрешности установки напряжения постоянного тока;

Пуст - значение напряжения по показаниям поверяемого прибора;

Пизм — значение напряжения по показаниям мультиметра АРРА-109;

Полученное значение абсолютной погрешности воспроизведения напряжения постоянного тока не должно превышать значений, указанных в Таблице А.2 Приложения А.

• 5.4.2 Определение нестабильности выходного напряжения постоянного тока при изменении напряжения электропитания источника от 198 В до 242 В выполняют следующим образом:

• •  Соберите схему по рисунку 3;

• •  Установите на ЛАТРе напряжение «Пвых», равным 198 В и контролируйте его по показаниям встроенного вольтметра;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

• •  Выберите канал, в котором будут производиться измерения, по данным таблицы А.З Приложения А;

• •  Регулятором «VOLTAGE» установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.З Приложения А;

• •  На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

» Мультиметром АРРА-109 измерьте средние значения установленного напряжения (не менее 5 измерений);

Значение нестабильности напряжения постоянного тока вычислите по формуле;

^Un^cp

1

п

где А - значение нестабильности напряжения постоянного тока;

Uycr - значение напряжения по показаниям поверяемого прибора; Un ср - значение напряжения по показаниям мультиметра АРРА-109;

в Аналогично проводят измерения при напряжении электропитания источника равном 242 В; Полученное значение нестабильности напряжения постоянного тока не должно превышать значений, указанных в Таблице А.З Приложения А.

Определение нестабильности напряжения постоянного тока при изменении силы тока в нагрузке выполняют следующим образом:

Соберите схему по рисунку 4;

Установите на ЛАТРе напряжение «Свых», равным 220 В и контролируйте его по показаниям встроенного вольтметра;

Включите поверяемый источник питания, нажав кнопку «POWER»;

Выберите канал, в котором будут производиться измерения, по данным таблицы А.4 Приложения А;

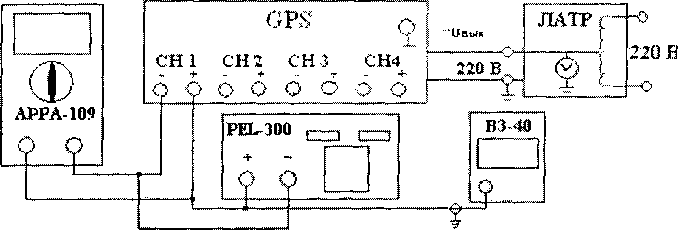

Рисунок 4 - Структурная схема определения нестабильности выходного напряжения постоянного тока при изменении тока нагрузки, уровня пульсаций выходного напряжения постоянного тока

где GPS - поверяемые источники питания GPS-2303, GPS-3303,

GPS-4303, GPS-4251;

PEL-300 - электронная регулируемая нагрузка;

ЛАТР - типа TDGC2-10B со встроенным вольтметром;

АРРА-109 - мультиметр цифровой;

ВЗ-40 - микровольтметр переменного тока.

Регулятором «VOLTAGE» установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.4 Приложения А;

С помощью электронной регулируемой нагрузки «PEL-ЗОО» установите значение тока в нагрузке по данным таблицы А.4 Приложения А;

На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

Мультиметром АРРА-109 измерьте средние значения установленного напряжения (не менее 5 измерений);

Значение нестабильности напряжения постоянного тока вычислите по формуле (2); Полученное значение нестабильности напряжения постоянного тока не должно превышать значений, указанных в Таблице А.4 Приложения А.

• 5.4.4 Определение уровня пульсаций напряжения постоянного тока выполняют следуюгцим образом:

• •  Соберите схему по рисунку 4;

• •  Установите на ЛАТРе напряжение «Пвых», равным 220 В и контролируйте его по показаниям встроенного вольтметра;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

• •  Выберите канал, в котором будут производиться измерения, по данным таблицы А. 5 Приложения А;

• •  Регулятором «VOLTAGE» установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А. 5 Приложения А;

• •  С помощью электронной регулируемой нагрузки «PEL-ЗОО» установите значение тока в нагрузке по данным таблицы А. 5 Приложения А;

• •  Значения уровня пульсаций выходного напряжения постоянного тока фиксируйте по показаниям микровольтметра ВЗ-40;

Полученное значение уровня пульсаций выходного напряжения постоянного тока не должно превышать значений, указанных в Таблице А.5 Приложения А.

• 5.4.5 Определение основной абсолютной погрешности установки силы постоянного тока выполняют следующим образом;

• Соберите схему по рисунку 5;

Рисунок 5 - Структурная схема определения метрологических характеристик источников питания в режиме стабилизации тока.

где GPS - поверяемые источники питания GPS-2303, GPS-3303,

GPS-4303, GPS-4251;

PEL-300 - электронная регулируемая нагрузка;

ЛАТР - типа TDGC2-10B со встроенным вольтметром;

АРРА-109 - мультиметр цифровой;

ВЗ-40 - микровольтметр переменного тока.

Р310 - катушка электрического сопротивления измерительная.

• •  Установите на ЛАТРе напряжение «Пвых», равным 220 В и контролируйте его по показаниям встроенного вольтметра;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

• •  Выберите канал, в котором будут производиться измерения, по данным таблицы А.7 Приложения А;

• •  Регулятором «VOLTAGE» установите значение выходного напряжения, на поверяемом источнике, равным половине максимального значения;

Регулятором «CURRENT» установите значение выходного тока, на поверяемом источнике, по данным таблицы А. 7 Приложения А;

С помощью электронной регулируемой нагрузки «PEL-ЗОО» установите значение тока в нагрузке по данным таблицы А. 7 Приложения А;

При помощи мультиметра АРРА-109 зафиксируйте напряжение на зажимах катушки

РЗ1 о в каждой точке диапазона;

Значение основной абсолютной погрешности установки постоянного тока вычислите по формуле:

А lycT " Uh3m/Rp310                                    (э)

где Л - значение основной абсолютной погрешности установки постоянного тока;

lycT - установленное значение выходного тока по показаниям поверяемого прибора;

Rp3io - значение сопротивления катушки РЗ 10;

Пизм - значение напряжения по показаниям мультиметра АРРА-109, микровольтметра переменного тока ВЗ-40.

Полученное значение основной абсолютной погрешности установки постоянного тока не должно превышать значений, указанных в Таблице А.7 Приложения А,

Определение нестабильности силы постоянного тока при изменении напряжения электропитания источника выполняют следующим образом:

Соберите схему по рисунку 5;

Установите на ЛАТРе напряжение «Пвых», равным 198 В и контролируйте его по показаниям встроенного вольтметра;

Включите поверяемый источник питания, нажав кнопку «POWER»;

Выберите канал, в котором будут производиться измерения, по данным таблицы А. 8 Приложения А;

Регулятором «VOLTAGE» установите значение выходного напряжения, на поверяемом источнике, равным половине максимального значения;

Регулятором «CURRENT» установите значение выходного тока, на поверяемом источнике, по данным таблицы А.8 Приложения А;

С помощью электронной регулируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А. 8 Приложения А;

На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

Мультиметром АРРА-109 измерьте средние значения напряжения (не измерений) на зажимах катушки Р310;

Значение нестабильности выходного постоянного тока вычислите по формуле:

Rp310 '    ®

где А - значение нестабильности выходного постоянного тока;

lycT - установленное значение тока по показаниям испытуемого прибора; Un ср - значение напряжения по показаниям мультиметра АРРА-109;

Rp31 о - значение сопротивления катушки РЗЮ.

в Аналогично проведите измерения при напряжении электропитания источника равном 242 В;

Полученное значение нестабильности выходного постоянного тока не должно превышать значений, указанных в Таблице А. 8 Приложения А.

Определение нестабильности силы постоянного тока при изменении напряжения на нагрузке выполняют следующим образом:

Соберите схему по рисунку 5;

Установите на ЛАТРе напряжение «Овых», равным 220 В и контролируйте его по показаниям встроенного вольтметра;

Включите поверяемый источник питания, нажав кнопку «POWER»;

Выберите канал, в котором будут производиться измерения, по данным таблицы А.9 Приложения А;

Регулятором «CURRENT» установите значение выходного тока, на поверяемом источнике, по данным таблицы А. 9 Приложения А;

С помощью электронной регулируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А.9 Приложения А;

Регулятором «VOLTAGE» установите значение выходного напряжения, по данным Таблицы А.9 Приложения А;

На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

Мультиметром АРРА-109 измерьте средние значения напряжения (не менее 5 измерений) на зажимах катушки РЗ10;

Значение нестабильности постоянного тока вычислите по формуле(4).

Полученное значение нестабильности выходного постоянного тока не должно превышать значений, указанных в Таблице А.9 Приложения А.

5.4.8 Определение уровня пульсаций силы постоянного тока выполняют следующим образом:

• •  Соберите схему по рисунку 5;

• •  Установите на ЛАТРе напряжение «Ubeix», равным 220 В и контролируйте его по показаниям встроенного вольтметра;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

в Выберите канал, в котором будут производиться измерения, по данным таблицы А. 10 Приложения А;

• •  Регулятором «VOLTAGE» установите значение выходного напряжения, на поверяемом источнике, равным половине максимального значения;

• •  Регулятором «CURRENT» установите значение выходного тока, на поверяемом источнике, по данным таблицы А. 10 Приложения А;

• •  С помощью электронной регулируемой нагрузки «РЕЕ-ЗОО» установите значение тока в нагрузке по данным таблицы А. 10 Приложения А;

• •  На зажимах РЗЮ при помощи микровольтметра ВЗ-40 зафиксируйте значения уровня пульсаций выходного напряжения постоянного тока;

• •  Значение уровня пульсаций выходного постоянного тока вычислите по формуле:

1пульс -Up3io/Rp3io                                  (5)

где Пульс - значение уровня пульсаций выходного постоянного тока;

Up3io - значение напряжения по показаниям микровольтметра ВЗ-40; Rp3io - значение сопротивления катушки РЗЮ.

Полученное значение уровня пульсаций выходного постоянного тока не должно превышать значений, указанных в Таблице А. 10 Приложения А.

• 6.1  Положительные результаты поверки источников питания постоянного тока, регулируемых GPS-2303, GPS-3303, GPS-4303, GPS-4251 оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики источники питания постоянного тока, регулируемые GPS-2303, GPS-3303, GPS-4303, GPS-4251 к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении источников питания постоянного тока, регулируемых GPS-2303, GPS-3303, GPS-4303, GPS-4251 в ремонт или невозможности его дальнейшего использования.

Начальник лаборатории №447

ГЦИ СИ ФГУ «Ростест-Москва»

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Таблицы протоколов, результатов поверки источников питания постоянного тока, регулируемых GPS-2303, GPS-3303, GPS-4303, GPS-4251

Таблица А.1 - Определение электрической прочности и сопротивления изоляции

Таблица А.2 - Определение основной абсолютной погрешности установки напряжения постоянного тока.

Таблица А.З - Определение нестабильности напряжения постоянного тока при изменении напряжения электропитания источника

Таблица А.4 - Определение нестабильности напряжения постоянного тока при изменении силы постоянного тока в нагрузке

Таблица А5 - Определение уровня пульсаций напряжения постоянного тока

Таблица А6 - Определение основной абсолютной погрешности воспроизведения силы постоянного тока

Таблица А7 - Определение нестабильности силы постоянного тока при изменении напряжения электропитания источника

Таблица А8 Определение нестабильности силы постоянного тока при изменении напряжения на нагрузке

Таблица А9 Определение уровня пульсаций силы постоянного тока

21
