Методика поверки «Преобразователи измерительные Rosemount 644, Rosemount 3144P» (12.5314.000.00 МП)
![Методика поверки. Преобразователи измерительные Rosemount 644, Rosemount 3144P. ОЕИ Аналитика](mp_html/934653865657ee8e14f6b8_files/934653865657ee8e14f6b8-1.png)
Рекомендация
Государственная система обеспечения единства измерений
Преобразователи измерительные Rosemount 644, Rosemount 3144РМетодика поверки
12.5314,000.00 МП
2013
Настоящая методика распространяется на преобразователи измерительные Rosemount 644, Rosemount 3144Р (далее по тексту - преобразователи) изготовленные по ТУ 4211-021-51453097-2013 или технической документации фирмы «Emerson Process Management».
Преобразователи предназначены для измерения и преобразования сигналов первичных преобразователей (далее - ПП) (термопреобразователей сопротивления, преобразователей термоэлектрических, устройств, имеющих на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока) в унифицированный электрический выходной сигнал постоянного тока 4-20 мА, в цифровой сигнал коммуникационных протоколов HART, Foundation fieldbus или Profibus РА (в зависимости от типа преобразователя).
Рекомендация устанавливает методику первичной (до ввода в эксплуатацию, а также после ремонта) и периодической (в процессе эксплуатации) поверок преобразователей.
1 Операции поверки-
1.1 При проведении поверки должны быть выполнены следующие операции:
-
- внешний осмотр (п. 5.1);
-
- определение основной погрешности преобразователя (п. 5.2).
-
2.1 При проведении поверки преобразователей применяют следующие средства поверки:
-
- калибратор многофункциональный MC5-R, диапазон воспроизведения сигналов напряжения постоянного тока от 0 до 500 мВ, пределы допускаемой основной погрешности 0,02 % показаний + 4 мкВ;
-
- мера электрического сопротивления многозначная Р3026-1, кл.0,002;
-
- прецизионный магазин сопротивлений Meatest M622-V1000, кл. 0,005;
-
- однозначная мера электрического сопротивления эталонная Р3030, кл. 0,002;
-
- мультиметр многоканальный прецизионный Метран-514-ММП, диапазон измерения напряжения постоянного тока от 0 до 1,1 В, от 0 до 200 мВ, пределы допускаемой основной погрешности 0,005 % ИВ* + 2 мкВ.
*ИВ - значение текущей измеряемой величины.
Вспомогательное оборудование:
-
- HART-коммуникатор Метран-650 или полевой коммуникатор модели 475;
-
- модем HART/USB Metran-682 и персональный компьютер с установленной программой AMS;
-
- Fieldbus Power Hub (для преобразователей c Foundation fieldbus или Profibus PA);
-
- источник питания Б5-45А,
-
2,2 При поверке могут применять и другие средства поверки с аналогичными метрологическими характеристиками.
-
3.1 При проведении поверки соблюдают общие правила выполнения работ в соответствии с технической документацией по требованиям безопасности, действующей на данном предприятии.
-
4.1 При проведении поверки соблюдают следующие условия:
-
- температура окружающего воздуха, °C 20 ± 5;
-
- относительная влажность окружающего воздуха, % 45 - 80;
-
- атмосферное давление, кПа 84,0 - 106,7;
-
- напряжение питания, В 22
-
- частота питающей сети, Гц 50 ± 2.
-
4.2 Средства поверки должны быть защищены от вибраций и ударов, от внешних магнитных и электрических полей.
-
5.1 Внешний осмотр
-
5.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу преобразователя и на качество поверки.
-
-
5.2 Определение основной погрешности преобразователя
-
5.2.1 Погрешность определяют на пяти значениях входного сигнала, соответствующих 0, 25, 50, 75,100 % от диапазона измерения.
-
5.2.2 Определение основной погрешности преобразователя в режиме работы с термопреобразователями сопротивления (далее - ТС).
-
5.2,2.1 Подключают оборудование в соответствии со схемой 1 Приложения. Преобразователи устанавливают в режим работы с ТС. Устанавливают тип НСХ, диапазон измерений.
-
-
Подключают многозначную меру электрического сопротивления РЗ 026-1 или прецизионный магазин сопротивлений Meatest M622-V1000 к соответствующим клеммам преобразователя (в зависимости от схемы подключения 1111).
-
5.2.2.2 Устанавливают значение сопротивления, соответствующее первой контрольной точке (в соответствии с типом НСХ).
После установления значения выходного сигнала измеряют падение напряжение на однозначной мере электрического сопротивления (далее - ОМЭС) и вычисляют значение протекающего через нее тока.
-
5.2.2.3 Повторяют операции по п. 5.2.2.2 для остальных контрольных точек.
-
5.2.2.4 Основную приведенную погрешность измерения и преобразования в температуру сигналов от ТС по токовому выходу вычисляют по формуле:
где - значение измеренного выходного тока в поверяемой точке;
Ipacu ~ расчетное значение выходного токового сигнала, соответствующее значению сопротивления (или ТЭДС для преобразователей термоэлектрических и устройств, имеющих на выходе сигналы в виде изменения напряжения постоянного тока) в контрольной точке согласно типу НСХ;
1Н - нормирующее значение выходного сигнала (16 мА),
Примечание - Для преобразователей, поддерживающих HART-протокол, шины Foundation fieldbus или Profibus РА, допускается определять основную погрешность измерения по формуле:
Д = ±(ТХ-ТНСХ) (2)
где Тх - значение температуры, считываемое с экрана встроенного дисплея преобразователя, дисплея коммуникатора или монитора компьютера;
Тисх - значение имитируемой температуры в контрольной точке согласно типу НСХ,
-
5.2.2.5 Основная погрешность преобразователя в режиме работы с ТС в контрольных точках не должна превышать суммы значений погрешностей, указанных в приложении к свидетельству об утверждении типа средств измерений.
-
5.2.3 Определение основной погрешности в режиме работы с 1111, имеющим на выходе сигнал в виде изменения электрического сопротивления.
-
5.2.3.1 Подключают оборудование в соответствии со схемой 1 Приложения. Преобразователи устанавливают в режим работы с 1111, имеющими на выходе сигнал в виде изменения электрического сопротивления.
Подключают многозначную меру электрического сопротивления РЗ 026-1 или прецизионный магазин сопротивлений Meatest M622-V1000 к соответствующим клеммам преобразователя (в зависимости от схемы подключения ПП).
-
5.2.3.2 Устанавливают значение сопротивления, соответствующее первой контрольной точке.
После установления значения выходного сигнала измеряют падение напряжения на ОМЭС и вычисляют значение протекающего через нее тока.
-
5.2.3.3 Повторяют операции по п. 5.2.3.2 для остальных контрольных точек.
-
5.2.3.4 Основную погрешность измерения вычисляют по формулам (1) или (2).
-
5.2.3.5 Основная погрешность преобразователя в режиме работы с ПП, имеющим на выходе сигнал в виде изменения электрического сопротивления, в контрольных точках не должна превышать суммы значений погрешностей, указанных в приложении к свидетельству об утверждении типа средств измерений.
-
5.2,4 Определение основной погрешности преобразователя в режиме работы с преобразователями термоэлектрическими (далее - ТП),
-
5.2.4.1 Подключают оборудование в соответствии со схемой 2 Приложения. Калибратор многофункциональный подключают с помощью медных проводов. Преобразователи устанавливают в режим работы с ТП. Устанавливают тип НСХ, диапазон измерений.
-
5.2.4.2 Устанавливают значение ТЭДС, соответствующее первой контрольной точке (в соответствии с типом НСХ).
После установления значения выходного сигнала измеряют падение напряжения на ОМЭС и вычисляют значение протекающего через нее тока.
-
5.2.4.3 Операции по п. 5.2.4.2 повторяют для остальных контрольных точках.
-
5.2.4.4 Основную погрешность измерения и преобразования в температуру сигналов от ТП вычисляют по формуле (1) или (2) - для преобразователей поддерживающих HART-протокол, шины Foundation fieldbus или Profibus РА.
-
5.2.4.5 Основная погрешность преобразователя в режиме работы с ТП в контрольных точках не должна превышать суммы значений погрешностей, указанных в приложении к свидетельству об утверждении типа средств измерений.
-
5.2.5 Определение основной погрешности в режиме работы с 1111, имеющим на выходе сигнал в виде изменения электрического напряжения постоянного тока.
-
5.2.5.1 Подключают оборудование в соответствии со схемой 2 Приложения. Калибратор многофункциональный подключают с помощью медных проводов. Преобразователи устанавливают в режим работы с 1111, имеющим на выходе сигнал в виде изменения электрического напряжения постоянного тока.
-
5.2.5.2 Устанавливают значение милливольтового сигнала, соответствующее первой контрольной точке.
После установления значения выходного сигнала измеряют падение напряжения на ОМЭС и вычисляют значение протекающего через нее тока.
-
5.2.5.3 Повторяют операции по п. 5.2.5.2 для остальных контрольных точек.
-
5.2.5.4 Основную погрешность измерения вычисляют по формулам (1) или (2).
-
5.2.5.5 Основная погрешность преобразователя в режиме работы с ПП, имеющим на выходе сигнал в виде изменения электрического напряжения постоянного тока, в контрольных точках не должна превышать суммы значений погрешностей, указанных в приложении к свидетельству об утверждении типа средств измерений.
-
6.1 Положительные результаты поверки на преобразователи оформляются в соответствии с ПР 50.2.006 поверительным клеймом в паспорте или свидетельством о поверке.
-
6.2 При отрицательных результатах поверки преобразователи к применению не допускаются и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.
Согласовано:
![Методика поверки. Преобразователи измерительные Rosemount 644, Rosemount 3144P. ОЕИ Аналитика](mp_html/934653865657ee8e14f6b8_files/934653865657ee8e14f6b8-2.png)
Директор Глобального инженерного центра ЗАО «ПГ «Метран»
Приложение: Схемы включения преобразователей при поверке.
Информационные данные:
-
1. Настоящая рекомендация разработана ЗАО «ПГ «Метран».
-
2. Утверждена ГЦИ СИ ФБУ «Челябинский ЦСМ» 2013 г.
(обязательное)
Схемы включения преобразователей при поверке

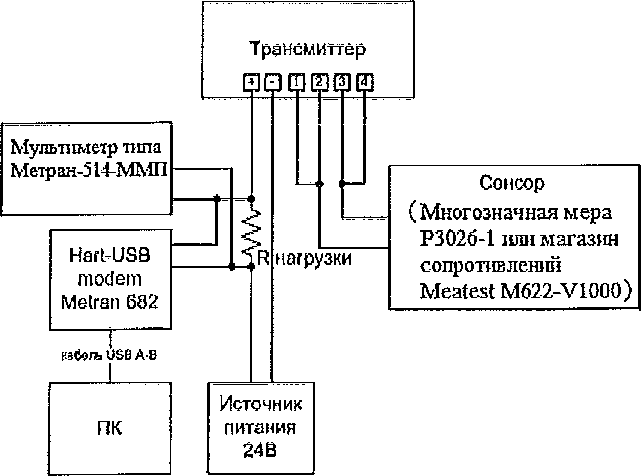

Схема 1 соединений для преобразователей, имеющих на выходе сигнал в виде изменения электрического сопротивления, и ТС
![Методика поверки. Преобразователи измерительные Rosemount 644, Rosemount 3144P. ОЕИ Аналитика](mp_html/934653865657ee8e14f6b8_files/934653865657ee8e14f6b8-3.png)
а) для преобразователей с цифровым выходным сигналом на базе протокола
HART
![Методика поверки. Преобразователи измерительные Rosemount 644, Rosemount 3144P. ОЕИ Аналитика](mp_html/934653865657ee8e14f6b8_files/934653865657ee8e14f6b8-4.png)

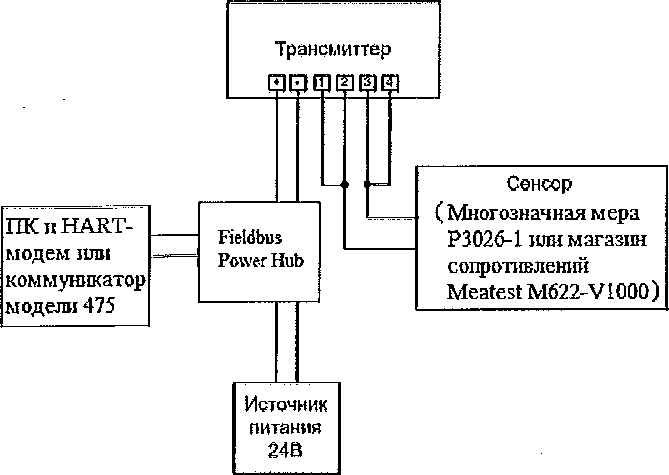

б) для преобразователей с цифровым выходным сигналом Foundation fieldbus или Profibus РА
где Кнагрузки “ однозначная мера электрического сопротивления эталонная РЗОЗО номиналом 500 Ом;
ПК - персональный компьютер

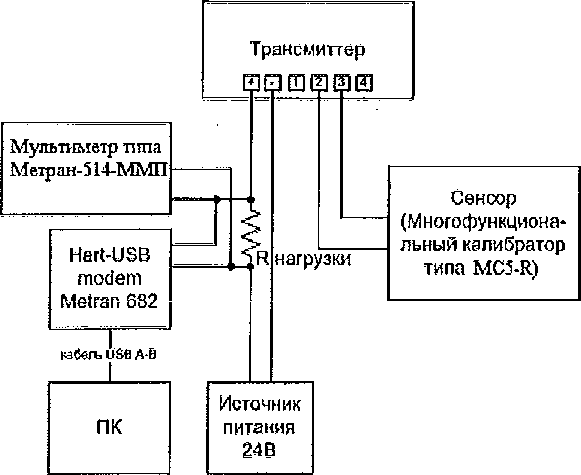

Схема 2 соединений для преобразователей, имеющих на выходе сигнал в виде изменения электрического напряжения постоянного тока, и ТП
![Методика поверки. Преобразователи измерительные Rosemount 644, Rosemount 3144P. ОЕИ Аналитика](mp_html/934653865657ee8e14f6b8_files/934653865657ee8e14f6b8-5.png)
а) для преобразователей с цифровым выходным сигналом на базе протокола
HART
![Методика поверки. Преобразователи измерительные Rosemount 644, Rosemount 3144P. ОЕИ Аналитика](mp_html/934653865657ee8e14f6b8_files/934653865657ee8e14f6b8-6.png)

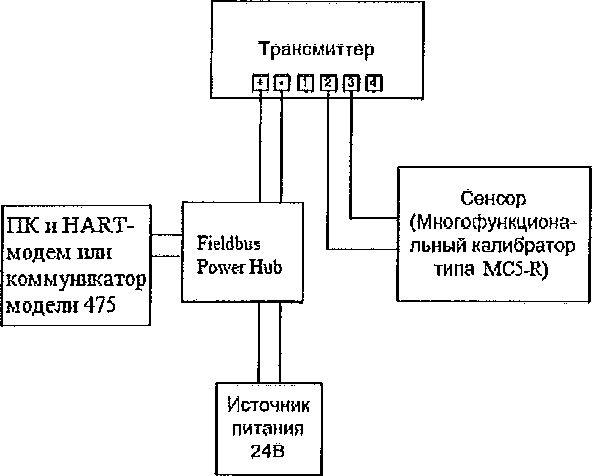

б) для преобразователей fieldbus или Profibus РА
с цифровым выходным сигналом Foundation
где RHarpy3Kii ~ однозначная мера электрического сопротивления эталонная Р3030 номиналом 500 Ом;
ПК - персональный компьютер.
