Методика поверки «ГСИ. Комплексы измерительно-вычислительные "ЗОДИАК"» (ОЦСМ 105196-2020 МП)

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

Государственная система обеспечения единства измерений Комплексы измерительно-вычислительные «ЗОДИАК»

МЕТОДИКА ПОВЕРКИ

ОЦСМ 105196-2020 МП

РАЗРАБОТЧИКИ:

Начальник отдела поверки и испытаний средств измерений в приборостроении ФБУ «О кий ЦСМ»

Ведущий инженер по метрологии

ЦСМ»

Д.А. Воробьев

г. Омск 2020 г.

Настоящая методика поверки распространяется на комплексы измерительновычислительные «ЗОДИАК» (далее гю тексту - ИВК), изготавливаемые ООО ИГ1Ф «Турбулент» по 49510043.421711.023 ТУ, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - один год.

Допускается проведение поверки отдельных измерительных каналов из состава ИВК в соответствии с заявлением владельца или лица, представившего его на поверку, оформленного в произвольной форме. Информация об объеме проведенной поверки передается в Федеральный информационный фонд по обеспечению единства измерений.

При проведении поверки должны быть выполнены операции, приведенные в таблице 1. Таблица 1

3 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                                     от 18 до 28;

• - относительная влажность, %                                              от 30 до 80:

• - атмосферное давление, кПа                                              от 98 до 105;

• - напряжение питания переменного тока, В                                от 187 до 242;

• - частота питания переменного тока, Гц                                       от 49 до 51.

К проведению поверки допускаются лица из числа специалистов, допущенных к поверке, работающих в организации, аккредитованной на право поверки данного вида средств измерений, и ознакомившихся с настоящей методикой поверки и эксплуатационной документацией на ИВК средства их поверки.

• 5.1 При проведении поверки применяют основные и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2

• 5.2  Эталоны единиц величин, используемые при поверке, должны быть аттестованы в установленном порядке. Средства измерений, используемые при поверке, должны быть поверены в установленном порядке.

• 5.3  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИВК с требуемой точностью.

• 6.1  При проведении поверки соблюдают требования безопасности при эксплуатации ИВК и средств поверки, приведенных в их эксплуатационных документах.

• 6.2  При проведении поверки соблюдают требования безопасности, установленные:

• - ГОСТ 12.1.019-2017 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты»;

• - ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;

• - ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности»;

• - «Правилами технической эксплуатации электроустаиовок потребителей».

• 7.1  При проведении внешнего осмотра проверяют:

• - комплектность ИВК;

• - соответствие маркировки требованиям, предусмотренным эксплуатационной документацией;

• - отсутствие механических повреждений, коррозии, нарушения покрытий, надписей и отсутствие других дефектов, мешающих нормальной работе ИВК.

• 7.2  Результаты внешнего осмотра считают положительными, если выполняются все вышеперечисленные требования.

• 8.1  Подготовка к поверке

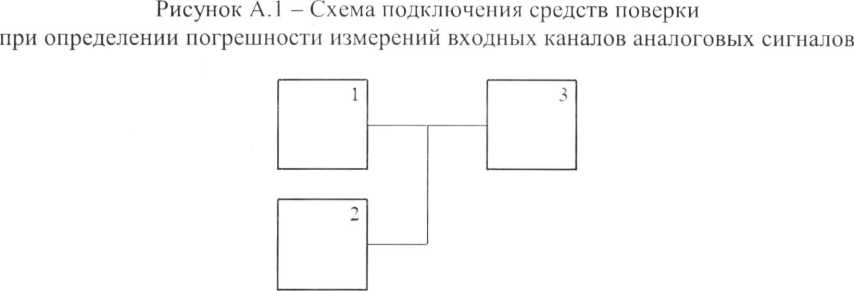

  • 8.1.1  Проводят монтаж средств поверки в соответствии со схемами, приведенными в приложении А.

  • 8.1.2  Включают и прогревают ИВК и средства поверки в течение не менее 30 мин.

  • 8.1.3  Проверяют наличие и при необходимости вводят в ИВК следующие параметры:

    • 8.1.3.1  Диапазоны измерений температуры, давления, вязкости и влагосодержания (только для нефти).

    • 8.1.3.2 При работе ИВК в режиме измерения массы (Режим I):

• - коэффициенты преобразования ПР (массомера);

• - градуировочные коэффициенты преобразователя плотности (далее - ПП);

• - плотность воды(только для нефти);

• - массовую долю механических примесей (только для нефти);

• - содержание хлористых солей (только для нефти).

• 8.1.3.3 При работе ИВК в режиме определения коэффициента преобразования ПР (массомера) по трубопоршневой поверочной установке (далее - ТПУ) (Режим II):

• - объем ТПУ в нормальных условиях для пар детекторов 1-3 и 2-4;

• - внутренний диаметр калиброванного участка ТПУ;

• - толщину стенок ТПУ;

• - коэффициент линейного расширения материала стенок ТПУ;

• - модуль упругости материала стенок ТПУ;

• - количество измерений;

• - градуировочные коэффициенты ПП.

• 8.1.3.4 При работе ИВК в режиме определения коэффициента преобразования массомера по контрольному массомеру (режим III):

• - коэффициенты преобразования массомера;

• 8.1.4  Остальную подготовку проводят согласно требованиям эксплуатационной документации средств поверки.

• 8.2 Опробование ИВК при преобразовании токовых сигналов в значение физической величины (температуры, давления, влагосодержания, вязкости)

  • 8.2.1  Опробование проводят для каждого входного канала.

  • 8.2.2  Сигналы от преобразователей температуры, давления, влагосодержания, вязкости имитируют калибратором электрических сигналов. Значения задаваемого тока плавно изменяют от 4 до 20 мА.

  • 8.2.3  Результаты опробования считают положительными, если значения всех имитируемых параметров, отображаемые в соответствующих меню дисплея ИВК, увеличиваются (уменьшаются) при увеличении (уменьшении) значения имитирующего сигнал тока.

• 8.3  Опробование ИВК в режиме измерения массы (режим I)

  • 8.3.1  Опробование проводят для каждого входного канала.

  • 8.3.2  Сигналы ПР (массомеров), ПП имитируют генератором.

  • 8.3.3  Значения температуры, давления, влагосодержания, вязкости имитируют в соответствии с 7.2.1 или вводят как условно-постоянные значения (константы).

  • 8.3.4  Результаты опробования в режиме I считают положительными, если значения всех имитируемых параметров (плотности, расхода), отображаемые в соответствующих меню дисплея ИВК, увеличиваются (уменьшаются) при увеличении (уменьшении) значения имитирующего сигнала (периода, частоты), а значения объемов и масс нефти возрастают.

• 8.4  Опробование ИВК в режиме определения коэффициента преобразования ПР (массомера) по ТПУ (режим II)

  • 8.4.1  Опробование проводят для каждого входного канала.

  • 8.4.2  Сигналы ПР (массомеров), ПП имитируют генератором.

  • 8.4.3  Значения температуры, давления, влагосодержания, вязкости имитируют в соответствии с 7.2.1 или вводят как условно-постоянные значения (константы).

  • 8.4.4  Сигналы детекторов Т11У имитируют контактами реле «ПРЕДНАБОР min» и «ПРЕДНАБОР max» счетчика импульсов.

  • 8.4.5  Результаты опробования в режиме II считают положительными, если значения всех имитируемых параметров, отображаемые в соответствующих меню дисплея ИВК, увеличиваются (уменьшаются) при увеличении (уменьшении) значения имитирующего сигнала, а счет импульсов начинается при срабатывании реле «ПРЕДНАБОР min» и заканчивается при срабатывании реле «ПРЕДНАБОР max».

• 8.5  Опробование ИВК в режиме определения коэффициента преобразования массомера по контрольному массомеру (режим Ill)

  • 8.5.1  Опробование проводят для каждого входного канала.

  • 8.5.2  Сигналы рабочего и контрольного массомеров имитируют генератором.

  • 8.5.3  Результаты опробования в режиме III считают положительными, если значения всех имитируемых параметров, отображаемые в соответствующих меню дисплея ИВК, увеличиваются (уменьшаются) при увеличении (уменьшении) значения имитирующего сигнала, а количество импульсов от массомеров в рабочей и контрольной линии начинает возрастать при запуске измерения и прекращается при его окончании.

• 9.1  В меню дисплея ИВК выбирают экран «Настройки», «Настр. ИВК».

• 9.2  Нажимают кнопку «Вычислить»

• 9.3  С дисплея ИВК считывают идентификационные данные программного обеспечения:

• - наименование;

• - версия;

• - цифровой идентификатор (алгоритм вычисления CRC32).

• 9.4  Результаты проверки считают положительными, если идентификационные данные

соответствуют приведенным в таблице 3 Таблица 3

• 10 Определение метрологических характеристик средства измерений, подтверждение соответствия средства измерений метрологическим требованиям

• 10.1.1  Определение приведенной (к диапазону измерений) погрешности измерений силы постоянного тока входных каналов аналоговых сигналов (с последующим преобразованием в значения температуры, давления, объемной доли воды, вязкости) проводят по всем используемым каналам не менее чем в трех точках диапазона измерений, включая верхнее и нижнее значения (4, 12,20 мА).

• 10.1.2  Поочередно на входах каналов аналоговых сигналов устанавливают значения силы постоянного тока /₀, мА.

• 10.1.3  В меню дисплея ИВК выбирают экран «НАСТРОЙКИ», «Ток. входы».

• 10.1.4  С дисплея ИВК считывают значение соответствующей величины X (температуры, давления, объемной доли воды, вязкости), измеренное ИВК.

• 10.1.5  Приведенную (к диапазону измерений) погрешность измерений силы постоянного тока входных каналов аналоговых сигналов уХ, %, определяют по формуле:

уХ = —--100%,                        (1)

где Х_МАх, X_MIN верхний и нижний пределы диапазона измерений физической величины, соответствующие 20 и 4 мА;

Х_о — имитируемое значение физической величины, определяемое по формуле:

= х„,_п +           ■ (;„ - 4).                             (2)

• 10.1.6  Приведенная (к диапазону измерений) погрешность измерений силы постоянного тока входных каналов аналоговых сигналов не должна превышать установленных пределов + 0.1 %.

• 10.2 Определение относительной погрешности измерений частоты и периода следования импульсов входных каналов частотно-временной группы сигналов

  • 10.2.1  Определение относительной погрешности измерений частоты и периода следования импульсов входных каналов частотно-врсмснной группы сигналов проводят по всем используемым каналам не менее чем в трех точках диапазона измерений.

  • 10.2.2  Определение относительной погрешности измерений частоты следования импульсов

    • 10.2.2.1  На генераторе устанавливают частоту следования импульсов F_o, Гц. Для каждого канала проводят не менее трех измерений, включая верхнее и нижнее значения диапазона частот следования импульсов, соответствующие верхнему и нижнему значениям диапазона расходов ПР (массомеров).

    • 10.2.2.2 В меню дисплея ИВК выбирают экран «Мгновенные», «Чатотн. входы».

    • 10.2.2.3  С дисплея ИВК считывают значение частоты следования импульсов F. Гн.

    • 10.2.2.4 Относительную погрешность измерений частоты следования импульсов входных каналов частотно-временной группы сигналов 5F, %, определяют по формуле:

ДР = ^-100%.                        (3)

• 10.2.3 Определение относительной погрешности измерений периода следования импульсов

  • 10.2.3.1  На генераторе устанавливают период следования импульсов т₀. мкс. Значение периода следования импульсов определяют по формуле:

_ -Kl+V^-4-K2 (J<0-p„„j

⁰               2К2           '                                       ( )

где КО, KI, К2 - градуировочные коэффициенты ПП, введенные в память ИВК;

р_пп - значение плотности, кг/м³.

В качестве значений плотности рекомендуется использовать значения 680, 850, 1000 кг/м³ или значения из диапазона измерений плотности ПП, включая верхнее и нижнее значения.

• 10.2.3.2  С дисплея ИВК считывают значение периода следования импульсов т. мкс. и значение плотности р, кг/м³.

• 10.2.3.3  Относительную погрешность измерений периода следования импульсов входных каналов частотно-временной группы сигналов 5т, %, определяют по формуле:

6т = — -100%.                         (5)

^ТО

• 10.2.4 Определение абсолютной погрешности измерений качественного параметра (плотности)

Абсолютную погрешность измерений плотности Др, кг/м³, определяют по формулам:

К20 = К20А + К20В ■ Р_пп • 10,                         (10)

К21 = /<21А + К21В ■ Р_пп • 10,                         (И)

где t_nn - значение температуры нефти в ПП, °C;

Р_пп - значение давления нефти в ПП, МПа;

КО, К1, К2, К18, К19, К20Л, К20В, К21А, К21В - градуировочные коэффициенты ПП, введенные в память ИВК.

• 10.2.5 Относительная погрешность измерений частоты и периода следования импульсов входных каналов частотно-временной группы сигналов не должна превышать установленных пределов ±0,001 %. Абсолютная погрешность измерений плотности не должна превышать пределов ± 0,06 кг/м³.

• 10.3.1  Определение относительной погрешности измерений количественных параметров (объема для ПР и массы для массомеров) каналов частотно-временной группы сигналов проводят по всем каналам, используемым для ввода сигналов с ПР (массомеров), не менее чем в трех точках диапазона измерений, включая верхнее и нижнее значения диапазона частот следования импульсов, соответствующее верхнему и нижнему значениям диапазона расходов ПР (массомеров).

• 10.3.2  На генераторе устанавливают частоту следования импульсов F.

• 10.3.3  В меню дисплея ИВК выбирают экран «Мгновенные», «БИЛ».

• 10.3.4  С дисплея ИВК считывают значения:

• - число импульсов Д/_ивк, ими.;

• - время измерения Т_изм, с;

• - частота следования импульсов /^_1ВК, Гц;

• - масса М_ивк, т (при использовании массомера);

• - объем 1/_ивк. (при использовании III’).

• 10.3.5  Для каждого значения частоты следования импульсов проводят не менее трех измерений.

• 10.3.6  Относительную погрешность измерений количественных параметров входных каналов частотно-временной группы сигналов определяют по формулам:

  - при применении ПР:
  6V =    юо %, Ко	(12)
  - при применении массомеров
  8М =     100 %, ^0	(13)
  Го, Мо “ значения объема и массы, определяемые по формулам:
  1/0 “ К'	(14)
  Мо=—, и    к	(15)

где А/_о - действительное число импульсов, поступивших от генератора за время измерения в цикле измерения ИВК, имп., определяют по формуле:

= К * F_q + 1,                                    (16)

где Г_о - частота следования импульсов, измеренная частотомером, Гц;

Т_и - время измерений целого числа импульсов Л/_ивк в цикле измерений ИВК, с, определяется по формуле:

^(,7)

К - коэффициент преобразования, который является либо постоянным, либо определяется по формуле:

_{= (18)} где Kj, K_i+1 коэффициенты преобразования ИР (массомеров), введенные в намять ИВК:

F.-, ^>+1 - частоты (или отношения частот к кинематическим вязкостям (-) , (-) kv/j kv/i+i соответствующие коэффициентам преобразования K_i+1.

• 10.3.7 Относительная погрешность измерений количественных параметров (объема и массы) каналов частотно-временной группы сигналов не должна превышать установленных пределов ± 0,01 %.

Допускается проводить определение погрешности преобразований ИВК только в режимах, в которых будет эксплуатироваться ИВК.

Допускается вводить в ИВК значения всех параметров вручную, как условно-постоянные величины.

• 10.4.1.1  Определение относительной погрешности преобразований сигналов входных каналов частотно-временной группы в режиме I проводят по всем каналам, используемым для ввода сигналов с ПР (массомеров), при произвольном значении частоты следования импульсов.

• 10.4.1.2 В меню дисплея ИВК выбирают экран «Мгновенные».

• 10.4.1.3  С дисплея ИВК считывают значения:

• - масса М_ивк1-, т, каждой измерительной линии (экран «БИЛ»);

• - суммарная масса (брутто) М_ивк £_Б, т (экран «СИКН»).

• 10.4.1.4  При использовании каналов для ввода сигналов с ПР, дополнительно считывают с дисплея ИВК следующие значения:

• - плотность в БИК, кг/м³ (экран «БИК»);

• - кинематическая вязкость, сСт (экран «СИКН»);

• - температура в измерительных линиях Т_Ил °C. и в блоке измерения качества Т_БИК(, °C •

• - избыточное давление в измерительных линиях Рил г МПа, и в блоке измерения качества Рвикь МПа.

• 10.4.1.5  При измерении массы нетто нефти дополнительно считывают с дисплея ИВК следующие значения:

• - суммарная масса нетто М_ивк П

• - массовая или объемная долю воды;

• - массовая доля механических примесей;

• - массовая доля или содержание хлористых солей.

• 10.4.1.6  Относительную погрешность преобразований сигналов входных каналов, используемым для ввода сигналов с ПР, частотно-временной группы в режиме I в значения массы по каждой измерительной линии, массы брутто и массы нетто определяют по формуле:

5/V_M Мивк-Мо . _1ООо/_{О1                                   (19)}

м₀

где Мцвк ^_ значение массы по каждой измерительной линии, масса брутто или масса нетто, с дисплея ИВК, т;

М_о - значение массы по каждой измерительной линии, масса брутто или масса нетто, рассчитанные в соответствии с документами 49510043.42171 1.023 АЛГ СН (для сырой нефти) или 49510043.421711.023 АЛГ TH (для товарной нефти и нефтепродуктов), т.

• 10.4.1.7  Относительную погрешность преобразований сигналов входных каналов, используемых для ввода сигналов с массомеров, частотно-временной группы в режиме I в значения массы по каждой измерительной липин, массы брутто или массы нетто определяют по формуле:

8М = 8М_К,                                    (20)

8N_M - пределы допускаемой относительной погрешности вычислений массы, определяемые по формуле (19) %.

10.4.1.9 Относительная погрешность преобразований сигналов входных каналов частотновременной группы в режиме I в значения массы брутто не должна превышать установленных пределов:

• - для ПР, %                                                                       ± 0,05;

• - для массомеров. %                                                                  г 0.01:

10.4.1.10 Относительная погрешность преобразований сигналов входных каналов

частотно-временной группы в режиме I в значения массы нетто не должна превышать установленных пределов ± 0,06 %.

• 10.4.2 Определение относительной погрешности преобразований сигналов входных каналов частотно-временной группы в режиме определения коэффициента преоборазования ПР (массомера) по ТПУ (режим II)

  • 10.4.2.1  Определение относительной погрешности преобразований сигналов входных каналов частотно-временной группы в режиме II проводят по всем каналам, используемым для ввода сигналов с ПР (массомеров), при произвольном значении частоты следования импульсов.

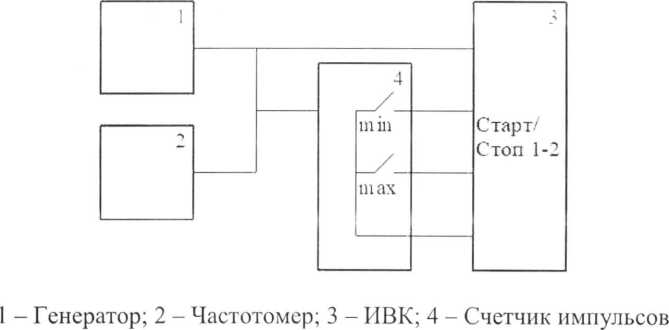

  • 10.4.2.2  На счетчике импульсов устанавливают значения «ПРЕДНАБОР min» и «ПРЕДНАБОР шах», обеспечивающие временной интервал, гарантирующий поступление от генератора на входы ИВК не менее чем 10000 импульсов.

  • 10.4.2.3  В меню дисплея ИВК выбирают экран «ТГ1У», «Управление», выбирают режим поверки, номер линии с поверяемым ПР (массомером), направлевление движения поршня ТПУ.

  • 10.4.2.4 На счетчике импульсов нажимают кнопки «ЗАПИСЬ» и «СТАРТ». После срабатывания реле «ПРЕДНАБОР min» и «ПРЕДНАБОР max» нажимают кнопку «СТОП».

  • 10.4.2.5  В случае двунаправленного ТПУ на экране «ТПУ», «Управление» выбирают противоположное направление движения поршня, меняют местами выходы реле «ПРЕДНАБОР min» и «ПРЕДНАБОР max» и повторяют действия по и. 10.4.2.4.

  • 10.4.2.6 В меню дисплея ИВК выбирают экран «ТПУ», «За цикл».

  • 10.4.2.7 Считывают с дисплея ИВК следующие значения:

• - частота следования импульсов Г, Гц;

• - количество импульсов Л/_ивкд ими., накопленных за время измерения;

• - коэффициент преобразования ИР (массомера) К_ивк;

• - температура в ТПУ Г_ТПу, °C;

• - избыточное давление в ТПУ Рупу> МПа.

• - плотность (экран «Мгновенные», «БИК»), т, кг/м³;

• - кинематическая вязкость, сСт;

• - температура в измерительных линиях Т_{И71 ь} °C, и в блоке измерения качества Тбикь °C;

• - избыточное давление в измерительных линиях Рцд,-. МПа. и в блоке измерения качества Рбикс Мпа.

• 10.4.2.8  Относительную погрешность вычисления коэффициентов преобразования определяют по формуле:

6N_K = ^к"^вк~^к° ■ юо о/_{о>                                 (}24)

«о

где К_ивк - значение коэффициента преобразования ПР (массомеров) с дисплея ИВК;

K_Q - значение коэффициента преобразования ПР (массомеров), рассчитанный в соответствии с документами 49510043.421711.023 АЛГ СП (для сырой нефти) или 49510043.421711.023 АЛГ TH (для товарной нефти и нефтепродуктов).

• 10.4.2.9 Относительную погрешность преобразований сигналов входных каналов частотно-временной группы в режиме II в значения коэффициентов преобразования ПР (массомеров) определяют по формуле:

  5/V_Knp - ±1,1 •

  8р² +

f'¹⁰⁰ . ■ /лТ? + ДгЛ + ОД

\^!   ' ^VJ ^к

где 8р - пределы относительной погрешности измерений плотности продукта, определяемые по формуле (22), %;

/? - коэффициент объемного расширения продукта, °C’¹;

Т_р, T_v - температура продукта в ПП и в ПР соответственно, °C;

ДТ_р, ДТу - пределы абсолютной погрешности измерений температуры Т_р, T_v соответственно, определяемые по формуле (23):

8N_K - пределы допускаемой относительной погрешности вычислений коэффициента преобразования, определяемые по формуле (24), %.

• 10.4.2.10 Относительная погрешность преобразований сигналов входных каналов частотно-временной группы в режиме II в значения коэффициентов преобразования ПР (массомеров) не должна превышать установленных пределов ± 0,02 %.

• 10.4.3 Определение относительной погрешности преобразований сигналов входных каналов частотно-временной группы в режиме определения коэффициента преобразования массомера по контрольному массомеру (режим III)

  • 10.4.3.1  Определение относительной погрешности преобразований сигналов входных каналов частотно-временной группы в режиме 111 проводят по всем каналам, используемым для ввода сигналов с массомеров, при произвольном значении частоты следования импульсов.

  • 10.4.3.2 В меню дисплея ИВК выбирают экран «КМХ ПР», устанавливают интервал измерения, при котором на входы ИВК поступят не менее 10000 импульсов. Запускают измерение.

  • 10.4.3.3  После окончания измерения считываю! с дисплея ИВК значения:

• - частота следования импульсов Г, Гц;

• - количество импульсов с рабочего Л/_ивкр, имп., и контрольного Л/_ивкк, имп., накопленных за время измерения;

• - коэффициент преобразования рабочего массомера /С_ивк.

• 10.4.3.4 Относительную погрешность преобразований сигналов входных каналов частотно-временной группы в режиме III в значения коэффициентов преобразования массомеров определяют по формуле (24).

• 10.4.3.5  Относительная погрешность преобразований сигналов входных каналов частотновременной группы в режиме Ill в значения коэффициентов преобразования массомеров не должна превышать установленных пределов ± 0.02 %.

• 10.4.4.1  Определение относительной погрешности преобразований сигналов входных каналов частотно-временной группы в значения массы нетто нефти проводят при следующих значениях объемного содержания воды в нефти:

• - для товарной нефти -1%:

• - для сырой нефти 10; 30: 60 %.

• 10.4.4.2  Относительную погрешность преобразований сигналов входных каналов частотно-временной группы в значения массы нетто нефти определяют по формуле:

  =+1,1 • 6М + ^в ₂,

  д         \   100/

  где SM - пределы относительной погрешности преобразований сигналов входных частотно-временной группы в режиме 1 в значение массы брутто нефти, %;

  И4 - массовая доля воды в нефти, %, определяемая по формуле:

  ...        юоо

  Ч = <р_в • -—,

  Pmin

  (26)

  каналов

  (27)

  где (р_в - объемная доля воды, %;

  Pmin ~ минимальное значение плотности (при неизвестном значении p_min = 750), кг/м³;

  ДИ/_В - пределы абсолютной погрешности измерений массовой доли воды, %, определяемые

  по формуле:

  100

  1000

  Pmin

  (28)

  где Фвтах’ ^Рвтиг

  -верхнее и нижнее значения объемной доли воды соответствующие 20 и 4

  мА, %.

10.4.4.3 Относительная погрешность преобразований сигналов входных каналов частотновременной группы в значения массы нетто нефти не должна превышать установленных пределов:

• 11.1  Результаты поверки оформляются протоколом в произвольной форме.

• 11.2  Сведения об объеме и результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 11.3  По заявлению владельца комплекса или лица, представивших его на поверку, на ИВК выдается:

• - в случае положительных результатов поверки - свидетельство о поверке установленного образца;

• - в случае отрицательных результатов поверки - извещение о непригодности к применению установленного образца с указанием причин непригодности.

(обязательное) Схемы подключений

1 - Генератор; 2 - ИВК

1 - Генератор; 2 - Частотомер; 3 - ИВК

Рисунок А.2 - Схема подключения средств поверки

при определении погрешности измерений и преобразований входных каналов частотно-временной группы сигналов

Рисунок А.З - Схема подключения средств поверки

при определении относительной погрешности преобразований сигналов входных каналов частотно-временной группы в режиме определения коэффициента прсоборазования ПР (массомсра) по ТПУ (режим II)

(обязательное)

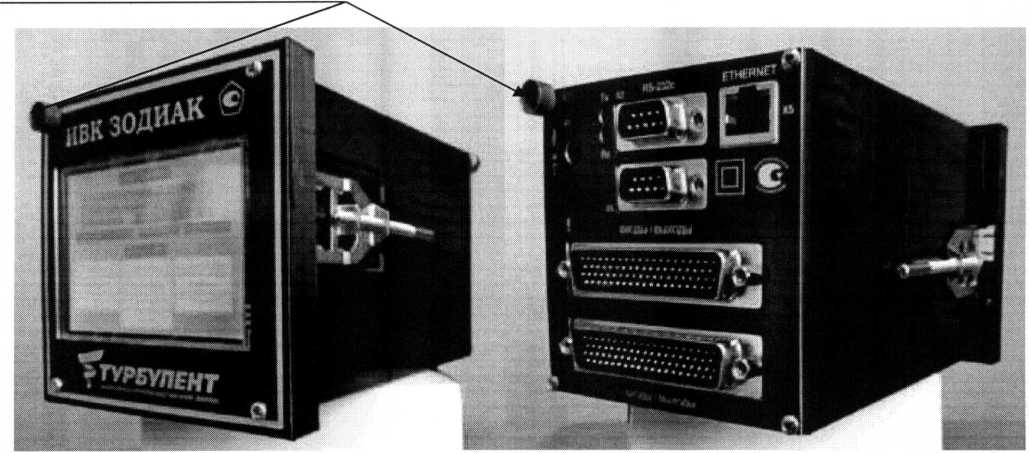

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Место нанесения знака поверки

Рисунок Б.1 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Ф Б У

«Омский ЦСМ»
