Изделия 8МЦБЗ ИТБС.461211.018-02

Методика поверки ИТБС.461211.018-02МП

2017 г.

СОДЕРЖАНИЕ

Стр.

1 Введение
  • 1.1 Настоящая методика поверки распространяется на изделия 8МЦБЗ ИТБС.461211.018-02, (далее - изделия) и устанавливает порядок проведения их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 Операции поверки
  • 2.1 При поверке должны выполнять операции, представленные в таблице 1.

Таблица 1

Наименованиеоперации

Номер пункта методики поверки

Проведение операции при

первичной

поверке

периодической поверке

1 Подготовка к поверке

6.2

+

+

2 Внешний осмотр

7.1

+

+

3 Опробование

7.2

+

+

4 Определение метрологических характеристик

7.3

4.1 Определение относительной погрешности по частоте внутреннего опорного генератора

7.3.1

+

+

4.2 Определение среднего квадратического относительного отклонения частоты сигнала 2,048 МГц при интервалах времени измерений 1 и 100 с

7.3.2

+

+

4.3 Определение среднего квадратического относительного отклонения частоты сигнала 2,048 МГц при интервале времени измерений 1 сутки

7.3.3

+

4.4 Определение спектральной плотности мощности случайных отклонений фазы в спектре выходного сигнала 2,048 МГц в одной боковой полосе

7.3.4

+

4.5 Определение амплитуды напряжения сигнала на нагрузке 50 Ом

7.3.5

+

4.6 Определение относительного уровня спектральных побочных составляющих в полосе частот от 0,1 до 100 МГц (за исключением второй гармоники)

7.3.6

+

4.7 Определение относительного уровня мощности второй гармоники основной частоты

7.3.7

+

4.8 Определение максимального разбега сигналов по фазе между выходами

7.3.8

+

4.9 Определение средней квадратической инструментальной погрешности привязки шкалы времени по сигналам КНС ГЛОНАСС

7.3.9

+

+

5 Оформление результатов поверки

8

+

+

3 Средства поверки
  • 3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип основных или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

  • 7.3.1,

  • 7.3.2,

  • 7.3.3,

7.3.9

Приемник-компаратор ЧК7-56: номинальное значение частоты выходных сигналов 1 Гц, 1, 5, 10 МГц, пределы допускаемой относительной погрешности по частоте в режиме слежения за космическими аппаратами ГЛОНАСС/GPS через 8 часов после включения ±2,0-10-12, пределы допускаемой абсолютной погрешности синхронизации основной шкалы времени прибора относительно шкалы времени UTC(SU) ±50 нс

  • 7.3.1,

  • 7.3.2,

  • 7.3.3,

7.3.4

Анализатор фазовых шумов TSC 5120А: диапазон измеряемых частот от 1 до 30 МГц, спектральная плотность мощности случайных отклонений фазы в спектре выходного сигнала 5 МГц в одной боковой полосе при отстройке от несущей частоты на ±1 кГц, не более минус 145 дБ/Гц

7.3.5

Вольтметр переменного тока ВЗ-71: диапазон измерений напряжения переменного тока от 100 мкВ до 300 В, диапазон частот напряжения переменного тока от 10 Гц до 1000 МГц, пределы допускаемой относительной погрешности измерений напряжения ±1,5%

7.3.6,

7.3.7

Анализатор спектра СК4-99: диапазон частот от 10 Гц до 3 ГГц, пределы допускаемой погрешности измерений уровня ±1,2 дБ

7.3.8.

7.3.9

Частотомер универсальный CNT-90: пределы допускаемой абсолютной погрешности измерения фазовых сдвигов 1,08°, пределы допускаемой абсолютной погрешности измерения временных интервалов 0,62 нс

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже, приведенных в таблице 2.

  • 3.3 Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 и иметь действующее свидетельство о поверке (знак поверки).

  • 3.4 Средства поверки должны быть внесены в рабочее помещение не менее чем за 4 часа до начала поверки.

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ), изучивший настоящую методику поверки.

5 Требования безопасности
  • 5.1 При подготовке и проведении поверки следует соблюдать требования безопасности и производственной санитарии, установленные в эксплуатационной документации на изделие и средства измерений.

  • 5.2  Запрещается проведение измерений при отсутствии или неисправности заземления изделия и средств измерений.

  • 5.3  Измерения необходимо производить при отсутствии резких перепадов напряжения питания сети и температуры окружающего воздуха.

6 Условия поверки

6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха

  • - относительная влажность воздуха

  • - атмосферное давление

  • - напряжение питания

  • - частота

от 15 до 25°С; не более 80%;

от 84 до 106 кПа;

220±4,4 В;

50 ± 0,5 Гц.

  • 6.2 При подготовке к поверке выполнить следующие операции:

  • - проверить наличие средств поверки, укомплектованность их технической документацией (ТД) и необходимыми элементами соединений;

  • - используемые средства поверки разместить, заземлить и соединить в соответствии с требованиями РЭ;

  • - подготовку, соединение, включение и прогрев средств поверки, регистрацию показаний и другие работы по поверке произвести в соответствии с РЭ.

7 Проведение поверки
  • 7.1 Внешний осмотр

При внешнем осмотре установить соответствие изделия требованиям ТД. При внешнем осмотре убедиться в:

отсутствии механических повреждений;

  • -  чистоте гнезд, разъемов и клемм;

исправности соединительных проводов и кабелей;

  • -  целостности лакокрасочных покрытий и четкости маркировки;

  • -  отсутствии снаружи изделия незакрепленных предметов.

Проверить комплектность изделия в соответствии с ТД.

Результаты внешнего осмотра считать положительными, если изделие удовлетворяет вышеперечисленным требованиям, комплектность изделия полная. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 7.2 Опробование

  • 7.2.1 Опробование провести в соответствии с ИТБС.461211.018-02РЭ.

  • 7.2.2 Результаты поверки считать положительными, если на стойке СС включен индикатор «РАБОТА» в зоне «БОЧ», а индикатор «ВЫХОД», расположенный в этой же зоне, мигает один раз в секунду.

В противном случае изделие дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

  • 7.3 Определение метрологических характеристик

  • 7.3.1 Определение относительной погрешности по частоте внутреннего опорного генератора

  • 7.3.1.1 Относительную погрешность по частоте опорного генератора определить методом сравнения частоты опорного генератора изделия и эталонных сигналов времени и частоты, передаваемых глобальной навигационной спутниковой системой ГЛОНАСС, с использованием приемника-компаратора ЧК7-56 и анализатора фазовых шумов TSC 5120А в соответствии с рисунком 1.

  • 7.3.1.2 Подготовить к работе приемник-компаратор ЧК7-56 следующим образом:

  • - установить блок антенный и подключить антенный кабель (место установки блока антенного должно быть выбрано с учетом наличия прямой радиовидимости максимальной площади небесной полусферы. Блок антенный должен быть установлен так, чтобы верхняя полусфера не перекрывалась элементами окружающих конструкций и предметов);

- подключить шнур питания к компаратору, обеспечив при этом надежное подключение прибора к линии защитного заземления через проводную вилку шнура питания или с использованием соответствующего перехода, гарантирующего надежное заземление;

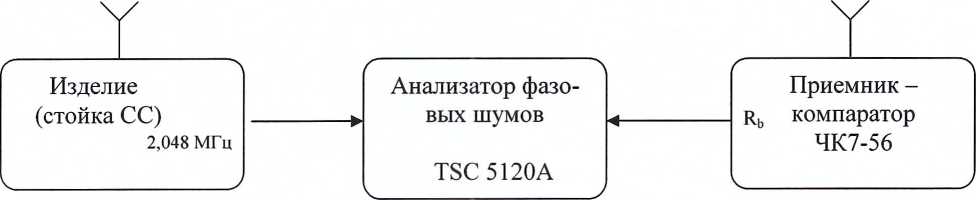

Рисунок 1

  • - подключить кабель соединительный ВЧ ЯНТИ.685671.019 из состава комплекта прибора к разъемам «(->Rb», «->)Rb»;

  • - включить шнур питания в сеть. Переключатель «СЕТЬ» должен при этом находиться в выключенном состоянии;

  • - проверить подключение кабеля блока антенного и соединительного кабеля между разъемами «(->Rb» и «->)Rb».

  • 7.3.1.3 Переключатель «СЕТЬ» поставить в положение «ВКЛ» и убедиться в том, что приемник-компаратор ЧК7-56 устанавливается в режим «СТАНДАРТ ЧАСТОТЫ», загорается и через 2-3 с гаснет, перейдя в режим периодической подсветки, индикатор «ОТКАЗ», информирующий о начале процесса установления рабочего режима устройств и нормальной работе многофункционального приемного устройства (МПИ), загорается индикатор «СРНС», информирующий о работе прибора от образцового сигнала МПИ, а индикатор «СИНХР. Rb» находится в режиме периодической подсветки.

  • 7.3.1.4 Прогреть приемник-компаратор до проведения измерений в течение 4 ч.

  • 7.3.1.5 Прогреть анализатор фазовых шумов TSC 5120А в течение не менее 2 часов.

  • 7.3.1.6 Подать на вход «Reference» анализатор фазовых шумов TSC 5120А выходной сигнал с розетки «2,048 МГц» стойки СС частотой 2,048 МГц, а на вход «Input» сигнал с выхода рубидиевого стандарта частоты из состава ЧК7-56.

По истечении 24 часов снять показания анализатора фазовых шумов TSC 5120А «5f/f».

  • 7.3.1.7 Расчет относительной погрешности по частоте приемником-компаратором ЧК7-56 проводится автоматически по формуле:

(1)

где (Ф, - Ф,-]) - набег фазы Ф за интервал времени измерений;

Т изм- = Tj - Ti-i - интервал времени измерений;

/=1,2,3... - номер отсчета фазы.

  • 7.3.1.8 Результаты поверки считать положительными, если значения относительной погрешности по частоте внутреннего опорного генератора находятся в пределах ±2'10'9.

  • 7.3.2 Определение среднего квадратического относительного отклонения частоты сигнала 2,048 МГц при интервалах времени измерений 1 с и 100 с

  • 7.3.2.1 Среднее квадратическое относительного отклонения частоты сигнала 2,048 МГц определить методом сравнения частоты опорного генератора изделия и эталонных сигналов времени и частоты, передаваемых глобальной навигационной спутниковой системой ГЛОНАСС, с использованием приемника-компаратора ЧК7-56 и анализатора фазовых шумов TSC 5120А в соответствии с рисунком 1.

  • 7.3.2.2 Подготовить к работе приемник-компаратор ЧК7-56 следующим образом:

- установить блок антенный и подключить антенный кабель (место установки блока антенного должно быть выбрано с учетом наличия прямой радиовидимости максимальной площади небесной полусферы. Блок антенный должен быть установлен так, чтобы верхняя полусфера не перекрывалась элементами окружающих конструкций и предметов);

  • - подключить шнур питания к компаратору, обеспечив при этом надежное подключение прибора к линии защитного заземления через проводную вилку шнура питания или с использованием соответствующего перехода, гарантирующего надежное заземление;

  • - подключить кабель соединительный ВЧ ЯНТИ.685671.019 из состава комплекта прибора к разъемам «(-Жь», «">)Rb»;

  • - включить шнур питания в сеть. Переключатель «СЕТЬ» должен при этом находиться в выключенном состоянии;

  • - проверить подключение кабеля блока антенного и соединительного кабеля между разъемами «(-Жь» и «->)Rb».

  • 7.3.2.3 Переключатель «СЕТЬ» поставить в положение «ВКЛ» и убедиться в том, что приемник-компаратор ЧК7-56 устанавливается в режим «СТАНДАРТ ЧАСТОТЫ», загорается и через 2-3 с гаснет, перейдя в режим периодической подсветки, индикатор «ОТКАЗ», информирующий о начале процесса установления рабочего режима устройств и нормальной работе МПИ, загорается индикатор «СРНС», информирующий о работе прибора от образцового сигнала МПИ, а индикатор «СИНХР. Rp> находится в режиме периодической подсветки.

  • 7.3.2.4 Прогреть приемник-компаратор ЧК7-56 до проведения измерений в течение 2 ч.

  • 7.3.2.5 Прогреть анализатор фазовых шумов TSC 5120А в течение не менее 2 часов.

  • 7.3.2.6 Подать на вход «Reference» анализатора фазовых шумов TSC 5120А выходной сигнал с розетки «2,048 МГц» стойки СС частотой 2,048 МГц, а на вход «Input» сигнал с выхода рубидиевого стандарта частоты из состава ЧК7-56.

По истечении соответственно 10 секунд, 10 минут соответственно снять показания анализатора фазовых шумов TSC 5120А «оу» за время измерения «1 СЕК», «100 СЕК».

  • 7.3.2.7 Расчет среднего квадратического относительного отклонения частоты опорного генератора анализатором фазовых шумов TSC 5120А проводится автоматически по формуле:

где сг0( - относительная вариация;

п - количество отсчетов

/=1,2,3... - номер отсчета.

  • 7.3.2.8 Результаты испытаний считать положительными, если значение среднего квадратического относительного отклонения частоты опорного генератора при интервале времени измерений 1 с когда не превышает значения Г10’"; при интервале времени измерений 100 с не превышает значения 2 • 1 О'11.

  • 7.3.3 Определение среднего квадратического относительного отклонения частоты сигнала 2,048 МГц при интервалах времени измерений 1 сутки

  • 7.3.3.1 Среднее квадратическое относительного отклонения частоты сигнала 2,048 МГц определить методом сравнения частоты опорного генератора изделия и эталонных сигналов времени и частоты, передаваемых глобальной навигационной спутниковой системой ГЛОНАСС с использованием приемника-компаратора ЧК7-56 при помощи анализатора фазовых шумов TSC 5120А в соответствии с рисунком 1.

  • 7.3.3.2 Подготовить к работе приемник-компаратор ЧК7-56 следующим образом:

- установить блок антенный и подключить антенный кабель (место установки блока антенного должно быть выбрано с учетом наличия прямой радиовидимости максимальной площади небесной полусферы. Блок антенный должен быть установлен так, чтобы верхняя полусфера не перекрывалась элементами окружающих конструкций и предметов);

  • - подключить шнур питания к компаратору, обеспечив при этом надежное подключение прибора к линии защитного заземления через проводную вилку шнура питания или с использованием соответствующего перехода, гарантирующего надежное заземление;

  • - подключить кабель соединительный ВЧ ЯНТИ.685671.019 из состава комплекта прибора к разъемам «(->Rb», «->)Rb»;

  • - включить шнур питания в сеть. Переключатель «СЕТЬ» должен при этом находиться в выключенном состоянии;

  • - проверить подключение кабеля блока антенного и соединительного кабеля между разъемами <<(->Rb» и «->)Rb».

  • 7.3.3.3 Переключатель «СЕТЬ» поставить в положение «ВКЛ» и убедиться в том, что приемник-компаратор ЧК7-56 устанавливается в режим «СТАНДАРТ ЧАСТОТЫ», загорается и через 2-3 с гаснет, перейдя в режим периодической подсветки, индикатор «ОТКАЗ», информирующий о начале процесса установления рабочего режима устройств и нормальной работе МПИ, загорается индикатор «СРНС», информирующий о работе прибора от образцового сигнала МПИ, а индикатор «СИНХР. Rb» находится в режиме периодической подсветки.

  • 7.3.3.4 Прогреть приемник-компаратор ЧК7-56 до проведения измерений в течение 2 ч.

  • 7.3.3.5 Прогреть анализатор фазовых шумов TSC 5120А в течение не менее 2 часов.

  • 7.3.3.6 Подать на вход «Reference» анализатора фазовых шумов TSC 5120А выходной сигнал с розетки «2,048 МГц» стойки СС частотой 2,048 МГц, а на вход «Input» сигнал с выхода рубидиевого стандарта частоты из состава ЧК7-56.

  • 7.3.3.7 Расчет среднего квадратического относительного отклонения частоты опорного генератора анализатором фазовых шумов TSC 5120А проводится автоматически по формуле (2).

По истечении 6 суток снять показания компаратора частотного «оу» за время измерения «1 сут».

  • 7.3.3.8 Результаты поверки считать положительными, если значение среднего квадратического относительного отклонения частоты опорного генератора при интервале времени измерений 1 сут не превышает значения 54О'11.

  • 7.3.4 Определение спектральной плотности мощности случайных отклонений фазы в спектре выходного сигнала 2,048 МГц в одной боковой полосе

  • 7.3.4.1 Спектральную плотность мощности случайных отклонений фазы в спектре выходного сигнала 2,048МГц в одной боковой полосе определить с использованием анализатора фазовых шумов TSC 5120А в соответствии с рисунком 2.

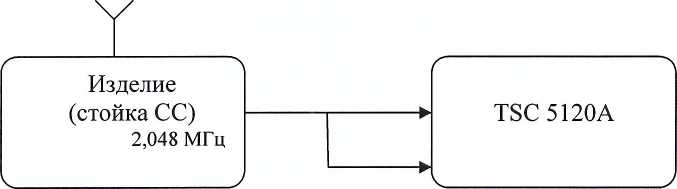

    Рисунок 2

  • 7.3.4.2 Соединить выход «2,048 МГц» стойки СС изделия со входами «Input» и «Reference» анализатора фазовых шумов TSC 5120А, при этом длина измерительных кабелей должна быть одинаковая.

  • 7.3.4.3 Перевести анализатор фазовых шумов TSC 5120А в режим отображения результатов измерений спектральной плотности мощности фазовых шумов, для чего нажать кнопку «PhaseNoisePlot» в правом верхнем углу анализатора.

  • 7.3.4.4 Нажать кнопку «Start» на анализаторе фазовых шумов TSC 5120А. Через 2 ч записать с экрана анализатора фазовых шумов TSC 5120А значения спектральной плотности мощности фазовых шумов при различных отстройках от несущей частоты.

Из полученных результатов вычесть 3 дБ.

  • 7.3.4.5 Результаты поверки считать положительными, если значения спектральной плотности мощности случайных отклонений фазы в спектре выходного сигнала 2,048 МГц в одной боковой полосе не превышают значения минус 110 дБ/Гц при отстройке от несущей частоты на 1 кГц; минус 115 дБ/Гц при отстройке от несущей частоты на 10 кГц; минус 115 дБ/Гц при отстройке от несущей частоты на 100 кГц.

  • 7.3.5 Определение амплитуды напряжения сигнала на нагрузке 50 Ом

  • 7.3.5.1 Амплитуду напряжения сигнала на нагрузке 50 Ом определить с помощью вольтметра переменного тока ВЗ-71 в соответствии с рисунком 3.

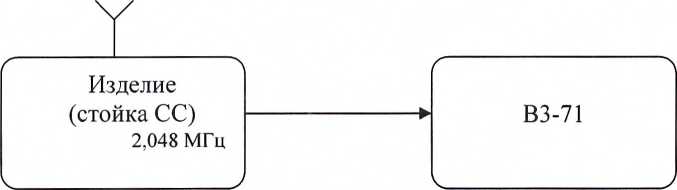

    Рисунок 3

  • 7.3.5.2 Соединить выход «2,048МГц» стойки СС изделия со входом вольтметра переменного тока ВЗ-71 с использованием нагрузки 50 Ом.

  • 7.3.5.3 Измерить значение напряжения поочередно на разъемах «1» - «8» в зонах «КАНАЛА А 2,048МГц» и «КАНАЛА Б 2,048МГц» стойки СС.

  • 7.3.5.4 Результаты поверки считать положительными, если значения напряжения на всех выходах на нагрузке 50 Ом находятся в диапазоне от 0,85 до 1,45 В.

  • 7.3.6 Определение относительного уровня спектральных побочных составляющих в полосе частот от 0,1 до 100 МГц (за исключением второй гармоники)

  • 7.3.6.1 Относительный уровень спектральных побочных составляющих в полосе частот от 0,1 до 100 МГц (за исключением второй гармоники) определить с помощью анализатора спектра СК4-99 в соответствии с рисунком 4.

    /•

    Изделие (стойка СС) 2,048 МГц

    СК4-99

    л

    ч__

    __J

    V

    У

Рисунок 4

  • 7.3.6.2 Соединить выход «2,048МГц» стойки СС изделия с входами анализатора спектра СК4-99.

  • 7.3.6.3 Измерить относительный уровень спектральных побочных составляющих в полосе частот от 0,1 до 100 МГц на всех 8 выходах полукомплектов «А» и «Б».

  • 7.3.6.4 Результаты поверкисчитать положительными, если значения относительного уровня спектральных побочных составляющих в полосе частот от 0,1 до 100 МГц на всех 8 выходах полукомплектов «А» и «Б» не превышают минус 60 дБ.

  • 7.3.7 Определение относительного уровня мощности второй гармоники основной частоты

  • 7.3.7.1 Относительный уровень второй гармоники основной частоты определить с помощью анализатора спектра СК4-99 в соответствии с рисунком 4.

  • 7.3.7.2 Соединить выход «50 МГц» стойки СС изделия с входами анализатора спектра СК4-99.

  • 7.3.7.3 Измерить уровень второй гармоники основной частоты на всех 8 выходах полукомплектов «А» и «Б».

  • 7.3.7.4 Результаты поверки считать положительными, если значения уровня второй гармоники основной частоты на всех 8 выходах полукомплектов «А» и «Б» не превышают минус 30 дБ.

  • 7.3.8 Определение максимального разбега сигналов по фазе между выходами

  • 7.3.8.1 Определение максимального разбега сигналов по фазе между выходами провести путем с помощью частотомера универсального CNT-90 в соответствии с рисунком 5.

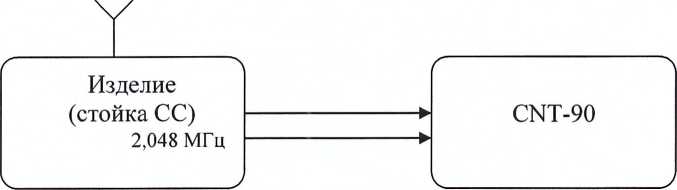

    Рисунок 5

  • 7.3.8.2 Ко входам «А» и «В» частотомера универсального CNT-90 подключить соединители «0*2,048 МГц» любого выхода «1» - «8» полукомплекта «А» и любого выхода «1» - «8» полукомплекта «Б»блока БСС СС и измерить разбег по фазе между гармоническими сигналами 2,048 МГц.

  • 7.3.8.3 Результаты поверки считать положительными, если значение максимального разбега сигналов по фазе между выходами не более 15 градусов.

  • 7.3.9 Определение средней квадратической инструментальной погрешности привязки шкалы времени по сигналам КНС ГЛОНАСС

  • 7.3.9.1 Соединить изделие со средствами измерений в соответствии с рисунком 6.

<____________. ,____________7

АТ и-utccsu)-АТ И.ЧК+ДТ 4k.utc(su)

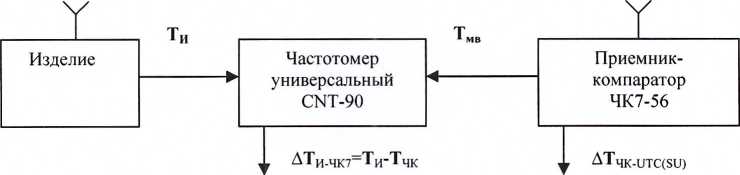

Рисунок 6

  • 7.3.9.2 Установить в исходное состояние и включить изделие в соответствии с руководством по эксплуатации ИТБС.461211.018-02 РЭ.

  • 7.3.9.3 Прогреть изделие в течении 2 часов.

  • 7.3.9.4 Включить и подготовить к работе приемник-компаратор ЧК7-56 в соответствии с п. 7.3 руководства по эксплуатации ЯНТИ.411146.034.

  • 7.3.9.5 Включить частотомера универсального CNT-90 в режим измерения интервалов времени в соответствии с руководством по эксплуатации на него.

На вход «В» частотомера подать сигнал частотой 1 Гц с выхода «S» приемника-компаратора ЧК7-56, вход А частотомера соединить с розеткой «1 Гц» стойки СС изделия и измерить не менее 1 000 значений величины смещения шкалы времени изделия со шкалой времени ЧК7-56.

  • 7.3.9.6 Вычислить значение дТ, смещений шкалы времени изделия (Гя) относительно шкалы времени UTC (SU):

дТ, ~ АТ и_итс(5и) = АТ И_ЧК1 + AT4K1_UTC^SUy                 (3)

где АГЖ7_£/7С(да) - смещение шкалы времени ЧК7-56 относительно национальной шкалы времени UTC(SU) (±50 нс);

АГ'ц-чк1 - смещение шкалы времени изделия относительно шкалы времени ЧК7-56.

  • 7.3.9.7 Вычислить среднее значение дТ и среднюю квадратическую инструментальную погрешность привязки шкалы времени по сигналам КНС ГЛОНАССА:

где А - количество проведенных измерений.

  • 7.3.9.8 Результаты поверкисчитать положительными, если значение средней квадратической инструментальной погрешности привязки шкалы времени по сигналам КНС ГЛОНАСС не превышает 200 нс.

8 Оформление результатов поверки
  • 8.1 При положительных результатах поверки на изделие оформляется свидетельство о поверке, знак поверки наносится на лицевую панель стойки СС в виде наклейки и в свидетельство о поверке в виде оттиска клейма.

  • 8.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 8.3 В случае отрицательных результатов поверки поверяемое изделие к дальнейшему применению не допускается. На него выдается извещение о непригодности к применению с указанием причин забракования.

    И.А. Дрига

    А.Н.Федин

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Младший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
