Методика поверки

Настоящая методика поверки распространяется на преобразователь измерительный переменного тока АДТ-01 (далее - преобразователь), предназначенный для измерений силы переменного электрического тока промышленной частоты, и устанавливает методику его первичной и периодической поверки.

Интервал между поверками (межповерочный интервал) - 2 года.

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

При проведении поверки должны соблюдаться требования безопасности, установленные действующими «Правилами техники безопасности при эксплуатации электроустановок потребителей», требования разделов «Указания мер безопасности», приведённых в эксплуатационной документации применяемых СИ.

К выполнению поверки могут быть допущены специалисты, прошедшие обучение и аттестованные в качестве поверителей по соответствующим видам измерений.

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C

  от 15 до 25; до 80;

  от 84 до 106 (от 630 до 795);

  от 187 до 242; от 49,5 до 50,5.

• - относительная влажность окружающего воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

• - напряжение питающей сети переменного тока, В

• - частота питающей сети, Гц

• 3.2 Непосредственно перед проведением поверки необходимо подготовить преобразователь и средства поверки к работе в соответствии с их эксплуатационной документацией.

Все средства измерений, используемые при поверке, должны иметь непросроченные свидетельства о поверке.

Внешний осмотр поверяемого преобразователя производят без включения питания.

Проверяется правильность обозначения контактных зажимов и выводов (только при выпуске из производства и ремонта).

Не допускается к дальнейшей поверке преобразователь, если обнаружено:

• •  несоответствие внешнего вида преобразователя эксплуатационной документации;

• •  неправильность, отсутствие или неоднозначность прочтения заводского номера и типа преобразователя;

• •  наличие механических повреждений, влияющих на функционирование преобразователя.

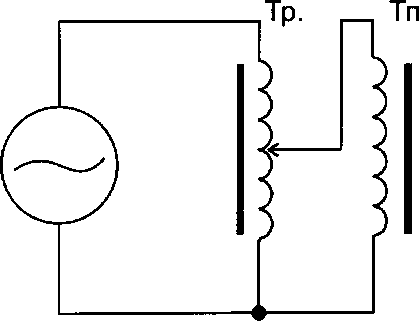

Собрать схему, приведённую на рисунке 1. Выполнить установку преобразователя на силовой кабель (кабель с протекающим эталонным током) в соответствии с эксплуатационной документацией на преобразователь. Включить преобразователь и проверить его работу в целом.

Преобразователь считается годным, если при увеличении силы эталонного тока меняются (увеличиваются) показания индикатора.

Проверку основной приведенной погрешности проводят в 5 точках, приблизительно равномерно распределённых по диапазону измерений. Первая точка выбирается близкой к 5 % от верхнего предела измерений.

Далее, с помощью инфракрасного пульта управления (см. пункт “Управление прибором” в руководстве по эксплуатации), установить коэффициент усиления равным 1,00 в меню “Set” ->”1.00” преобразователя. В этом режиме яркость индикатора уменьшается.

Датчик тока (ДТ) поверяемый

~ - сеть промышленной частоты;

Тр - автотрансформатор в составе РИТ 5000;

Тп - регулируемый источник тока РИТ 5000;

Тэ - эталонный трансформатор тока ТТИ 5000.5;

А - амперметр Д553;

БП - блок питания, поставляемый с преобразователем; Z - нагрузка (может быть исключена).

Рисунок 1

Перейти в режим отображения значения измеряемого тока (“Cur.” -> “ООО”).

Регулируя выходное напряжение автотрансформатора, установить ток равный 50 % номинального значения шкалы ПИ, контролируя величину тока по амперметру.

Примечание: (50 ± 2) %о шкалы измерения определяется автоматически, и сигнализируется увеличением яркости индикатора ПИ.

Вычислить значение реального коэффициента усиления по формуле:

_v _ h-Кт ^к“-~ ’

где: 1_э - показания амперметра, А;

Кт - коэффициент трансформации ТТИ 5000.5;

1_И - показания преобразователя, А

С помощью инфракрасного пульта управления, установить полученный коэффициент усиления (Ku) округленный до двух знаков после запятой в меню “Set” -> “Х.ХХ” преобразователя.

С помощью инфракрасного пульта управления перейти в режим отображения значения измеряемого тока. (“Cur.” -> “ ХХ.Х “)

Рассчитать приведённую погрешность преобразователя по формуле:

₌ 1и- 1э-Кт _{х 100 %}

1Э’Кт

Преобразователь считается годным, если полученная приведённая погрешность не превышает ± 2 % или ±1,7 %, в зависимости от исполнения преобразователя.

Провести поверку преобразователя в остальных точках диапазона измерений.

На основании положительных результатов поверки оформляется свидетельство о поверке по форме приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

Знак поверки наносится на свидетельство о поверке.

По требованию потребителя может быть оформлен протокол поверки по форме, принятой в организации, проводившей поверку.

На основании отрицательных результатов поверки оформляется извещение о непригодности к применению по форме приложения 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.
