АКЦИОНЕРНОЕ ОБЩЕСТВО

«ОПЫТНОЕ КОНСТРУКТОРСКОЕ БЮРО «ФАКЕЛ»

(АО «ОКБ «ФАКЕЛ»)

СОГЛАСОВАНО

Каналы измерительные

системы автоматизированной управления технологическими процессами

АСУ ТП ОИ4.КВУ-120-2005.7000.00 заводской № 01

МЕТОДИКА ПОВЕРКИ

ОИ4.КВУ-120-2005.7000.01МП

2021 г.

СОДЕРЖАНИЕ

ПОВЕРКИ

  • 5.  ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

Инв. Ns подл. I Подпись и дата I Взам. инв. Ns I Инв. Ns дубл. I Подпись и дата |          I Справ. Ns I Пере, примен.

1. ОБЩИЕ СВЕДЕНИЯ
  • 1.1. Настоящая методика выполнена с учетом МИ2539-99 и устанавливает операции и средства поверки каналов измерительных (ИК) системы автоматизированной управления технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 (АСУ ТП).

  • 1.2. Производство единичное, зав. № 01.

  • 1.3. При проведении поверки должна обеспечиваться прослеживаемость ИК АСУ ТП к государственным первичным эталонам единиц величин.

  • 1.4. Допускается проведение поверки каналов измерительных системы автоматизированной управления технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 в сокращенном объеме измерительных каналов в соответствии с письменным заявлением владельца оборудования с обязательным указанием информации об объеме проведенной поверки в свидетельстве о поверке или формуляре.

  • 1.5. ИК АСУ ТП, прошедшие экспериментальную проверку метрологических характеристик с отрицательным результатом, выводятся из эксплуатации и не указываются в свидетельстве о поверке.

  • 1.6. Периодическую поверку ИК АСУ ТП выполняют в процессе эксплуатации.

  • 1.7. После ремонта ИК АСУ ТП, аварий, если эти события могли повлиять на метрологические характеристики ИК, а также после замены измерительных компонентов, входящих в состав ИК АСУ ТП, проводят первичную поверку. Допускается проводить поверку только тех ИК АСУ ТП, которые подверглись указанным выше воздействиям.

Изм.

Лист

Ns докум.

Подпись

Дата

ОИ4. КВ У-120-2005.7000.01 МП

Лист

Инв. N9 подл. I Подпись и дата I Взам. ина. № I Инв. № дубл. I Подпись и дата |          I Справ. №I Пере, примен.

2. ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

2.1. При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.

Таблица 1

Наименование операции

Раздел методики

Обязательность проведения при поверке

первичной

периодической

1. Внешний осмотр.

6.1

да

да

2. Проверка идентификационных данных ПО

6.2

да

да

3. Опробование

6.3

да

да

4. Проверка погрешности основных измерительных каналов (ИК) электрического напряжения.

6.4

да

да

5. Проверка погрешности основных ИК силы электрического тока

6.5

да

да

6. Проверка погрешности дублирующих ИК электрического напряжения.

6.6

да

да

7. Проверка погрешности дублирующих ИК силы электрического тока

6.7

да

да

8. Проверка работоспособности ИК, принимающих информацию от СИ утвержденного типа по цифровому интерфейсу.

6.8

да

нет

ОИ4.КВУ-120-2005.7000.01МП

Лист

4

Изм.

Лист

N9 докум.

Подпись

Дата

3. ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

3.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды от +18 до +28°С;

  • - относительная влажность воздуха не более 80 %;

  • - атмосферное давление от 86 до 106 кПа;

  • - напряжение питающей сети от 215 до 225 В;

  • - частота питающей сети от 49 до 51 Гц.

3.2 Контроль климатических условий проводится непосредственно перед проведением экспериментальных работ и в процессе их выполнения. Заносят измеренные значения в протокол и проверяют их соответствие условиям, указанным в п.3.1. При обнаружении несоответствий дальнейшие работы приостанавливают до устранения причин, вызвавших несоответствия.

4. МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

4.1 В таблице 2 приведены рекомендуемые для поверки ИК АСУ ТП средства поверки в таблице 2.

Таблица 2

Раздел методики

Рекомендуемые средства поверки

Основные метрологические характеристики средств поверки

6.3

Калибратор универсальный Н4-7 Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000

6.4

Калибратор универсальный Н4-7

Диапазон измерений от 0 до 1000 В

ПГ± (0,00215-0,0039)%

6.5

Калибратор универсальный Н4-7

Диапазон измерений от 0 до 30 А

ПГ ± (0,0044 - 0,05) %

Диапазон измерений от 0 до 30 А в диапазоне частот от 0,1 Гц до 10 кГц

ПГ± (0,0165-0,3)%

6.6

Калибратор универсальный Н4-7

Диапазон измерений от 0 до 1000 В

ПГ± (0,00215-0,0039)%

Мультиметр цифровой Fluke 8845А

Диапазон измерений от 0 до 1000 В

ПГ± (0,004 -0,0085)%

6.7

Калибратор универсальный Н4-7

Диапазон измерений от 0 до 30 А

ПГ ± (0,0044 - 0,05) %

Мультиметр цифровой Fluke 8845А

Диапазон измерений от 0 до 1000 В

ПГ± (0,004 -0,0085)%

6.8

Калибратор-измеритель унифицированных сигналов эталонный

Диапазоны измерений от минус 200 до 600 °C для ТП тип ХК, от минус 210 до

Лист

№ докум.

Лист

Подпись

Дата

ОИ4.КВУ-120-2005.7000.01МП

ИКСУ-2000

Калибратор универсальный Н4-7

1300 °C для ТП тип ХА. ПГ ± 0,3 °C

Аналогично п. 6.4 и п. 6.5

Инв. Na подл. I Подпись и дата | Взам. инв. N9 | Ине. № дубл. | Подпись и дата |           |             Справ. N9               I

  • 4.2 Разрешается применять другие средства поверки, обеспечивающих требуемую точность, при этом соотношение доверительных границ погрешностей средств поверки и поверяемого ИК должно быть не более 1/3, либо не более 1/2,5 при условии введения контрольного допуска т=0,75.

  • 4.3 Средства измерений, применяемые при поверке, должны быть поверены и иметь действующие свидетельства о поверке (запись в Федеральном информационном фонде по обеспечению единства измерений). Средства измерений, применяемые в качестве эталонов единиц величин, должны быть поверены в качестве эталонов единиц величин, иметь действующие свидетельства о поверке (запись в Федеральном информационном фонде по обеспечению единства измерений) и удовлетворять требованиям точности государственных поверочных схем.

Изм.

Лист

№ докум.

Подпись

Дата

ОИ4. КВ У-120-2005.7000.01 МП

Лист

Инв. № подл. I Подпись и дата I Взам. инв. Ns I Инв. Ns дубя. I Подпись и дата |          I Справ. Ns I Пере, примен.

5. ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.1. Работа должна проводиться лицами не моложе 18 лет, изучившими эксплуатационную, нормативную и нормативно-техническую документацию на измерительную систему

  • 5.2. Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по электробезопасности не ниже 2.

  • 5.3. При подготовке и выполнении работ должны соблюдаться «Правила по охране труда при эксплуатации электроустановок», утвержденные приказом Министерства труда и социальной защиты РФ от 24 июля 2013 г. № 328н.

  • 5.4. Перед началом работы поверитель должен изучить следующие документы:

  • 5.5. - ОИ4.КВУ-120-2005.7000.00РЭ (Руководство по эксплуатации АСУ-ТП);

  • 5.6. - ОИ4.КВУ-120-2005.7100.РО (Руководство оператора раздел 3 «Выполнение программы «OPCVIEW.EXE»).

Изм.

Лист

Ns докум.

Подпись

Дата

ОИ4.КВУ-120-2005.7000.01 МП

Лист

Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубл. I Подпись и дата I          I Справ. №I Пере, примен.

6. ВНЕШНИЙ ОСМОТР
  • 6.1.   При внешнем осмотре АСУ ТП проверяют маркировку, наличие необходимых надписей на наружных панелях, комплектность, состояние коммуникационных и энергетических линий связи (шин, кабелей), отсутствие механических повреждений.

  • 6.2.   Блоки АСУ ТП не допускаются к дальнейшей поверке, если обнаружено неудовлетворительное крепление разъемов, грубые механические повреждения наружных частей, обугливание изоляции и прочие повреждения.

7. ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ
  • 7.1. При опробовании АСУ ТП проверяется работоспособность всех измерительных каналов (основных и дублирующих). Допускается совмещать опробование с процедурой проверки погрешности ИК.

  • 7.2. Блоки АСУ ТП и средства поверки включить в сеть и прогреть в течение времени, указанного в эксплуатационной документации.

  • 7.3. При проверке ИК электрического напряжения собрать схемы согласно рисунков 1 и 2 и использовать данные таблиц 3, 4, 6.

  • 7.4. При осуществлении первичной поверки после выпуска из производства кроме указанных в таблицах 3, 4 точек проверяется способность ИК измерять отрицательное значение сигнала.

  • 7.5. При опробовании АСУ ТП проверяется работоспособность всех измерительных каналов (основных и дублирующих). Допускается совмещать опробование с процедурой проверки погрешности ИК.

  • 7.6. Блоки АСУ ТП и средства поверки включить в сеть и прогреть в течение времени, указанного в эксплуатационной документации.

7.7.. При проверке ИК электрического напряжения собрать схемы согласно рисунков 1 и 2 и использовать данные таблиц 3, 4, 6.

  • 7.8. При осуществлении первичной поверки после выпуска из производства кроме указанных в таблицах 3, 4 точек проверяется способность ИК измерять отрицательное значение сигнала.

  • 7.9. При проверке ИК силы постоянного и переменного электрических токов БИТ, БПС-А и БНС-А основной и резервной АИС АСУ ТП собрать схему согласно рисунку 3 и использовать данные таблиц 5, 7. При осуществлении первичной поверки после выпуска из производства кроме указанных в таблице 5 точек проверяется способность ИК измерять отрицательное значение сигнала.

    ОИ4.КВУ-120-2005.7000.01МП

    Лист

    8

    Изм.

    Лист

    № докум.

    Подпись

    Дата

Инв. Na подл. I Подпись и дата I Взам. инв. Ns I Инв. Na дубл. I Подпись и дата I          I             Справ. Na               I           Пере, примен.

Блок РИ

Калибратор

Выход _L

ХАИ-2

БНС-Р

Мультиметр

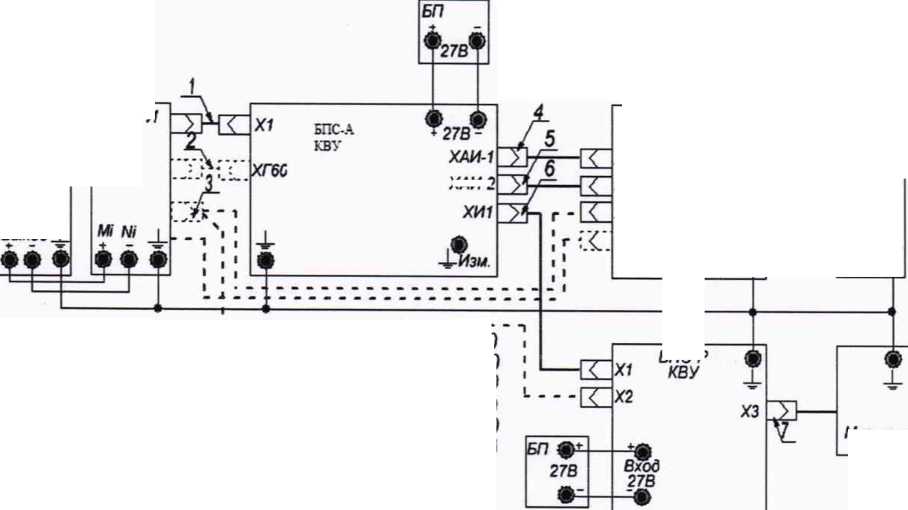

Рисунок 1. Схема поверки ИК электрического напряжения БПС-А, БНС-А, БНС-Р.

  • 1. Кабель ОИ4.КВУ-120-2005.7255.00

  • 2. Кабель ОИ4.КВУ-120-2005.7252.00

  • 3. Кабель ОИ4.КВУ-120-2005.7905.00

  • 4. Кабель ОИ4.КВУ-120-2005.7901.00

  • 5. Кабель ОИ4.КВУ-120-2005.7902.00

  • 6. Кабель ОИ4.КВУ-120-2005.7904.00

  • 7. Кабель ОИ4.КВУ-120-2005.7909.00

БП

^58 Ф

БНС-А КВУ

Ф Ф

Вход5В

Плата

Сот портов

Х1

isoLynx

Х2

SLX200

ПК

ХЗ

Ethernet

KJCE

LAN

Х4

_L

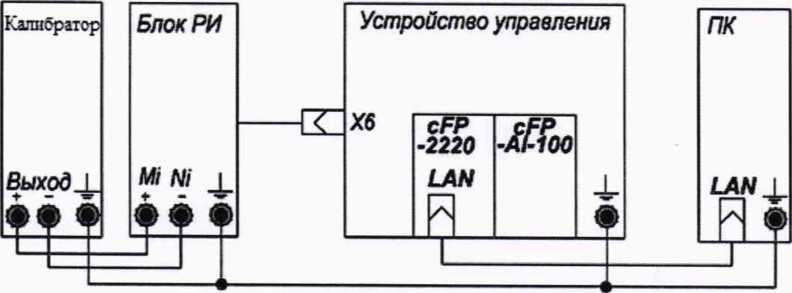

Рисунок 2. Схема поверки ИК электрического напряжения УУ.

Изм.

Лист

Na докум.

Подпись

Дата

ОИ4.КВУ-120-2005.7000.01МП

Лист

то

Калибратор

• I

11

БНС-А

БНС-Р

!!

ВходбВ

ПК

isoLynx

SLX20C

Ш

LAN 1

Ethernet

4-

  • 9. Кабельная заглушка 0И4.КВУ-120-2005.7924.00

  • 10. Кабель 0И4.КВУ-120-2005.7271.00

ШШШШ

  • 3. Кабель ОИ4.КВУ-12    5.7905.00

  • 4. Кабель ОИ4.КВУ-12    57916.00

  • 5. Кабель ОИ4.КВУ-12С     >. 7901.00

  • 6. Кабель ОИ4.КВУ-120-2005.7902.00

  • 7. Кабель ОИ4.КВУ-120-2005.7904.00

  • 8. Кабель ОИ4.КВУ-120-2005.7909.00

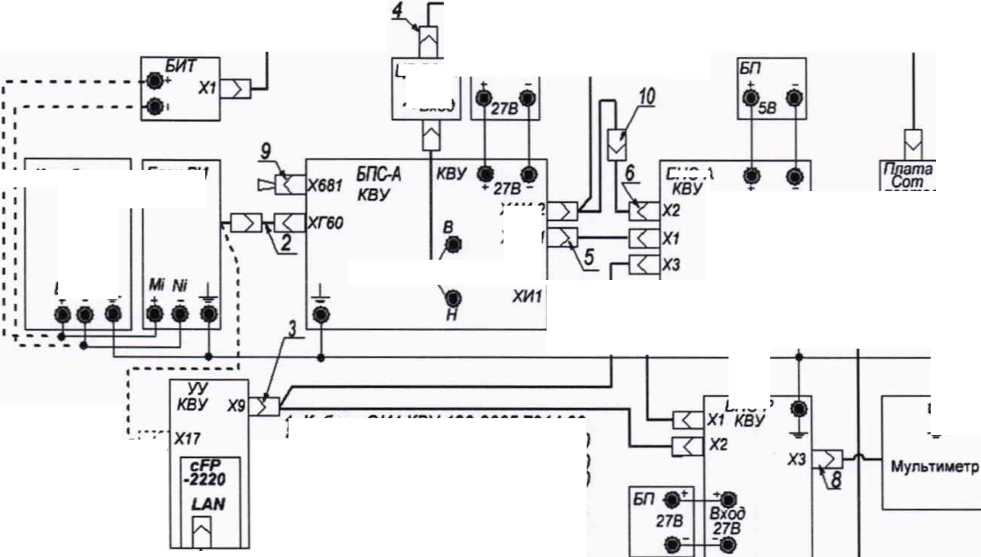

Рисунок 3. Схема проверки ИК силы электрического тока БИТ, БПС-А; БНС-А и БНС-Р.

ЦВВЗ-7Т[ БЛ

''-Вход

Блок РИ

ХАИ-2

ХАИ-1

портов

Выход 1

\ИзиЛ1р

то

Е

то ю

3

  • 7.10. При опробовании ИК, имеющих в своем составе первичные преобразователи (ПП), преобразующие измеряемый параметр в аналоговый электрический сигнал, проверяется соответствие величины измеряемого электрического сигнала и величины параметра отображаемого программным обеспечением АСУ ТП.

8. ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
  • 8.1 Подготовить АСУ ТП к работе в соответствии с руководством по эксплуатации ОИ4.КВУ-120-2005.7000.00РЭ, заводской № 01 и запустить программное обеспечение.

  • 8.2 Для проверки идентификационных данных программного обеспечения необходимо в открывшемся окне « OPCVIEW:: Монитор» программы «OPCVIEW.exe» в строке меню выбрать раздел «Tools» и далее активировать команду «MD5Checksum Window...», которая запускает программу, выполняющую подсчет контрольной суммы файла «OPCVIEW.exe» по алгоритму «MD5». После выполнения программы в открывшемся окне «OPCVIEW.exe Версия: 3.4.4.11», сравнить вычисленное значение со значением, указанным в ПРИЛОЖЕНИИ А. При совпадении, продолжить выполнение методики поверки. При несовпадении контрольной суммы файла «OPCVIEW.exe» поверку прекратить.

    Изм.

    Лист

    № докум.

    Подпись

    Дата

    ОИ4.КВУ-120-2005.7000.01 МП

    Лист

Пере, лримен.

9. ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

  • 9.1 Проверка погрешности ИК электрического напряжения

  • 9.1.1 Перечень основных ИК АСУ ТП, использующих БПС-А, БНС-А с указанием предела измерений, проверяемых точек, допускаемой погрешности приведен в таблицах 3 и 4.

Таблица 3

Условное наименование канала, обозначение

Предел, В

Проверяемые точки, В

Допускаемая погрешность, В

Подключенный разъем и номер контакта

Справ. №

£+>

(-)

Подать напряжение через блок РИ на разъёмы «XI», «ХГ60», БПС-А

Напряжение накала KI, UhkI

20

0

5

10

15

20

±0,02

X 1:1

Х1:2

Напряжение накала К2, Uhk2

Аналогично каналу UhkI

Х1:5

X 1:6

Напряжение магнитных катушек, Umk

Аналогично каналу UhkI

X 1:3

Х1:4

Напряжение разряда, Up

1000

0

250

500

750 1000

±1

X 1:10

X 1:11

Подпись и дата

Напряжение РР

МР1, Uppl

5

0

1,2

2,5

3,7

5,0

± 0,005

Х1:25

X 1:26

Инв. № дубя.

Напряжение РР

МР2, Upp2

Аналогично каналу Uppl

Х1:27

X 1:28

Напряжение катод 1-земля, Uk13

40

0

10

20

30

40

±0,04

« ^Х-Изм.»

(Клемма на БПС)

«Катод

(Клемма на

БПС)

Взам. инв. №

Н

кате

апряжение

эд 2 - земля,

ик2з

Аналогично каналу Uk13

«Катод 2»

(Клемма на БПС)

Подпись и дата

Отсоединить кабель ОИ4.КВУ120-2005.7905.00 от разъёма «Х9» УУ, подключить его к блоку РИ. Подать напряжение на разъём кабеля через блок РИ.

1 Инв. № подл.

ОИ4.КВУ-120-2005.7000.01МП

Лист

11

Изм.

Лист

№ докум.

Подпись

Дата

Пере, примен.

Напряжение КУ1,

UKyl

40

0

10

20

30

40

±0,04

Х9:3

Х9:4

Напряжение КУ2, ику2

Аналогично каналу UKyl

Х9:7

Х9:8

Напряжение КУЗ, икуЗ

Аналогично каналу UKyl

X 9:11

Х9:12

Напряжение КУ4, ику4

Аналогично каналу Ику1

Х9:15

Х9:16

Справ. №

Напряжение КУ5, ику5

Аналогично каналу UKyl

X 9:19

X 9:20

Напряжение КУ6, Шуб

Аналогично каналу UKyl

X 9:23

X 9:24

Напряжение КУ7, ику7

Аналогично каналу UKyl

X 9:27

X 9:28

Напряжение КУ8, ику8

Аналогично каналу Шу1

X 9:31

X 9:32

Подать напряжение на разъём «Х4» БНС-А

Условное наименование канала, обозначение

Диапазон измерений, В

Эталонное значение, В

Допускаемая абсолютная погрешность, В

Подключенный разъем и номер контакта

(+)

(-)

Давление

вакуума в камере датчик AIGX

Рбк.выс.вак

0-10

0

±0,02

Х4:18

Х4:19

Подпись и дата

2,5

5

7,5

10

Давление вакуума в камере датчик APGX Рбк низ. вак.

Аналогично каналу Рбк.выс.вак

Х4:16

Х4:17

Ине. № дубл.

1 канал Расход РТ т-катод, РРГ10-0,9

Аналогично каналу Рбк.выс.вак

Х4:14

Х4:15

Взам. инв. №

1 канал Расход РТ ш-анод, РРГ10-3,6

Аналогично каналу Рбк.выс.вак

Х4:12

Х4:13

Подпись и дата

1 канал Расход РТ т-анод, РРГ10-9

Аналогично каналу Рбк.выс.вак

Х4:10

X 4:11

/*

Ра

и

канал сход РТ п-анод, ТГ10-9

Аналогично каналу Рбк.выс.вак

Х4:8

X 4:9

с

§

ф

Ж

F

ОИ4. КВ У-120-2005.7000.01МП

Лист

12

Изм.

Лист

№ докум.

Подпись

Цата

2 канал Расход РТ т-анод, РРПО-3,6

Аналогично каналу Рбк.выс.вак

Х4:6

2 канал Расход РТ т-катод, РРГ10-09

Аналогично каналу Рбк.выс.вак

Х4:4

Для определения погрешности ИК АСУ ТП, использующих блок У У (AI1-AI8):

  • •  открыть программу конфигурации модуля cFP-AI-100 “NIMax.exe” и установить проверяемый диапазон измерений в соответствии с таблицей 4 для всех каналов модуля;

  • • закрыть программу конфигурации модуля cFP-AI-100 “NIMax.exe”;

  • • подключить блок РИ 17Н625.С69801 к входному разъёму Х6 УУ.

При проведении проверки каналов AI1-AI4 подключить «Панель монитора модуля cFP-AI-100 (1)» к контроллеру FieldPoint.

При проведении проверки каналов AI5-AI8 подключить «Панель монитора модуля cFP-AI-100 (2)» к контроллеру FieldPoint.

Таблица 4

Условное наименование канала, обозначение

Поверяемая точка, В

Допускаемая абсолютная погрешность, В

Подключенный разъем и номер контакта на блоке РИ

(+)

(-)

Установленный диапазон измерений от 0 до 3

DB

Аналоговый вход 1, А1

0

  • 7.5 15,0

  • 22.5 30,0

±0,06

Х6:19

Х6:18

Аналоговый вход 2, А2

Аналогично каналу «Аналоговый вход 1» при установленном диапазоне измерений от 0 до 30 В

Х6:17

Х6:16

Аналоговый вход 3, АЗ

Аналогично каналу «Аналоговый вход 1» при установленном диапазоне измерений от 0 до 30 В

Х6:15

Х6:14

Аналоговый вход 4, А4

Аналогично каналу «Аналоговый вход 1» при установленном диапазоне измерений от 0 до 30 В

Х6:13

Х6:12

Аналоговый вход 5, А5

Аналогично каналу «Аналоговый вход 1» при установленном диапазоне измерений от 0 до 30 В

Х6:11

Х6:10

Аналоговый вход 6, А6

Аналогично каналу «Аналоговый вход 1» при установленном диапазоне измерений от 0 до 30 В

Х6:9

Х6:8

Аналоговый вход 7, А7

Аналогично каналу «Аналоговый вход 1» при установленном диапазоне измерений от 0 до 30 В

Х6:7

Х6:6

Аналоговый вход 8, А8

Аналогично каналу «Аналоговый вход 1» при установленном диапазоне измерений от 0 до 30 В

Х6:5

Х6:4

Изм.

Лист

№ докум.

Подпись

Дата

ОИ4.КВУ-120-2005.7000.01МП

Лист

  • 9.1.2 Проверку погрешности ИК проводить в точках, указанных в таблицах 3 и 4, непосредственно подавая электрическое напряжение калибратором вход соответствующего канала.

  • 9.1.3 Для каждой поверяемой точки выполняют следующие операции:

  • • устанавливают необходимое значение электрического напряжения в соответствии с таблицами 3 и 4;

  • • наблюдают не менее 4-х отсчетов на выходе измеряемого ИК;

  • • если хотя бы одно полученное значение отличается от эталонного значения на величину равную или превышающую допустимую погрешность, ИК признают непригодным.

9.2 Проверка погрешности ИК силы постоянного и переменного электрических токов
  • 9.2.1 Перечень ИК АСУ ТП, использующих БИТ, БПС-А, БНС-А с указанием предела, поверяемых точек, допускаемой погрешности приведен в таблице 5.

  • 9.2.2  При проведении поверки ИК электрического тока разряда необходимо предварительно отсоединить кабель ОИ4.КВУ-120-2005.7266.00 от клемм БИТ и подсоединить провода калибратора.

  • 9.2.3 При проведении поверки ИК силы электрического тока на соединители Х681 БПС-А и ХЮ УУ установить кабельные заглушки ОИ4.КВУ-120-2005.7924.00 и ОИ4.КВУ-120-2005.7927.00 соответственно.

    Таблица 5

    Условное наименование канала, обозначение

    Предел, А

    Поверяемая точка, А

    Допускаемая погрешность, А

    Подключенный разъем и номера контактов

    (+)

    (-)

    Подать ток на клеммы БИТ 4.639.0000.00

    Ток разряда, 1р

    30

    0

    • 7.5

    15

    • 22.5

    30

    ±0,06

    Клемма «11»

    Клемма

    «I 2»

    Подать ток на разъём «ХГ60» БПС-А

    Колебания тока разряда,

    Д1р

    8 А

    0,3

    2

    4

    6

    8 (значения подавать при частоте 1 кГц и 10 кГц)*

    ±0,4

    8,9

    13, 14

    Лист

    Изм.

    Лист

    № докум.

    Подпись

    Дата

ОИ4.КВУ-120-2005.7000.01 МП

Пере, примен.

Ток разряда, 1р резервной системы измерения (если ИК поверяется совместно с основными каналами)

30

0

  • 7.5

15

  • 22.5

30

±0,06

8,9

13, 14

Ток накала, К1 1нк1

20

0

5

10

15

20

±0,03

5,6,7

2,3,4

Справ. Ns

Ток накала, К2 1нк2

Аналогично каналу 1нк1

20,21,22

17, 18,19

Ток РР МР1,1рр1

5

0

1

2,5

3,7

5,0

±0,01

27, 28, 29

30,31

Ток РР МР2,1рр2

Аналогично каналу Ippl

32,33

30,31

Подать ток на клеммы «Мк+», «Мк-»

Ток магнитных катушек, 1мк

10

0

  • 2.5

5,0

  • 7.5

10,0

±0,01

Клемма

«Мк+» на задней панели БПС-А

Клемма

«Мк-» на задней панели БПС-А

Подпись и дата

Подать ток через блок РИ на разъём «XI7» УУ

Ток КУ1,

1ку1

0,15

0

0,04

0,075

0,1

0,15

± 0,0003

4

5

Ток КУ2,1ку2

Аналогично каналу 1ку 1

6

7

Ине. Ns дубл.

Ток КУЗ, 1куЗ

Аналогично каналу 1ку 1

8

9

Ток КУ4,1ку4

Аналогично каналу 1ку 1

10

11

Ток КУ5,1ку5

Аналогично каналу 1ку 1

12

13

Ток КУ6,1ку6

Аналогично каналу 1ку 1

14

15

Ток КУ7,1ку7

Аналогично каналу 1ку 1

16

17

Взам. инв. Ns

Ток КУ8,1ку8

Аналогично каналу 1ку 1

18

19

Примечание: При периодической поверке вместо сигнала переменного электрического тока частотой 10 кГц допускается подавать сигнал переменного электрического тока частотой 5 кГц.

  • 9.2.4 Проверку погрешности ИК проводить в точках, указанных в таблице 5, непосредственно подавая электрический ток с калибратора на вход соответствующего канала. Использовать схемы подключения согласно рисунку 3.

  • 9.2.5 Для каждой поверяемой точки выполняют следующие операции:

• устанавливают необходимое значение силы постоянного электрического тока в соответствии с таблицей 5;

Подпись и дата

I Инв. Ns подл.

ОИ4.КВУ-120-2005.7000.01МП

Лист

15

Изм.

Лист

Ns докум.

Подпись

Дата

  • • наблюдают не менее 4-х отсчетов на выходе поверяемого ИК;

  • • если хотя бы одно полученное значение отличается от эталонного значения на величину, превышающую допустимую погрешность, ИК признают непригодным.

9.3 Проверка погрешности дублирующих ИК электрического напряжения.

9.3.1 Перечень ИК АСУ ТП, использующих БНС-Р с указанием входных и выходных контактов, диапазонов измерений, поверяемых точек, допускаемой погрешности приведен в таблице 6.

Таблица 6

© св

Условное обозначение ИК

Входная цепь

Разъемы XI,

Х2 БНС-Р

Диапазон входного сигнала, В

Выходная цепь

Разьем ХЗ

БНС-Р

Диапазон выходного сигнала, В

Проверяемые точки, В

Напряжение на выходе ИК,В

Абсолютная допускаемая погрешность выходного напряжения

ик,в

+

-

+

-

Up

Х1:22

Х1:21

(0- 1000)

Х3:25

Х3:24

(0-5)

0

0

± 0,0075

250

1,25

500

2,5

750

3,75

1000

5

UhkI

Х1:23

Х1:24

(0-20)

Х3:31

ХЗ:ЗО

(0-5)

0

0

± 0,0075

5

1,25

10

2,5

15

3,75

20

5

Uhk2

Х1:25

Х1:26

(0-20)

Х3:28

Х3:27

(0-5)

Аналогично И

К UhkI

Uk3 1(2)

Х1:27

Х1:28

(0-40)

Х3:19

Х3:18

(0-5)

0

0

± 0,0075

10

1,25

20

2,5

30

3,75

40

5

Umk

Х1:29

Х1:30

(0-20)

Х3:16

Х3:15

(0-5)

Аналогично И

К UhkI

Uppl

Х1:36

Х1:37

(0-5)

Х3:22

Х3:21

(0-5)

0

0

± 0,0075

1,25

1,25

2,5

2,5

3,75

3,75

5

5

Upp2

Х1:38

Х1:39

(0-5)

ХЗ:20

Х3:21

(0-5)

Аналогично ИК Uppl

Ukyl

Х2:4

Х2:5

(0-40)

Х3:14

Х3:12

(0-5)

Аналогично ИК Икз

Uicy2

Х2:6

Х2:7

(0-40)

Х3:13

Х3:12

(0-5)

Uicy3

Х2:8

Х2:9

(0-40)

Х3:11

Х3:9

(0-5)

ику4

Х2:10

Х2:11

(0-40)

ХЗ:10

Х3:9

(0-5)

Uicy5

Х2:12

Х2:13

(0-40)

Х3:7

Х3:5

(0-5)

Uicy6

Х2:14

Х2:15

(0-40)

Х3:6

Х3:5

(0-5)

UKy7

Х2:16

Х2:17

(0-40)

Х3:4

Х3:2

(0-5)

ику8

Х2:18

Х2:19

(0-40)

Х3:3

Х3:2

(0-5)

Лист

ОИ4.КВУ-120-2005.7000.01МП

Изм.

Лист

№ докум.

Подпись

Дата

  • 9.3.2 Проверку погрешности ИК проводить в точках, указанных в таблице 6, непосредственно подавая электрическое напряжение с калибратора на вход соответствующего канала.

Использовать схемы подключения согласно рисунку 1.

  • 9.3.3 Для каждой поверяемой точки выполняют следующие операции:

  • • устанавливают необходимое значение электрического напряжения в соответствии с таблицей 6;

  • • наблюдают не менее 4-х отсчетов на индикаторе мультиметра цифрового, подключенного к выходу поверяемого ИК;

  • • если хотя бы одно полученное значение отличается от эталонного значения на величину, превышающую допустимую погрешность, ИК признают непригодным.

    СО

    Е

    та таэ

    та

  • 9.3.4 Проверку погрешности дублирующих ИК электрического напряжения допускаете; проводить совместно с проверкой погрешности основных ИК электрического напряжения, прь этом сигналы с калибратора подаются на вход ИК в соответствии с таблицей 3, а выходные сигналы снимаются в соответствии с таблицей 6.

9.4 Проверка погрешности дублирующих ИК электрического тока.
  • 9.4.1 Перечень ИК АСУ ТП, использующих БНС-Р с указанием входных и выходных контактов, диапазонов измерений, поверяемых точек, допускаемой погрешности приведен в таблице 7.

Таблица 7

Условное обозначение ИК

Зходная цепь (номера контактов соединителя XI)

Диапазон входного сигнала, А

Выходная цепь (номера контактов соединителя ХЗ)

Диапазон выходного сигнала, В

Проверяемые точки, А

Напряжение на выходе ИК,В

Абсолютная допускаемая погрешность выходного напряжения

ИК,В

+

-

+

-

1нк1

  • 5,

  • 6,

7*

8,

9,

10

(0-20)

32

30

(0-2)

0

0

± 0,0046 В

5

0,5

10

1

15

1,5

20

2

1нк2

  • 14,

  • 15,

16

И,

12,

13

(0-20)

29

27

(0-2)

Аналогично ИК 1нк

1,

2

3,

4

(0 - 30)

26

24

(0-3)

0

0

± 0,006 В

7,5

0,75

15

1,5

22,5

2,25

30

- 3

Ippl, 1рр2

34,

32,

(0-5)

23

21

(0-5)

0

0

± 0,0075 В

Лист

Изм.

Лист

№ докум.

Подпись

Дата

ОИ4.КВУ-120-2005.7000.01МП

s ф

5

г

35

33

1,25

1,25

2,5

2,5

3,75

3,75

5

5

1мк

17,

18

19,

20

(0-10)

17

15

(0-5)

0

0

± 0,0075 В

2,5

1,25

5

2,5

7,5

3,75

10

5

Примечание: Контакты соединяются параллельно.

  • 9.4.2 Проверку погрешности ИК проводить в точках, указанных в таблице 4, непосредственно подавая электрический ток с калибратора на вход соответствующего канала.

Использовать схемы подключения согласно рисунку 3.

  • 9.4.3 Для каждой поверяемой точки выполняют следующие операции:

• устанавливают необходимое значение электрического тока в соответствии с таблицей 7;

• наблюдают не менее 4-х отсчетов на индикаторе мультиметра цифрового,

подключенного к выходу поверяемого ИК;

• если хотя бы одно полученное значение отличается от эталонного значения на

величину, превышающую допустимую погрешность, ИК признают непригодным.

  • 9.4.4 Проверку погрешности дублирующих ИК электрического тока допускается проводить совместно с проверкой погрешности основных ИК электрического тока, при этом сигналы с калибратора подаются на вход ИК в соответствии с таблицей 5, а выходные сигналы снимаются в соответствии с таблицей 7. Проверка дублирующего ИК с условным обозначением 1мк проводится только отдельно в соответствии с таблицей 7.

9.5 Проверка работоспособности ИК, принимающих информацию от СИ утвержденного типа по цифровому интерфейсу.
  • 9.5.1  Проверка работоспособности ИК, принимающих информацию от СИ утвержденного типа по цифровому интерфейсу, выполняется путем сравнения показаний индикаторов подключенных по цифровому интерфейсу СИ, с показаниями ИК АИС. При отсутствии у таких СИ индикаторов, производится сравнение показаний ИК АИС со значением эталонного сигнала, поданного на вход СИ, при этом сравнение производится с учетом погрешности применяемого СИ и эталона.

  • 9.5.2 При проверке работоспособности ИК, имеющих в своем составе первичные преобразователи утвержденного типа на входные колодки СИ (вторичный прибор) подается электрический сигнал, соответствующий выходному сигналу первичного преобразователя

    Изм.

    Лист

    № докум.

    Подпись

    Дата

    ОИ4.КВУ-120-2005.7000.01МП

    Лист

(В, мВ, мА, и т.д).

  • 9.5.3 Значения электрических сигналов, подаваемых при проверке работоспособности каналов, принимающих информацию от СИ утвержденного типа по цифровому интерфейсу выбираются произвольно в пределах диапазона измерений ИК (либо выходного диапазона первичного преобразователя).

  • 9.5.4 Средства измерений, подключенные по цифровому интерфейсу к ИК АИС, должны быть поверены.

  • 9.5.5  Проверка работоспособности ИК, принимающих информацию от СИ утвержденного типа по цифровому интерфейсу, проводится только при первичной поверке.

10. ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 10.1  Результаты экспериментального определения метрологических характеристик измерительных каналов электрического напряжения системы автоматизированной управления технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 считают положительными, если все полученные значения измеряемых параметров в каждой точке диапазона измерений согласно таблиц 3 и 4, не выходят за пределы допускаемой абсолютной погрешности указанной соответственно в таблицах 3 и 4.

  • 10.2 Результаты экспериментального определения метрологических характеристик измерительных каналов силы постоянного и переменного электрических токов системы автоматизированной управления технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 считают положительными, если все полученные значения измеряемых параметров в каждой точке диапазона измерений согласно таблице 5, не выходят за пределы допускаемой абсолютной погрешности указанной в таблице 5.

  • 10.3 Результаты экспериментального определения метрологических характеристик дублирующих измерительных каналов электрического напряжения системы автоматизированной управления технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 считают положительными, если все полученные значения измеряемых параметров в каждой точке диапазона измерений согласно таблице 6, не выходят за пределы допускаемой абсолютной погрешности указанной в таблице 6.

  • 10.4 Результаты экспериментального определения метрологических характеристик дублирующих измерительных каналов электрического тока системы автоматизированной управления технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 считают положительными, если все полученные значения измеряемых параметров в каждой точке диапазона измерений согласно таблице 7, не выходят за пределы допускаемой абсолютной погрешности указанной в таблице 7.

    Изм.

    Лист

    № докум.

    Подпись

    Дата

    ОИ4.КВУ-120-2005.7000.01МП

    Лист

  • 10.5 Результаты поверки каналов измерительных системы автоматизированной управления технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 считают положительными, если в объеме проведенной поверки все ИК электрического напряжения, постоянного и переменного электрических токов, дублирующие ИК электрического напряжения и электрического тока прошли экспериментальные проверки метрологических характеристик с положительным результатом.

    Изм.

    Лист

    № докум.

    Подпись

    Дата

    ОИ4.КВУ-120-2005.7000.01 МП

    Лист

    Пере, примен.

    Справ. №

11. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 11.1 Результаты поверки оформляют в соответствии с приказом Минпромторга России № 2510 от 31.07.2020 г. «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

  • 11.2 При положительных результатах поверки по требованию заказчика выписывается свидетельство о поверке.

  • 11.3 При отрицательных результатах поверки выписывается извещение о непригодности к применению. ИК АИС АСУ ТП к дальнейшей эксплуатации не допускаются.

    Главный метролог

    Л.А. Геранина

си

£

то

3

§

X э

Лист

&

ОИ4.КВУ-120-2005.7000.01МП

Лист

№ докум.

Подпись

Дата

12. ПРИЛОЖЕНИЕ А

Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубп. I Подпись и дата I          I Справ. №I Пере, примен.

Идентификационные

____признаки ПО____

Наименование_____

Идентификационное

______обозначение______ _____Номер версии_____ ________Размер________ Цифровой идентификатор

Значение

Программа монитора данных

OPCVIEW.exe

3.4.4.11

_________13799936 байт_________

c04ead877acl85003al9dca21e4613fc

Изм.

Лист

№ докум.

Подпись

Дата

ОИ4.КВУ-120-2005.7000.00МП

Пере, примем.

13. ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов страниц

Всего листов страниц) в докум.

№ докум.

Вход. № сопроводительного док.

Подп.

Дата

Изменен ных

Заменен ных

Новых

Аннули рован-ных

Справ. Ns

Подпись и дата

I

®

%

3

S

<0

л CQ

Подпись и дата

I Ине. N9 подл.

0И4.КВУ-120-2005.7000.00МП

Лист

23

Изм.

Лист

№ докум.

Подпись

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
