УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Пробники напряжения ПН-102

Методика поверки

г. Мытищи

2018 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на пробники напряжения ПН-102 (далее - пробники) и устанавливает порядок и объем их первичной (при выпуске из производства, после ремонта) и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

  • 1.3 Сокращенная поверка пробников в ограниченных диапазонах значений рабочих частот не возможна.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

+

3 Определение метрологических характеристик

3.1 Определение коэффициента калибровки пробника

7.3

7.3.1

+

+

3.2 Определение погрешности коэффициента калибровки пробника

7.3.2

-

+

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.2.1,

7.3.1

Калибратор переменного напряжения Н5-5 (диапазон воспроизведения среднеквадратичных значений напряжения переменного тока от 3 мкВ до 3 В, диапазон частот воспроизводимых среднеквадратических значений напряжений переменного тока от 10 Гц до 2000 МГц, пределы допускаемой погрешности воспроизведения среднеквадратичных значений напряжений переменного тока ±(0,1-3)%)

7.2.1,

7.3.1

Приемник измерительный ESU8 (диапазон частот от 20 Гц до 8 ГГц, пределы допускаемой абсолютной погрешности измерений уровня мощности входного синусоидального сигнала ±(0,3.. .0,5) дБ)

Вспомогательные средства поверки

7.2.1,

7.3.1

Нагрузка согласованная 50 Ом -1 шт.

Примечания

  • 1  Допускается использование других средств измерений, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

  • 2 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства (отметки в формулярах или паспортах)

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки.

  • 4.2 Поверитель должен изучить эксплуатационные документы на поверяемые пробники и используемые средства поверки.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации пробников, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                                    20±5;

  • - относительная влажность воздуха, %                                   от 30 до 80;

  • - атмосферное давление, кПа                                          от 84 до 106;

  • - напряжение питания, В                                                 220±22;

  • - частота, Гц                                                                           5 0± 1.

  • 6.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции для подготовки эквивалента сети к измерениям, оговоренные в технической документации;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Внешний осмотр
  • 7.1.1  При внешнем осмотре установить соответствие пробника следующим требованиям:

  • - отсутствие видимых механических повреждений;

  • - чистоте разъемов и поверхностей;

  • - целостности корпуса пробника, сменного модуля, проводов заземления и четкости маркировки;

Проверить комплектность пробника в соответствии с технической документацией (паспорт на пробник).

  • 7.1.2 Результаты внешнего осмотра считать положительными, если отсутствуют видимые механические повреждения наружной поверхности корпуса пробника и сменного модуля, проводов заземления и разъемов. В противном случае пробник дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

7.2 Опробование
  • 7.2.1 Подключить кабель пробника с разъемом для подключения к измерительному оборудованию к входу приемника измерительного ESU8.

  • 7.2.2 Установить на калибраторе Н5-5 частоту 1 МГц и уровень 300 мВ.

  • 7.2.3 Через тройник ПТ-127 из комплекта вольтметра В7-83 подсоединить пробник напряжения к выходу калибратора Н5-5.

  • 7.2.4 Результаты опробования считать положительными при наличии сигнала на дисплее приемника измерительного ESU8.

7.3 Определение метрологических характеристик

7.3.1 Определение коэффициента калибровки пробника

Определение коэффициента калибровки провести с помощью калибратора переменного напряжения Н5-5 и приемника измерительного ESU8.

Подготовить к работе пробник, калибратор Н5-5 и приемник измерительный ESU8 в соответствии с РЭ на приборы.

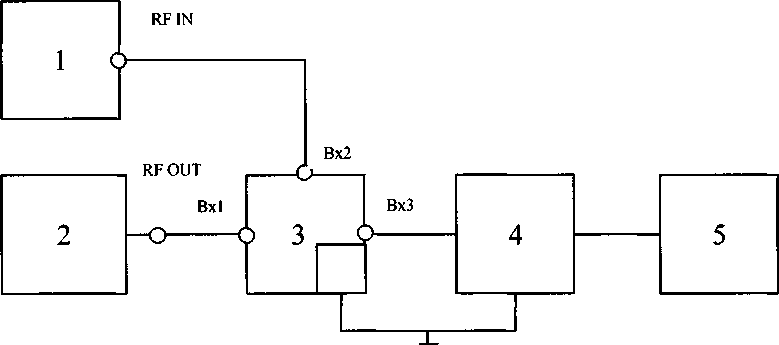

  • 7.3.1.1 Собрать схему, приведенную на рисунке 1.

Заземляющий контакт пробника

  • 1 - измерительный приемник ESU8;

  • 2 - калибратор переменного напряжения Н5-5;

  • 3 - тройник ПТ-127 из комплекта вольтметра В7-83 (входы 1, 2 - коаксиальные разъемы, вход 3 - разъем под измерительный щуп);

  • 4 - пробник напряжения ПН-102;

  • 5 - нагрузка согласованная 50 Ом.

Рисунок 1 - Схема калибровки тракта

Установить уровень сигнала 300 мВ на калибраторе Н5-5 и значение частоты 3 кГц.

Измерить значение уровня сигнала U (дБ(мкВ)*) с помощью приемника измерительного ESU8.

* дБ (мкВ) - децибел относительно 1 мкВ

Повторить измерения на частотах 10, 20, 50, 100, 200 и 500 кГц, 1, 2, 5, 10, 20, 50, 100, 150; 200; 250; 300; 350 и 400 МГц.

Измеренные значения занести в таблицу 3.

Таблица 3 -

сигнала

значения

F, МГц

0,003

0,01

0,02

0,05

• • •

300

350

400

иг, дБ(мкВ)

Un, дБ(мкВ)

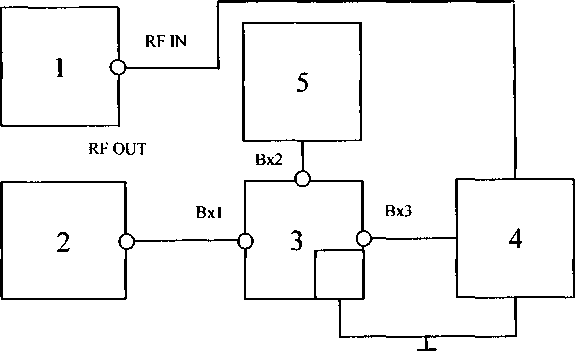

  • 7.3.1.2 Собрать схему, приведенную на рисунке 2.

Заземляющий контакт пробника

  • 1 - измерительный приемник;

  • 2 - калибратор переменного напряжения;

  • 3 - тройник ПТ-127 из комплекта вольтметра В7-83 (входы 1, 2 - коаксиальные разъемы, вход 3 - разъем под измерительный щуп);

  • 4 - пробник напряжения ПН-102;

  • 5 - нагрузка согласованная 50 Ом.

Рисунок 2 - Схема измерений коэффициента калибровки пробника

Установить уровень сигнала 300 мВ на калибраторе Н5-5 и значение частоты 3 кГц.

Измерить значение уровня сигнала Un (дБмкВ) с помощью приемника измерительного ESU8.

Повторить измерения на частотах 10, 20, 50, 100, 200 и 500 кГц, 1, 2, 5, 10, 20, 50, 100, 150; 200; 250; 300; 350 и 400 МГц.

Измеренные значения занести в таблицу 3.

Вычислить коэффициент калибровки К (дБ) для всех значений частот по формуле (1):

к = игп.                            (1)

  • 7.3.1.3 Результаты поверки считать удовлетворительными, если значения коэффициента калибровки находятся в диапазоне от 14 до 34 дБ.

7.3.2. Определение погрешности коэффициента калибровки пробника

Определение погрешности коэффициента калибровки пробника осуществляется при периодической поверке.

  • 7.3.2.1  Погрешность коэффициента калибровки пробника для каждой частоты рассчитать по формуле (2):

МС = К.~К,                        (2)

где KQ - значение коэффициента калибровки, полученное при первичной поверке, дБ;

К - значение коэффициента калибровки, полученное при периодической поверке, дБ.

  • 7.3.2.2 Результаты поверки считать удовлетворительными, если значения погрешности коэффициента калибровки пробника находятся в пределах ±1 дБ.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки на пробник выдается свидетельство установленного образца.

  • 8.2 Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

  • 8.3 При отрицательных результатах поверки пробник бракуется. На забракованный пробник выдается извещение о непригодности к применению с указанием причин забракования.

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Младший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России

К. Черняев

А. Гусева
