Методика поверки «Газоанализаторы АНКАТ-7631Микро» (ИБЯЛ.413411.058 MП)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОСИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

2021 г.

«ВНИИМС»

- Н.Ей Иванникова

Государственная система обеспечения единства измерений

Газоанализаторы АНКАТ-7631 Микро МЕТОДИКА ПОВЕРКИ

(с изменением № 1)

г. Москва 2021 г.

Настоящая методика поверки распространяется на газоанализаторы АНКАТ-7631 Микро, выпускаемые ФГУП «СПО «Аналитприбор», г. Смоленск, Россия, (далее - газоанализаторы), устанавливает методику их первичной поверки до ввода в эксплуатацию или после ремонта и периодической поверки в процессе эксплуатации, обеспечивает прослеживаемость к Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах (ГЭТ 154).

(Измененная редакция, изм. №1)

Настоящая методика поверки распространяется на все средства измерений, находящиеся в эксплуатации.

(Введен дополнительно, изм. №1)

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава газоанализаторов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

(Введен дополнительно, изм. №1)

Интервал между поверками для газоанализатора АНКАТ-7631 Микро - один год.

• 1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

  Наименование операции	Номер пункта методики поверки	Проведение операции при
  		первичной поверке	периодической поверке
  1 Внешний осмотр	6.1	да	да
  2 Опробование	6.2	да	да
  3 Подтверждение соответствия программного обеспечения	6.3	да	да
  4 Определение метрологических характеристик: - определение основной погрешности	6.4 6.4.1	да	да

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

(Измененная редакция, изм. №1)

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

поверки

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений (0-55) °C, цена деления 0,1 °C, погрещность ± 0,2 °C

Барометр-анероид контрольный М-67 ТУ 25-04-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрещность ± 0,8 мм рт. ст.

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 °C до 40 °C

Секундомер механический СОСпр, ТУ 25-1894.003-90, класс точности 2

Азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением

ПНГ-воздух марки А, Б по ТУ 6-21-5-82 в баллоне под давлением

Стандартные образцы состава газовые смеси, вьщускаемые по ТУ 6-16-2956-92, ТУ 2114-001-00226247-2010, ТУ 0272-013-20810646-2014, ТУ 2114-014-20810646-2014 в баллонах под давлением (Приложение А)

Генератор ГДП-102 по ИБЯЛ.413142.002 ТУ в комплекте с источниками микропотоков газов и паров ИМ хлороводорода, сероводорода, хлора, диоксида серы, диоксида азота по ИБЯЛ.418319.013 ТУ

Генератор газовых смесей ГГС мод. ГГС-Т или ГГС-К по 111ДЕК.418313.009 ТУ в комплекте с источником микропотоков газов и паров ИМ-ГП фенола, гидразина по 111ДЕК.418319.011 ТУ и ИМ-Р диметилгидразин 111ДЕК.418319.007 ТУ

Индикатор расхода - ротаметр РМ-А-0,063 ГУЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м^/ч, кл. точности 4

Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 *

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см^, диаметр условного прохода 3 мм *

Вентиль трассовый точной регулировки ВТР-4, диапазон рабочего давления (0-6) кгс/см^, диаметр условного прохода 3 мм *

Зажим кровоостанавливающий 1х2-зубый, зубчатый прямой, ТУ64-1-3220-79 *

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм *

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм *

Тройник фторопластовый ТУ 2248-023-13693708-2005*

Колпачок поверочный ИБЯЛ.301121.015*, ИБЯЛ.301121.046* или Крышка ИБЯЛ.725322.002 (только для АНКАТ-7631 Микро-Ог-ВД) *

Увлажнительный сосуд ИБЯЛ.441411.001 (допускается использовать в качестве сосуда для увлажнения любое другое приспособление, обеспечивающее увлажнение воздуха (65 ± 15) % при расходе (0,40 ± 0,05) дм^/мин) *

(Измененная редакция, изм. №1)

• 2.2 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.

Примечания

• 1 Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при вьшолнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

• 2 Допускается использовать в качестве нулевого газа для генераторов ГДП-102 и ГГС -ПНГ- воздух марки Б по ТУ 6-21-5-82 при условии, что содержание определяемого компонента в нем не превышает 0,2 в долях от пределов допускаемой основной абсолютной погрешности для соответствующего участка диапазона измерений.

  • 2.3 Все средства поверки и источники микропотока, кроме отмеченных в таблице 2 знаком *, должны иметь действующие свидетельства о поверке, газовые смеси в баллонах под давлением— действующие паспорта.

(Измененная редакция, изм. №1)

• 3.1 Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.

• 3.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.3 Требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать «Правилам промьппленной безопасности при использовании оборудования, работающего под избыточным давлением» утвержденным приказом Ростехнадзора от 15.12.2020 №536.

Сброс газа при поверке газоанализатора по ГС должен осуществляться за пределы помещения согласно «Правилам безопасности сетей газораспределения и газопотребления», утвержденным приказом Ростехнадзора от 15.12.2020 № 531 и «Правилам безопасности для объектов, использующих сжиженные углеводородные газы», утвержденным приказом Ростехнадзора от 15.12.2020 № 532.

(Измененная редакция, изм. №1)

• 3.4 Помещение должно быть оборудовано приточно-вьпяжной вентиляцией.

Помещения, в которых проводятся работы с гептилом, гидразином, амилом согласно СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование» должны быть оборудованы приточно-вьпяжной вентиляцией и оснащены средствами защиты и оказания первой помощи. Все работы должны проводиться только в вьпяжном щкафу при включенной и исправно работающей приточно-вытяжной вентиляции.

(Измененная редакция, изм. №1)

• 3.5 К поверке допускаются лица, изучивщие эксплуатационную документацию (далее - ЭД) на газоанализаторы и прощедщие необходимый инструктаж. К поверке и работе с газовыми смесями, содержащими гептил, гидразин, амил допускаются лица, прощедщие медицинское освидетельствование, не моложе 18 лет, а также прощедщие обучение по охране труда и прощедщие необходимый инструктаж.

(Измененная редакция, изм. №1)

• 3.6 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  4 Условия поверки

  4.1 При проведении поверки соблюдают следующие условия: температура окружающей среды, °C относительная влажность окружающей среды, % атмосферное давление, кПа

20 ±5; 65± 15;

• 101,3 ±4,0; ((760 ± 30) мм рт.ст.); механические воздействия, внещние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены;

питание газоанализатора осуществлять от блока аккумуляторного, если не оговорено особо;

- проверку метрологических характеристик проводить не ранее чем через 2 ч после заряда батареи аккумуляторной газоанализатора;

расход ГС при поверке указан в таблице 3.

Таблица 3

(Измененная редакция, изм. №1)

Примечание - Для исполнений АНКАТ-7631 Микро-НДМГ, АНКАТ-7631 Микро-КгЩ АНКАТ-7631Микро-К2О4 расход ГС, получаемых с генератора ГДП-102 и/или ГГС, через газоанализатор установить с помощью зажима таким образом, чтобы разность показаний расхода с генератора ГДП-102 и/или ГГС и ротаметра на сбросе равнялась (0,4 ±0,1) дм^/мин.

(Введен дополнительно, изм. №1)

Допускаются изменения в установившемся значении показаний, не превышающие 0,2 в долях от пределов допускаемой основной абсолютной погрешности. Установившимся следует считать среднее значение показаний в течение 15 с после начала отсчета показаний.

(Введен дополнительно, изм. №1)

• 5.1 Перед проведением поверки выполняют следующие подготовительные работы:

  эксплуатационной

• 1) проверяют комплектность газоанализаторов в соответствии документацией (при первичной поверке при выпуске из производства);

  эксплуатационной

• 2) подготавливают газоанализаторы к работе в соответствии документацией;

(Измененная редакция, изм. №1)

• 3) проверяют наличие паспортов и сроки годности ГС, источников микропотоков;

• 4) баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы - не менее 4 ч;

• 5) подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

• 6) собирают схему поверки, рекомендуемая схема соединений приведена на рисунках 1, 2 и

• 3 (в зависимости от источника ГС и модификации газоанализатора).

(Измененная редакция, изм. №1)

- баллон с ГС; 2 - редуктор; 3 - вентиль точной регулировки;

4 - ротаметр; 5 - газоанализатор; 6 - колпачок поверочный ИБЯЛ.301121.015 (или

ИБЯЛ.725322.002 для АНКАТ-7631 Микро-Ог-ВД).

Примечание - При подаче ГС № 1 на AHKAT-7631Mhkpo-NH3 в газовую схему после индикатора расхода 4 встраивают увлажнительный сосуд ИБЯЛ.441411.001

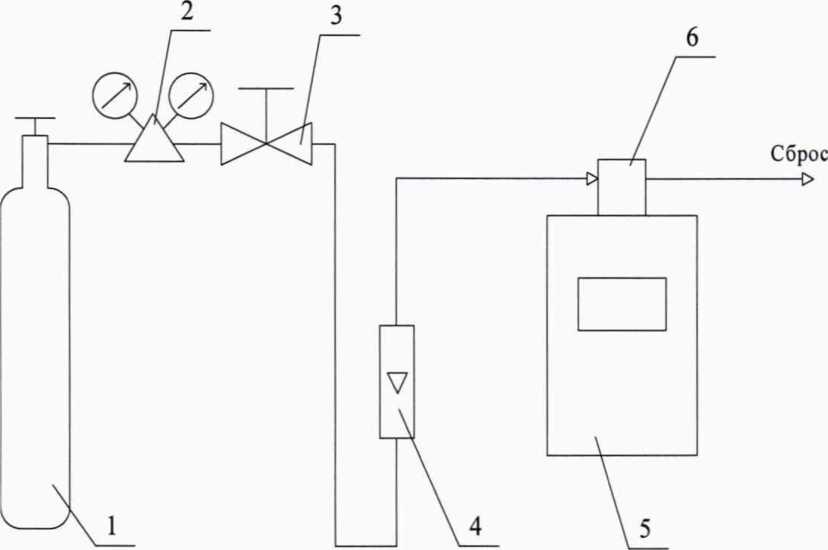

Рисунок 1 - Схема подачи ГС из баллонов под давлением на газоанализаторы при проведении поверки

1 - баллон с ГС № 1 (ПНГ - воздух); 2 - редуктор; 3 - вентиль точной регулировки трассовый;

• 4 - индикатор расхода (ротаметр); 5 - газоанализатор; 6 - колпачок поверочный ИБЯЛ.301121.015;

7 - тройник; 8 - генератор ГДП-102 (ГГС-Т или ГГС-К); 9 - зажим.

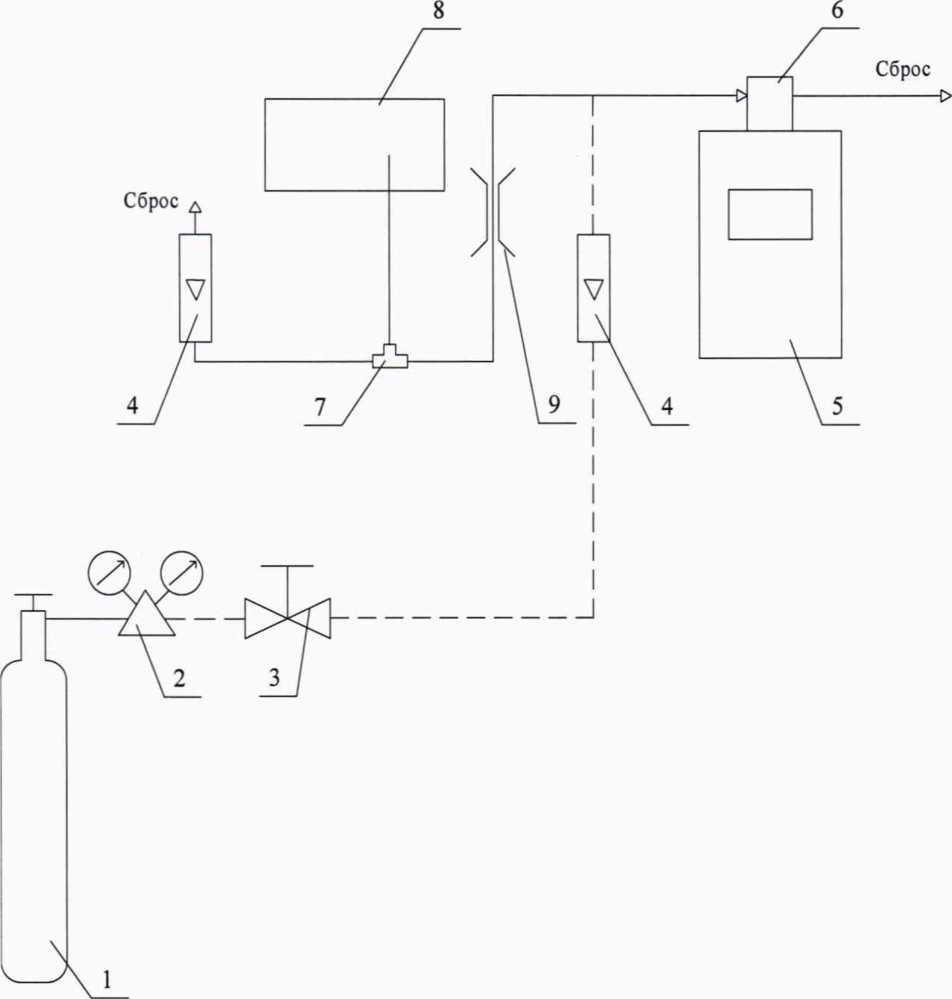

Рисунок 2 - Схема подачи ГС от генератора ГДП-102 (ГГС-Т или ГГС-К) на газоанализаторы при проведении поверки

- баллон с ГС №1;

• - редуктор;

• - генератор газовых смесей ГГС модификации ГГС-Т или ГГС-К с источниками микропотока НДМГ или N2H4;

4.1

- ротаметр;

- зажим;

• - тройник;

• - колпачок поверочный ИБЯЛ.301121.046;

  • - газоанализатор;

  • - вентиль точной регулировки.

10

Примечание - Газовые соединения выполнить трубкой Ф-4Д 4x0,6 длиной не более 1,0 м

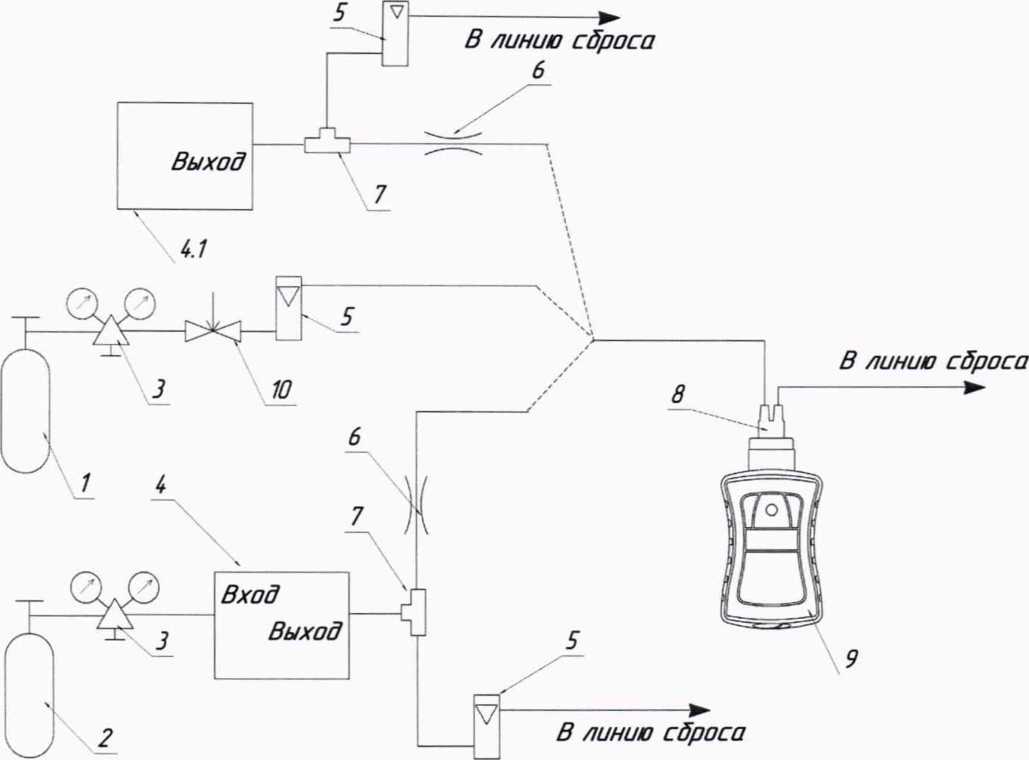

Рисунок 3 - Схема подачи ГС от генератора ГДП-102 (ГГС-Т или ГГС-К) на газоанализаторы модификаций АНКАТ-7631Микро-НДМГ, AHKAT-7631Mhkpo-N2H4, АНКАТ-7631 Микро-К2О4 при проведении поверки

(Введен дополнительно, изм. №1)

• 6.1 Внешний осмотр

При внешнем осмотре газоанализатора должно быть установлено:

- отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики газоанализатора;

• - наличие гарантийной наклейки;

• - наличие маркировки газоанализатора, соответствующей ЭД;

• - комплектность газоанализатора, указанная в ЭД;

• - исправность органов управления, настройки и коррекции;

- наличие всех видов крепежа.

(Измененная редакция, изм. №1)

Примечание - Комплектность газоанализатора проверять только при первичной поверке при выпуске из производства.

Газоанализатор считается выдержавшим внешний осмотр, если он соответствует указанным вьппе требованиям.

• 6.2 Опробование

  • 6.2.1 Провести проверку работоспособности газоанализатора в соответствии с ЭД.

(Измененная редакция, изм. №1)

• 6.2.2 Результаты опробования считают положительными, если по окончании времени прогрева отсутствует информация об отказах и газоанализатор переходит в режим измерений.

6.3 Подтверждение соответствия программного обеспечения

• 6.3.1  Вьшолнить проверку соответствия идентификационных данных программного обеспечения (ПО), для чего включить питание газоанализатора и зарегистрировать идентификационные данные в соответствии с указаниями, приведенными в ЭД.

(Измененная редакция, изм. №1)

• 6.3.2   Результат проверки соответствия программного обеспечения считают положительным, если зарегистрированные идентификационные данные, соответствуют данным, указанным в Описании типа газоанализатора.

(Измененная редакция, изм. №1)

(П.6.3.3 исключен, изм. №1)

Для газоанализаторов АНКАТ-7631Микро-К8Н расчет действительного значения определяемого компонента Cf, мг/м^, следует проводить по формуле

_ ^oi *32,07

^RSH

• - действительное значение массовой концентрации поверочного компонента (этилмеркаптана) в подаваемой ГС, мг/м^.

• - атомная масса серы, г/моль;

• - молярная масса этилмеркаптана, равная 62.14, г/моль.

газоанализаторов АНКАТ-7631Микро-ФИД и АНКАТ-7631Микро-ФИД(в),

отградуированных по парам дизельного топлива, бензина, керосина, сольвента, уайт-спирита или углеводородов нефти (по октану), расчет действительного значения определяемого компонента Cf, мг/м^, следует проводить по формуле

где kj - коэффициент пересчета на поверочный компонент для /-ой ГС (/ = 2, 3), указанный в

таблице А.З приложения А для соответствующего определяемого компонента;

Cf|*c4H8 _ действительное значение массовой концентрации поверочного компонента (изобутилена) в подаваемой ГС, мг/м^.

4) значение основной относительной погрешности газоанализатора 5j, %, рассчитывают по

формуле

= ■ -100 ‘ Cf

5) значение основной приведенной погрешности газоанализатора АНКАТ-7631Микро-О2

Yj, %, рассчитывают по формуле

С. - С?

Yi= '     400,

* Св-Сн

где Св,Сн - верхний и нижний пределы диапазона измерения объемной доли кислорода, %;

6) результат определения основной погрешности газоанализатора считают положительным, если основная погрешность во всех точках поверки не превьипает пределов, указанных в таблицах Б.1, Б.2, Б.З приложения Б.

(Измененная редакция, изм. №1)

• 7.1 При проведении поверки газоанализаторов составляют протокол результатов поверки, рекомендуемая форма которого приведена в приложении В.

• 7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации. Результаты поверки оформляются в соответствии с действующим на момент поверки документом, предусмотренным частью 4 статьи 13 Федерального закона № 102-ФЗ «Об обеспечении единства измерений».

(Измененная редакция, изм. № 1)

• 7.3 На газоанализаторы, не удовлетворяющие требованиям настоящей методики, выдают извещение о непригодности с указанием причин в соответствии с указанным в п. 7.2 документом, устанавливающим порядок оформления результатов поверки.

(Измененная редакция, изм. № 1)

• 7.4 Знак поверки наносят по запросу в техническую документацию и/или в свидетельство о поверке.

(Измененная редакция, изм. № 1)

Начальник отдела 205 ФГУП «ВНИИМС»

Инженер 2-й категории отдела 205

ФГУП «ВНИИМС»

(обязательное)

Технические характеристики газовых смесей, используемых при поверке газоанализаторов

Таблица A.l (а) - Газоанализаторы АНКЛТ-7631 Микро с электрохимическими датчиками на вредные газы и кислород

Примечания

• 1) Изготовители и поставщики стандартных образцов газовых смесей в баллонах под давлением должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011.

• 2) "Х" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.

• 3) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в таблице, при выполнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

• 4) Нулевой газ для генератора ГДП-102 - ПНГ-воздух марка А по ТУ 6-21-5-82.

• 5) Стандартные образцы состава газовые смеси состава:

• - кислород - азот (ГСО 10253-2013), выпускаемые по ТУ 6-16-2956-92;

• - оксид углерода - воздух (ГСО 10466-2014), аммиак - воздух (ГСО 10467-2014), выпускаемые по ТУ 2114-001-00226247-2010.

• 6) Пересчет значений содержания определяемого компонента, выраженных в объемных долях, млн’’, в единицы массовой концентрации, мг/мЗ, выполнен для нормальных условий: температура 20 “С, атмосферное давление 101,3 кПа.

• 7) Допускается использовать в качестве ГС № 1 ПНГ-воздух марки Б по ТУ 6-21-5-82 при условии, что содержание определяемого компонента в нем не превышает 0,2 в долях от пределов допускаемой основной абсолютной погрешности для соответствующего участка диапазона измерений.

Таблица А. 1(6) - Газоанализаторы AHtCAT-7631 Микро с электрохимическими датчиками на меркаптановую серу

Примечания

• 1) Изготовители и поставщики стандартных образцов газовых смесей в баллонах под давлением должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011.

• 2) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в таблице, при выполнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

• 3) Стандартные образцы состава газовые смеси состава этантиол (этилмеркаптан) - азот (ГСО 10537-2014), выпускаемые по ТУ 2114-014-20810646-2014;

• 4) Пересчет значений содержания определяемого компонента, выраженных в объемных долях, млн ’, в единицы массовой концентрации, мг/мЗ, выполнен для нормальных условий: температура 20 °C, атмосферное давление 101,3 кПа

Таблица A.l (в) - Газоанализаторы АНКАТ-7631 Микро с электрохимическими датчиками на гептил, гидразин и амил (АНКАТ-7631Микро-ВДМГ, АНКАТ-7631 Микро-КгНд, АНКАТ-7631 Микро-КгОд)

* ГС, получаемые с рабочего эталона 1-го разряда генератора газовых смесей ГГС модификации ГГС-Т или ГГС-К (per. № 62151-15) с использованием источников микропотока ИМ-ГП-177-М-А2 (per. № 68336-17)

** ГС, получаемые с рабочего эталона 1-го разряда генератора газовых смесей ГГС модификации ГГС-Т или ГГС-К (per. № 62151-15) с использованием источников микропотока ИМ-РТ6-О-А2 (per. №46915-11)

*** ГС, получаемые с генератора ГДП-102 (per. №17431-09) с использованием источников микропотока ИМ ИМ-01-О-Г2 (рег.№ 15075-09)

Примечания

• 1 Изготовители и поставщики стандартных образцов газовых смесей в баллонах под давлением должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011.

• 2 Нулевой газ (ПНГ) для генератора ГДП-102 и ГГС - ПНГ-воздух марка А по ТУ 6-21-5-82.

• 3 Допускается использовать в качестве ГС № 1 и ПНГ-воздух марки Б по ТУ 6-21-5-82 при условии, что содержание определяемого компонента в нем не превышает 0,2 в долях от пределов допускаемой основной абсолютной погрешности для соответствующего участка диапазона измерений.

• 4 Пересчет значений содержания определяемого компонента, выраженных в объемных долях, млн"’, в единицы массовой концентрации, мг/м^, выполнен для нормальных условий: температура 20 °C, атмосферное давление 101,3 кПа.

Таблица Л.2 - Газоанализаторы ЛНКЛТ-7631 Микро с фотоионизационными детекторами (АНКАТ-7631Микро-ФИД, АНКАТ-7631Микро-ФИД(в))

м UJ

ю

4^

к> Ln

ю OS

ю --J

Примечания

• 1) Изготовители и поставщики стандартных образцов газовых смесей в баллонах под давлением должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011.

• 2) "X" в формуле расчета пределов допускаемой основной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.

• 3) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в таблице, при выполнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

• 4) Нулевой газ для генераторов ГГС - ПНГ-воздух марка А по ТУ 6-21-5-82.

• 5) Стандартные образцы состава газовые смеси:

  К) сж

• - ацетон - воздух (ГСО 10385-2013), бензол - воздух (ГСО 10366-2013), изопентан - воздух (ГСО 10365-2013), н-пентан - воздух (10364-2013), толуол - воздух (ГСО 10368-2013), этанол - воздух (ГСО 10338-2013), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением;

  Определяемый компонент	Диапазон измерений содержания определяемого компонента	Номинальное значение объемной доли определяемого компонента (массовой концентрации) в ГС				Пределы допускаемого отклонения	Пределы допускаемой основной погрешности	ГОСТ, ТУ, номер по реестру
  		ГС№1	ГС №2	ГС №3	ГС №4
  - гексан — воздух (ГСО 10463-2014), выпускаемая по ТУ 2114-001-00226247-2010						в баллонах под давлением;

- изобутилен (2-метилпропен) - воздух (ГСО 10539-2014), 1,2-ди мети л бензол - воздух (ГСО 10541-2014), трихлорэтилен - воздух (ГСО 10550-2014), выпускаемые по ТУ 0272-013-20810646-2014 в баллонах под давлением.

• 6) Допускается использовать в качестве нулевого газа - ПНГ- воздух марки Б по ТУ 6-21-5-82 при условии, что содержание определяемого компонента в нем не превышает 0,2 в долях от пределов допускаемой основной абсолютной погрешности для соответствующего участка диапазона измерений.

• 7) Пересчет значений содержания определяемого компонента, выраженных в объемных долях, млн'*, в единицы массовой концентрации, мг/мЗ, выполнен для нормальных условий: температура 20 ‘’С, атмосферное давление 101,3 кПа.

Таблица А.З - Значения коэффициентов пересчета на поверочный компонент для газоанализаторов АНКАТ-7631Микро-ФИД и АНКАТ-7631Микро-ФИД(в), отградуированных по парам дизельного топлива, бензина, керосина, сольвента или уайт-спирита

(обязательное)

Диапазоны измерений, пределы допускаемой основной погрешности

Таблица Б.1 - Газоанализаторы АНКАТ-7631 Микро с электрохимическими датчиками на

вредные газы, кислород и меркаптановую серу

Примечания

Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, мг/м^, или объемная доля, % (кроме АНКАТ-7631 Микро-RSН):

• - 0,01 в диапазоне показаний от 0 до 9,99;

• - 0,1 в диапазоне показаний от 10 до 99,9;

• - 1 в диапазоне показаний от 100 до 350.

Цена ЕМР индикации массовой концентрации меркаптановой серы, мг/м^, для газоанализатора АНКАТ-7631 Микро-RSH - 0,1 мг/м^.

Свх - значение содержания определяемого компонента на входе газоанализатора (кроме АНКАТ-7631 Микро-RSH), массовая концентрация, мг/м^, или объемная доля, %.

Cs - действителъное значение массовой концентрации меркаптановой серы на входе газоанализатора АНКАТ-7631 Микро-RSH, мг/м^.

Таблица Б.2 - Газоанализаторы АНКАТ-7631 Микро с фотоионизационными детекторами (АНКАТ-7631 Микро-ФИД, АНКАТ-7631 Микро-ФИД(в))

Примечания

Диапазон показаний массовой концентрации для всех определяемых компонентов от О до 4000 мг/м^. Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, мг/м^:

• - о, 1 в диапазоне показаний от 0 до 99,9;

• - 1 в диапазоне показаний от 100 до 4000.

не применяется при контроле ПДК в воздухе рабочей зоны, только для аварийных ситуаций. Свх - массовая концентрация определяемого компонента на входе газоанализатора, мг/м^.

(Измененная редакция, изм. № 1)

Таблица Б.З - Газоанализаторы АНКАТ-7631 Микро с электрохимическими датчиками на гептил, гидразин и амил (АНКАТ-7631 Микро-НДМГ, АНКАТ-7631 MHKpo-N2H4, АНКАТ-7631 MHKpo-N2O4)

(Введен дополнительно, изм. №1)

(рекомендуемое)

Форма протокола поверки Протокол поверки

от

• 1) Заводской номер СИ_______________________________________

Определяемый компонент / условное наименование газоанализатора

• 2) Принадлежит___________________________________________

• 3) Наименование изготовителя_________________________________

• 4) Дата вьшуска______________________________________________

• 5) Наименование нормативного документа по поверке____________

• 6) Наименование, обозначение, заводские номера применяемых средств поверки/ номера паспортов ГС_______________________________________________________________________

• 7) Вид поверки (первичная, периодическая)

(нужное подчеркнуть)

• 8) Условия поверки:

• - температура окружающей среды__________

• - относительная влажность окружающей среды

• - атмосферное давление___________________

• 9) Результаты проведения поверки

Внешний осмотр_________________________

Опробование_____________________________

обеспечения

соответствия

Определение метрологических характеристик газоанализатора

основной

35
