Методика поверки «Анализатор спектра CК4-56» (2.747.007)

АНАЛИЗАТОР СПЕКТРА СК4-56

МЕТОДИКА ПОВЕРКИ

2.747. 007

10. ПРОВЕРКА АНАЛИЗАТОРА

Общие сведения

Настоящий раздел устанавливает методы й средства пор1И кй анализатора спектра при эксплуатации, хран^ии и пМ|1 . ■ раМонта.                  >    .       ' '        .       .

• Периодическая поверка анализатора проводится не одного раза в год .и после ремонта.

40

• 10.1. Операции и средства поверки

V; 10.1.1. При проведении поверки должны производиться опе-)4£ии и применяться средства поверки, указанные в т.абл. 5. ₍ :М10.1.2. Основные, технические характеристики образцовых ^■^'ромогательных 'средств поверки указаны в табл. 6.

< Ю.2. Условия поверки и подготовка к ней .

При проведении операций поверки должны соблю-•?следующие .условия;-’ ‘

^^да!МР^еР^а^УР^а окружающего воздуха 20±.5°С; ^^^йидсительная.. влажность воздуха 65±15%;

^^®^,№9^сферноё давление 100+4 кПа (750+30 мм. рт, ст.);

, Определение

передачи по

jl. *Вместо/|укаёанныхвтаблицёсредствповеркиразрешаетсяприменять другие аналогичные меры н измерительные приборы/ обеспечивающие измерение соответствующих параметров с требуемой- точностью. •

2. Образцовые. и вспомогательные средства поверки должны быть исправны и поверены в органах государственной или ведомственной метрологической службы соответственно.

Таблица 6

ййпряженйе питающей сети 220±4,4 В; 50±0,5Гц.

Допускается проводить поверку в реально существуюпц условиях, отличных от приведенных,, если они не выходят з пределы рабочих условий эксплуатации.

Питающая сеть не должна иметь резких скачков напряж< ния, рядом с рабочим местом не должно быть источников сил) ных магнитных и электрических полей. Исключить попадащ на ЭЛТ црямых, солнечных лучей.                      |

Недопустима вибрация рабочего места.

• 10.2.2. Перед проведением операций поверки необходим выполнить следующие подготовительные работы:

ознакомиться с разделами ТО «Подготовка к работе», «П| рядок работы»,.. «Меры безопасности»;

проверить. комплектность прибора; •    ' ■

в соответствии с разделом ТО «Подготовка к работе» по| готовить ' прибор к проведению пЮверки;

установить прибор на рабочем месте, обеспечив удобств работы, и исключить попадание на ЭЛТ прямых солнечна лучей; '                             *

соединить клеммы защитного заземления проверяемого! образцового приборов с. зануленным зажимом питающей се® подключить прибор к сети переменного тока с напряжений 220 В, 50 Гц;                  .                          •       1

включить прибор и дать ему прогреться в течение 1 Чл ||

• 10.3. Проведение поверки

  • Гадк-.ж

Внешний (осмогф ’

Ю.3.1.

выполнены все требования в соответствии с разделом ТО «Ц , щие указания по вводу в эксплуатацию».

Анализаторы, имеющие дефекты, бракуются и направля|| ся в ремонт.

Опробование

• 10.3.2. Опробование работы анализатора производится в Я

ответствии с разделом ТО «Порядок работы» для оцёнки^Й исправности. Неисправные анализаторы бракуются и HaripJ ляются >в ремонт.

Определение метрологических параметров

• 10.3.3. Измерения должны производиться после истёче®' времени -установления рабочего режима.

• 10.3.4, Определение диапазона частот производится по встроенному частотомеру. Установить органы -управления в следующие положения:

ручка РАЗВЕРТКА—РУЧ;

ручка РУЧНАЯ—среднее положение;

ручка ОБЗОР kHz/ДЕЛЕН.—0,05.

Ручками ЧАСТОТА проверить возможность настройки на частоты 0,01 и 60 кГц.         .

Органы управления установить в следующие .положения: ручка РАЗВЕРТКА—РУЧ; |

.ручка ОБЗОР kHz/ДЕЛЕН.—0,01; ручка ПОЛОСА Hz—3;

ручка НОМИНАЛЬНЫЙ УРОВЕНЬ—80 inV (внешний

I равом' положении);

тумблер ЛИНЕЙН./ЛОГ—ЛИНЕЙН.; ручка РУЧНАЯ—в среднем положении.

| С генератора.подать сигнал"частотой 60кГц и напряжением’150 мВ. Ручками ’ЧАСТОТА kHz прибора настроиться на |игнал_:по максимальному отклонению луча (светящаяся точ-|са) на экране ЭЛТ и регулятором (2,088.003) установить луч линию «8» или «7» масштабной сетки ЭЛТ.

I ’ Ручкой ЧАСТОТА kHz ТОЧНО еще раз настроиться па Сигнал по максимальному отклонению луча и сличить показания частотомеров.

I Погрешность измерения частоты Af в герцах вычислить .по формуле si

!^де f_ac— показание

:    f_c—показание

I. т ■- ‘

№,l-     -

t

4.&5Z 796

₍₁с. 6. Структурная схема позерки погрешности измерения частоты

Установить органы управления в следующие положения:

ручка РАЗВЕРТКА—РУЧ.;

ручка УРОВЕНЬ dBV—0;

ручка ПОЛОСА Hz—3.

Установить ручками ЧАСТОТА kHz частоту 10 кГц пс встроенному частотомеру. Записать показания вольтметра Отключить переход (5.433:822-01) и записать показания вольту: метра В1, схему восстановить. I

)

Погрешность, установки напряжения сигнала следяще^ генератора в процентах вычислить по формуле

i '80,= /!^—lYioo,'

\ U„ J

где и_изм—значение напряжения сигнала следящего генерал тора, измеренное с нагрузкой и без нагрузки; g U_H—номинальное значение напряжения, сигнала следЖ щего генератора, 1 В.                           ®

• • ' Изменение напряжения сигнала следящего генератора Ц диапазоне частот проверяется при перестройке ручками ЧЦ ₅ СТОТА kHz в диапазоне от 0,01 до 60 кГц. При этом записЩ вать показания вольтметра В1. -                        ж

ж

Относительное- изменение напряжения сигнала следян

&и_с_= -^-1 -100,           (К

\ Ню / . •                 А

где U_max, U_mhl—максимальное и минимальное напряжение fl

сигнала следящего генератора;

U₁₀—значение напряжения сигнала следящего нератора на частоте 10 кГц.

15 Результаты поверки считаются удовлетворительными, если Измеренное напряжение сигнала следящего генератора отличается от номинального значения (U_H=1B) не более чем на

10.3.8. Относительная погрешность аттенюатора УРОВЕНЬ |dBV определяется по структурной схеме рис* 7 (исключив вольтметр В1).

£ Установить органы управления в следующие положения:

| '

I ручка РАЗВЕРТКА—РУЧ.; ,

|  ручка УРОВЕНЬ dBV—0;

1 ' ручка НОМИНАЛЬНЫЙ УРОВЕНЬ—2,5mV        •     Т

| внмп-                               , £ V

|   (внутренний переключатель в крайнем правом положении). J К *¥

i   Аттенюатором А1 установить ослабление 30 дБ. Вращая / v £

фсь, выведенную под шлиц на переключателе УРОВЕНЬ dBVу установить луч на линию «7» масштабной сетки ЭЛТ. Записать

оказания вольтметра В2 (ориентировочно 0,5В), подключенного к разъему ВИДЕО блока Я40-0830.

J-| 'Методом замещения., последовательно изменяя ослабление

Ж 'Л 't ' ■

^ттейюатора А1 от 30 до ОдБ, а ослабление аттенюатора УРО->EHb^kdBV соответственно от 0 до 30 дБ, записывать показа-

’ffihL’.-/-       ./Л-*-

!я вольтметра В2. Затем аттенюатором А1 установить ослаб-нрёЛО.дБ, а ручку НОМИНАЛЬНЫЙ УРОВЕНЬ установить положение 25мкВ (вращая в^у^енний переключатель). Вра-ая ось, выведенную под шлиц на переключателе УРОВЕНЬ WVвосстановить показание вольтметра В2., Аналогично, ме-Дбм* замещения, проверить аттенюатор УРОВЕНЬ dBV.от ГНус’ЗО до минус 70 дБ, при этом записывать показания вольт-^трй^/В2.

Относительную погрешность аттенюатора, в процентах, вьь' числить по формуле                                       j

Ццзм

Un

100,

где и_изм—показания вольтметра В2 при всех положениях руц.

кп УРОВЕНЬ dBV;                       1

Ц,—показание вольтметра • В2 в положении «0» ручкд!

УРОВЕНЬ dBV.

Результаты поверки считаются удовлетворительными, есл;

относительная погрешность аттенюатора не превышает ±5^

7. ' i для положений от «0» до «—*50», =ЕЮ% для положений о!

«—60» до «—70».

10.3.9. Составляющие погрешности измерения эффективна

I

го напряжения входного синусоидального сигнала.       т

1. Погрешность напряжения первой гармоники сигнала к| лпбратора определяется путем сравнения напряжения калнбр| гора с напряжением следящего генератора, которое коитрол| руется вольтметром В1, по структурной схеме’рис. 8.        |

* Органы управления установить в следующие положений^

•

' ручка РАЗВЕРТКА—РУЧ.;                <• ’. ./■

ручка РУЧНАЯ—в среднем положении;

ручка ОБЗОР kHz/ДЕ ЛЕН.—0,05;

-»

(Bl)

-Oi

чтиижг

’ Ре г у л я тор

■I

5 t

л

4

■1

и»

Рис. 8. Структурная схема поверки погрешности напряжения сигнала калибратора

ручка Н0М14НАЛБНЫЙ УРОВЕНЬ—80mV

[■диск в крайнем левом, внутренний переключатель

£ правом положении);

ЛИНЕИН./ЛОГ.—ЛИНЕЙН.;

!   . ручка УРОВЕНЬ dBV--10дБ;

; ручка ПОЛОСА Hz—30;

| тумблер КАЛИБР.    АМПЛ.—выключен;

^ФИЛЬТР—0,2.

|

J Перед измерением необходимо органом

I •                                                                                                   ■

jсигнал следящего генератора по максимальному

|луча ЭЛТ в полосе 3 Гц (см. п. 9.2.2):

I. Затем отключить кабель от разъема о 0,01—60 kHz, ^установить тумблер КАЛИБР. АМПЛ. в положение 80 mV j 10 kHz и провести калибровку линейной шкалы (см/п. 9.2.2.). ЙПо вольтметру В2, подключенному к разъему ВИДЕО блока JH40-0830, зафиксировать значение выходного напряжения по- .

|стоянного тока. Отключить калибратор и на вход        ‘

■|0,01—60 kHz подать сигнал следящего генератора. Регулято-ipoM- 2.088.003 установить на выходе ВИДЕО ранее зафиксированное значение напряжения. При этом показания вольтметра :|'В.1 соответствую^ значению напряжения первой, гармоники ^сигнала калибратора.

4 Погрешность напряжения первой гармоники калибратора 1в процентах определяется по формуле f ■' -

|          .       8U,< -     --0-100,

4

фде U,.—напряжение в мВ, измеренное В1;

Д 1’к „„м =80 мВ—номинальное значение напряжения калибра-' I ,. тора.

Ш - Результаты поверки считаются удовлетворительными, если уровень, измеренный вольтметром Bl ,(U_K ), отличается от номинального значения уровня калибратора (U _{f< иом}) не бо-®1её, чём на ±1,5%.

Погрешность аттенюатора НОМИНАЛЬНЫЙ УРОВЕНЬ определяется методом замещения по структурной схеме рис. 9.

'                                    '^ч

Рис.  9.  Структурная схема поверки аттенюаторов

НОМИНАЛЬНЫЙ УРОВЕНЬ

•

Перед поверкой необходимо провести, калибровку лине!

ной шкалы (п. 9.2.2), затем собрать схему рис. 9 и органы j|| равления установить в следующие положения:

ручка РАЗВЕРТКА—РУЧ.;-

тумблер КАЛИБР. АМПЛ. — выключен;.       ....

ручка ОБЗОР • кШ/ДЕЛЕН.—0,05;      .......f

ручка УРОВЕНЬ ’dBVJ—0;            Х.

ручка ПОЛОСА Hz—3; j                    -

тумблер ЛИНЕЙН. ЛОГ.—ЛИНЕЙН.;

ручка ВИДЕОФИЛЬТР—0,2;

ручка РУЧНАЯ—в среднем положении.

2. Определение погрешности ослабления входного аттенк| тора (внутренний переключатель). ;     •   - й .

Установить ручкц. НОМИНАЛЬНЫЙ УРОВЕНЬ в поло^|| ние 25 mV (внутр^ннЬи переключатель в крайнем правом йг ложении, а числовая отметка 25 mV внешнйор диска совпав ет с риской внутреннего переключателя). Ручку аттенюатрЙ А1 установить в положение ОдБ. Регулятором 2.088.033 ус|у повить луч на верхнюю линию масштабной сетки ЭЛТ|0

Записать показания U_o вольтметра В2 (ориентировок 0,5В), подключенного к разъему ВИДЕО блока Я40-0830. И тодом замещения, последовательно устанавливая ослаблеЯ

!

Аттенюатором А1 и ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ ^внутренний переключатель), ступенями через 10дБ, в соответствии' с табл. 7 записывать показания U_n вольтметра В2. О

I                                             ‘        •                         Т а б л и ц а 7

Л Установить ручку УРОВЕНЬ dBV в положение—20, а руч-Му аттенюатора А1—в положение 0. Регулятором 2.088.003 уста«-f овить по вольтметру В2 показание, равное показанию при ос-;

аблении 20дБ аттенюатора А1, и продолжить измерения. •Ж,-.’’                                Продолжение табл. 7

3: Определение погрешности ослабления аттенюатора про межуточной частоты (внешний диск) аналогично проверк входного аттенюатора.

Ручку УРОВЕНЬ dBV установить в положение «О», а внеш прй диск ручки НОМИНАЛЬНЫЙ -УРОВЕНЬ—в • крайне левое положение и совместить риску внутреннего переключите ля с числовой отметкой 25 mV;

. Ручку аттенюатора А1 установить в положение 0. Perj лятором 2.088.003 установить луч на верхнюю линию масштаС ной сетки ЭЛТ/

Записать показания U_o вольтметра В2 (ориентировочг 0,5В), подключенного к разъему ВИДЕО блока Я40-0830.

Методом замещения, последовательно устанавливая осла! ленне аттенюатором А1 и ручкой НОМИНАЛЬНЫЙ УРОВЕН (внешний диск), ступенями через 10дБ в соответствии табл.! 8, записывать показания (U_n ) вольтметра В2.

Таблица!

Установить рудку УРОВЕНЬ dBV в положение —30; ручку аттенюатора А1—в положение ОдБ.             •;

Регулятором 2.088.003 установить по вольтметру В2. noj зание, равное, показанию при соблюдении 30 дБ аттенюатд А1 и продолжить измерения.              "   '  . _v ]

Продолжение табл.

.1

.5

тумблер КАЛ И Б Р. АМП Л ?—в ы кл юч ен;

| тумблер ЛИНЕЙН./ЛОГ.—ЛИНЕЙН.;

1 ручка НОМИНАЛЬНЫЙ УРОВЕНЬ—80mV (внешний.

|иск в крайнем левом положении, внутренний переключатель крайнем правом положении)

i                                                          •             •                                  '

Л Ручками ЧАСТОТА kHz установить по встроенному часто-

# •

?|^еру частоту 10 кГц.

Ж Регулятором 2.088.003 установить по вольтметру В1 уровень родного сигнала 80 мВ и заметить показание вольтметра В2.

Вращая ручки ЧАСТОТА kHz и поддерживая неизмени показание вольтметра В 2 с помощью регулятора, записывг показания вольтметра В1 в диапазоне частот от 10 Гц до 60 к:

Неравномерность амплитудно-частотной характеристики, процентах, определить по формулам:

3a4x₊ = ('^-1Y100₁          ,(

\Ацорм /

Вдчх-                                       (

\АнорМ /

где A_man A_mjll—максимальный и минимальный уровни вхс ного сигнала;

А_норм—уровень входного сигнала на частоте 10 кГц.

Результаты поверки считаются удовлетворительными, е< неравномерность амплитудно-частотной характеристики, п считанная по формулам (16) и (17), не превышает ±5% в апазоне частот от 10 Гц до 60 кГц.

5. Приведенная погрешность линейной шкалы определи ся по структурной схеме рис. 10, исключив’вольтметр В2.

Перед началом измерений проверить калибровку линей шкалы (см. п. 9.2.2).

Затем органы управления установить в следующие поло пия:

ручка РАЗВЕРТКА—РУЧ.;

ручка УРОВЕНЬ dBV—«—10»; .

ручка ПОЛОСА Hz—10;

ручка ОБЗОР kHz/ДЕЛЕН—0,05;

тумблер ЛИНЕЙН. ЛОГ.—ЛИНЕЙН.; тумблер КАЛИБР. АМПЛ.— выключен;

ручка НОМИНАЛЬНЫЙ УРОВЕНЬ—80 mV (внеш диск в крайнем левом- положении, внутренний переключател в крайнем правом^)/

Ручками ЧАСТОТА kHz установить по встроенному ча томеру частоту 10 кГц. Регулятором 2.088.003 установить вольтметру В1 напряжение 80 мВ и органом подстройки, в денным под шлиц на ручке УРОВЕНЬ dBV, установить лу линию «8» (уровень 80мВ). С помощью регулятора 2.08£ установить луч по шкале индикатора на уровни в соютветс с табл. 9 и записывать показания вольтметра В1. •

1___

'ЯЯМГНЖ'Г'      кгл>г1исяг\|**'г лг* >*•  .*•

»•          -£>OkHz

- и 5 комплекта

.'•♦v

Рис.10. Структурная схема поверки амплитудно-частотной характеристики и погрешности линейной шкалы

dBV положении).

положения:

^коэффициент прямоугольности, вычисленный по формуле (22), Ле превышает 20.

1   10.3.10а. Определение относительного изменения коэффиг

шиента-передачи прибора производится по сигналу калибратора ф линейном режиме.

Я Органы управления установить в следующие положения: || Ручка НОМИНАЛЬНЫЙ УРОВЕНЬ

1  тумблер КАЛИБР. АМПЛ.

|  ручка ОБЗОР kHz/ДЕЛЕН.

®  ручка РУЧНАЯ

В  ручка РАЗВЕРТКА

Ручка ПОЛОСА Hz

р Вращая ручку ЧАСТОТА kHz ГРУБО и ТОЧНО, настроиться по максимальному отклонению луча ЭЛТ на частоте 10 кГц. ^Органом подстройки, выведенным под шлиц на ручке УРОВЕНЬ ®BV установить луч на линию «7» масштабной сетки ЭЛТ. Переключая ручку ПОЛОСА Hz от 3 д(о 300 Гц и настраиваясь по Максимальному отклонению луча, отсчитывать его положение Я^^лениях масштабной сетки. (Для полос пропускания 100 и у00 Гц включить ВИДЕОФИЛЬТР в положение 6,2)

к

1 f

Изменение коэффициента передачи в процентах вычисли?!

по формуле

?,= . 100,

*max

где Imax— максимальное отклонение луча;

l_min— минимальное отклонение луча.

Результаты поверки считаются удовлетворительными, есл| изменение коэффициента передачи при переключении пол^ пропускания не превышает ±10%.

по отсчетным устройствам прибора в линейном режиме. Установить органы управления в следующие положения ручка РАЗВЕРТКА               ‘ —РУЧ.;

ручка РУЧНАЯ             '        —среднее;

ручка ОБЗОР kHz/ДЕЛЕН.         —0,02;

ручка ПОЛОСА Hz               —10;

тумблер ЛИНЕЙН. ЛОГ.          —ЛИНЕЙН.;

тумблер КАЛИБР. АМПЛ.         —выключен;

ручки НОМИНАЛЬНЫЙ УРОВЕНЬ —внутренний ключатель в край нем левом положена

К разъему       0,01—00 kHz подключить нагрузку 6000^

(5.435.6851*01).₍

Ручками ЧАСТОТА установить по встроенному, частотой ру частоту 0 Гц. .    '

Пользуясь ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ (внешшГ диск) и масштабной сеткой ЭЛТ, измерить уровень начальной отклика;.

Результаты поверки считаются удовлетворительными, ей уровень сигнала начального отклика не превышает 50 мЯ 10.3.12. Средний уровень собственных шумов измеряем по собственным отсчетным устройствам НОМИНАЛЬНЙ| УРОВЕНЬ и показаниям индикатора после предварптельй| калибровки линейной шкалы в полосе 3 Гц.

Органы управления установить в следующие положейр ручка РАЗВЕРТКА тумблер ЛИНЕЙН/ЛОГ.

ручка ОБЗОР kHz/ДЕЛЕН. ручка ВИДЕОФИЛЬТР ручка ПОЛОСА Hz

|| ручка НОМИНАЛЬНЫЙ УРОВЕНЬ —внешний диск в

положении, внутренний переключатель в крайнем левом.

i На вход t) 0,01—60 kHz включить нагрузку 600 Ом -(5.435.685-01) и, настраиваясь ручками ЧАСТОТА на частоты 10; 20 Гц, 1 кГц и далее до 30 кГц не реже чем через 5 кГц, а | 30 до 60 кГц не реже чем через 10 кГц и, пользуясь ручкой тНоминальный уровень (внешний диск) и масштабной Щеткой ЭЛТ, измерить напряжение собственных шумов.

i:| Результаты поверки считаются удовлетворительными, если средний уровень собственных шумов не превышает:'

|  500 нВ на частоте 10 Гц;

j 200 нВ на частоте 20 Гц;

|  30 нВ на частотах 1; 10; 60 кГц.

| Для проверки уровня шума в полосе 300 Гц органы управ-*ния установить в следующие положения: ручка НОМИНАЛЬНЫЙ УРОВЕНЬ —80mV (внешний шск в крайнем левом, внутренний переключатель в крайнем правом положении*);

> Измерить уровень шумов в диапазоне частот, устанавли-центральную частоту 25—35 кГц.

Результаты поверки считаются удовлетворительными, если щий уровень шумов не превышает 10% от номинала шкалы «катора.

10.3.13. Уровень составляющих на частотах первой, второй

Ж. Установить органы управления в следующие положения:

И ручка ОБЗОР kHz/ДЕЛЕН.—0,05; Ц ручка ПОЛОСА Hz—3.

Ж 'Остальные органы управления находятся в положениях, Аазанных в п. 1.3.11.

К разъему "Г*) 0,01—60 kHz подключить нагрузку

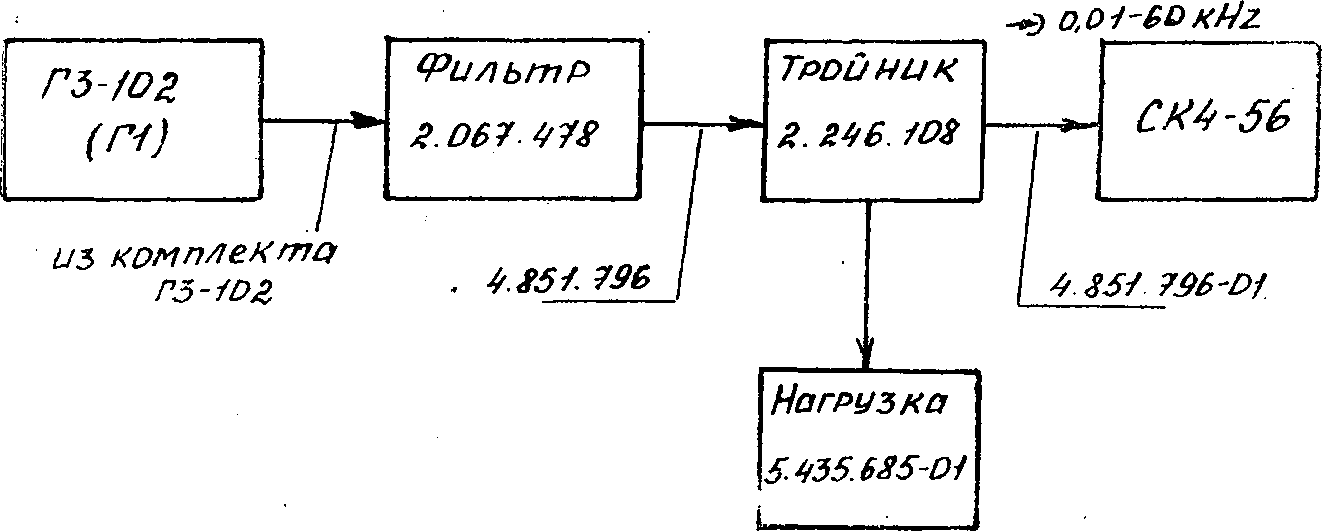

Рис. 11. Структурная схема поверки гармонических искажений

O,D)-&D kHz.

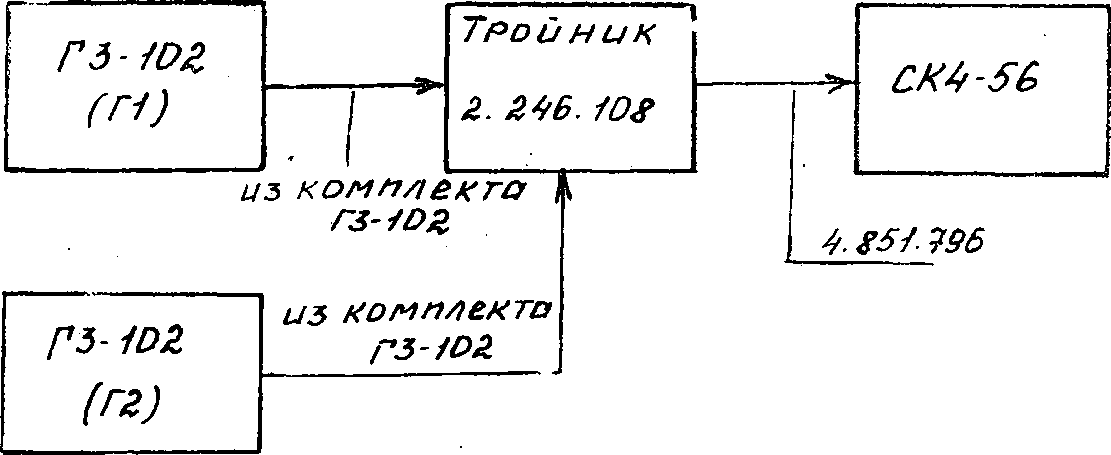

Рис. 12. Структурная схема поверки интермодуляционных искажений

. Ручками ЧАСТОТА настроиться на сигнал по максимально-у отклонению луча ЭЛТ. При этом луч установить на линию дБ» масштабной сетки ЭЛТ, используя органы регулировки ухода генератора. По встроенному частотомеру измерить чао-_эту входного сигнала-.

‘•Установить ручку . НОМИНАЛЬНЫЙ УРОВЕНЬ (внеш? ий^; диск) *в положение —30 Id В V.

Настраиваясь ручками ЧАСТОТА по встроенному частотог еру на чагтоты второй и третьей гармоник входного сигнала, поизвести на этих частотах отсчет, уровней, по логарифмичес-эй-'Шкале ЭЛТ, добавляя к измеренному значению минус 20 дБ.

■ ' -Результаты поверки считаются удовлетворительными, если ровни .второй и третьей гармоник входного сигнала не превы-[ают эдинус 90 дБ относительно уровня первой гармоники.

\ гТО.ЗЛб. Относительный уровень помех, обусловленных ин- ’

Хеме'фис. 12,

-

искажениями, измеряется по структурной

измерениями необходимо откалиброваться в лога-

йфмй^ёском режиме в соответствии с п. 9.2.2.

Органы управления установить в положения, указанные в

300 мВ и частотами 10 кГц (генератор Г1)

■ я *

*       (генератор Г2), устанавливаемыми по отсчетным уст*-

-генераторов.                                  ,

Ручками ЧАСТОТА поочередно настроиться на каждк из сигналов по максимальному отклонению луча ЭЛТ, Луч уЯ навливать на линию ОдБ масштабной сетки ЭЛТ, исполу органы регулировки выхода генераторов.               3

Установить ручку НОМИНАЛЬНЫЙ УРОВЕНЬ (внеш! диск) в положение —30 dB.                           |

Настраиваться ручками ЧАСТОТА по встроенному частей меру на частоты 1, 9, 12 кГц, произвести в этих точках от<1 уровней по логарифмической шкале ЭЛТ, добавляя к измещ! ному значению минус 20 дБ.                          Я

Результаты поверки считаются удовлетворительными, Ж уровни сигналов на частотах 1, 9, 12 кГц не превышают мЯ 80 дБ относительно уровней на частотах 10, 11 кГц. -Я

• 10.3.16. Коэффициент передачи по напряжению и нераЙ мерность амплитудно-частотной характеристики (АЧХ) по Ц ДУ 0 0,06—300 MHz определяется по структурной сх® рис 13.                                                       " Jj

  5неш. гетер.

  _э ops-'

  390^1

  ..........-......*-

  /

  Г?мераторы	■ -*> QK'Wmhz
  Г1, Г2	• *                   i

  C.KQ-56

  Рис.

4||

ГгнералШь

Г1, /^1

Ж

Ж йдйм •>18® Установить органы управления в следующие положейо ручка РАЗВЕРТКА — РУЧ.;                   Я

ручка ОБЗОР kHz/ДЕЛЕН. — 0,2;               ■»

ручка ПОЛОСА Hz — 300;                    Я

р)учки НОМИНАЛЬНЫЙ УРОВЕНЬ—*80 mV (внеп|| диск в крайнем левом положении, внутренний переключат^ в крайнем тумблер тумблер тумблер ручка ВИДЕОФИЛЬТР — ВЫКЛ.

[_a вход e   0,06—300 MHz от генератора Г1 подать

игнал с частотой 10 МГц и напряжением 100 мВ, а на вход (НЕШ- ГЕТЕР.       0,05—300 MHz (задняя панель блока

[40'0830) от второго генератора Г1 подать сигнал с частотой ЮМГц и напряжением 300 мВ. Ручками ЧАСТОТА блока ^С-68 по встроенному частотомеру установить частоту 20 кГц. равно перестраивая один из. генераторов Г1 около частоты h МГц,, настроиться по максимальному отклонению луча ЭЛТ необходимости бол£е точную подстройку можно осущест-мть ручками ЧАСТОТА блока Я4С-68).

Г.’ Отсчитать уровень сигнала по отсчетному устройству ЙрМИНАЛЬНЫИ УРОВЕНЬ и шкале ЭЛТ.

I Коэффициент- передачи вычислить по формуле

I. Ц_и»м

• Кю—   • >

^инх

—уровень сигнала, отсчитанный по отсчетному уст-ройству НОМИНАЛЬНЫЙ УРОВЕНЬ и шкале ЭЛТ;’

—уровень сигнала, равный 100 мВ, подаваемый на

| Уровень сигнала, подаваемый на вход ВНЕШ. ГЕТЕР.

0,05—300 MHz, установить равным 500 мВ и провести жЙИ^ние коэффициента передачи.

Результаты поверки считаются удовлетворительными, ес-® дЬэффйциент передачи, подсчитанный, по формуле (23), не .

Для измерения неравномерности АЧХ необходимо по ука-Вннрй^выше методике определить коэффициенты передачи на Встотах .0,06; 0,1; 0,2; 5 МГц, подаваемых с генераторов Г1, и ж едототах 50; 100; 200; 300 МГц, подаваемых с генераторов

Неравномерность АЧХ в децибелах вычислить по формул

(2;

где K_fmax, ’Kf_mIn —максимальный и минимальный коэффициент

передачи на проверяемых частотах.

Результаты поверки считаются удовлетворительными, еф неравномерность амплитудно-частотной характеристики, в д цибелах, подсчитанная по формуле (24), не превышает 10. j

• 10.3.17. Проверка нестабильности частоты настройки пр1 бора проводится на частоте 10 кГц по встроенному частотоме! в положении 0,1 ручки ОБЗОР kHz/ДЕЛЕН по истечении вр мени установления рабочего режима в течение 1 ч. Ручкам ЧАСТОТА kHz установить частоту 10 кГц.            J

Примечание. После установки частоты ручками ЧАСТОТА кН^ | обходимо перед началом измерений дать выдержку в течение 10 мин.

Результаты проверки считаются удовлетворительными, ес| нестабильность частоты настройки анализатора не более 5б| за 10 мин.                      •         *

• 10.4. Оформление результатов поверки

• 10.4.1. Результаты поверки оформляются путем записи i|

отметки результатов поверки в порядке, установленном мет| логической службой, осуществляющей поверку.

• 10.4.2. Анализаторы, не прошедшие поверку (имеющие.!

рицательные результаты поверки), запрещаются к выпуску обращение и применению.

Лист регистрации изменений

¹

Погрешность ослабления аттенюатора в процентах опре-

® ■ „■ . ■

²

II тт

и₀, и_п—показания вольтметра В2 в соответствии с I/Ч ⁷ табл. 7.

| Результаты поверки считаются удовлетворительными, если грешность входного аттенюатора 5 не превышает ±2%.
