УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Устройства для измерений параметров электрической цепи, тока, напряжения, сопротивления CCS Методика поверки

МП-217/10-2020

2020 г.

Настоящая методика поверки распространяется на устройства для измерений параметров электрической цепи, тока, напряжения, сопротивления CCS (далее по тексту -измеритель), предназначены для измерений электрического сопротивления постоянному току, напряжения и силы постоянного тока.

Не предусмотрена возможность проведения поверки на меньшем числе поддиапазонов измерений, в соответствии с письменным заявлением владельца СИ, оформленного в произвольной форме с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Интервал между поверками - 2 года.

  • 1 Операции поверки

    1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается, а устройство бракуется.

    1.3 Допускается проведение поверки в условиях эксплуатации

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

При периодической поверке

1 Внешний осмотр

6.1

+

+

2 Опробование

6.2

+

+

3 Проверка электрической прочности и электрического сопротивления изоляции

6.3

+

-

4 Подтверждение соответствия программного обеспечения (далее - ПО)

6.4

+

+

5 Определение метрологических характеристик

6.5

+

+

6 Оформление результатов

7

+

+

Примечание:

Допускается проводить поверку на месте эксплуатации, в составе испытательного стенда.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного СИ или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Основные средства поверки

6.5

Калибратор многофункциональный Fluke 5522А, рег.№ 70345-18

6.3

Измеритель параметров электробезопасности электроустановок MI2094, per № 36055-07

Вспомогательное оборудование

6.3-6.5

Измеритель влажности и температуры ИВТМ-7 М 6-Д, per. № 71394-18

Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Требования безопасности

3.1. По пожарной безопасности приборы соответствуют требованиям ГОСТ 12.1.004-91, требования обеспечиваются схемотехническими решениями, применением соответствующих материалов и конструкцией и проверке не подлежат.

  • 3.2 Требования по электробезопасности обеспечиваются схемотехническими решениями и выбранной конструкцией и проверке не подлежат.

  • 3.3 К работам по обслуживанию и эксплуатации приборов допускаются лица, ознакомленные с правилами техники безопасности, имеющие допуск для работы с электроустановками напряжением до 1000 В, изучившие руководство по эксплуатации и настоящую методику поверки.

  • 3.4 При работе с приборами необходимо пользоваться только исправным инструментом и оборудованием.

  • 3.5 Запрещается:

  • - эксплуатировать приборы в режимах, отличающихся от указанных в эксплуатационной документации;

  • - эксплуатировать приборы при обрывах проводов внешних соединений;

  • - производить внешние соединения, не отключив все напряжения, подаваемые на прибор.

  • 3.6 В случае возникновения аварийных условий и режимов работы прибор необходимо немедленно отключить.

4 Условия поверки

Температура окружающей среды, °C

25±10

от 30 до 85 от 84 до 106,7

Относительная влажность окружающей среды, % Атмосферное давление, кПа

5 Подготовка к поверке
  • 5.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2 Проверить свидетельства о поверке, либо наличие поверительных клейм и даты последующей поверки на все используемые эталоны.

  • 5.3 Подготовить поверяемый измеритель и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

  • 6.1.1 При проведении внешнего осмотра измерителя проверяется:

  • - отсутствие видимых механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными,

  • - наличие и прочность крепления органов управления и коммутации;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

Устройства, имеющие дефекты, бракуются.

Результат внешнего осмотра считается положительным, если выполняются все вышеуказанные требования.

6.2 Опробование

  • 6.2.1 Опробование проводить в следующей последовательности:

  • 1) Собрать схему согласно Приложения А, Рисунок А1(при проведении поверки на месте эксплуатации следует пользоваться Приложением А, Рисунок А2).

  • 2) подать напряжение питания;

  • 3) проверить функционирование индикаторов измерителя в соответствии с руководством по эксплуатации;

  • 4) проверить возможность обмена данными с персональным компьютером (далее -ПК) через цифровые интерфейсы.

Результат опробования считается положительным, если выполнены все вышеуказанные требования.

  • 6.3 Проверка электрической прочности и электрического сопротивления изоляции проводить измерителем параметров электробезопасности электроустановок MI2094.

  • 6.3.1  Проверка электрической прочности изоляции проводится путем подачи испытательного напряжения между разъемами для измерения физических величин и корпусом измерителя. Вначале подается напряжение 230±23 В, которое далее в течение 5-10 секунд увеличивается до величины полного испытательного напряжения - 0,5 кВ (синусоидальной формы, частотой (50±1) Гц). Изоляция должна находиться под полным испытательным напряжением в течение 1 мин, после чего испытательное напряжение снимается с той же скоростью.

Результат проверки считается положительным, если при испытании не произошло пробоя или перекрытия изоляции. Появление «короны» или шума при испытании не является признаком неудовлетворительных результатов испытаний.

  • 6.3.2 Проверку электрического сопротивления изоляции проводить при помощи измерителя параметров электробезопасности электроустановок MI 2094 испытательным напряжением 500 В между разъемами для измерения физических величин и корпусом измерителя.

Результат проверки считается положительным, если измеренное значение электрического сопротивления изоляции не менее 20 МОм.

  • 6.4 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

- определяют номер версии (идентификационный номер) ПО модуля CCS. Для этого на дисплее устройства нужно найти во второй строчке, запись вида: V0106V, что соответствует версии ПО 1.06.

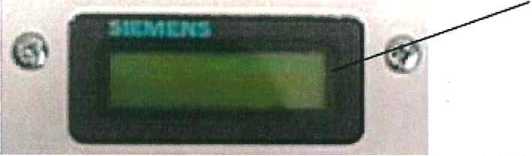

Двухстрочный дисплей

на лицевой панели CCS

- определяют номер версии (идентификационный номер) ПО. Версия ПО указывается в правом нижнем углу экрана визуализации на мониторе компьютера стенда.

- сравнивают полученные данные с идентификационными данными, установленными в таблице 3.

Результат подтверждения соответствия ПО считать положительным, если идентификационные данные соответствуют указанным в таблице 3.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО

не ниже vl.06

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

  • 6.5 Определение метрологических характеристик

6.5.1 Определение приведенной погрешности (к верхнему пределу) измерений напряжения постоянного тока.

  • 1) Активировать на экране компьютера (ПК) стенда режим «Измерения напряжения», с помощью одноименной кнопки графического интерфейса. 2) Задать на калибраторе многофункциональном Fluke 5522А (далее - калибратор) поочерёдно испытательные сигналы с характеристиками 0,5 В, 1,0 В, 2,0 В 5,0 В, 10,0 В, 20,0 В, 40,0 В.

  • 3) Считать на ПК измеренные значения напряжения постоянного тока. Или контролировать измеренные значения напряжения постоянного тока на экране модуля CCS. Для этого на лицевой панели модуля CCS, используя клавиши вверх/вниз (см. рисунок 1), перейти в 12 пункт меню. На экране будет показываться измеренное напряжение постоянного тока Ии в мВ.

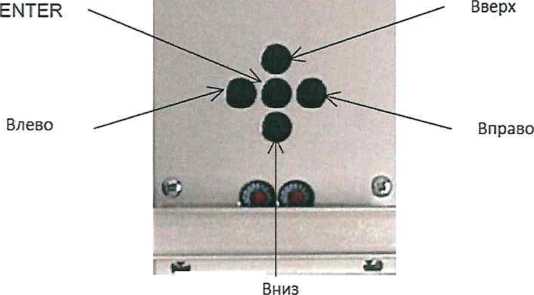

Рисунок 1 - Лицевая панель модуля CCS

  • 4)    Выполнить измерения в каждой точке пять раз. Зафиксировать среднее значение измерений в каждой точке.

  • 5) Рассчитать погрешность измерений по формуле (1):

8U =       X 100%,                        (1)

где ии - показание устройства, В;

УЭизм - заданное значение калибратором, В

&-40В;

Результат поверки считать положительным, если полученные значения погрешности измерений не превышают пределов, указанных в таблице Б.1 приложения Б.

  • 6.5.2 Определение приведенной погрешности (к верхнему пределу) измерений силы постоянного тока.

  • 1) Активировать на экране ПК стенда режим «Измерения тока, измеритель 1», с помощью одноименной кнопки графического интерфейса.

  • 2) Задать на калибраторе поочерёдно испытательные сигналы с характеристиками 1,0 А, 2,0 А 3,0 А, 4,0 А, 5,0 А.

  • 3) Считать измеренные значения силы постоянного тока на экране ПК стенда. Контролировать измерения силы постоянного тока, возможно также на экране модуля CCS - 11 пункт меню (сила тока показывается в мА).

  • 4)    Выполнить измерения в каждой точке пять раз. Зафиксировать среднее значение измерений в каждой точке.

  • 5) Рассчитать погрешность измерений по формуле (2):

5/ = х 100%,                          (2)

Б

где 7И - показание устройства, А;

4изм ~ заданное значение калибратором, А

/э-5 А;

  • 6) Повторить измерения для второго измерителя тока. Активировать на ПК стенда режим «Измерения тока, измеритель 2», с помощью одноименной кнопки графического интерфейса. Повторить действия по пунктам выше, начиная со 2го пункта.

Результат поверки считать положительным, если полученные значения погрешности измерений не превышают пределов, указанных в таблице Б.1 приложения Б.

  • 6.5.3 Определение относительной погрешности измерений электрического сопротивления постоянного тока.

  • 1) Активировать на ПК стенда режим «Измерения сопротивления», с помощью одноименной кнопки графического интерфейса.

  • 2) Задать на калибраторе поочерёдно испытательные сигналы с характеристиками 20 Ом, 100 Ом, 1кОм, ЗкОм, 7 кОм, 10 кОм.

  • 3) Считать на экране ПК измеренные значения сопротивление постоянного тока.

  • 4)    Выполнить измерения в каждой точке пять раз. Зафиксировать среднее значение измерений в каждой точке.

  • 5) Рассчитать погрешность измерений по формуле (2):

8R = х 100%,                         (3)

йэ

где Rh - показание измерителя, Ом;

R3 - заданное значение эталонного сигнала с калибратора, Ом;

Результат поверки считать положительным, если полученные значения погрешности измерений не превышают пределов, указанных в таблице Б.1 приложения Б.

7 Оформление результатов поверки

7.1 При положительных результатах поверки устройство признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на устройство выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

  • 7.3 При отрицательных результатах поверки устройство признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на устройство выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Приложение А

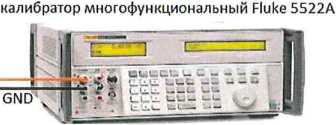

Калибратор многофункциональный Fluke 5522А

CAN+

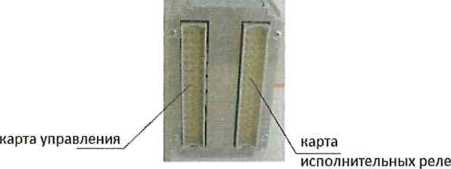

CCS Карта, сторона подключений

d

b

z

2

Gnd

4

DA3

DA 2

DA1

6

DA 6

DA 5

DA 4

8

DA 9

DA 8

DA 7

10

DA 12

DA 11

DA 10

12

DA 15

DA 14

DA 13

14

DA 16

16

Out +24V

18

DE 6

DE7

DE 8

20

DE3

DE 4

DE 5

??,

DE 1

DE 2

24

CAN +

CAN-

26

1

28

Gnd Sense

iUb Sense

30

Gnd R

3nd J

iUbR

32

jnd

L

d

b

z

2

Pin 16

Pin 1

4

Pin 17

Pin 2

Ub

6

Pin 18

Pin 3

Ub maxi

8

Pin 19

Pin 4

Ub max2

10

Pin 20

Pin 5

ext. 1

12

Pin 21

Pin 6

ext. 2

14

Pin 22

Pin 7

16

Pin 23

Pin 8

18

Pin 24

Pin 9

20

Pin 25

Pin 10

22

Pin 26

Pin 11

24

Pin 27

Pin 12

26

Pin 28

Pin 13

ext. a

28

Pin 29

Pin 14

ext. b

30

Pin 30

Pin 15

Gnd

32

Gnd max2

Gnd maxi

г Измерительный ПрОВОД ДЛЯ R

-измерительныи провод        Блок питания

стабилизированный 24В

Ноутбук с установленным ПО SIDIS Runtime

Адаптер

Ixxat USBtoCAN

R 120 Ом согласующий резистор

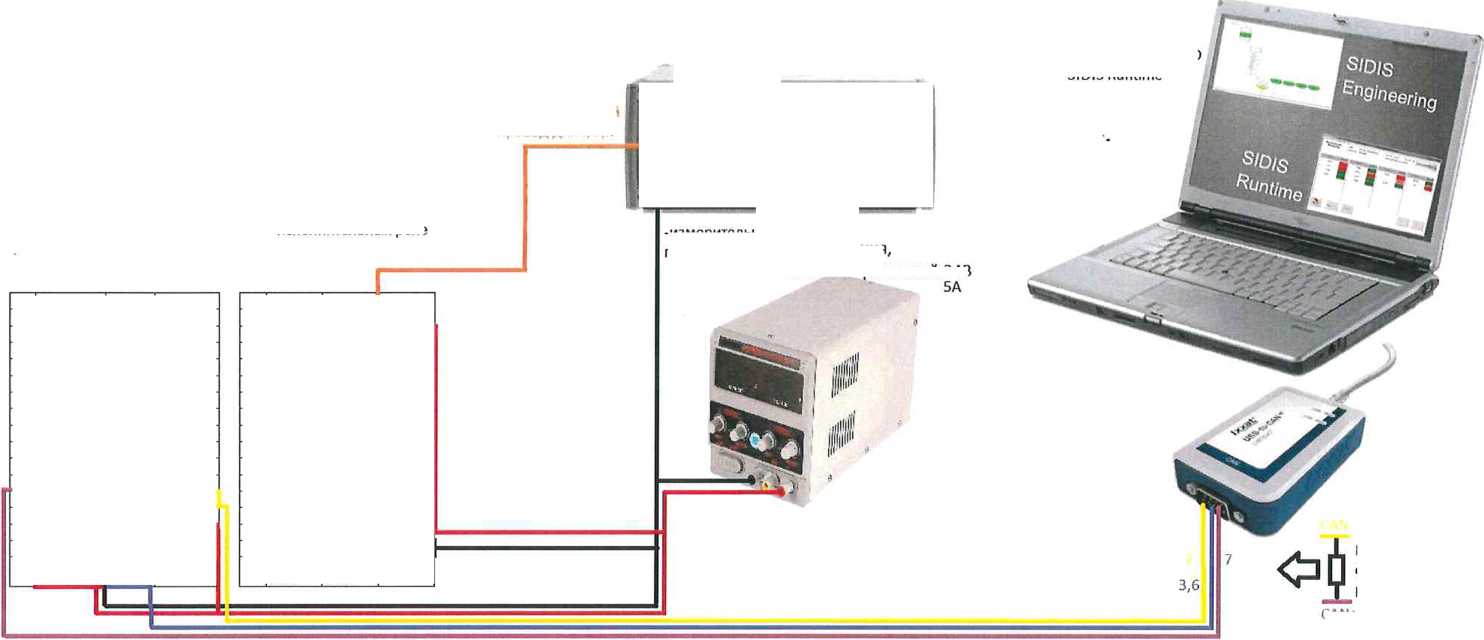

Рисунок А1 - Схема соединения для проведения измерений вне стенда.

XS23

Провода, для измерения

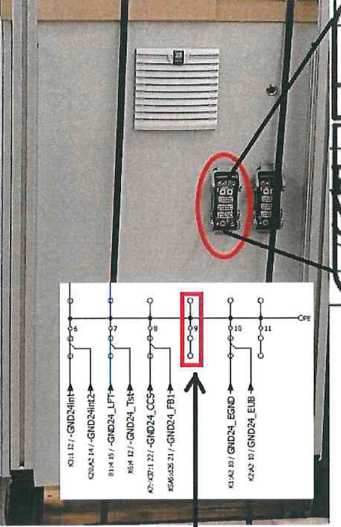

GND, подключается внутри шкафа на колодку Х2, клемма 9

Шкаф для стенда^проверки дверйей, боковой,разъем XS23 гнездо ВЗ

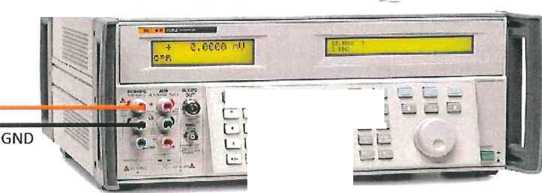

Калибратор многофункциональный Fluke 5522А

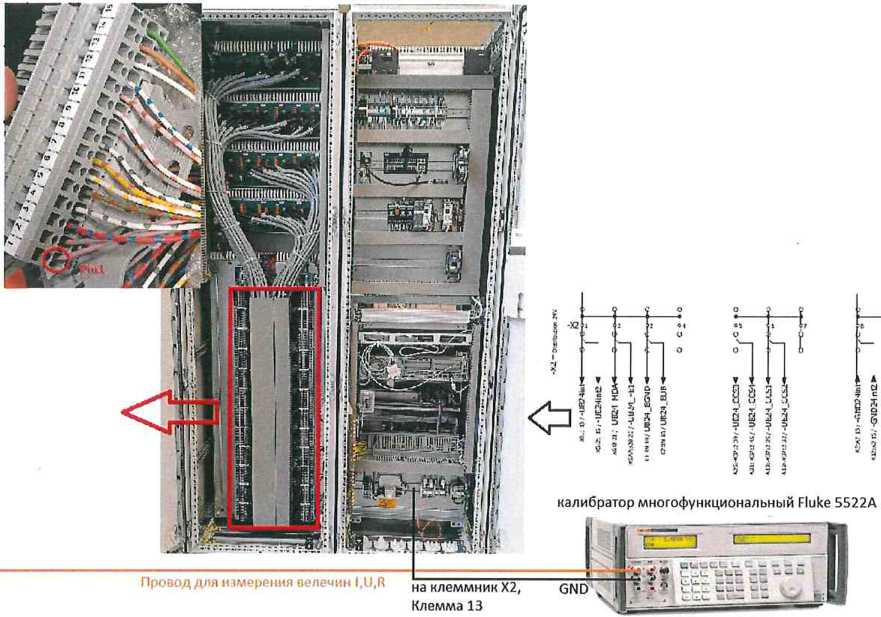

Рисунок А2 - Схема соединения для поверки на месте эксплуатации, для стенда тестирования дверей

Шакф стенда тестирования панелей приборов задняя створка

1ая Полна модуль 1

1ая Полка модуль 2 1ая Полка модуль 3 Ian Полка модуль 4

1ая Полка модуль 5 1ая Полна модуль 6 2ая Полка модуль 1 2ая Полка модуль 2 2ая Полка модуль 3

2аяПолка модуль 4 2ая Полка модуль 5 2ая Полки модуль 6

Зя Полка модуль I Зя 11олка модуль 2 Зя Полка модуль 3 Зя Полка модуль 4 Зя Полка модуль 5 Зя Полка модуль 6

4ая Полка модуль 1 4ая Полка модуль 2 4ая Лолка модуль 3 4ая Полка модуль 4 4ая Полна модуль 5 4ая Полка модуль 6

V - Y т Т Т

Я s ; я 5 S 5 < S М 6

НН

nhh £ J я, I;", §

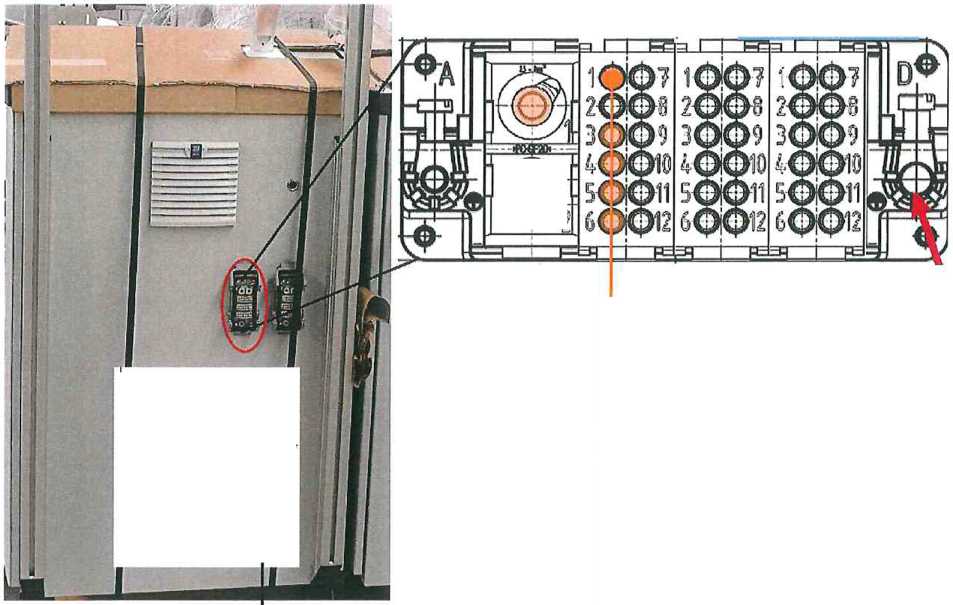

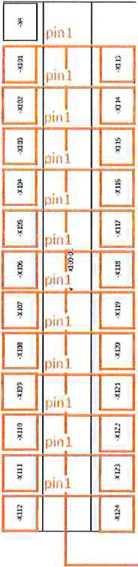

Рисунок АЗ - Схема соединения для поверки на месте эксплуатации, для стенда тестирования панели приборов

Разъем -XS3 Pin Bl

Клеммник Х2,

Клемма 11

" ¥ Y Г

"1

|]1

S *

? !

5   ’<

-1-

- И р t i ь n’l !

ь 8 = I -3 ’ 3 «    3 J

J

I

Провод для измерения аелечин U, 1,В

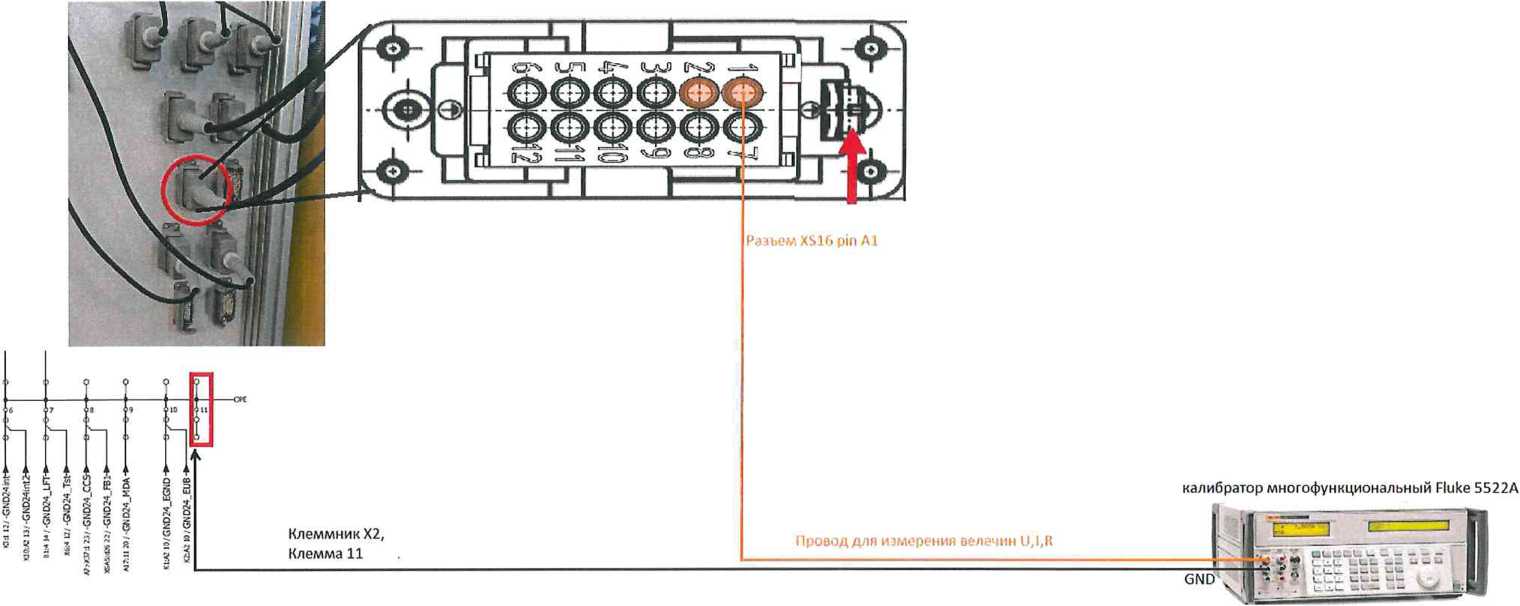

Рисунок А4 - Схема соединения для поверки на месте эксплуатации, для стендов offline программирования и программирования двигателей

Рисунок А4 - Схема соединения для поверки на месте эксплуатации, для стендов проверки кабины

Приложение Б

Таблица Б.1 - Основные метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока, А

от 1 до 5

Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений силы постоянного тока, %

±3,0

Диапазон измерений напряжения постоянного тока, В

от 0 до 40

Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений напряжения постоянного тока, %

±0,5

Диапазон измерений электрического сопротивления постоянному току, Ом

от 20 до 10000

Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянного тока, %

±1,0
