Методика поверки «Радиочасы мир РЧ-02» (М09.117.00.000 МП)

РАДИОЧАСЫ МИР РЧ-02 Методика поверки М09.117.00.000 МП

Изменение 4 от 24.01.2019

Содержание

• 1 Операции поверки

• 2 Организация рабочего места поверки

• 3 Требования безопасности

• 4 Условия проведения поверки

• 5 Подготовка к поверке

• 6 Проведение поверки

• 7 Оформление результатов поверки

Приложение А. Схемы проверки радиочасов

Методика поверки (в дальнейшем - методика) устанавливает порядок проведения поверки радиочасов МИР РЧ-02 М09.117.00.000 (в дальнейшем - радиочасы) и устанавливает объем, условия и методику первичной, периодической и внеочередной поверок радиочасов.

Поверка радиочасов осуществляется в соответствии с методикой, изложенной в данном документе и утвержденной ФГУП “ВНИИФТРИ” в 2010 г.

При выпуске радиочасов на заводе-изготовителе и после ремонта проводят первичную поверку.

Первичной поверке подлежат каждые радиочасы.

Радиочасы, находящиеся в эксплуатации, подлежат периодической поверке по истечении межповерочного интервала (4 года).

Внеочередную поверку при эксплуатации радиочасов проводят в случае:

• - утраты формуляра радиочасов;

• - ввода радиочасов в эксплуатацию после длительного хранения (более половины межповерочного интервала);

• - известного или предполагаемого ударного воздействия на радиочасы или неудовлетворительной работы радиочасов;

• - продажи (отправки) потребителю радиочасов, не реализованных по истечении срока, равного половине межповерочного интервала.

К поверке радиочасов следует допускать лиц, аттестованных в качестве поверителей в соответствии с ПР 50.2.012-94.

• 1 Операции поверки

  • 1.1 Операции, выполняемые при поверке радиочасов, и порядок их выполнения приведены в таблице 1.1.

Таблица 1.1

• 1.2 При получении отрицательного результата в процессе выполнения любой из операций поверки радиочасы бракуют, их поверку прекращают и радиочасы отправляют в ремонт.

• 1.3 После устранения недостатков, вызвавших отрицательный результат, радиочасы вновь представляют на поверку.

• 2 Организация рабочего места поверки

  • 2.1 Схемы рабочих мест для проверки радиочасов приведены в приложении А.

  • 2.2 Средства поверки, используемые при поверке радиочасов, приведены в таблице 2.1.

Таблица 2.1

• 2.3 Допускается применение других средств поверки, по метрологическим и техническим характеристикам не уступающих указанным в таблице 2.1.

• 2.4 Используемые средства поверки должны иметь действующие свидетельства о поверке.

• 3 Требования безопасности

  • 3.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

  • 3.2 К работе с радиочасами допускаются лица, имеющие квалификационную группу по электробезопасности не ниже третьей.

  • 3.3 При поверке радиочасов руководствоваться правилами техники безопасности, изложенными в ГОСТ 12.3.019-80, а также в инструкциях на оборудование и приборы, применяемые при поверке.

• 4 Условия проведения поверки

  • 4.1 Поверка радиочасов должна проводиться в нормальных климатических условиях:

• - температура окружающего воздуха плюс (20 ± 5) °С;

• -  относительная влажность воздуха от 45 до 75 %;

• -  атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.).

• 4.2 До проведения поверки радиочасы должны быть выдержаны в нормальных условиях не менее 4 ч.

• 5 Подготовка к поверке

  • 5.1 При подготовке к поверке необходимо подготовить к работе средства поверки согласно эксплуатационным документам на них.

  • 5.2 Перед проведением поверки радиочасов выполнить подключение в соответствии со схемой, приведенной на рисунке А.1 приложения А. Включить приборы.

  • 5.3 Установить радиочасы при помощи комплекта монтажных частей (в дальнейшем - КМЧ) вертикально и обеспечить свободную радиовидимость небесной сферы.

  • 5.4 Перед включением напряжения питания необходимо убедиться:

• - в отсутствии видимых механических повреждений радиочасов;

• - в том, что все внешние соединения выполнены правильно;

• - в надежности механического крепления соединителей жгутов к ответным частям.

• 5.5 Запустить на компьютере А3 (рисунок А.1) программу “Программа КОНФИГУРАТОР РАДИОЧАСОВ МИР РЧ-02” М10.00259-01 (в дальнейшем -Конфигуратор РЧ-02). Установить соединение с радиочасами нажатием кнопки Соединить на вкладке Конфигурация.

• 6 Проведение поверки

  • 6.1 Внешний осмотр

    • 6.1.1 При проведении внешнего осмотра радиочасов необходимо проверить:

• -  наличие четкой маркировки:

• 1) товарный знак предприятия-изготовителя;

• 2) наименование: “Радиочасы МИР РЧ-02”;

• 3) заводской номер;

• 4) год изготовления;

• 5) Знак соответствия, применяемый в Системе сертификации ГОСТ Р;

• -  отсутствие механических повреждений наружных частей радиочасов;

• - наличие в комплекте радиочасов следующих документов:

• 1) “Радиочасы МИР РЧ-02. Формуляр” М09.117.00.000 ФО;

• 2) “Радиочасы МИР РЧ-02. Руководство по эксплуатации” М09.117.00.000 РЭ;

• 3) “Радиочасы МИР РЧ-02. Методика поверки” М09.117.00.000 МП;

• - наличие в комплекте радиочасов программы “Программа КОНФИГУРАТОР РАДИОЧАСОВ МИР РЧ-02” М10.00259-01.

Примечание - Допускается поставка руководства по эксплуатации, методики поверки (файлы в формате pdf) и программы “Программа КОНФИГУРАТОР РАДИОЧАСОВ МИР РЧ-02” на одном mini CD-диске.

• 6.1.2 Результаты проверки считают положительными, если радиочасы имеют четкую маркировку, отсутствуют механические повреждения наружных частей и имеются указанные в 6.1.1 эксплуатационные документы и программа.

• 6.2 Проверка обмена информацией с внешними устройствами по интерфейсу RS-485

  • 6.2.1 Проверку обмена информацией с внешними устройствами по интерфейсу RS-485 проводить с помощью Конфигуратора РЧ-02.

  • 6.2.2 Выполнить подготовку к проверке согласно действиям, перечисленным в разделе 5, и включить питание радиочасов.

  • 6.2.3 Установить соединение с радиочасами нажатием кнопки Соединить на вкладке Конфигурация Конфигуратора РЧ-02.

  • 6.2.4 Выбрать на вкладке Конфигурация в списке Формат метки времени: GPZDA. На вкладке Контроль установить флажок в поле Периодический запрос дополнительной информации.

  • 6.2.5 Проконтролировать на вкладке Контроль Конфигуратора РЧ-02 прием предложений GPZDA и PMIRS на каждой скорости передачи данных 2400; 4800; 9600; 19200; 38400; 57600; 115200 бит/с.

  • 6.2.6 Результаты проверки считают положительными, если на вкладке Контроль Конфигуратора РЧ-02 появляются принимаемые предложения GPZDA и PMIRS.

• 6.3 Проверка периода импульсов PPS и последовательного временного кода

  • 6.3.1 Проверку периода импульсов PPS и последовательного временного кода проводить с помощью Конфигуратора РЧ-02.

  • 6.3.2 Выполнить подготовку к проверке согласно действиям, перечисленным в разделе 5, собрав схему, приведенную на рисунке А.2. Включить питание радиочасов.

  • 6.3.3 Установить соединение с радиочасами нажатием кнопки Соединить на вкладке Конфигурация Конфигуратора РЧ-02.

  • 6.3.4 Выбрать на вкладке Конфигурация в списке Формат метки времени: PPS (формат 1) и убрать флажок в поле Периодический запрос дополнительной информации на вкладке Контроль.

  • 6.3.5 По истечении времени готовности к работе, составляющего не более 5 мин, определить по показаниям частотомера период формируемых радиочасами импульсов PPS.

  • 6.3.6 Выбрать на вкладке Конфигурация в списке Формат метки времени: РЧ-02.

  • 6.3.7 Определить период синхронизации времени последовательного временного кода, контролируя на вкладке Контроль время приема предложений метки времени.

  • 6.3.8 Результаты проверки считают положительными, если период формируемых радиочасами импульсов PPS и предложений метки времени равен 1 с.

• 6.4 Проверка пределов допускаемой абсолютной погрешности синхронизации переднего фронта выходного импульса PPS со шкалой координированного времени UTC

  • 6.4.1 Проверку пределов допускаемой абсолютной погрешности синхронизации переднего фронта выходного импульса PPS со шкалой координированного времени UTC проводить с помощью Конфигуратора РЧ-02.

  • 6.4.2 Выполнить подготовку к проверке согласно действиям, перечисленным в разделе 5, собрав схему, приведенную на рисунке А.3, и включить питание радиочасов.

  • 6.4.3 Установить соединение с радиочасами нажатием кнопки Соединить на вкладке Конфигурация Конфигуратора РЧ-02.

  • 6.4.4 Произвести конфигурацию радиочасов установкой на вкладке Конфигурация следующих параметров, в зависимости от исполнения:

• - используемая СНС: ГЛОНАСС (для радиочасов МИР РЧ-02.00), GPS (для радиочасов МИР РЧ-02.01);

• - формат метки времени: PPS (Формат 1);

• - Время UTC: время UTC (SU) (для радиочасов МИР РЧ-02.00), время UTC (USNO) (для радиочасов МИР РЧ-02.01).

• 6.4.5 Убрать флажок в поле Периодический запрос дополнительной информации на вкладке Контроль.

• 6.4.6 По истечении времени готовности к работе, составляющего не более 5 мин, по показаниям частотомера определить абсолютную погрешность синхронизации переднего фронта выходного импульса PPS со шкалой координированного времени UTC.

• 6.4.7 Для радиочасов РЧ-02.00 выполнить действия, указанные в 6.4.4 - 6.4.6 со следующими параметрами конфигурации:

• - используемая СНС: GPS;

• - формат метки времени: PPS (Формат 1);

• - время: UTC (USNO).

• 6.4.8 Результаты проверки считают положительными, если абсолютная погрешность синхронизации переднего фронта выходного импульса PPS со шкалой координированного времени UTC составила не более ± 1 мкс.

• 6.5 Проверка пределов допускаемой абсолютной погрешности синхронизации переднего фронта последовательного временного кода со шкалой координированного времени UTC

  • 6.5.1 Проверку пределов допускаемой абсолютной погрешности синхронизации переднего фронта последовательного временного кода со шкалой координированного времени UTC проводить с помощью Конфигуратора РЧ-02.

  • 6.5.2 Выполнить подготовку к проверке согласно действиям, перечисленным в разделе 5, собрав схему, приведенную на рисунке А.3. Включить питание радиочасов.

  • 6.5.3 Установить соединение с радиочасами нажатием кнопки Соединить на вкладке Конфигурация Конфигуратора РЧ-02.

  • 6.5.4 Произвести конфигурацию радиочасов установкой на вкладке Конфигурация следующих параметров, в зависимости от исполнения:

• - используемая СНС: ГЛОНАСС (для радиочасов МИР РЧ-02.00), GPS (для радиочасов МИР РЧ-02.01);

• - формат метки времени : GPZDA;

• - Время UTC: время UTC (SU) (для радиочасов МИР РЧ-02.00), время UTC (USNO) (для радиочасов МИР РЧ-02.01).

• 6.5.5 Убрать флажок в поле Периодический запрос дополнительной информации на вкладке Контроль.

• 6.5.6 По истечении времени готовности радиочасов к работе, составляющего не более 5 мин, зафиксировать показания частотомера и определить абсолютную погрешность синхронизации переднего фронта последовательного временного кода со шкалой координированного времени UTC, мкс, по формуле

AZ = (t_p - 500) -1000,                                (1)

где t_p - измеренный период времени между передним фронтом импульса PPS образцового приемника и передним фронтом стартового бита последовательного временного кода, мс.

• 6.5.7 Для радиочасов РЧ-02.00 выполнить действия, указанные в 6.5.4 - 6.5.6 со следующими параметрами конфигурации:

• - используемая СНС: GPS;

• - формат метки времени: GPZDA;

• - время: UTC (USNO).

• 6.5.8 Результаты проверки считают положительными, если абсолютная погрешность синхронизации переднего фронта последовательного временного кода со шкалой координированного времени UTC составила не более ± 35 мкс.

• 7 Оформление результатов поверки

  • 7.1 Радиочасы считаются прошедшими поверку в случае получения положительных результатов при проведении всех операций поверки.

  • 7.2 Положительные результаты поверки оформляются записью в формуляре, заверенной подписью и оттиском клейма поверителя. Клеймо поверителя также наносится на пломбировочную мастику, нанесенную в пломбировочную чашку на одном из винтов экрана платы, установленном в корпусе радиочасов.

  • 7.3 В случае отрицательных результатов поверки радиочасы отправляются в ремонт.

Приложение А

(обязательное)

Схемы проверки радиочасов

Х1

1

Радиочасы МИР РЧ-02

2

RS232

COM1

G1

V

II I II o ⁺

А1 - радиочасы;

А2 - преобразователь ICP CON I-7520;

А3 - IBM PC-совместимый персональный компьютер;

G1 - источник питания Б3-702.4;

PV1 - цифровой мультиметр APPA 63N;

R1 - резистор С2-33-0,125-120 Ом ± 10%-А ОЖО.467.173 ТУ;

Х1 - вилка Phoenix Contact SACC-M12MS-5SC;

• 1 - кабель UNITRONIC® Li2YCYv 2х2х0,22;

• 2 - жгут PC-КП М95.022.00.000-04.

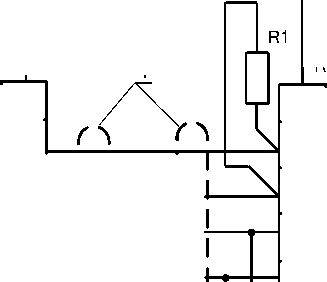

Рисунок А.1 Схема рабочего места для проверки связи радиочасов с внешними устройствами по интерфейсу RS-485

R1

Х1

1

2

"RS232"

"COM1"

А1 - радиочасы;

А2 - преобразователь ICP CON I-7520;

А3 - IBM PC-совместимый персональный компьютер;

G1 - источник питания Б3-702.4;

PV1 - цифровой мультиметр APPA 63N;

PF1 - частотомер CNT-66;

R1 - резистор С2-33-0,125-120 Ом ± 10%-А ОЖО.467.173 ТУ;

Х1 - вилка Phoenix Contact SACC-M12MS-5SC;

• 1 - кабель UNITRONIC® Li2YCYv 2х2х0,22;

• 2 - жгут PC-КП М95.022.00.000-04.

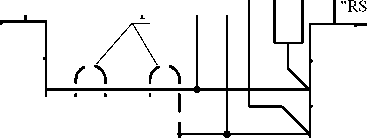

Рисунок А.2 - Схема рабочего места для проверки периода синхронизации времени

Х1

1

2

"COM1"

!!_i_!!

■o ⁺

(9 - 28) В

■О ii и

V

PV1

А1 - радиочасы;

А2 - преобразователь ICP CON I-7520;

А3 - навигационно-временной приемник ПС-161.11;

А4 - IBM PC-совместимый персональный компьютер;

G1 - источник питания Б3-702.4;

PV1 - цифровой мультиметр APPA 63N;

PF1 - частотомер CNT-66;

R1 - резистор С2-33-0,125-120 Ом ± 10%-А ОЖО.467.173 ТУ;

Х1 - вилка Phoenix Contact SACC-M12MS-5SC;

• 1 - кабель UNITRONIC® Li2YCYv 2х2х0,22;

• 2 - жгут PC-КП М95.022.00.000-04.

Рисунок А.3 - Схема рабочего места для проверки пределов допускаемой погрешности синхронизации
