2.2. Основная погрешность по частоте не превышает ±(0,01 F+ 0,5) Гц в диапазоне частот 200 Гц —20 кГц (II и III поддиапазоны) и ± (0.02F + 0,5) Гц в диапазоне 20—200 Гц (I поддиапазон) и 20—200 кГц (IV поддиапазон), где F — частота, отсчитываемая по шкале генератора.
2.3. Изменение частоты за 1 час работы после самопрогре-ва генератора в течение 30 минут не превышает ±0,25%.
2.4. Изменение частоты при отклонении напряжения питания от номинала на ±10% не превышает ±0,3%.
2.5. Изменение частоты при изменении нагрузки от значения холостого хода до максимального значения (600 Ом) или при плавной регулировке выходного напряжения (от 4,9 до 49 В) не превышает ±0,05% на II и III поддиапазонах и 0,15% на I и IV поддиапазонах.

Температурный коэффициент частоты в рабочем диапазоне температур не превышает:

±0,03% на ГС в диапазоне частот 200—20000 Гц (II и III поддиапазоны);

±0,1% на Г С в диапазоне частот 20—200 Гц и 20—200 кГц (I и IV поддиапазоны).

2.6. Номинальное выходное напряжение на несимметричном выходе на нагрузке 600 Ом не менее 49 В.

Выходное напряжение изменяется плавно на несимметричном и симметричном выходах, в пределах не менее 20 дБ.

2.7. На несимметричном выходе генератора имеется аттенюатор, рассчитанный на активную нагрузку 600 Ом±1% и обеспечивающий общее ослабление 100 дБ, ступенями через 10 дБ.

Градуировка аттенюатора обеспечивает отсчет выходного напряжения в децибелах и милливольтах.

Погрешность ослабления аттенюатора на несимметричном выходе при активной нагрузке 600 Ом не превышает:

±0,5 дБ во всем диапазоне частот для затуханий от 10 до 70 дБ включительно.

±1 дБ во всем диапазоне частот для затуханий свыше 70 до 100 дБ.

2.8. Основная приведенная погрешность установки выходного напряжения при работе генератора на нагрузку 600 Ом на несимметричном выходе при нулевом положении переключателя «ОСЛАБЛЕНИЕ dB» не превышает:

±2,5% в диапазоне частот 20—20000 Гц;

±4% в диапазоне частот свыше 20 до 200 кГц.

2.9. Температурная погрешность выходного напряжения не превышает:

±1% на 10° С при нулевом положении переключателя «ОСЛАБЛЕНИЕ dB».

2.10. Неравномерность частотной характеристики генератора относительно уровня на частоте 1000 Гц при включенной внутренней нагрузке 600 Ом и номинальной выходной мощности 4 Вт (49В) на несимметричном выходе не превышает:

5% в диапазоне частот 20—20000 Гц (I, II и III поддиапазоны);

8% в диапазоне частот 20—200 кГц (IV поддиапазон).

На дополнительном симметричном выходе на внешних нагрузках 5, 50, 600 Ом и 5 кОм неравномерность частотной характеристики не превышает ±26% во всем диапазоне частот относительно уровня на частоте 1000 Гц.

2.11. В генераторе имеется дополнительный симметричный выход, который обеспечивается с помощью согласующих трансформаторов.

С генератора можно получить два одинаковых по величине и противоположных по фазе напряжения оносительно средней точки. Одновременно согласующий трансформатор позволяет получить мощность 4 Вт на четырех различных внешних нагрузках 5, 50, 600 Ом и 5 кОм.

2.12. Коэффициент гармоник генератора не превышает:

а) на несимметричном выходе на нагрузке 600 Ом;

1 % при выходной мощности 4 Вт в диапазоне частот от 20 до 200 Гц (I поддиапазон) и свыше 20 до 50 кГц (IV поддиапазон);

0,5% при выходной мощности 4 Вт в диапазоне частот свыше 200 Гц до 20 кГц (II и III поддиапазоны); 2% в диапазоне свыше 50 до 200 кГц.

б) на симметричном выходе при подключении одной из внешних нагрузок 5, 50, 600 Ом и 5 кОм и номинальной выходной мощности в пределах частотной характеристики в диапазоне частот 20 Гц — 200 кГц.

2.13. В выходном сигнале генератора допускается присутствие наибольшей гармонической составляющей питающей сети не более 0,1% от номинального выходного напряжения. При этом размах стрелки индикатора вольтметра выходного напряжения не превышает двух делений на частоте 50 Гц и одного деления на частотах, кратных 50 Гц.
2.14. Питание генератора осуществляется от сети переменного тока с напряжением 220 В ± 10%, частотой 50 Гц± 1% и содержанием гармоник не более 5%.
2.15. Генератор обеспечивает нормальную работу через 30 мин. после включения.
2.16. Генератор допускает непрерывную работу в течение 8 часов.
2.17. Габариты генератора 255X490X475 мм.
2.18. Масса генератора не превышает 30 кг.
2.19. Среднее время безотказной работы генератора составляет 1000 часов.
2.20. Мощность, потребляемая от сети, не превышает 250 В • А.

3. СОСТАВ ГЕНЕРАТОРА

Т а б .1 н ц а I

<№* строки	Наименование	Обозначение	Количество, шт.	Примечание
1	Генератор сиг-	СЮЗ.265.010	1	Лампы могут
2	налов ннзкочас-			использовать я
3	тотный ГЗ-56/1 с			с различными
4	рабочим комп-			индексами:
5	ластом ламп			•
6	Комплект за-		1	Е — лампы
7	пасного имуще-			повышенной
8	ства лампы:			долговечности;
9	6Ж32П	СБ3.301.011 ТУ	1	В — лампы повышенной ме-
10	6Ж9П-Е	ТСЗ.ЗОО.ОЗЗ ТУ	1	ханической прочности.
11	6Н6П	CA3.3Q1.OH ТУ	1
12	Предохрани-	НИО 481.017	2
13	толь Г1М-3
14	Техническое	СЮ3.265.0Ю.ТО	1
15	описание и ин-
10	струкция по экс-
17	плуатации
18	Формуляр	СЮЗ.265.010 ФО	1

Рис. I. Схема электрическая структурная генератора низкочастотного ГЗ-56/1

4. УСТРОЙСТВО И РАБОТА ГЕНЕРАТОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ

4.1. ПРИНЦИП ДЕЙСТВИЯ

Задающий генератор генерирует синусоидальные электрические колебания заданной частоты.

Выходной усилитель усиливает синусоидальные электрические колебания до требуемой величины. В этом же блоке находится вольтметр для контроля напряжения сигнала на выходе выходного усилителя. Величина выходного напряжения регулируется плавно с помощью резистора, включенного на выходе задающего генератора. Ослабление сигнала до 100 дБ достигается аттенюатором (прилож. 6). Согласующие трансформаторы подключаются к выходу аттенюатора.

Схема электрическая структурная приведена на рис. 1.

4.2. СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

4.2.1. Задающий генератор (блок Б-1)

Задающий генератор собран по RC-схеме на трех лампах (поз. 37, 57. 71) с использованием положительной и отрицательной обратной связи. Схема электрическая структурная задающего генератора приведена на рис. 2.

Положительная обратная связь частотнозависимая. Это необходимо для выполнения условия самовозбуждения только на одной резонансной частоте соо, определяемой параметрами схемы. RC-схема, определяющая резонансные свойства генератора, называется фазирующей цепью (у-цепь).

Частота настройки RC-схемы определяется выражением:

2п рО?1/?2С1С2*

(1)

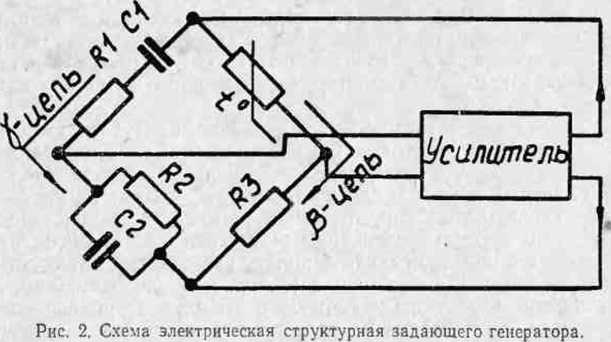

где элементы фазирующей цепи (у-цепи) приняты из схемы электрической принципиальной (рис. 2).

Цепь положительной обратной связи (у-цепь) создает наименьшее затухание на частоте баланса RC-цепи и нулевой сдвиг фаз между входным и выходным напряжениями задающего генератора.

В положении, показанном на принципиальной электрической схеме, верхняя часть (R1C1) фазирующей цепи состоит из резисторов (поз. 1, 2, 3) и конденсаторов (поз. 24, 28а), нижняя часть (R2C2) из резисторов (поз. 5, 6, 7) и конденсаторов (поз. 23, 286).

Отрицательная обратная связь предназначена для уменьшения нестабильности усиления, коэффициента гармонических искажений и фазовых сдвигов, возникающих в задающем генераторе. Кроме того, отрицательная обратная связь значительно повышает стабильность частоты, которая определяется крутизной фазовой характеристики генератора.

Цепь отрицательной обратной связи (p-цепь) состоит из резисторов (поз. 42, 44, 36) и термистора (поз. 43).

В целях уменьшения нелинейных искажений необходимо использовать прямолинейный участок ламповой характеристики (режим класса А). Это достигается автоматической регулировкой амплитуды генерируемого сигнала с помощью термистора (поз. 43).

Сопротивление термистора нелинейное, имеет отрицательный коэффициент по току. При увеличении амплитуды выходного напряжения увеличивается ток через цепь отрицательной обратной связи, а следовательно, и через термистор. С увеличением тока сопротивление термистора уменьшается, происходит перераспределение напряжения на элементах отрицательной обратной связи в пользу уменьшения амплитуды входного сигнала 1-го каскада (поз. 37), а следовательно, и уменьшения выходного напряжения. В случае уменьшения выходного напряжения сопротивление термистора увели-12 чивается, действие отрицательной обратной связи уменьшается, выходное напряжение увеличивается (т. е. восстанавливается до заданной величины).

Характеристика нелинейного сопротивления термистора такова, что соблюдается неравенство: где dp — приращение напряжения обратной связи;

Я й/цых

>0.

(2)

ди_Вых — приращение выходного напряжения.

Фазирующая цепь (у-цепь) и цепь отрицательной обратной связи (Р-цепь) образуют мост Вина (рис. 2). В одну диагональ моста подается выходное напряжение усилителя задающего генератора, а с другой диагонали подается напряжение на вход первой лампы.

Изменение генерируемых частот в пределах каждого поддиапазона осуществляется сдвоенным блоком переменных конденсаторов (поз. 28).

Выходной каскад задающего генератора выполнен по схеме с нагрузкой в цепи катода (катодный повторитель). Это необходимо для развязки задающего генератора с выходным усилителем.

Для устранения паразитной генерации, вызванной сдвигом фаз за счет переходных цепей на очень низких и высоких частотах, в схему усилителя включены корректирующие RC-цепи (поз. 46, 47, 48, 49, 50, 61, 62. 63, 64, 65).

Напряжение с задающего генератора поступает на выходной усилитель.

4.2.2. Выходной усилитель (блок Б-2)

Выходной усилитель состоит из двух каскадов: фазоинверсного и оконечного. Фазоинверсный каскад предназначен для получения двух одинаковых по величине и противоположных по фазе напряжений сигнала.

Фазоинверсный каскад выполнен по симметричной авто-балансной схеме на двойном триоде (поз. 92). Автобалансная схема используется с целью получения максимального усиления сигнала, достаточного для ламп оконечного усилителя. Для симметрирования каскада в динамическом режиме анодная нагрузка одного плеча регулируется резистором (поз. 90).

Оконечный каскад служит для получения номинальной выходной мощности 4 Вт на нагрузке 600 Ом. Он выполнен по последовательной двухтактной схеме на лампах (поз. 117, 118). Последовательная двухтактная схема используется с целью получения значительной выходной мощности без применения выходного трансформатора, что дает возможность снизить коэффициент гармонических искажений.

Особенностью двухтактной последовательной схемы является необходимость подачи на катод верхней лампы (поз. 117) напряжения сигнала определенной величины и полярности относительно, земли.

Для выполнения этого условия анодная нагрузка правой половины лампы (поз. 92) состоит из двух последовательно соединенных резисторов (поз. 99, 100) и общая точка этих резисторов соединена с катодом лампы (поз. 117) конденсатором большой емкости (поз. 102).

В целях уменьшения частотных и нелинейных искажений оконечный и фазоинверсный каскад охвачены отрицательной обратной связью (поз. 111, 104, 98, 97).

4.2.3, Вольтметр

Выходное напряжение измеряется вольтметром только на несимметричном выходе. Выпрямитель вольтметра собран по мостовой схеме. Выпрямляющими элементами схемы являются диоды (поз. 134, 138). В качестве отсчетного устройства используется стрелочный прибор (поз. 142) со шкалой на пределы измерения 63,2 и 31,6 В и шкалой децибел.

Пределы измерения переключаются тумблером (поз. 144).

4.2.4. Аттенюатор

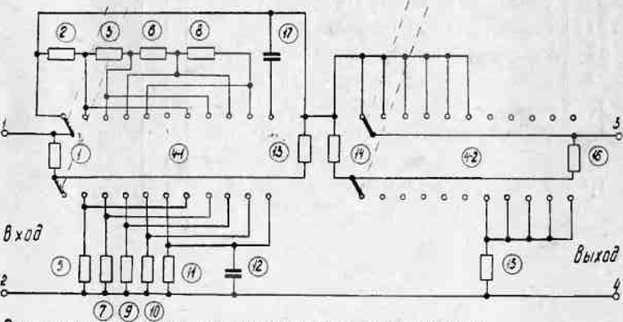

Аттенюатор представляет собой коммутируемые П-образ-ные звенья и обеспечивает общее ослабление до 100 дБ ступенями через 10 дБ Градуировка аттенюатора выполнена в децибелах. Схема аттенюатора рассчитана для работы на активную нагрузку 600 Ом ± 1%. При других значениях нагрузки действительное затухание не будет соответствовать градуировке.

4.2.5 Согласующие трансформаторы с переключателем нагрузок

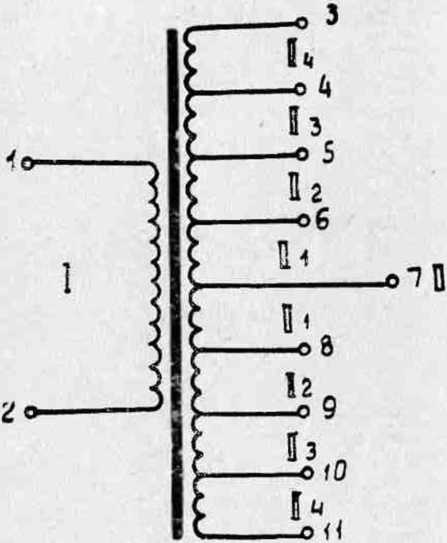

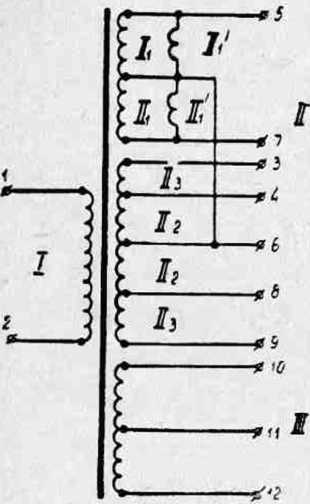

Трансформатор согласующий низкочастотный тороидальный (поз. 147) работает в диапазоне частот 20—20000 Гц. 14

Трансформатор согласующий высокочастотный тороидальный (поз. 146) работает в диапазоне частот 20—200 кГц. Переключения трансформаторов происходит автоматически с помощью реле (поз. 145).

Трансформаторы служат для согласования выходного сопротивления генератора с внешними нагрузками 5, 50, 600 и 5000 Ом.

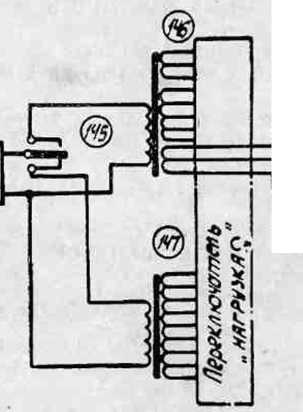

Упрощенная схема дополнительного выхода генератора на внешние согласованные нагрузки изображена на рис. 3.

SttaodHcJ “ й/птемза-усилите/!* — тор

Рис. 3. Схема структурная электрическая дополнительного выхода генератора

» одинако

Для получения напряжений с клемм « вых по величине и симметричных относительно корпуса гене-ратора, средняя точка (С. Т.) соединяется с клеммой корпуса генератора при помощи шины. При этом тумблер «ВНУТР. 600 Я» — в положении «ВЫКЛ.», переключатель «ВНЕШ: НАГРУЗКА Я» — в одном из положений «5, 50, 600, 5000».

Для получения несимметричного напряжения 4, 14, 49, 140 В на подключенных к клеммам внешних нагрузках соответственно 5, 50, 600 и 5000 Ом шина подключается к средней клемме (на рис. 3 указано пунктиром).

Погрешность ослабления аттенюатора при работе на дополнительном выходе не нормируется.

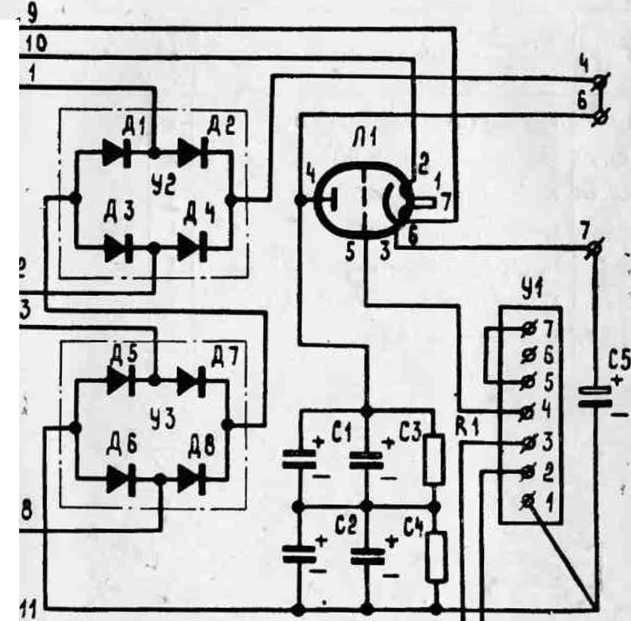

4.2.6. Источник питания (блок Б-3)

Генератор питается от сети переменного тока напряжением 220 В ± 10% с частотой 50 Гц ± 1% и содержанием гармоник не более 5%.

В качестве источника анодного напряжения использован унифицированный стабилизированный выпрямитель на выпрямленное напряжение 250 В и ток до 250 мА (Я5-38А) (поз. 173).

Стабилизированный источник питания цепей накала на 6,3 В и ток 0,8 А питает накал двух первых ламп задающего генератора.

В качестве выпрямительных элементов в источнике питания цепей накала ламп (поз. 37 и 57) используются кремниевые диоды (поз. 163).

Накал ламп (поз. 71, 92, 117, 118) осуществляется переменным током.

Для фиксированного смещения на сетку нижней лампы (поз. 118) выходного усилителя напряжение подается со стабилитрона (поз. 177).

4.3. КОНСТРУКЦИЯ

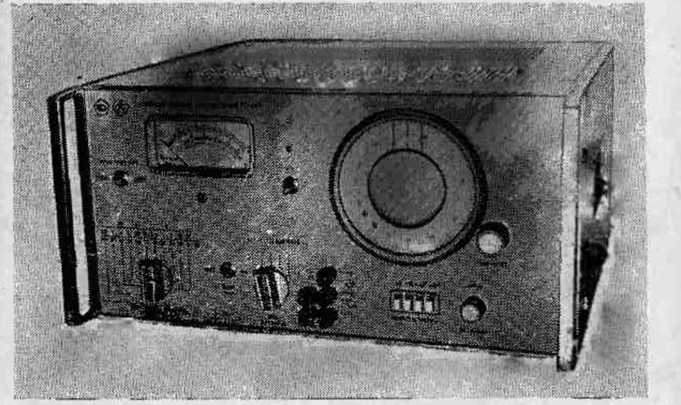

Конструктивно генератор выполнен в виде настольного переносного прибора в металлическом кожухе.

Генератор состоит из следующих узлов: задающего генератора, выходного усилителя, вольтметра, выходного аттенюатора, согласующих трансформаторов с переключателем нагрузок и источника питания. Схема генератора в основном выполнена на печатных платах. Частотная шкала генератора находится на передней панели и закрыта стеклом. Шкала вращается плавно с помощью верньерного устройства. Все основные органы управления вынесены на переднюю панель.

4.4. НАЗНАЧЕНИЕ РУЧЕК УПРАВЛЕНИЯ

а) ручка «ЧАСТОТА Hz» — для плавной установки частоты в пределах каждого поддиапазона;

б) переключатель «МНОЖИТЕЛЬ ЧАСТОТЫ» — для переключения поддиапазонов (в зависимости от требуемой частоты нажата одна из кнопок множителя);

в) ручка «РЕГ. ВЫХОДА» — для плавной регулировки вы-ходкого напряжения на несимметричном и дополнительном симметричном выходах;

г) вольтметр — для контроля выходного напряжения;

д) тумблер «ШКАЛА ВОЛЬТМЕТРА» — для переключе-ния шкал стрелочного прибора;

е) клемма «

» — корпус генератора;

ж) клемма «С. Т.» — форматоров, которая при соединяться с клеммой «

средняя точка согласующих транспомощи специальной шины может

з) клемма «

» — для работы на несимметричном

выходе;

и) клеммы «

» —для работы на симметричном выходе;

к) переключатель «ВНЕШ. НАГРУЗКА Q» — для переключения обмоток согласующих трансформаторов в зависимости от внешней нагрузки; в положении переключателя «ВНЕШ. НАГРУЗКА Й» — «АТТ.» сигнал с выходного усилителя приходит на выходные клеммы генератора через аттенюатор. При помощи переключателя «ВНУТР. 600 Й» на выходе аттенюатора включается нагрузка 600 Ом;

л) переключатель «ОСЛАБЛЕНИЕ dB» — «ПРЕДЕЛЫ ШКАЛЫ ВОЛЬТМЕТРА» — для введения затухания от 0 до 100 дБ;

м) тумблер «СЕТЬ» — для включения генератора;

н) сигнальная лампочка — для контроля за включением генератора;

о) на правой стенке генератора выведен под шлиц резистор для установки номинальной величины выходного напряжения «УСТ. ВЫХ. НАПРЯЖ-»;

п) для подстройки коэффициента гармоник (Кг) без вскрытия генератора на задней стенке выведен под шлиц резистор (поз. 183) ПОДСТРОЙКА КОЭФФ. ГАРМОНИК».

5. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

На передней панели имеется маркировка товарного знака, знака госреестра, наименования и типа генератора, а также надписи к органам управления и регулирования.

3-423 17

На задней стенке имеется маркировка резистора «ПОДСТРОЙКА КОЭФФ. ГАРМОНИК». У выхода сетезого шнура расположена маркировка данных питающей сети, величина силы тока для предохранителя, а также заводского порядкового номера генератора и года его выпуска.

На правой стенке обшивки имеется маркировка типа генератора и резистора «УСТ. ВЫХ. НАПРЯЖ.».

Органы регулирования и настройки, расположенные внутри генератора, разъемы и элементы, установленные на печатных платах, имеют вблизи мест их расположения маркировку позиционных обозначений в соответствии с их обозначениями в схеме электрической.

Пломбирование четырех винтов производится мастикой при креплении боковых стенок обшивки генератора.

6. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

6.1. Генератор выньте из упаковочной тары, очистите от пыли и выдержите в течение 24 часов при-температуре окружающего воздуха +20±5°С при относительной влажности не более 80%.

Если после длительного хранения генератор отсырел, то перед включением его поставьте на 4 часа в камеру тепла с температурой 4-40°С. Необходимо помнить, что для повышения надежности генератора и получения от него более стабильных параметров соблюдайте нормальные условия эксплуатации.

7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

К работе с генератором могут быть допущены лица, знающие правила техники безопасности при работе с напряжением до 1000 В.

Внутри генератора имеется напряжение около 400 В.

Перед включением генератор следует заземлить.

8. ПОДГОТОВКА К РАБОТЕ

8.1. После распаковки генератор необходимо осмотреть и убедиться в целости ручек управления, индикатора, предохранителя, сигнальной лампочки и кнопок.
8.2. Исходное положение органов до включения генератора в сеть:

а) тумблер «СЕТЬ» выключен,

б) переключатель «ОСЛАБЛЕНИЕ dB» — в положении «О»;

в) тумблер «ВНУТР. 600 й» — в положении «ВКЛ.»;

г) переключатель «ВНЕШ. НАГРУЗКА й» — в положении «АТТ.»;

д) включена одна из кнопок переключателя «МНОЖИТЕЛЬ ЧАСТОТЫ».

ВНИМАНИЕ! Если генератор включен и не нажата ни одна из четырех кнопок множителя, то на выходе генератора будет хаотический сигнал;

е) ручка «РЕГ. ВЫХОДА» находится в среднем положении;

ж) ручки «ЧАСТОТА Hz» — в произвольном положении;

з) тумблер «ШКАЛА ВОЛЬТМЕТРА» — в положении «63,2 V».

9. ПОРЯДОК РАБОТЫ

9.1. ПОДГОТОВКА К ПРОВЕДЕНИЮ ИЗМЕРЕНИЙ

ВНИМАНИЕ! Перед включением генератора в сеть последний необходимо заземлить с помощью клеммы защитного заземления, находящейся на задней стенке генератора

При работе с генератором необходимо:

а) вилку шнура включите в сеть переменного тока частотой 50 Гц, напряжением 220 В;

б) поставьте тумблер включения сети в положение «СЕТЬ», при этом должна светиться сигнальная лампочка;

в) для получения большей точности и стабильности частоты к работе приступите после 30-минутного самопрогрева генератора.

9.2. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

ВНИМАНИЕ! В случае отсутствия контакта в переключателе «МНОЖИТЕЛЬ ЧАСТОТЫ» при первом включении, произвести многократные включения до появления контакта.

9.2.1. Установку частоты производите ручкой «ЧАСТОТА Hz» и включением одной из кнопок переключателя «МНОЖИТЕЛЬ ЧАСТОТЫ».

Значения частот каждого поддиапазона генератора ГЗ-56/1 приведены в табл. 2.

9.2.2. Для получения сигнала с наименьшими нелинейными

и частотными искажениями необходимо переключатель 3* 19

Нажата кнопка переключателя «МНОЖИТЕЛЬ ЧАСТОТЫ»	Значение частоты поддиапазона. Гц
XI	20—200
Х!0	200-2000
xio²	2000-20000
xio³	20000-200000

«ВНЕШ. НАГРУЗКА Q» поставить в положение «АТТ.»; тумблер «ВНУТР. 600 Q» — в положение «ВКЛ.».

9.2.3. Работу с внешними нагрузками 5, 50, 600 и 5000 Ом производите в положении тумблера «ВНУТР. 600 Q» — «вкл.».
9.2.4. В случае работы аттенюатора на сопротивления нагрузки значительно больше 600 Ом включите внутреннюю нагрузку 600 Ом с помощью тумблера «ВНУТР. 600 О». Это необходимо для правильного соответствия ослабления аттенюатора с градуировкой.
9.2.5. Аттенюатор обеспечивает погрешность ослабления сигнала, оговоренную в разделе 2 настоящего описания только при подключенной к выходу аттенюатора нагрузки 600 Ом ±1%.
9.2.6. Контроль выходного напряжения на несимметричном выходе осуществляется по стрелочному прибору. В зависимости от величины выходного напряжения переключатель «ШКАЛА ВОЛЬТМЕТРА» поставьте в положение «31,6 V» или «63,2 V».
9.2.7. При работе генератора с аттенюатором измерение выходного напряжения производите с помощью стрелочного прибора. В этом случае выходное напряжение отсчитывайте в децибелах или вольтах.

Перевод децибел в отношение напряжений выполнен в табл. 3.

Таблица 3

Децибелы	Отношение напряжений	Децибелы	Отношение напряжений
[0	1	20	ю-¹
1	0,8913	30	3,162- 10’²
*2	0,7943	40	ю-²
.3	0,7079	50	3,162-10"³
4	0,6310	60	ю-³
5	0,5623	70	3,162-10“⁴

Децибелы	Отношение напряжений	Децибелы	Отношение напряжений
6	0.5012	80	10-*
7	0,4467	90	3,162 • 10-⁵
8	0.3981	100	I0-⁵
9	0.3548	110	3.162 • I0-⁵
10	0,3162	120	10“^б

Например. По индикатору генератора установлено выходное напряжение 49 В частоты 20 кГц и включено ослабление 40 дБ

На выходе генератора будет напряжение 49 В-0.01 «=0,49 В, устанав-ленное с погрешностью не более 2,5% + 5,9% = ±8,4%.

При тех же условиях на частоте 200 кГц и ослаблении 80 дБ выходное напряжение 49-В • 10~⁴ = 4,9 мВ устанавливается с погрешностью не более 4% + 12% = ±16%.

В приложении 3 дана таблица действительной относительной погрешности выходного напряжения при введении затухания аттенюатора.

9.2.8. Следует учесть, что при работе генератора с большим затуханием необходимо заземлить только корпус генератора. Заземление приемника в этих случаях осуществляется через генератор.
9.2.9. Клемма защитного заземления находится на задней стенке генератора. При заземлении клеммы на лицевой панели не гарантируется погрешность деления аттенюатора.

10 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Наименование неисправности, внешнее проявление и дополнительные признаки	Вероятная причина неисправности	Метод устранения	Примечание
Не светит сиг-	Нарушен кон-	Довернуть лам-
пальная лампа	такт в патроне	пу
	Перегорела лампа	Заменить лампу
	Потеря контакта	Разобрать вилку
	в вилке сете-	и установить
При повороте руч-	в ого шнура	контакт
При повороте руч-	Неисправен стре-	Проверить нали-
ки регулировки	лочный при-	чис выходного
выходного на-	бор	напряжения по
•пряжения впра-		внешнему
во стрелка ин-		вольтметру и
дикатора не от-		заменить при-
клоняется		бор на однотипный
	Неисправна схе-	Проверить эле-
	ма вольтметра	менты схемы
	Вышел из строя	Проверить режи-
	стабилизатор	мы ламп со-
	напряжения,	гласно табли-
	усилитель или	це режимов
	возбудитель	ламп и заменить неисправную лампу или неисправный элемент схемы
Отсутствует пока-	Неисправен тумб-	Проверить ис-
закне стрелой-	лер (поз, 144)	правность тум-
ного прибора на шкале 31,6 или 63,2 В		блера
Выходное напря-	Старение терми-	Отрегулировать
жепне неболь-	стора (поз. 43)	выходное на-
шое		пряжение до необходимой величины резистором (поз. 44) сУСТ. ВЫХ НАПР.», выведенном	✓

Наименование неисправное^!, внешнее проявление и дополнительные признэхн	Вероятная причина неисправности	Метод устранения	Примечание
Her выходного	Неисправен пе-	под шлиц на правой стенке генератора Проверить ис-
напряжения на	реключатель	правность пе-
одной изнагру-	(поз. 148)	рсключатсля
зон 5, 50.	Неисправен со-	Проверить цепи
600 Ом и 5 кОм,	гласующий	траисформа-
но в положении	трансформа-	торов
«АТТ.» выход-	тор (поз. 146
ное напряжение	пли 147)
есть Неправильно де-	Неисправен ат-	Вскрыть аттс-
лит аттенюатор	тонюатор	нюатор и про-
Нет выходного	Неисправно реле	верить его на замыкание и обрыв проводов и деталей, проверить надежность контактов Проверить цепи
напряжения на	(поз. 145)	реле
4-м поддиапазоне Биение стрелки	Ухудшились па-	Подобрать одно-
индикатора	раметры лам-	тнпиую лампу
Генератор вклю-	пы (поз. 37)	Проворить па-
чается, сигналь-		личие выход-
ная лампа све-		кого напря-
тит. на выходе		жеиия на ге-
ист напряжения		нераторе за-
		дающем: контакты печатной платы «5». <2» Если напряжение на этих контактах отсутствует, то необходимо проверить работу задающего генератора	•

Наименование неисправности, внешнее проявление и дополнительные признаки

Вероятная причина кеиспрааностн

Метод устранения

Примечание

Неисправность в усилителе задающего генератора

Если напряжение на этих контактах есть, то надо проверить работу согласующего усилителя

Проверить работу усилителя задающего генератора: измерить режимы ламп (поз. 37. 57, 71)

(они должны соответствовать указанным в приложении !. Если необходимо, заменить соответствующую лампу); проверить прохождение сигнала через

усилитель, для чего необходимо, сняв обратную связь, подать на вход усилителя (конт.«1», «2^) напряжение 5 мВ от постороннего генератора и

убедиться в

наличии напряжения на выходе усилителя (конт.

«5», «2»). Оно должно быть на частоте

1000 Гц — 7—8 В. Если

•

Наименование неисправности, внешнее проявление и дополнительные признаки	Вероятная причина неисправности	Метод устранения	Примечание
	Неисправность в	напряжение на выходе от сутствует, необходимо проверить каждый каскад в отдельности, найти неисправность и устранить ее Если нет генератора, то на вход усилителя (конт. «Ь, «2») можно подать напряжение частоты 50 Гц от цепи накала через делитель Проверить эле-
	одной из фа-	менты фази-
	зирующнх це-	руюших цепей
	пей	и исправность
	Неисправность в	монтажа Проверить цепь
	цепи положи-	положитель-
	тельной обрат-	ной обратной
	ной связи	связи (элемек-
	Неисправность в	ты поз. 32, 33, 2. 1, 75) Проверить рабо-
	выходном уси-	ту выходного
	лнтеле	усилителя:
4-Ш		а) измерить режимы ламп (поз. 92, 117, 118) (они должны соответствовать указанным в приложении 1),Если необходимо, заменить соответствующую лампу:	25

Наименование неисправности, внешнее проявление и дополнительные признаки

Вероятная причина ненспрявностн

Метод устранения

Примечание

б) проверить прохождение сигнала в усилителе покас-

кадно, найти неисправность н устранить ее

Примечание. Таблица режимов ламп н транзисторов приведена в приложении I.

11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

11.1. Для доступа к блоку переменных конденсаторов, множителю, аттенюатору и другим узлам, укрепленным на передней панели, снимите переднюю панель.
11.2. При длительной эксплуатации возможен уход параметров генератора из-за старения ламп, термистора, радиоэлементов и выхода их из строя.

В этом случае следует проверить режимы ламп и транзисторов, данные в приложении 1.

Для подстройки коэффициента гармоник (Кг) без вскрытия генератора на задней стенке выведен под шлиц резистор поз. 183 «ПОДСТРОЙКА КОЭФФ. ГАРМОНИК».

Если неисправна лампа генератора (поз. 71) и лампы стабилизатора (поз. 173), то они заменяются однотипными, при этом подстройки не требуется.

При выходе из строя ламп (поз. 37, 57) они заменяются однотипными лампами и, в случае необходимости, производится регулировка нелинейных искажений при помощи резистора (поз. 44) и уточнение градуировки шкалы «ЧАСТОТА Hz». Если вышли из строя лампы (поз. 92, 117, 118), то необходимо произвести регулировку нелинейных искажений потенциометрами (поз. 90. 97, 183. 186) и конденсатором (поз. 112).

11.3. Уточнение градуировки шкалы «ЧАСТОТА Hz» производите потенциометрами (поз. 1. 7, 8, 11, 12, 15, 16, 19), которые пропорционально сдвигают все частоты каждого под-

диапазона, и полупеременным конденсатором (поз. 23), который сдвигает верхние частоты всех поддиапазонов и изменяет частотную характеристику.

11.4. Регулировку показаний индикатора выходного уровня производите потенциометрами (поз. 129, 131).
11.5. При выходе из строя термистора (поз. 43) его необходимо заменить аналогичным. При этом необходима проверка по минимальным нелинейным искажениям задающего генератора. Коэффициент гармоник на выходе задающего генератора при = 6—8 В (контакты 5. 2) на частоте 1000 Гц не должен превышать 0,15%. Измерение проводите по методике п. 12.5.3.

После смены термистора регулировка выходного напряжения осуществляется потенциометром (поз. 44).

12. УКАЗАНИЯ ПО ПОВЕРКЕ

12.1 ОБЪЕМ И ПЕРИОДИЧНОСТЬ КОНТРОЛЬНОПРОФИЛАКТИЧЕСКИХ РАБОТ

Контрольно-профилактические работы проводятся с целью обеспечения работоспособности генератора в период эксплуатации.

Проверка параметров генератора, внешний осмотр (проверка креплений, органов управления и регулировки, плавности их действия и четкости фиксаций) проводятся не реже 1 раза в год (см. табл.5).

Таблица 3

122. ПОВЕРЯЕМЫЕ ПАРАМЕТРЫ

Поверяемый параметр	Данные по ТУ	Примечание
Коэффициент нелинейных искажений:
а) на весиммстрпч-	0.5% в диапазоне	Раых = 4 Вт
ном выходе	свыше 200 Гц до 20 кГц, 1% п диапазоне свыше 20 до 50 кГц и 20-200 Гц, 2% в диапазоне свыше 50 до 200 кГц	/?п ^в 600 Ом
б) па симметрии-	В пределах допуска	Т⁵в ы х ⁼ 4 Вт
ном выходе	по частотной характеристике в диапазоне частот 20 Ги — 200 кГц	Rn - 5,50, 600 и 5000 Ом

Поверяемый параметр

Данные по ТУ

Примечание

Погрешность градуировки генератора по частоте

± (0.01Г + 0,5) Гц в диапазоне 200—20000 Гц (II и III поддиапазо-^НЬ± (O.02F + 0,5) Ги в диапазоне 20—200 кГц (IV поддиапазон),

20—200 Гц (I поддиапазон)

Погрешность ослабления аттен юато-^ра *

Поверка неравномерности частотной характеристики генератора

Погрешность инди-‘ катора выходного

уровня

±0,5 дБ для затуханий от 10 до 70 дБ

±1 дБ для затуханий свыше 70 до 100 дБ

±5% в диапазоне 20- 20000 Ги

±8% в диапазоне свыше 20 до 200 кГц ±2,5% в диапазоне 20 Гц — 20 кГц

±4% в диапазоне свыше 20 до 200 кГц

Яп - 600 Ом ± 1%

Таблица 6

12.3. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА (КИА)

Наименование КИА	Тип	Используемые параметры КИА	Погрешность	Примечание
Электронно-счет ный частотомер	ЧЗ-9А	10 Гц — 10 мГц	1 • ю-⁷ ± ± 1 ед. сч.
Измеритель нелинейных искажений	С6-1А	20 Гц — 20 кГц	5% + 0,05% Кг
Микровольтметр	ВБ-1	150 кГц — 26 мГц	12%
Ламповый вольтметр	ВЗ-ЗЗ	300 цВ —300 В	1%
Статический вольтметр	С-50	0—70 В 20 Гц — 20 мГц	1%
Вольтмиллиампер-метр	Ф563	3 мВ —300 В 40 Гц — 20 кГц	0,5%

Примечание. Допускается использование любой другой аппаратуры, обеспечивающей измерение параметров поверяемого генератора с требуемой точностью.

12.4. УСЛОВИЯ ПОВЕРКИ ПАРАМЕТРОВ

Параметры генератора поверяются в нормальных условиях: температура окружающей среды 293±5°К ( + 20±5°С);

атмосферное давление 100±4 кН/м² (750±30 мм рт. ст.); относительная влажность 65± 15%;

питание сети 220±4,4 В, частотой 50±0,5 Гц.

Рабочие условия указаны в п. 1.3 раздела «Назначение».

12.5. ПОВЕРКА

12.5.1. Поверка погрешности установки частоты генератора по шкале частот производится методом непосредственного измерения частоты генератора электронно-счетным частотомером, например ЧЗ-9А.

Определение погрешности установки частоты по шкале частот производится не менее чем в трех точках каждого поддиапазона при подходе к каждой точке слева и справа.

12.5.2. Погрешность коэффициента деления аттенюатора проверяется с помощью одного из двух способов, указанных ниже.

Проверка производится на частотах 1000 и 200000 Гц следующим образом:

а) Проверка производится (по схеме рис. 4) при включенной внутренней нагрузке генератора. При этом переключатель «ОСЛАБЛЕНИЕ dB» — в положении «0», переключатель «ВНЕШ. НАГРУЗКА Q» — в положении «АТТ.», тумблер «ВНУТР. 600 Q» — в положении «ВКЛ.». С выхода генератора подается напряжение 49 В и устанавливается по вольтметру ВЗ-ЗЗ. При введении ослабления аттенюатора погрешность определяется путем непосредственного измерения выходного напряжения на выходе генератора прибором ВЗ-ЗЗ.

Рис. 4. Схема электрическая структурная поверки погрешности коэффициента деления аттенюатора непосредственно

б) При помощи образцового делителя напряжения (аттенюатор) (рис. 5) с выходным сопротивлением 600 Ом и лампового вольтметра класса не ниже 2,5.

Рис. 5. Схема электрическая структурная проверки погрешности коэффициента деления аттенюатора с помощью замещения

По собственному вольтметру генератора устанавливается напряжение, не превышающее допустимое для образцового аттенюатора. Образцовый аттенюатор включен на полное затухание 100 дБ. Переключатель «ОСЛАБЛЕНИЕ dB» — в положении «0», переключатель «ВНЕШ. НАГРУЗКА Й» — в положении «АТТ.». Внутренняя нагрузка генератора включена. Проверка производится поочередным увеличением затухания аттенюатора генератора и уменьшением затухания ооразцового аттенюатора.

12.5.3. Коэффициент гармоник (Кг) на несимметричном выходе поверяется измерителем нелинейных искажений С6-1А ла частотах 20. 100, 200 Гц (I поддиапазон), 200, 1000, 2000 Гц (II поддиапазон), 2000, 10000, 20000 Гц (III поддиапазон), 20000 Гц (IV поддиапазон).

Переключатель «ВНЕШ. НАГРУЗКА Й» — в положении «АТТ.», тумблер «ВНУТР. 600 й» — в положении «ВКЛ.», переключатель «ОСЛАБЛЕНИЕ dB» — в положении «0». На частоте 1000 Гц по вольтметру генератора устанавливается напряжение 49 В и измеряется коэффициент гармоник. Затем устанавливаются последовательно другие частоты и измеряется коэффициент гармоник на этих частотах.

На частотах 150000, 200000 Гц коэффициент нелинейных искажений поверяется по схеме рис. 6.

Рис. 6. Схема электрическая структурная проверки коэффициента нелинейных искажений

По вольтметру генератора устанавливается напряжение 49 В на частоте 100 кГц, и переключатель «ОСЛАБЛЕНИЕ НВ» — в положении «40». Коэффициент нелинейных искажений (Кг) определяется по формуле:

100%,

(3)

где U\, Uz, U₃ напряжения 1-й, 2-й и 3-ей гармоник. Поверка Кг на симметричном выходе производится на тех же частотах по следующей схеме рис. 7.

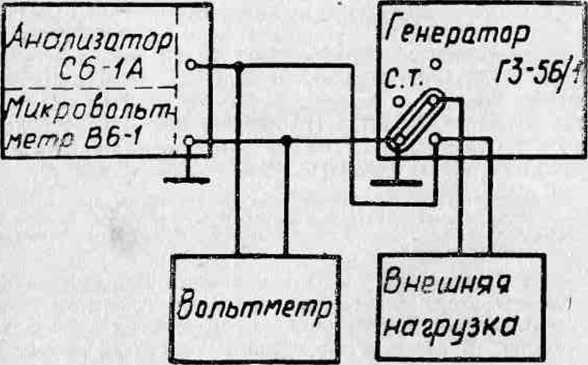

Рис. 7. Схема электрическая структурная поверки Кг на внешних нагрузках-

На частоте 1000 Гц и подключенной согласованной внешней нагрузке 600 Ом по внешнему вольтметру или вольтметру С6-1А выставляется выходное напряжение 49 В, при этом переключатель «ВНЕШ. НАГРУЗКА Q» — в положении «5, 50, 600, 5000», переключатель «ОСЛАБЛЕНИЕ dB» — в положении «0», тумблер «ВНУТР. 600 Q» — в положении «ВЫКЛ.». На частотах 1, II и III поддиапазонов, Кг измеряется С6-1А, а на частотах 150 и 200 кГц — В6-1, причем внешняя нагрузка 5 кОм при измерении Кг должна быть подсоединена непосредственно к выходным клеммам генератора.

При измерении Кг микровольтметром В6-1 напряжение на входе В6-1, снимаемое с части нагрузки, не должно превышать 1 В.

Уменьшение напряжения до 1 В производится потенциометром «РЕГ. ВЫХОДА».

Примечание. При измерении Кг на нагрузке 5 кОм в диапазоне частот 20—200 кГц (IV поддиапазон) по схеме (рис. 7) внешний вольтметр после выставления выходного напряжения необходимо отключить.

12.5.4. Поверка неравномерности частотной характеристики на несимметричном выходе производится вольтметром класса не ниже 1,5 следующим образом: на частоте 1000 Гц установите по образцовому вольтметру напряжение 49 В. По шкале частот генератора последовательно устанавливают частоты 20, 100, 200 Гц (I поддиапазон), 200, 1000, 2000 Гц (II поддиапазон), 2000, 10000, 20000 Гц (III поддиапазон), 20, 100, 200 кГц (IV поддиапазон) и по шкале образцового вольтметра отсчитывается новое значение напряжения. При этом переключатель «ВНЕШ. НАГРУЗКА Q» — в положении «АТТ », тумблер «ВНУТР. 600 Q» — в положении «ВКЛ.», переключатель «ОСЛАБЛЕНИЕ dB> — в положении «0».

'I

Примечание. При измерении частотной характеристики на нагрузке 5 Ом (симметричный выход) необходимо пользоваться соединительными проводами длиной не более 40 см и диаметром 0,75—1,0 мм (применение кабеля недопустимо).

12.5.5. Поверка погрешности установки выходного напряжения генератора производится методом сравнения показания вольтметра генератора с показаниями образцового вольтметра. В качестве образцового вольтметра используется прибор класса не менее 0,5, например Ф563. Поверка производится не менее чем в трех отметках каждой шкалы на частоте 1000 Гц. При этом переключатель «ВНЕШ. НАГРУЗКА Q» — в положении «АТТ.», тумблер «ВНУТР. 600 Q» — в положении «ВКЛ.».

13. ПРАВИЛА ХРАНЕНИЯ

Генераторы должны храниться в следующих условиях:

а) температура окружающего воздуха от 283 до 308^?К (от +10 до +35⁶С);

б) относительная влажность при температуре 293° К (+20°С) до 80%.

В помещении для хранения не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.

Генераторы, поступающие на склад потребителя и предназначенные для эксплуатации ранее шести месяцев со дня поступления, могут храниться в упакованном виде.

Генераторы, прибывшие Для длительного хранения (продолжительностью более шести месяцев), содержатся освобожденными от транспортной упаковки или в транспортной упаковке в условиях, указанных выше.

14. ТРАНСПОРТИРОВАНИЕ

Транспортирование генератора производится только в транспортной таре. Генераторы в транспортной таре при погрузке и разгрузке на транспортные средства не кантовать, не бросать.

При транспортировании упакованные генераторы должны быть надежно закреплены на транспортных средствах. Транспортировка возможна всеми видами транспорта, за исключением авиационных в негерметизированных отсеках.

Таблица режимов ламп и транзисторов

№ позиции по схеме	Тип лампы н транзистора	Напряжение, В
№ позиции по схеме	Тип лампы н транзистора	анод	экран, сетка	смещение	катод	коллектор	эмиттер	база
37	6Ж32П	200	62	— 1,5	1.5	—	—
57	6Ж9П-Е	130	80	- 0,2	0,2	—	*-	г-
71	6Н6П	225	—	- 3,0	110,0	—	—
92	6Н1П	150/165	—	- 1.0	40,0	—	—	—
117	6П36С	250	200	—15,0	130,0	—	—	**
118	6П36С	130	140	-14,0	—	—	—	—
155	П216Д	—	—	—	—	13	6,6	6,3
156	П213Б	—	—	—	—	13,0	6,6	6,8

Примечания: I. Режимы, указанные в таблице, ориентировочны и могут колебаться в пределах, допустимых для данного типа ламп.

2. Анодные и экранные напряжения измерены между корпусом и соответствующим электродом при положении переключателя «МНОЖИТЕЛЬ» в положении «ХЮ».

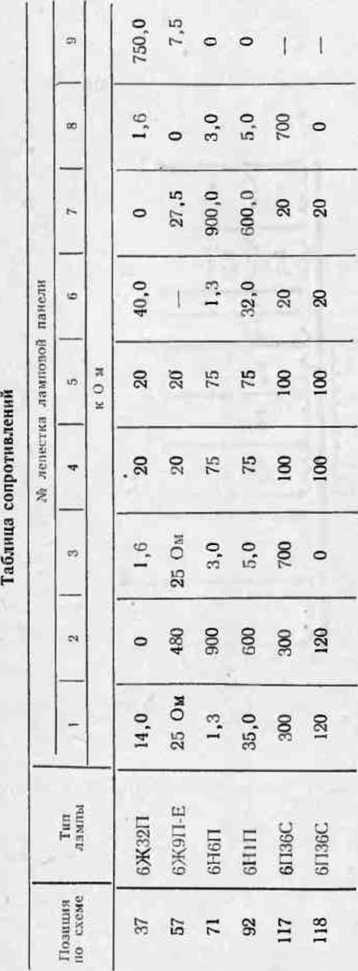

ПРИЛОЖЕНИЕ 2

>4	□
s.	*5 0	3
о	E	я
		<u
>»	ffi	у* U
s	\|	a
£		о
CJ	A	F-
2	Ci	X О
e	<
t-<u	&	<=:
	я	m
5	& (X	« e;
x	{—	E(

& c- !
0	X 1
m n	X ft 1 ⁰²
о с.	1 -
с	л Ш <х
к	Sx
—	Ош

НАМОТОЧНЫЕ ДАННЫЕ ТРАНСФОРМАТОРОВ

Рис. 1. Схема электрическая принципиальная трансформатора согласующего высокочастотного тороидального

Магпнтопровод тороидальный, внутренний диаметр 25 мм, наружный диаметр 39 мм, марка стали ФМ-2000.

Таблица намоточных данных

Номер об мотки	Наименование обмотки (секции)	« 5 9 в и О ч V X 5^е	Номера выводов секции	э 0 В t~ s х а х Ж ГТ £	Провод обмотки		Отвод
Номер об мотки	Наименование обмотки (секции)	« 5 9 в и О ч V X 5^е	Номера выводов секции	э 0 В t~ s х а х Ж ГТ £	марка	диаметр, мм	Отвод
I	Первичная	1	1-2	100	ПЭВ-2	0,20	__
	1-я секция (Il'j)	2	5-7	5	ПЭВ-2	0,55	—
11	1-я секция (Ilj)	2	5-7	5	ПЭВ-2	0,55	—
	2-я секция (П₂)	—	4-6,6-8	15x2	ПЭВ-2	0,35	—
	3-я секция (Из)	—	3-4,8-9	36X2	ПЭВ-2	0,20	—
III	Повышающая	1	10-11-12	200	ПЭВ-2	0,15	145

Рис. 2. Схема электрическая принципиальная трансформатора согласующего низкочастотного тороидаль ного

Магпитопровод тороидальный, внутренний диаметр 50 мм, наружный диаметр 78 мм, марка стали ЭЗЗО, лента 0,35 X 40 мм.

	д			•—в	Номер обмотки
£ ___⁶⁰£ и	-ч "О о н	СО н о ТЗ	а о •о «	□ о тз аз	о gL- о и
			м	X		X
•ч £ п го б Й »	п о ж g S .0»	х п о Л S ю	Я секция 111	л X 63 X	менованис ки (секции)
ю	to	to	со	-	Число	секций

I	1 СП	СП	-J	1	НО! выв сек
	ср	00 1			а С	\| -
О 1	1	00 1	1	го	Ж >4 <9 Х-О -о
1		Ср	00		О ■“
	о		00
					а
со	СО			оо	п 2	£
5	to ОО	к	-Й-оз	о О	82“ с ж ь СО О
					X^м
д		□	ДЗ
ф	Ф	ф	ф	ф
ОТ	ОТ	от	ОТ го	от	ы	■g
го	ГО	to	ОТ го	го	тэ X	о
					ы	*
						о
						оч
0,20	о го *4	О сл	0,80	О ’го -4	— П X S Н и	i я я

ПРИЛОЖЕНИЕ 1

Затухание, dB

Таблица действительной

Точки шкалы

опюситсльной погрешности выходного напряжения (при введении затухания аттенюатора), %

вольтметра		0	10	20	30	40	50	60	70	й	ио	100
	10	7.9	13,8	13,8	13,8	13.8	13,8	13,8	' V I 13,8	19,5	19,5	19,5
	10	12,6	18,5	18,5	18,5	18,5	18,5 ‘	18,5	18,5	24,2	24,2	24.2
СО	15	5,3	11.2	11,2	И.2	II.2	11,2	11.2	11,2	17	17	17
8	15	4.8	14,3	14,3	14,3	14,3	14.3	14,3	14,3	20	20	20
га \|2 га X	20	4 6,3	9,9 12,2	9.9 12.2	9,9 12,2	9.9 12,2	9,9 12,2	9.9 12,2	9,9 12,2	15,6 18	15.G 18	15,6 18
а	25	3.2	9,1	9,1	9,1	9.1	9.1	9.1	9.1	15	15	15
	25	5	10,9	10,9	10,9	10,9	10,9	10,9	10*9	16,6	16,6	1’6,6
	30	2,6 4,2	8,5 Ю,1	8,5 Ю.1	8,5 10,1	8,5 10,1	8,5 10.1	8,5 10.1	8,5 10,1	14,2 16	14,2 16	14,2 16
	10	15,8	21,7	21,7	21,7	21,7	21,7	21,7	21,7	27,4	27,4	27,4
	10	25,3	31,2	31,2	31,2	31,2	31,2	31,2	31,2	37	37	37
со	20	7,9	13,8	13,8	13,8	13,8	13,8	13,8	13,8	19,5	19.5	19,5
g	20	12,6	18,5	18,5	18,5	18,5	18,5	18,5	18,5	24,2	24,2	24,2
СО п	30	5,3	11,2	11.2	И,2	11.2	11.2	11.2	11.2	17	17	17
«0 X	30	8,4	14,3	14,3	14.3	14,3	14,3	14,3	14,3	18	20 '	20
3	40	4	9,9	9,9	9.9	9,9	9.9	9,9	9,9	15,6	15,6	15,6
	40	6,3	12,2	12,2	12,2	12,2	12,2	12,2	12,2	17" 9	17,9	17,9
	49	3,2	9.1	9,1	9.1	9,1	9.1	9.1	9,1	14,8	14,8	14,8
	49	5,2	П.1	11,1	’1,1	11.1	Н.1	11.1	11.1	16,8	16,8	16,8

указана

погрешность для

диапазона

частот 20—20.000 Гц, в знаменателе

Примечай и е. В числителе £ для диапазона 20—200 кГц.

Перечень элементов схемы электрической принципиальной ГЗ-56/1

Позиционное обозначение	Наименование	* S X =	Примечание
1	Резистор СПЗ-9а-10-680 кОм-30%	1
2	Резистор МГП-0,5-4,3 мОм ±0,5%	1
3	Резистор МГП-0,5-3 мОм±0,5%	1
4	Переключатель П2К	1
5	Резистор МГП-0,5-3 мОм±0,5%	1
6	Резистор МГП-0,5-4,3 м0м±0,5%	1
7	Резистор СПЗ-9а-10-680 кОм-30%	1
8	Резистор СПЗ-9а-10-68 кОм-20%	1
9	Резистор МГП-0,5-750 кОм±0,5%	1
10	Резистор МГП-0,5-750 кОм±0,5%	1
11	Резистор СПЗ-9а-10-68 кОм-20%	1
12	Резистор СПЗ-9а-10-6,8 кОм-20 %	1
13	Резистор Б Л Па-0.25-73,2 кОм ±0.5%-А	1
14	Резистор Б Л Па-0,25-73,2 кОм ±0,5%-А	1
15	Резистор СПЗ-9а-10-6,8 кОм-20%	1
16	Резистор СПЗ-9а-10-1 кОм-20%	1
17	Резистор БЛПа-0,25-7,32 кОм±0,5%-А	1
18	Резистор БЛПа-0,25-7,32 кОм±0,5%-А	1
19	Резистор СПЗ-9а Г0-1 кОм-20%	I
20			•
21
22
23	Конденсатор подстроечный 6-35 пФ	1
24	Конденсатор КСО-1-250-В-75 пФ±5%	1
25
26*	Конденсатор КТ-2-М47-5Д пФ±20%-3	1	Подбирается 3,3—6,8 пФ
27		*
28	Блок переменных конденсаторов 30—1050 пФ	1

Позиционное обозначение	Наименование	Количество	Примечание
29	Конденсатор KT-2-M47-5.I пФ±20%-3	1	Подбирается от 0 до 6,2 пФ
30	Конденсатор К50-ЗБ-300-50 мкФ	1
31	Резистор МЛТ-0.5-300 кОм±5%	1
32	Резистор МЛТ-0,5-300 Ом±Ю%	1
33	Конденсатор K50-6-25-I00 мкФ	1
34	Конденсатор КСО-5-500-Б-6800 пФ±10%	1
35	Резистор МЛТ-0,5-24 кОм±5%	1
36	Резистор МЛТ-0,5-2 кОм±5%	1
37	Лампа 6Ж32П	1
38	Резистор МЛТ-0.5-2,4 кОм ±10%	1
39	Резистор МЛ Т-0.5-30 кОм ±5%	1
40	Резистор МЛТ 2-51 кОм±5%	1
41	Резистор МЛ Т-0,5-18 кОм ±5%	1
42	Резистор МЛ Т-0,5-1 кОм ±10%	1
43	Термистор ТПМ 2/0,5 А	1
44	Резистор СПЗ-9а-10-2,2 кОм ±20%	1
45	Конденсатор К50-ЗБ-300-50 мкФ	1
46	Резистор МЛТ-1-8,2 м0м±10%	1
47	Конденсатор КБГ-И-400В-0,03 мкФ±10%	1
48	Конденсатор КТ-1-ПЗЗ-10 пФ±5%-3	1
49	Резистор МЛ Т-0,5-1 кОм ±10%	1
50	Конденсатор МБГП-2-600-А-0.1 мкФ-П	1
51	Р зистор МЛТ-0,5-510 кОм±Ю%	1
52	Конденсатор КСО-5-500 Б 6800 пФ±10%	1
53	Резистор МЛ Т-2-15 кОм ±5%	1
54	Резистор Cl-4-0.25-27 Ом±5%	1
55	Резне гор МЛТ-0,5-! кОм ±10%	1
56
57	Лампа 6Ж9П-Е	1
58	Резистор МЛ Т-2-39 кОм ±5%	1

h = ; г» — X — о =о S Со?г	Наименование	. о ₌ а	Примечание
59	Резистор МЛ Т-1-11 кОм± 5%	1
60	Резистор МЛТ-2-39 кОм±5%	1
61	Конденсатор КТ-1-ПЗЗ-ЗО пФ±5%-3	1
62	Резистор МЛТ-0,5-1,6 кОм±Ю%	1
63	Резистор МЛТ-1-8,2 мОм±Ю%	1
64	Конденсатор КБГ-И-400-0,03 .мкФ ±10%	1
65	Конденсатор МБГП-2-600-А-0.1 мкФ-11	1
66	Резистор МЛТ-0,5-1 мОм±10%	1
67	Резистор МЛТ-0,5-1 кОм±Ю%	1
68	Резистор I ПЭВ-10-680 Ом 10%	1
69	Конденсатор КСО-5-500 Б-6800 пФ±10%	1
70	Резистор МЛТ-0,5-100 Ом±Ю%	1
71	Лампа 6Н6П	1
72	Конденсатор К50-ЗБ-300-50 мкФ	1
73	Резистор МЛТ-0,25-51 Ом±Ю%	1
74	Резистор МЛТ-0^5-51 Ом±Ю%	1
75	Конденсатор K50-6-I60-10 мкФ	1
76	Резистор I ПЭВ-10-3 кОм 10%	1
77	Резистор МЛ Т-0,5-300 кОм ±5%	1
78	Резистор МЛТ-0,5-120 кОм±5%	1
79	Резистор 1СП-Ы-А-22 кОм ±20%-ОС-3-20	1
80

82
83
84
85	Конденсатор МБМ-160 1,0 мкФ-II	1
86	Резистор МЛТ-0,5-510 кОм ±10%	1
87	Конденсатор МБГО-2-160-10 мкФ-II	1
88	Конденсатор К50-ЗБ-300-50 мкФ	1
89	Резистор МЛТ-0,5-22 кОм±10%	1

«I

Iih	Нзименозанне	г	Примечание
90	Резистор СПЗ-6-8-2,2 кОм±20% кривая 1	1	Допускается кривая 2
91	Резистор МЛТ-0,5*3,9 кОм±Ю%	1
92	Лампа 6Н1П	1
93	Резистор МЛ Т-0,5-510 кОм ±10%	1
94	Резистор МЛ Т-0,5-100 Ом ±10%	1
95	Резистор МЛТ-0,5-160 к0м±10%	1
96	Резистор МЛТ-0,5-3,6 кОм±Ю%	1
97	Резистор СПЗ-6-8-1 кОм ±20% • кривая 1	1	Допускается кривая 2
98	Резистор МЛТ-0,5-1 кОм±Ю%	1
99	Резистор МЛТ-2-15 кОм±Ю%	1
100	Резистор МЛТ-0,5-10 кОм±10%	1
101	Конденсатор МБГО-2-160-Ю мкФ-11	1
102	Конденсатор МБГО-2-ЗОО-10 мкФ-I I	1
ЮЗ	Конденсатор МБ ГО-2-160-2 .мкФ-II	1
104	Резистор МЛТ-0,5-15 кОм±10%	1
105	Резистор МЛТ-0,5-510 кОм ±10%	1
106	Резистор СПЗ-6-8-330 кОм±20% кривая 1	1	Допускается кривая 2
107*	Резистор МЛТ-0,5-270 кОм±Ю%	1	Подбирается от 240 до 270 кОм
108	Конденсатор МБМ-250-0,25 мкФ-II	1
109	Резистор МЛТ-0,5-10 кОм±Ю%	1
110	Резистор МЛТ-0,5-1 кОм±!0%	1
111	Конденсатор К50-6-50-50 мкФ	1
112	Конденсатор 4-27 пФ	1
ИЗ	Резистор МЛТ-0,5-100 кОм±Ю%	1
114	Резистор МЛТ-0,5-22 кОм±Ю%	1
115	Резистор МЛТ-0,5-1 кОм±Ю%	1
116	Конденсатор КСО-5-500В-6200 ±20%	1	По мере надобности
117	Лэмпа 6П36С	1

х А и*= 5 ⁼ о = etv	Наименование	Количество	Примечание __л
118	Лампа 6П36С	1
119	Резистор МЛТ-2-12 кОм ±10%	1
120	Резистор МЛТ-2-18 кОм±10%	1
121	Конденсатор МБГО-2-ЗОО-Ю мкФ-П	1
122
123
124
125	Конденсатор К50-ЗБ-300-50 мкФ	1
126	Конденсатор МБ ГО -2-160-30 мкФ-11	1
127
128	Конденсатор К50-ЗБ-300-50 мкФ	1
129	Резистор СПЗ-6,8-2,2 кОм ±20% кривая 1	1	Допускается кривая 2
130	Резистор БЛПа-0,25-6,8 кО.м±1%-А	1
131	Резистор СПЗ-б-8-2,2 кОм ±20% кривая 1	1	Допускается кривая 2
132*	Конденсатор КТ-2-М47-22 пФ±10%-3	1	Подбирается 15—24 пФ
133	Резистор БЛПа-0,25-6,8 кОм±1%-А	1
134	Диод полупроводниковый Д220	1
135	Резистор Б Л Па-0,25-2 кОм±1%-А	1
136	Резистор МЛТ-0.5-15 кОм ±5%	1
137	Резистор БЛПа-0,25-6,8 кОм±1%-А	1
138	Диод полупроводниковый Д220	1
139	Резистор БЛПа-0.25-2 к0м±1%	1
140	Резистор МЛ Т-0.5-36 кОм±5%	1
141*	Конденсатор KT-2-M47-5J пФ±10%-3	1	Подбирается 0-9,1 пФ
142	Микроамперметр М93 0-200 мкА кл. 1,5	1	/?пк ^в 200 Ом
143
144	Тумблер ТЗ	1
145	Реле РСЧ-52 РС4.523.213 П2	1

Позиционное обозначение	Наименование	Количество	Примечание
146	Трансформатор ВЧ согласующий	1
147	Трансформатор НЧ согласующий	1
148	Переключатель 5П6Н-К8111	1
149
150	Аттенюатор	1
151	Щиток	1
152
153
154
155	Транзистор П216Д	1
156	Транзистор П213Б	1
157	Резистор МЛТ-0,5-390 Ом±5%	1
158	Потенциометр ПП2-П-1 кОм±10%	1
159	Диод полупроводниковый Д814А	1
460	Терморезистор ММТ-4а-1,8 кОм	1
161	Конденсатор К50-ЗБ-25-1000 мкФ	1
162	Конденсатор К50-ЗБ-25-1000 мкФ	1
163	Диод полупроводниковый Д229А	4
164	Трансформатор ТН55-127/220-50	1
165	Лампа накаливания МН 13,5-0,16	1
166	Предохранитель ПМ-3	1
167	Тумблер ТЗ	1
168
169
170	Трансформатор ТА201-127/220-50	1
171	Диод полупроводниковый Д226Б	4
172	Тумблер ТЗ	1	1
173	Стабилизатор Я5-38А	1
174	Конденсатор К50-ЗБ-450-10 мкФ	1
175
176	Резистор МЛТ-2-27 кОм±Ю%	1

ё1&	Наименование	Количество	Примечание
177 178 179	Стабилитрон СГ202Б	1
180	Резистор МЛТ-2-15 кОм±Ю%	1
181	Резистор МЛТ-2-15 к0м±10%	1
182	Резистор МЛТ-0,5-39 кОм±Ю%	1
183	Резистор СПЗ-6-8-68 кОм±20% кривая 1	1	Допускается кривая 2
184 185	Конденсатор К50-ЗБ-450-10 мкФ	1
186	Резистор СПЗ-6-8-68 кОм±20% кривая 1	1	Допускается кривая 2
187	Конденсатор К50-6-160-10 мкФ	1
188	Конденсатор КБГ-МП-3-1000 В-2х ХОД мкФ±10%	2
189 190	Индуктивность 2 мГ	1
191	Индуктивность 2 мГ	1
192 193 194 195 196 197 198 199	Конденсатор КБГ-МП-3-1000 В-2Х ХО,1 мкФ±10%	2

• См. в приложении 5 графу «Примечание».

Перечень элементов схемы электрической принципиальной аттенюатора

* « ± £ к *» 1«8х	Наименование	Количество	Примечание
1	Резистор ДПН 598 Ом ±0,2%	1
2	Резистор БИГ-0,75-1,3 кОм ±0,5% Б	1
3	Резистор БИГ 0,5-4,1 кОм±0,5% Б	1
4	Переключатель	1
5	Резистор БИГ-0,75-278 Ом ±0.5% Б	1
6	Резистор БИГ-0,5-13 кОм±0.5% А	1
7	Резистор БИГ 0,5-66,7 Ом±0,5% А	1
8	Резистор БИГ-0,75-41 кОм±0,5% Б	1
9	Резистор БИГ-0,5-19,6 Ом ±0.5% А	1
10	Резистор БИГ-0,5-6,06 Ом±0,5% А	1
11	Резистор БИГ-0,5-3,8 Ом±0,2% А	1
12	Конденсатор КБГ И 200 В 0,03 мкФ±10%	1
13	Резистор БИГ-0,25-598 Ом±0,2% А	1
14	Резистор БИГ-0,25-598 Ом±0,2% А	1
15	Резистор БИГ-0,5-3,8 Ом±0,2% А	1
16	Резистор БИГ-0.25-598 Ом±0,2% А	1
17*	Конденсатор КТ-2-М47-3.9 пФ±20%-3	1	Подбирается от 0 до 6,8 пФ

; „и*" _>г Л' .

г ' 1 3 чС ID 0,1 U3 Ч 3 Ю 10

1И ng М 70 60 50 1<0 30 20 10 о ей

.пределы шкалы Вольтметра"

„ОСЛАБЛЕНИЕ d0\

_гт----------^Х--7у

Схема электрическая принципиальная аттенюатора

Поз. 17 подбирают при регулировании.

Перечень элементов схемы электрической принципиальной стабилизатора амплитуды Я5-38А

су

Наименование

Примечание

К1

СЕ С2

СЗ, С4

С5

Л1

У/

У2. УЗ

Резистор ОМЛТ-1 100 кОм ±10%

Конденсатор K30-3-250-100

Конденсатор К50-3-250-50

Конденсатор К50-3-450-20

Прибор электровакуумный 6СЗЗС

Усилитель стабилизатора Я5-49А

Блок вентильный Я5-131/1

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ~

СТАБИЛИЗАТОРА АМПЛИТУДЫ Я5-38А

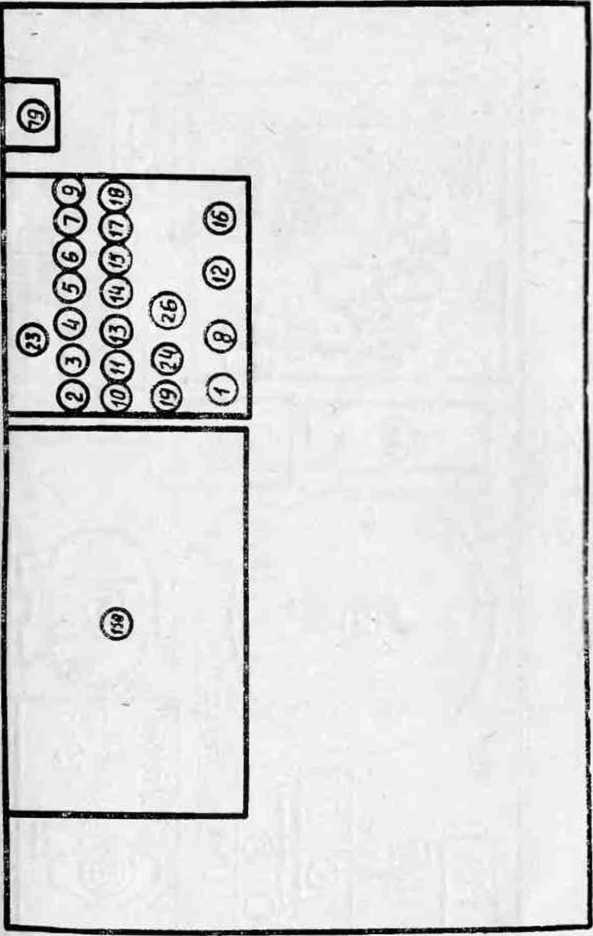

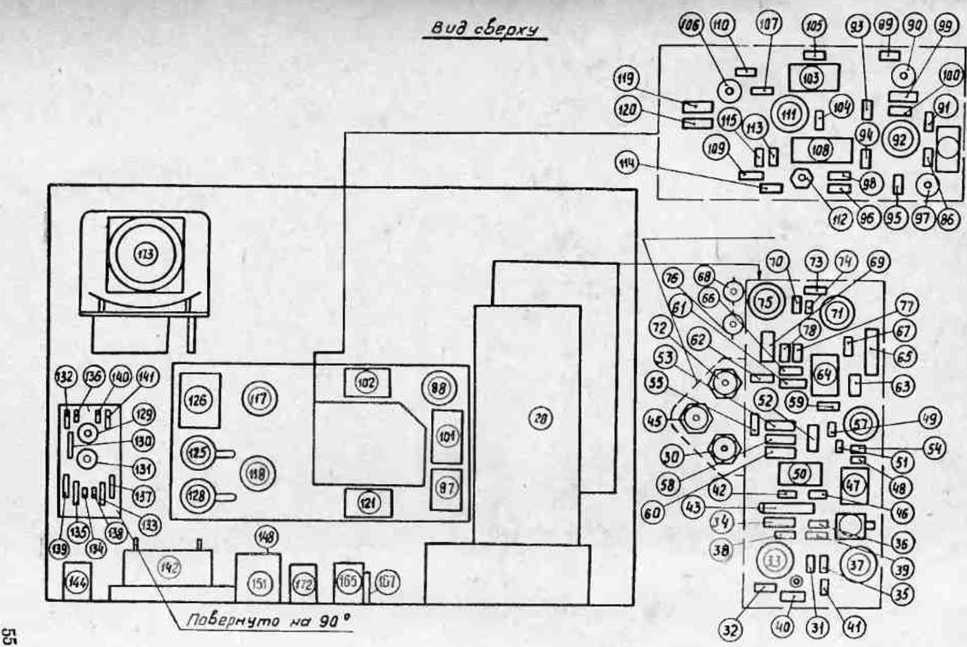

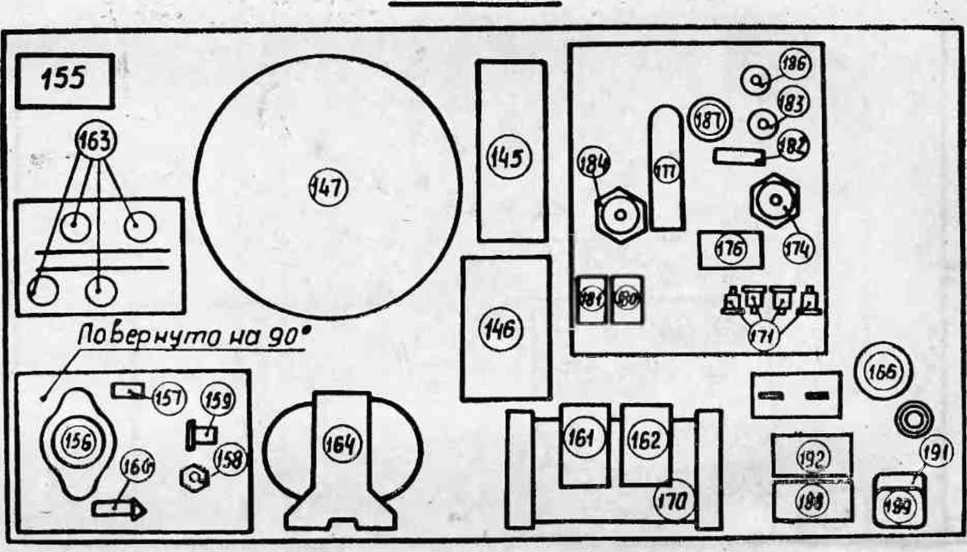

СХЕМА ЭЛЕКТРИЧЕСКАЯ РАСПОЛОЖЕНИЯ ЭЛЕМЕНТОВ ГЕНЕРАТОРА ГЗ-56/1 (внл. снизу)

Q ид сзади

Техническая поддержка

Руководство по эксплуатации «ГЕНЕРАТОР СИГНАЛОВ НИЗКОЧАСТОТНЫЙ ГЗ-56/1» (Код не указан!)

Руководство по эксплуатации

ГЕНЕРАТОР СИГНАЛОВ НИЗКОЧАСТОТНЫЙ ГЗ-56/1

Код не указан!

916 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Руководство по эксплуатации «ГЕНЕРАТОР СИГНАЛОВ НИЗКОЧАСТОТНЫЙ ГЗ-56/1» (Код не указан!)

Руководство по эксплуатации

ГЕНЕРАТОР СИГНАЛОВ НИЗКОЧАСТОТНЫЙ ГЗ-56/1

Код не указан!

916 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

916 Кб
1 файл
