Методика поверки «Тестеры электроустановок Benning it 120B, Benning it 130» (ИЦРМ-МП-113-19)

«ИЦРМ»

м.п. ««^?»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

ИЦРМ-МП-113-19 г. Москва 2019

Настоящая методика предусматривает методы и средства проведения первичной и периодической поверок тестеров электроустановок BENNING IT 120 В, BENNING IT 130, изготавливаемых компанией «Benning Elektrotechnik und Elektronik GmbH & Co. KG», Германия.

Тестеры электроустановок BENNING IT 120 В, BENNING IT 130 (далее по тексту -тестеры или приборы) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; частоты; электрического сопротивления постоянному току; сопротивления изоляции; сопротивления заземления; полного сопротивления петли «фаза-нуль» и «фаза-фаза»; параметров устройств защитного отключения (УЗО); напряжения прикосновения.

Интервал между поверками (межповерочный интервал) - 2 года.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ и имеющие квалификационную группу по технике безопасности не ниже III.

Все средства измерений, участвующие в поверке должны быть надежно заземлены.

При проведении поверки должны соблюдаться следующие условия:

• •    температура окружающего воздуха от +18 до +28 °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

7.1    Метрологические характеристики, подлежащие определению.

Определению подлежат погрешности измерений, перечисленные в таблицах 4-33.

Таблица 4 - Метрологические характеристики тестеров BENNING IT 120 В в режиме измерений напряжения переменного тока

Таблица 5 - Метрологические характеристики тестеров BENNING IT 120 В в режиме измерений силы переменного тока

Таблица 6 - Метрологические характеристики тестеров BENNING IT 120 В в режиме измерений частоты

Таблица 7 - Метрологические характеристики тестеров BENNING IT 120 В в режиме измерений электрического сопротивления постоянному току (измерительный ток 200 мА)

Таблица 9 - Метрологические характеристики тестеров BENNING IT 120 В в режиме измерений сопротивления изоляции

Таблица 10 - Метрологические характеристики тестеров BENNING IT 120 В в режиме измерений сопротивления изоляции (измерение испытательного напряжения постоянного тока на выходе)

Таблица И - Метрологические характеристики тестеров BENNING IT 120 В в режиме измерений сопротивления заземления (3-х проводной метод)

Таблица 12 - Метрологические характеристики тестеров BENNING IT 120 В в режиме

измерений полного сопротивления петли «фаза-нуль» (для сетей без УЗО)

Таблица 13 - Метрологические характеристики тестеров BENNING IT 120 В в режиме измерений полного сопротивления петли «фаза-нуль» (для сетей с УЗО)

Таблица 14 - Метрологические характеристики тестеров BENNING IT 120 В в режиме измерений полного сопротивления петли «фаза-фаза»

Примечания

R - измеренное значение полного сопротивления петли «фаза-фаза», Ом, кОм; Диапазон ожидаемого тока короткого замыкания петли «фаза-фаза» от 0 до 24,4 кА; Рабочий диапазон напряжения переменного тока от 100 до 440 В;

Частота напряжения переменного тока от 45 до 65 Гц

Таблица 16 - Метрологические характеристики тестеров IT BENNING 120 В в режиме измерений времени отключения УЗО (Тд)

Таблица 17 - Метрологические характеристики тестеров BENNING IT 120 В в режиме измерений напряжения прикосновения

Таблица 18 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений напряжения постоянного тока

Таблица 20 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений силы постоянного тока

Таблица 21 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений силы переменного тока

Таблица 22 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений частоты

Таблица 24 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений электрического сопротивления постоянному току (измерительный ток 7 мА)

Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом

Таблица 25 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений сопротивления изоляции

Таблица 26 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений сопротивления изоляции (измерение испытательного напряжения постоянного тока на выходе)

Таблица 28 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений

полного сопротивления петли «фаза-нуль» (для сетей без УЗО)

Таблица 29 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений полного сопротивления петли «фаза-нуль» (для сетей с УЗО)

Таблица 31 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений

Таблица 32 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений времени отключения УЗО (Тд)

Таблица 33 - Метрологические характеристики тестеров BENNING IT 130 в режиме измерений напряжения прикосновения

• 7.2   Внешний осмотр

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность прибора должна соответствовать руководству по эксплуатации;

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

• 3. Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи должны быть четкими и ясными;

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

• 7.3   Опробование

Проверить работоспособность ЖКИ и функциональных клавиш. Режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и подлежит ремонту.

Подтверждение соответствия программного обеспечения производить в следующем порядке:

• 1. Включить прибор.

• 2. В появившемся стартовом экране зафиксировать номер версии встроенного ПО. Он должен быть не ниже указанного в таблице 34.

При невыполнении этих требований поверка прекращается и прибор бракуется.

Таблица 34 - Идентификационные данные программного обеспечения

• 7.4   Определение допускаемой основной абсолютной погрешности измерений напряжения постоянного и переменного тока

Определение допускаемой основной абсолютной погрешности измерений напряжения постоянного и переменного тока производить методом прямых измерений поверяемым прибором напряжения, воспроизводимого эталонной мерой - калибратором.

В качестве эталонной меры напряжения постоянного и переменного тока использовать калибратор универсальный 9100.

Определение погрешности проводить в точках, соответствующих 10 - 15 %, 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от диапазона измерений.

Определение погрешности производить в следующем порядке:

• 1. Подключить к измерительным входам прибора калибратор.

• 2. Перевести калибратор в режим воспроизведения напряжения постоянного тока величиной, соответствующей 10 % от выбранного диапазона измерений.

• 3. Перевести поверяемый прибор в режим измерений напряжения постоянного тока.

• 4. Запустить процесс измерений и снять показания поверяемого прибора.

• 5. Провести измерения по п.п. 1 - 4 для остальных значений напряжения.

• 6. Перевести калибратор в режим воспроизведения напряжения переменного тока частотой

50 Гц величиной, соответствующей 10 % от выбранного диапазона измерений.

• 7. Перевести поверяемый прибор в режим измерений напряжения переменного тока.

• 8. Запустить процесс измерений и снять показания поверяемого прибора.

• 9. Провести измерения по п.п. 6-8 для остальных значений напряжения.

• 10. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках допускаемая погрешность, определенная по формуле:

ди = и_х-и₀          (1)

где:  Ux - показания поверяемого прибора, В;

Uo - показания калибратора, В;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.5   Определение допускаемой основной абсолютной погрешности измерений силы постоянного и переменного тока

Определение допускаемой основной абсолютной погрешности измерений силы постоянного и переменного тока производить методом прямых измерений поверяемым прибором силы тока, воспроизводимой эталонной мерой - калибратором.

В качестве эталонной меры силы постоянного и переменного тока использовать калибратор универсальный 9100. При пределах измерений поверяемого прибора свыше 20 А использовать токовую катушку из комплекта калибратора.

Определение погрешности измерителя проводить в точках, соответствующих 10 - 15 %, 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от диапазона измерений.

Определение погрешности производить в следующем порядке:

• 1. Подключить к измерительным входам прибора калибратор.

• 2. Перевести калибратор в режим воспроизведения силы постоянного тока величиной, соответствующей 10 % от выбранного диапазона измерений.

• 3. Перевести поверяемый прибор в режим измерений силы постоянного тока.

• 4. Запустить процесс измерений и снять показания поверяемого прибора.

• 5. Провести измерения по п.п. 1 - 4 для остальных значений силы тока.

• 6. Перевести калибратор в режим воспроизведения силы переменного тока частотой 50 Гц величиной, соответствующей 10 % от выбранного диапазона измерений.

• 7. Перевести поверяемый прибор в режим измерений силы переменного тока.

• 8. Запустить процесс измерений и снять показания поверяемого прибора.

• 9. Провести измерения по п.п. 6-8 для остальных значений напряжения.

• 10. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках допускаемая погрешность, определенная по формуле:

А1 = 1х-1о               (2)

где: 1х - показания поверяемого прибора, А;

1₀ - показания калибратора, А;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.6 Определение допускаемой основной абсолютной погрешности измерений частоты Определение допускаемой основной абсолютной погрешности измерений частоты производить методом прямы измерений поверяемым прибором частоты напряжения, воспроизводимого эталонной мерой - калибратором.

В качестве эталонной меры частоты напряжения переменного тока использовать калибратор универсальный 9100.

Определение погрешности проводить в точках, соответствующих 10 - 15 %, 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от предела измерений. Для модификации BENNING IT 120 В измерения производить в точке 50 Гц.

Определение погрешности производить в следующем порядке:

• 1. Подключить к измерительным входам прибора калибратор.

• 2. Перевести калибратор в режим воспроизведения напряжения переменного тока величиной

100 В с частотой, соответствующей 10 % от выбранного диапазона измерений.

• 3. Перевести поверяемый прибор в режим измерений напряжения переменного тока.

• 4. Запустить процесс измерений и снять показания поверяемого прибора.

• 5. Провести измерения по п.п. 1-4 для остальных значений частоты.

• 6. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках допускаемая погрешность, определенная по формуле:

AF = Fx — Fo             (3)

где: Ux - показания поверяемого прибора, Гц;

Uo - показания калибратора, Гц;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.7   Определение допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току (измерительный ток 200 мА)

Определение допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать магазин сопротивления Р4831.

Определение погрешности проводить в точках 1,10, 50,100,1000,1500 Ом.

Определение погрешности производить в следующем порядке:

• 1. Перевести поверяемый прибор в режим измерений электрического сопротивления постоянному току при измерительном токе 200 мА.

• 2. Выполнить процедуру компенсации соединительных проводов в соответствии с методикой, изложенной в Руководстве по эксплуатации.

• 3. Подключить к измерительным входам прибора магазин.

• 4. Запустить процесс измерений и снять показания поверяемого прибора.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках допускаемая погрешность, определенная по формуле:

AR = R_X-Ro           (4)

где: Rx - показания поверяемого прибора, Ом;

Ro - показания магазина сопротивления, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.8   Определение допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току (измерительный ток 7 мА)

Определение допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать магазин сопротивления Р4831.

Определение погрешности проводить в точках 1,10, 50,100,1000,1500 Ом.

Определение погрешности производить в следующем порядке:

• 1. Перевести поверяемый прибор в режим измерений электрического сопротивления постоянному току при измерительном токе 7 мА.

• 2. Выполнить процедуру компенсации соединительных проводов в соответствии с методикой, изложенной в Руководстве по эксплуатации.

• 3. Подключить к измерительным входам прибора магазин.

• 4. Запустить процесс измерений и снять показания поверяемого прибора.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках допускаемая погрешность, определенная по формуле:

AR = R_X-Ro           (5)

где: Rx - показания поверяемого прибора, Ом;

Ro - показания магазина сопротивления, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.9 Определение допускаемой основной абсолютной погрешности измерений сопротивления изоляции

Определение допускаемой основной абсолютной погрешности измерений сопротивления изоляции производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать меру-имитатор Р40116.

Определение погрешности производить в следующем порядке:

• 1. Перевести поверяемый прибор в режим измерений сопротивления изоляции при начальном значении выходного напряжения 50 В.

• 2. Подключить к измерительным входам прибора меру-имитатор.

• 3. Провести измерения в точках, указанных в таблице 35.

• 4. Провести измерения по п.п. 1 - 3 для остальных выходных напряжений прибора и остальных поверяемых точек согласно таблицы 35.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках допускаемая погрешность, определенная по формуле:

AR = R_X-Ro           (5)

где: Rx - показания поверяемого прибора, Ом;

Ro - показания меры-имитатора, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица35

• 7.10 Определение допускаемой основной абсолютной погрешности измерений испытательного напряжения постоянного тока на выходе

Определение допускаемой основной абсолютной погрешности измерений испытательного напряжения постоянного тока на выходе проводить методом прямых измерений выходного напряжения прибора эталонным вольтметром.

В качестве эталонных вольтметров использовать электростатические вольтметры С504 (в диапазоне до 75 В), С505 (в диапазоне до 150 В), С506 (в диапазоне до 300 В), С508 (в диапазоне до 600 В), С510 (в диапазоне до 1500 В).

Определение погрешности проводить для всех значений испытательных напряжений прибора 50,100,250, 500 и 1000 В в следующем порядке:

• 1. Подключить к измерительным входам прибора эталонный вольтметр.

• 2. Перевести поверяемый прибор в режим измерений сопротивления изоляции при напряжении 50 В.

• 3. Запустить процесс измерений и снять показания поверяемого прибора и эталонного вольтметра.

• 4. Провести измерения по п.п. 1-4 для остальных испытательных напряжений прибора.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках допускаемая погрешность, определенная по формуле:

AU = Ux-U₀          (6)

где:  Ux - показания поверяемого прибора, В;

Uo - показания эталонного вольтметра, В;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.11 Определение допускаемой основной абсолютной погрешности измерений сопротивления заземления

Определение допускаемой основной абсолютной погрешности измерений сопротивления заземления производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать магазин мер сопротивлений проводников присоединения к земле и выравнивания потенциалов OD-2-D.

Определение погрешности проводить в точках 1,10, 50,100,1000,1500 Ом.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему измерений согласно рисунку 1.

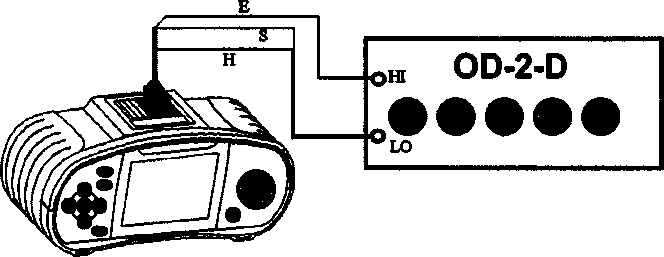

Рисунок 1 - Схема измерений при определении погрешности измерений сопротивления заземления

• 2. Перевести поверяемый прибор в режим измерений сопротивления заземления.

• 3. Запустить процесс измерений и снять показания поверяемого прибора.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках допускаемая погрешность, определенная по формуле:

AR = Rx-Ro           (7)

где: Rx - показания поверяемого прибора, Ом;

Ro - показания магазина сопротивлений, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.12 Определение допускаемой основной абсолютной погрешности измерений полного сопротивления петли «фаза-нуль»

Определение допускаемой основной абсолютной погрешности измерений полного сопротивления петли «фаза-нуль» производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать магазин мер сопротивлений петли короткого замыкания ММС-1.

Определение погрешности проводить в точках:

• - для модификации BENNING IT 120 В: 1,10, 50,100,1000,1500 Ом;

• - для модификации BENNING IT 130: 1,10, 50,100,1000,9000 Ом.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему измерений согласно рисунку 2.

• 2. Перевести поверяемый прибор в режим измерений полного сопротивления петли «фаза-нуль».

• 3. Запустить процесс измерений и снять показания поверяемого прибора.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках допускаемая погрешность, определенная по формуле:

AR — Rx — Ro

где:  Rx - показания поверяемого прибора, Ом;

Ro - показания магазина сопротивлений, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

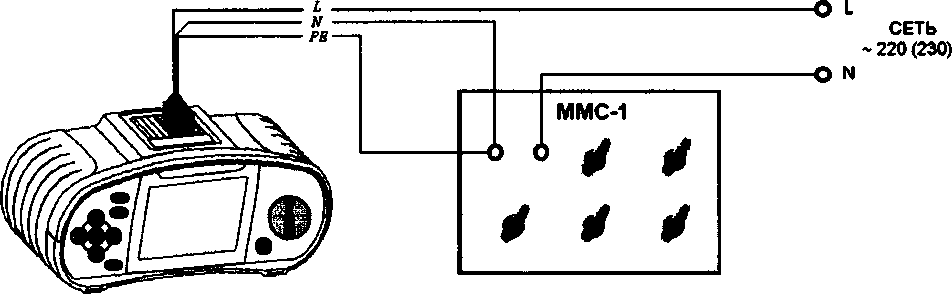

Рисунок 2 - Схема измерений при определении погрешности измерений полного сопротивления петли «фаза-нуль»

• 7.13 Определение допускаемой основной абсолютной погрешности измерений полного сопротивления петли «фаза-фаза»

Определение допускаемой основной абсолютной погрешности измерений полного сопротивления петли «фаза-фаза» производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать магазин мер сопротивлений петли короткого замыкания ММС-1.

Определение погрешности проводить в точках:

• - для модификации BENNING IT 120 В: 1, 10, 50,100,1000,1500 Ом;

• - для модификации BENNING IT 130: 1,10, 50,100,1000,9000 Ом.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему измерений согласно рисунку 2. Провод РЕ прибора допускается не подключать.

• 2. Перевести поверяемый прибор в режим измерений полного сопротивления петли «фаза-нуль».

• 3. Запустить процесс измерений и снять показания поверяемого прибора.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках допускаемая погрешность, определенная по формуле:

AR = R_X-Ro           (9)

где: Rx - показания поверяемого прибора, Ом;

Ro - показания магазина сопротивлений, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.14 Определение допускаемой основной абсолютной погрешности измерений отключающего дифференциального тока УЗО

Определение допускаемой основной абсолютной погрешности измерений отключающего дифференциального тока УЗО производить методом непосредственного сличения с показаниями эталонного прибора - амперметра.

В качестве эталонного амперметра использовать мультиметр цифровой Fluke 83 V.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему измерений согласно рисунку 3.

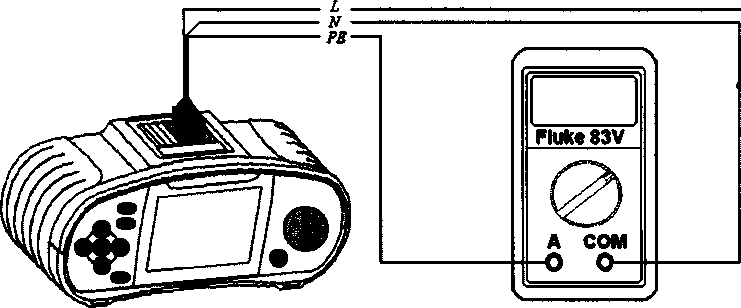

  Рисунок 3 - Схема измерений при определении погрешности измерений отключающего дифференциального тока УЗО

  СЕТЬ ~ 220 (230) В

• 2. Перевести поверяемый прибор в режим измерений отключающего дифференциального тока УЗО.

• 3. В меню прибора установить значение номинального дифференциального тока 10 мА, вид тестового тока - синусоидальный с положительной начальной полуволной, значение предела измерений напряжения прикосновения - 50 В. На мультиметре цифровом Fluke 83 V установить режим измерений максимальных значений силы переменного тока.

• 4. Поочередно устанавливая на поверяемом приборе значения отключающего дифференциального тока УЗО 10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 1000 мА, произвести измерение номинального дифференциального тока срабатывания УЗО и зафиксировать показания поверяемого прибора в каждой проверяемой точке.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках допускаемая погрешность, определенная по формуле:

А1 = 1_х-1о              (Ю)

где: 1х - показания поверяемого прибора, мА;

1₀ - показания мультиметра, мА;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.15 Определение допускаемой основной абсолютной погрешности измерений времени отключения УЗО

Определение допускаемой основной абсолютной погрешности измерений времени отключения УЗО производить методом прямых измерений поверяемым прибором интервала времени, воспроизводимого эталонной мерой - калибратором.

В качестве эталонной меры интервала времени использовать калибратор времени отключения УЗО ERS-2.

Определение погрешности проводить в точках 10,100 мс.

Определение погрешности производить в следующем порядке:

Подключить к входу прибора калибратор.

Перевести поверяемый прибор в режим измерений времени отключения УЗО. Запустить процесс измерений и снять показания поверяемого прибора.. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках допускаемая погрешность, определенная по формуле:

ДТ = Т_х-То

где:  Т_х - показания поверяемого прибора, мс;

То - показания калибратора, мс;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.16 Определение допускаемой основной абсолютной погрешности измерений напряжения прикосновения

Определение допускаемой основной абсолютной погрешности измерений напряжения прикосновения производить методом прямого измерения с помощью магазина мер сопротивлений проводников присоединения к земле и выравнивания потенциалов OD-2-D в следующей последовательности:

1.

О L

СЕТЬ

~ 220 (230) В

■Q N

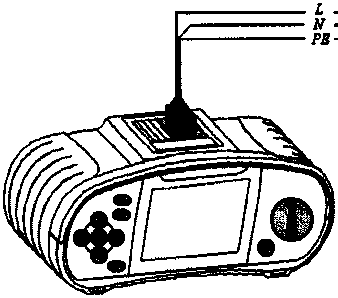

Рисунок 4 - Схема измерений при определении погрешности измерений напряжения прикосновения

- во всех поверяемых точках допускаемая погрешность, определенная по формуле:

где:  Ux - показания поверяемого прибора, В;

RycT. - показания магазина сопротивлений, Ом;

Ian - установленное значение отключающего дифференциального тока УЗО, А не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки на лицевую панель корпуса наносится знак поверки и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится и выдается извещение о непригодности.

Ведущий инженер отдела испытаний

ООО «ИЦРМ»

22
