Методика поверки «Сигнализаторы загазованности Кенарь GD100, модели GD100-N, GD100-L, GD100-CN» (МП 64822-16)

УТВЕРЖДАЮ

ститель директора по качеству ФГУП "ВНИИМС"

Н.В. Иванникова

2016 г.

Сигнализаторы загазованности Кенарь GD100, модели GD100-N, GD100-L, GD100-C, GD100-CN

Методика поверки

МП 64822-16

Москва 2016 г.

Настоящая методика поверки распространяется на сигнализаторы загазованности Кенарь GDI00, модели GD100-N, GD100-L, GD100-C, GD100-CN, Россия, (далее - сигнализаторы) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

  • 1.1 При проведении поверки выполняют операции и используют средства поверки, указанные в таблице 1.

Таблица 1.

Примечание - Допускается применять другие средства поверки, в т. ч. ГСО состава газовых смесей и генераторы газовых смесей других типов, метрологические харак-

теристики которых обеспечивают приготовление поверочных газовых смесей (ПГС) с характеристиками, соответствующими приведенным в таблице 2.

Таблица 2

• 1.2 Все средства поверки должны иметь действующие свидетельства о поверке, а ГСО-ПГС в баллонах под давлением - действующие паспорта.

• 1.3 Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

• 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 2.1 При проведении поверки выполняют:

• - правила устройства и безопасности эксплуатации сосудов, работающих под давлением;

• - правила техники безопасности при эксплуатации электроустановок.

• 2.2 Помещение, в котором проводят поверку, оборудуют приточно-вытяжной вентиляцией.

• 3 УСЛОВИЯ ПОВЕРКИ

  • 3.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха

  (20 ± 5) °C; от 84 до 106,7

  от 30 до 80%;

• - атмосферное давление, кПа

- относительная влажность окружающего воздуха

• 4 ПОДГОТОВКА К ПОВЕРКЕ

  • 4.1 Перед проведением поверки выполняют следующие подготовительные работы:

• 1) средства поверки и поверяемые сигнализаторы подготавливают к работе в соответствии с требованиями их технической документации;

• 2) ГСО состава газовых смесей в баллонах выдерживают в помещении, в котором проводят поверку, в течение 24 часов;

• 3) собирают газовую схему в соответствии с рис. 1;

• 4) включают приточно-вытяжную вентиляцию.

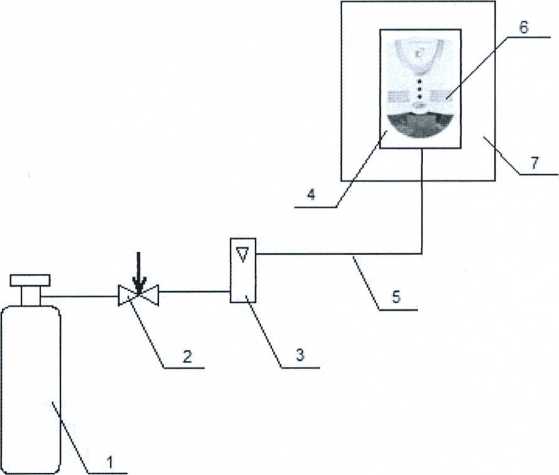

• 1- баллон с ПГС;

• 2- вентиль точной регулировки;

• 3- ротаметр;

• 4- насадка;

• 5- трубка ПВХ

• 6- сигнализатор

GDI 00;

• 7- стенд.

Рис. 1 - Схема подачи ПГС к сигнализатору

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1 Внешний осмотр

При внешнем осмотре устанавливают:

• 1) соответствие комплектности поверяемого сигнализатора требованиям технической документации фирмы-изготовителя;

• 2) сохранность пломб, отсутствие повреждений сигнализатора, влияющих на его работоспособность.

• 5.2 Опробование

  • 5.2.1 Включают сигнализатор в сеть, в соответствии с РЭ, выдерживают в течение необходимого времени прогрева. Должен светиться зеленый светодиод, не должны включаться звуковая и световая (желтый и красные светодиоды) сигнализация.

  • 5.2.2 Проверка времени срабатывания сигнализации (только для сигнализаторов горючих газов).

Проверку времени срабатывания сигнализации выполняют, используя ПГС № 3 (25 % НКПР). Устанавливают расход газа (800 - 1100) см³/мин и подают газ непосредственно к отверстиям корпуса сигнализатора. С помощью секундомера измеряют время от начала подачи ПГС до момента срабатывания сигнализации.

Время срабатывания должно быть не более 30 с, звуковая и световая сигнализация о превышении установленного порога срабатывания должны сработать одновременно.

Сигнализация о неисправностях должна отсутствовать.

5.2.3. Проверка времени срабатывания сигнализации (только для сигнализаторов оксида углерода).

Проверку времени срабатывания сигнализации выполняют с помощью газовой схемы (рис. 1), используя ПГС № 2 (125 мг/м³). Устанавливают расход газа 500 см³/мин и подают к сигнализатору через насадку (рис. 1). С помощью секундомера измеряют время от начала подачи ПГС до момента срабатывания сигнализации.

Время срабатывания должно быть не более 300 с, звуковая и световая сигнализация о превышении установленного порога срабатывания должны сработать одновременно. Сигнализация о неисправностях должна отсутствовать.

5.2.4 Проверка функционирования управления внешними устройствами (отсечным клапаном) (при наличии).

К выходу по напряжению для управления внешними устройствами подключают цифровой вольтметр. Включают сигнализатор в сеть. По истечении времени выхода на режим фиксируют показания вольтметра. Напряжение должно отсутствовать.

Подают на вход сигнализатора ПГС № 2, одновременно включая секундомер. Напряжение должно скачкообразно измениться до (9 - 12) В не более чем через 2 минуты после срабатывания сигнализации.

• 5.3 Определение метрологических характеристик

  • 5.3.1 На вход сигнализатора подают ПГС № 1, соответствующую каналу измерений (таблица 2), с помощью секундомера отсчитывают время не менее 300 с. Любая сигнализация (звуковая и световая) должна отсутствовать.

  • 5.3.2 Подают ПГС № 2. Должна сработать сигнализация о превышении заданного порога срабатывания (световая и звуковая). Время срабатывания должно соответствовать указанному в НД с учетом времени заполнения насадки газом. При наличии отсечного клапана проверяют его срабатывание.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 6.1 Результаты поверки газоанализатора заносят в протокол.

• 7.2 Положительные результаты поверки сигнализатора оформляют выдачей свидетельства. Знак поверки наносится на боковую панель сигнализатора.

• 7.3 Сигнализаторы, не удовлетворяющие требованиям настоящей Методики поверки, к эксплуатации не допускают. Сигнализаторы изымают из обращения, свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин.

• 7.4 После ремонта сигнализаторы подвергают поверке.
