Методика поверки «КОМПЛЕКСЫ ИЗМЕРИТЕЛЬНЫЕ ДОРОЖНЫЕ ФОТОГРАММЕТРИЧЕСКИЕ HERE» (МП АПМ 28-15)

УТВЕРЖДАЮ

КОМПЛЕКСЫ ИЗМЕРИТЕЛЬНЫЕ ДОРОЖНЫЕ ФОТОГРАММЕТРИЧЕСКИЕ

HERE

МЕТОДИКА ПОВЕРКИ

МП АПМ 28-15

Москва

2015

Настоящая методика поверки распространяется на комплексы измерительные дорожные фотограмметрические HERE (далее - комплексы HERE), производства «HERE GLOBAL B.V.», Нидерланды и устанавливает методику их первичной и периодической поверки,

Интервал между поверками - 1 год.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

_______________________________ Таблица 1

2. Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства, приведенные в таблице 2.

____________________________ Таблица 2

* - при выборе тахеометра электронного в качестве эталонного средства измерений следует учитывать, что границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95) составят удвоенное значение средней квадратической погрешности тахеометра.

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методике поверки.

К проведению поверки допускаются лица, изучившие эксплуатационные документы на комплекс HERE, имеющие достаточные знания и опыт работы с ним.

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на комплексы HERE и «Правилам дорожного движения».

Требования к техническому состоянию автомобиля определяются эксплуатационной документацией. Запрещено включение поверяемого комплекса HERE при неисправной системе электрооборудования.

• 5.1 При проведении поверки должны соблюдаться следующие нормальные условия измерений:

• •  температура окружающей среды, °C................................................... (25±20)

• •  относительная влажность воздуха, % ................................................ не более 80

• •   атмосферное давление, кПа (мм рт.ст.)................................... 84,0..106,7 (630..800)

• 5.2 Измерения на участке автомобильной дороги должны проводиться при отсутствии осадков и порывов ветра.

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• • проверить наличие действующих свидетельств о поверке на средства поверки;

• • поверяемый комплекс HERE и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

• 7. Проведение поверки

При внешнем осмотре должно быть установлено соответствие комплекса HERE следующим требованиям:

• •  отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики комплекса HERE;

• •  наличие маркировки и комплектности согласно требованиям эксплуатационной документации на комплекс HERE.

При опробовании должно быть установлено соответствие комплекса HERE следующим требованиям:

• •  отсутствие качки и смещений неподвижно соединенных деталей и элементов;

• •  правильность взаимодействия с комплектом принадлежностей;

• •  работоспособность всех функциональных режимов;

Идентификация программного обеспечения (далее - ПО) следует проводить по следующему алгоритму:

• 7.2.1.1 Алгоритм методики подтверждения соответствия ПО «CDU_Lite»:

• 7.2.1.1.1 Включить комплекс HERE. Открыть папку хранения установочного файла. Нажать на него правой кнопкой мыши и в открывшейся вкладке выбрать строку Properties (Свойства). В открывшемся окне выбрать вкладку Details (Детали). На данной вкладке будут доступны для просмотра данные о наименования продукта и версии программного обеспечения (см. Рис. 1).

г

^<:l"^! CDU_Lite.exe Properties

General ■ Compatibility | Security I Details : Previous Versions |

Рис. 1.

• 7.2.1.1.2 Скачать бесплатное (freeware) программное обеспечение «WinMD5 Free» - ПО для вычисления контрольной суммы по алгоритму MD5 - по ссылке, приведенной ниже. http://www.winmd5.com/download/winrnd5free.zip

• 7.2.1.1.3 На ПК с установленным ПО «CDU_Lite» запустить ПО «WinMD5 Free».

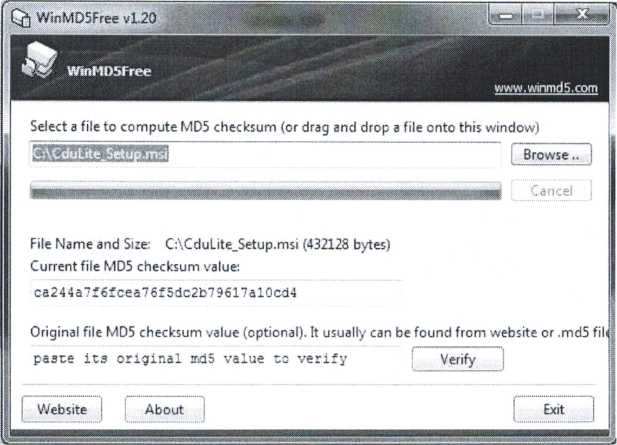

• 7.2.1.1.4 Указать путь к исходному файлу портативного устройства и прочесть контрольную сумму (см. Рис. 2):



  Рис. 2

7.2.1.2 Алгоритм методики подтверждения соответствия ПО «Ме2»:

• 7.2.1.2.1 Открыть папку хранения установочного файла. Нажать на него правой кнопкой мыши и в открывшейся вкладке выбрать строку Properties (Свойства). В открывшемся окне выбрать вкладку Details (Детали). На данной вкладке будут доступны для просмотра данные о наименования продукта и версии программного обеспечения (см. Рис. 3).

  'С, Me2.exe Properties




General | Compatibility i Security

Рис. 3.

• 7.2.1.2.2 На ПК с установленным ПО «Ме2» запустить ПО «WinMD5 Free»,.

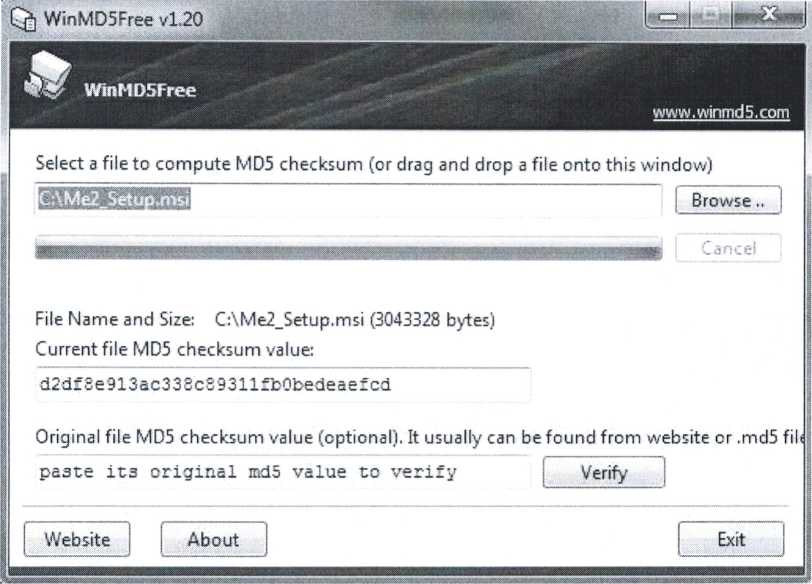

• 7.2.1.2.3 Указать путь к исходному файлу портативного устройства и прочесть контрольную сумму (см. Рис. 4):



  Рис. 4.

Определенные идентификационные данные ПО должны соответствовать данным, приведенным в таблице 3.

Таблица 3

Абсолютная погрешность измерений длины (протяженности) участков автомобильной дороги (д£) определяется многократными (не менее 5) измерениями со скоростью 30, 60, 100 км/ч участка длиной (1000 ±10) м и вычисляется как сумма систематической и случайной погрешности по выражению:

п

^30,60,100 ~ (             Д))±

^Я30,60,100

^зо,бо,юо ’ абсолютная погрешность измерений длины (протяженности) при скорости 30, 60,

100 км/ ч соответственно, м;

L_o       - эталонное значения длины (протяжённости), м;

Д_зоб.......     - измеренные комплексом HERE значение длины (протяжённости) при скорости 30,

60, 100 км/ч соответственно, м;

^изо.бо.1оо ' число измерений длины при скорости 30, 60, 100 км/ч соответственно.

За окончательный результат следует принять наибольшее значение полученной абсолютной погрешности измерения длины (протяженности) участка автомобильной дороги.

Абсолютная погрешность измерения длины (протяженности) участка автомобильной дороги не должна превышать ± 10 м.

Абсолютная погрешность измерения расстояний между ситуационными точками земной поверхности, геометрических размеров инженерных объектов и сооружений придорожного обустройства определяется как разность расстояний между опознаками, равномерно установленных в диапазоне измерений и вычисляется как сумма систематической и случайной погрешности по выражению:

АО₃₀ бо.юо ‘ абсолютная погрешность измерений расстояния между опознаками при скорости 30,

60, 100 км/ч соответственно, м;

D_o - эталонное значение расстояний между опознаками, м, (измеренное тахеометром электронным);

D_iwiuMi - измеренные комплексом HERE расстояния между опознаками при скорости 30, 60.

100 км/ч соответственно, м;

п - число измерений расстояний между опознаками, не менее 5.

За окончательный результат следует принять наибольшее значение полученной абсолютной погрешности измерений расстояний между опознаками.

Абсолютная погрешность измерений расстояний между опознаками не должна превышать ± 0,5 м.

• 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием предельных числовых значений результатов измерений и их оценки по сравнению с предъявленными требованиями. Пример протокола см. в приложении к настоящей методике поверки.

• 8.2. При положительных результатах поверки комплекс HERE признается годным к применению и на него выдается свидетельство о поверке установленной формы.

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

• 8.3. При отрицательных результатах поверки комплекс HERE признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием основных причин.

Нач. отдела координации работ по обеспечению единства измерений ООО «Автопрогресс-М»

ПРИЛОЖЕНИЕ (рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ №

Дата поверки:

Условия поверки:

Средство измерений:

Заводской №:

Сданное в поверку:

Методика поверки:

Применяемые эталоны:

Результаты поверки

При проведении внешнего осмотра было установлено:

При опробовании было установлено следующее:

Определенные идентификационные данные ПО приведены в таблице 1.

Таблица 1

Таблица 2

Таблица 3

Вывод: на основании результатов (первичной) периодической поверки средство измерений признано соответствующим установленным в описании типа метрологическим требованиям и пригодным к применению.

Поверитель
