Методика поверки «Инструкция Вольтметры высокочастотные 9241, 9242» (Код не указан!)

« - »__

В.В. Швыдун

ы России»

, «Л»

✓ *■

п

ИНСТРУКЦИЯ

Методика поверки

2011 г.

СОДЕРЖАНИЕ

Стр.

• 1 Общие сведения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Данная методика поверки распространяется на вольтметры высокочастотные 9241, 9242 (далее - вольтметры) и устанавливает порядок проведения их первичной и периодической поверки.

• 1.2 Интервал между поверками - 1 год.

2.1 При поверке выполняют операции, представленные в таблице 1. Таблица 1

• 3.1 При проведении поверки используют средства измерений и вспомогательное

оборудование, представленное в таблице 2. Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих MX и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 3.3 Все средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

К проведению поверки вольтметров допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющие право на поверку (аттестованными в качестве поверителей по ПР 50.2.012-94).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 К работе на системе допускаются лица, изучившие требования безопасности по ГОСТ 22261, ГОСТ Р 51350-99, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

• 5.2 Запрещается проведение измерений при отсутствии или неисправности заземления вольтметров.

Внимание! При проведении поверки необходимо использовать антистатические заземленные браслеты и заземленную оснастку.

• - температура окружающего воздуха, оС                              20 + 5;

• - относительная влажность воздуха, %                                 65 + 15;

• - атмосферное давление, кПа                                          100 + 4;

• - напряжение питания, В                                              220 + 22;

-частота, Гц                                                            50 + 0,5.

При подготовке к поверке выполнить следующие операции:

• - проверить готовность вольтметров в целом согласно технической документации изготовителя (ТД);

• - выполнить пробное непродолжительное (15...20 мин.) включение вольтметров.

• 8.1 Внешний осмотр

  • 8.1.1 Внешний осмотр проводят в соответствии с требованиями ТД.

  • 8.1.2 При внешнем осмотре проверить:

наличие товарного знака изготовителя, серийный номер, год изготовления; соответствие комплектности требованиям ТД на конкретную модификацию; состояние лакокрасочного покрытия;

чистоту гнезд, разъемов, клемм;

отсутствие механических, электрических, химических и тепловых повреждений.

• 8.1.3 Особое внимание обратить на состояние входного тракта. Наличие различимых глазом несоосностей, эллиптичности, заусенцев не допускается.

• 8.2 Проверка комплектности

  • 8.2.1 При проверке установить: наличие ТД;

соответствие комплектности вольтметров требованиям ТД.

• 8.3 Подготовка к проведению поверки

  • 8.3.1 Перед проверкой MX вольтметры подготавливают к работе в соответствии с ^ТД

  • 8.3.2 Все средства измерений должны быть исправны, поверены и иметь свидетельства о поверке или знак поверки на приборе или в ТД.

  • 8.3.3 Подготовить средства измерений и вспомогательное оборудование к работе в соответствии с эксплуатационной документацией (ЭД).

• 8.4 Опробование

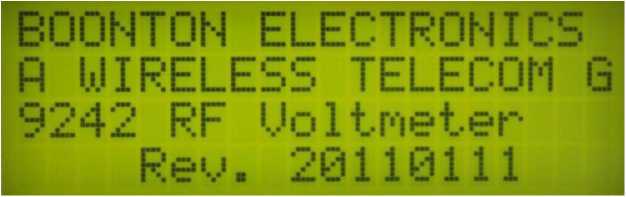

  • 8.4.1 Включить вольтметр тумблером «Power». На экране вольтметра должно проявиться сообщение, рисунок 1.



Рисунок 1

• 8.4.2 Провести диагностику измерительного блока. Нажать кнопку «Menu» на передней панели вольтметра, выбрать курсором пункт «DIAGNOSTICS» и нажать кнопку «Enter».

• 8.4.3 Выбрать курсором пункт «SELFTEST» и нажать кнопку «Enter».

• 8.4.4 Далее по мере прохождения поочередно тестов PROCESSOR, SRAM MEMORY и EEPROM на экране вольтметра будут высвечиваться информационные сообщения о завершении теста.

• 8.4.4 Провести диагностику измерительного преобразователя. Нажать кнопку «Menu» на передней панели вольтметра.

• 8.4.5 Далее на экране вольтметра должно высветиться информационное сообщения серийного номера измерительного преобразователя и значение измеренного ВЧ напряжения.

• 8.4.6 Результаты поверки считать положительными, если все диагностические тесты вольтметра были успешно завершены.

• 8.5 Определение абсолютной погрешности вольтметра при измерении ВЧ напряжения на опорной частоте 1 МГц

  • 8.5.1 Провести калибровку вольтметра с измерительным преобразователем 952001 без делителя в соответствии с РЭ.

  • 8.5.2 Подключить вольтметр к калибратору переменного напряжения В1-29 при помощи проходной нагрузки 50 Ом из комплекта вольтметра.

  • 8.5.3  Установить на калибраторе переменного напряжения В1-29 частоту напряжения 1 МГц и уровень ВЧ напряжения Ид = 200 мкВ.

  • 8.5.4 Измерить ВЧ напряжение Иизм и результат измерений занести в протокол.

  • 8.5.5  Повторить измерения ВЧ напряжения для уровней И_д =  1, 3  10,

30, 100, 300 мВ, 1, 2, 3 В на частоте 1 МГц.

• 8.5.6 При измерениях ВЧ напряжения для уровней И_д = 5 и 10 В на частоте 1 МГц использовать вместо калибратора В1-29 калибратор Н4-7.

• 8.5.7 Повторить п.п. 4.12.1.. .4.12.5 для измерительного преобразователя 952016.

• 8.5.8  Результаты испытаний считать положительными, если абсолютная погрешность вольтметра при измерении ВЧ напряжения на опорной частоте 1 МГц находятся в пределах ± (0,01U_H3m±1 ед. мл.р.) мВ в диапазоне напряжений от 3 мВ до 10 В, ± (0,02 и_и3м± 2-ед. мл. р.) мВ в диапазоне напряжений от 1 до 3 мВ, ± (О,ОЗ -и_и3м±3 ед. мл. р.) мВ в диапазоне напряжений от 0,2 до 1 мВ.

• 8.6 Определение неравномерности АЧХ относительно опорной частоты 1 МГц при использовании проходной нагрузки 50 Ом

  • 8.6.1 Провести калибровку вольтметра с измерительным преобразователем 952001 в соответствии с руководством по эксплуатации.

  • 8.6.2 Подключить вольтметр к калибратору переменного напряжения В1-29 при помощи проходной нагрузки 50 Ом из комплекта вольтметра.

  • 8.6.3  Установить на калибраторе переменного напряжения В1-29 частоту напряжения 10 кГц и уровень напряжения Ид = 30 мВ.

  • 8.6.4 Измерить ВЧ напряжение Иизм и результат измерений занести в протокол.

  • 8.6.5 Повторить измерения ВЧ напряжения для частот 1, 30 МГц.

  • 8.6.6 Определить значения частотного коэффициента для каждой из частот по формуле:

=                                          О)

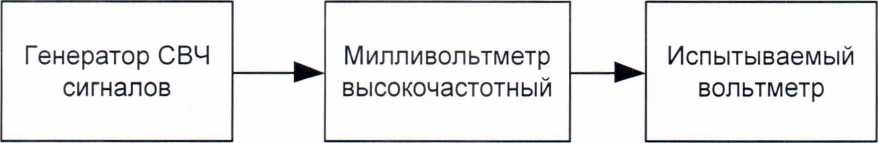

• 8.6.7 Собрать схему измерений согласно рисунку 2.



  Рисунок 2 - Схема проверки неравномерности АЧХ на частотах свыше 100 МГц

• 8.6.8 Установить на генераторе СВЧ сигналов частоту 100 МГц.

• 8.6.9 Установить уровень генератора СВЧ сигналов таким образом, чтобы показания милливольтметра высокочастотного и_д находились в диапазоне от 27 до 33 мВ.

• 8.6.10 Определить значения частотного коэффициента по формуле (1).

• 8.6.11 Повторить измерения ВЧ напряжения для частот 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200 МГц.

• 8.6.12 Определить значения неравномерности АЧХ относительно частоты 1 МГц по формуле

Я/(/) = (^-1)-100%,                        (2)

где 0_ОП - значение частотного коэффициента на частоте 1 МГц.

• 8.6.13 Повторить п.п. 8.6.2...8.6.5 для измерительного преобразователя 952016 на частотах 10 Гц, 1 кГц, 10 кГц, 1 МГц, 30 и 100 МГц.

• 8.6.14   Результаты поверки считать положительными, если значения неравномерности АЧХ относительно опорной частоты 1 МГц для измерительного преобразователя 952001 не превышают значений ± 1 % в диапазоне частот от 10 кГц до 100 МГц, ± 3 % в диапазоне частот от 100 МГц до 1 ГГц, ± 7 % в диапазоне частот от 1 до 1,2 ГГц, и для измерительного преобразователя 952016 не превышают значений ± 5 % в диапазоне частот от 10 Гц до 100 МГц.

• 9.1 При положительных результатах поверки вольтметров признаются годными к применению и на них выдаются свидетельства о поверке установленного образца, которые заверяются поверителем с нанесением знака поверки. На оборотной стороне свидетельства записываются результаты поверки.

• 9.2 В случае отрицательных результатов поверки применение вольтметров

  запрещается, и на них выдается извещение о непригодности к применению с указанием

причин забракования.

Начальник отдела ГЦИ СИ

ФБУ «ГНМЦ Минобороны России»

Старший научный сотрудник ГЦИ СИ ФБУ «ГНМЦ Минобороны России»
