Методика поверки «азоанализаторы стационарные ГСО-2, МГСО-2» (МП- 242-1228 -2011)

УТВЕРЖДАЮ '^«'’■^вцпр-'яый^^^^итель ГЦИ СИ «ВИИИМ.им/Д^ Менделеева»

и Н.и. Ханов

Государственная система обеспечения единства измерений Газоанализаторы стационарные ГСО-2, МГСО-2 Методика поверки МП-242-1228-2011

Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Настоящая методика поверки распространяется на газоанализаторы стационарные ГСО-2, МГСО-2 (далее - газоанализаторы), изготавливаемые ЗАО "Метеоспецприбор" и устанавливает методику их первичной поверки при выпуске из производства, после ремонта и периодической поверки в процессе эксплуатации.

Межповерочный интервал - один год.

• 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Примечания:

• 1) все средства измерений должны иметь действующие свидетельства о поверке;

• 2) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4 Требования техники безопасности при эксплуатации ГСО-ПГС в баллонах под давлением должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

• 3.5 К поверке допускаются лица, изучившие руководство по эксплуатации газоанализатора КБРЕ.413311.005 РЭ, руководство по эксплуатации генератора ТДГ-01 ШДЕК.418319.001 РЭ и прошедшие необходимый инструктаж.

• 3.6 Не допускается сбрасывать ГСО-ПГС в атмосферу рабочих помещений.

о

• - температура окружающей среды, С

• - диапазон относительной влажности окружающей среды, %

• - атмосферное давление, кПа

мм рт.ст.

• - расход ГСО-ПГС (если не указано иное), дм³/мин для оптических датчиков для электрохимических датчиков

  0,5 ± 0,1

  0,15 ± 0,02

• 5.1 Выполнить мероприятия по обеспечению условий безопасности.

• 5.2 Проверить наличие паспортов и сроки годности ГСО-ПГС в баллонах под давлением.

• 5.3 Баллоны с ГСО-ПГС выдержать при температуре поверки не менее 24 ч.

• 5.4 Выдержать газоанализатор при температуре поверки в течение не менее 2 ч.

• 5.5 Подготовить газоанализатор к работе в соответствии с руководством по эксплуатации КБРЕ.413311.005 РЭ.

• 6.1 Внешний осмотр

• 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям раздела 1.3 руководства по эксплуатации КБРЕ.413311.005 РЭ;

• - соответствие маркировки требованиям раздела 1.6 руководства по эксплуатации КБРЕ.413311.005 РЭ;

• - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

• 6.2.1 При опробовании проводится проверка функционирования газоанализатора согласно п. 2.2 руководства по эксплуатации КБРЕ.413311.005 РЭ.

• 6.2.2 Результаты опробования считают положительными если:

- по окончания времени прогрева на цифровом индикаторе датчика и дисплее терминала (при его наличии) отображается измерительная информация;

- органы управления газоанализатора функционируют;

- отсутствует сигнализация об отказах (в случае неисправности зажигается светодиод наличия неисправности).

• 6.3 Подтверждение соответствия программного обеспечения

• 6.3.1 Программное обеспечение газоанализатора идентифицируется при включении газоанализатора путем вывода на дисплей терминала или цифровой индикатор датчика номера версии.

• 6.3.2 Результаты идентификации программного обеспечения считают положительными если номер версии соответствует указанному в описании типа.

• 6.4 Определение метрологических характеристик

• 6.4.1 Определение основной погрешности газоанализатора

Определение основной погрешности газоанализатора проводить по схеме, приведенной на рисунке Б.1 Приложения Б, при подаче ГСО-ПГС (таблица А.1 Приложения А) в последовательности:

• 1) при первичной поверке

- №№ 1-2-3-4-3-2-1-4 (при поверке газоанализаторов , для которых в таблице А.1 Приложения А указаны 4 точки поверки),

- №№ 1-2-3-2-1-3 (при поверке газоанализаторов, для которых в таблице А.1 Приложения А указаны 3 точки поверки);

• 2) при периодической поверке

- №№ 1-2-3-4 (при поверке газоанализаторов, для которых в таблице А.1 Приложения А указаны 4 точки поверки),

- №№ 1-2-3 (при поверке газоанализаторов, для которых в таблице А.1 Приложения А указаны 3 точки поверки), в следующем порядке:

1) собрать газовую схему, представленную на рисунке Б.1 Приложения Б;

2) подать на газоанализатор ГСО-ПГС № 1;

• 3) по дисплею терминала (при его отсутствии - по цифровому индикатору датчика) не ранее чем через 150 с произвести отсчёт установившихся показаний газоанализатора;

• 4) повторить операции по пп. 2) - 3) для всех ГСО-ПГС (таблица А. 1 Приложения А).

Значение основной абсолютной погрешности газоанализатора в i-ой точке поверки D, % (об.д.) или мг/м³, для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле:

Di = Ci -Ciⁱ ,

C _- C

C ,,, C • 100.

C-

• 6.4.2 Результат считают положительным,

- основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в таблице В.1 Приложения В;

- при наличии терминала показания на цифровом индикаторе датчика и дисплее терминала различаются не более чем на 0,2 в долях от пределов допускаемой основной погрешности.

• 6.4.2 Определение вариации показаний газоанализатора

6.4.2.1 Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной погрешности газоанализатора по п. 6.4.1 при подаче ГСО-ПГС №2 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 3 точки поверки) или ГСО-ПГС №3 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 4 точки поверки).

• 6.4.2.2 Оценку вариации показаний газоанализатора n_D , в долях от пределов допускаемой основной абсолютной погрешности, находят по формуле:

_С^Б _-С^М

D^ = ^С D ² ’

^D0

Б M                         о          о

где   С₃ ,С₃ - результаты измерений массовой концентрации определяемого компонента при

подаче ГСО-ПГС № 3, при подходе к точке поверки со стороны больших и меньших значений, мг/м³;

d₀    - пределы допускаемой основной относительной погрешности газоанализатора, %.

• 6.4.2.4 Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

• 6.4.3 Определение времени установления показаний газоанализатора

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности газоанализатора по п.6.4.1 при подаче ГСО-ПГС №1 и ГСО-ПГС №3 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 3 точки поверки) или ГСО-ПГС № 4 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 4 точки поверки) в следующем порядке:

• 1) подать на газоанализатор ГСО-ПГС №3 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 3 точки поверки) или ГСО-ПГС №4 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 4 точки поверки), зафиксировать установившееся значение показаний газоанализатора;

• 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

• 3) подать на газоанализатор ГСО-ПГС №1, дождаться установления показаний газоанализатора, снять насадку с датчика газоанализатора, продуть газовую линию ГСО-ПГС №3 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 3 точки поверки) или ГСО-ПГС №4 (при поверке газоанализаторов для которых в таблице А.1 Приложения А указаны 4

точки поверки) в течение не менее 3 мин, надеть насадку на датчик газоанализатора и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

Результат считают положительным, если время установления показаний не превышает 30 с (для оптических датчиков) или 60 с (для электрохимических датчиков).

7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

• 7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации (при первичной поверке) и/или выдают свидетельство о поверке (при периодической поверке) согласно ПР 50.2.006-94. На оборотной стороне свидетельства о поверке указывают:

- перечень эталонов , с помощью которых произведена поверка газоанализатора ;

- перечень влияющих факторов с указанием их значений;

- метрологические характеристики газоанализатора ;

- указание на наличие Приложения — протокола поверки (при его наличии);

- дату поверки;

- наименование подразделения, выполнявшего поверку.

Свидетельство о поверке должно быть подписано:

На лицевой стороне:

- руководителем подразделения, производившего поверку,

- поверителем, производившим поверку;

На оборотной стороне:

- руководителем подразделения, производившего проверку (не обязательно),

- поверителем, производившим поверку.

• 7.3 При отрицательных результатах газоанализаторы не допускают к применению. В технической документации газоанализатора делают отметку о непригодности, выдают извещение установленной формы согласно ПР 50.2.006-94 и аннулируют свидетельство о поверке.

Приложение А

(обязательное)

Перечень газовых смесей, используемых при поверке

Таблица А.1 - Технические характеристики ГСО-ПГС для определения метрологических характеристик газоанализатора

- азот собой чистоты, сорт 1- й по ГОСТ 9293-74;

- изготовители и поставщики ГСО-ПГС:

-     ООО "Мониторинг", 190005, Россия, г. Санкт-Петербург, Московский пр.,19. тел. (812) 315-11-45, факс 327-97-76;

-    ФГУП "СПО "Аналитприбор", 214031Россия, г. Смоленск, ул. Бабушкина, 3, тел. (4812) 51-32-39;

-     ОАО "Линде Газ Рус", 143907, Россия, Московская обл., г. Балашиха, ул. Белякова, 1-а; тел: (495) 521-15-65, 521-48-83, 521-30-13;

факс: 521-27-68;

-    ЗАО “Лентехгаз”, 192148, Санкт-Петербург , Большой Смоленский проспект, д. 11, тел. (812) 265-18-29, факс 567-12-26.;

-     ООО "ПГС - Сервис", 624250, Россия, Свердловская область, г. Заречный ул. Попова 9-А, тел. (34377) 7-29-11, тел./факс (34377) 7

29-44

и другие предприятия-производители ГСО-ПГС, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01

Приложение Б

(обязательное)

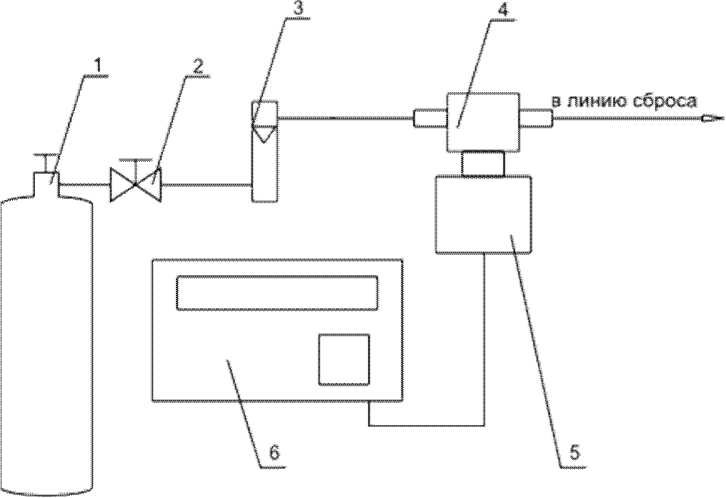

Схема подачи ГСО-ПГС на газоанализаторы стационарные ГСО-2, МГСО-2

• 1 - источник получения ГСО-ПГС (баллон, ТДГ-01);       4 - насадка;

• 2 - вентиль тонкой регулировки;                           5 - датчик;

• 3 - ротаметр РМ-А-0,063 Г УЗ;                           6 - терминал (при его наличии).

Рисунок Б.1 - Схема подачи ГСО-ПГС на газоанализаторы

Приложение В

(обязательное) Метрологические характеристики газоанализатора

Таблица В.1 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов стационарных ГСО-2, МГСО-2
