УТВЕРЖДАЮ

Руководитель ГЦИ СИ -

Инструкция

Пробники токовые ТСР0030, ТСР0150 компании « Tektronix, Inc.», США

Методика поверки

г. Мытищи 2009 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика распространяется на пробники токовые ТСРООЗО, ТСР0150 (далее по тексту - пробники), компании «Tektronix, Inc.», США, и устанавливает порядок и объем их первичной и периодической поверки.

  • 1.2 Межповерочный интервал - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При поверке выполняют операции, представленные в таблице 1. Таблица 1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

ввозе импорта (после ремонта)

периодической поверке

1 Внешний осмотр.

8.1

+

+

2 Опробование.

8.2

+

+

3 Определение погрешности коэффициента передачи тока.

8.3

+

+

4 Определение времени нарастания переходной характеристики и расчетного значения полосы пропускания.

8.4

+

+

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленное в таблице 2.

Таблица 2

№ пункта методики поверки

Эталонные СИ, испытательное оборудование и вспомогательная аппаратура

1

2

8.2, 8.3,

8.4

Осциллограф цифровой DPO4104 (4 канала, полоса пропускания от 0 до 1 ГГц, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 3 %)

8.3

Калибратор универсальный 9100 (диапазон воспроизведения напряжения постоянного тока ± 10 В, пределы допускаемой относительной погрешности воспроизведения напряжения ±0,1 %)

8.4

Генератор испытательных импульсов И1-15 (длительность фронта основных импульсов не более 250 пс, диапазон установки длительности основных импульсов от 0,1 до 10 мкс, максимальная амплитуда основных импульсов не менее 10 В)

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

  • 3.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки пробников допускаются лица, имеющие высшее или среднее специальное образование, квалификационную группу по электробезопасности не ниже 4 с напряжением до 1000 В, прошедшие инструктаж по технике безопасности при работе с электронным измерительно-испытательным оборудованием, и опыт практической работы.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на приборы, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C         23 ± 5;

  • - относительная влажность воздуха, %           65 ± 15;

  • - атмосферное давление, кПа (мм рт. ст.)          100 ±4 (750 ±30);

  • - параметры питания от сети переменного тока:

  • - напряжение, В                               220 ± 4,4;

  • - частота, Гц                                     50 ± 0,5.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать приборы в условиях, указанных в п. 6.1, в течение 1 ч;

  • - выполнить операции, оговоренные в руководстве по эксплуатации на поверяемый пробник (РЭ) по его подготовке к поверке;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев приборов для установления их рабочего режима.

8 ПРОВЕДЕНИЕ ПОВЕРКИ 8Л Внешний осмотр
  • 8.1.1 Проверка внешнего вида.

Внешний вид пробника проверить в соответствии с требованиями ТД.

При внешнем осмотре проверить:

  • - наличие товарного знака компании-изготовителя, серийный номер, год изготовления;

  • - состояние лакокрасочного покрытия;

  • - чистоту гнезд, разъемов, клемм;

  • - отсутствие механических, электрических, химических и тепловых повреждений.

Результаты внешнего осмотра считать положительными, если внешний вид пробника соответствует всем перечисленным требованиям

  • 8.1.2  Проверка комплектности.

При проверке установить:

  • - наличие ТД;

  • - соответствие комплектности пробника требованиям ТД.

Результаты проверки комплектности считать положительными, если комплектность пробника соответствует ТД.

8.2 Опробование

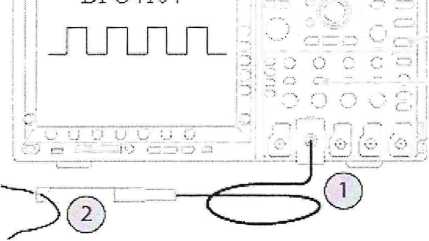

  • 8.2.1 Подготовить осциллограф DPO4104 и пробник к работе в соответствии с ТД. Подключить пробник к любому каналу осциллографа (1) (рисунок 1).

    ПРО41П д

    Рисунок 1

  • 8.2.2  Нажать кнопку DEGAUSS/AUTOZERO (3) (размагничивание/автоматическая установка нуля).

  • 8.2.3  Зажать пробником участок цепи через которую проходит переменный или импульсный ток (2).

  • 8.2.4  Нажать кнопку AUTOSET (4) (или в ручную установить необходимые настройки) на осциллографе для получения устойчивого изображения сигнала на экране.

  • 8.2.5  Результаты опробования считать положительными если на экране осциллографа набюдается устойчивое изображение сигнала (меандра).

8.3 Определение погрешности коэффициента передачи тока

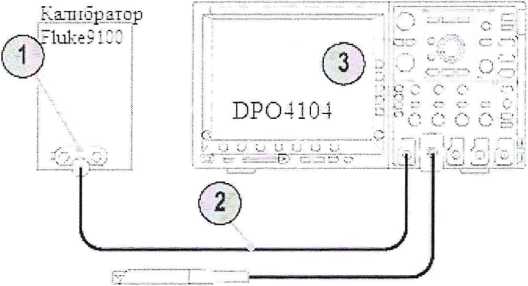

  • 8.3.1 Собрать измерительную схему в соответствии с рисунком 2.

    Рисунок 2

  • 8.3.2 Установить следующие настройки на осциллографе:

  • - коэффициент отклонения: 500 мВ/дел;

  • - коэффициент развертки: 400 или 500 мкс/дел;

  • - уровень запуска: 50%;

  • - режим усреднений: 16;

  • - входное сопротивление: 1 МОм;

  • - включить функцию автоматического измерения амплитуды.

  • 8.3.3  Установить калибратор в режим формирования меандра частотой 500 МГц и амплитудой 3 В (1).

  • 8.3.4  Зафиксировать измеренное значение амплитуды Иосц (3).

  • 8.3.5  Рассчитать погрешность коэффициента усиления канала осциллографа по формуле:

^осц =t/°^~3xl00%.

где 11осц- измеренное значение амплитуды осциллографом, В

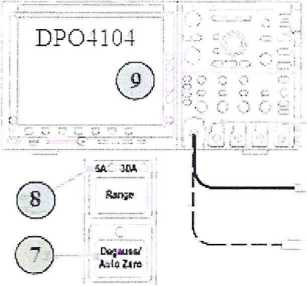

  • 8.3.6  Собрать измерительную схему в соответствии с рисунком 3.

    Рисунок 3

    Калибратор

  • 8.3.7  Подсоединить к калибратору токовый контур постоянного тока с пятью витками (5). Параметры токового контура и порядок го изготовления указаны в ТД на пробники.

  • 8.3.8  Установить калибратор в режим AC Amps (переменный ток) (6).

  • 8.3.9  Размагнитить пробник и подсоединить его к контуру постоянного тока с пятью витками (7).

  • 8.3.10 Установить на пробнике:

  • - ТСР0030 рабочий диапазон измеряемых токов 5А;

  • - ТСР0150 рабочий диапазон измеряемых токов 25А.

  • 8.3.11 Установить следующие настройки на осциллографе (8):

  • - коэффициент отклонения: 500 мА/дел (2,5 А/дел);

  • - уровень запуска: 50%;

  • - режим усреднений: 16;

  • - включите функцию автоматического измерения амплитуды.

  • 8.3.12 Установить калибратор в режим формирования меандра частотой 500 МГц в контур с пятью витками с амплитудой равной значению, указанному в таблице 3.

Таблица 3.

Пробник

Диапазон измерений тока, А

Амплитуда меандра на выходе калибратора, 1уст> А

Измеренное значение амплитуды Иосц, В

Измеренное значение амплитуды 1пр, А

погрешность 8осц

погрешность 3ПР

ТСРООЗО

5

0,3

30

3,0

ТСР0150

25

2,5

150

10,0

  • 8.3.13 Зафиксировать измеренное значение амплитуды Unp (9).

  • 8.3.14 Рассчитать погрешность коэффициента передачи пробника по формуле:

(I -5 -1           Л

1 ПР       2 уста

х100% -8ОСЦ

<        Уст

где Unp - измеренное значение амплитуды осциллографом, А

  • 8.3.15 Записать рассчитанную погрешность в таблицу 3.

  • 8.3.16 Установить на пробнике

  • - ТСР0030 рабочий диапазон измеряемых токов ЗОА;

  • - ТСР0150 рабочий диапазон измеряемых токов 150А.

  • 8.3.17 Установить коэффициент отклонения канала осциллографа 5 А/дел (25 А/дел).

  • 8.3.18 Повторить п.п.8.3.12 - 8.3.15 для данных коэффициентов передачи тока. Результаты поверки считать положительными, если рассчитанные значения погрешности коэффициента передачи тока находятся в пределах ± 3 %.

  • 8.4 Определение времени нарастания переходной характеристики и расчетного значения полосы пропускания

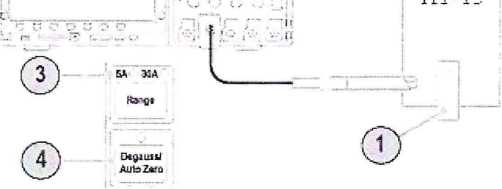

  • 8.4.1 Собрать измерительную схему в соответствии с рисунком 4.

    DPO4104   ..        ®

    Т-Г1 -1 л

    Рисунок 4

  • 8.4.2  Подключить один конец кабеля BNC к выходу генератора испытательных импульсов И1-15, а другой к контуру тока высокой частоты.

  • 8.4.3  Установить на генераторе И1-15 минимальное значение амплитуды.

  • 8.4.4  Установить следующие настройки на осциллографе:

  • - коэффициент отклонения: 200 мА/дел (1 A/дел для ТСР0150);

  • - коэффициент развертки: 2 нс/дел (10 нс/дел для ТСР0150);

  • - уровень запуска: 50 %;

  • - режим усреднений: 32;

  • - включить функцию автоматического измерения длительности фронта RISE TIME.

    8.4.5

    Установить на пробнике

    • - ТСРООЗО рабочий диапазон измеряемых токов 5А;

    • - ТСР0150 рабочий диапазон измеряемых токов 25А.

    • 8.4.6

    • 8.4.7

    • 8.4.8

    Размагнитить пробник.

    Зажать пробником контур тока высокой частоты.

    Подстроить амплитуду импульсов на выходе генератора и коэффициент откло-

нения осциллографа, так чтобы сигнал занимал не менее 6 делений экрана по вертикали. Измеренное значение длительности фронта записать в протокол как

  • 8.4.9  Время нарастания переходной характеристики пробника равно измеренному значению длительности фронта.

  • 8.4.10 Рассчитать верхнюю граничную частоту полосы пропускания пробника по фор-

муле:

0 35

^.[ГП/] = Гу-.

Результаты поверки считать положительными, если время нарастания переходной характеристики пробника ТСРООЗО не более 2,92 нс, пробника ТСР0150 не более 17,5 нс.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки пробника выдается свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 В случае отрицательных результатов поверки поверяемый пробник к дальнейшему применению не допускается. На такой пробник выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин.

    А.С. Гончаров

    А.В. Клеопин

Начальник отдела

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник лаборатории

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник НИО-1 ГЦИ СИ ФГУП «ВНИИФТРИ»

В.З. Маневич
