Методика поверки «Счетчик электрической энергии многофункциональный ТЕ1000. Часть 2» (ФРДС.411152.006РЭ1)

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ТЕХНОЭНЕРГО»

603152, г. Нижний Новгород, ул. Кемеровская, д. 3, офис 9

СОГЛАСОВАНО

СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ МНОГОФУНКЦИОНАЛЬНЫЙ ТЕ1000

Руководство по эксплуатации Часть 2 Методика поверки ФРДС.411152.006РЭ1

Содержание

Перечень операций поверки счетчика

Требования к условиям проведения поверки

Требования к специалистам, осуществляющим поверку

Метрологические и технические требования к средствам поверки

Требования (условия) по обеспечению безопасности проведения поверки

Внешний осмотр

Подготовка к поверке и опробование счетчика

Проверка программного обеспечения (ПО) счетчика

Приложение А Схемы подключения счётчика к поверочной установке

Приложение Б Схемы подключения счётчиков к компьютеру

1 Общие положения

• 1.1   Настоящая методика составлена с учетом требований Приказов Минпромторга России № 2510 от 31.07.2020, № 2907 от 28.08.20, РМГ 51-2002 в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ГОСТ 8.584-2004 и устанавливает методику первичной, периодической и внеочередной поверки счётчиков, а также объем, условия поверки и подготовку к ней.

Настоящая методика устанавливает требования к эталонам и средствам измерений для проведения поверки счетчиков, позволяющие оценить метрологические характеристики с требуемой точностью и обеспечивающие прослеживаемость поверяемого счетчика к государственным первичным эталонам в соответствии с ГОСТ 8.551-2013 «ГСП. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц».

• 1.2   Настоящая методика распространяется на счётчики электрической энергии многофункциональные ТЕ 1000 (далее счётчики), предназначенные для измерения и многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направления в однофазных двухпроводных сетях переменного тока с номинальным напряжением 230 В, базовым (максимальным) током 5 (100) А или 5(80) А, частотой (50 ± 2,5) Гц при непосредственном подключении к сети. При определении метрологических характеристик по п.п. 10.2-10.6 применяется метод прямых измерений.

В модельный ряд счётчиков серии ТЕ 1000 входят счётчики, отличающиеся наличием реле управления нагрузкой, типами интерфейсов связи и способом установки (внутри или снаружи помещений или на DIN-рейку). Счётчики всех вариантов исполнения имеют второй датчик тока в нулевом проводе и идентичные метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики, единое программное обеспечение. Варианты исполнения счётчиков и встраиваемых модемов приведены в таблицах 1 - 3.

• 1.3   До ввода в эксплуатацию и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый счётчик.

Интервал между поверками 16 лет.

• 1.4   Периодической поверке подлежат счётчики, находящиеся в эксплуатации или на хранении по истечении интервала между поверками.

• 1.5   Внеочередную поверку проводят при эксплуатации счётчиков в случае:

• -  отсутствия подтверждения результатов поверки счётчика в соответствии с действующим на дату ее проведения нормативным правовым актом, принятым в соответствии с законодательством Российской Федерации об обеспечении единства измерений;

• - повреждения или отсутствия пломб, обеспечивающих защиту от несанкционированного доступа к узлам настройки (регулировки) счётчика, с вскрытием пломб, предотвращающих доступ к узлам настройки (регулировки) и (или) элементам конструкции счётчика;

• -  в случае утраты формуляра счётчика;

• -  ввода в эксплуатацию счётчика после длительного хранения (более одного интервала между поверками);

• - при известном или предполагаемом ударном воздействии на счётчик или неудовлетворительной его работе;

• -  продажи (отправки) потребителю счётчика, не реализованного по истечении срока, равного одному интервалу между поверками.

  Изм	Лист	№ докум.	Подп.	Дата

  ФРДС.411152.006РЭ1

  Лист

  3

Таблица 1 - Варианты исполнения счётчиков серии ТЕ 1000

• 3.2   При проведении поверки должны соблюдаться условия, установленные в ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012. ГОСТ 8.584-2004:

• - температура окружающего воздуха (23±2)°С ;

• -  относительная влажность воздуха (30 - 80) %;

• -  атмосферное давление (630 - 795) мм. рт. ст;

• -  внешнее магнитное поле не превышает естественного фона;

• -  частота измерительной сети (50±0,3)Гц;

• -  форма кривой напряжения и тока измерительной сети синусоидальная с К_г не более 2 %;

• -  отклонение напряжения от среднего значения не более ±1 %;

• -  отклонение тока от среднего значения не более ±1 %.

• 3.3   Перед проведением поверки необходимо изучить документы: ФРДС.411152.006РЭ «Руководство по эксплуатации. Часть 1», ФРДС.411152.006РЭ2 «Руководство по эксплуатации. Часть 3. Дистанционный режим», ФРДС.468369.009РЭ «Терминалы серии Т-1. Руководство по эксплуатации».

• 3.4   Поверка должна проводиться на аттестованном оборудовании и с применением средств поверки, имеющих действующий знак поверки или свидетельство о поверке.

4    Требования к специалистам, осуществляющим поверку

• 4.1   К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки, руководство по эксплуатации на счетчик, эксплуатационную документацию на средства поверки и имеющих стаж работы по данному виду измерений не менее 1 года.

5    Метрологические и технические требования к средствам поверки

• 5.1   Для проведения поверки должно быть организовано рабочее место, оснащенное средствами поверки в соответствии с таблицей 5.

  Таблица 5- Средства поверки

  Средства поверки	Номер пункта методики поверки	Основные технические характеристики средства поверки
  Прибор для испытания электрической       прочности УПУ-10	10.1	Испытательное напряжение до 10 кВ, погрешность установки напряжения ± 5 %;
  Установка поверочная универсальная УППУ-МЭ 3.1КМ	8.2, 10.2- 10.8	Диапазон напряжений (160-276) В; диапазон токов (0,02-100) А; погрешность измерения активной/реактивной энергии ± (0,015/0,03) %; погрешность измерения тока и напряжения ± 0,03 %.
  Частотомер    электронно счетный 43-63	10.8	Погрешность измерения 510'7
  Секундомер механический СОСпр-2б-2	10.2-10.3	цена деления 0,2 с, класс точности 2
  Источник питания Б5-70	10.2-10.3, 10.8	Напряжение (0-30) В, ток до 50 мА; погрешность индикации ±200 мВ, ±30мА

  						Лист
  					ФРДС.411152.006РЭ1	7
  Изм	Лист	№ докум.	Подп.	Дата

Продолжение таблицы 5

• 5.2 Допускается проведение поверки счётчиков с применением средств поверки, не указанных в таблице 5, но обеспечивающих определение и контроль метрологических характеристик поверяемых счётчиков с требуемой точностью.

Допускается проведение поверки на установке с максимальным током 50 А.

6    Требования (условия) по обеспечению безопасности проведения поверки

• 6.1   Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

• 6.2   При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», а так же требования раздела 1 руководства по эксплуатации ФРДС.411152.006РЭ и соответствующих разделов из документации на применяемые средства измерений и испытательное оборудование.

• 6.3   К работе на поверочной установке следует допускать лиц. прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний, если иное не установлено в эксплуатационных документах на поверочную установку.

7    Внешний осмотр

• 7.1 При внешнем осмотре должно быть установлено соответствие счётчика следующим требованиям:

• -   лицевая панель счётчика должна быть чистой и иметь четкую маркировку в соответствии с требованиями ГОСТ 31818.11 -2012;

• -   во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

• -   на крышке зажимов счётчика должна быть нанесена схема подключения счётчика к электрической сети;

• -   на табло индикатора счётчика отсутствуют сообщения об ошибках;

• -   в комплект счётчика должен входить формуляр.

  						Лист
  					ФРДС.411152.006РЭ1	8
  Изм	Лист	№ докум.	Подп.	Дата

  Инв.№ подл. I Подп. и дата [Взам. инв.№ [Инв.№ дубл. I Поди, и дата

• 8 Подготовка к поверке и опробование счетчика

8.1    Подготовка к поверке

• 8.1.1  Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отключений.

• 8.1.2  Подключить средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в эксплуатационной документации на них.

• 8.1.3  Если в счетчик установлен дополнительный интерфейсный модуль, то его следует отключить от цепей счетчика и подключить обратно по окончанию поверки.

• 8.1.4  Для определения погрешностей измерения активной и реактивной энергии и мощности прямого и обратного направления, частоты, напряжения и тока:

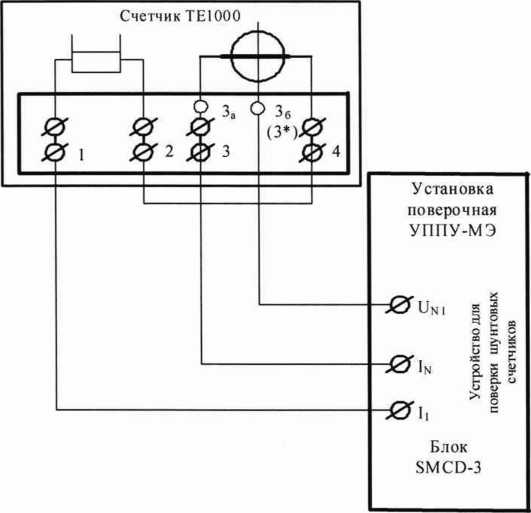

счётчики должны подключаться к поверочной установке по схеме, приведенной на рисунке А.1 приложения А;

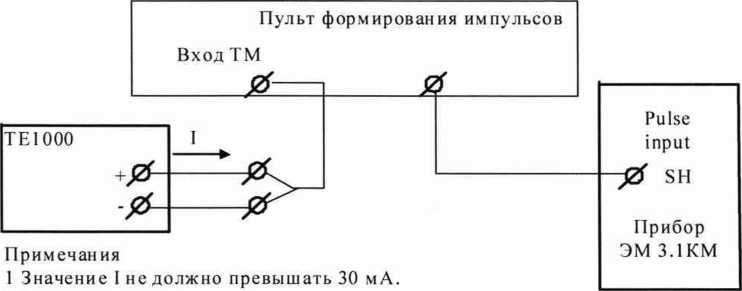

испытательный выход счётчика должен подключаться к поверочной установке по схеме, приведенной на рисунке А.2 приложения А;

назначение и расположение контактов соединителей интерфейсных цепей приведены на рисунке А.З приложения А;

• 8.1.5  Поверка должна проводиться с применением компьютера и программного обеспечения «Конфигуратор СЭТ-4ТМ».

Подключение счётчика к компьютеру для работы через интерфейс RS-485 должно производиться по схеме, приведенной на рисунке Б.1 приложения Б.

Подключение счётчика к компьютеру для работы через оптопорт должно производиться по схеме, приведенной на рисунке Б.2 приложения Б.

• 8.1.6  Подготовка к работе компьютера, программы «Конфигуратор СЭТ-4ТМ» и установка связи со счётчиком

  • 8.1.6.1 Включить питание компьютера и дождаться загрузки операционной системы.

  • 8.1.6.2 Установить на компьютере программное обеспечение «Конфигуратор СЭТ-4ТМ», если оно не было установлено ранее, из дистрибутивного пакета, поставляемого заводом-изготовителем счётчиков. Порядок установки программы «Конфигуратора СЭТ-4ТМ» на компьютере пользователя описан в файле, входящем в состав поставляемого программного обеспечения конфигуратора. После установки программы следует пользоваться загрузочным модулем программы «Конфигуратор СЭТ-4ТМ» той версии, которая указана в таблице 5 или более поздней.

  • 8.1.6.3 Вызвать программу «Конфигуратор СЭТ-4ТМ». При этом на экране должна появиться генеральная форма программы, приведенная на рисунке 1, содержащая панель инструментов, меню режимов и рабочий стол для вызова подчиненных форм из меню режимов.

    Изм	Лист	№ докум.	Подп.	Дата

    ФРДС.411152.006РЭ1

    Лист

    о о пи

    «nAIUfi

    О X

    ® 5 « |

    ■'ЬпЯН.ч

    Автооп

    ределение

    типа

    счётчика

    со счётчиком

    ) • у

    Стсп-ёиг г~3.

    г- П».етнзй _г-- Протокол протокол          Y-NET

    Множитель

    ; Прсйидгь | Запноап» 1

    Г Строг© соблюдать TIME OUT

    Г;<4»! 4 М&в^ТП£С^*4ЛСТйС--.. Помечать мавсстзвесмэв среза Запретить ь»<гсг арм>*« ре*»*< работы тарификатор*



    10 56 32 ЭВО

    10-5Б-.ЗЛ 125

    Перештры ссчдм>ниня СОМ U

    Саоросгъ

    -
    «|
    Ч«ТИС«ТЬ
    J

    М «синыъкм» днина п»



    ________Piriwnrar-ппйнппп'» ]

    Тест связи

    Мкаловгэ. Паев*	1!
    I
    Г* Рмрвидеъ в«ом<ювм »*»<*«
    Прочитать |	Залисапв J
    Г"
    г
    ДоСТуп! Доступ 2 ]     С Доступ 3	Изменить
    	Прочитать / Сбросить

    ’«n^LffiUT^a . Протокол

    Инв.№ подл. 111одп. и дата [Взам. инв,№ |Инв.№ дубл. I Подп. и дата

Рисунок 1 - Генеральная форма программы «Конфигуратор СЭТ-4ТМ» с открытыми подчиненными формами «Параметры соединения», «Параметры и установки», «Протокол обмена»

• 8.1.6.4 Посредством формы «Параметры соединения» настроить коммуникационные параметры конфигуратора для работы через оптопорт, для чего:

• -   нажать кнопку «Оптопорт»;

в окне «Порт» установить номер COM-порта компьютера (СОМ1-СОМ255) к которому подключено устройство сопряжение оптическое УС0-2Т (ТЕ001);

• -   снять все флаги;

• -   установить флаг «CRC»;

• -   в окне «Время ожидания ответа счётчика» ввести 1000 мс и нажать Enter;

• -   в окне «Системный TimeOut» ввести 50 мс и нажать Enter;

• -   в окне «Перезапросов при отсутствии ответа» установить 1.

• 8.1.6.5 Проверить связь со счётчиком через оптопорт. Для чего:

подключить головку устройства сопряжения оптического к оптопорту проверяемого счётчика;

снять флаг «Расширенный сетевой адрес» на генеральной форме программы, если он установлен;

в окне «Сетевой адрес» генеральной формы программы установить адрес «0» (общий адрес);

нажать кнопку «Автоопределение типа счётчика» на панели инструментов генеральной формы программы;

убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счётчика, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен» (рисунок 1);

прочитать короткий индивидуальный адрес счётчика из окна «Сетевой адрес прибора: Короткий» формы «Параметры и установки» и вписать его в окно «Сетевой адрес» генеральной формы программы;

• -   убедиться, что в окнах генеральной формы «Тип счётчика», «1ном», «ином» установились правильные значения для проверяемого счётчика.

• 8.1.6.6 Проверить настройки интерфейса RS-485 счётчика чтением параметров настройки через оптопорт (кроме счетчиков наружной установки). Для чего:

• -   открыть вкладку «Изменение параметров соединения» формы «Параметры соединения» (рисунок 2);

• -   нажать кнопку «Прочитать» в группе элементов «Канал 1»;

убедиться, что в информационном окне генеральной формы программы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», а в окнах вкладки «Скорость», «Четность» отображаются прочитанные значения «9600» и «Нечет» соответственно;

если это не так. то запомнить настройки RS-485, установленные потребителем на стадии эксплуатации, чтобы их вернуть по окончанию поверки счётчика. В окне «Скорость» установить значение «9600» из списка окна, в окне «Четность» установить значение «Нечет» и нажать кнопку «Изменить»;

убедиться, что в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен», свидетельствующее о том, что интерфейс RS-485 счётчика настроен на скорость обмена 9600 бит/с с битом контроля нечетности.

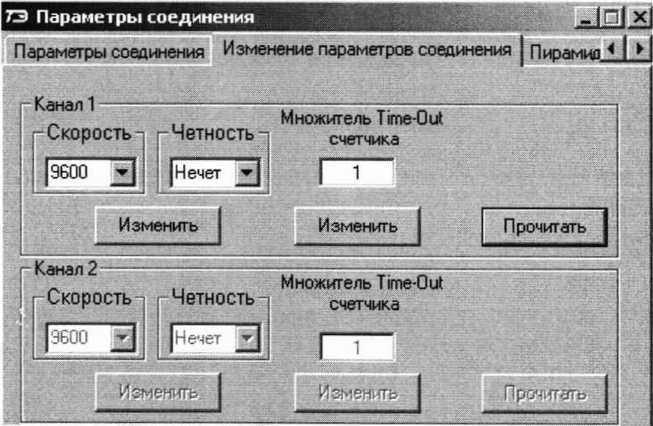

Рисунок 2 - Форма «Параметры соединения», вкладка «Изменение параметров соединения»

• 8.1.6.7 Проверить связь со счётчиком через интерфейс RS-485 (кроме счетчиков наружной установки). Для чего:

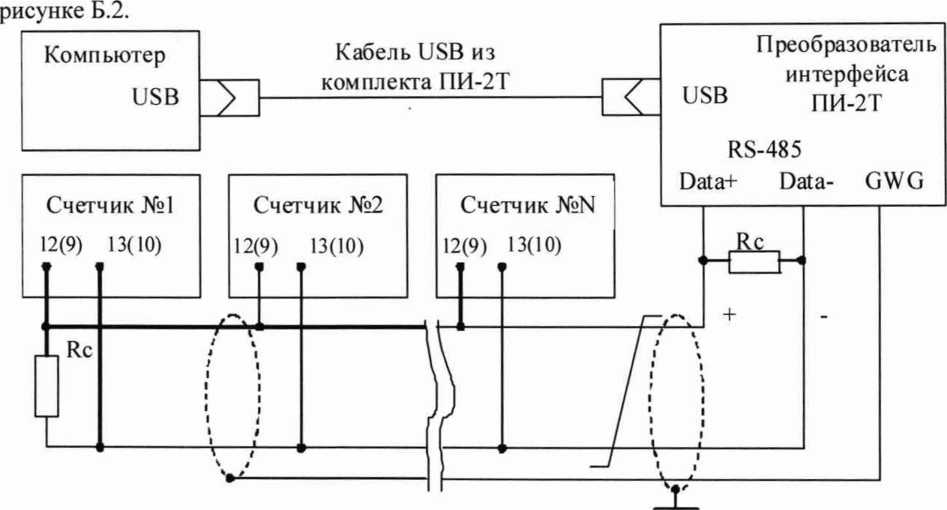

• -   подключить счётчик к компьютеру по схеме, приведенной на рисунке Б.1 приложения Б;

• -   нажать одну из кнопок «RS485» на форме «Параметры соединения»;

в окне «Порт» установить номер COM-порта компьютера (СОМ1-СОМ255), к которому подключен преобразователь интерфейса ПИ-2Т (ТЕО 10);

• -   в окне «Скорость» установить «9600»;

• -   в окне «Четность» установить «Нечет»;

• -   в окне «Стоп-бит» установить «1»;

• -   в окне «Время ожидания ответа счётчика» установить 250 мс;

• -   в окне «Системный TimeOut» установить 50 мс;

• -   нажать кнопку «Автоопределение типа счётчика» на панели инструментов генеральной формы программы;

  Изм	Лист	№ докум.	Подп.	Дата

  ФРДС.411152.006РЭ1

  Лист

  11

• -   убедиться, что появилась форма «Параметры и установки», заполненная данными, прочитанными из счётчика по интерфейсу R.S-485, а в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Чтение параметров закончено» (рисунок 1).

• 8.1.6.8 Для счётчиков всех вариантов исполнения снять флаг «Однонаправленный режим учета по модулю» на форме «Параметры и установки», если он установлен. Восстановить флаг по окончанию поверки, если он был установлен на эксплуатации.

8.1.7 Конфигурирование испытательного выхода

• 8.1.7.1 Перед началом внеочередной и периодической поверки с помощью программы «Конфигуратор СЭТ-4ТМ», формы «Конфигурирование испытательных выходов и цифровых входов» прочитать и запомнить конфигурацию выхода, установленную потребителем на стадии эксплуатации, чтобы вернуть по окончанию поверки счётчика.

• 8.1.7.2 Произвести конфигурирование испытательного выхода с помощью программы «Конфигуратор СЭТ-4ТМ», формы «Конфигурирование испытательных выходов»:

как показано на рисунке 3 для определения погрешности измерения активной энергии прямого направления;

как показано на рисунке 4 для определения погрешности измерения активной энергии обратного направления;

• -   как показано на рисунке 5 для определения погрешности измерения реактивной энергии прямого направления;

как показано на рисунке 6 для определения погрешности измерения реактивной энергии обратного направления.

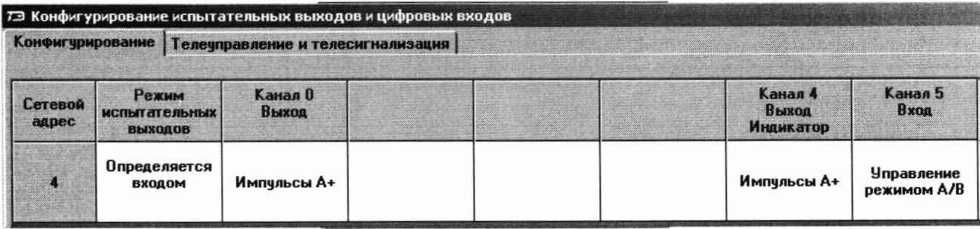

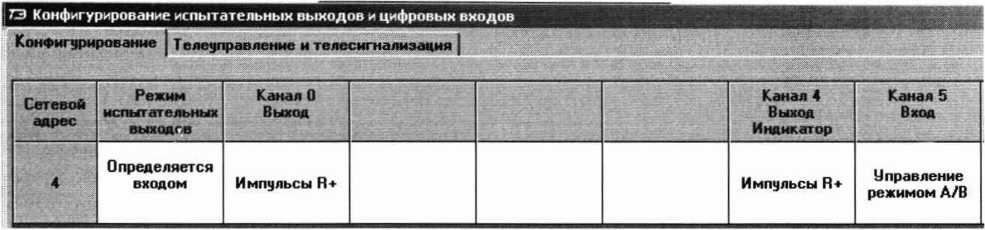

Рисунок 3 - Конфигурирование испытательных выходов для определения погрешности измерения активной энергии прямого направления

73 Конфигурирование испытательных выходов и цифровых входов______________________________ .  . ■   _■ . ■

Конфигурирование ■ Iелеуправление и телесигнализация I

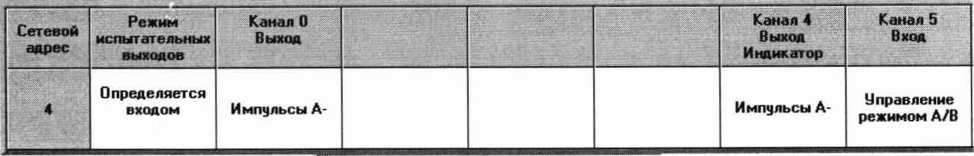

Рисунок 4 - Конфигурирование испытательных выходов для определения погрешности измерения активной энергии обратного направления

Рисунок 5 - Конфигурирование испытательных выходов для определения погрешности измерения реактивной энергии прямого направления

Определяется

пиалпн

Определяется входом Отмена

8.2 Опробование счетчика

• 8.2.1  Перед началом поверки, посредством формы конфигуратора «Управление режимами индикации», вкладки «Маски» прочитать и запомнить установленные маски режимов индикации, чтобы их восстановить по окончанию поверки. Размаскировать все режимы индикации, сняв все маски по кнопке «Выбрать все» и записать в счётчик по кнопке «Передать в прибор».

При проверке функционирования кнопок управления режимами индикации следует иметь в виду, что если подсветка индикатора счётчика или терминала погашена, то любое нажатие кнопки управления приводит к включению подсветки индикатора без изменения текущего режима.

8.2.2  Проверка функционирования устройства индикации и кнопки управления счётчика внутренней установки и установки на DIN-рейку

• 8.2.2.1 Подать на параллельную цепь счётчика номинальное напряжение и отключить ток. Убедиться, что в течение 1,5 с, включились все элементы индикации ЖКИ. Если времени анализа оказалось недостаточным, то включить все элементы индикации можно через интерфейсы связи посредством формы конфигуратора «Управление режимами индикации». вкладки «Управление», нажатием кнопки «Тест У И». При этом включаются все элементы индикации ЖКИ на время 5 с, после чего индикатор возвращается в прерванный режим индикации.

• 8.2.2.2 Убедиться, что через 2-3 секунды счётчик перешел в режим индикации основных параметров, в подрежим индикации текущих измерений, с отображением на индикаторе:

• -  пиктограмм текущего тарифа «Т1», «Т2», «ТЗ», «Т4», «Т5», «Тб», «Т7», «Т8»;

• -  курсора текущего вида активной энергии (А+ или А-);

• -  значения активной энергии нарастающего итога по текущему тарифу текущего направления с размерностью «кВт ч».

• 8.2.2.3 Посредством программы «Конфигуратор СЭТ-4ТМ» формы «Расширенные массивы энергии» прочитать энергию нарастающего итога, нажатием кнопки «Всего» на поле формы.

• 8.2.2.4 Убедиться, что округленное до второго знака после запятой прочитанное конфигуратором значение активной энергии по текущему тарифу, равно значению энергии, индицируемой счётчиком.

• 8.2.2.5 Убедиться, что если счётчик находится в режиме индикации текущей активной энергии, то короткое нажатие кнопки РЕЖИМ ИНД переводит счётчик в режим индикации текущей реактивной энергии с индикацией пиктограммы текущего тарифа, курсора текущего направления реактивной энергии и значения реактивной энергии нарастающего итога по текущему тарифу с размерностью «кВАр ч». И так по кругу

• 8.2.2.6 Убедиться, что округленное до второго знака после запятой прочитанное конфигуратором значение реактивной энергии по текущему направлению и тарифу, равно значению реактивной энергии, индицируемой счётчиком.

• 8.2.2.7 Перевести счётчик в режим индикации основных параметров, подрежим индикации энергии нарастающего итога (от сброса) по длинному нажатию (более 1 секунды, но менее 5) кнопки управления РЕЖИМ ИНД. Убедиться, что счётчик перешел в подрежим индикации активной энергии нарастающего итога по сумме тарифов с включением пиктограммы режима «ВСЕГО», пиктограммы суммы тарифов «Т1», «Т2», «ТЗ», «Т4»,

  					ФРДС.411152.006РЭ1	Лист
  						14
  Изм	Лист	№ докум.	Подп.	Дата

  Инв.№ подл. I Подп. и лата |Взам. инв.№ |Инв.№ дубл. I Поди, и дата

«Т5», «Тб», «Т7», «Т8», размерности «кВт ч» и курсора вида энергии А+. Остальные курсоры должны быть погашены.

• 8.2.2.8 Убедиться, что индицируемое счётчиком значение активной энергии равно округленному до второго знака после запятой значению активной энергии по сумме тарифов, ранее прочитанной конфигуратором (п. -).

• 8.2.2.9 Убедиться, что по каждому короткому нажатию кнопки управления РЕЖИМ ИНД производится перебор параметров подрежима индикации энергии нарастающего итога в следующей последовательности:

• -  активная прямого направления по сумме тарифов, по тарифу 1, 2, 3, 4, 5, 6, 7, 8 с включением пиктограмм. «Т» номера тарифа (по сумме тарифов отсутствует), и курсора А+;

• -  активная обратного направления по сумме тарифов, по тарифу 1, 2, 3, 4, 5, 6, 7, 8 с включением пиктограмм. «Т» номера тарифа (по сумме тарифов отсутствует), и курсора А-;

• -  реактивная прямого направления по сумме тарифов, по тарифу 1, 2, 3, 4. 5, 6, 7, 8 с включением пиктограмм, «Т» номера тарифа (по сумме тарифов отсутствует), и курсора R+;

• -  реактивная обратного направления по сумме тарифов, по тарифу 1,2, 3, 4, 5, 6, 7, 8 с включением пиктограмм, «Т» номера тарифа (по сумме тарифов отсутствует), и курсора R-;

• -  число импульсов от внешнего датчика с включением на поле номера тарифа буквы «С» при погашенной «Т»;

• -   и так, по кругу.

Примечание - При индикации активной энергии должна включаться пиктограмма размерности «кВт ч», при индикации реактивной энергии должна включаться пиктограмма размерности «квар ч», а при индикации числа импульсов от внешнего датчика пиктограмма размерности должна отсутствовать.

• 8.2.2.10 Убедиться, что по каждому короткому нажатию кнопки управления счётчика ВОЗВРАТ перебор параметров подрежима индикации энергии нарастающего итога производится в обратной последовательности относительно описанного в п. 8.2.2.9.

• 8.2.2.11 Убедиться, что каждое значение энергии, индицируемое при индикации энергии нарастающего итога, равно соответствующему значению энергии, прочитанному по интерфейсу связи (п. -).

• 8.2.2.12 Перейти в следующий подрежим индикации основных параметров (энергия за год) по длинному нажатию кнопки РЕЖИМ ИНД (более 1 секунды, но менее 5) и убедиться, что по каждому длинному нажатию кнопки производится смена подрежимов индикации в следующей последовательности:

• -  всего;

• -  за год;

• -  за месяц;

• -  за сутки;

• -  за предыдущий год;

• -  за предыдущий месяц;

• -  за предыдущие сутки;

• -  на начало года;

• -  на начало месяца;

• -  на начало суток;

• -  на начало предыдущего месяца;

• -  на начало предыдущих суток.

  					Лист
  					ФРДС.411152.006РЭ1	15
  Изм	Лист	№ докум.	Подп.	Дата

  Инв.№ подл. I Подп. и дата [Взам. инв.№ |Инв.№ дубл. I Подп. и дата

• 8.2.2.13 Убедиться, что в каждом подрежиме индикации энергии коротким нажатием кнопки управления счётчика РЕЖИМ ИНД производится перебор по кольцу параметров индикации, как описано в п. 8.2.2.9. а по кнопке ВОЗВРАТ перебор производится в обратной последовательности.

• 8.2.2.14 Убедиться, что длинное нажатие кнопки РЕЖИМ ИНД в режиме индикации энергии на начало предыдущих суток, переводит счётчик в подрежим индикации текущих измерений, как описано в п. 8.2.2.2.

• 8.2.2.15 Перейти в режим индикации вспомогательных параметров по сверхдлинному нажатию (более 5 секунд) кнопки РЕЖИМ ИНД и убедиться, что по каждому короткому нажатию кнопки производится смена индикации в следующей последовательности (по кольцу):

• -   активная мощность «Р» с размерностью «Вт»;

• -   реактивная мощность «Q» с размерностью «Вар»;

• -   полная мощность «S» с размерностью (не индицируется) В А;

• -   напряжение сети «U» с размерностью (не индицируется) В;

• -   напряжение батареи «Ub» с размерностью (не индицируется) В;

• -   ток «П» с размерностью (не индицируется) А;

• -   коэффициент активной мощности «CoS» без размерности;

• -   коэффициент реактивной мощности «Sin» без размерности;

• -   коэффициент реактивной мощности «tAn» без размерности;

• -   частота сети «F» с размерностью (не индицируется) Гц;

• -   время без размерности;

• -   дата без размерности;

температура с размерностью «°C».

• 8.2.2.16 Переход из режима индикации вспомогательных параметров в режим индикации технологических параметров должен производиться по длинному нажатию кнопки управления (более 1 секунды, но менее 5). В режиме индикации технологических параметров перебор индицируемых параметров должен производиться коротким нажатием кнопки в следующей последовательности (по кольцу):

• -  версия внутреннего программного обеспечения (ПО) с индикацией в двух старших разрядах табло символов «ПО» 22.00.ХХ;

контрольная сумма метрологически значимой части ПО с индикацией в трех старших разрядах табло символов «сгс» 6818.

• -  загруженность процессора «EFF» с размерностью (не индицируется) %;

• -  свободная память «FhP» размерностью (не индицируется) %;

• -  сетевой адрес «СА» короткий без размерности.

8.2.3 Проверка функционирования устройства индикации и кнопки управления счётчика наружной установки

• 8.2.3.1 Счётчик наружной установки не имеет собственного ЖК индикатора, и визуализация данных измерений счётчика производится через удаленный терминал Т-1.01 МТ, Т-1.01МТ/1, подключаемый к счётчику по радиоканалу через встроенный радиомодем. Терминал входит в комплект поставки счётчика наружной установки, имеет индикатор и одну кнопку управления режимами индикации.

• 8.2.3.2 Проверку функционирования проводить по методике, изложенной в п. 8.2.2 также, как и для счётчика внутренней установки. При этом считывание информации должно производиться с индикатора терминала, а управление режимами индикации производиться кнопкой управления терминала.

Результат поверки считается положительным, если функционируют кнопки управ-

ления, на табло ЖКИ отображается информация без искажения символов и отсутствуют сообщения об ошибках.

8.2.4 Проверка функционирования электронных пломб

• 8.2.4.1 Для проверки функционирования электронных пломб открыть форму конфигуратора «Журналы событий» из меню «Параметры»\«Время».

• 8.2.4.2 Проверить функционирование электронной пломбы крышки зажимов, для чего:

• -  закрыть крышку зажимов;

• -  включить счётчик;

• -  прочитать и запомнить содержимое верхней строки журнала «Откры-тие/закрытие защитной крышки зажимов», которая должна содержать штамп времени открытия и штамп времени закрытия крышки;

• -  выключить счётчик;

• -  открыть и, через (4-5) секунд, закрыть крышку зажимов в выключенном состоянии счётчика;

• -  включить счётчик и прочитать верхнюю строку журнала «Открытие/закрытие защитной крышки зажимов»;

• -  убедиться, что в верхней строке журнала зафиксировалось время откры-тия/закрытия крышки зажимов в выключенном состоянии счётчика.

• 8.2.4.3 Проверить функционирование электронной пломбы крышки счётчика, аналогично описанному в п. 8.2.4.2, с той лишь разницей, что открывать/закрывать следует крышку счётчика после снятия крепежных винтов, а читать записи журнала «Вскрытия счётчика».

• 8.2.4.4 У счетчика для установки на DIN-рейку проверить функционирование электронной пломбы крышки батарейного отсека счётчика, аналогично описанному в п. 8.2.4.2, с той лишь разницей, что открывать/закрывать следует крышку батарейного отсека после снятия крепежных винтов, а читать записи журнала «Открытие/закрытие защитной крышки батарейного отсека».

Результаты поверки считают положительными, если формируются записи в журналах «Открытие/закрытие защитной крышки зажимов», «Вскрытия счётчика» «Открытие/закрытие защитной крышки батарейного отсека» при открытии/закрытии соответствующих крышек.

8.2.5 Проверка внутренних логических структур и массивов

• 8.2.5.1 Проверку внутренних логических структур и массивов счётчика проводить с применением компьютера и программного обеспечения «Конфигуратор СЭТ-4ТМ». При этом счётчик должен быть подключен к компьютеру через интерфейс RS-485 по схеме, приведенной на рисунке Б.1 приложения Б, или через оптопорт по схеме, приведенной на рисунке Б.2 приложения Б.

• 8.2.5.2 Подготовить к работе компьютеры и «Конфигуратор СЭТ-4ТМ» в соответствии с требованиями п.п. 8.1.5, 8.1.6 настоящей методики.

• 8.2.5.3 Подключить счётчик к поверочной установке, установить номинальное напряжение и отключить ток.

• 8.2.5.4 Открыть форму «Проверка функционирования по п. 1.2.20 ТУ» из меню «Поверка». При внеочередной и периодической поверке снять флаг «Проверять версию ПО». При первичной поверке установить флаг «Проверять версию ПО».

• 8.2.5.5 Нажать кнопку «Прочитать из прибора» на панели инструментов генеральной формы программы «Конфигуратор СЭТ-4ТМ».

  						Лист
  					ФРДС.411152.006РЭ1	1 7
  Изм	Лист	№ докум.	Подп.	Дата		1 /

копии на бумаге.

занным именем или

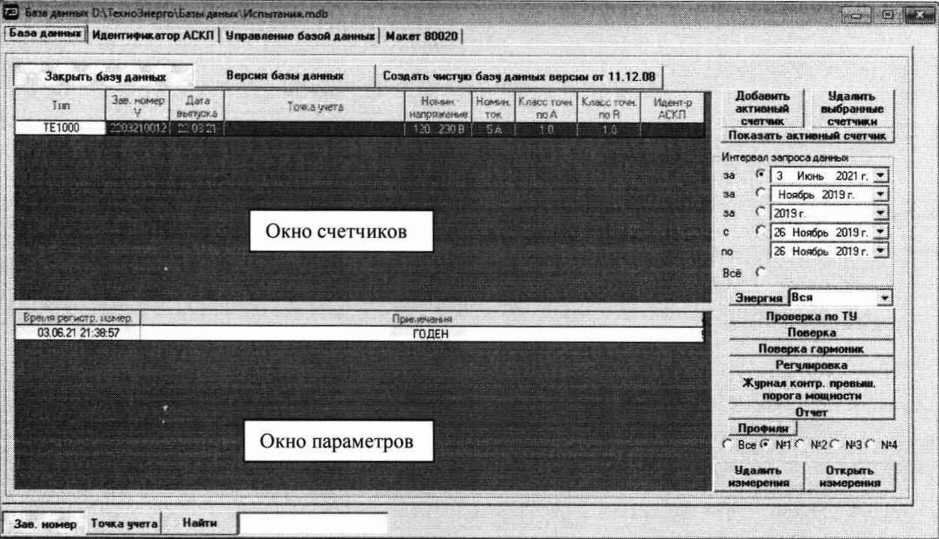

Рисунок 8 - Форма «База данных»

Результаты поверки считают положительными, если по окончанию проверки в строке «Соответствие требованиям п. 1.2.20 ТУ» выдается сообщение «Да» и отсутствуют ошибки обмена в окне «Состояние обмена».

8.2.6 Проверка функционирования встроенного радиомодема

• 8.2.6.1 Этот пункт не выполняется, если проверяемый счётчик не имеет встроенного радиомодема (таблица 1).

• 8.2.6.2 Проверку функционирования встроенного радиомодема следует проводить с применением терминала Т-1.01 МТ или Т-1.01МТ/1, входящего в состав комплекта счётчиков наружной установки.

• 8.2.6.3 Подготовить терминал к работе, для чего записать в его параметры конфигурации адрес радиомодема счётчика, равный серийному номеру счётчика, указанному на шкале счётчика.

• 8.2.6.4 Подключить терминал к компьютеру через оптопорт и настроить конфигуратор для работы через оптопорт, как описано в п. 8.1.6.4.

• 8.2.6.5 Открыть форму «Радиомодем» из меню «Параметры», вид которой приведен на рисунке 9.

- Радиомодем счетчика

Адрес радиомодема счетчика

[2203210012

8.2.6.10 Убедиться, что на табло терминала индицируется один из режимов индикации проверяемого счётчика и отсутствуют сообщения об ошибках в виде сообщений: «Егг 00», «Егг 01».

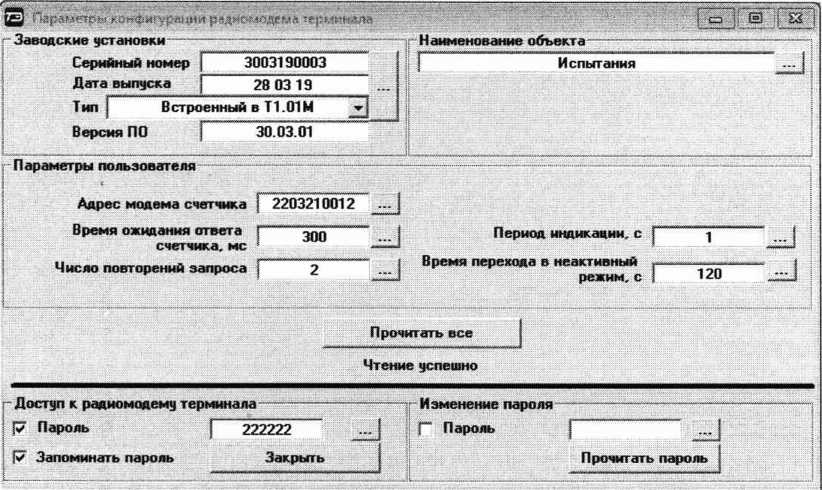

Рисунок 10 - Форма «Параметры конфигурации радиомодема терминала»

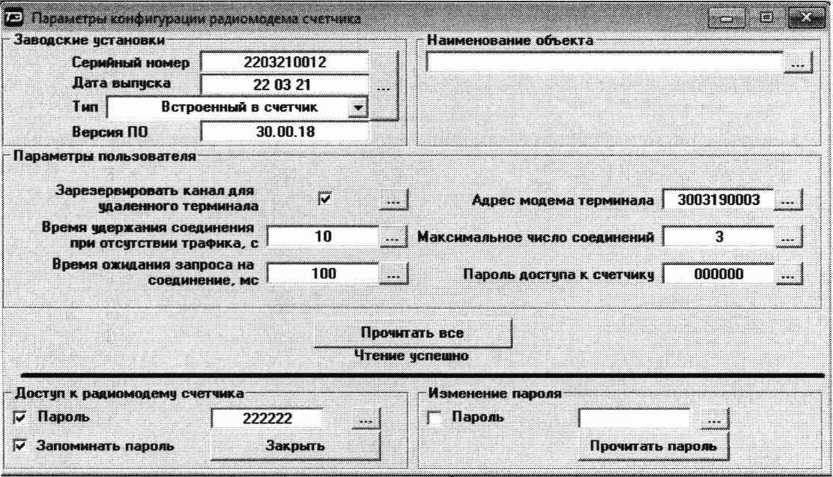

Рисунок 11 - Форма «Параметры конфигурации радиомодема счётчика»

Результаты поверки считают положительными, если радиомодем устанавливает соединение с терминалом, на табло терминала отображаются индицируемые параметры счётчика и производится изменение режимов индикации счётчика по нажатию кнопки терминала.

9    Проверка программного обеспечения (ПО) счетчика

• 9.1   Проверку идентификационных характеристик программного обеспечения (ПО) счётчика проводят в процессе проверки функционирования устройства индикации, описанной в п. 8.2.2.16. При этом на экране ЖКИ должно отсутствовать сообщение об ошибке Е-15 «Ошибка контрольной суммы метрологически значимой части ПО».

Результаты поверки считаются положительными, если версия ПО счетчиков 22.00.XX и контрольная сумма метрологически значимой части ПО 6818, а на ЖКИ отсутствует сообщение об ошибке Е-15.

• 10   Определение метрологических характеристик счетчика

10.1  Проверка электрической прочности изоляции

• 10.1.1 Проверку электрической прочности изоляции напряжением переменного тока частотой 50 Гц проводить по ГОСТ 31819.21-2012, прикладывая испытательное напряжение между контактами счётчика, указанными в таблице 6.

  Инв.№? подл. I Подп. и дата [Взам. инв.№ |Инв,№> дубл. I Подп, и дата

  Таблица 6 - Номера контактов счётчика для проверки электрической прочности изоляции

  Номера контактов, между которыми прикладывается испытательное напряжение		Величина испытательного напряжения
  Для счётчиков внутренней установки
  1 -4	«Земля», 5-13	4 кВ
  5,6	«Земля», 1 - 4, 7 - 13	2 кВ
  7,8	«Земля», 1 - 6, 9-13	2 кВ
  9-13	«Земля», 1 - 8	2 кВ
  Для счётчиков наружной установки
  1 -4	«Земля», 5, 6	4 кВ
  Для счётчиков установки на DIN-рейку
  1 -4	«Земля», 5-10	4 кВ
  5,6	«Земля», 1 - 4, 7 - 10	2 кВ
  7,8	«Земля», 1 - 6, 9, 10,	2 кВ
  9, 10	«Земля», 1 - 8	2 кВ
  Примечание - «Землей» является проводящая пленка из фольги, охватывающая счётчик и присоединенная к плоской проводящей поверхности, на которой установлен цоколь счётчика.

• 10.1.2 Мощность источника испытательного напряжения 50 Гц должна быть не менее 500 В-А. Увеличивать напряжение в ходе испытания следует плавно, начиная со 100 В и далее равномерно или ступенями, не превышающими 10 % установленного напряжения, в течение от 5 до 10 секунд до 2 кВ или 4 кВ. При достижении испытательного напряжения, счётчик выдерживают под его воздействием в течение 1 мин, контролируя отсутствие искрения, пробивного разряда или пробоя. Затем испытательное напряжение плавно уменьшают.

Результаты поверки считают положительными, если не произошло пробоя изоляции и ни один импульс не вызвал образования дуги. Появление коронного разряда или шума не является признаком неудовлетворительных результатов испытаний.

10.2 Проверка стартового тока (чувствительности)

• 10.2.1 Проверку стартового тока проводить для прямого и обратного направления активной и реактивной энергии при номинальном напряжении, токе 0.0041ном (20 мА) и коэффициенте мощности, равном единице, и для каждого датчика тока.

• 10.2.2 В качестве индикатора использовать светодиодный индикатор, подключенный к испытательному выходу по схеме, приведенной на рисунке 12.

• 10.2.3 Произвести конфигурирование испытательного выхода счётчика для каждого вида энергии, как описано в п. 8.1.7.2 и перевести в режим поверки (В), как описано в п. 8.1.7.3. Конфигурирование датчиков тока производится усгановкой/снятием флагов соответствующих датчику в фазном проводе и нулевом проводе на форме «Параметры и установки».

• 10.2.4 Снять напряжение с параллельной цепи счётчика и через 10 секунд подать напряжение, включить секундомер и измерить период включения светодиодного индикатора.



VD1 - Индикатор единичный АЛ307БМ

R1 - Резистор С2-ЗЗН-0.25-1 кОм±5 %

Номера контактов испытательного выхода счетчика:

7 (+), 8 (-) счетчиков ТЕ 1000.00-ТЕ 1000.03, ТЕ1000.60-ТЕ1000.63;

5 (+). 6 (-) счетчиков ТЕ 1000.40-ТЕ 1000.43

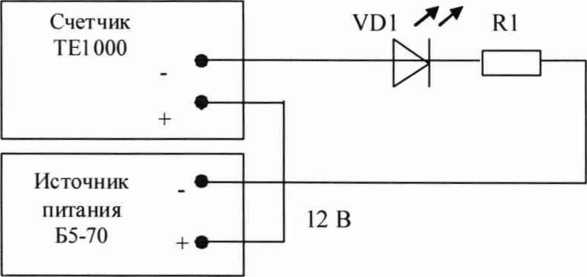

Рисунок 12 - Схема подключения счётчика для проверки стартового тока и самохода

Результаты поверки считают положительными, если счётчик регистрирует ток и мощности, а период следования импульсов на испытательном выходе менее 60 с для прямого и обратного направления активной и реактивной энергии.

10.3 Проверка отсутствия самохода

• 10.3.1 Проверку отсутствия самохода следует проводить при максимальном рабочем напряжении (276 В) и отсутствии тока в последовательной цепи.

• 10.3.2 Проверку проводить по каждому виду энергии обоих направлений для каждого датчика тока. В качестве индикатора использовать светодиодный индикатор, подключенный к испытательному выходу по схеме, приведенной на рисунке 12. Конфигурирование датчиков тока производится установкой/снятием флагов соответствующих датчику в фазном проводе и нулевом проводе на форме «Параметры и установки».

• 10.3.3 Произвести конфигурирование испытательного выхода счётчика для каждого вида энергии, как описано в п. 8.1.7.2 в режиме поверки (В).

• 10.3.4 Снять напряжение с параллельной цепи счётчика и через 10 секунд подать напряжение и включить секундомер. Дождаться включения светодиодного индикатора испытательного выхода и остановить секундомер.

Результаты поверки считают положительными, если светодиод не включился за время, рассчитанное по формуле (1) для счётчиков активной энергии класса точности 1, по

формуле (2) для счётчиков реактивной энергии класса точности 1 и приведенное в таблице 7.

Uhom - номинальное напряжение; 1макс - максимальный ток, А.

Таблица 7- Время, анализа самохода

Проверку самохода можно прекратить, и считать результаты поверки положительными, если светодиод не включился за указанное время.

• 10.4 Определение основной относительной погрешности измерения активной и реактивной энергии и мощности, вызываемой изменением тока, проверка класса точности

  • 10.4.1 Определение основной относительной погрешности измерения активной энергии проводить методом непосредственного сличения с эталонным счётчиком поверочной установки по импульсам телеметрии при значениях информативных параметров входного сигнала, приведенных в таблице 8 для прямого направления активной энергии, и испытание № 4 для обратного направления активной энергии.

  • 10.4.2 Определение основной относительной погрешности измерения активной мощности прямого и обратного направления проводить методом сравнения со значением активной мощности, измеренной эталонным счётчиком поверочной установки при значениях информативных параметров входного сигнала соответствующих испытанию № 4 таблицы 8. Относительную погрешность измерения активной мощности 5Р, %, рассчитывать по формуле (3)

Ризм - Ро

Ро

где 8Р - относительная погрешность измерения активной мощности, %;

Ризм - значение активной мощности, измеренное поверяемым счётчиком, Вт;

Ро - значение активной мощности, измеренное эталонным счётчиком, Вт.

• 10.4.3 Допускается проверку по предыдущему пункту (п. 10.4.1) проводить для прямого направления активной мощности при значениях информативных параметров входного сигнала, приведенных в таблице 8. и испытание № 4 для обратного направления активной мощности. При этом для прямого и обратного направления активной энергии проводить испытание № 4 с целью проверки функционирования испытательных выходов. Остальные испытания не проводятся, а погрешности гарантируются схемно-техническими решениями.

  					ФРДС.411152.006РЭ1
  Изм	Лист	№ докум.	Подп.	Дата

  Лист



Результаты поверки считают положительными, если счётчик соответствует классу точности, а относительные погрешности измерений активной энергии и мощности прямого и обратного направления находятся в пределах, приведенных в таблице 8.

• 10.4.4 Определение основной относительной погрешности измерения реактивной энергии проводить методом непосредственного сличения с эталонным счётчиком поверочной установки по импульсам телеметрии при значениях информативных параметров входного сигнала, соответствующих испытаниям № 4, 5 таблицы 8 для прямого направления реактивной энергии, и испытание № 4 для обратного направления реактивной энергии.

Таблица 8 - Значения информативных параметров входного сигнала

• 10.4.5 Определение основной относительной погрешности измерения реактивной мощности прямого и обратного направления проводить методом сравнения со значением реактивной мощности, измеренной эталонным счётчиком поверочной установки при значениях информативных параметров входного сигнала соответствующих испытанию № 4 таблицы 8. Относительную погрешность измерения реактивной мощности 6Q, %, рассчитывать по формуле (4)



(4)

где 8Q - относительная погрешность измерения реактивной мощности, %;

Qh3m - значение реактивной мощности, измеренное поверяемым счётчиком, вар; Qo - значение реактивной мощности, измеренное эталонным счётчиком, вар.

Результаты поверки считаются положительными, если счётчик соответствует классу точности, а относительные погрешности измерений реактивной энергии и мощности прямого и обратного направления находятся в пределах, приведенных в таблице 8.

10.5 Определение основной относительной погрешности измерения коэффициентов мощности

• 10.5.1 Определение погрешности измерения коэффициентов мощности проводить при базовом токе, номинальном напряжении (230 В) и четырех значений углов сдвига фаз между током и напряжением (60 ° - первый квадрант; 120 °-второй квадрант; 240 ° - третий квадрант; 300 °-четвертый квадрант) с целью проверки алгоритма вычисления.

Вычисление счётчиком коэффициента активной мощности Кр производится по формуле (5), коэффициента реактивной мощности Kq по формуле (6) и коэффициента реактивной мощности K_lg по формуле (7)

где Р - активная мощность, измеряемая счётчиком;

Q - реактивная мощность, измеряемая счётчиком;

S - полная мощность, измеряемая счётчиком.

• 10.5.2 Установить угол сдвига фаз между током и напряжением равным 60 ° (первый квадрант). Установить время усреднения эталонного счётчика 10 с и режим ИЗМЕРЕНИЯ\МОЩНОСТЬ. Произвести измерения эталонным счётчиком значений активной, реактивной и полной мощности и посчитать эталонные значения коэффициентов мощности по формулам (5), (6), (7).

• 10.5.3 Считать с проверяемого счётчика значение измеренных коэффициентов мощности К-изм (costp, sin(p, tgcp) и вычислить относительную погрешность измерения коэффициента мощности по формуле (8)

8к= ^К|,зм ~^Кэ -100,%                              (8)

К,

• 10.5.4 Повторить проверку для второго, третьего и четвертого квадрантов, как описано в п.п. 10.5.2, 10.5.3.

• 10.5.5 Измерения проводить для каждого датчика тока. Конфигурирование датчиков тока производится установкой флага соответствующего датчика в фазном или нулевом проводе на форме «Параметры и установки».

Результаты испытаний считают положительными, если вычисленные погрешности измерения коэффициентов мощности не превышают значений, вычисленных по формулам (9), (10), (11) и приведенных в таблице 9.

8kp = 8p+8s, %

8kQ = 8_Q+8s, %

3ktg = 5_Q+8p, %

где 6р - предел основной относительной погрешности измерения активной мощности;

5q - предел основной относительной погрешности измерения реактивной мощности;

6s - предел основной относительной погрешности измерения полной мощности, численно равный пределу основной относительной погрешности измерения реактивной мощности.

Таблица 9 - Пределы погрешности измерения коэффициента мощности

10.6 Определение погрешности измерения параметров сети и показателей качества электрической энергии

• 10.6.1 Определение диапазона и погрешности измерения параметров сети (частоты, напряжения, тока, угла сдвига между вектором напряжения и тока) проводить методом сравнения со значениями параметров, измеренными эталонным счетчиком.

Поверку проводить для испытательных сигналов, приведенных в таблице 10.

Af = F_1OM-F₀,r_U                                  (12)

где Af - абсолютная погрешность измерения частоты, Гц;

F_H3M - значение частоты, измеренное поверяемым счетчиком, Гц;

F_o - эталонное значение частоты, Гц.

Погрешность измерения напряжения рассчитывать по формуле (13)

где 8i - погрешность измерения тока, %;

1_ИЗм ~ значение тока, измеренное поверяемым счетчиком, А;

1₀     - эталонное значение тока, А.

Погрешность измерения угла сдвига между вектором напряжения и тока рассчитывается по формуле (15)

^дФ = ф_шюм-<Р_ш,,,⁰                                 (15)

где А(р - абсолютная погрешность измерения угла сдвига, °;

Фишзм - значение угла сдвига, измеренное поверяемым счетчиком, °;

cpuio - эталонное значение угла сдвига, °.

Результаты поверки считаются положительными, если вычисленные погрешности находятся в пределах, приведенных в таблице 11.

Таблица 11 - Пределы допускаемой погрешности счетчиков при измерении параметров сети, показателей качества электрической энергии

• 10.7 Определение основной относительной погрешности измерения активной и реактивной мощности, напряжения и тока целесообразно проводить в автоматизированном режиме с применением программы «Конфигуратор СЭТ-4ТМ» и формы «Измеритель погрешности», внешний вид которой приведен на рисунке 13. Такую проверку можно проводить только для счётчиков с интерфейсом R.S-485 (т.е. кроме счетчиков наружной установки).

  						Лист
  					ФРДС.411152.006РЭ1	27
  Изм	Лист	№ докум.	Подп.	Дата

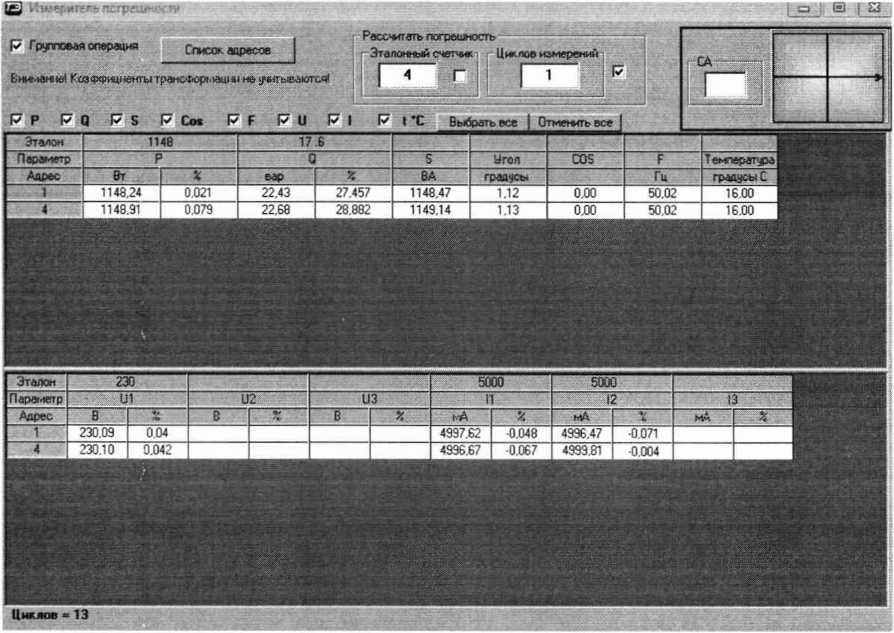

Рисунок 13 - Форма «Измеритель погрешности»

R1 - Резистор С2-ЗЗН-0Д5-1.0 кОм ± 5 %

R2- Резистор С2-33Н-0,25-4,3 кОм ± 5 %

Номера контактов испытательного выхода счетчика:

7 (+), 8 (-) счетчиков ТЕ1000.00-ТЕ1000.03, ТЕ1 ООО.60-ТЕ 1000.63;

5 (+), 6 (-) счетчиков ТЕ1000.40-ТЕ1000.43

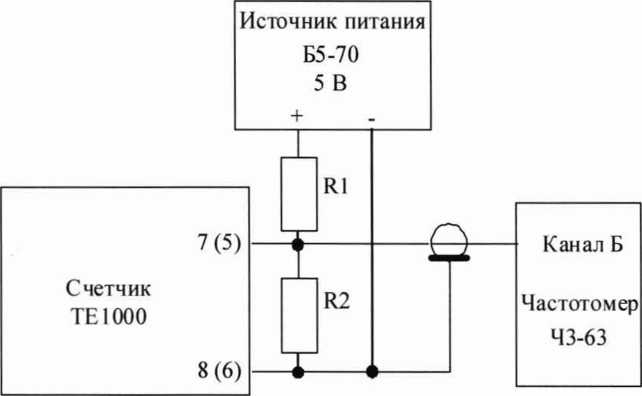

Рисунок 14 - Схема подключения оборудования для проверки точности хода часов

• 10.8.3 Подготовить компьютер к работе в соответствии с требованиями п.п. 8.1.5, 8.1.6. настоящей методики.

• 10.8.4 Перед началом испытаний, с помощью программы «Конфигуратор СЭТ-4ТМ», формы «Конфигурирование испытательных выходов и входов» настроить испытательный выход на формирование сигнала контроля точности хода часов.

• 10.8.5 Посредством формы «Проверка точности хода часов» из меню «Поверка», вкладки «Расчет точности хода» прочитать и запомнить заводскую константу коррекции точности хода часов (Кктх), введенную в счётчик на этапе регулировки. Вид формы приведен на рисунке 15.

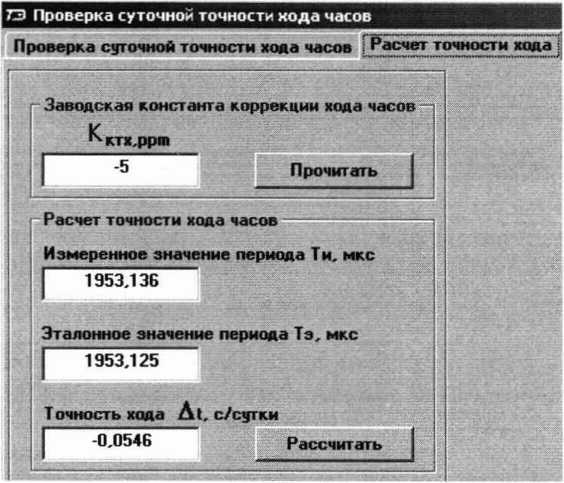

  Рисунок 15 - Форма «Расчет точности хода»

  						Лист
  					ФРДС.411152.006РЭ1	29
  Изм	Лист	№ докум.	Подп.	Дата

• 10.8.6 Установить органы управления частотомера 43-63 в следующие состояния:

• -  переключатель РОД РАБОТЫ в состояние «Т» (измерение периода по каналу Б);

• -  ручку ВРЕМЯ ИНД. установить в крайнее состояние, вращая против часовой стрелки;

• -  переключатель МЕТКИ ВРЕМЕНИ в состояние «10’⁷»;

• -  переключатель ВРЕМЯ СЧЕТА ms/МНОЖ в состояние «10³»;

• -  ручку УРОВЕНЬ (КАНАЛ Б) установить в середину сегмента между меткой «+» и крайним (по часовой стрелке) состоянием ручки.

• 10.8.7 Произвести измерение периода времязадающего генератора Ти при помощи частотомера 43-63 и запомнить результат измерения до четвертого знака после запятой.

  10.8.8

Точность хода часов (At_H) рассчитать по формуле (16)

Лист

11   Подтверждение соответствия счетчика метрологическим требованиям

• 11.1  Соответствие счетчика метрологическим требованиям подтверждается положительными результатами поверки при определении метрологических характеристик по каждому пункту раздела 10 «Определение метрологических характеристик счетчика» данной методики поверки.

12   Оформление результатов поверки

• 12.1  Результаты поверки оформляются в соответствии с Приказом Минпромторга России № 2510 от 31.07.20, РМГ-51-2002, ГОСТ 8.584-2004.

• 12.2  Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 12.3  При удовлетворительных результатах поверки, по заявлению владельца средства измерений или лица, предъявившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке, и (или) в формуляр средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

Знак поверки наносится на счётчик давлением на навесную пломбу, расположенную в месте крепления верхней части корпуса к основанию.

Результаты поверки заносят в раздел 5 формуляра ФРДС.411152.006ФО.

• 12.4  При неудовлетворительных результатах поверки, средство измерений признают непригодным к применению, и, по заявлению владельца средства измерений или лица, предъявившего его на поверку, выписывается извещение о непригодности к применению средства измерений.

  Инв.№ подл. I Подп. и дата [Взам. инв.№ |Инв.№ дубл. I Поди, и дата

  Изм	Лист	№ докум.	Подп.	Дата

  ФРДС.411152.006РЭ1

  Лист

  31

Приложение А

(обязательное)

Схемы подключения счётчика к поверочной установке

А.1 Схема подключения счётчиков к поверочной установке приведена на рисунке А. 1. Схема подключения испытательного выхода счётчика к прибору Энергомонитор 3.1 КМ приведена на рисунке А.2. Назначение контактов соединителей интерфейсных цепей приведены на рисунке А.З.

2 Номера контактов испытательных выходов

5(4-), 6(-)- для счетчика наружной установки;

7(+), 8 (-) - для счетчиков внутренней установки и на DlN-рсйку.

Приложение Б

(рекомендуемое)

Схемы подключения счётчиков к компьютеру

Б.1 Схема подключения счётчиков к компьютеру через интерфейс RS-485 приведена на рисунке Б.1. Схема подключения счётчика к компьютеру через оптопорт приведена на

Пр имечания

• 1 Rc - согласующий резистор 120 Ом.

• 2 Монтаж вести экранированной витой парой с волновым сопротивлением р= 120 Ом.

• 3 Экран витой пары заземляется в одной точке со стороны преобразователя интерфейса ПИ-2Т.

• 4 Постоянное напряжение между контактами «12(9)» и «13(10)» при подключенном преобразователе интерфейса, включенном счетчике и при отсутствии обмена по каналу связи должно быть не менее 0,3 В. Полярность напряжения должна соответствовать указанной на схеме.

• 5 В скобках номера контактов счетчиков для установки на DIN-рейку.

Рисунок Б.1 - Схема подключения счётчиков к компьютеру через интерфейс RS-485

Рисунок Б.2- Схема подключения счётчика к компьютеру через оптопорт

Инв.№ поля. I Поди, и дата [Взам. инв.№ |Инв.№ дубл. I Г1одп. и дата

Ф2.106-5а

Формат А4
