Федеральное агентство по техническому регулированию и метрологии

УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ -ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ ИМ.Д.И.МЕНДЕЛЕЕВА»

(УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

СОГЛАСОВАНО

И.о. директора УНИИМ - филиала

ФГУП

2021 г.

Собина

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Пикнометры газовые UltraPyc МЕТОДИКА ПОВЕРКИ МП 55-251-2020 Екатеринбург

2021

ПРЕДИСЛОВИЕ

  • 1 РАЗРАБОТАНА Уральским научно-исследовательским институтом метрологии -филиалом Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ -филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

  • 2 ИСПОЛНИТЕЛЬ и.о. зам. зав. лаб. 251, к.т.н., Мигаль П.В.

  • 3 СОГЛАСОВАНА и.о. директора УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева» в 2021 г.

СОДЕРЖАНИЕ

ТРЕБОВАНИЯМ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

Государственная система обеспечения единства измерений. Пикнометры газовые UltraPyc.

Методика поверки

МП 55-251-2020

Дата введения в действие:

1    Общие положения
  • 1.1   Настоящая методика поверки распространяется на пикнометры газовые UltraPyc (далее - пикнометры), выпускаемые фирмой «Anton Paar QuantaTec Inc.», США. Пикнометры подлежат первичной (до ввода в эксплуатацию и после ремонта) и периодической поверке. Поверка пикнометров должна производиться в соответствии с требованиями настоящей методики.

  • 1.2   При проведении поверки должна обеспечиваться прослеживаемость пикнометра к ГЭТ 18-2014 «Государственному первичному эталону единиц плотности» в соответствии с приказом Госстандарта от 01.11.2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности» посредством применения заимствованных эталонов из Государственной поверочной схемы, утвержденной приказом Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

  • 1.3   Интервал между поверками - один год.

2   Нормативные ссылки

В настоящей методике поверки использованы ссылки на следующие документы:

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»

ГОСТ 6709-72 «Вода дистиллированная. Технические условия»

ГОСТ Р 52501-2005 «Вода для лабораторного анализа. Технические условия»

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования Испытания»

ГОСТ Р 8.736-2011 «Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»

Приказ Росстандарта от 01.11.2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Приказ Министерства труда и Социальной защиты РФ от 15.12.2020 N 903н «Об утверждении Правил по охране труда при эксплуатации электроустановок»

Приказ Минпромторга России от 31.07.2020 № 2510 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

Приказ Минпромторга России от 28.08.2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

3 Перечень операций поверки
  • 3.1 При поверке должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения операций при поверке

первичная

периодическая

Внешний осмотр

8

да

да

Подготовка к поверке и опробование

9

да

да

Проверка программного обеспечения

10

да

да

Определение метрологических характеристик средства измерений

11

да

да

  • 3.2   В случае невыполнения требований хотя бы к одной из операций проводится настройка пикнометра в соответствии с руководством пользователя (далее - РП). В дальнейшем необходимые операции повторяются вновь, в случае повторного невыполнения требований хотя бы к одной из операций поверка прекращается, пикнометр бракуется.

  • 3.3   На основании письменного заявления владельца пикнометра или лица, представившего пикнометр на поверку, оформленного в произвольной форме, допускается проводить периодическую поверку в сокращенном объеме (для меньшего числа измеряемых величин и меньшего числа измерительных камер). Данную информацию приводят в сведениях о результатах поверки в Федеральном информационном фонде по обеспечению единства измерений.

4 Требования к условиям проведения поверки
  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C                              от +15 до +25

  • - температура окружающей среды при определении действительных

значений объема калибровочных сфер, °C                         от +18 до +22

  • - относительная влажность, %                                         от 10 до 90

5 Требования к специалистам, осуществляющим поверку
  • 5.1 К проведению работ по поверке пикнометров допускаются лица, прошедшие обучение в качестве поверителя, изучившие РП на пикнометры и настоящую методику поверки.

6 Метрологические и технические требования к средствам поверки
  • 6.1 При проведении поверки применяют оборудование согласно таблице 2.

Таблица 2 - Средства поверки

Наименование

Метрологические и технические требования

рабочий эталон единицы массы

1 разряда в соответствии с приказом Росстандарта от 29.12.2018 г. №2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» в диапазоне значений от 10 до 600 г (гири класса Ег, компаратор    массы,    позволяющий    реализовать

гидростатическое взвешивание);

Наименование

Метрологические и технические требования

весы неавтоматического действия

специального (I) класса точности по ГОСТ OIML R 76-1-2011

барометр-анероид метеорологический

диапазон измерения атмосферного давления от 80 до 106 кПа, пределы допускаемой абсолютной погрешности измерений атмосферного давления ±0,2 кПа

термометр

диапазон измерений температуры от 15 до 25 °C, пределы допускаемой абсолютной погрешности измерений температуры ±0,1 °C

сферы    калибровочные    из

нержавеющей стали

в соответствии с комплектом поставки пикнометра

вода

дистиллированная по ГОСТ 6709-72 или для лабораторного анализа по ГОСТ Р 52501-2005

термогигрометр

диапазоны измерений температуры и относительной влажности не менее требуемых по п.4

1 допускается в качестве компаратора массы применять весы неавтоматического действия по ГОСТ OIMLR 76-1, позволяющие реализовать гидростатическое взвешивание при условии, что их метрологические характеристики, удовлетворяют требованиям государственной поверочной схемы в соответствии с приказом Госстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

  • 6.2 Эталоны, применяемые для поверки, должны быть поверены, если представлены средствами измерений утвержденного типа или аттестованы, если представлены средствами измерений неутвержденного типа, средства измерений — поверены, испытательное оборудование - аттестовано.

  • 6.3 Допускается применение других средств поверки, обеспечивающих требуемую точность передачи единицы плотности поверяемому пикнометру.

7    Требования (условия) по обеспечению безопасности проведения поверки
  • 7.1 При проведении поверки должны быть соблюдены требования Приказа Министерства труда и Социальной защиты РФ от 15.12.2020 N 903н «Об утверждении Правил по охране труда при эксплуатации электроустановок», требования ГОСТ 12.2.007.0.

8    Внешний осмотр средства измерений
  • 8.1   При внешнем осмотре устанавливают:

  • - соответствие внешнего вида сведениям, приведенным в описании типа;

  • - отсутствие видимых повреждений пикнометра;

  • - соответствие комплектности, указанной в РП;

  • - четкость обозначений и маркировки.

9    Подготовка к поверке и опробование средства измерений
  • 9.1    Пикнометр готовят к работе в соответствии с РП.

  • 9.2   Средства поверки готовят к работе в соответствии эксплуатационной документацией. Проверяют работоспособность органов управления и регулировки пикнометра в соответствии с РП.

  • 9.3   Проводят калибровку пикнометра согласно РП при необходимости.

10   Проверка программного обеспечения средства измерений
  • 10.1  Проводят проверку идентификационных данных программного обеспечения (далее

- ПО) пикнометра. Номер версии ПО идентифицируется при запуске ПО путем вывода на экран.

  • 10.2  Пикнометр считается выдержавшим проверку ПО, если номер версии ПО не ниже 1.000.001.

11   Определение метрологических характеристик средства измерений
  • 11.1 Проверка относительного среднего квадратического отклонения плотности (объема), приведенной1 неисключенной погрешности плотности (объема), верхних пределов измерений объема, диапазона измерений плотности

    • 11.1.1 Для проверки используют калибровочные сферы (далее - сферы) из нержавеющей стали, входящие в комплект поставки пикнометра.

    • 11.1.2 Проводят измерение массы сфер, входящих в комплект пикнометра, с использованием весов неавтоматического действия специального (I) класса точности по ГОСТ OIMLR 76-1-2011.

    • 11.1.3 Действительные значения объемов сфер определяют методом гидростатического взвешивания по приложению А настоящей методики поверки каждый раз при проведении поверки.

    • 11.1.4 Для моделей пикнометров, снабженных встроенной системой термостатирования2, устанавливают температуру 20 °C и выдерживают не менее 15 минут.

    • 11.1.5 Проводят измерения объема сфер на пикнометре:

  • - для измерительной камеры 0,25 см3 проводят пять измерений объема с помощью сферы номинальным объемом 0,09см3;

  • - для измерительной камеры 1,8 см3 проводят пять измерений объема с помощью сферы номинальным объемом 1,07 см3;

  • - для измерительной камеры 4,5 см3 проводят пять измерений объема с помощью двух сфер номинальным объемом 1,07 см3;

  • - для измерительной камеры 10 см3 проводят пять измерений объема с помощью сферы номинальным объемом 7,07 см3;

  • - для измерительной камеры 50 см3 проводят пять измерений объема с помощью сферы номинальным объемом 28,96 см3;

  • - для измерительной камеры 135 см3 проводят пять измерений объема с помощью сферы номинальным объемом 56,56 см3 и двух сфер номинальным объемом 7,07 см3.

12   Подтверждение соответствия     средства     измерений метрологическим требованиям
  • 12.1  Для пикнометров модели UltraPyc 3000 полученные результаты измерений объема сфер при температуре t приводят к температуре 20 °C по формуле

= ^?[l-y(t-20)L                      (1)

где V[j -j-ый результат измерения объема z'-ой сферы на пикнометре при температуре, которая отображается на пикнометре, см3;

у - коэффициент объемного расширения нержавеющей стали, из которой изготовлена сфера, 30,6 -1 О*6 °C

  • 12.2 Для каждой измерительной камеры рассчитывают относительное СКО измерений плотности (объёма) сфер %, по формуле

100 Sv; = —=—

Xl Xi

(2)

где X[j -j-ыи результат измерения плотности (объема) z-ой сферы на пикнометре, см3;

Х[ = ——- - среднее арифметическое значение результатов измерений плотности (объема) z-ой сферы на пикнометре, см3;

и - количество измерений.

Полученные значения относительного СКО измерений плотности (объёма) должны

удовлетворять требованиям таблицы 3.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение для моделей

UltraPyc UltraPyc

3000    5000

UltraPyc 5000 Foam

UltraPyc

5000 Micro

Диапазон измерений плотности, г/см3

от С

),5 до 23

Предел допускаемого относительного среднего квадратического отклонения измерений плотности, %1:

-для измерительной камеры 135 см3

-для измерительной камеры 50 см3

-для измерительной камеры 10 см3

-для измерительной камеры 4,5 см3

-для измерительной камеры 1,8 см3

-для измерительной камеры 0,25 см3

0,03

0,03

0,05

0,15

0,50

1,5

Пределы допускаемой приведенной2 неисключенной систематической погрешности измерений плотности, %’:

-для измерительной камеры 135 см3

-для измерительной камеры 50 см3

-для измерительной камеры 10 см3

-для измерительной камеры 4,5 см3

-для измерительной камеры 1,8 см3

-для измерительной камеры 0,25 см3

±0,03

±0,03

±0,05

±0,2

±0,2

±2,0

Верхние пределы измерений объёма, см3

10;50;135

0,25; 1,8;

4,5

Предел допускаемого относительного среднего квадратического отклонения измерений объёма, %3:

-для измерительной камеры 135 см3

-для измерительной камеры 50 см3

-для измерительной камеры 10 см3

-для измерительной камеры 4,5 см3

-для измерительной камеры 1,8 см3

-для измерительной камеры 0,25 см3

0,03

0,03

0,05

0,15

0,50

1,5

Пределы допускаемой приведенной4 неисключенной систематической погрешности измерений объема, %3:

-для измерительной камеры 135 см3

-для измерительной камеры 50 см3

±0,03

±0,03

-

Наименование характеристики

Значение для моделей

UltraPyc 3000

UltraPyc

5000

UltraPyc 5000 Foam

UltraPyc

5000 Micro

-для измерительной камеры 10 см3

±0,05

-

-для измерительной камеры 4,5 см3

-

±0,2

-для измерительной камеры 1,8 см3

-

±0,2

-для измерительной камеры 0,25 см3

-

±1,5

указанное в таблице значение погрешности достигается при использовании весов неавтоматического действия по ГОСТ OIML R 76-1-2011 специального (I) класса точности;

2 к верхнему значению диапазона измерений плотности;

' при заполнении измерительной камеры образцом более чем на 2/3;

4 к объему измерительной камеры.

  • 12.3 Приведенную неисключенную систематическую погрешность измерений объема НСПу, %, для каждой измерительной камеры рассчитывают по формуле, используя результаты, полученные по п. 11.1

НСПу =                    ■ 100,                       (3)

чпах

где V$i - действительное значение объема /-ой сферы, измеренное методом гидростатического взвешивания в соответствии с приложением А настоящей методики поверки, см3;

AVsi - неисключенная систематическая погрешность измерений объема /-ой сферы, установленная в соответствии с приложением А настоящей методики поверки, см3;

V[ - среднее арифметическое значение результатов измерений объема /-ой сферы на пикнометре, см3;

Утах объем используемой измерительной камеры, см3.

Полученные значения приведенной неисключенной систематической погрешности измерения объема должны удовлетворять требованиям таблицы 3.

  • 12.4 Плотность сферы автоматически вычисляется пикнометром на основе массы сферы, ( mJ, измеренной по п.11.1.2 настоящей методики поверки и объема образца (Vij), измеренного на пикнометре, по формуле

mf

Pij = у~'                                             (4)

v4

где т - масса /-ой сферы, г;

Vjj - j-ый результат измерения объема /-ой сферы (суммарного объема сфер) на пикнометре, см3.

  • 12.5 Приведенную неисключенную систематическую погрешность измерений плотности, %, рассчитывают по формуле

Pi _ НСПуУтпдх | Г .

НСПр =

Vt '     100 "г У,

Ртах

где Vi - среднее арифметическое значение результатов измерений объема /-ой сферы (суммарного объема сфер) на пикнометре, см3;

pi - плотность /-ой сферы (сфер в камере), рассчитанная по формуле (4), г/см3;

Дт - предел допускаемой абсолютной погрешности взвешивания, г;

НСПу - приведенная неисключенная систематическая погрешность измерений объема, %; Ртах ~ верхнее значение диапазона измерений плотности, г/см3;

Vmax ' объем используемой измерительной камеры, см3.

Полученные значения приведенной неисключенной систематической погрешности измерений плотности должны удовлетворять требованиям таблицы 3.

  • 12.6 За диапазон измерений плотности принимают диапазон измерений, приведенный в таблице 3, если полученные значения относительного СКО и приведенной неисключенной систематической погрешности измерений плотности соответствуют требованиям, приведенным в таблице 3.

  • 12.7  За верхний предел измерений объема принимают максимальный объем измерительной камеры, если полученные значения относительного СКО и приведенной неисключенной систематической погрешности измерений объема соответствуют требованиям, приведенным в таблице 3.

13 Оформление результатов поверки
  • 13.1 Оформляют протокол проведения поверки в произвольной форме.

  • 13.2 При положительных результатах поверки пикнометр признают пригодным к применению и оформляют результаты поверки в соответствии с Приказом Минпромторга России от 30.07.2020 № 2510 «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке», или в соответствии с порядком, действующим на момент проведения поверки, или действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений. Знак поверки наносят на свидетельство о поверке.

  • 13.3 При отрицательных результатах поверки пикнометр признают непригодным к применению в сфере государственного регулирования обеспечения единства измерений и оформляют результаты в соответствии с Приказом Минпромторга России от 30.07.2020 № 2510 «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке» или действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений.

  • 13.4 Сведения о результатах поверки передают в Федеральный информационный фонд по

обеспечению единства измерений в соответствии с Приказом Минпромторга России от 28.08.2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».                                                       *

И.о. зам. зав. лаб. 251 УНИИМ - филиала

ФГУП «ВНИИМ им.Д.И.Менделеева»

ПРИЛОЖЕНИЕ А

(обязательное)

ОПРЕДЕЛЕНИЕ ДЕЙСТВИТЕЛЬНЫХ ЗНАЧЕНИЙ ОБЪЕМА

КАЛИБРОВОЧНЫХ СФЕР МЕТОДОМ ГИДРОСТАТИЧЕСКОГО ВЗВЕШИВАНИЯ

А. 1 Перед измерением сферы выдерживают в термостате при температуре (20±0,5) °C не менее 1 часа. Воду дистиллированную или для лабораторного анализа (далее - вода) выдерживают в термостате при температуре (20±0,5) °C не менее 1 часа.

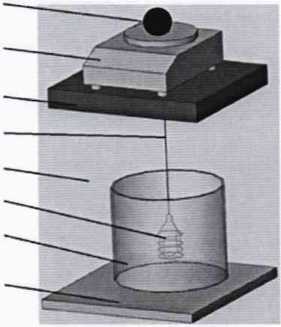

А.2 Определение действительных значений объема сфер проводят с помощью гирь и компаратора массы, который позволяет реализовать гидростатическое взвешивание. Общие виды схем для реализации гидростатического взвешивания представлены в приложении Б.

А.З Выполняют юстировку компаратора с помощью гири в соответствии эксплуатационной документацией.

А.4 Перед измерениями с помощью термогигрометра, барометра и термометра регистрируют начальные значения внешних условий: температуры воздуха (tiH,°C), относительной влажности воздуха (<рн %), атмосферного давления воздуха (Рн, гПа), температуры воды С^2н>

А.5 Определяют массу сфер в воздухе сличением при помощи компаратора и гирь. Для этого вначале набор эталонных гирь с номинальным значением массы близкой к номинальному значению массы сферы в воздухе устанавливают на платформу компаратора и после его успокоения записывают массу mrl, затем набор эталонных гирь снимают с платформы компаратора и устанавливают на нее сферу и после успокоения показаний компаратора записывают массу тс. После этого снимают сферу и снова устанавливают набор эталонных гирь и после успокоения показаний компаратора записывают массу тг2.

А.6 Рассчитывают массу сфер в воздухе (тпц, г) по формуле

(А.1)

где mr3i - масса i -го набора гирь (mr3i = S/=i тгэ1р гДе mr3ij ' массаj-ой гири из i -го набора гирь (указана в свидетельстве о поверке), у=1,...,и, п - число используемых гирь в / -ом наборе гирь, i=\,...,k, к - число наборов гирь), г;

mrli и mr2i - показания компаратора с / -ым набором гирь, г;

mci - показание компаратора с / -ой сферой, г.

А.7 Определяют массу сфер в воде. Для этого достают держатель из емкости с водой, не допуская разбрызгивания и потерь воды, и помещают туда сферу. Держатель со сферой осторожно погружают в емкость с водой (необходимо обеспечить, чтобы на сфере отсутствовали пузырьки воздуха). После успокоения показаний компаратора записывают массу [m2i, г).

А.8 В конце измерений с помощью термогигрометра, барометра и термометра регистрируют конечные значения внешних условий: температуры воздуха (tiK>°Qh относительной влажность воздуха           атмосферного давление воздуха (Рк, гПа),

температуры воды (^2к/°Ч-

А.9 Рассчитывают плотность воды в начале измерений (ргн,г/см3) и плотность воды в конце измерений (р2ю г/см3) по формулам:

2) (А.З) где t2H ' температура воды в начале измерений, °C; t2K - температура воды в конце измерений, °C; ai =-3,983035 °C;

а2 = 301,797 °C;

аз = 522528,9 (°C)2;

ад = 69,34881 °C;

р20 - плотность воды при температуре 20 °C (р20 = 0,999974950 г/см3), г/см3.

Рассчитывают плотность воздуха в начале измерений (р, г/см3) и плотность воздуха в конце измерений (р, г/см3) по формулам:

(А.4)

(А.5)

t1H+273,15

kiPк+Фк(^2£1к+^з) t1K+273,15

где С - температура воздуха в начале измерений, °C;

С - температура воздуха в конце измерений, °C;

Рн - атмосферное давление воздуха в начале измерений, гПа;

Рк - атмосферное давление воздуха в конце измерений, гПа;

н - относительная влажность воздуха в начале измерений, %;

к - относительная влажность воздуха в конце измерений, %;

ki = 3,4844-1 О’4 °С/гПа;

к2 = - 2,52-1 О’6, г/см3;

кз = 2,0582-КГ5 °C.

А. 10 Рассчитывают действительный объем /-ой сферы (Р^,см3) по формуле

Ksi =         ■ (1 -• и - г • (f2 - 20)J,

(А.6)

(А.7)

(А.8)

(А.9)

Р2 Pl         Ргирь

где р2 - плотность воды, г/см3, вычисленная по формуле

  • - _ Рг»+Ргк

Р2 = ---2---’

рт- плотность воздуха, г/см3, вычисленная по формуле

  • - _ Р1Н + Р1К

Р1 -    2   ’

t2- температура воды, °C, вычисленная по формуле

г _ f2H + t2K

t2 -

Ргирь ■ плотность гирь, используемых при калибровке, предполагается равной 8 г/см3;

7n1j - массы / -ой сферы в воздухе, г;

m2i - массы / -ой сферы в воде, г;

у - коэффициент объемного теплового расширения материала сфер, для нержавеющей стали равный 30,6 -1 О*6 °C'1.

Результат измерения объема /-ой сферы (V^, см3) записывают до четвертого десятичного знака.

А. 11 Для каждой / -ой сферы рассчитывают неисключенную систематическую погрешность определения объема (ДР^,см3), связанную с погрешностью используемых гирь, с погрешностью определения плотности воздуха и плотности воды, с погрешностью определения температуры воды по формуле

A Psi = Jccmi • Ami)2 + (Cpl ' ^plY + (cp2 • Дрг)2 + (ct2 •      ,

(A. 10)

где

(A.ll)

cpl -

(7Пц- m2t-) (y(t2-20)-l)

PrCPi-Pz)

2-Р1)2

Р1~Рг

Ct2 =

&mi - погрешность i -го набора гирь, г, рассчитанная по формуле Ami= Ь=1тгэ0)2+ 2-52,

(А. 12)

(А. 13)

(А. 14)

(А. 15)

0=1,

ДтгэО' ■ погрешность /-ой гири из / -го набора гирь (указана в свидетельстве о поверке) ,п, п - число используемых гирь в / -ом наборе гирь, i=\,...,k, к - число наборов гирь), г;

Sm - среднее квадратическое отклонение показаний компаратора (указано в свидетельстве о поверке), г;

рг - плотность гирь, используемых при калибровке, предполагается равной 8 г/см3;

Y - коэффициент объемного теплового расширения материала сфер, для нержавеющей стали равный 30,6 • 10-6 °C'1;

р2 - плотность воды, г/см3, вычисленная по формуле (А.7);

pj- плотность воздуха, г/см3, вычисленная по формуле (А.8);

7nlt- - массы z'-ой сферы в воздухе, г;

m2i- массы z-ой сферы в воде, г;

Др1 и Др2 - погрешности определения плотности в воздухе и воде соответственно, г/см3, которые вычисляют по формулам:

(А. 16)

<АЛ7>

Р1н и Р1к ■ плотность воздуха в начале и в конце измерений соответственно, вычисленные по формулам (А.4) и (А.5), г/см3;

р и Р2к ~ плотность воды в начале и в конце измерений соответственно, вычисленные по формулам (А.2) и (А.З), г/см3;

zk2 _ погрешность измерений температуры воды, °C, вычисленная по формуле

= |^^| + |4t2L                                             (А.18)

t2H и ^2к” температура воды в начале и в конце измерений соответственно, °C; ДГ2 - погрешность термометра, используемого при измерении температуры воды, °C.

Примечание: Если в качестве компаратора массы применяют весы неавтоматического действия по ГОСТ 01 MLR 76-1 (далее - весы), то сначала делают калибровку весов с помощью гирь. Затем проводят измерения массы сфер в воздухе. Для этого выполняют тарирование, затем помещают сферу на чашку и после стабилизации фиксируют массу т.ц. Далее проводят измерения массы сфер в воде. Дпя этого выполняют тарирование, затем держатель со сферой погружают в емкость с водой и после стабилизации фиксируют массу т21- В формуле (А. 10) расчета погрешности определения объема Ami - погрешность весов в соответствующем диапазоне взвешивания, указанная в свидетельстве о поверке, г.

ПРИЛОЖЕНИЕ Б

(обязательное)

ОБЩИЕ ВИДЫ СХЕМ ДЛЯ РЕАЛИЗАЦИИ ГИДРОСТАТИЧЕСКОГО ВЗВЕШИВАНИЯ

На рисунках Б.1 и Б.2 представлены общие виды схем для реализации гидростатического взвешивания.

На рисунке Б.1 компаратор массы (весы) устанавливается на столик с отверстиехМ 3, так, чтобы поддонный крюк для подвески попал в отверстие. К поддонному крюку для подвески прикрепляется леска (проволока) 4, к которой в свою очередь крепится держатель 6. Леска (проволока) не должна касаться стенок отверстия столика 3. На столик 8 устанавливается емкость 7 и заливается вода так, чтобы она полностью и даже с запасом покрывала держатель. В емкость с водой помещают термометр для контроля температуры воды.

Рисунок Б.1 - Общий вид схемы для реализации гидростатического взвешивания

1 - измеряемая сфера; 2 - компаратор массы (весы); 3 - столик с отверстием; 4 - леска (проволока); 5 - стена; 6 - держатель; 7 - емкость с водой; 8 - столик для емкости

На рисунке Б.2 на платформу компаратора (весов) устанавливается комплект, состоящий из кронштейна 2, держателя 4, подставки 5, емкости с водой 3. В емкость с водой помещают термометр 6 для контроля температуры воды.

Рисунок Б.2 - Общий вид схемы для реализации гидростатического взвешивания 1 - измеряемая сфера; 2 - кронштейн; 3 - емкость с водой; 4 - держатель;

5 - подставка; 6 - термометр

14

1

к объему измерительной камеры для измерений объема, или к верхнему значению диапазона измерений плотности для измерений плотности.

2

пикнометры моделей UltraPyc 5000, UltraPyc 5000 Foam, UltraPyc 5000 Micro.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
