ИЗМЕРИТЕЛИ СОПРОТИВЛЕНИЯ ПЕТЛИ «ФАЗА-НУЛЬ» ИФН-200

Методика поверки

РЛПА.411218.003 МП

2006 г.

1. ВВОДНАЯ ЧАСТЬ
  • 1.1   Настоящая методика устанавливает методы и средства первичной и периодических поверок измерителей сопротивления петли «фаза-нуль», изготавливаемых по техническим условиям РЛПА.411218.003 ТУ.

  • 1.2   Поверка прибора осуществляется не реже одного раза в год.

  • 1.3   Метрологические характеристики, подлежащие определению, приведены в таблице 1.

Таблица 1

Величина

Диапазон

Предел основной допустимой погрешности

Напряжение переменного тока

от 30 до 280 В

± {[ 2 + 0,01(280 / Ux - 1)] + 2 е.м.р.}

Активное сопротивление петли фаза-ноль

от 0,01 до 200 Ом

± {[ 3 + 0,01 (Акон / Z - 1)] + 2 е.м.р.}

Реактивное сопротивление петли фаза-ноль

от 0,01 до 200 Ом

± {[ 3 + 0,01(АКОН / Z - 1)] + 2 е.м.р.}

Сопротивление постоянному току

от 0,01 до 9,99 Ом

± {[ 2 + 0,001(10 / Rx - 1)] + 2 е.м.р.}

от 10,0 до 99,9 Ом

±{[2 4- 0,001(100 / Rx - 1)] + 2 е.м.р.}

от 100 до 999 Ом

± {[ 2 + 4*Rx/1000] +2 е.м.р.}

где:     Ux - измеренное напряжение переменного тока;

Z - полное сопротивление цепи фаза-нуль и измерительных кабелей;

Акон - конечное значение диапазона активного (реактивного) сопротивления цепи фаза-нуль;

Rx - измеренное сопротивление постоянному току;

е.м.р. - единица младшего разряда.

2. ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки прибора должны быть выполнены операции.

приведенные в таблице 2.

Таблица 2

Наименование операции

Номер пункта по

поверке

Внешний осмотр

7.1

Опробование

7.2

Определение метрологических характеристик

7.3

3. СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки должны применяться средства поверки, указанные

в таблице 3.

Таблица 3

Наименование

Требуемый диапазон

Класс

точности

Тип

Источник переменного тока

от 30 до 280 В

50 Гц

-

Установка поверочная постоянного и переменного тока У300

Вольтметр переменного тока

от 30 до 280 В

0,5 %

В7-38

Омметр

от 0,001 до 999 Ом

0,1 %

Щ34

Магазин сопротивлений

от 0,1 до 999 Ом

0,2 %

РЗЗ

Испытательная индуктивность ИИ-1

1

-

РЛПА.685442.003 2

Испытательная индуктивность ИИ-2

1

-

РЛПА.685442.003-01 2

Дополнительный соединительный провод

Не более 0,03 Ом

-

-

Термометр

0 - 50 °C

1 °C

Термэл-М

Барометр

96 - 104 кПа

1 кПа

БАММ-1

Психрометр

30 - 80 %

6 %

ПБУ-1М

Примечания:

  • 1.  Параметры испытательной индуктивности в свидетельстве об аттестации.

  • 2.  Изготовитель: ЗАО НПФ «Радио-Сервис».

Испытательные индуктивности должны быть аттестованы согласно приложению Б руководства по эксплуатации (далее - РЭ). Рекомендуемая форма свидетельства об аттестации - в приложении В РЭ.

Испытательные индуктивности по электробезопасности должны соответствовать ГОСТ Р 51350.

При поверке разрешается применять другие средства поверки, обеспечивающие контроль метрологических характеристик с требуемой точностью.

Все средства измерений должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке или аттестации.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1   При проведении поверки необходимо соблюдать требования безопасности по ГОСТ 12.3.019 и ГОСТ 22261-94, а также требования безопасности, приведенные в руководствах по эксплуатации на применяемое оборудование.

  • 4.2   Лица, допускаемые к поверке прибора, должны иметь квалификационную группу по электробезопасности не ниже III.

  • 4.3   Средства поверки должны быть заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно осуществляться ранее других

соединений. Отсоединение заземления при разборке измерительной схемы должно производиться после всех отсоединений.

5. УСЛОВИЯ ПОВЕРКИ
  • 5.1   Поверка должна проводиться при соблюдении следующих условий: температура окружающего воздуха от плюс 15 до плюс 25 °C; относительная влажность воздуха от 30 до 80 %;

атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

  • 5.2   Сеть переменного тока должна соответствовать требованиям, изложенным в таблице 4.

Таблица 4

Параметр

Значение

Напряжение

220 В ± 10%

Отклонение напряжения во время измерения

не более 0,5 %

Пульсация напряжения

не более 0,1 %

Частота

50 Гц ± 1 %

Коэффициент гармоник

не более 2 %

Полное сопротивление петли «фаза-нуль»

не более 0,7 Ом

6. ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1   Перед проведением операций поверки необходимо ознакомиться с руководством по эксплуатации (РЛПА.411218.003 РЭ).

  • 6.2   Разместить измерительные приборы и вспомогательные средства поверки в удобном рабочем месте. Устанавливать испытательные индуктивности следует таким образом, чтобы в радиусе 0,5 метра не располагались крупногабаритные предметы из ферромагнитных материалов.

  • 6.3   Если до поверки приборы находились в условиях отличных от нормальных, выдержать их в нормальных условиях в течение времени, установленного в руководствах по эксплуатации на данные приборы.

  • 6.4   Включить приборы и выдержать время, необходимое для установления рабочего режима.

  • 6.5   Испытательные индуктивности 1 и 2 следует выдержать при температуре, при которой производится поверка прибора в течение не менее 3 часов.

  • 6.6   Убедиться, что сопротивление дополнительного соединительного провода, используемого при поверке, не превышает 0,3 Ом.

г

  • 6.7 Все действия с прибором производятся в соответствии с РЭ с использованием измерительных кабелей из комплекта поставки прибора.

  • 7. ПРОВЕДЕНИЕ ПОВЕРКИ

7.1   Внешний осмотр

При проведении внешнего осмотра прибора должно быть установлено:

  • - соответствие комплектности;

  • - отчетливая видимость всех надписей (маркировки);

  • - отсутствие следующих неисправностей и дефектов: неудовлетворительное крепление гнезд измерительных, электрических соединителей, стекла, трещины, царапины, загрязнения мешающие считыванию показаний, грубые механические повреждения наружных частей прибора.

7.2   Опробование

Включить прибор, убедиться в его работоспособности по наличию надписей на индикаторе и переключиться в режим «L-N», если это не так. Подключить измерительные кабели к гнездам «L-N» и «*» прибора, затем подключить прибор к сети переменного тока 220 В 50 Гц и убедиться в отсутствии на индикаторе предупреждающей надписи о неисправности прибора. Отключить прибор от сети.

7.3   Определение метрологических характеристик
  • 7.3.1 Проверка погрешности измерения напряжения переменного тока.

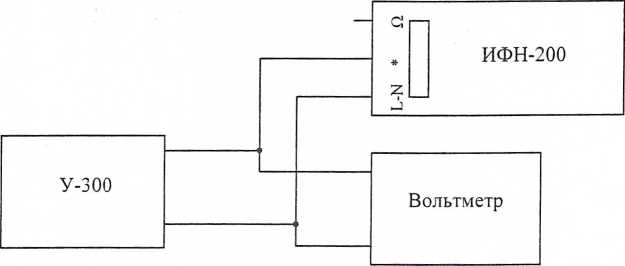

Проверка погрешности измерения напряжения переменного тока производится при соединении измерительных приборов согласно схеме, приведенной на рисунке 1.

Рисунок 1

Поверяемый прибор должен находиться в режиме «L-N».

Последовательно установить на источнике переменного тока У-300 напряжения 50, 70, 150, 200, 260 В, измерить их эталонным вольтметром переменного тока и снять показания с поверяемого прибора.

Вычислить относительную погрешность измерения напряжения:

Зи = ((и-иэ)/иэ)*100%,

где:  U - показания прибора;

Иэ - показания эталонного вольтметра;

Значение 3U во всех точках не должно превышать пределов основной допустимой погрешности в проверяемой точке (таблица 1).

В противном случае прибор бракуется и подлежит ремонту.

  • 7.3.2 Проверка погрешности измерения сопротивления петли фаза-нуль.

Метод проверки основан на проведении серии измерений активного и реактивного сопротивлений на линии с низким внутренним сопротивлением и испытательными индуктивностями, имитирующими линии с различными активными и реактивными сопротивлениями.

Перед процедурой проверки следует провести корректировку нуля измерительных кабелей и дополнительного соединительного провода. Для этого подключите измерительные кабели к гнездам «О» и «*» прибора, а дополнительный соединительный провод подключите к свободным клеммам измерительных кабелей. Произведите корректировку нуля как это описано в п. 2.3.3.1 РЭ.

Проверка производится по схемам, приведенным на рисунках 2, 3.

Сеть -220В

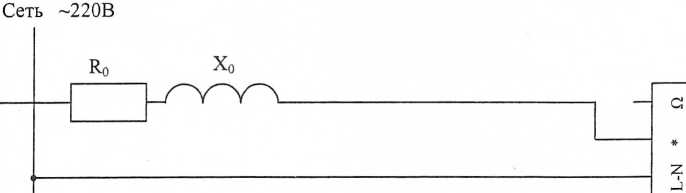

Рисунок 2

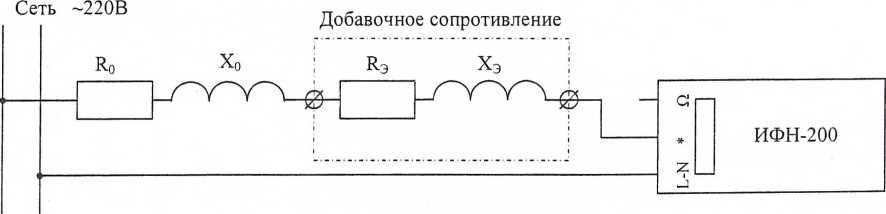

Рисунок 3

На рисунках 2, 3:

Ro и Хо - эквивалентные активное и реактивное сопротивление сети;

Яэ и Хэ - активное и реактивное сопротивление испытательных индуктивностей 1 и 2.

Подключить прибор к сети переменного тока используя измерительные кабели и дополнительный соединительный провод (рисунок 2). Провести серию из 5 измерений собственного активного и реактивного сопротивлений сети Ro и Хо, выбрать Ro и Хо наиболее близкие к среднему значению.

Произвести серию измерений суммарного активного (Ro+R3) и реактивного (Х0э) сопротивлений поочередно подключая в качестве добавочного сопротивления (рисунок 3) испытательную индуктивность ИИ-1 гнездами Х1-Х2, ИИ-2 гнездами Х1-Х2, ИИ-2 гнездами Х1-ХЗ.

Вычислить полное сопротивление сети и ИИ Zo+3- ((Ro+R3)2 + (X0+X3)2)0,5.

Вычислить относительную погрешность измерения активного сопротивления:

5R = ((R - Ro - R3)/ Zo+э)* ЮО %,

где:  R - измеренное значение активного сопротивления;

Ro - внутреннее активное сопротивление сети;

R3 = R3o(l+O,OO39(T-To)) - активное сопротивление испытательной индуктивности при температуре Т;

R3o - активное сопротивление испытательной индуктивности при температуре То, содержится в свидетельстве об аттестации испытательной индуктивности;

То - температура, при которой производилась аттестация испытательной индуктивности, содержится в свидетельстве об аттестации испытательной индуктивности;

Т - температура окружающего воздуха на момент проведения поверки прибора;

Zo+э - полное сопротивление сети и ИИ.

Для снижения влияния разогрева испытательной индуктивности от протекания измерительного тока прибора рекомендуется каждое ее последующее включение проводить после двухминутного перерыва.

Аналогично вычислять погрешность измерения реактивного сопротивления: 8Х = ((X - Хо - Хэ)/ Zo+3)* 100 %,

где:  X - измеренное значение активного сопротивления;

Хо - внутреннее реактивное сопротивление сети;

Х3 - реактивное сопротивление испытательной индуктивности, содержится в свидетельстве об аттестации испытательной индуктивности;

Zo+3- полное сопротивление сети и ИИ.

Значение 5R и 8Х во всех точках не должно превышать пределов основной допустимой погрешности в проверяемой точке (таблица 1). В противном случае следует провести калибровку прибора согласно приложению А РЭ и повторить определение всех метрологических характеристик согласно пункту 7.3. Если в результате повторного определения метрологических характеристик по одному из параметров в одной из точек выявлено превышение найденной погрешности над вычисленной согласно таблице 1, прибор бракуется и подлежит ремонту.

  • 7.3.3 Проверка погрешности измерения сопротивления постоянному току.

Проверка погрешности измерения сопротивления постоянному току производится при соединении измерительных приборов согласно схеме, приведенной на рисунке 4.

Рисунок 4

Установить на магазине сопротивлений значение 0 Ом и произвести корректировку нуля (см. п. 2.3.3.1 РЭ). Перевести поверяемый прибор в режим «О».

Установить на магазине сопротивлений для основного диапазона значения 0,20; 0,40; 0,50; 0,70; 0,90 Ом, для первого дополнительного 10,0; 30,0; 70,0; 90,0 Ом, для второго дополнительного 110; 300; 700; 900 Ом. Снять показания с поверяемого прибора и вычислить относительную погрешность измерения сопротивления:

SRx = ((Rx ~ RxaVRxs)* 100 %,

где Rx - показания прибора;

Rxo - значение, выставленное на магазине сопротивлений.

Значение SRx во всех точках не должно превышать пределов основной допустимой погрешности в проверяемой точке (таблица 1). В противном случае следует провести калибровку прибора согласно приложению А РЭ, затем корректировку нуля (см. п. 2.3.3.1 РЭ) и повторить определение всех метрологических характеристик согласно пункту 7.3. Если в результате повторного определения метрологических характеристик по одному из параметров в одной из точек выявлено превышение найденной погрешности над вычисленной согласно таблице 1, прибор бракуется и подлежит ремонту.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1   Положительные результаты поверки оформляются свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 8.2   При отрицательных результатах поверки оформляется «Извещение о непригодности» средства измерений к применению, оттиск поверительного клейма в паспорте гасится. При этом использование прибора по назначению запрещается.
