Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертных поверки системы измерений длительности соединений ЦКС Альфа (далее - СИДС).

СИДС входит в состав цифровой коммутационной станции типа «Альфа», производства ООО ПП «Пульсар-Телеком», г. Пенза.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСИ Документы на методики поверки средств измерений. Основные положения.

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав указанного выше оборудования.

Поверку системы осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Росаккредитации на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1. Таблица 1.

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодическ ой поверке

1 Определение погрешности измерения длительности телефонных соединений.

7.1

+

+

1.1 Опробование

7.1.1

+

+

1.2 Определение метрологических характеристик:

  • - абсолютная погрешность определения длительности телефонного соединения;

  • - вероятность неправильного тарифицирования телефонного соединения*

7.1.2

+

+

* соответствует вероятности неправильной работы СИДС, выражающейся в превышении допустимой погрешности измерений длительности телефонного соединения или недостоверном определении номеров вызывающего и вызываемого абонентов.

2 Средства поверки
  • 2.1 При проведении поверки должны применяться эталонные средства измерений, указанные в таблице 2.

  • 2.2 Эталонные средства измерений должны быть исправны, поверены и иметь свидетельство (отметку в паспорте) о поверке или клеймо.

Т а б л и ц а 2

Наименование СИ

Предел измерений, с

Основная погрешность, с

Тип СИ

Примечание

1 Формирователь телефонных соединений

1 - 3600

±0,25

Призма

4a2.770.061 ТУ

Примечания

  • 1 Допускается использование других эталонных средств измерений с необходимыми метрологическими характеристиками.

  • 2 В приложении А приведены характеристики прибора ПРИЗМА и математический аппарат, положенный в основу обработки результатов поверки (испытаний).

  • 3 В приложении Б приведены таблицы для результатов поверки.

3 Требования к квалификации поверителей
  • 3.1 К проведению поверки допускаются лица:

  • - прошедших обучение на поверителей радиотехнических СИ времени и частоты;

  • - изучившие эксплуатационную документацию СИДС и рабочих эталонов;

  • - имеющие навык работы на персональном компьютере (PC) в операционной среде WINDOWS и имеющие знания в области IP-технологий;

  • - имеющие квалификационную группу по технике безопасности не ниже III.

4 Требования безопасности
  • 4.1 Корпус PC должен быть заземлен.

  • 4.2 Рабочее место должно иметь соответствующее освещение.

  • 4.3 При проведении поверки запрещается:

  • - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

  • - производить работы по подключению соединительных кабелей при включенном питании Призма и PC.

5 Условия поверки
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды, °C                                   25 ± 10;

  • - относительная влажность воздуха, %                                    45 - 80;

  • - атмосферное давление, кПа (мм рт.ст.)                    84,0 - 105,7 (630 - 800).

6 Подготовка проведению поверки
  • 6.1 Перед проведением поверки необходимо провести следующие подготовительные работы:

  • ■ проверить на рабочем месте оператора версию программного обеспечения ЦКС «Альфа» (она должна быть не ниже 7.52);

  • ■ проверить срок действия свидетельства о поверке образцовых средств измерений,

  • ■ разместить на рабочем столе с площадью не менее 1,5 м «Призма»;

  • ■ установить рядом с «Призма» персональный компьютер (PC), который

  • ■ должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP;

  • ■ подключить                 к                 PC                 принтер,

  • ■ соединить кабелем разъем СОМ-2 PC с соответствующим разъемом на «Призма»;

  • ■ подвести к рабочему месту однофазное переменное напряжение 220В;

  • ■ установить разветвительную колодку с заземленным проводом и тремя розетками типа «Евро»;

  • ■ получить у оператора телефонные номера, задействованные в поверке;

  • ■ подключить «Призма» к поверяемому оборудованию, в соответствии с рисунком 1;

  • ■ подключить абонентов «АА» и «АО» «Призма» к свободным абонентским линиям поверяемого оборудования, через аналоговый абонентский доступ (см. рисунок 1) или по аналоговым абонентским линиям, с образованием до 8-ми каналов связи «АА - АО».

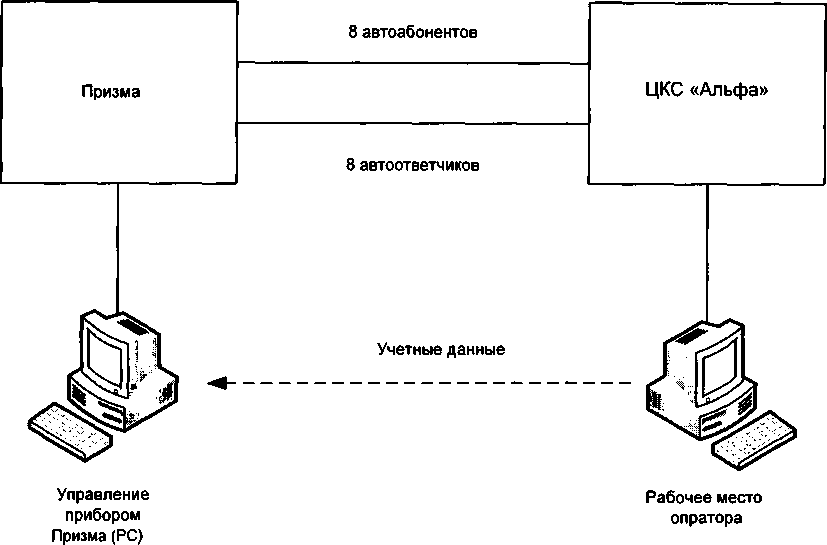

Рисунок 1. Схема поверки СИДС

Оператор оборудования ЦКС «Альфа» должен настроить сбор статистики по вызовам на номера ответчиков, которые соединены с комплектами «АО» «Призма».

  • 6.2 При проведении поверки запрещается:

  • - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

  • - производить работы по подключению соединительных кабелей при включенном питании Призма и PC.

  • 7 Проведение поверки

7.1 Опробование
  • 7.1.1 Опробование производят по схеме в соответствии с рисунком 1.

  • 7.1.2 Выполнение подготовительных операций:

  • ■ включить питание PC и прибора «Призма»;

  • ■ осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

  • ■ после окончания инсталляции на жестком диске PC будет создан каталог PRIZMA с программами для управления работой прибора «Призма»;

  • ■ запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4аЗ.060.045 программное изделие «Призма»). После загрузки программы на экране монитора PC открывается основное окно программы, в верхней части которого расположено главное меню, ниже - основные пиктограммы и наименование прибора.

Формирователь телефонных соединений ПРИЗМА

  • 7.1.3 Создание конфигурации:

  • ■ в меню Конфигурация щелкнуть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации;

  • ■ в диалоговом боксе Имя файла введите наименование поверяемого оборудования (например, PULSAR) и сохраните. При этом в окне Конфигурация отображается имя созданной конфигурации с расширением pri, например - PULSAR.pri;

  • 7.1.4 Создание настройки поверки:

  • ■ в главном меню открыть Прибор \Новая настройка, открывается окно Создание новых данных прибора \ Настройка комплектов;

  • ■ окно Настройка комплектов имеет четыре вкладки: Назначение, Вид набора, Собственные номера, Набираемые номера;

  • ■ в окне Назначение - в диалоговый бокс - Глобальная настройка прибора \ Имя настройки ввести наименование поверяемого оборудования (например, PULSAR), назначить абонентов и ответчиков и соответствующие им линейные комплекты, остальные параметры -по умолчанию;

ПРИМЕЧАНИЕ: Неиспользуемые при поверке линейные комплекты абонентов и ответчиков необходимо заблокировать нажатием кнопки Блок, при этом кнопки, соответствующие заблокированным комплектам, окрашиваются в коричневый цвет.

  • ■ в окне Вид набора установить частотный или импульсный тип набора номера (частотный предпочтительнее) для всех комплектов;

  • ■ в окне Собственные номера ввести полученные от оператора номера (воспользоваться услугой Сервис \ Выделить все, далее ввести номера). Количество цифр в номере зависит от реальных условий поверки;

  • ■ в качестве Абонентов ввести номера, к которым подключены комплекты АА «Призма»;

  • ■ в качестве Ответчиков ввести:

  • 1) номера, к которым подключены комплекты АО «Призма» см. рис. 1;

  • 2) номера Абонентов, для которых установлена переадресация на комплекты АО «Призма», см. рис 2.

  • ■ в окне Набираемые номера необходимо выделить используемые линейные комплекты, далее повторить номера Ответчиков, в соответствии с рисунками 1;

  • ■ открыть вкладку Режим работы \ Режим:

1) Общие - ввести Облегченный режим анализа сигнала;
  • 2) Тип АТС - проверить, что переключатель установлен в положение Прочие типы;

  • 3) Режим соединений - перевести переключатель в положение Старт со сдвигом, ввести значение -1000 мс

  • 4) Фиксация времени - установить переключатель в положение По установлению тракта;

  • 5) Остальные установки данной вкладки - по умолчанию.

  • ■ открыть вкладку СИДС - открывается окно Настройка СИДС, имеющая три вкладки: Настройка, Алгоритм испытаний, Связь;

  • ■ окно Настройка \ Выбор СИДС:

  • 1) Категории - представлены виды коммутационного оборудования:

АПУС - электромеханические АТС, оснащенные АПУС (аппаратурой повременного учета соединений);

ЭАТС - электронные автоматические телефонные станции;

СПС - системы подвижной связи;

ИП - интеллектуальные платформы;

цов - центр обслуживания вызовов.

  • ■ выбрав вид коммутационного оборудования - ЭАТС - электронные автоматические телефонные станции, необходимо активизировать «+», при этом появляется перечень конверторов СИДС, имеющихся в библиотеке программы «Призма», далее - выделить (двойное нажатие левой кнопки мыши) нужный тип конвертора СИДС - PULSAR;

  • ■ в боксе Выбранный тип СИДС автоматически записывается имя выбранного конвертора;

  • ■ в бокс Имя файла СИДС ввести произвольное имя, под которым будут сохранены результаты поверки СИДС (например, дата поверки - 061015.txt);

  • 2) Коррекция времени - необходимо откорректировать машинное время PC по машинным часам поверяемого оборудования, допустимая погрешность ± 2 с;

  • 3) ПДВ - предельно допустимые величины - ввести вероятность отказа СИДС (Ро), равное 10 промилле (что допускается при поверке при выборке уменьшенного объёма);

  • ■ в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо выделить этап 1, проверить, что данные соответствуют п.1 таблицы 4 (для чего в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап;

  • ■  закрыть окно, сохранив произведённые настройки;

  • ■ вкладка Связь используется при обработке результатов поверки.

  • 7.1.5 Установление связи PC с прибором «Призма»

  • ■ из окна Конфигурация, нажатием кнопки Подключение - загрузить настройку поверки PULSAR.gn;

  • ■ произвести инициализацию прибора, нажав пиктограмму с изображением ключа, при этом открывается окно Панель прибора с настройкой PULSAR.gn, происходит автоматическая связь PC с прибором «Призма», индикаторы рабочих комплектов окрашиваются в зеленый цвет, заблокированных - в коричневый, появляется сообщение о подключении прибора: Прибор подключен к СОМ 1 (или COM2, USB);

Примечание - При необходимости введения дополнительных настроек, касающихся параметров набора номера, зуммерных сигналов, КПВ, ПВ, нужно открыть в главном меню опцию Сервис \ Дополнительная настройка прибора и ввести требуемые изменения в схему настройки.

  • 7.1.6 Запуск программы опробования

  • ■ после нажатия кнопки Старт происходит загрузка параметров работы и появляется сообщение Прибор работает;

  • ■ процедуру опробования «Призма» выполняет автоматически по заранее заданной программе. Она формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям;

  • ■ по завершении в окне программы появляется сообщение Работа завершена.

  • 7.1.7 Процедура снятия учетной информации с поверяемого оборудования

  • ■ после окончания процедуры опробования оператор должен снять учетную информацию на рабочем месте администратора, см. рис. 1;

  • ■ для получения полной информации о звонках, необходимо убедиться, что активный файл закрыт и информация готова для отправки в АСР, после выполнения этих требований можно снять файл;

  • ■ в приложении В приведено описание формата файла подробного учета;

  • ■ процедура снятия файла учетной информации описана в эксплуатационной документации см. раздел Записи с подробными данными о вызове (Call Data Records);

  • ■ учетная информация о длительности телефонных соединений передается и копируется в каталог Prizma \ StatisticsX имя конфигурации \дата испытаний в PC, управляющий прибором «Призма», любым доступным для конкретной схемы поверки способом:

  • ■ дискета;

  • ■ локальная сеть предприятия;

  • ■ накопитель информации, подключаемый к USB порту;

  • ■ E-mail

- CD-ROM.

  • 7.1.8 Копирование результатов опробования при помощи USB - накопителя

  • ■ поверитель должен скопировать полученный у оператора учетный файл на жесткий диск PC в каталог PrizmaX StatisticsXHMH конфигурации Хдата испытаний;

  • ■ в главном меню открыть окно Прибор ХНастройка из конфигурации, появится окно Редактирование данных прибора PULSAR.gn, затем щелкнуть по вкладке СИДСХ Связь, далее - в открывшейся вкладке в структуре каталогов выбрать USB - накопитель (*) - буква, которой обозначен USB - накопитель в структуре каталогов;

  • ■ в боксе Выбранное устройство выделить *:\, из появившегося списка файлов СИДС выбрать нужный, далее - Копировать;

  • ■ откроется окно с запросом - куда копировать, необходимо выбрать каталог PULSAR, далее - папку с датой поверки, в окне Внимание с подтверждением копирования - Да;

  • ■ в результате данных действий станционный файл будет скопирован в каталог PrizmaX StatisticsX имя конфигурации X дата испытаний и готов к статистической обработке.

  • 7.1.9 Обработка результатов опробования (проверка работы конвертора)

  • ■ выбрать в главном меню пункт Испытания X Статистика СИДС. На экран выдается стандартное окно выбора файла Статистика СИДС, в котором оператор может найти и выбрать файл, содержащий информацию о результатах поверки СИДС;

  • ■ запускается программа расчета статистики СИДС, «Призма» автоматически обрабатывает результаты опробования по заложенной программе;

  • ■ в результате выдается диалоговое окно Статистика СИДС. Заголовок окна содержит дату проведения поверки, имя файла и тип шаблона, а также пять вкладок: Текущие результаты, Итоговые результаты, Показания СИДС, Отказы СИДС, Доверительные интервалы;

  • ■ при выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):

  • - при успешном результате опробования поверка продолжается;

  • - при неуспешном результате поверка прекращается до устранения неисправности.

7.2 Определение метрологических характеристик
  • 7.1.1 Поверку системы измерений длительности соединений проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход поверяемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

  • 7.1.2 Для СИДС нормируются следующие MX:

  • ■ пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с: ±1 с

  • ■ вероятность неправильного тарифицирования телефонного соединения, не более 0,0001;

  • 7.1.3 Для СИДС в процессе поверки определяются следующие погрешности:

  • ■ систематическая составляющая погрешности;

  • ■ СКО для суммарной, систематической и случайной составляющих погрешности;

  • ■ 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности.

  • 7.1.4 Определение метрологических характеристик производят по схеме в соответствии с рисунком 1 .

  • 7.1.5 Выполнить процедуру настройки поверки:

Открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо ввести этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы в окне Параметры испытаний - ввести данные в соответствии с п.п. 1-6 таблицы 4, Применить;

В результате должно быть 6 этапов с параметрами поверки, приведенными в таблице 4;

  • 7.1.6 Процедура поверки

Процедуру поверки «Призма» выполняет автоматически - формирует необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в соответствии с таблицей 3.

Таблица 3

№ точки, i

Длительность телефонных соединения в i- й точке,    с

Количество телефонных соединений, Nj

Первичная поверка

Периодическая поверка

1

20

16

16

2

3600*

8

-

3

600

16

8

4

200

16

16

5

100

16

16

6

3

300

250

ПРИМЕЧАНИЯ:

*В случае невозможности установления длительности соединения, равной 3600 с, по причине особенностей программного обеспечения данного типа СИДС, установить максимально возможную длительность, указанную оператором связи

  • 1. Точка 1 используется для проведения опробования;

  • 2. Если в процессе поверки используется другое количество абонентских комплектов, необходимо рассчитать требуемое количество соединений по каждому комплекту, чтобы суммарное количество получилось равным рекомендуемому в данной таблице.

8 Обработка результатов измерений
  • 8.1 Обработка результатов измерений и определение MX (раздел 7) производится полностью автоматически в PC по соответствующей программе.

  • 8.2 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает допустимого значения, и не превышается вероятность отказа СИДС за счет потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.3 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает допустимое значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.4 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

9 Оформление результатов поверки
  • 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы.

  • 9.2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы и ее эксплуатация запрещается.

  • 9.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению» оформляются в соответствии с документом "Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке", утвержденным Приказом Минпромторга России № 1815 от 02.07.2015 г. зарегистрированным в Минюсте России, регистрационный № 38822 от 04.09.2015 г.

  • 9.4 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки. Формы таблиц приведены в приложении В.

    Н.Ф.Мельникова

Ведущий научный сотрудник ФГУП ЦНИИС

ПРИЛОЖЕНИЕ А

(справочное)

Формирователь телефонных соединений «Призма» (общие сведения)

Формирователь телефонных соединений «ПРИЗМА» (далее прибор) представляет собой программно-аппаратный комплекс, сопряженный с персональным компьютером (PC), и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния.

Прибор работает под управлением специально разработанного пакета программного обеспечения PRIZMA, функционирующего в операционной среде WINDOWS-9X/2000Pro/XP.

Требования к характеристикам, которым должен отвечать используемый PC:

  • • процессор не ниже Pentium 2;

  • • емкость ОЗУ не менее 128 Мбайт;

  • • емкость НДЦ не менее 10 Гбайт;

  • • CD ROM;

  • • наличие свободного порта RS 232 или порта USB (для подключения прибора).

Прибор подключается к аналоговым абонентским линиям от АТС любых типов и позволяет устанавливать до 8 или до 16 телефонных соединений одновременно, в зависимости от варианта исполнения прибора «Призма» или «Призма-16».

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный.

Погрешность формирования длительности телефонного соединения, с:

  • • в интервале длительностей (1-3600) с, ± 0,25 с;

  • • в интервале длительностей (3601-10800) с ± 0,5 с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85.

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц.

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС.

Математическая модель процесса испытаний

1) Закон распределения случайной составляющей погрешности не является нормальным. Действительно,

(1)

где:

€ - длительность телефонного соединения;

, ^2 - время начала и окончания телефонного соединения, соответственно.

t\ и /^2 являются равномерно распределенными случайными величинами и, следовательно, их разность -с имеет треугольное распределение (распределение Симпсона).

В процессе испытаний могут возникать однократные сбои, удаленные от среднего значения погрешности, выбросы, которые влекут к ’’отказу” в работе ИИК, что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так, например, могут встретиться вызовы не идентифицируемые (пропущенные) СИДС.

Число таких телефонных вызовов ипр определяются в результате испытаний.

Отказ ИИК - выполнение неравенства (14).

2) Погрешности и ошибки СИДС в определении параметров ИИК

Для каждого контрольного вызова «Призма» - рабочий эталон для метрологического обеспечения СИДС (общие сведения о «Призма» представлены в приложении А) задает его длительность . Аналогичный показатель выдает СИДС . Он является случайной величиной.

Вычисляется погрешность в определении

(2)

которая является случайной величиной.

Определяется систематическая составляющая погрешности

С = Е(Д^),                                                         (3)

где Е(А ^) - математическое ожидание случайной величины А .

Все встречающиеся в дальнейшем вероятностные характеристики СИДС - математические ожидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.

Все эти оценки, также являющиеся случайными величинами, выбираются несмещенными, т.е.

таким, что их математические ожидания равны оцениваемым значениям.

Для дальнейших вычислений введем выборочные суммы случайной величины А

^1 = ^';А2 = ^И)2;

i = 1              i = 1

//3 = ^(дЛ)3;//4=^(а^)4

i = 1                   i = 1

Систематическая составляющая погрешности заранее неизвестна и поэтому оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонных соединений:

Для оценки MX по п.7.1.2 необходимо определить дисперсию погрешности А-^, которые совпадают, соответственно с дисперсией составляющей погрешности (А -С) (оцениваемой величиной А £ - С):

£>(А^) = Е(А<)2 - (W)2

и СКО для суммарной

и СКО для случайной

(6)

Дисперсия оценивается с помощью выборочной дисперсии (т.е. квадрата выборочного СКО).

= N-(7)

Выборочная дисперсия для С, как следует из (5) равна: а значит выборочное СКО для С равно:

(8)

(9)

Определим доверительный интервал для С, содержащий истинное значение этой величины с вероятностью 0,95.

Поскольку случайные величины С t 5 Sна основании центральной предельной теоремы теории вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики.

95%-ый доверительный интервал для С задается формулой:

Qax/min = С ± 1,965-

Несмещенная оценка для T)S^, (выборочная дисперсия находится по формуле:

= JV4(N-2)(JV-3)№4 " 4/'’А ” (W-1)2

(П)

2JV-3   ,       1

Тогда 95%-ный доверительный интервал для ос (СКО для С) задается формулой:

О'т»/тш = 5±098^,

(12)

Интервал, в котором находится значение суммарной погрешности А задается формулой:

max/min = ШЭХ / ПГПП

(13)

i                                          i

где Д - суммарная погрешность i-ro телефонного соединения.

  • 3 Определение отказа ИИК

Для данного телефонного соединения отказ (ошибка) в определении означает выполнение неравенства:

М > Д(/                                     (14)

где Ао-£ - предельно допустимая величина погрешности для £, которая задается в ОТТ на СИДС.

  • 4 Вероятности ошибок и исход испытаний СИДС

Обозначим:

р - вероятность ошибки СИДС в определении Дтх . вероятность выполнения неравенства (14), ро - предельно допустимая величина р (принимается ро = 0,01).

Поверка для данного вида связи состоит в Ot-достоверном (с заданной вероятностью СХ, принимаемой обычно равной 0.95) установлении одного из неравенств:

(15)

Р^о,

или

р>р0.                                                                   (16)

Выполнение (15) соответствует успешному, (16) - соответственно, неуспешному исходу испытаний.

5 Математическая модель определения отказа ИИК Введем следующие определения и обозначения: N - количество контрольных телефонных соединений при испытаниях, п - количество отказов ИИК,

b = Ф ((X) - функция, обратная к стандартной нормальной функции распределения:

8п(а) - корень уравнения:

1-а,

(18)

которое решается методом Ньютона,

при 3<п<15,

Ь2 I Ь2"

(19)

п + —-bJn + — при п>16, 4(«) при 0<п<15,

А=1 b2 , b2 n + — + bJn +-- при n>16,

(20)

I 2 v 4

[x], ]x[ - наименьшее, соответственно, наибольшее целое число, не меньшее, соответственно, не большее, чем х,

Рп

Ро’

В частности, для случая п = 0 из (18) получаем 8о(О,95) - корень уравнения:

е3° = 1-а = 0,05 ,те.

NH(n) =

Гп_ Ро ’

NB(n) =

(21)

80 = 1п20 = 3,

откуда из (20) и (21) находим, взяв р0 = 0,01, что

(22)

300

5

(23)

что есть минимальное число телефонных соединений до успешного завершения испытаний.

Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и п.

Решение задачи (15), (16) эквивалентно проверке неравенств:

NH(n) < N < NB(n)                                                 (24)

Пока (24) выполняется, испытания продолжаются и заканчивается, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний.

Нижняя рн и верхняя рв 0,95 - достоверные границы формулам:

р Л р Л

н № в N

для вероятности отказа р определяются

(25)

по

Данная последовательная процедура является оптимальной (неулучшаемой) - имеет для заданного уровня достоверности а наименьшее возможное среднее время проведения испытаний.

Реализован встроенный аппарат сбора и обработки результатов испытаний СИДС.

Таблица А. 1 Контакты на разъемах абонентских телефонных линий

Разъем XI (абонентские комплекты 1-16)

Разъем Х2 (абонентские комплекты 17-32)

Номер

комплекта

Контакты разъема

Номер комплекта

Контакты оазъема

1

1 -2

17

1-2

2

3-4

18

3-4

3

5-6

19

5-6

4

7-8

20

7-8

5

9-10

21

9-10

6

11-12

22

11 -12

7

13 - 14

23

13-14

8

16-17

24

16-17

9

18-19

25

18-19

10

20-21

26

20-21

11

22-23

27

22-23

12

24-25

28

24-25

13

26-27

29

26-27

14

28-29

30

28-29

15

31-32

31

31-32

16

33-34

32

33-34

ПРИЛОЖЕНИЕ Б

(справочное)

Таблицы результатов поверки

Т а б л и ц а Б.1 Основные результаты поверки по п. 7.1

№ точки

5

i

Длительност ь телефонного соединения, с, t,

Число телефонных соединений,

Число отказов

9

И/

Число пропущенн ых гелефонных соединений, nnp,i

Системат. составляюща я погрешности,

Ci

CKO погрешности

Суммарной и случайной составл.

систематической составл.

0

20

16\16

1

3600

8\-

2

600

16\16

3

200

16\16

4

100

16\16

5

3

250\250

S

-

Таблица Б.2 Доверительные интервалы по результатам поверки (п.7.1)

Систематической составл.

Погрешности

С

CKO систематической составляющей <?с

Суммарной погрешности М

Вероятности отказа Р

min

max

min

max

min

max

min

max

Таблица Б.З Показания СИДС в процессе поверки (п. 7.1)

А =......с, =

е6=......с,ел6 =

ПРИЛОЖЕНИЕ В (справочное) Описание формата файла подробного учета тарифной информации

Наименование конвертора - PULSAR

Файл подробного учета должен иметь определенную структуру, с тем чтобы информация из него могла быть корректно импортирована ПО прибора «Призма».

Файл подробного учета содержит информацию в виде текстовых строк, минимальной длиной 72 символов. Для каждого соединения в учетном файле формируется одна запись. Каждой записи в учетном файле соответствует одна строка.

Каждая строка заканчивается символами перевода строки, перевода каретки.

Файл не содержит заголовка и заключительных записей.

Поля информации упорядочены по колонкам и разделены символами пробела. ПО прибора «Призма» импортирует четыре поля из каждой строки файла учета.

Поля имеют фиксированную длину, и смещение относительно начала строки (нумерация позиций в строке идет с нуля), а также располагаться в определенном порядке среди прочих информационных полей:

  • •  Номер вызывающего абонента содержится в поле со смещением 63 байт (символов строки), размер - 3 байта;

  • •  Номер вызываемого абонента содержится в поле со смещением 68 байт, размер переменный - 3 байта;

  • •  Время начала разговора в формате ЧЧ:ММ:СС (размер поля - 8 байт, смещение полей ЧЧ - 32 байт, ММ - 35 байт, СС - 38 байт);

  • •  Время окончания разговора в формате ЧЧ:ММ:СС (размер поля - 8 байт, смещение полей ЧЧ - 53 байт, ММ - 56 байт, СС - 59 байт);

  • •  Остальные поля служебной информацией не используются. Отключение выше перечисленных полей, или включение между ними дополнительных полей может привести к неправильному импорту данных учета тарифной информации.

Пример записи: Вызывающий абонент 306 произвел соединение с номером 314 2010-04-26 в 06:52:014 длительностью 3 секунды.

Представление записи в учетном файле:

2010-04-26 06:51:59; 2010-04-26 06:52:14; 2010-04-26 06:52:17; 00:00:03; 306; 314; 0; Успешное завершение; 127; 135; 0; 0; 0;

Жирным шрифтом выделены поля, используемые «Призмой».

Лист регистрации изменений

Номера листов (страниц)

Всего

Номер

Входящий

Подпись

Дата

Изм

измененных

заме-ненны X

новых

аннулированных

листов (страниц) в документе

документа

номер сопроводительного документа

18

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
