Методика поверки «Стенды контроля универсальные СКУ» (МП РБЯК.411648.107)

УТВЕРЖДАЮ

Методика поверки

РБЯК.411648.107 МП

Руководитель лаборатории

ФГУП «BIIHjMM им. Д.И. Менделеева»

⁷ С,     Пиастро В.П.

^п/Ь "      {> j) 2016 г.

Настоящая методика поверки распространяется на стенды контроля универсальный СКУ (далее - стенд) и устанавливает методы и средства его поверки. Поверке подлежат функциональные модули ММС1, ММС2, ММСЗ, МГТ, МГЧ, входящие в состав стенда.

Стенд подвергается первичной поверке до ввода в эксплуатацию или при выпуске из производства, а также после ремонта, связанного с нарушением поверительного клейма, периодической поверке - в процессе эксплуатации.

При наличии заявления от владельца средства измерений (СИ) допускается проведение поверки отдельных измерительных каналов из состава СИ в указанных в заявлении конкретных выбранных диапазонах.

Интервал между поверками - 2 года.

При поверке должны быть выполнены следующие операции:

• - внешний осмотр (6.1);

• - опробование (6.2);

• - идентификация программного обеспечения (6.3);

• - определение метрологических характеристик (6.4).

При проведении поверки должны применяться эталоны (средства поверки) и

вспомогательное оборудование, указанные в таблице 1. Таблица 1

СКУ____₌~₌₌^_—===________ Методика поверки____________  ________С.З

Допускается применение других эталонов, обеспечивающих определение метрологических характеристик поверяемого стенда с требуемой точностью. Эталоны (средства поверки) должны быть аттестованы (поверены) в установленном порядке и иметь действующие свидетельства об аттестации (поверке).

Поверка стенда должна проводиться сотрудниками организаций или индивидуальными предпринимателями (поверителями), аккредитованными в установленном порядке на выполнение работ по поверке средств измерений.

Поверители должны ознакомиться с руководством по эксплуатации стенда РБЯК.411648.107 РЭ.

Поверители должны иметь опыт работы с применяемыми эталонами (средствами поверки) и персональным компьютером.

При проведении поверки должны соблюдаться требования безопасности к проведению электрических испытаний по ГОСТ 12.3.019-80, а также меры безопасности, изложенные в эксплуатационной документации поверяемого стенда и применяемых эталонов (средств поверки).

• 5.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                         от 18 до 22

• - относительная влажность воздуха, %, не более                      80

• - атмосферное давление, кПа (мм рт. ст.)                   от 84 (630) до 106,7 (800)

• - отсутствие магнитных полей и вибрации, оказывающих влияние на работу стенда

• 5.2 Подготовка эталонов (средств поверки) к работе должна проводиться в соответствии с их эксплуатационной документацией.

• 5.3 При подготовке к поверке, в зависимости от поверяемого модуля, должна быть собрана соответствующая схема согласно приложениям Б-Г.

Подключение средств поверки к модулям, а также стенда к сети питания и к компьютеру должно осуществляться согласно указаниям, приведенным в руководстве по эксплуатации стенда.

Подключение стенда к сети питания и к компьютеру должно проводиться только с помощью штатных кабелей из комплекта поставки стенда.

Время выдержки стенда во включенном состоянии не менее 30 мин.

• 5.4 На персональный компьютер должно быть установлено сервисное программное обеспечение (ПО) «Управление стендом экспресс контроля СКУ.01.00.000» (ПО СКУ.01.00.000).

ВНИМАНИЕ! Все операции поверки, связанные со считыванием идентификационных данных модулей, с установлением режимов работы модулей и воспроизведением их выходных сигналов, проводятся с применением сервисного ПО СКУ.01.00.000 в соответствии с руководством оператора, встроенном в сервисное ПО СКУ.01.00.000.

Сервисное ПО, содержащее встроенное руководство оператора, записано на компакт-диске, входящем в комплект поставки стенда.

ВНИМАНИЕ! Перед началом работы с модулем необходимо переключить модуль из состояния «Ожидание» в состояние «Работа» нажатием кнопки переключения - .

Установка значений в поле «Номинал, Ом», возможна выбором значений из выпадающего списка, в полях «Ток, мА», «Частота, Гц», «Число импульсов» - выбором значений из выпадающего списка или набором с клавиатуры компьютера. Для проведения измерения после установки значения необходимо включить канал, установив в поле номера соответствующего канала. Для изменения значения необходимо отключить канал, сняв ⁷ в поле номера соответствующего канала.

При проведении поверки следует вести протокол, рекомендуемая форма которого приведена в приложении А. Количество и вид таблиц по внесению результатов определения метрологических характеристик определяется количеством, видом и исполнением модулей, входящих в состав стенда.

ВНИМАНИЕ! Запись результатов измерений осуществлять с точностью до младшего десятичного разряда чисел, приведенных в таблицах методики.

• 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

• - наличие паспорта (формуляра) стенда;

• - соответствие заводского номера стенда, состава модулей ММС, МГТ и (или) МГЧ их заводских номеров соответствующим данным, указанным в паспорте (формуляре) стенда;

• - качество маркировки с точки зрения её правильного восприятия;

• - отсутствие механических повреждений корпуса, влияющих на работу стенда.

Стенд, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

• 6.2 Опробование

Опробование выполните в следующей последовательности:

• - подключите стенд к персональному компьютеру, подайте напряжение питания на стенд, запустите на компьютере на выполнение сервисное ПО СКУ.01.00.000. Установление связи компьютера со стендом подтверждается раскрытием основного окна работы с ПО, в котором отображаются панели управления всеми подключенными модулями стенда;

• - проконтролируйте состояние индикаторов, расположенных на лицевой панели каждого модуля. Индикаторы «Статус» должны засвечиваться с периодичностью 1 с, остальные индикаторы не должны быть засвечены.

Примечание - Здесь и далее при работе со стендом следует пользоваться руководством оператора. Руководство оператора расположено на закладке «Помощь - Справка»

Только при наличии модуля (модулей) МГЧ выполните следующие операции:

• - переведите выходы модуля в активный режим работы с амплитудой выходных импульсов 5 В;

• - убедитесь в соответствующем включении индикаторов "Режим " (расположенный слева индикатор засвечен, справа - не засвечен);

• - переведите выходы модуля в активный режим работы с амплитудой выходных импульсов

• 3,3 В.

- убедитесь в соответствующем включении индикаторов "Режим " (расположенный слева индикатор засвечен, справа - засвечен).

Стенд, у которого состояние индикаторов не соответствует указанным требованиям хотя бы для одного из модулей или отсутствует связь с компьютером, к дальнейшему проведению поверки не допускается.

• 6.3 Идентификация программного обеспечения

Идентификация ПО осуществляется путем считывания наименования, номера версии и контрольной суммы ПО каждого из модулей с монитора компьютера. Указанная информация представляется для каждого модуля, входящего в состав стенда, при нажатии экранной кнопки « __I» в основном окне работы с ПО (рисунок 1).

Тип: МГТ

Серийный номер: 00370038

КС ПО: 49ЕА

КС Данных: Е79С

Версия ПО: 01.04

ОК

Рисунок 1 - Информация о модуле

Идентификационные данные должны соответствовать информации, приведенной в паспорте на стенд.

Стенд, у которого наименование, номер версии и (или) контрольная сумма хотя бы одного модуля не соответствуют указанным требованиям, к дальнейшему проведению поверки не допускается.

• 6.4 Определение (контроль) метрологических характеристик

  • 6.4.1 Определение (контроль) метрологических характеристик модуля ММС1.

Определение (контроль) метрологических характеристик модуля проводят в следующей последовательности:

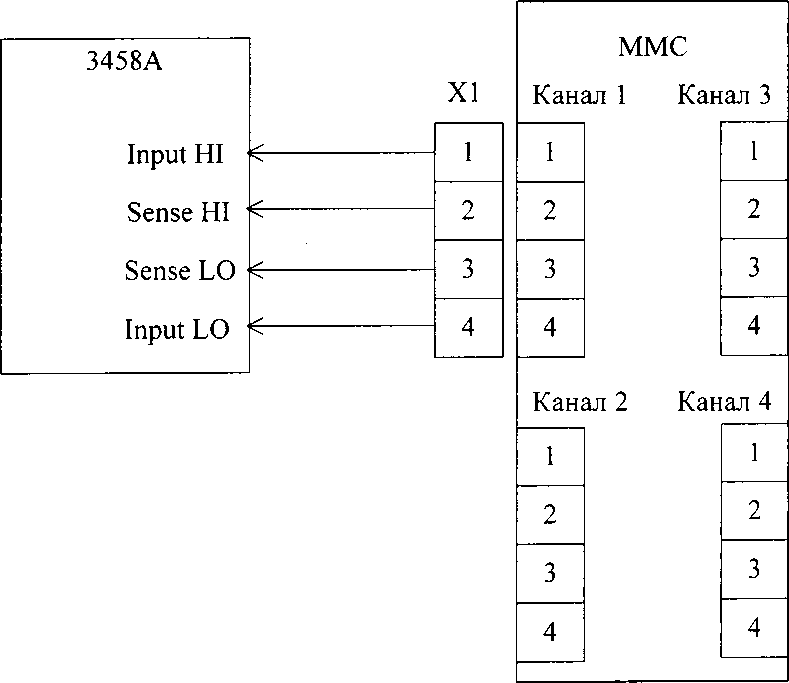

• - отключите стенд от напряжения питания, соберите схему поверки согласно приложению Б, установите мультиметр в режим измерений сопротивления постоянному току;

• - подайте напряжение питания на стенд;

• - подключите мультиметр к выходу канала 1 модуля, проверьте, что для каналов 2, 3 и 4 в поле «Номинал, Ом» установлено «нет»;

• - последовательно воспроизводя на выходе канала 1 значения сопротивлений согласно таблице 2 (изменяя значения в поле «Номинал, Ом» канала 1), снимите показания мультиметра;

Таблица 2

- подключите мультиметр к выходу канала 2, установите «нет» в поле «Номинал, Ом» для канала 1;

• - последовательно воспроизводя на выходе канала 2 значения сопротивлений согласно таблице 2, снимите показания мультиметра;

• - подключите мультиметр к выходу канала 3, установите «нет» в поле «Номинал, Ом» для канала 2;

• - последовательно воспроизводя на выходе канала 3 значения сопротивлений согласно таблице 2, снимите показания мультиметра;

• - подключите мультиметр к выходу канала 4, установите «нет» в поле «Номинал, Ом» для канала 3;

• - последовательно воспроизводя на выходе канала 4 значения сопротивлений согласно таблице 2, снимите показания мультиметра.

Полученные значения сопротивлений должны соответствовать значениям, находящимся внутри диапазонов допускаемых показаний, приведенных в таблице 2 для соответствующих каналов.

При наличии в составе стенда других модулей ММС1, выполните в отношении их вышеуказанные операции.

Стенд, у которого хотя бы один из модулей не удовлетворяет указанным требованиям, к дальнейшему проведению поверки не допускается.

• 6.4.2 Определение (контроль) метрологических характеристик модуля ММС2.

Определение (контроль) метрологических характеристик модуля проводят в следующей последовательности:

• - отключите стенд от напряжения питания, соберите схему поверки согласно приложению Б. установите мультиметр в режим измерений сопротивления постоянному току;

• - подайте напряжение питания на стенд;

• - подключите мультиметр к выходу канала 1 модуля, проверьте, что для каналов 2, 3 и 4 в поле «Номинал, Ом» установлено «нет»;

• - последовательно воспроизводя на выходе канала 1 значения сопротивлений согласно таблице 3 (изменяя значения в поле «Номинал, Ом» канала 1), снимите показания мультиметра;

Таблица 3

- подключите мультиметр к выходу канала 2, установите «нет» в поле «Номинал, Ом» для канала 1;

• - последовательно воспроизводя на выходе канала 2 значения сопротивлений согласно таблице 3, снимите показания мультиметра;

• - подключите мультиметр к выходу канала 3, установите «нет» в поле «Номинал, Ом» для канала 2;

• - последовательно воспроизводя на выходе канала 3 значения сопротивлений согласно таблице 3, снимите показания мультиметра;

• - подключите мультиметр к выходу канала 4, установите «нет» в поле «Номинал, Ом» для канала 3;

• - последовательно воспроизводя на выходе канала 4 значения сопротивлений согласно таблице 3, снимите показания мультиметра;

• - определите разность измеренных значений сопротивлений между мерами одинаковых номеров в каналах 2 и 1, 4 и 3 для соответствующих номеров проверки.

Полученные значения сопротивлений должны соответствовать значениям, находящимся внутри диапазонов допускаемых показаний, приведенных в таблице 3 для соответствующих каналов, а разность значений сопротивлений - внутри диапазонов допускаемой разности сопротивлений, приведенных в таблице 4.

Стенд, у которого хотя бы один из модулей не удовлетворяет указанным требованиям, к дальнейшему проведению поверки не допускается.

• 6.4.3 Определение (контроль) метрологических характеристик модуля ММСЗ.

6.4.3.1 Определение (контроль) метрологических характеристик модуля типового исполнения проводят в следующей последовательности:

• - отключите стенд от напряжения питания, соберите схему поверки согласно приложению Б, установите мультиметр в режим измерений сопротивления постоянному току;

• - подайте напряжение питания на стенд;

• - подключите мультиметр к выходу канала 1, проверьте, что для каналов 2. 3 и 4 в поле «Номинал, Ом» установлено «нет»;

• - последовательно воспроизводя на выходе канала 1 значения сопротивлений, приведенные в таблице 5 (изменяя значения в поле «Номинал, Ом» канала 1), снимите показания мультиметра;

• - подключите мультиметр к выходу канала 2, установите «нет» в поле «Номинал, Ом» для канала 1;

• - последовательно воспроизводя на выходе канала 2 значения сопротивлений, приведенные в таблице 5, снимите показания мультиметра;

• - подключите мультиметр к выходу канала 3, установите «нет» в поле «Номинал, Ом» для канала 2;

• - последовательно воспроизводя на выходе канала 3 значения сопротивлений, приведенные в таблице 5, снимите показания мультиметра;

• - подключите мультиметр к выходу канала 4, установите «нет» в поле «Номинал, Ом» для канала 3;

- последовательно воспроизводя на выходе канала 4 значения сопротивлений, приведенные в таблице 5, снимите показания мультиметра.

Полученные значения сопротивлений должны соответствовать значениям, находящимся внутри диапазонов допускаемых показаний, приведенных в таблице 5 для соответствующих каналов.

Таблица 5

При наличии в составе стенда других модулей ММСЗ типового исполнения, выполните в отношении их вышеуказанные операции.

Стенд, у которого хотя бы один из модулей не удовлетворяет указанным требованиям, к дальнейшему проведению поверки не допускается.

• 6.4.3.2 Определение (контроль) метрологических характеристик модуля не типового исполнения проводят в следующей последовательности:

• - выполните операцию измерений сопротивлений по методике, приведенной в 6.4.3.1, при этом используется информация о воспроизводимых значениях сопротивлений, приведенная в паспорте (формуляре) стенда;

• -  определите для каждого значения воспроизводимого сопротивления значение относительной погрешности 6, выраженной в процентах, по формуле (1):

3= 100 (Rn-R_H)/R_H %,                      (1)

где R_n- показания мультиметра, Ом;

R_H - номинальное значение сопротивления, указанное в паспорте (формуляре), Ом;

• - полученные значения относительной погрешности не должны превышать ± 0,01 %;

При наличии в составе стенда других модулей ММСЗ не типового исполнения, выполните в отношении их вышеуказанные операции.

Стенд, у которого хотя бы один из модулей не удовлетворяет указанным требованиям, к дальнейшему проведению поверки не допускается.

• 6.4.4 Определение (контроль) метрологических характеристик модуля МГТ.

Определение (контроль) метрологических характеристик модуля проводят в следующей последовательности:

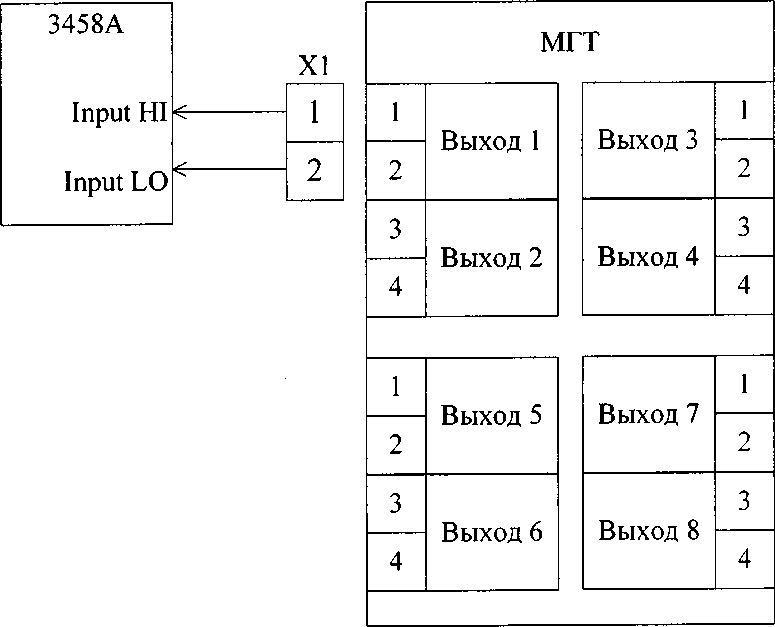

• - отключите стенд от напряжения питания, соберите схему поверки согласно приложению В, установите мультиметр в режим измерений силы постоянного тока;

• - подайте напряжение питания на стенд;

• - подключите мультиметр (разъем XI) к выходу канала 1 модуля;

• - последовательно воспроизводя (изменяя значения в поле «Ток, мА» канала 1) на выходе

  канала значения силы тока согласно таблице 6, снимите показания мультиметра; Таблица 6

  № проверки	Значение силы тока, мА		Диапазон допускаемых показаний, мА
  	Канал 1 ...4	Канал 5... 8	Канал 1...4	Канал 5... 8
  1	12	0,1	11,99-12,01	0,09-0,11
  2	16	4	15,99- 16,01	3,99-4,01
  3	20	8	19,99 -20,01	7,99-8,01

  - последовательно подключая разъем XI к выходам каналов 2...4. выполните вышеуказанные операции для каждого канала;

• - подключите мультиметр (разъем XI) к выходу канала 5 модуля и, последовательно воспроизводя на выходе канала 5 значения силы тока согласно таблице 6, снимите показания мультиметра;

• - последовательно подключая разъем XI к выходам каналов 6...8, выполните вышеуказанные операции для каждого канала.

Полученные значения токов должны соответствовать значениям, находящимся внутри диапазонов допускаемых показаний, приведенных в таблице 6 для соответствующих каналов.

Стенд, у которого модуль МГТ не удовлетворяет указанным требованиям, к дальнейшему проведению поверки не допускается.

• 6.4.5 Определение (контроль) метрологических характеристик модуля МГЧ.

Определение (контроль) метрологических характеристик модуля проводят в следующей последовательности:

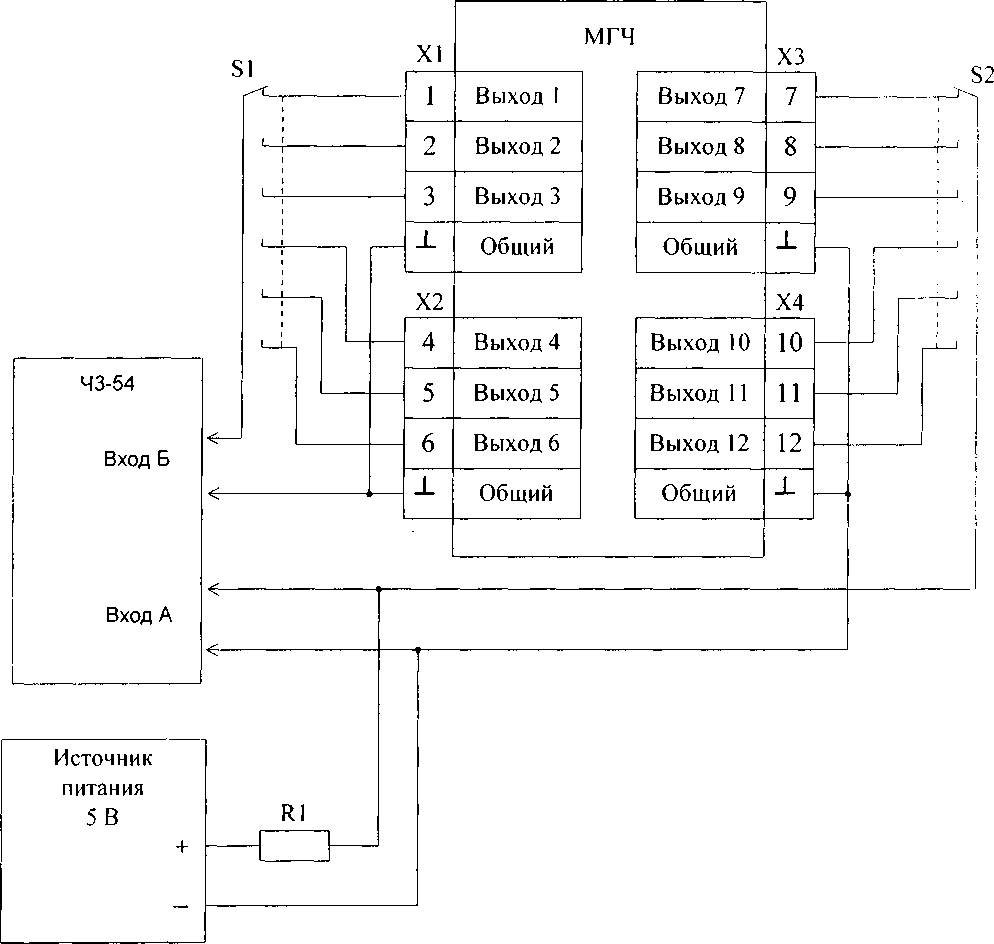

• - отключите стенд от напряжения питания, соберите схему поверки согласно приложению Г;-подайте напряжение питания на стенд;

1) вход частотомера (ВХОД Б) подключите к выходу канала 1 модуля и установите частотомер в режим измерений периода таким образом, чтобы измеренное значение периода было бы представлено не менее чем шестью значащими цифрами;

• - в соответствии с эксплуатационной документацией установите: режим работы выходов модуля в состояние "Активный", амплитуда выходных импульсов - 5 В, число импульсов -

бесконечность:    ⁰⁰ ;

- последовательно воспроизводя на выходе канала 1 значения частот согласно таблице 7

(изменяя значения в поле «Частота, Гц» канала 1), определите показания частотомера; Таблица 7

- последовательно подключая частотомер к выходам каналов 2... 6, выполните вышеуказанные операции для каждого канала;

• - определите (с точностью до шести значащих цифр) значения выходной частоты F по формуле (2):

F=110⁶/T                                     (2)

где Т - показания частотомера, мкс.

Примечание - Допускается устанавливать соответствие значений погрешности путем оценки результатов измерений периода допускаемому диапазону показаний;

• -  полученные значения частот (периодов) должны соответствовать значениям, находящимся внутри диапазонов допускаемых показаний, приведенных в таблице 7 для данных каналов;

2) вход частотомера (ВХОД А) подключите к выходу канала 7 модуля и установите частотомер в режим счета числа электрических колебаний;

• - последовательно воспроизводя на выходе канала 7 значения количества импульсов с требуемой частотой (указана в скобках) согласно таблице 8 (изменяя значения в поле «Частота» канала 7), снимите показания частотомера;

Таблица 8

последовательно подключая частотомер к выходам каналов 8... 12, выполните

вышеуказанные операции для каждого канала.

- определите абсолютную погрешность задания количества импульсов в пакетах по формуле

- An - Nh-Nh,

где Nh, Nh - номинальное и измеренное количество импульсов в пакете соответственно.

- полученные значения количества импульсов должны соответствовать значениям, находящимся внутри диапазонов допускаемых показаний, приведенных в таблице 8 для данных каналов.

При наличии в составе стенда других модулей МГЧ, выполните в отношении их вышеуказанные операции.

Стенд, у которого хотя бы один из модулей не удовлетворяет указанным требованиям, к дальнейшему проведению поверки не допускается.

• 7 Оформление результатов поверки

При положительных результатах поверки в раздел «Сведения о поверке» паспорта (формуляра) стенда вносят запись о результатах поверки или выдают свидетельство о поверке.

При оформлении свидетельства о поверке, на его обратной стороне указывают номер версии ПО. Если стенд был поверен в качестве эталона, то к свидетельству прикладывают протокол поверки.

В случае, если операции поверки выполнялись несколькими поверителями, то оформление паспорта (формуляра) или свидетельства, а также пломбирование стенда выполняет тот поверитель, который провел заключительную операцию поверки.

Стенд пломбируют путём нанесения поверительного клейма на пломбировочную мастику. Место пломбирования показано на рисунке 2.

• 1 - место нанесения оттиска клейма изготовителя

• 2 - место нанесения клейма поверителя.

Рисунок 2 - Пломбирование стенда

При отрицательных результатах поверки стенд признают непригодным к применению. Свидетельство о поверке аннулируют и выдают извещение о непригодности стенда к применению с указанием причин непригодности или вносят соответствующую запись в паспорт (формуляр) стенда.

Приложение А

(рекомендуемое) Форма протокола поверки

Стенд контроля универсальный СКУ №________

6.1 Внешний осмотр и идентификация программного обеспечения

Результат операции_______________Поверитель:___________________________________

(соотв/несоотв.)                               подпись      ФИО          дата

Результат операции______________Поверитель:__________________________________

(соотв/несоотв.)                                подпись       ФИО         дата

6.4.1 Определение (контроль) метрологических характеристик модуля ММС1

Оценка соответствия метрологических характеристик согласно таблице 2

Результат операции__________________Поверитель: ________________________________

(соотв/несоотв.)                                       подпись ФИО дата

6.4.2 Определение (контроль) метрологических характеристик модуля ММС2

Оценка соответствия метрологических характеристик согласно таблицам 3 и

Результат операции__________________Поверитель:___________________________________

(соотв/несоотв.)                                       подпись ФИО дата

6.4.3 Определение (контроль) метрологических характеристик модуля ММСЗ

Оценка соответствия метрологических характеристик согласно таблице 5 или по формуле (1)

Результат операции_______________Поверитель:___________________________________

(соотв/несоотв.)

подпись

ФИО

дата

__________Методика поверки_____ ПРОТОКОЛ ПОВЕРКИ №_____

Стенд контроля универсальный СКУ №________

6.4.4 Определение (контроль) метрологических характеристик модуля МГТ

Оценка соответствия метрологических характеристик согласно таблице 6

Результат операции___________Поверитель:___________________________________

(соотв/несоотв.)                                       подпись ФИО        дата

6.4.5 Определение (контроль) метрологических характеристик модуля МГЧ

Оценка соответствия метрологических характеристик согласно таблицам 7 и 8

Результат операции___________Поверитель:___________________________________

(соотв/несоотв.)                                       подпись ФИО        дата

Схема поверки модулей стенда ММС1, ММС2, ММСЗ

Приложение В

(обязательное)

Схема поверки модуля стенда МГТ

XI - Разъем МС l,5/2-ST-3,81 (из комплекта поставки)

Приложение Г (обязательное)

Схема поверки модуля стенда МГЧ

R1 -резистор номиналом 10 кОм (например, С2-33-0,125-ЮкОм)

SI, S2 - переключатель на 6 положений (например, RCL37I-1-1-8) Допускается поочередное подключение входов частотомера к выходам МГЧ XI...Х4- разъём МС l,5/4-ST-3,81 (из комплекта поставки)

Лист регистрации изменений
