Методика поверки «Методика поверки МП 06/006-13» (МП 06/006-13)

Настоящая методика поверки распространяется на осциллографы цифровые запоминающие ADS-2022, ADS-2072, ADS-2072M, ADS-2102. ADS-2102M, ADS-2152M и ADS-2202 (далее ПО тексту - осциллографы).

Документ устанавливает порядок и объём первичной и периодической поверок.

Рекомендуемый межповерочный интервал -1 год.

При проведении поверки проводятся операции, указанные в таблице 1, и должны использоваться сред

ства поверки, указанные в таблице 2. Таблица 1. Операции поверки.

Примечания:

• 1) Допускается применять другие средства поверки, метрологические и технические характеристики которых удовлетворяют требованиям, указанным в таблице 2.

• 2) Все средства измерений должны быть исправны и поверены.

К поверке осциллографов допускают лиц. аттестованных на право поверки средств измерений в области радиотехнических и радиоэлектронных измерений.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы в электроустановках с напряжением до 1000 В с группой допуска не ниже III.

При проведении поверки должны быть соблюдены требования ГОСТ 12.3.019-80. ПОТ РМ-016-2001 РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».

Также должны быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки и осциллографы.

• 4.1. При проведении поверки должны соблюдаться следующие условия: температура окружающей среды - 15-25 ’С; относительная влажность воздуха - 30-80 %; атмосферное давление - 85-105 кПа; напряжение сети-210-230 В.

• 4.2. Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

Осциллограф и средства поверки должны быть выдержаны в условиях проведения поверки не менее 2 часов.

• 5.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие поверяемого осциллографа следующим требованиям:

• - комплектность в соответствии с руководством по эксплуатации:

• - чёткость маркировки;

-отсутствие механических повреждений корпуса, лицевой панели, органов управления, дисплея, нарушающих работу осциллографа или затрудняющих поверку;

- отсутствие повреждений изоляции, вилки и разъёма кабеля питания.

Осциллографы, имеющие дефекты, бракуются.

• 5.2 Определение индитификационных данных программного обеспечения.

Перед поверкой необходимо выполнить проверку идентификационных данных программного обеспечения (ПО) поверяемого осциллографа.

Для этого необходимо включить осциллограф, после перехода прибора в режим ожидания вызвать меню «utility», затем выбрать подменю «Статус», после чего на дисплее появится информация об идентификационном наименовании (наименовании модификации) и номере версии встроенного ПО (рис.1).

Рисунок 1. Данные об идентификационном наименовании (наименовании модификации) и номере версии встроенного ПО осциллографа (выделены подчеркиванием).

• - номер версии ПО осциллографов ADS определяют первые три цифры, разделенные точками. Вместо х могут быть любые символы.

В случае если идентификационные данные программного обеспечения не соответствуют указанным, для данного осциллографа может быть выполнена только его калибровка по настоящей методике поверки

• 5.3 Опробование.

При опробовании необходимо проверить работоспособность осциллографа путём выполнения следующих операций:

• - подключить к входу канала СН1 пробник из комплекта осциллографа, установив на нём коэффициент ослабления ХЮ.

• - включить канал СН1. В меню канала СН1 установить: СвязьВх - DC. Огр. П\П - Выкл, Делитель - Юх. Инверсия - Выкл;

• - подключить вывод заземления и наконечник пробника к соответствующим выводам встроенного калибратора (1 KHZ);

• - нажать кнопку AUTO, через несколько секунд на экране будет отображён сигнал прямоугольной формы с частотой повторения 1 кГц и амплитудой 3 В:

• - при необходимости выполните коррекцию компенсации пробника по форме сигнала в соответствии с Руководством по эксплуатации:

• - вращением переключателей коэффициентов отклонения и развёртки убедиться в их работоспособности;

• - вращением регуляторов положения изображения по вертикали и горизонтали убедиться в их работоспособности;

• - повторить все действия для канала Сн2.

При наличии неисправностей поверяемый осциллограф бракуется.

• 5.4 Определение метрологических характеристик.

Осциллограф должен быть выдержан во включенном состоянии не менее 30 минут.

Перед проведением поверки предварительно выполните операцию автоматической калибровки. Отключите все сигналы от входов СН1 и СН2 и внешней синхронизации. Выполните автокалибровку в соответствии с руководством по эксплуатации осциллографа.

• 5.4.1 Определение относительной погрешности коэффициентов отклонения.

Определение относительной погрешности коэффициентов отклонения проводится методом прямого измерения при помощи установки К2С-62А (калибратор Y) поочередно для каждого канала СН1 и СН2.

Определение погрешности коэффициентов отклонения производить при смещении луча по вертикали от центра, равном 1. 2. 3 делениям шкалы для коэффициента отклонения Ю В/дел (5 В/дел для модели ADS-2202) и 3 делениям шкалы для остальных коэффициентов отклонения в соответствии с таблицей 1 приложения. После изменения коэффициента отклонения линию развертки необходимо устанавливать на центральную линию шкалы осциллографа.

Структурная схема соединения приборов приведена на рис. 2

Рис. 2. Структурная схема соединения приборов для определения относительной погрешности коэффициентов отклонения

Подайте с выхода установки К2С-62А на вход СН1 поочередно импульсы положительной и отрицательной полярности.

Добейтесь точного совпадения положения луча осциллографа с делениями шкалы плавным изменением выходного напряжения девиацией напряжения установки К2С-62А.

Для повышения точности измерений рекомендуется использовать курсоры в режиме измерения напряжения, установленные на центральное и 3-е деления вертикальной шкалы.

Относительную погрешность коэффициентов отклонения определите по индикатору девиации установки К2С-62А в процентах.

Аналогично проведите измерения для канала СН2.

Относительная погрешность коэффициентов отклонения не должна превышать ±3,0 % для всех результатов измерений.

• 5.4.2 Определение относительной погрешности коэффициентов развёртки.

Определение относительной погрешности коэффициентов развёртки производится методом прямого измерения при помощи установки К2С-62А (калибратор X).

Структурная схема соединения приборов приведена на рис. 3.

Н - нагрузка проходная 50 Ом.

При первичной поверке определение относительной погрешности производить для значений коэффициентов развёртки в соответствии с таблицей 2 приложения, а при периодической - только для значения коэффициента развёртки 5 нс/дел (25 нс/дел для модели ADS-2022).

Определение относительной погрешности производить на 2. 4.6, 8, Ю, 12.14 и 16 делениях шкалы от начала развертки для значения коэффициента развёртки 5 нс/дел (25 нс/дел для модели ADS-2022) и на 16 делениях шкалы для всех остальных коэффициентов развёртки.

Установите осциллограф в режим внутренней ждущей синхронизации. Размер изображения по вертикали на экране установите не менее 3 делений экрана и расположите симметрично относительно центральной горизонтальной оси. Период сигнала К2С-62А установите равным значению положения переключателя коэффициента развёртки.

Точно совместите период повторения сигнала с поверяемыми отметками делений шкалы экрана плавным изменением девиации сигнала К2С-62А. Относительную погрешность коэффициентов развертки определите по индикатору девиации установки К2С-62А.

Для повышения точности измерений рекомендуется использовать курсоры в режиме измерения времени, установленные на поверяемые отметки делении шкалы.

Относительная погрешность коэффициентов развертки не должна превышать ±0.5 % для всех результатов измерений.

• 5.4.3 Определение абсолютной погрешности курсорных измерений напряжения и временных интервалов. Определение абсолютной погрешности курсорных измерений напряжения и временных интервалов производится с помощью установки К2С-62А (калибратор Y схема рис. 2 и калибратор X схема рис. 3 соответственно).

• 5.4.3.1 Абсолютную погрешность курсорных измерений временных интервалов определяют при выключенной девиации.

Абсолютную погрешность курсорных измерений временных интервалов определяют для значений, соответствующих началу, середине и концу диапазонов коэффициентов развёртки в соответствии с таблицей 3 приложения в следующей последовательности:

• - с выхода установки К2С-62А подать сигнал на один из входов СН осциллографа;

• - измерить с помощью курсоров длительность указанного количества периодов сигнала с выхода калибратора;

• - рассчитать погрешность курсорных измерений времени по формуле;

^{=     —} tyCT.

где Д1 - абсолютная погрешность измерений временных интервалов; - измеренное значение временного интервала: 1^= N-K - установленное значение временного интервала на выходе калибратора; N - количество измеряемых периодов, к - установленное значение периода выходного сигнала калибратора.

Абсолютная погрешность курсорных измерений временных интервалов не должна превышать значений, определяемых по формуле:

At=±(0,02xt_K3M+0,03xK_(B3B),

где кразв - установленное значение коэффициента развёртки.

• 5.4.3.2 Абсолютную погрешность курсорных измерений напряжения определяют при выключенной девиации в режиме импульсного выходного напряжения (меандр).

измерения проводят для значений коэффициентов отклонения в соответствии с таблицей 4 приложения для каждого из каналов СН1 и СН2 в следующей последовательности;

• - измерить с помощью курсоров амплитуду сигнала с выхода калибратора;

• - рассчитать погрешность курсорных измерений напряжения по формуле:

Ди - Окэм Uycr.

где Ди - абсолютная погрешность курсорных измерений напряжения; и_уСТ - установленное значение напряжения; и_изм - измеренное значение напряжения

Абсолютная погрешность курсорных измерений напряжения для каждой поверяемой точки не должна превышать значений, определяемых по формуле:

Ди=±(0,02*и изм + 0.04* Котил);

где К_от,щ ~ установленное значение коэффициента отклонения.

5 4 4 Определение полосы пропускания периодического сигнала.

Определение полосы пропускания периодического сигнала (по уровню 3 дБ) производится методом прямого измерения при помощи установки К2С-62А.

Структурная схема соединения приборов приведена на рис. 4.

Установите на осциллографе коэффициент отклонения равный 5 мВ/дел. Подайте с выхода установки К2С-62А (калибратор АЧХ) на вход канала СН1 сигнал на частоте 1 МГц и установите коэффициент развертки удобный для наблюдения, размах изображения Ао на экране осциллографа равным 4-6 делениям шкалы экрана осциллографа. Изображение сигнала должно располагаться симметрично относительно горизонтальной оси экрана.

установите поочередно значения частоты сигнала установки К2С-62А: 10 Гц. 10 МГц, 50 МГц (для модели ADS-2022 не устанавливать, для моделей ADS-2152M, ADS-2202 устанавливать 100 МГц), (мах при коэффициенте развертки осциллографа удобном для наблюдения размаха изображения сигнала в зависимости от модели осциллографа.

• - ADS-2022                 fMax - 25 МГц;

  Гмах - 70 МГц; fMax -100 МГц;

  (мах -150 МГц;

  fMax - 200 МГц.

• - ADS-2072/2072M

-ADS-2102/2102М

-ADS-2152M

• - ADS-2202

D - аттенюаторы фиксированные типа Д2-31. Д2-32; н - нагрузка проходная 50 Ом.

Измерьте размах изображения сигнала на указанных частотах по масштабной сетке экрана.

Проведите определение полосы пропускания при всех остальных значениях коэффициентов отклонения в соответствии с таблицей 5 приложения

Аналогично проведите измерения для канала СН2.

Отклонение размаха изображения сигнала Af на указанных частотах от Ао не должно быть более ±0.3 Ао. 5.4.5 Определение времени нарастания переходной характеристики.

Определение времени нарастания переходной характеристики производится путем измерения на экране осциллографа времени нарастания испытательного импульса, подаваемого от установки К2С-62А.

Структурная схема соединения приборов приведена на рис. 5.

Рис. 5. Структурная схема соединения приборов для измерения времени нарастания переходной характеристики

н - нагрузка проходная 50 Ом.

Подайте от установки К2С-62А (калибратор ПХ) на вход канала СН1 осциллографа импульс поочередно положительной и отрицательной полярности с длительностью нарастания/спада <1 нс (0,7 нс).

Установите коэффициент отклонения осциллографа равным 5 мВ/дел и соответствующее ему значение установки К2С-62А, изображение импульса будет равно

• 6 делениям шкалы по вертикали. Установите минимальный коэффициент развертки осциллографа. Измерьте время нарастания переходной характеристики согласно рис. 6.

Произведите измерения по вышеописанной методике при всех остальных значениях коэффициента отклонения в соответствии с таблицей 6 приложения.

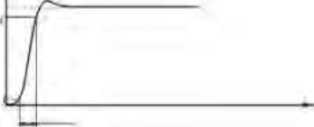

Рис. 6. Изображение испытательного импульса при измерении времени нарастания переходной характеристики tn

Аналогично проведите измерения для канала СН2.

Время нарастания переходной характеристики не должно быть более:

-14.0 нс для модели ADS-2022:

• - 5,0 нс ДЛЯ моделей ADS-2072/2072M;

• - 3,5 нс для моделей ADS-2102/2102M;

• - 2,6 нс для модели ADS-2152M;

-1.8 нс для модели ADS-22O2.

• 6.1 Результаты измерений, полученные в процессе поверки, оформляют рабочими записями произвольной формы. Допускаются компьютерные записи, формирование и хранение протокола поверки.

• 6.2 Положительные результаты поверки осциллографов оформляют свидетельством о поверке в соответствии с действующими нормативными документами.

• 6.3 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики осциллограф к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с действующими нормативными документами. В извещении указывают причину непригодности.

Приложение

Таблица 1 Определение относительной погрешности коэффициентов отклонения

Таблица 2 Определение относительной погрешности коэффициентов развёртки

Таблица 3 Определение абсолютной погрешности курсорных измерений временных интервалов

Таблица 4 Определение абсолютной погрешности курсорных измерений напряжения

• - для модели ADS-2022 не устанавливать, для моделей ADS-2152М/2202 устанавливать 100 МГц.

Значения fMax устанавливаются в зависимости от модели осциллографа:

ADS-2022 - 25 МГц; ADS-2072/2072M - 70 МГц; ADS-2102/2102М - 100 МГц; ADS-2152М - 150 МГц; ADS-2202 - 200 МГц.

Таблица 6 Определение времени нарастания переходной характеристики для осциллографов
