Методика поверки «ГСИ. Контроллеры программируемые логические серии Vision» (МП 2064 - 0142 - 2019)

Федеральное государственное унитарное предприятие

"Всероссийский научно-исследовательский институт им. Д.И.Менделеева"

ФГУП "ВНИИМ им. Д.И.Менделеева"

УТВЕРЖДАЮ

И.о. директора ФГУП

"ВНИИМ им.

Заместитель директора Е.П.КРНШВ ДОЗАРЕННОСТЬ МТч от 25 января 2vtF<.

Государственная система обеспечения единства

Методика поверки

МП 2064-0142-2019

Руководитель лаборатории информационно-

измерительных систем

В.П. Пиастро

" 05 " ноября 2019 г.

ФГУП "В М .И. Менделеева"

Санкт-Петербург 2019 г.

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на контроллеры программируемые логические серии Vision (далее - контроллеры) и устанавливает периодичность, объем и порядок первичной и периодических поверок.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего год и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

При проведении поверки необходимо использовать документ "Контроллеры программируемые логические серии Vision. Руководство по эксплуатации" и настоящую методику поверки.

Методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов и на меньшем числе поддиапазонов входных/выходных сигналов.

Вместе с контроллерами поставляется комплект эксплуатационной документации и прикладное (сервисное) ПО VisilLogic (по заказу).

Интервал между поверками - 3 года.

При проведении поверки каналов должны быть выполнены операции, указанные в таблице 1.

Таблица 1

При проведении поверки контроллеров применяются следующие средства:

Калибратор универсальный Н4-17 (per. номер в Федеральном информационном фонде по обеспечению единства измерений 46628-11)

воспроизведение силы постоянного тока, предел 20 мА, ±(0,004 %1_х+0,0005 %1_п) воспроизведение напряжения постоянного тока, предел 0,2 В, ±(0,002 %U_x+0,0005 %U_n) предел 20 В, ±(0,002 %U_x+0,0001 %U_n) Магазин сопротивления Р4831 (per. номер в Федеральном информационном фонде по обеспечению единства измерений 6332-77), от 10'² доЮ⁶ Ом, кл. 0,02

Вольтметр универсальный цифровой GDM-78261 (рег.номер в Федеральном информационном фонде по обеспечению единства измерений 52669-13), предел 100 мА,

±(0,05 %1_х+0,005%1_п)

Термометр стеклянный ТЛ-4, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C.

Гигрометр ВИТ-2, диапазон измерения влажности от 20 до 90 % при температурах от 15 до 40 °C, кл.1.

Барометр - анероид БАММ, диапазон измерений от 600 до 790 мм рт.ст., ± 0,8 мм рт.ст. Примечания:

• 1. Все перечисленные средства измерений должны быть технически исправны и своевременно поверены.

• 2. Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью с запасом не менее 80 %.

К поверке контроллеров допускаются поверители организаций, аккредитованных в установленном порядке, имеющие право самостоятельного проведения поверочных работ на средствах измерения электрических величин, ознакомившиеся с Руководством по эксплуатации и настоящей методикой.

• 4.1.   Все операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении проведение специальных защитных мероприятий по охране окружающей среды не требуется.

• 4.2.   При выполнении операций поверки контроллеров должны соблюдаться требования технической безопасности, регламентированные:

• - ГОСТ12.1.030-81 "Электробезопасность. Защитное заземление, зануление".

• - Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей.

• - Всеми действующими инструкциями по технике безопасности для конкретного рабочего места.

• 5.1. При проведении операций поверки контроллеров должны соблюдаться следующие условия:

• - диапазон температуры окружающего воздуха,°C..............от +15 до +25

• - относительная влажность воздуха, %, не более......................................80

• - диапазон атмосферного давления, кПа...............................от 83 до 106

Питание контроллеров осуществляется от источников постоянного тока напряжением 12 или 24 В (определяется модификацией контроллера).

• 5.2. Перед началом операций поверки поверитель должен изучить Руководство по эксплуатации.

• 5.3. Все средства измерений, предназначенные к использованию при выполнении поверки, включаются в сеть 220 В, 50 Гц и находятся в режиме прогрева в течение времени, указанного в их технической документации.

• 6.1.   Внешний осмотр

  • 6.1.1.  При проведении внешнего осмотра должно быть установлено соответствие контроллеров следующим требованиям.

    • 6.1.1.1. Контроллеры должны соответствовать конструкторской документации и комплекту поставки (включая эксплуатационную документацию).

    • 6.1.1.2. Механические повреждения наружных частей, дефекты лакокрасочных покрытий, способные повлиять на работоспособность или метрологические характеристики контроллеров, должны отсутствовать.

    • 6.1.1.3. Маркировка и надписи на панелях контроллеров должны быть четкими, хорошо читаемыми.

Результаты внешнего осмотра считаются положительными, если при проверке подтверждается их соответствие требованиям п.п. 6.1.1.1. - 6.1.1.3.

• 6.2. Опробование.

Опробование работы контроллеров выполняется следующим образом:

• - в окне сенсорной панели (дисплея) контроллера (в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В) установить значение Кином ⁼ 2048;

• - снять показание подключенного к выходу контроллера вольтметра универсального цифрового GDM-78261 (в режиме измерения напряжения постоянного тока) и_Из_М;

Опробование считается положительным, если показания вольтметра GDM-78261 лежат в пределах (5,0 ± 0,25) В.

• 6.3 Проверка диапазона и определение основной приведенной погрешности контроллеров и модулей расширения в режиме измерений напряжения постоянного тока.

• 6.3.1 Проверка диапазона и определение основной приведенной погрешности контроллеров в режиме измерений напряжения постоянного тока.

• - подключить к входу контроллера калибратор универсальный Н4-17 в режиме воспроизведения напряжения постоянного тока на пределе 20 В;

• - выбрать 5 точек U_HOm i, равномерно распределенных внутри диапазона измерений;

• - последовательно устанавливать на выходе Н4-17 выбранные значения U_HOm ь

• - в окне программы VisilLogic, установленной на подключенном к контроллеру PC, снимать измеренные значения напряжения постоянного тока Киизм i;

Примечание: результаты измерений индицируются в виде десятичных кодов (Киизм 0 в диапазоне от 0 до N. Для определения приведенной погрешности контроллера в режиме измерений напряжения постоянного тока необходимо перевести установленные на Н4-17 значения Uhom i в десятичные коды Кином i по формуле

Ки ном i = N-U_H0Mi/U max ,

где Umax - максимальное значение диапазона измерений напряжения постоянного тока. Значение N берется из Таблицы 1 Приложения А для поверяемой модификации контроллера.

• - номинальные значения кодов Кином i для различных значений N приведены в таблицах

1 - 3 Приложения Б.

• - для каждого установленного значения Uhom i вычислять основную приведенную погрешность контроллера в режиме измерений напряжения постоянного тока по формуле

Ylli ⁼ 100 (Кином i — Киизм i) / (Кином max ^- K(Jhom min) (%)

Результаты занести в соответствующую таблицу Приложения В.

Контроллеры в режиме измерений напряжения постоянного тока считаются прошедшими проверку с положительными результатами, если ни одно из полученных значений Yui не превышает (по абсолютной величине) Yunpea-

• 6.3.2 Проверка диапазона и определение основной приведенной погрешности модулей расширения в режиме измерений напряжения постоянного тока.

• - подключить к контроллеру поверяемый модуль расширения;

• - повторить операции по п. 6.3.1, снимая в окне программы VisilLogic, установленной на подключенном к контроллеру PC, измеренные модулем расширения значения напряжения постоянного тока Ки изм i;

• - для каждого установленного значения U_HOm i вычислять основную приведенную погрешность модуля расширения в режиме измерений напряжения постоянного тока по формуле

yui=100(Ku ном i ~ Ки изм i)/(Ku ном max ~ Кином min) (%)

Номинальные значения кодов Кином i для различных значений N приведены в таблицах

1 - 3 Приложения Б.

Результаты занести в соответствующую таблицу Приложения В.

Модули расширения в режиме измерений напряжения постоянного тока считаются прошедшими проверку с положительными результатами, если ни одно из полученных значений Yui не превышает (по абсолютной величине) Yunpea-

• 6.4 Проверка диапазонов и определение основной приведенной погрешности контроллеров и модулей расширения в режиме измерений силы постоянного тока.

• 6.4.1 Проверка диапазонов и определение основной приведенной погрешности контроллеров в режиме измерений силы постоянного тока.

• - подключить к входу контроллера калибратор универсальный Н4-17 в режиме воспроизведения силы постоянного тока на пределе 20 мА;

• - для каждого проверяемого диапазона измерений выбрать 5 точек 1_НОм i, равномерно распределенных внутри выбранного диапазона измерений;

• - последовательно устанавливать на выходе Н4-17 выбранные значения 1_НОм i;

- в окне программы VisilLogic, установленной на подключенном к контроллеру PC, снимать измеренные значения силы постоянного тока Кызм >;

Примечание: результаты измерений индицируются в виде десятичных кодов (Ki„_M i) в диапазоне от 0 до N. Для определения приведенной погрешности контроллера в режиме измерений силы постоянного тока необходимо перевести установленные на Н4-17 значения I_H0M i в десятичные коды Юном i по формуле

К1ном I ^— N’Ihom i / Imax “ для диапазонов от 0 до 20 мА и от 4 до 20 мА,

где Imax - максимальное значение диапазона измерений силы постоянного тока. Значение N берется из Таблицы 1 Приложения А для поверяемой модификации контроллера.

Номинальные значения кодов Юном i для различных значений N приведены в таблицах 4-6 Приложения Б.

• - для каждого установленного значения 1_НОм i вычислять основную приведенную погрешность контроллера в режиме измерений силы постоянного тока по формуле

УП — 100 ’ (Kihom i — Юизм i) / (Kihom max ~ Юном min) (%)

Результаты занести в соответствующую таблицу Приложения Г.

Контроллеры в режиме измерений силы постоянного тока считаются прошедшими проверку с положительными результатами, если ни одно из полученных значений ук не превышает (ПО абсОЛЮТНОЙ ВеЛИЧИНе) ^пред.

• 6.4.2 Проверка диапазонов и определение основной приведенной погрешности модулей расширения в режиме измерений силы постоянного тока.

• - подключить к контроллеру поверяемый модуль расширения;

• - повторить операции по п. 6.4.1, снимая в окне программы VisilLogic, установленной на подключенном к контроллеру PC, измеренные модулем расширения значения силы постоянного тока Юизм;;

• - для каждого установленного значения 1_НОм i вычислять основную приведенную погрешность модуля расширения в режиме измерений силы постоянного тока по формуле

Yli ⁼ 100 (Юном i — Юизм i) / (Юном max ~ Юном min) (%)

Номинальные значения кодов Юном i приведены в таблицах 4-6 Приложения Б.

Результаты занести в соответствующую таблицу Приложения Г.

Модули расширения в режиме измерений силы постоянного тока считаются прошедшими проверку с положительными результатами, если ни одно из полученных значений уп не превышает (по абсолютной величине) У1_Пред.

• 6.5 Проверка диапазона и определение основной приведенной погрешности контроллеров и модулей расширения в режиме преобразований сигналов от термопреобразователей сопротивления.

• 6.5.1 Проверка диапазона и определение основной приведенной погрешности контроллеров в режиме преобразований сигналов от термопреобразователей сопротивления.

• - подключить к входу контроллера магазин сопротивления Р4831;

• - выбрать 5 точек Т_НОм i, равномерно распределенных внутри диапазона температуры;

• - по таблицам ГОСТ 6651-2009 для выбранного термопреобразователя сопротивления определить значения сопротивления Rhom i, соответствующие значениям Т_ном ь

• - последовательно устанавливать на магазине Р4831 значения R_HOm i;

• - в окне программы VisilLogic, установленной на подключенном к контроллеру PC, снимать значения температуры (в десятичных кодах) Ктизм ii

Примечание: результаты преобразований индицируются в виде десятичных кодов (Кт™ i). Для получения результатов в градусах Т_ИЗм i эти коды следует разделить на 10, т.е. перенести запятую на один знак справа налево.

- для каждого установленного значения R_H0M i вычислять основную приведенную погрешность контроллера в режиме преобразований сигналов от термопреобразователей сопротивления по формуле

YTi RTD = 100-(Тном i - Тизм i) / (Ттах^- Tmin),   (%)

где Tmin, Т_тах - нижний и верхний пределы диапазона температуры.

Результаты занести в таблицу Приложения Д.

Контроллеры в режиме преобразований сигналов от термопреобразователей сопротивления считаются прошедшими проверку с положительными результатами, если ни одно из полученных значений ут« rtd не превышает (по абсолютной величине) Утпред rtd.

• 6.5.2 Проверка диапазона и определение основной приведенной погрешности модулей расширения в режиме преобразований сигналов от термопреобразователей сопротивления.

• - подключить к контроллеру поверяемый модуль расширения;

• - повторить операции по п. 6.5.1, снимая в окне программы VisilLogic, установленной на подключенном к контроллеру PC, измеренные модулем расширения значения температуры (в десятичных кодах) Ктизм»;

Примечание: результаты преобразований индицируются в виде десятичных кодов (Ктизм i). Для получения результатов в градусах Т_ИЗм i эти коды следует разделить на 10, т.е. перенести запятую на один знак справа налево.

• - для каждого установленного значения R_H0M i вычислять основную приведенную погрешность модуля расширения в режиме преобразований сигналов от термопреобразователей сопротивления по формуле

YTi RTD ^— 100'(Тном i ^— Тизм i) / (Tmax^- Tmin),   (%)

где Tmin, Ттах - нижний и верхний пределы диапазона температуры.

Результаты занести в таблицу Приложения Д.

Модули расширения в режиме преобразований сигналов от термопреобразователей сопротивления считаются прошедшими проверку с положительными результатами, если ни одно из полученных значений Yti rtd не превышает (по абсолютной величине) YTnpea rtd.

• 6.6 Проверка диапазонов и определение основной приведенной погрешности контроллеров и модулей расширения в режиме преобразований сигналов от термопар.

• 6.6.1 Проверка диапазонов и определение основной приведенной погрешности контроллеров в режиме преобразований сигналов от термопар .

• - подключить к входу контроллера калибратор универсальный Н4-17 в режиме воспроизведения напряжения постоянного тока на пределе 0,2 В;

• - выбрать 5 точек Т_иом i, равномерно распределенных внутри диапазона температуры выбранного типа термопары;

• - по таблицам ГОСТ Р 8.585-2001 определить значения термоЭДС U_BX i, соответствующие значениям Тномь

• - последовательно устанавливать на калибраторе Н4-17 значения U_BXi;

• - в окне программы VisilLogic, установленной на подключенном к контроллеру PC, снимать значения температуры (в десятичных кодах) Ктизм ь

Примечание: результаты преобразований индицируются в виде десятичных кодов (Кт_НЗм i). Для получения результатов в градусах Т_ИЗм i эти коды следует разделить на 10, т.е. перенести запятую на один знак справа налево.

• - для каждого установленного значения U_BX i вычислять основную приведенную погрешность контроллера в режиме преобразований сигналов от термопар по формуле

YTi ТС ⁼ Ю0'(Тном i ^—Тцзм i) (Tma_X~ Tmin), (%) где Tmin, T_max - нижний и верхний пределы диапазона температуры. Результаты занести в таблицу Приложения Е.

Контроллеры в режиме преобразований сигналов от термопар считаются прошедшими проверку с положительными результатами, если ни одно из полученных значений ул тс не превышает (по абсолютной величине) утпред тс.

• 6.6.2 Проверка диапазонов и определение основной приведенной погрешности модулей расширения в режиме преобразований сигналов от термопар .

• - подключить к контроллеру поверяемый модуль расширения;

• - повторить операции по п. 6.6.Пенимая в окне программы VisilLogic, установленной на подключенном к контроллеру PC, измеренные модулем расширения значения температуры (в десятичных кодах) Ктизм

Примечание: результаты преобразований индицируются в виде десятичных кодов (Ктизм i). Для получения результатов в градусах Т_ИЗм i эти коды следует разделить на 10, т.е. перенести запятую на один знак справа налево.

• - для каждого установленного значения U_BX i вычислять основную приведенную погрешность модуля расширения в режиме преобразований сигналов от термопар по формуле

yTi ТС ⁼ Ю0‘(Тном i “Тизм i) (Тщах^-Tmin)» (%)

где Tmin, Tmax - нижний и верхний пределы диапазона температуры.

Результаты занести в таблицу Приложения Е.

Модули расширения в режиме преобразований сигналов от термопар считаются прошедшими проверку с положительными результатами, если ни одно из полученных значений yTi тс не превышает (по абсолютной величине) утпред тс-

• 6.7 Проверка диапазонов и определение основной приведенной погрешности контроллеров и модулей расширения в режиме воспроизведений силы постоянного тока.

• 6.7.1 Проверка диапазона и определение основной приведенной погрешности контроллеров в режиме воспроизведений силы постоянного тока.

• - определение погрешности выполняют не менее, чем в 5 точках Кыом i, равномерно распределенных в пределах диапазона воспроизведений N = 4095, выраженного в десятичных кодах;

• - в окне программы VisilLogic, установленной на подключенном к контроллеру PC, последовательно устанавливать на выходе контроллера модификации значения Ki_HOm ь

Примечание: для определения приведенной погрешности воспроизведений необходимо перевести установленные на экране монитора значения Ki _Ном i в единицы силы тока 1_НОм i по формулам

Ihom i = [Юном i (Imax - Imin) / N] + 4 - для диапазона от 4 до 20 мА

Ihom i = Kihom i ■ Imax / N - для диапазона от 0 до 20 мА

где Imax - максимальное значение диапазона воспроизведений силы постоянного тока;

N = 4095 (для всех модификаций контроллеров).

Номинальные значения силы выходного постоянного тока Ihom i для различных диапазонов приведены в таблице 7 Приложения Б.

• - к выходу контроллера подключить магазин сопротивления Р4831, на котором установить значение R=100 Ом; падение напряжения U_H3_Mi на магазине контролировать вольтметром универсальным цифровым GDM-78261 (в режиме измерений напряжения постоянного тока);

• - при каждом установленном значении Юном i вычислять основную приведенную погрешность контроллера в режиме воспроизведений силы постоянного тока по формуле

Yli ⁼100'(Ihom i ^— Цизм i /R) / (Imax - Imin) %

Результаты занести в таблицу Приложения Ж.

Контроллеры в режиме воспроизведения силы постоянного тока считаются прошедши

ми проверку с положительными результатами, если ни одно из полученных значений ун не превышает (по абсолютной величине) у^ред.

• 6.7.2 Проверка диапазонов и определение основной приведенной погрешности модулей расширения в режиме воспроизведений силы постоянного тока.

• - подключить к контроллеру поверяемый модуль расширения;

• - повторить операции по п. 6.7.1, устанавливая в окне программы VisilLogic на подключенном к контроллеру PC значения Ki_HOm i на выходе модуля расширения;

• - к выходу контроллера подключить магазин сопротивления Р4831, на котором установить значение R=100 Ом; падение напряжения и_Изм i на магазине контролировать вольтметром универсальным цифровым GDM-78261 (в режиме измерения напряжения постоянного тока);

• - при каждом установленном значении Юном i вычислять основную приведенную погрешность модулей расширения в режиме воспроизведений силы постоянного тока по формуле

Yli ⁼ 100’(Ihom i ^— Пизм i /R) / (Imax ~ Imin) %

Примечание: номинальные значения силы выходного постоянного тока 1_НОм i для различных диапазонов приведены в таблице 7 Приложения Б.

Результаты занести в таблицу Приложения Ж.

Модули расширения в режиме воспроизведения силы постоянного тока считаются прошедшими проверку с положительными результатами, если ни одно из полученных значений уп не превышает (по абсолютной величине)у1_Пред.

• 6.8 Проверка диапазона и определение основной приведенной погрешности контроллеров и модулей расширения в режиме воспроизведений напряжения постоянного тока.

• 6.8.1 Проверка диапазона и определение основной приведенной погрешности контроллеров в режиме воспроизведений напряжения постоянного тока.

• - к выходу контроллера подключить вольтметр универсальный цифровой GDM-78261 (в режиме измерений напряжения постоянного тока);

• - определение погрешности выполняют не менее чем в 5 точках Кином i, равномерно распределенных в пределах диапазона воспроизведений N, выраженного в десятичных кодах;

• - в окне сенсорной панели (дисплея) последовательно устанавливать на выходе контроллера значения Киномь

Примечание: установка значений выходного напряжения постоянного тока выполняется в виде десятичных кодов (Ки ном i) в диапазоне от 0 до N. Для определения приведенной погрешности воспроизведений необходимо перевести установленные на экране монитора значения Кином 1 в единицы напряжения Uhom i по формуле

Uном i ⁼ Кином i ' Umax /N,

где N = 4095 (для всех модификаций контроллеров);

Umax - максимальное значение диапазона воспроизведений напряжения постоянного тока;

Номинальные значения выходного напряжения постоянного тока U_HOm i приведены в таблице 8 Приложения Б;

• - снимать показания вольтметра GDM-78261 U_BOc«;

• - при каждом установленном значении Kuhomi вычислять основную приведенную погрешность контроллера в режиме воспроизведений напряжения постоянного тока по формуле

YlJi ^— 1 00 (Uhom I ~ Uboc i) /(Umax ~ Umin)   %

Результаты занести в таблицу Приложения 3.

Контроллеры в режиме воспроизведений напряжения постоянного тока считаются прошедшими проверку с положительными результатами, если ни одно из полученных значений Yui не превышает (по абсолютной величине) Yunpej.

• 6.8.2 Проверка диапазона и определение основной приведенной погрешности модулей расширения в режиме воспроизведений напряжения постоянного тока.

• - подключить к контроллеру поверяемый модуль расширения;

• - повторить операции по п. 6.8.1, устанавливая в окне программы VisilLogic на подключенном к контроллеру PC значения Ки ном i на выходе модуля расширения;

• - при каждом установленном значении Кином; снимать показания вольтметра GDM-78261 Uboc ь

• - вычислять основную приведенную погрешность модуля расширения в режиме воспроизведений напряжения постоянного тока по формуле

Yui ⁼100’(Uhom i ~ Uboc i) / (Umax^-Umin)         %

Номинальные значения выходного напряжения постоянного тока U_Hom i приведены в таблице 8 Приложения Б.

Результаты занести в таблицу Приложения 3.

Модули расширения в режиме воспроизведений напряжения постоянного тока считаются прошедшими проверку с положительными результатами, если ни одно из полученных значений Yui не превышает (по абсолютной величине) Yunpea.

• 7. Проверка соответствия ПО идентификационным данным.

Просмотр идентификационного наименования и номера версии на контроллере производится с использованием информационного режима Info Mode

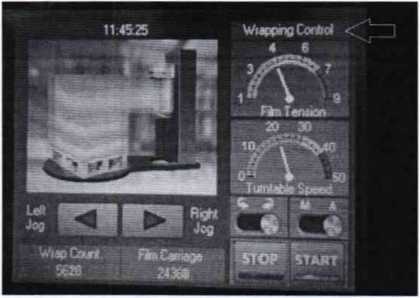

Для входа коснитесь правого верхнего угла HMI-панели (рисунок 1) и не отпускайте палец до тех пор, пока не появится экран информационного режима Info Mode

Рисунок 1

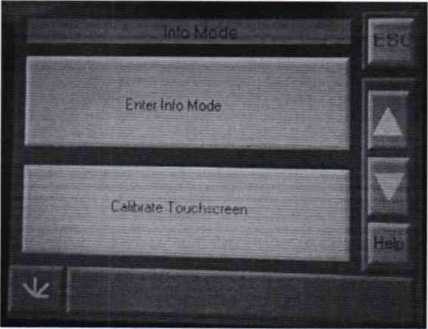

Для хода используйте вкладки Enter Info Mode (рисунок 2).

Рисунок 2

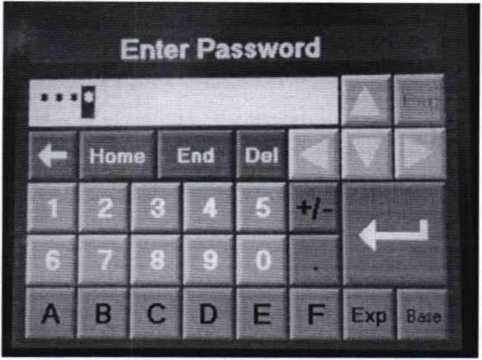

Рисунок 3

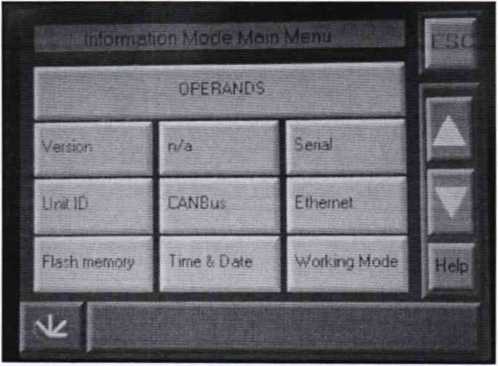

В появившемся окне выберите меню Version, (рисунок 4).

Рисунок 4

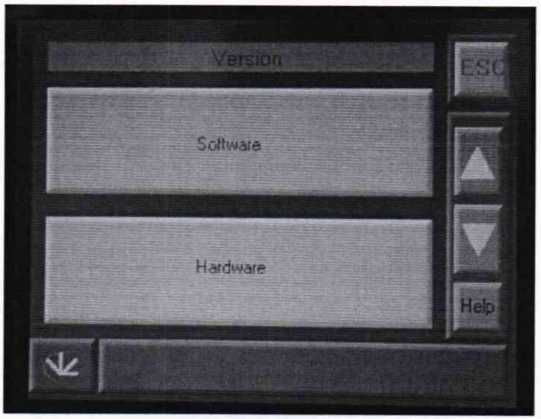

В следующем окне выберите Software (рисунок 5).

Рисунок 5

Рисунок 6

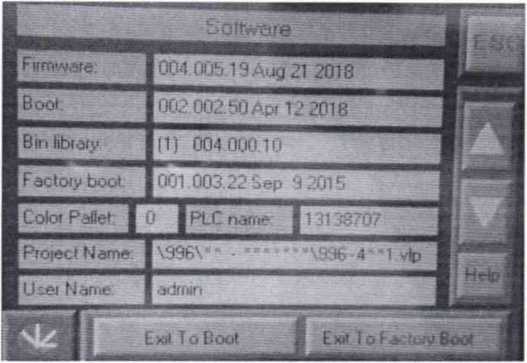

В появившемся окне будет отображено идентификационное наименование ПО и номер его версии

ПО считается прошедшим проверку с положительными результатами, если установлено, что

• - идентификационное наименование ПО соответствует заявленному (таблица 2);

• - номер версии ПО соответствует заявленному (таблица 2);

Таблица 13 - Идентификационные данные встроенного программного обеспечения

Результаты поверки признают положительными при положительных результатах проверок по методикам п.п. 6.3.1 - 6.8.2, 7.

• 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1    При положительных результатах поверки каналов оформляется свидетельство о поверке. К свидетельству прилагаются протоколы с результатами поверки.

• 8.2   При отрицательных результатах поверки каналов свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности.

• 8.3   Документы по результатам поверки оформляются в соответствии с установленными требованиями к применению.

• 8.4   Знак поверки наносится на свидетельство о поверке.

Приложение А

(обязательное)

Таблица 1 - Коэффициенты N для контроллеров

Таблица 2 - Коэффициенты N для модулей расширения

Таблица 5 - Номинальные значения кодов Ki_HOm i.                       N = 4095

Таблица7-Номинальные значения силы выходного тока 1_НОм i       N = 4095

Таблица 8 - Номинальные значения выходного напряжения Ц_НОм i N = 4095

от "___”_________201_г.

Условия поверки: температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

_______________________, зав.№_______(Свидетельство о поверке №_____от____201__г.)

Результаты поверки приведены в таблицах 1, 2, 3.

Таблица 1 - Установленный коэффициент N = 1023 Уипре_Д=±0,5 %

Таблица 2 - Установленный коэффициент N = 4095 Уипред = ±0,5 %

Таблица 3 - Установленный коэффициент N = 16383 Уи_Пред = ±0,5 %

Результаты внешнего осмотра:____________________

Результаты опробования:___________________________

Результаты проверки идентификационных данных ПО:________________________

Выводы:___________________

Поверку проводили:__________

от ”___”_________201_г.

Условия поверки:

- температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

Таблица 1 - Установленный коэффициент N = 1023____________________У1пред = ±0,5 %

Таблица 3 - Установленный коэффициент N = 16383__________________у^ред = ±0,5 %

Результаты внешнего осмотра:____________________

Результаты опробования:___________________________

Результаты проверки идентификационных данных ПО:________________________

Выводы:___________________

Поверку проводили: ______________

от "___”_________201_г.

Условия поверки:

• -  температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

• -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

_______________________. зав.№_______(Свидетельство о поверке №_____от____201__г.) Результаты поверки приведены в таблице 1.

Таблица 1 - Термопреобразователь сопротивления типа_________

Y Тпред rtd = ±0,5 %

Результаты внешнего осмотра:____________________

Результаты опробования:____________________________

Результаты проверки идентификационных данных ПО:_____________

Выводы:___________________

от "___”_________201_г.

Условия поверки:

- температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: ______________________________, зав. №________

(Свидетельство о поверке №________от________201__г.)

Результаты поверки приведены в таблице 1.

Таблица 1 - Термопара типа____________

Y Тпред тс = ±0,5 %

Результаты внешнего осмотра:____________________

Результаты опробования:___________________________

Результаты проверки идентификационных данных ПО:________________________

Выводы:_________________

Поверку проводили:      __________

Протокол поверки №

от "___”__________201__г.

Условия поверки:

- температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

_______________________, зав.№_______(Свидетельство о поверке №_____от____201__г.)

Результаты поверки приведены в таблице 1.

Таблица 1 - Установленный коэффициент N = 4095 Yinpej = ±0,5 %

1изм i Uh?m i / R (мА);

Результаты внешнего осмотра:____________________

Результаты опробования:____________________________

Результаты проверки идентификационных данных ПО:________________________

Выводы:___________________

Поверку проводили:__________

от

fl              II

201 г.

Условия поверки:

• -  температура окружающего воздуха, °C.................

относительная влажность воздуха, %....................

• -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

_______________________, зав.№_______(Свидетельство о поверке №_____от____201__г.)

Результаты поверки приведены в таблице 1.

Результаты внешнего осмотра:____________________

Результаты опробования:___________________________

Результаты проверки идентификационных данных ПО:________________________

Выводы:__________________

Поверку проводили:__________
